Aiwa TP-S3 User manual
BASIC TAPE MECHANISM : TN-9XR-107
CASSETTE RECORDER
TP-S3
S/M Code No. 09-993-325-7N1
D
DATA
SERVICE MANUAL
TP-S3
MODEL CODE : 8ZHT8-0137(S)
2
製品を安全に修理（補修）するために
修理の前に「製品を安全に修理（補修）するために」をよくお読みの上、正しく修理を行ってください。
このサービスマニュアルでは、お客様が製品を安全に正しくお使いいただき、お客様や他の人々への危
害や財産への損害を未然に防止するために、修理する場合必ず下記の項目をお守りください。
!注意
この表示を無視して、誤った取り扱いをすると、人が傷害を負ったり物的損害が発
生する可能性があります。
1.注意事項を守ること。
サービスの時、特に注意を要する箇所については、
キャビネット、シャーシ、部品などにラベルや捺印で
注意事項を表示しています。これらの注意書きおよび
取扱説明書等の注意事項を必ずお守りください。
2.スペック銘板・注意ラベル・ヒューズラベル等の表示
文字を汚して読みにくくしないこと。
3.基板パターンの裏付け部品の修理等を行う場合、パ
ターンや部品に指定のボンドを塗布してプリン
ト基板にしっかり固定すること。
4.サービス後は安全点検すること。
サービスのために取り外したネジ、部品、配線がもと
どおりになっているか、サービスした個所の周辺で劣
化させてしまったところがないかなどを点検してく
ださい。（ワイヤー半田付け、引き回し、束線、種類、空
間距離）
SPECIFICATIONS
トラック方式 2トラック1チャンネル モノラル方式
使用テープ ノーマルポジション（TYPEI）テープ
周波数範囲 250〜8,000Hz（EIAJ）
マイクロホン 内蔵エレクトレットコンデンサーマイクロホン（モノラル）
実用最大出力 300mW（EIAJ/DC）
入力端子 外部マイク（モノラルミニジャック）1個
出力端子 イヤホン（モノラルミニジャック）1個
その他の端子 DC入力ジャック
スピーカー 直径50mm,4Ω
録音方式 直流バイアス
消去方式 マグネット消去
電源 DC3V単3形乾電池（R6）2個使用
家庭用電源AC100V50/60Hz（別売りのACアダプターAC-D302使用）
電池持続時間 使用電池 録音時 スピーカー再生時
単3形マンガン乾電池(R6P) 約5時間 約3.5時間
単3形アルカリ乾電池(LR6) 約18.5時間 約 13.5時間
最大外形寸法 113.5（幅）x90（高さ）x38.4（奥行き）mm
質量 約202g（乾電池含む）
・外観及び仕様は予告なく変更する場合があります。
3
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
ELECTRICAL MAIN PARTS LIST
88
A

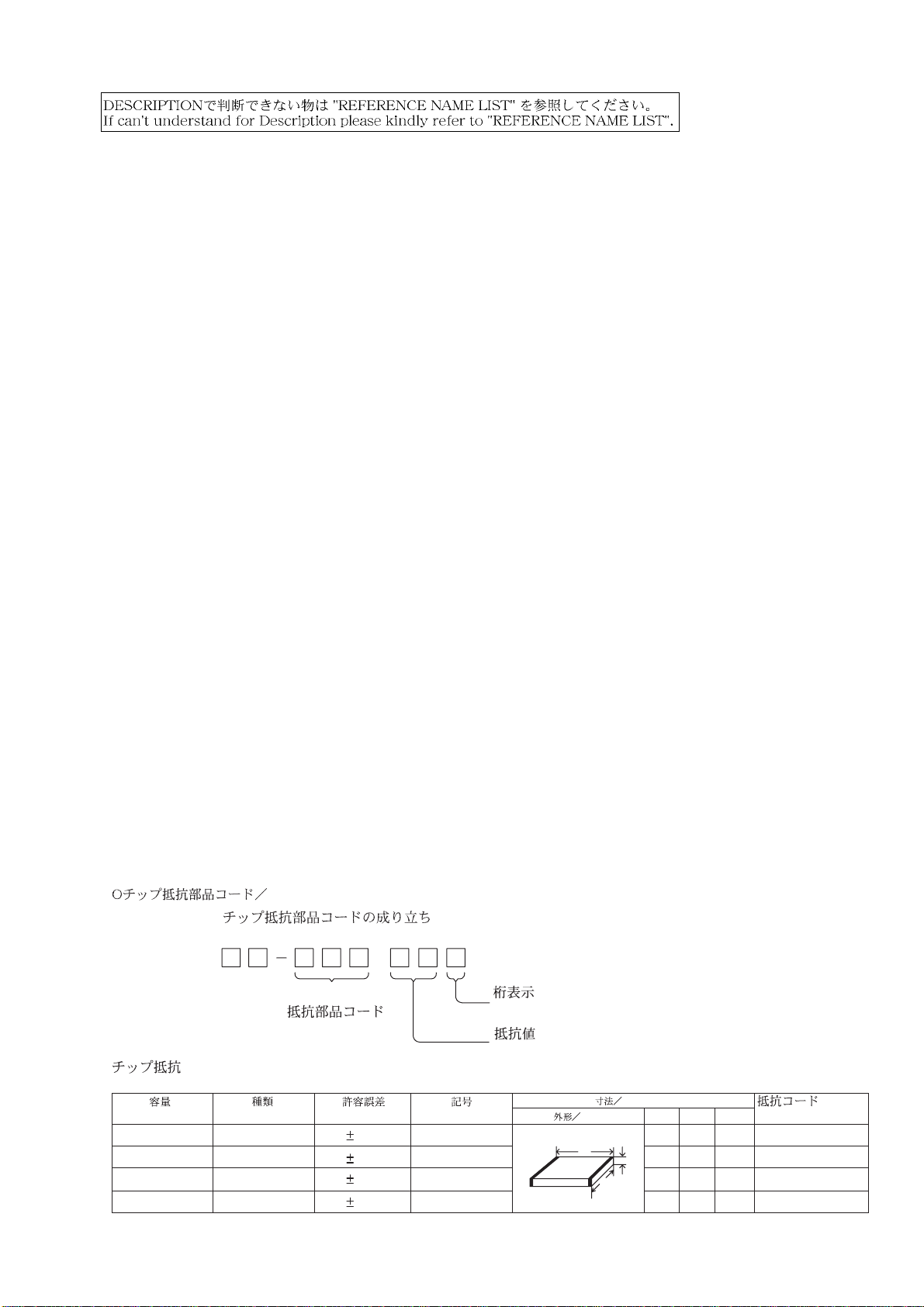

Resistor Code
Chip Resistor Part Coding
Figure
Value of resistor
Chip resistor
Wattage Type Tolerance
1/16W
1/10W
1/8W
1608
2125
3216
5%
5%
5%
CJ
CJ
CJ
Form
LW t
1.6 0.8 0.45
2 1.25 0.45
3.2 1.6
108
118
128
: A
: A
CHIP RESISTOR PART CODE
0.55
Resistor Code
Dimensions (mm)
Symbol
1/16W 1005 5% CJ
1.0 0.5 0.35 104
Lt
W
IC
87-A20-399-010 1F IC,LA4168M
87-017-643-080 1B IC,MM1206XF
TRANSISTOR
89-333-266-080 0E CHIP TR,2SC3326B
89-327-125-080 0E CHIP TR,2SC2712GR
87-A30-288-040 0E C-TR,DTC114YKA
89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR
89-342-132-080 0E TR,2SC4213
87-A30-144-080 0E C-TR,2SC4081
87-026-422-080 0E C-TR,RN2304
DIODE
87-A40-529-010 1A DIODE,1GWJ42
87-020-027-080 0E CHIP-DIODE 1SS184
87-020-339-080 0E CHIP DIODE,1SS226
MAIN C.B
C101 87-015-676-010 0E CAP,E 47-6.3 7L
C102 87-016-462-080 0E C-CAP,S 1-16 F
C103 87-016-462-080 0E C-CAP,S 1-16 F
C104 87-010-186-080 0E CAP,CHIP 4700P
C105 87-010-184-080 0E CHIP CAPACITOR 3300P(K)
C106 87-015-695-010 0E CAP,E 1-50 7L
C107 87-015-681-010 0E ELECTROLYTIC SRA 10U 16V
C108 87-015-677-010 0E ELECTROLYTIC 100U 6.3V
C109 87-015-674-010 0E CAP 22U-6.3V
C110 87-010-186-080 0E CAP,CHIP 4700P
C111 87-015-698-010 0E ELECTROLYTIC SRA 50V-4.7U
C113 87-016-462-080 0E C-CAP,S 1-16 F
C114 87-016-462-080 0E C-CAP,S 1-16 F
C115 87-015-675-010 0E ELECTROLYTIC 6.3V-33U
C116 87-010-197-080 0E CAP, CHIP 0.01 DM
C118 87-016-462-080 0E C-CAP,S 1-16 F
C119 87-010-187-080 0E CAP CHIP S5600P
C151 87-A10-264-080 0E C-CAP,S 0.1-16ZF
C152 87-016-462-080 0E C-CAP,S 1-16 F
C153 87-015-908-010 0E CAP, 220-4V
C154 87-015-908-010 0E CAP, 220-4V
C155 87-015-676-010 0E CAP,E 47-6.3 7L
C181 87-015-695-010 0E CAP,E 1-50 7L
C182 87-015-676-010 0E CAP,E 47-6.3 7L
C183 87-016-462-080 0E C-CAP,S 1-16 F
C201 87-016-462-080 0E C-CAP,S 1-16 F
C401 87-A10-264-080 0E C-CAP,S 0.1-16ZF
C402 87-A10-264-080 0E C-CAP,S 0.1-16ZF
C403 87-016-491-080 0E C-CAP,S 0.22-16 FZ
J101 84-TM1-630-010 1A JACK,3.5 HSJ1493-05
J102 87-A60-319-010 0E JACK,DC DIA 2.75
J103 84-TM1-630-010 1A JACK,3.5 HSJ1493-05
SW101 87-A90-305-010 -- SW,SL 2-2-2 (NC)
SW102 87-031-816-010 1A SLIDE SWITCH
SW181 87-031-816-010 1A SLIDE SWITCH
TH201 87-A90-855-080 0E C-THMS,SC20-3K102K
TH202 87-A90-307-080 -- C-THMS,K39G220
VR101 87-A90-314-010 -- VR,RTRY 10K H
VR201 87-A90-308-010 -- VR,RTRY 3KB XV81
VR202 87-A90-527-010 0E SFR,5K H VZ066L3
LED C.B
C304 87-016-462-080 0E C-CAP,S 1-16 F
LED301 87-017-828-070 0E C-LED,SEL 1401C GRN
LED302 87-017-829-070 0E C-LED,SEC 1901C ORN
LED304 87-017-827-070 0E C-LED,SEC 1201C RED
LED305 87-017-827-070 0E C-LED,SEC 1201C RED
4
SCHEMATIC DIAGRAM
AZIMUTH
ADJ.
VR202
TAPE
SPEED
ADJ.
D101
1GWJ42
R106
12k
R108
C114
C118
R109
KA
56k
C108
3.3k
R153
15
R406
18k
560k
C115 33/6.3
C181 1/50
3.3M
C403
0.22
SLSS
SLSS
RN2304
56
330
560
F
LED302
R303
LED301
LED304
REC
MID EMP
VDD
12345678910 11 12 13 14
A
B
C
D
E
F
G
H
I
J
65

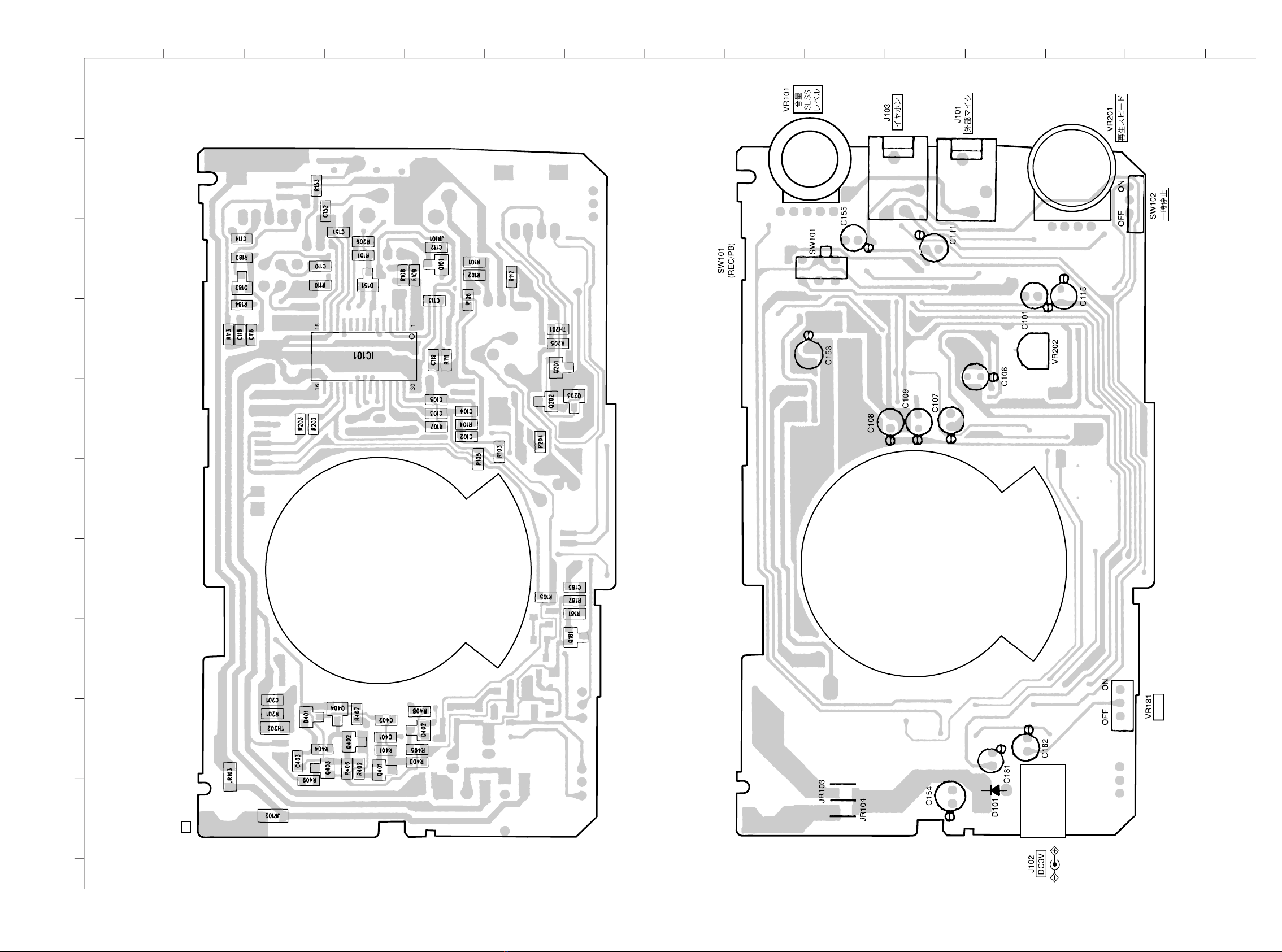

WIRING-1 (MAIN C.B)
A MAIN C.B [BOTTOM VIEW]
A MAIN C.B [TOP VIEW]
SLSS
123456
A
B
C
D
E
F
G
H
I
J
87
WIRING-2 (CONNECTION) ELECTRICAL ADJUSTMENT
R/P HEAD
12
VR202
A MAIN C.B
J103
イヤホン
VR201
再生スピード
1. アジマス調整
条件 ・テストテープ：TTA-330
・テストポイント：イヤホンジャック (J103)
・調整箇所：アジマス調整ねじ
・ポーズ：OFF
・ボリューム：Max
方法：テストテープを再生し、8kHz が最大になるように
調整する。
2. テープスピード調整
条件：・テストテープ：TTA-100（テープセンター）
・テストポイント：イヤホンジャック (J103)
・調整箇所：VR202
・ポーズ：OFF
・ボリューム：Max
・テストスピード：標準（再生スピードボリューム
のセンター）
方法：テストテープを再生し、3000Hz±10Hzに調整する。
9
テープスピード： 3000 Hz ± 60 Hz
ワウ・フラッター： 0.55% 以下 (4.8 cm/s)
0.8% 以下 (2.4 cm/s)
巻取りトルク： 20 ~ 50 g-cm (FWD)
早送りトルク： 55g-cm 以上
巻戻しトルク： 55g-cm 以上
S/N 比： 56dB 以上 (DC, PB)
26dB 以上 (DC, R/PB)
歪率： 3.0% 以下 (DC, PB)
7.0% 以下 (DC, R/PB)
ノイズレベル： 2.0 mV 以下 (PB, Vol Max., DC)
16 mV 以下 (R/PB, Vol Max., DC)
0.3 mV 以下 (PB, Vol Min, DC)
消去率： 44 dB 以上 (1kHz)
テストテープ： TTA-100
TTA-330
PRACTICAL SERVICE FIGURE

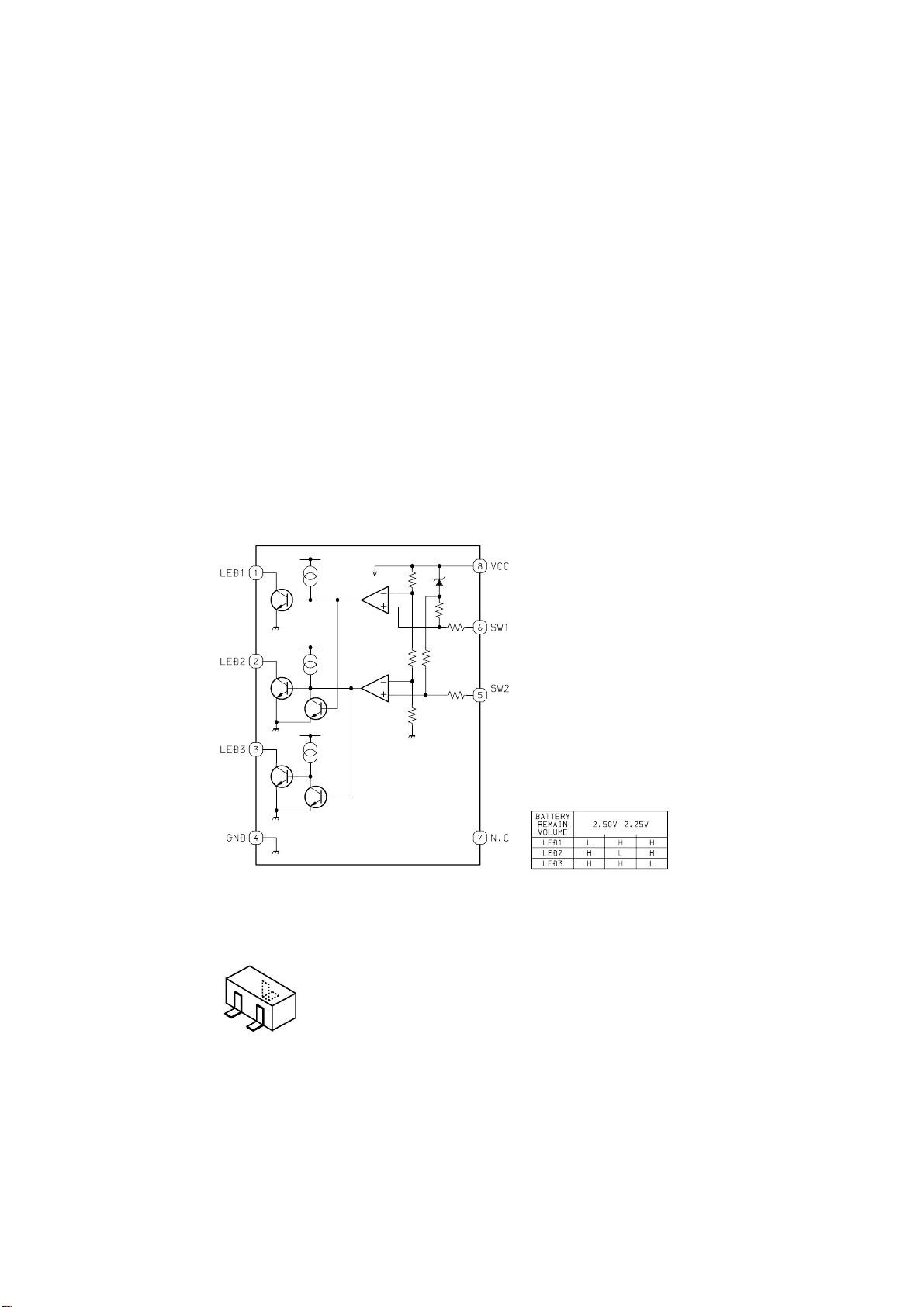

IC BLOCK DIAGRAM
IC, MM1206XF
TRANSISTOR ILLUSTRATION
2SC2712
2SC3326
2SC4081
2SC4116
2SC4213
DTC114
RN2304
BE
C
10
MECHANICAL EXPLODED VIEW
3
4
6
7
8
14
26
11
28
27
16
13
12
10
SH, COVER
SPEAKER
9
15
PLATE, SHIELD
MOTOR
17
18
19
20
11
25
24 MAIN C.B
22
2
5
LED C.B
23
21
1
F
F
A
B
D
C
E
30
29
31
G
D
11
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHNICAL MAIN PARTS LIST
1 8Z-HT7-006-010 -- WINDOW,CASS
2 8Z-HT8-001-010 -- LID,CASS
3 8Z-HT7-004-010 1A GRILLE,MIC
4 8Z-HT7-005-010 1A PANEL,MIC
5 87-HT8-203-010 -- SPR-P,CASS
6 82-TP3-609-010 1C ECM
7 8Z-HT7-201-010 1A HLDR,MIC
8 8Z-HT7-204-010 0E COVER, MIC
9 8Z-HT7-010-010 0E GRILLE,SPEAKER
10 87-A91-158-010 2A SPKR,DIA 50 4OHM 1.0W
11 8Z-HT7-012-010 0E FOOT,RUBBER
12 87-HT8-208-010 -- SPR-T,LID CASS
13 8Z-HT7-002-010 -- FRAME,CENTER
14 87-HT8-205-010 -- LEVER,REC SAFETY
15 87-HT8-209-010 -- SPR-E,REC SAFETY
16 8Z-HT6-010-010 0E BTN,PLAY
17 8Z-HT6-012-010 0E BTN,FF
18 8Z-HT6-013-010 0E BTN,REW
19 8Z-HT6-014-010 0E BTN,STOP
20 8Z-HT6-011-010 0E BTN,REC
21 8Z-HT7-203-010 0E LEVER,PAUSE
22 87-HT8-204-010 0E LEVER,REC ACTUATOR
23 8Z-HT7-206-010 0E BAT-CONTACT,(-)
24 8Z-HT7-205-010 0E BAT-CONTACT,(+)
25 8Z-HT7-007-010 0E LID,BATT
26 8Z-HT7-003-010 -- CABI,REAR
27 8Z-HT7-009-010 0E KNOB,SL SLSS
28 8Z-HT7-008-010 0E KNOB,SL PAUSE
29 87-HT8-210-010 -- BELT,COUNTER
30 87-040-196-010 1H COUNTER
31 87-HT8-202-010 0E HLDR,COUNTER
A 87-B10-234-010 0E QT2+1.4-3 BLK
B 87-268-527-310 0E V HEAD SCREW D1.7-3
C 87-264-521-310 -- V+1.7-1.6 CR
D 87-067-271-010 0E SCREW VFT2+1.7-4
E 87-HT8-211-010 0E VT2+2-18 S-SCREW BLK
F 87-067-769-010 0E VT2+1.7-8(3) BLK
G 87-354-529-310 0E VT2+1.7-4
12

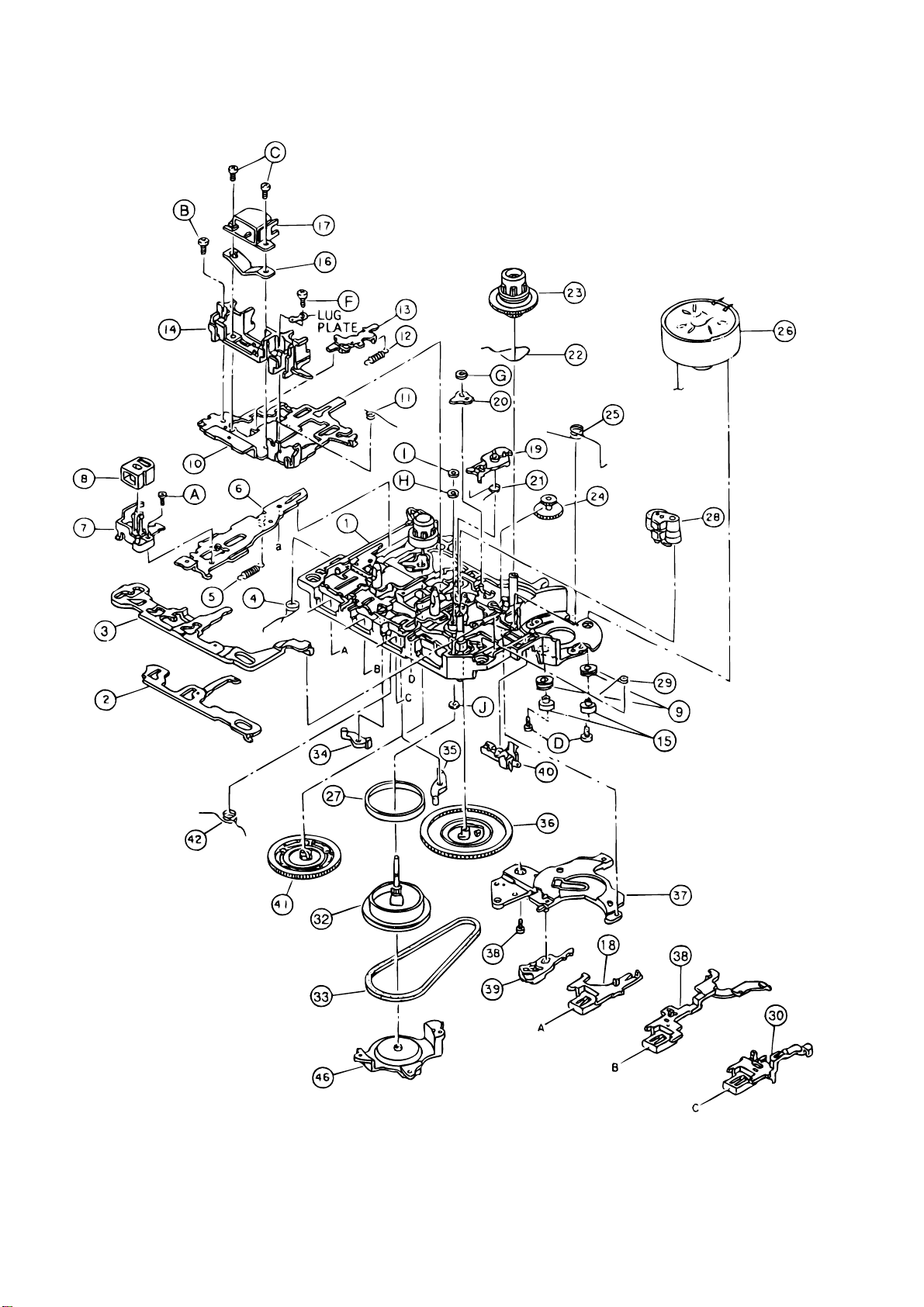

TAPE MECHANISM EXPLODED VIEW 1/1
13
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
TAPE MECHANISM PARTS LIST 1/1
1 S1-909-013-050 -- CHASSIS ASSY
2 S1-909-020-190 -- FR PLATE
3 S1-909-020-090 -- LOCK PLATE
4 S1-909-020-140 -- STOP SPRING
5 S1-909-120-080 -- REC LEVER SPRING
6 S1-909-120-070 -- REC LEVER
7 S1-909-120-020 -- MG GUIDE
8 S6-207-100-020 IB HEAD E TC-230AN(SL)
9 S1-852-140-020 -- M LUBBER
10 S1-909-030-050 -- HEAD PANEL
11 S1-909-040-060 -- P/R SPRING
12 S1-909-030-080 -- R/C SPRING
13 S1-909-030-070 -- R/C PLATE
14 S1-909-030-060 -- TAPE GUIDE
15 S1-852-140-030 -- M COLLER
16 S1-944-030-020 -- HEAD SPRING PLATE
17 S6-205-020-130 -- PR HEAD RM-7521-A
18 S1-909-020-100 -- STOP LEVER
19 S1-909-110-040 -- AUTO LEVER
20 S1-909-110-020 -- A PUSH ARM
21 S1-909-110-050 -- M CONTROL SPRING
22 S1-909-060-150 -- SENSOR SPRING C
23 S1-909-063-030 -- T REEL ASSY
24 S1-909-060-130 -- TAKE UP GEAR
25 S1-909-030-090 -- HP SPRING
26 S1-909-083-060 -- MOTOR ASSY
27 S1-909-050-130 -- BRAKE BELT
28 S1-909-043-010 -- PINCH ROLLER ASSY
29 S1-909-020-200 -- FR PLATE SPRING
30 S1-909-020-120 -- FF LEVER
31 S1-909-053-040 -- FLYWHEEL ASSY
32 S1-909-080-100 -- MAIN BELT
33 S1-909-050-100 -- FL BRACKET
34 S1-909-020-150 -- R/C LEVER(R)
35 S1-909-020-160 -- R/C LEVER(F)
36 S1-909-060-120 -- CAM GEAR
37 S1-909-020-170 -- R/C BRACKET
38 S1-909-020-110 -- RWD LEVER
39 S1-909-020-180 -- FF STOPPER
40 S6-401-011-630 1B LEAF SW MSW-1541TA
41 S1-909-070-020 -- RWD GEAR
42 S1-909-020-130 -- FR SPRING
A S9-C01-174-030 -- CAMERA 1.7-4
B S9-C01-173-530 -- CAMERA 1.7-3.5
C S9-P14-203-310 -- +/- SCREW M2-3.3
D S9-C18-300-100 -- CAMERA 1.7-3
E S9-P08-173-410 -- PST 1.7-3.4
F S9-P14-206-320 -- +/- SCREW M2-3.6
G S9-W02-300-100 -- P WASHER CUT 1.2-3.8-0.3
H S9-W08-350-200 -- LUMILER WASHER CUT 0.98-3-0.3
I S9-W05-200-600 -- HL WASHER 1.16-3-0.2
J S9-W05-200-100 -- HL WASHER 1.55-3-0.13
REF. NO PART NO. KANRI DESCRIPTION
NO.
ACCESSORIES LIST
1 8Z-HT8-901-010 -- IB,D
2 87-PD3-050-010 1B STRAP,HAND
3 8Z-HT7-851-010 1A COVER,SLIDE S
737004 Printed in Japan
2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111
ELECTRICAL SECTION
DESCRIPTION REFERENCE NAME
ANT ANTENNAS
C- CHIP
C-CAP CAP, CHIP
C-CAP TN CAP, CHIP TANTALUM
C-COIL COIL, CHIP
C-DI DIODE, CHIP
C-DIODE DIODE, CHIP
C-FET FET, CHIP
C-FOTR FILTER, CHIP
C-JACK JACK, CHIP
C-LED LED, CHIP
C-RES RES, CHIP
C-SFR SFR, CHIP
C-SLIDE SW SLIDE SWITCH, CHIP
C-SW SWITCH, CHIP
C-TR TRANSISTOR, CHIP
C-VR VOLUME, CHIP
C-ZENER ZENER, CHIP
CAP, CER CAP, CERA-SOL
CAP, E CAP, ELECT
CAP, M/F CAP, FILM
CAP, TC CAP, CERA-SOL
CAP, TC-U CAP, CERA-SOL SS
CAP, TN CAP, TANTALUM
CERA FIL FILTER, CERAMIC
CF FILTER, CERAMIC
DL DELAY LINE
E/CAP CAP, ELECT
FILT FILTER
FLTR FILTER
FUSE RES RES, FUSE
MOT MOTOR
P-DIODE PHOTO DIODE
P-SNSR PHOTO SENSER
P-TR PHOTO TRANSISTOR
POLY VARI VARIABLE CAPACITOR
PPCAP CAP, PP
PT POWER TRANSFORMER
PTR, RES PTR, MELF
RC REMOTE CONTROLLER
RES NF RES, NON-FLAMMABLE
RESO RESONATOR
SHLD SHIELD
SOL SOLENOID
SPKR SPEAKER
SW, LVR SWITCH, LEVER
SW, RTRY SWITCH, ROTARY
SW, SL SWITCH, SLIDE
TC CAP CAP, CERA-SOL
THMS THERMISTOR
TR TRANSISTOR
TRIMMER CAP, TRIMMER
TUN-CAP VARIABLE CAPACITOR
VIB, CER RESONATOR, CERAMIC
VIB, XTAL RESONATOR, CRYSTAL
VR VOLUME
ZENER DIODE, ZENER
REFERENCE NAME LIST MECHANICAL SECTION
DESCRIPTION REFERENCE NAME
ADHESHIVE SHEET ADHESHIVE
AZ AZIMUTH
BAR-ANT BAR-ANTENNA
BAT BATTERY
BATT BATTERY
BRG BEARING
BTN BUTTON
CAB CABINET
CASS CASSETTE
CHAS CHASSIS
CLR COLLAR
CONT CONTROL
CRSR CURSOR
CU CUSHION
CUSH CUSHION
DIR DIRECTION
DUBB DUBBING
FL FRONT LOADING
FLY-WHL FLYWHEEL
FR FRONT
FUN FUNCTION
G-CU G-CUSHION
HDL HANDOL
HIMERON CLOTH
HINGE, BAT HINGE, BATTERY
HLDR HOLDER
HT-SINK HEAT SINK
IB INSTRUCTION BOOKLET
IDLE IDLER
IND, L-R INDICATOR, L-R
KEY, CONT KEY, CONTROL
KEY, PRGM KEY, PROGRAM
KNOB, SL KNOB, SLIDE
LBL LABEL
LID, BATT LID, BATTERY
LID, CASS LID, CASSETTE
LVR LEVER
P-SP P-SPRING
PANEL, CONT PANEL, CONTROL
PANEL, FR PANEL, FRONT
PRGM PROGRAM
PULLY, LOAD MO PULLY, LOAD MOTOR
RBN RIBBON
S- SPECIAL
SEG SEGMENT
SH SHEET
SHLD-SH SHIELD-SHEET
SL SLIDE
SP SPRING
SP-SCREW SPECIAL-SCREW
SPACER, BAT SPACER, BATTERY
SPR SPRING
SPR-P P-SPRING
SPR-PC-PUSH P-SPRING, C-PUSH
T-SP T-SPRING
TERM TERMINAL
TRIG TRIGGER
TUN TUNING
VOL VOLUME
W WASHER
WHL WHEEL
WORM-WHL WORM-WHEEL
Table of contents
Other Aiwa Cassette Player manuals
