S E R V I C E M A N U A L
SIMPLE MANUAL
•Replace this Service Manual with ”Revision Publishing” when it is issued.
XH-A1000
• BASIC TAPE MECHANISM: 6ZM–1 AR3NM
• BASIC CD MECHANISM: AZG–1 ZD8RNDM • TYPE:LH,U
S/M Code No. 09–99C–421–4T1
COMPACT DISC STEREO SYSTEM
ELECTRICAL MAIN PARTS LIST - 1/11
NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
U ......................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
D 4 87-020-465-080 DIODE,1SS133 AB..................
D 5 87-020-465-080 DIODE,1SS133 AB..................
D 2 87-020-465-080 DIODE,1SS133 AB..................
D 1 87-020-465-080 DIODE,1SS133 AB..................
D 3 87-020-465-080 DIODE,1SS133 AB..................
D 9 87-020-465-080 DIODE,1SS133 AB..................
D 10 87-020-465-080 DIODE,1SS133 AB..................
D 107 87-020-465-080 DIODE,1SS133 AB..................
D 102 87-020-465-080 DIODE,1SS133 AB..................
D 104 87-020-465-080 DIODE,1SS133 AB..................
D 103 87-020-465-080 DIODE,1SS133 AB..................
D 108 87-020-465-080 DIODE,1SS133 AB..................
D 304 87-020-465-080 DIODE,1SS133 AB..................
D 306 87-020-465-080 DIODE,1SS133 AB..................
D 307 87-020-465-080 DIODE,1SS133 AB..................
D 303 87-020-465-080 DIODE,1SS133 AB..................
D 308 87-020-465-080 DIODE,1SS133 AB..................
D 305 87-020-465-080 DIODE,1SS133 AB..................
D 301 87-020-465-080 DIODE,1SS133 AB..................
D 302 87-020-465-080 DIODE,1SS133 AB..................
D 309 87-020-465-080 DIODE,1SS133 AB..................
D 311 87-020-465-080 DIODE,1SS133 AB..................
D 310 87-020-465-080 DIODE,1SS133 AB..................
D 312 87-020-465-080 DIODE,1SS133 AB..................
D 313 87-020-465-080 DIODE,1SS133 .B..................
D 382 87-020-465-080 DIODE,1SS133 AB..................
D 384 87-020-465-080 DIODE,1SS133 AB..................
D 383 87-020-465-080 DIODE,1SS133 AB..................
D 381 87-020-465-080 DIODE,1SS133 AB..................
D 501 87-020-465-080 DIODE,1SS133 AB..................
D 707 87-020-465-080 DIODE,1SS133 AB..................
D 709 87-020-465-080 DIODE,1SS133 AB..................
D 708 87-020-465-080 DIODE,1SS133 AB..................
D 705 87-020-465-080 DIODE,1SS133 AB..................
D 701 87-020-465-080 DIODE,1SS133 AB..................
D 706 87-020-465-080 DIODE,1SS133 AB..................
D 702 87-020-465-080 DIODE,1SS133 AB..................
D 721 87-020-465-080 DIODE,1SS133 AB..................
D 722 87-020-465-080 DIODE,1SS133 AB..................
D 725 87-020-465-080 DIODE,1SS133 AB..................
D 726 87-020-465-080 DIODE,1SS133 AB..................
D 741 87-020-465-080 DIODE,1SS133 AB..................
D 742 87-020-465-080 DIODE,1SS133 AB..................
D 745 87-020-465-080 DIODE,1SS133 AB..................
D 746 87-020-465-080 DIODE,1SS133 AB..................
D 802 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 352 87-A40-269-080 C-DIODE,MC2836 AB..................
D 402 87-020-465-080 DIODE,1SS133 AB..................
D 401 87-A40-269-080 C-DIODE,MC2836 AB..................
D 64 87-070-274-080 DIODE,1N4003 SEM AB..................
D 8 87-020-465-080 DIODE,1SS133 AB..................
D 3 87-070-274-080 DIODE,1N4003 SEM AB..................
D 5 87-070-274-080 DIODE,1N4003 SEM AB..................
D 6 87-070-274-080 DIODE,1N4003 SEM AB..................
D 4 87-070-274-080 DIODE,1N4003 SEM AB..................
D 62 87-A40-269-080 C-DIODE,MC2836 AB..................
D 61 87-A40-270-080 C-DIODE,MC2838 AB..................
D 91 87-020-465-080 DIODE,1SS133 AB..................
D 92 87-020-465-080 DIODE,1SS133 AB..................
D 216 87-020-465-080 DIODE,1SS133 AB..................
D 215 87-020-465-080 DIODE,1SS133 AB..................
D 908 87-020-465-080 DIODE,1SS133 AB..................
D 902 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 901 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 903 87-A40-345-080 ZENER,MTZJ10C AB..................
D 909 87-A40-345-080 ZENER,MTZJ10C AB..................
D 904 87-A40-646-010 DIODE,FMB-G16L AB..................
D 907 87-A40-646-010 DIODE,FMB-G16L AB..................
D 910 87-020-465-080 DIODE,1SS133 AB..................
D 911 87-A40-269-080 C-DIODE,MC2836 AB..................
D 912 87-A40-270-080 C-DIODE,MC2838 AB..................
D 935 87-020-465-080 DIODE,1SS133 AB..................
D 932 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 931 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 933 87-A40-345-080 ZENER,MTZJ10C AB..................
D 939 87-A40-345-080 ZENER,MTZJ10C AB..................
D 937 87-A40-646-010 DIODE,FMB-G16L AB..................
D 940 87-020-465-080 DIODE,1SS133 AB..................
D 944 87-020-465-080 DIODE,1SS133 AB..................
D 942 87-020-465-080 DIODE,1SS133 AB..................
D 941 87-A40-269-080 C-DIODE,MC2836 AB..................
D 943 87-A40-270-080 C-DIODE,MC2838 AB..................
D 9 87-020-465-080 DIODE,1SS133 AB..................
D 10 87-A40-345-080 ZENER,MTZJ10C AB..................
D 108 87-020-465-080 DIODE,1SS133 AB..................
ELECTRICAL MAIN PARTS LIST - 2/11
D 101 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 102 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 103 87-A40-345-080 ZENER,MTZJ10C AB..................
D 109 87-A40-345-080 ZENER,MTZJ10C AB..................
D 107 87-A40-646-010 DIODE,FMB-G16L AB..................
D 104 87-A40-646-010 DIODE,FMB-G16L AB..................
D 114 87-020-465-080 DIODE,1SS133 AB..................
D 113 87-020-465-080 DIODE,1SS133 AB..................
D 112 87-020-465-080 DIODE,1SS133 AB..................
D 111 87-020-465-080 DIODE,1SS133 AB..................
D 110 87-020-465-080 DIODE,1SS133 AB..................
D 202 87-020-465-080 DIODE,1SS133 AB..................
D 201 87-020-465-080 DIODE,1SS133 AB..................
D 205 87-020-465-080 DIODE,1SS133 AB..................
D 206 87-020-465-080 DIODE,1SS133 AB..................
D 207 87-A40-488-080 DIODE,1SS244 AB..................
D 208 87-A40-488-080 DIODE,1SS244 AB..................
D 212 87-A40-270-080 C-DIODE,MC2838 AB..................
D 299 87-020-465-080 DIODE,1SS133 AB..................
D 294 87-A40-269-080 C-DIODE,MC2836 AB..................
D 298 87-A40-270-080 C-DIODE,MC2838 AB..................
D 402 87-020-465-080 DIODE,1SS133 AB..................
D 401 87-020-465-080 DIODE,1SS133 AB..................
D 405 87-020-465-080 DIODE,1SS133 AB..................
D 406 87-020-465-080 DIODE,1SS133 AB..................
D 408 87-A40-488-080 DIODE,1SS244 AB..................
D 407 87-A40-488-080 DIODE,1SS244 AB..................
D 412 87-A40-270-080 C-DIODE,MC2838 AB..................
D 497 87-020-465-080 DIODE,1SS133 AB..................
D 499 87-020-465-080 DIODE,1SS133 AB..................
D 493 87-A40-269-080 C-DIODE,MC2836 AB..................
D 494 87-A40-269-080 C-DIODE,MC2836 AB..................
D 498 87-A40-270-080 C-DIODE,MC2838 AB..................
D 605 87-020-465-080 DIODE,1SS133 AB..................
D 601 87-020-465-080 DIODE,1SS133 AB..................
D 609 87-020-465-080 DIODE,1SS133 AB..................
D 611 87-A40-488-080 DIODE,1SS244 AB..................
D 705 87-020-465-080 DIODE,1SS133 AB..................
D 702 87-020-465-080 DIODE,1SS133 AB..................
D 701 87-020-465-080 DIODE,1SS133 AB..................
D 706 87-020-465-080 DIODE,1SS133 AB..................
D 709 87-A40-488-080 DIODE,1SS244 AB..................
D 712 87-A40-270-080 C-DIODE,MC2838 AB..................
D 710 87-A40-488-080 DIODE,1SS244 AB..................
D 901 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 902 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 903 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 953 87-020-465-080 DIODE,1SS133 AB..................
D 954 87-020-465-080 DIODE,1SS133 AB..................
D 955 87-020-465-080 DIODE,1SS133 AB..................
D 956 87-020-465-080 DIODE,1SS133 AB..................
C 1 87-010-387-080 CAP,E 470-25 SME AB..................
C 9 87-016-658-000 CAP,E 4700-35 M SMG AB..................
C 8 87-016-658-000 CAP,E 4700-35 M SMG AB..................
C 5 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 4 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 3 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 6 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 7 87-A10-479-080 CAP,CER 2200P-250 M E KH AB..................
C 14 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 19 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 18 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 13 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 12 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 15 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 16 87-A10-416-090 CAP,E 6800-80 SMG VB AB..................
C 17 87-A10-416-090 CAP,E 6800-80 SMG VB AB..................
C 10 87-A10-416-090 CAP,E 6800-80 SMG VB AB..................
C 11 87-A10-416-090 CAP,E 6800-80 SMG VB AB..................
C 20 87-010-403-080 CAP,ELECT 3.3-50V AB..................
C 21 87-018-214-080 CAP,TC U 0.1-50F AB..................
C 22 87-018-214-080 CAP,TC U 0.1-50F AB..................
CN 3 87-A60-645-010 CONN,3P V VH A...................
CN 2 87-A60-850-010 CONN,7P V VH AB..................
CN 1 87-A60-851-010 CONN,9P V VH AB..................
CN 4 87-A60-959-010 CONN,5P V VH B5P9 A...................
D 6 87-A40-224-010 DIODE,GBU8D AB..................
D 7 87-A40-224-010 DIODE,GBU8D AB..................
D 8 87-A40-224-010 DIODE,GBU8D AB..................
PT 2 8Z-NF8-661-010 PT,SUB ZNF-8(U) .B..................
PT 2 8Z-NF8-663-010 PT,SUB ZNF-8(H) A...................
Q 1 87-026-245-080 TR,DTC114ES AB..................
Q 2 87-A30-198-080 TR,KTC3199GR AB..................
RY 1 87-A90-976-010 RELAY,AC12V SDT-S-112LMR .B..................
RY 2 87-A91-281-010 RELAY,AC DC12V OSA-SS-212DM5 A...................
T 1 87-A60-317-010 TERMINAL,1P MSC AB..................
T 2 87-A60-317-010 TERMINAL,1P MSC AB..................
C 106 87-010-154-080 CAP,CHIP 10P AB..................
C 103 87-010-178-080 CHIP CAP,1000P AB..................
C 101 87-010-263-040 CAP,E 100-10 AB..................
C 102 87-010-263-040 CAP,E 100-10 AB..................
C 105 87-010-316-080 C-CAP,S 33P-50 CH AB..................
ELECTRICAL MAIN PARTS LIST - 3/11
C 108 87-010-405-040 CAP,E 10-50 AB..................
C 107 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 114 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 119 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 115 87-010-198-080 CAP,CHIP 0.022 AB..................
C 117 87-010-248-040 CAP,E 220-10 SME AB..................
C 116 87-010-400-040 CAP,E 0.47-50 AB..................
C 112 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 113 87-A10-189-040 CAP,E 220-10 AB..................
C 118 87-A10-189-040 CAP,E 220-10 AB..................
C 122 87-010-178-080 CHIP CAP,1000P AB..................
C 124 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 126 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 127 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 125 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 123 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 121 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 130 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 202 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 221 87-010-421-040 CAP,E 4.7-50 5L AB..................
C 222 87-010-421-040 CAP,E 4.7-50 5L AB..................
C 224 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 223 87-A10-797-040 CAP,E 47-35 M 5L SRM AB..................
C 281 87-016-044-040 CAP,E 100-16 GAS AB..................
C 385 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 381 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 386 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 383 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 387 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 384 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 382 87-012-158-080 C-CAP,S 390P-50 CH AB..................
C 652 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 651 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 701 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 702 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 704 87-010-404-040 CAP,E 4.7-50 SME AB..................
C 703 87-010-404-040 CAP,E 4.7-50 SME AB..................
C 705 87-010-405-040 CAP,E 10-50 AB..................
C 706 87-010-405-040 CAP,E 10-50 AB..................
C 722 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 721 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 723 87-010-404-040 CAP,E 4.7-50 SME AB..................
C 724 87-010-404-040 CAP,E 4.7-50 SME AB..................
C 726 87-010-405-040 CAP,E 10-50 AB..................
C 725 87-010-405-040 CAP,E 10-50 AB..................
C 741 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 742 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 743 87-010-404-040 CAP,E 4.7-50 SME AB..................
C 744 87-010-404-040 CAP,E 4.7-50 SME AB..................
C 746 87-010-405-040 CAP,E 10-50 AB..................
C 745 87-010-405-040 CAP,E 10-50 AB..................
CN 102 87-A60-138-010 CONN,13P V FE AB..................
CN 101 87-A60-142-010 CONN,17P V FE AB..................
CN 201 87-A60-140-010 CONN,15P V FE AB..................
CN 501 87-A60-586-010 CONN,4P V FE AB..................
CN 901 87-A60-138-010 CONN,13P V FE AB..................
CNA 101 8A-MTM-636-010 CONN ASSY,4P DISP AB..................
CNA 501 88-803-092-290 CONN,ASSY 9P AB..................
CNA 601 8A-MTM-635-010 CONN ASSY,2P MIC AB..................
D 109 87-A40-344-080 ZENER,MTZJ6.2C AB..................
D 385 87-017-932-080 ZENER,MTZJ6.2B AB..................
D 704 87-017-932-080 ZENER,MTZJ6.2B AB..................
D 703 87-017-932-080 ZENER,MTZJ6.2B AB..................
FL 201 8A-MTM-605-010 FL,BJ733GK AB..................
FL 202 8A-MTM-606-010 FL,BJ734GK AB..................
IC 102 87-A20-914-010 IC,SPS-442-1-F AB..................
IC 101 8A-MTM-601-010 C-IC,LC876580W-**** AB..................
IC 201 87-A21-481-040 C-IC,HD74HC4051FP AB..................
IC 202 87-A21-481-040 C-IC,HD74HC4051FP AB..................
IC 380 87-A21-023-040 C-IC,BA3835F AB..................
IC 701 87-017-888-080 IC,NJM4558MD AB..................
IC 702 87-A21-481-040 C-IC,HD74HC4051FP AB..................
IC 721 87-017-888-080 IC,NJM4558MD AB..................
IC 741 87-017-888-080 IC,NJM4558MD AB..................
L 101 87-A50-333-010 COIL,OSC 9.43MHZ AB..................
Q 103 87-026-610-080 TR,KTC3198GR AB..................
Q 108 87-A30-073-080 C-TR,RT1N141C AB..................
Q 101 87-A30-087-080 C-FET,2SK2158 AB..................
Q 104 87-A30-087-080 C-FET,2SK2158 AB..................
Q 106 87-A30-087-080 C-FET,2SK2158 AB..................
Q 102 87-A30-202-080 C-TR,RT1P441C AB..................
Q 105 87-A30-202-080 C-TR,RT1P441C AB..................
Q 201 87-A30-073-080 C-TR,RT1N141C AB..................
Q 202 87-A30-073-080 C-TR,RT1N141C AB..................
Q 207 87-A30-202-080 C-TR,RT1P441C AB..................
Q 208 87-A30-202-080 C-TR,RT1P441C AB..................
Q 205 87-A30-202-080 C-TR,RT1P441C AB..................
Q 204 87-A30-202-080 C-TR,RT1P441C AB..................
Q 206 87-A30-202-080 C-TR,RT1P441C AB..................
Q 209 87-A30-202-080 C-TR,RT1P441C AB..................
Q 216 87-A30-202-080 C-TR,RT1P441C AB..................
Q 210 87-A30-202-080 C-TR,RT1P441C AB..................
ELECTRICAL MAIN PARTS LIST - 4/11
Q 211 87-A30-202-080 C-TR,RT1P441C AB..................
Q 217 87-A30-202-080 C-TR,RT1P441C AB..................
Q 213 87-A30-202-080 C-TR,RT1P441C AB..................
Q 218 87-A30-202-080 C-TR,RT1P441C AB..................
Q 215 87-A30-202-080 C-TR,RT1P441C AB..................
Q 214 87-A30-202-080 C-TR,RT1P441C AB..................
Q 212 87-A30-202-080 C-TR,RT1P441C AB..................
Q 219 87-A30-202-080 C-TR,RT1P441C AB..................
Q 266 87-A30-202-080 C-TR,RT1P441C AB..................
Q 505 87-A30-047-080 TR,CSD655E AB..................
Q 504 87-A30-047-080 TR,CSD655E AB..................
Q 502 87-A30-073-080 C-TR,RT1N141C AB..................
Q 503 87-A30-159-080 C-TR,KTA1298Y AB..................
Q 501 87-A30-240-080 TR,CSA1585BC AB..................
Q 506 87-A30-240-080 TR,CSA1585BC AB..................
Q 507 87-A30-240-080 TR,CSA1585BC AB..................
CN 302 87-A60-619-010 CONN,2P V 2MM JMT AB..................
S 354 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 353 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 352 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 355 87-A90-095-080 SW,TACT EVQ11G04M AB..................
C 186 87-010-182-080 C-CAP,S 2200P-50 B AB..................
C 185 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 181 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 401 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 402 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 403 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 404 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 405 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 407 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 406 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 408 87-010-322-080 C-CAP,S 100P-50 CH AB..................
CN 202 87-A60-163-010 CONN,15P H FE AB..................
CN 405 87-099-564-010 CONN,4P TUC-P4P-B1 AB..................
CN 403 87-099-564-010 CONN,4P TUC-P4P-B1 AB..................
CN 404 87-099-564-010 CONN,4P TUC-P4P-B1 AB..................
CN 402 87-099-564-010 CONN,4P TUC-P4P-B1 AB..................
CN 452 87-A60-688-010 CONN,4P H GRY TUC-P04X-C1 AB..................
CN 454 87-A60-688-010 CONN,4P H GRY TUC-P04X-C1 AB..................
CN 453 87-A60-688-010 CONN,4P H GRY TUC-P04X-C1 AB..................
CN 451 87-A60-688-010 CONN,4P H GRY TUC-P04X-C1 AB..................
CNA 301 88-802-021-620 CONN ASSY,2P AB..................
IC 402 87-017-915-080 IC,BU4094BCF AB..................
IC 401 87-017-915-080 IC,BU4094BCF AB..................
LED 293 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 403 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 404 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 401 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 402 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 405 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 416 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 417 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 418 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 419 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 420 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 421 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 451 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB AB..................
LED 452 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB AB..................
LED 453 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB AB..................
LED 454 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB AB..................
Q 401 87-A30-073-080 C-TR,RT1N141C AB..................
Q 402 87-A30-073-080 C-TR,RT1N141C AB..................
Q 405 87-A30-073-080 C-TR,RT1N141C AB..................
Q 404 87-A30-202-080 C-TR,RT1P441C AB..................
Q 403 87-A30-202-080 C-TR,RT1P441C AB..................
S 101 87-A90-982-010 SW,RTRY REO121-30 A...................
S 102 87-A90-982-010 SW,RTRY REO121-30 A...................
S 101 87-A91-589-010 SW,RTRY RE0121PVJOG .B..................
S 102 87-A91-590-010 SW,RTRY RE0121PVVOL .B..................
S 307 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 309 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 303 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 308 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 305 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 301 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 306 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 304 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 310 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 311 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 313 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 315 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 323 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 329 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 322 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 327 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 328 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 325 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 324 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 326 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 321 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 330 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 333 87-A90-095-080 SW,TACT EVQ11G04M AB..................
ELECTRICAL MAIN PARTS LIST - 5/11
S 332 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 331 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 334 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 342 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 349 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 341 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 347 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 348 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 345 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 344 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 346 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 343 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 350 87-A90-095-080 SW,TACT EVQ11G04M AB..................
C 801 87-010-170-080 S CHIP SL 220P(K) A...................
C 802 87-010-176-080 C-CAP,S 680P-50 SL A...................
C 803 87-010-187-080 CAP CHIP S5600P A...................
C 804 87-010-191-080 C-CAP,S 0.015-50 F A...................
C 805 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 807 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 806 87-010-494-040 CAP,E 1-50 GAS A...................
C 809 87-012-155-080 C-CAP 180P-50CH A...................
C 812 87-010-498-040 CAP,E 10-16 GAS A...................
C 811 87-010-552-040 CAP,E 22-16 GAS A...................
C 810 87-010-555-040 CAP,E 100-10 GAS A...................
D 801 87-017-931-080 ZENER,MTZJ5.6B A...................
L 802 87-005-151-080 COIL,2.2UH A...................
L 801 87-A50-093-010 COIL,CLOCK 5.76MHZ A...................
C 608 87-010-178-080 CHIP CAP,1000P AB..................
C 601 87-010-186-080 CAP,CHIP 4700P AB..................
C 607 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 605 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 603 87-010-320-080 CHIP CAP,68P AB..................
C 602 87-010-405-040 CAP,E 10-50 AB..................
C 604 87-010-492-040 CAP,E 0.33-50 GAS AB..................
C 606 87-016-044-040 CAP,E 100-16 GAS AB..................
CN 601 87-A60-619-010 CONN,2P V 2MM JMT AB..................
FB 601 87-A50-190-080 C-COIL,S BLM21A102S AB..................
J 601 87-099-659-010 JACK,6.3 JY-6314-01130 AB..................
J 602 87-099-659-010 JACK,6.3 JY-6314-01130 AB..................
Q 604 87-A30-075-080 C-TR,2SA1235F AB..................
Q 603 87-A30-076-080 C-TR,2SC3052F AB..................
Q 602 87-A30-076-080 C-TR,2SC3052F AB..................
Q 601 87-A30-087-080 C-FET,2SK2158 AB..................
C 735 87-010-178-080 CHIP CAP,1000P AB..................
C 733 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 732 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 731 87-010-405-080 CAP,ELECT 10-50V AB..................
C 734 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 741 87-010-178-080 CHIP CAP,1000P AB..................
C 740 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 801 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 802 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 809 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 807 87-010-401-080 CAP,ELECT 1-50V AB..................
C 808 87-010-401-080 CAP,ELECT 1-50V AB..................
C 803 87-010-958-080 CHIP-CAP,S 0.01-25BJ AB..................
C 806 87-010-958-080 CHIP-CAP,S 0.01-25BJ AB..................
C 805 87-010-958-080 CHIP-CAP,S 0.01-25BJ AB..................
C 804 87-010-958-080 CHIP-CAP,S 0.01-25BJ AB..................
C 810 87-010-112-080 CAP,ELECT 100-16V AB..................
C 817 87-010-221-080 CAP,ELECT 470-10V AB..................
C 814 87-010-401-080 CAP,ELECT 1-50V AB..................
C 813 87-010-401-080 CAP,ELECT 1-50V AB..................
C 812 87-010-402-080 CAP,ELECT 2.2-50V AB..................
C 811 87-010-402-080 CAP,ELECT 2.2-50V AB..................
C 815 87-010-546-080 CAP,ELECT 0.33-50V AB..................
C 816 87-010-546-080 CAP,ELECT 0.33-50V AB..................
C 819 87-A10-800-080 C-CAP,S 6800P-16 J B CM AB..................
C 818 87-A10-891-080 CAP,E 4.7-25 SME(K) AB..................
C 825 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 821 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 820 87-010-374-080 CAP,ELECT 47-10V AB..................
C 824 87-010-374-080 CAP,ELECT 47-10V AB..................
C 829 87-010-544-080 CAP,ELECT 0.1-50V AB..................
C 822 87-A10-804-080 C-CAP,S 0.1-25 J B AB..................
C 839 87-010-805-080 CAP,S 1-16 AB..................
C 837 87-010-971-080 C-CAP,S 4700P-50 B J AB..................
C 831 87-010-971-080 C-CAP,S 4700P-50 B J AB..................
C 838 87-012-349-080 C-CAP,S 1000P-50 CH AB..................
C 832 87-012-349-080 C-CAP,S 1000P-50 CH AB..................
C 830 87-016-492-080 C-CAP,S 0.33-16 FZ AB..................
C 833 87-A10-793-080 C-CAP,S 0.12-16 K B AB..................
C 834 87-A11-182-080 C-CAP,S 0.27-16 J B AB..................
C 835 87-A11-182-080 C-CAP,S 0.27-16 J B AB..................
C 836 87-A11-183-080 C-CAP,S 0.12-16 J B AB..................
C 840 87-010-401-080 CAP,ELECT 1-50V AB..................
C 847 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 846 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 845 87-012-393-080 C-CAP,S 0.22-16 R K AB..................
C 849 87-012-393-080 C-CAP,S 0.22-16 R K AB..................
C 844 87-012-393-080 C-CAP,S 0.22-16 R K AB..................
C 848 87-012-393-080 C-CAP,S 0.22-16 R K AB..................
ELECTRICAL MAIN PARTS LIST - 6/11
C 843 87-A10-229-080 C-CAP,S 0.68-10 K W5 AB..................
C 841 87-A10-799-080 C-CAP,S 5600P-16 J B CM AB..................
C 842 87-A10-802-080 C-CAP,S 0.047-16 J B CM AB..................
C 850 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 854 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 857 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 853 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 856 87-A10-801-080 C-CAP,S 0.022-16 J B CM AB..................
C 855 87-A10-801-080 C-CAP,S 0.022-16 J B CM AB..................
C 851 87-A10-802-080 C-CAP,S 0.047-16 J B CM AB..................
C 852 87-A10-802-080 C-CAP,S 0.047-16 J B CM AB..................
C 861 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 863 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 867 87-016-492-080 C-CAP,S 0.33-16 FZ AB..................
C 868 87-A10-060-080 C-CAP,S 0.18-16 K B AB..................
C 879 87-010-179-080 CAP,CHIP S B1200P AB..................
C 878 87-010-265-080 CAP,ELECT 33-16V AB..................
C 882 87-010-179-080 CAP,CHIP S B1200P AB..................
C 881 87-010-179-080 CAP,CHIP S B1200P AB..................
C 880 87-010-179-080 CAP,CHIP S B1200P AB..................
D 801 87-A40-442-080 ZENER,MTZJ9.1A AB..................
IC 801 87-A21-097-040 C-IC,M62463AFP AB..................
IC 831 87-A21-015-040 C-IC,M62491FP AB..................
J 831 87-A61-069-010 JACK,PIN 6P R/W,R/W, O/B MSC AB..................
Q 732 87-A30-075-080 C-TR,2SA1235F AB..................
Q 731 87-A30-076-080 C-TR,2SC3052F AB..................
R 807 87-022-214-080 C-RES S100K-1/10WF AB..................
C 307 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 303 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 304 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 315 87-010-178-080 CHIP CAP,1000P AB..................
C 316 87-010-178-080 CHIP CAP,1000P AB..................
C 312 87-010-198-080 CAP,CHIP 0.022 AB..................
C 311 87-010-198-080 CAP,CHIP 0.022 AB..................
C 319 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 317 87-012-142-080 CAP,S 0.33-16 AB..................
C 318 87-012-142-080 CAP,S 0.33-16 AB..................
C 324 87-010-260-080 CAP,ELECT 47-25V AB..................
C 325 87-010-370-080 CAP,E 330-6.3 SME AB..................
C 327 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 328 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 322 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 321 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 320 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 337 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 339 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 332 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 336 87-010-401-080 CAP,ELECT 1-50V AB..................
C 335 87-010-401-080 CAP,ELECT 1-50V AB..................
C 340 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 354 87-010-175-080 CAP,560P AB..................
C 355 87-010-178-080 CHIP CAP,1000P AB..................
C 358 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 359 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 357 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 356 87-010-260-080 CAP,ELECT 47-25V AB..................
C 351 87-012-140-080 CAP,470P AB..................
C 352 87-012-140-080 CAP,470P AB..................
C 360 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 371 87-010-177-080 C-CAP,S 820P-50 SL AB..................
C 372 87-010-177-080 C-CAP,S 820P-50 SL AB..................
C 374 87-010-179-080 CAP,CHIP S B1200P AB..................
C 373 87-010-179-080 CAP,CHIP S B1200P AB..................
C 378 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 370 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 376 87-010-545-080 CAP,ELECT 0.22-50V AB..................
C 375 87-010-545-080 CAP,ELECT 0.22-50V AB..................
C 385 87-010-184-080 CHIP CAPACITOR,3300P(K) AB..................
C 386 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 381 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 383 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 382 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 384 87-010-402-080 CAP,ELECT 2.2-50V AB..................
C 388 87-012-156-080 C-CAP,S 220P-50 CH AB..................
CN 351 87-A60-625-010 CONN,8P V 2MM JMT AB..................
IC 302 87-A20-355-010 IC,CXA1553P AB..................
IC 303 87-A20-783-040 C-IC,BA7762AFS AB..................
L 301 87-A50-049-010 COIL,TRAP 85K(COI) AB..................
L 302 87-A50-049-010 COIL,TRAP 85K(COI) AB..................
L 351 87-007-342-010 COIL,OSC 85K BIAS AB..................
Q 359 87-026-610-080 TR,KTC3198GR AB..................
Q 357 87-026-610-080 TR,KTC3198GR AB..................
Q 358 87-026-610-080 TR,KTC3198GR AB..................
Q 351 87-A30-087-080 C-FET,2SK2158 AB..................
Q 353 87-A30-087-080 C-FET,2SK2158 AB..................
Q 354 87-A30-087-080 C-FET,2SK2158 AB..................
Q 355 87-A30-202-080 C-TR,RT1P441C AB..................
Q 382 87-A30-076-080 C-TR,2SC3052F AB..................
Q 381 87-A30-076-080 C-TR,2SC3052F AB..................
SFR 303 87-024-355-080 SFR,33K DIA6 H AB..................
SFR 304 87-024-355-080 SFR,33K DIA6 H AB..................
SFR 305 87-024-356-080 SFR,47K DIA6 H AB..................
ELECTRICAL MAIN PARTS LIST - 7/11
SFR 306 87-024-356-080 SFR,47K DIA6 H AB..................
SFR 351 87-024-356-080 SFR,47K DIA6 H AB..................
SFR 352 87-024-356-080 SFR,47K DIA6 H AB..................
C 408 87-010-188-080 CAP,CHIP 6800P AB..................
C 407 87-010-188-080 CAP,CHIP 6800P AB..................
C 401 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 402 87-010-260-080 CAP,ELECT 47-25V AB..................
C 404 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 406 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 405 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 403 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 409 87-012-140-080 CAP,470P AB..................
C 417 87-010-195-080 C-CAP,S 0.068-25 F AB..................
C 415 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 416 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 419 87-010-260-080 CAP,ELECT 47-25V AB..................
C 414 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 413 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 412 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 411 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 418 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................
C 410 87-012-140-080 CAP,470P AB..................
C 422 87-012-140-080 CAP,470P AB..................
C 421 87-012-140-080 CAP,470P AB..................
IC 401 87-A21-022-040 C-IC,BA3880FS AB..................
C 106 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 105 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 103 87-010-401-080 CAP,ELECT 1-50V AB..................
C 104 87-010-401-080 CAP,ELECT 1-50V AB..................
C 115 87-010-169-080 C-CAP,S 180P-50 SL AB..................
C 116 87-010-169-080 C-CAP,S 180P-50 SL AB..................
C 113 87-010-178-080 CHIP CAP,1000P AB..................
C 112 87-010-178-080 CHIP CAP,1000P AB..................
C 121 87-010-405-080 CAP,ELECT 10-50V AB..................
C 120 87-010-405-080 CAP,ELECT 10-50V AB..................
C 137 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 138 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 149 87-010-178-080 CHIP CAP,1000P AB..................
C 148 87-010-178-080 CHIP CAP,1000P AB..................
C 159 87-010-169-080 C-CAP,S 180P-50 SL AB..................
C 158 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 157 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 155 87-010-401-080 CAP,ELECT 1-50V AB..................
C 151 87-010-401-080 CAP,ELECT 1-50V AB..................
C 156 87-010-401-080 CAP,ELECT 1-50V AB..................
C 152 87-010-401-080 CAP,ELECT 1-50V AB..................
C 154 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 153 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 160 87-010-169-080 C-CAP,S 180P-50 SL AB..................
C 458 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 457 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 451 87-010-401-080 CAP,ELECT 1-50V AB..................
C 452 87-010-401-080 CAP,ELECT 1-50V AB..................
C 454 87-010-545-080 CAP,ELECT 0.22-50V AB..................
C 459 87-A10-307-080 CAP,M 0.1-50 J AB..................
C 461 87-010-544-080 CAP,ELECT 0.1-50V AB..................
C 460 87-A10-307-080 CAP,M 0.1-50 J AB..................
C 465 87-A10-307-080 CAP,M 0.1-50 J AB..................
C 466 87-A10-307-080 CAP,M 0.1-50 J AB..................
C 471 87-010-546-080 CAP,ELECT 0.33-50V AB..................
C 481 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
IC 103 87-017-888-080 IC,NJM4558MD AB..................
IC 102 87-017-888-080 IC,NJM4558MD AB..................
IC 101 87-017-888-080 IC,NJM4558MD AB..................
IC 451 87-A21-031-040 C-IC,BU4551BF AB..................
Q 101 89-333-266-080 C-TR,2SC3326B AB..................
Q 127 87-A30-075-080 C-TR,2SA1235F AB..................
Q 202 89-333-266-080 C-TR,2SC3326B AB..................
Q 201 89-333-266-080 C-TR,2SC3326B AB..................
Q 223 87-A30-202-080 C-TR,RT1P441C AB..................
C 602 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 601 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 608 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 607 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 619 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 611 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 612 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 614 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 613 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 617 87-A11-009-080 CAP,M 0.068-50 J DE AB..................
C 618 87-A11-009-080 CAP,M 0.068-50 J DE AB..................
C 615 87-A11-011-080 CAP,M 0.12-50 J DE AB..................
C 616 87-A11-011-080 CAP,M 0.12-50 J DE AB..................
C 620 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 628 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 621 87-010-401-080 CAP,ELECT 1-50V AB..................
C 622 87-010-401-080 CAP,ELECT 1-50V AB..................
C 629 87-010-405-080 CAP,ELECT 10-50V AB..................
C 623 87-A10-773-080 CAP,M 0.10-50 J AB..................
C 624 87-A10-773-080 CAP,M 0.10-50 J AB..................
C 637 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 635 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
ELECTRICAL MAIN PARTS LIST - 8/11
C 634 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 630 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 633 87-010-263-080 CAP,ELECT 100-10V AB..................
C 632 87-010-263-080 CAP,ELECT 100-10V AB..................
C 636 87-010-992-080 C-CAP,S 0.047-25 B AB..................
C 631 87-010-992-080 C-CAP,S 0.047-25 B AB..................
C 641 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 640 87-010-314-080 C-CAP,S 22P-50V AB..................
C 677 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 678 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 680 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 681 87-010-197-080 CAP,CHIP 0.01 DM AB..................
CN 604 87-099-570-010 CONN,13P TUC-P13P-B1 AB..................
CN 602 87-A60-131-010 CONN,6P V FE AB..................
CN 601 87-A60-138-010 CONN,13P V FE AB..................
CN 602 87-A60-139-010 CONN,14P V FE AB..................
CN 603 87-A60-142-010 CONN,17P V FE AB..................
CN 601 87-A60-621-010 CONN,4P V 2MM JMT AB..................
D 601 87-A40-002-080 ZENER,MTZJ5.1C AB..................
D 603 87-A40-234-080 ZENER,MTZJ5.6A AB..................
D 602 87-A40-438-080 ZENER,MTZJ4.7A AB..................
IC 601 87-A21-202-040 C-IC,M62445AFP AB..................
J 601 87-099-625-010 JACK,PIN 4P,RVS (KM) AB..................
Q 601 87-026-609-080 TR,KTA1266GR AB..................
Q 603 87-A30-087-080 C-FET,2SK2158 AB..................
Q 604 87-A30-142-040 C-TR,DTA123EKA AB..................
Q 602 87-A30-269-040 C-FET,2SJ461-T1 AB..................
C 3 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 6 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 5 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 4 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 1 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 2 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 9 87-016-658-090 CAP,E 4700-35 SMG AB..................
C 10 87-016-658-090 CAP,E 4700-35 SMG AB..................
C 23 87-010-247-080 CAP,ELECT 100-50V AB..................
C 29 87-010-247-080 CAP,ELECT 100-50V AB..................
C 24 87-010-247-080 CAP,ELECT 100-50V AB..................
C 26 87-010-263-080 CAP,ELECT 100-10V AB..................
C 22 87-010-385-080 CAP,ELECT 220-25V AB..................
C 21 87-010-385-080 CAP,ELECT 220-25V AB..................
C 25 87-010-430-080 CAP,ELECT 100-63 AB..................
C 31 87-010-235-080 CAP,E 470-16 SME AB..................
C 30 87-010-235-080 CAP,E 470-16 SME AB..................
C 61 87-010-260-080 CAP,ELECT 47-25V AB..................
C 62 87-010-403-080 CAP,ELECT 3.3-50V AB..................
C 92 87-010-374-080 CAP,ELECT 47-10V AB..................
C 93 87-010-380-080 CAP,ELECT 47-16V AB..................
C 91 87-010-401-080 CAP,ELECT 1-50V AB..................
C 95 87-018-209-080 CAP,CER 0.1-50V AB..................
C 150 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 229 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 233 87-010-190-080 S CHIP F 0.01 AB..................
C 234 87-010-190-080 S CHIP F 0.01 AB..................
C 239 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 232 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 231 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 238 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 237 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 230 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 893 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 894 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 899 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 891 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 892 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 890 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 902 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 932 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 931 87-016-299-080 CAP,E 10-100 SME AB..................
C 933 87-016-299-080 CAP,E 10-100 SME AB..................
CN 2 87-A60-739-010 CONN,13P JL-BT AB..................
CN 1 87-A60-739-010 CONN,13P JL-BT AB..................
CN 91 87-A60-619-010 CONN,2P V 2MM JMT AB..................
D 1 87-A40-224-010 DIODE,GBU8D AB..................
D 7 87-A40-341-080 ZENER,MTZJ36A AB..................
D 63 87-A40-004-080 ZENER,MTZJ16A AB..................
J 205 87-A60-751-010 JACK,PIN 2P R/W BLUE AB..................
J 206 87-A60-878-010 JACK,PIN 3P W/R/O HSP-243V4 AB..................
J 202 87-A60-929-010 JACK,DIA6.3 BLK ST W/S TAI AB..................
L 201 87-003-383-010 COIL,1UH-S AB..................
L 202 87-003-383-010 COIL,1UH-S AB..................
L 801 87-003-383-010 COIL,1UH-S AB..................
L 892 87-003-383-010 COIL,1UH-S AB..................
L 891 87-003-383-010 COIL,1UH-S AB..................
Q 1 87-026-609-080 TR,KTA1266GR AB..................
Q 2 87-026-609-080 TR,KTA1266GR AB..................
Q 8 87-A30-075-080 C-TR,2SA1235F AB..................
Q 9 87-A30-234-080 TR,CSC4115BC AB..................
Q 66 87-A30-075-080 C-TR,2SA1235F AB..................
Q 64 87-A30-075-080 C-TR,2SA1235F AB..................
Q 67 87-A30-076-080 C-TR,2SC3052F AB..................
Q 65 87-A30-076-080 C-TR,2SC3052F AB..................
Q 63 87-A30-076-080 C-TR,2SC3052F AB..................
Q 92 87-026-611-080 TR,KTA1266GR AB..................
Q 94 87-A30-075-080 C-TR,2SA1235F AB..................
Q 91 87-A30-076-080 C-TR,2SC3052F AB..................
Q 903 87-A30-074-080 C-TR,RT1P141C AB..................
Q 905 87-A30-075-080 C-TR,2SA1235F AB..................
Q 904 87-A30-076-080 C-TR,2SC3052F AB..................
Q 901 87-A30-162-010 FET,2SK2937 AB..................
Q 902 87-A30-162-010 FET,2SK2937 AB..................
Q 933 87-A30-074-080 C-TR,RT1P141C AB..................
Q 935 87-A30-075-080 C-TR,2SA1235F AB..................
Q 934 87-A30-076-080 C-TR,2SC3052F AB..................
Q 932 87-A30-162-010 FET,2SK2937 AB..................
Q 931 87-A30-162-010 FET,2SK2937 AB..................
R 143 87-A00-441-050 RES,270-1/2W J RP AB..................
R 144 87-A00-441-050 RES,270-1/2W J RP AB..................
R 145 87-A00-441-050 RES,270-1/2W J RP AB..................
R 146 87-A00-441-050 RES,270-1/2W J RP AB..................
CNA 1 8A-MTM-639-010 CONN ASSY,2P AC-SW A...................
CNA 2 8A-MTM-640-010 CONN ASSY,3P AC-SW A...................
S 1 87-036-067-010 SLIDE SW(AC VOLTAGE) A...................
C 29 87-010-247-080 CAP,ELECT 100-50V AB..................
C 28 87-010-263-080 CAP,ELECT 100-10V AB..................
C 27 87-012-140-080 CAP,470P AB..................
C 102 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 103 87-016-299-080 CAP,E 10-100 SME AB..................
C 101 87-016-299-080 CAP,E 10-100 SME AB..................
C 129 87-010-191-080 C-CAP,S 0.015-50 F AB..................
C 126 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 125 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 128 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 127 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 130 87-010-191-080 C-CAP,S 0.015-50 F AB..................
C 132 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 131 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 205 87-010-186-080 CAP,CHIP 4700P AB..................
C 206 87-010-186-080 CAP,CHIP 4700P AB..................
C 209 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 208 87-010-403-080 CAP,ELECT 3.3-50V AB..................
C 207 87-010-403-080 CAP,ELECT 3.3-50V AB..................
C 203 87-010-546-080 CAP,ELECT 0.33-50V AB..................
C 204 87-010-546-080 CAP,ELECT 0.33-50V AB..................
C 211 87-010-260-080 CAP,ELECT 47-25V AB..................
C 212 87-010-260-080 CAP,ELECT 47-25V AB..................
C 210 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 213 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 214 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 221 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 222 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 251 87-010-235-080 CAP,E 470-16 SME AB..................
C 299 87-010-197-080 CAP,CHIP 0.01 DM AB..................
CNA 102 8A-MTM-637-010 CONN ASSY,9P LOW AMP AB..................
CNA 101 8A-MTM-638-010 CONN ASSY,7P LOW SUPPLY AB..................
J 201 87-A61-167-010 TERMINAL,SP 4P LTS0420-1002 AB..................
L 101 87-003-383-010 COIL,1UH-S AB..................
L 102 87-003-383-010 COIL,1UH-S AB..................
Q 5 87-026-610-080 TR,KTC3198GR AB..................
Q 7 87-A30-075-080 C-TR,2SA1235F AB..................
Q 6 87-A30-076-080 C-TR,2SC3052F AB..................
Q 106 87-A30-074-080 C-TR,RT1P141C AB..................
Q 103 87-A30-074-080 C-TR,RT1P141C AB..................
Q 105 87-A30-075-080 C-TR,2SA1235F AB..................
Q 104 87-A30-076-080 C-TR,2SC3052F AB..................
Q 107 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 101 87-A30-186-010 FET,2SK3053 AB..................
Q 102 87-A30-186-010 FET,2SK3053 AB..................
Q 205 87-A30-076-080 C-TR,2SC3052F AB..................
Q 206 87-A30-076-080 C-TR,2SC3052F AB..................
Q 203 87-A30-076-080 C-TR,2SC3052F AB..................
Q 204 87-A30-076-080 C-TR,2SC3052F AB..................
Q 202 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 208 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 207 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 201 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 209 87-A30-190-080 TR,CC5551 AB..................
Q 211 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 218 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 210 87-A30-190-080 TR,CC5551 AB..................
Q 213 87-A30-374-010 TR,2SB1588A AB..................
Q 214 87-A30-374-010 TR,2SB1588A AB..................
Q 212 87-A30-375-010 TR,2SD2439A AB..................
Q 217 87-A30-375-010 TR,2SD2439A AB..................
Q 223 87-A30-076-080 C-TR,2SC3052F AB..................
Q 226 87-A30-076-080 C-TR,2SC3052F AB..................
Q 225 87-A30-076-080 C-TR,2SC3052F AB..................
Q 224 87-A30-076-080 C-TR,2SC3052F AB..................
Q 299 87-A30-106-080 C-TR,CMBT5551 AB..................
Q 298 87-A30-107-080 C-TR,CMBT5401 AB..................
R 227 87-022-620-080 RES,M/F 0.22-2WJ NOP AB..................
R 228 87-022-620-080 RES,M/F 0.22-2WJ NOP AB..................
R 230 87-022-620-080 RES,M/F 0.22-2WJ NOP AB..................
R 239 87-022-620-080 RES,M/F 0.22-2WJ NOP AB..................
ELECTRICAL MAIN PARTS LIST - 9/11
R 241 87-022-620-080 RES,M/F 0.22-2WJ NOP AB..................
R 240 87-022-620-080 RES,M/F 0.22-2WJ NOP AB..................
R 254 87-022-620-080 RES,M/F 0.22-2WJ NOP AB..................
R 253 87-022-620-080 RES,M/F 0.22-2WJ NOP AB..................
RY 201 87-A91-281-010 RELAY,AC DC12V OSA-SS-212DM5 .B..................
TH 201 87-A91-042-080 C-THMS,100K 55001 AB..................
TH 202 87-A91-042-080 C-THMS,100K 55001 AB..................
C 406 87-010-186-080 CAP,CHIP 4700P AB..................
C 405 87-010-186-080 CAP,CHIP 4700P AB..................
C 409 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 408 87-010-403-080 CAP,ELECT 3.3-50V AB..................
C 407 87-010-403-080 CAP,ELECT 3.3-50V AB..................
C 404 87-010-546-080 CAP,ELECT 0.33-50V AB..................
C 403 87-010-546-080 CAP,ELECT 0.33-50V AB..................
C 411 87-010-260-080 CAP,ELECT 47-25V AB..................
C 412 87-010-260-080 CAP,ELECT 47-25V AB..................
C 410 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 413 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 414 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 421 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 422 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 451 87-010-235-080 CAP,E 470-16 SME AB..................
C 499 87-010-186-080 CAP,CHIP 4700P AB..................
C 605 87-010-184-080 CHIP CAPACITOR,3300P(K) AB..................
C 609 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 607 87-010-403-080 CAP,ELECT 3.3-50V AB..................
C 603 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 613 87-010-260-080 CAP,ELECT 47-25V AB..................
C 611 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 621 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 706 87-010-184-080 CHIP CAPACITOR,3300P(K) AB..................
C 705 87-010-184-080 CHIP CAPACITOR,3300P(K) AB..................
C 709 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 707 87-010-403-080 CAP,ELECT 3.3-50V AB..................
C 708 87-010-403-080 CAP,ELECT 3.3-50V AB..................
C 704 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 703 87-010-404-080 CAP,ELECT 4.7-50V AB..................
C 714 87-010-260-080 CAP,ELECT 47-25V AB..................
C 713 87-010-260-080 CAP,ELECT 47-25V AB..................
C 710 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 712 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 711 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 720 87-010-197-080 CAP,CHIP 0.01 DM AB..................
C 721 87-010-197-080 CAP,CHIP 0.01 DM AB..................
CN 202 87-A60-727-010 CONN,13P JL-R AB..................
CN 201 87-A60-727-010 CONN,13P JL-R AB..................
Q 306 87-A30-074-080 C-TR,RT1P141C AB..................
Q 307 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 406 87-A30-076-080 C-TR,2SC3052F AB..................
Q 405 87-A30-076-080 C-TR,2SC3052F AB..................
Q 403 87-A30-076-080 C-TR,2SC3052F AB..................
Q 404 87-A30-076-080 C-TR,2SC3052F AB..................
Q 408 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 402 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 407 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 401 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 409 87-A30-190-080 TR,CC5551 AB..................
Q 419 87-A30-097-010 TR,FN1016 AB..................
Q 413 87-A30-098-010 TR,FP1016 AB..................
Q 414 87-A30-098-010 TR,FP1016 AB..................
Q 418 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 417 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 410 87-A30-190-080 TR,CC5551 AB..................
Q 426 87-A30-076-080 C-TR,2SC3052F AB..................
Q 423 87-A30-076-080 C-TR,2SC3052F AB..................
Q 424 87-A30-076-080 C-TR,2SC3052F AB..................
Q 425 87-A30-076-080 C-TR,2SC3052F AB..................
Q 420 87-A30-097-010 TR,FN1016 AB..................
Q 499 87-A30-106-080 C-TR,CMBT5551 AB..................
Q 498 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 506 87-A30-074-080 C-TR,RT1P141C AB..................
Q 507 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 601 87-A30-075-080 C-TR,2SA1235F AB..................
Q 607 87-A30-075-080 C-TR,2SA1235F AB..................
Q 605 87-A30-076-080 C-TR,2SC3052F AB..................
Q 603 87-A30-076-080 C-TR,2SC3052F AB..................
Q 615 87-A30-097-010 TR,FN1016 AB..................
Q 613 87-A30-098-010 TR,FP1016 AB..................
Q 617 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 611 87-A30-190-080 TR,CC5551 AB..................
Q 623 87-A30-076-080 C-TR,2SC3052F AB..................
Q 625 87-A30-076-080 C-TR,2SC3052F AB..................
Q 708 87-A30-075-080 C-TR,2SA1235F AB..................
Q 702 87-A30-075-080 C-TR,2SA1235F AB..................
Q 701 87-A30-075-080 C-TR,2SA1235F AB..................
Q 707 87-A30-075-080 C-TR,2SA1235F AB..................
Q 705 87-A30-076-080 C-TR,2SC3052F AB..................
Q 706 87-A30-076-080 C-TR,2SC3052F AB..................
Q 704 87-A30-076-080 C-TR,2SC3052F AB..................
Q 703 87-A30-076-080 C-TR,2SC3052F AB..................
Q 715 87-A30-097-010 TR,FN1016 AB..................
Q 716 87-A30-097-010 TR,FN1016 AB..................
ELECTRICAL MAIN PARTS LIST - 10/11
Q 713 87-A30-098-010 TR,FP1016 AB..................
Q 714 87-A30-098-010 TR,FP1016 AB..................
Q 718 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 717 87-A30-107-080 C-TR,CMBT5401 AB..................
Q 712 87-A30-190-080 TR,CC5551 AB..................
Q 711 87-A30-190-080 TR,CC5551 AB..................
Q 724 87-A30-076-080 C-TR,2SC3052F AB..................
Q 723 87-A30-076-080 C-TR,2SC3052F AB..................
Q 725 87-A30-076-080 C-TR,2SC3052F AB..................
Q 726 87-A30-076-080 C-TR,2SC3052F AB..................
R 428 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 427 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 439 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 440 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 627 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 641 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 727 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 728 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 739 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 740 87-A00-262-080 RES,M/F 0.15-2W J AB..................
TH 402 87-A91-042-080 C-THMS,100K 55001 AB..................
TH 401 87-A91-042-080 C-THMS,100K 55001 AB..................
TH 601 87-A91-042-080 C-THMS,100K 55001 AB..................
TH 701 87-A91-042-080 C-THMS,100K 55001 AB..................
TH 702 87-A91-042-080 C-THMS,100K 55001 AB..................
C 907 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 906 87-010-260-080 CAP,ELECT 47-25V AB..................
C 909 87-010-371-080 CAP,ELECT 470-6.3V AB..................
C 908 87-010-387-080 CAP,E 470-25 SME AB..................
C 901 87-010-406-080 CAP,ELECT 22-50 AB..................
C 905 87-010-406-080 CAP,ELECT 22-50 AB..................
C 903 87-010-406-080 CAP,ELECT 22-50 AB..................
C 902 87-010-406-080 CAP,ELECT 22-50 AB..................
C 904 87-010-406-080 CAP,ELECT 22-50 AB..................
C 912 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 916 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 917 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 915 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 914 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 913 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 918 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 910 87-010-371-080 CAP,ELECT 470-6.3V AB..................
C 911 87-010-371-080 CAP,ELECT 470-6.3V AB..................
C 953 87-010-188-080 CAP,CHIP 6800P AB..................
C 954 87-010-188-080 CAP,CHIP 6800P AB..................
C 951 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 952 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
CN 904 87-A60-139-010 CONN,14P V FE AB..................
CN 906 87-A60-594-010 CONN,17P TUC-P17X-B1 AB..................
CN 905 87-A60-595-010 CONN,17P TUC-P17P-B1 AB..................
CN 901 87-A60-622-010 CONN,5P V 2MM JMT AB..................
CNA 901 8A-MTM-634-010 CONN ASSY,5P F-VIDEO IN AB..................
FB 951 87-008-372-080 FILTER,EMI BLOIRNI AB..................
IC 903 87-017-915-080 IC,BU4094BCF AB..................
IC 904 87-017-915-080 IC,BU4094BCF AB..................
IC 902 87-017-917-080 IC,BU4066BCF AB..................
IC 901 87-A20-820-010 IC,BA7625 AB..................
J 902 87-099-911-010 JACK,PIN 3P YEL AB..................
J 904 87-099-911-010 JACK,PIN 3P YEL AB..................
J 903 87-099-911-010 JACK,PIN 3P YEL AB..................
J 901 87-099-911-010 JACK,PIN 3P YEL AB..................
J 905 87-099-911-010 JACK,PIN 3P YEL AB..................
J 951 87-A61-180-010 JACK,PIN 3P Y/W/R W/O SW G AB..................
L 901 87-003-152-080 COIL,100UH AB..................
Q 904 87-A30-074-080 C-TR,RT1P141C AB..................
Q 905 87-A30-074-080 C-TR,RT1P141C AB..................
Q 901 87-A30-075-080 C-TR,2SA1235F AB..................
Q 903 87-A30-075-080 C-TR,2SA1235F AB..................
Q 902 87-A30-075-080 C-TR,2SA1235F AB..................
R 905 87-010-317-080 C-CAP,S 39P-50 CH AB..................
ELECTRICAL MAIN PARTS LIST - 11/11
ELECTRICAL MAIN PARTS LIST - 1/2 <ZZA-1 ULH RTNM>
NOTE: The characters in the suffix column indicate the part usage.
ULH RTNM ...............XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 701 87-010-381-080 CAP, ELECT 330-16V A...................
C 702 87-010-404-080 CAP, ELECT 4.7-50V A...................
C 709 87-012-195-080 C-CAP,U 100P-50CH A...................
C 704 87-012-286-080 CAP, U 0.01-25 A...................
C 703 87-012-286-080 CAP, U 0.01-25 A...................
C 711 87-010-260-080 CAP, ELECT 47-25V A...................
C 712 87-010-831-080 C-CAP,U,0.1-16F A...................
C 719 87-012-286-080 CAP, U 0.01-25 A...................
C 717 87-012-286-080 CAP, U 0.01-25 A...................
C 714 87-012-286-080 CAP, U 0.01-25 A...................
C 727 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 728 87-010-248-080 CAP, ELECT 220-10V A...................
C 722 87-012-176-080 CAP 15P A...................
C 721 87-012-176-080 CAP 15P A...................
C 720 87-012-195-080 C-CAP,U 100P-50CH A...................
C 725 87-012-274-080 CHIP CAP,U 1000P-50B A...................
C 723 87-012-274-080 CHIP CAP,U 1000P-50B A...................
C 729 87-012-274-080 CHIP CAP,U 1000P-50B A...................
CN 701 87-A60-700-010 CONN,13P H GRY TUC-P13X-C1 A...................
D 721 87-017-149-080 ZENER,HZS6A2L A...................
IC 721 87-070-127-110 IC,LC72131 D A...................
Q 711 87-A30-234-080 TR,CSC4115BC A...................
X 721 87-A70-061-010 VIB,XTAL 4.500MHZ CSA-309 A...................
C 705 87-A10-592-080 C-CAP,S 0.015-50 J B A...................
C 706 87-A10-592-080 C-CAP,S 0.015-50 J B A...................
C 734 87-010-987-080 C-CAP,S 1500P-50 CH A...................
C 735 87-010-987-080 C-CAP,S 1500P-50 CH A...................
C 736 87-010-987-080 C-CAP,S 1500P-50 CH A...................
C 733 87-010-987-080 C-CAP,S 1500P-50 CH A...................
C 731 87-012-286-080 CAP, U 0.01-25 A...................
C 737 87-A10-592-080 C-CAP,S 0.015-50 J B A...................
C 738 87-A10-592-080 C-CAP,S 0.015-50 J B A...................
C 758 87-012-167-080 C-CAP,U 5P-50 CH A...................
C 757 87-012-188-080 C-CAP,U 47P-50 CH A...................
C 756 87-012-286-080 CAP, U 0.01-25 A...................
C 752 87-012-365-080 C-CAP,S 0.027-25VBK A...................
C 751 87-012-365-080 C-CAP,S 0.027-25VBK A...................
C 769 87-010-260-080 CAP, ELECT 47-25V A...................
C 763 87-010-829-080 CAP, U 0.047-16 A...................
C 765 87-012-286-080 CAP, U 0.01-25 A...................
C 768 87-012-286-080 CAP, U 0.01-25 A...................
C 764 87-012-337-080 C-CAP,U 56P-50 CH A...................
C 773 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 774 87-010-263-080 CAP, ELECT 100-10V A...................
C 771 87-010-383-080 CAP, ELECT 33-25V A...................
C 777 87-010-400-080 CAP, ELECT 0.47-50V A...................
C 779 87-010-401-080 CAP, ELECT 1-50V A...................
C 778 87-010-401-080 CAP, ELECT 1-50V A...................
C 775 87-010-404-080 CAP, ELECT 4.7-50V A...................
C 772 87-010-829-080 CAP, U 0.047-16 A...................
C 770 87-010-829-080 CAP, U 0.047-16 A...................
C 776 87-012-286-080 CAP, U 0.01-25 A...................
C 780 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 786 87-010-401-080 CAP, ELECT 1-50V A...................
C 785 87-010-401-080 CAP, ELECT 1-50V A...................
C 781 87-010-405-080 CAP, ELECT 10-50V A...................
C 782 87-010-405-080 CAP, ELECT 10-50V A...................
C 789 87-012-275-080 C-CAP,U 1200P-50 B A...................
C 783 87-012-286-080 CAP, U 0.01-25 A...................
C 784 87-012-286-080 CAP, U 0.01-25 A...................
C 796 87-010-403-080 CAP, ELECT 3.3-50V A...................
C 791 87-010-405-080 CAP, ELECT 10-50V A...................
C 794 87-010-406-080 CAP, ELECT 22-50 A...................
C 795 87-010-596-080 CAP, S 0.047-16 A...................
C 799 87-010-829-080 CAP, U 0.047-16 A...................
C 793 87-012-273-080 C-CAP,U 820P-50 B A...................
C 790 87-012-275-080 C-CAP,U 1200P-50 B A...................
D 773 87-020-465-080 DIODE,1SS133 (110MA) A...................
IC 771 87-A20-913-010 IC,LA1837NL A...................
L 771 87-A50-266-010 COIL,FM DET-2N(TOK) A...................
L 772 87-A91-110-010 FLTR,PCFJZH-450 (TOK) A...................
C 812 87-012-286-080 CAP, U 0.01-25 A...................
C 829 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 828 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 820 87-010-260-080 CAP, ELECT 47-25V A...................
C 823 87-012-286-080 CAP, U 0.01-25 A...................
C 822 87-012-286-080 CAP, U 0.01-25 A...................
C 821 87-012-286-080 CAP, U 0.01-25 A...................
C 959 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 963 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 960 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 961 87-012-174-080 CAP CHIP CERA SS 12P CHJ A...................
CF 802 87-008-261-010 FILTER, SFE10.7MA5-A A...................
CF 801 87-008-261-010 FILTER, SFE10.7MA5-A A...................
FFE 801 A8-8ZA-190-030 8ZA-1 FEUNM A...................
J 801 87-A60-702-010 TERMINAL,ANT 4P CJ-9036 A...................
L 981 8Z-ZA1-650-010 COIL,AM PACK4C (TOK) A...................
Q 712 87-A30-072-080 C-TR,RT1P 144C A...................
Q 805 89-327-143-080 TR,2SC2714 (0.1W) A...................
ELECTRICAL MAIN PARTS LIST - 2/2 <ZZA-1 ULH RTNM>
MECHANICAL PARTS LIST - 1/1
NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
U ......................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
82-NE6-067-010 BADGE,AIWA 30N AB..................
8A-MTM-001-010 CABI,FR A...................
8A-MTM-002-010 CABI,FR U .B..................
8A-MTM-005-010 CABI,STEEL AB..................
8A-MTM-006-010 CABI,REAR LH A...................
8A-MTM-007-010 CABI,REAR U .B..................
8A-MTM-009-010 PANEL,REAR CD AB..................
8A-MTM-035-010 PANEL,FR (21 U) .B..................
8A-MTM-042-010 PANEL,WINDOW AB..................
8A-MTM-050-010 PANEL,FR 2(21 U) .B..................
8A-MTM-052-010 HLDR,FAN AB..................
8A-MTM-058-010 PANEL,FR 2(21 LH) A...................
8A-MTM-062-010 PANEL,FR (21 LH) A...................
8A-MTM-064-010 HLDR,PIN JACK AB..................
8A-MTM-010-010 KEY,DOLBY AB..................
8A-MTM-011-010 KEY,OPEN AB..................
8A-MTM-013-010 KEY,ENTER AB..................
8A-MTM-014-010 KEY,RHYTHM AB..................
8A-MTM-016-010 KEY,VF(2) .B..................
8A-MTM-020-010 KEY,BBE AB..................
8A-MTM-026-010 KEY,ASSY PLAY AB..................
8A-MTM-027-010 KEY,SPICE 2 A...................
8A-MTM-031-010 KNOB,RTRY VOL AB..................
8A-MTM-032-010 KNOB,RTRY JOG AB..................
8A-MTM-063-010 KEY,VF(3) A...................
88-NF3-090-010 RING,FOOT AB..................
8A-MTM-029-010 RING,VOL AB..................
8A-MTM-033-010 PLATE,FUN AB..................
8A-MTM-037-010 WINDOW,AMP AB..................
8A-MTM-038-010 PLATE,FL AB..................
8A-MTM-040-010 PANEL,TRAY CD AB..................
8A-MTM-041-010 PANEL,TRAY DECK AB..................
8A-MTM-043-010 PANEL,DOLBY AB..................
8A-MTM-055-010 REFLECTOR,AMP AB..................
8A-MTM-056-010 REFLECTOR,CD AB..................
84-ZG1-245-210 CAP,OPTICAL AB..................
87-064-185-010 HLDR,WIRE AB..................
87-MA3-062-010 FOOT, H17 AB..................
87-NF4-221-010 HLDR,CABLE AB..................
88-MA1-208-110 JOINT,CABI AB..................
88-NF9-203-010 BUSHING,CORD-U .B..................
88-NF9-210-010 BUSHING,CORD-E A...................
8A-MTM-204-010 HLDR,DECK AB..................
8A-MTM-205-010 HLDR,PWB MAIN AB..................
8A-MTM-206-010 HLDR,HT-SINK A AB..................
8A-MTM-207-010 HLDR,HT-SINK B AB..................
8A-MTM-208-010 HLDR,CHAS A AB..................
8A-MTM-212-010 GUIDE,PLAY AB..................
8A-MTM-214-010 GUIDE,REFLECTOR CD AB..................
8A-MTM-217-010 HLDR,JACK AB..................
8A-MTM-218-010 COVER, VOLTAGE AB..................
81-MK1-210-010 S-SCREW,VFT2+3-16 AB..................
87-067-001-010 FW,3.1-5.4-1 AB..................
87-067-579-010 TAPPING SCREW, BVT2+3-8 AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
87-067-822-010 BVT2+3-20 W/O SLOT AB..................
87-078-060-010 BVIT3PB+3-10 AB..................
87-078-191-010 S-SCREW,IT+4-10 AB..................
87-591-095-410 TAPPING SCREW, QIT+3-8 (GLD) AB..................
87-NF4-224-010 S-SCREW,IT3B+3-8 CU AB..................
8Z-NF3-210-010 GUIDE,FL AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
8A-MTM-202-010 CHAS,MAIN AB..................
87-A90-796-010 FAN,F614R-12MC-15-300MM AB..................
W 1 87-050-079-010 AC-CORD ASSY,E A...................
W 1 87-A80-110-010 AC CORD ASSY,U SPT-2W .B..................
ACCESSORIES / PACKAGE LIST - 1/1
NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
U ......................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8A-MTM-902-010 IB,LH(ESP)M A...................
8A-MTM-903-010 IB,U(ESF)M .B..................
87-043-115-010 ANT,FEEDER FM AB..................
87-099-789-010 PLUG,ADPTR IR44 A...................
87-A90-030-010 ANT,LOOP AM-NC C AB..................
8A-MTM-701-010 RC UNIT,RC-AAS01 AB..................

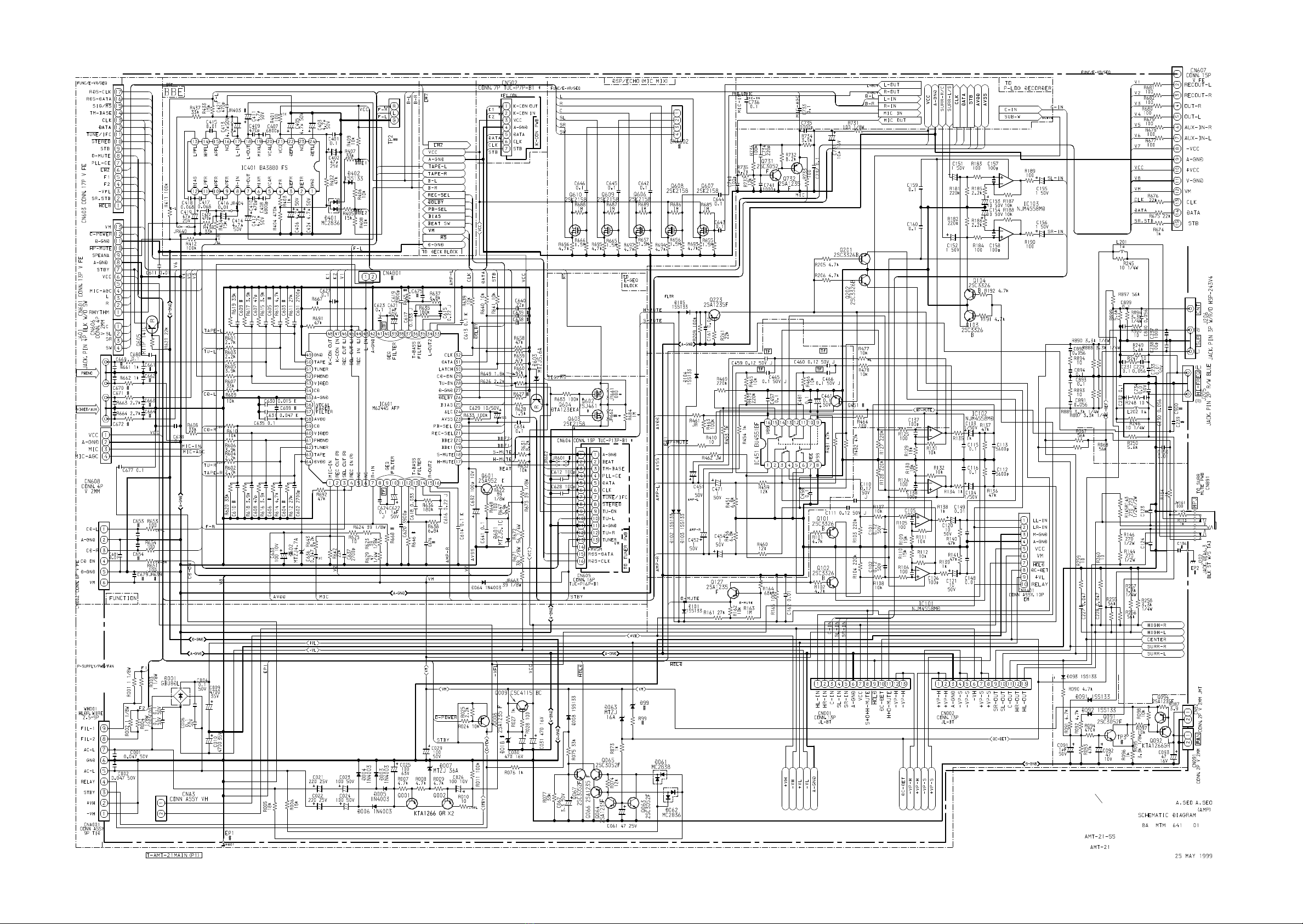

SCHEMATIC DIAGRAM _1 (MAIN : 1/4) <AMP SECTION>
SCHEMATIC DIAGRAM _2 (MAIN : 2/4) <POWER SUPPLY SECTION>

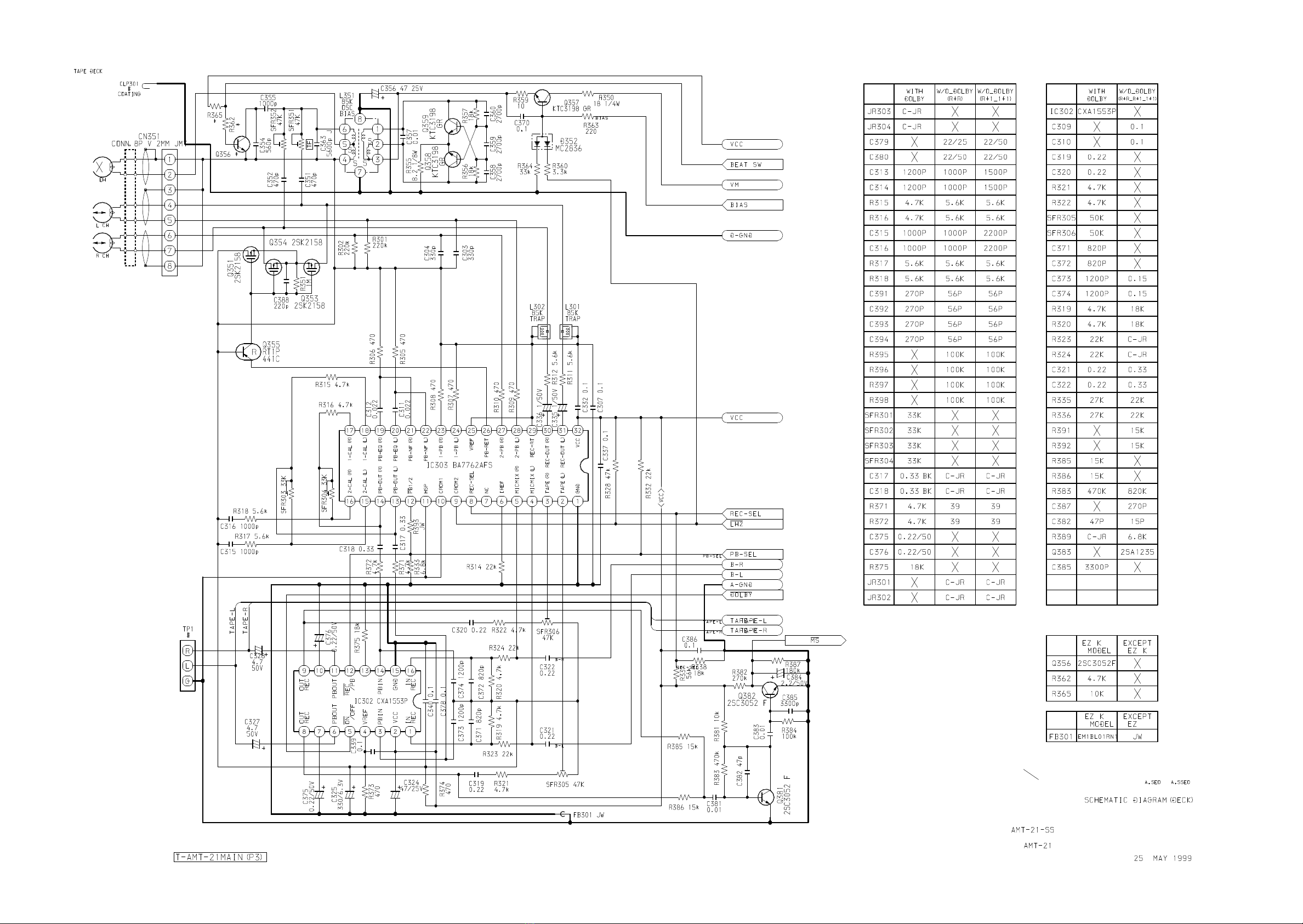

SCHEMATIC DIAGRAM _3 (MAIN : 3/4) <DECK SECTION>
SCHEMATIC DIAGRAM _4 (MAIN : 4/4) <PRO LOGIC SECTION)
Other manuals for XH-A1000
3
Table of contents
Other Aiwa Stereo System manuals
