Aiwa XR-H220MD User manual
BASIC TAPE MECHANISM : TN-591SW-143
MD / CD STEREO SYSTEM
XR-H220MD
XR-H235MD
XR-H236MD
XR-H238MD
S/M Code No. 09-997-413-6N1
D
D
D
D
SERVICE MANUAL
DATA
BASIC CD MECHANISM : 4ZG-1 Z3RNSMDJM
BASIC MD MECHANISM : ZZG-7 DM
MODEL CODE : 8ZNB9-9133(CX-SNH220MD SM)
8ZNB9-9293(CX-SNH235MD STM)
8ZNB9-9233(CX-SNH236MD SM)
8ZNB9-9333(CX-SNH238MD SM)
このサービスマニュアルにはCDメカニズムの説明は含まれていません。CDメカニズムについ
ては、4ZG-1,S/MCodeNo.09-992-325-4N1のマニュアルを参照してください。
8ZNSK-9237(SX-SNH220 SAN)
8ZNSL-9597(SX-SNS115 STAN)
8ZNSL-9437(SX-SNS115 SAN)
8ZNSK-9437(SX-SNH220 S2N)
SYSTEM
XR-H220MD
CASSIVER
CX-SNH220MD
SPEAKER
SX-SNH220 SAN
XR-H235MD CX-SNH235MD
XR-H236MD CX-SNH236MD SX-SNS115 SAN
XR-H238MD CX-SNH238MD SX-SNH220 S2N
SX-SNS115 STAN
2
TABLE OF CONTENTS
SPECIFICATIONS .................................................................................................................................. 3
安全に修理(補修)をするために............................................................................................................ 4
光学ブロック交換時の注意 ..................................................................................................................... 5
DISASSEMBLY INSTRUCTIONS........................................................................................................ 6-8
ELECTRICAL MAIN PARTS LIST ..................................................................................................... 9-13

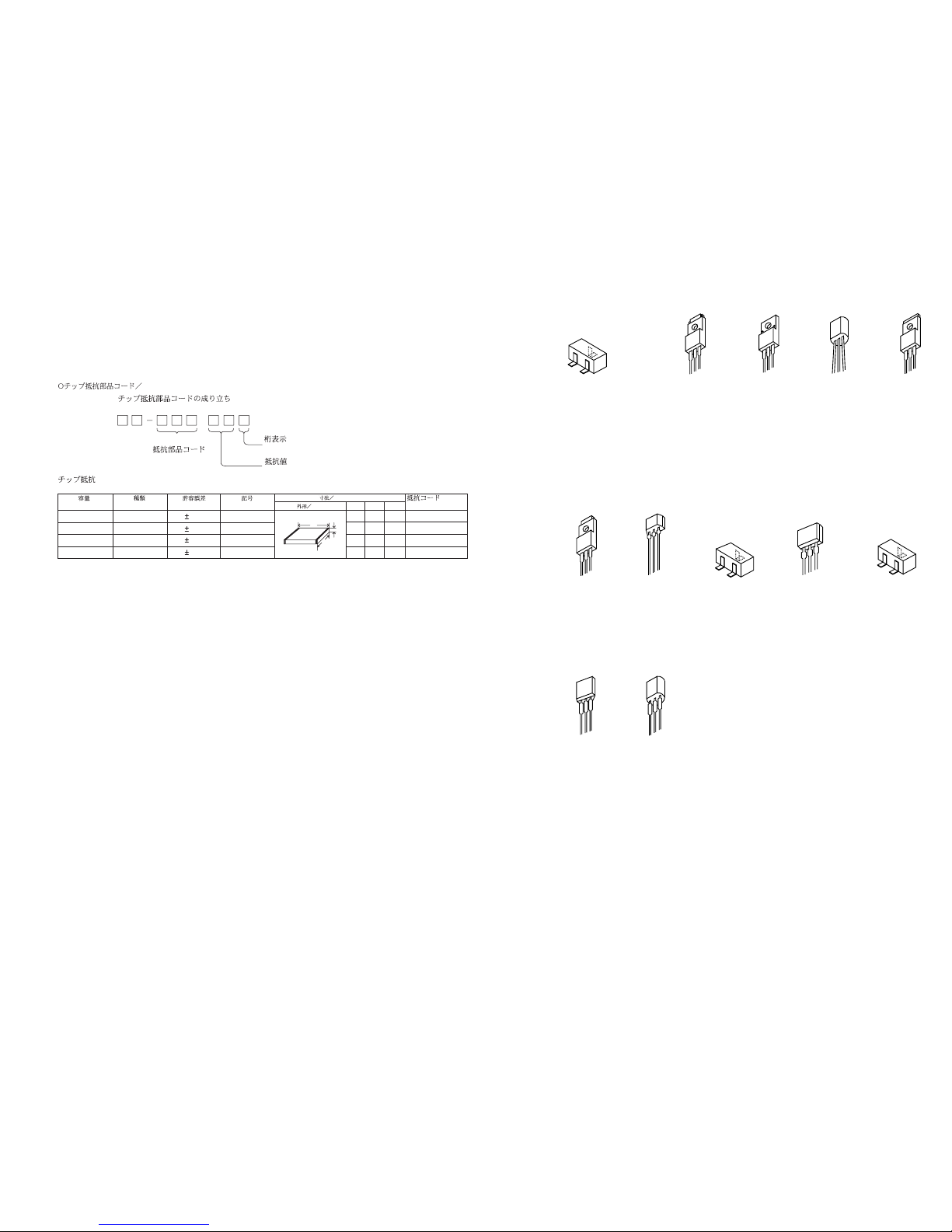

TRANSISTOR ILLUSTRATION ............................................................................................................ 14
BLOCK DIAGRAM-1 (MAIN)........................................................................................................... 15, 16
BLOCK DIAGRAM-2 (MD) .............................................................................................................. 17, 18

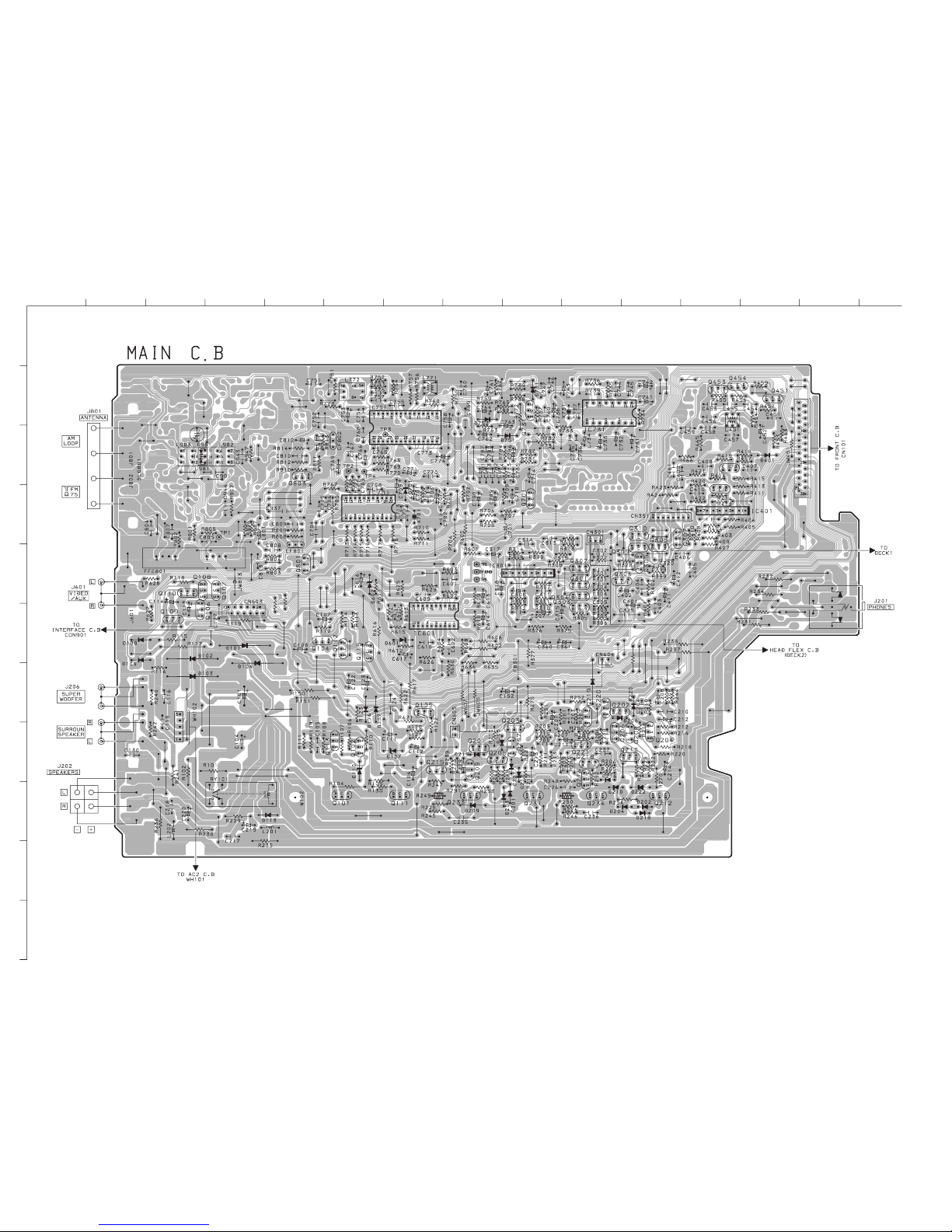

WIRING-1 (MAIN) ........................................................................................................................... 19, 20

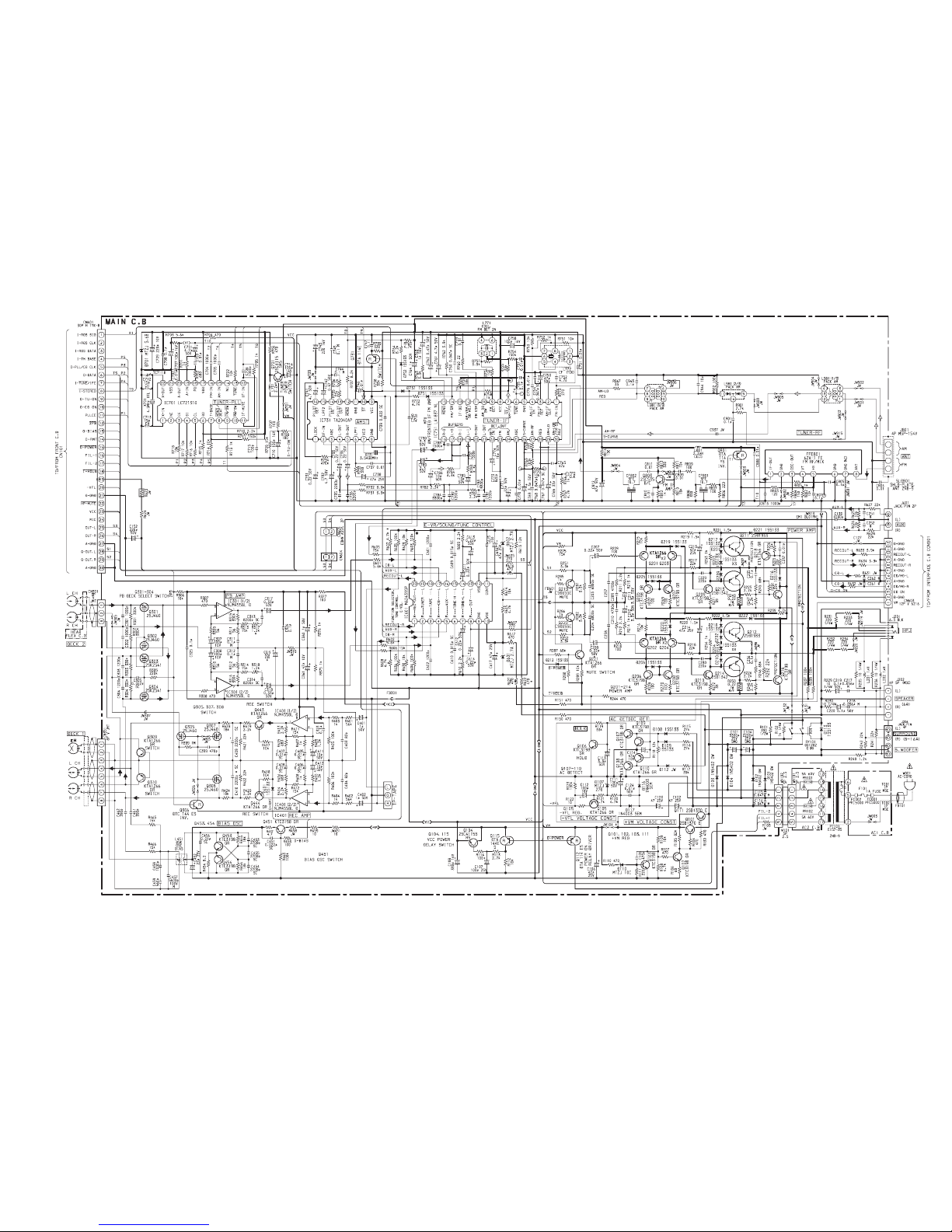

SCHEMATIC DIAGRAM-1 (MAIN).................................................................................................. 21, 22

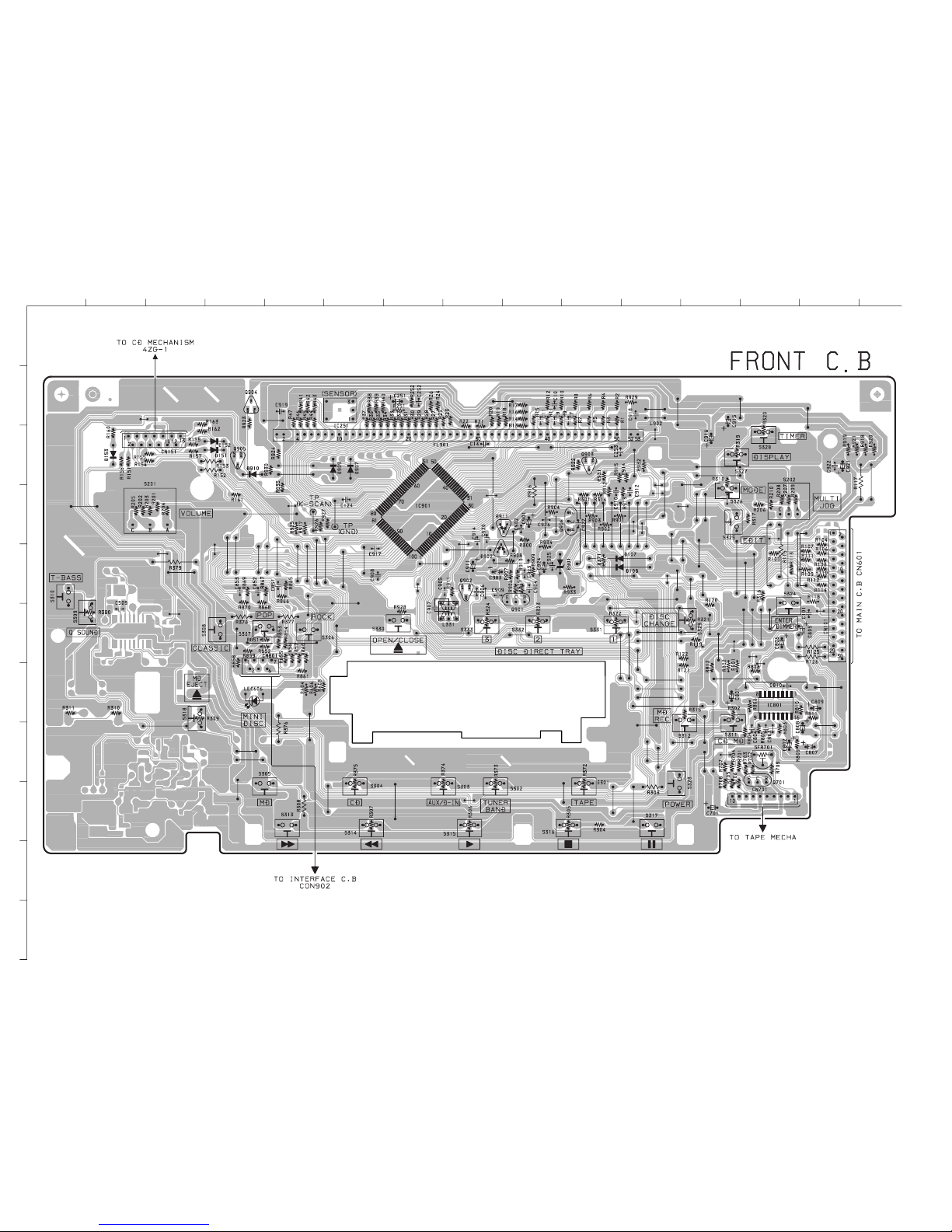

WIRING-2 (FRONT)........................................................................................................................ 23, 24

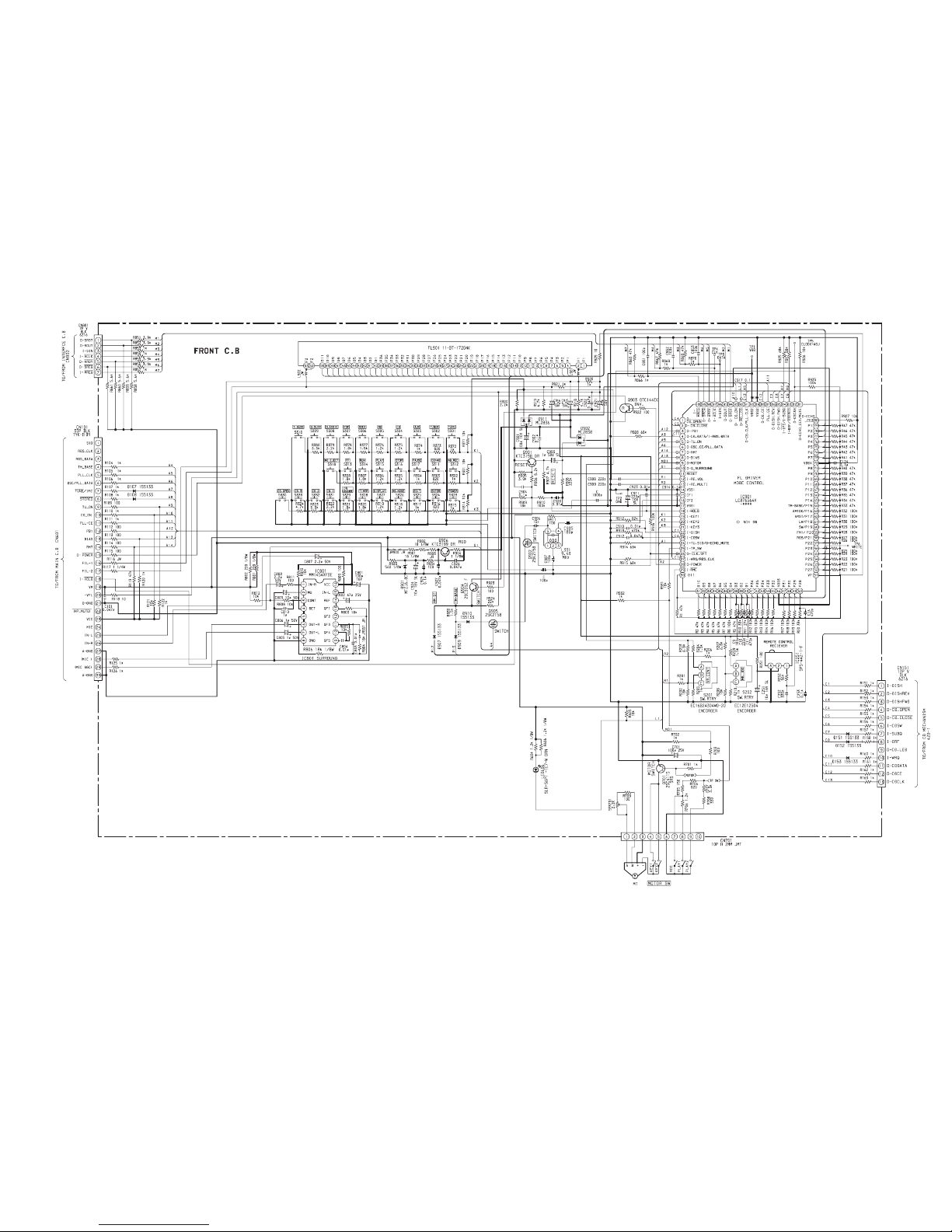

SCHEMATIC DIAGRAM-2 (FRONT) .............................................................................................. 25, 26
WIRING-3 (MD)............................................................................................................................... 27, 28
SCHEMATIC DIAGRAM-3 (MD) ..................................................................................................... 29, 30
WIRING-4 (INTERFACE)................................................................................................................ 31, 32
SCHEMATIC DIAGRAM-4 (INTERFACE) ...................................................................................... 33, 34
WIRING-5 (MECHANISM) .............................................................................................................. 35, 36
WIRING-6 (PT)...................................................................................................................................... 37
TEST MODE .................................................................................................................................... 38-41
ELECTRICAL ADJUSTMENT/PRACTICAL SERVICE FIGURE ..................................................... 42-47
IC DESCRIPTION ............................................................................................................................ 48-55
IC BLOCK DIAGRAM....................................................................................................................... 56-59
FL GRID ASSIGNMENT/ANODE CONNECTION .......................................................................... 60, 61
MECHANICAL PARTS LIST 1/1 ........................................................................................................... 62
MECHANICAL EXPLODED VIEW 1/1............................................................................................ 63, 64
TAPE MECHANISM EXPLODED VIEW 1/1 ................................................................................... 65, 66
TAPE MECHANISM PARTS LIST 1/1 .................................................................................................. 67
MD MECHANISM EXPLODED VIEW 1/4............................................................................................. 68
MD MECHANISM PARTS LIST 1/4 ...................................................................................................... 69
MD MECHANISM EXPLODED VIEW 2/4............................................................................................. 70
MD MECHANISM PARTS LIST 2/4 ...................................................................................................... 70
MD MECHANISM EXPLODED VIEW 3/4............................................................................................. 71
MD MECHANISM PARTS LIST 3/4 ...................................................................................................... 72
MD MECHANISM EXPLODED VIEW 4/4............................................................................................. 73
MD MECHANISM PARTS LIST 4/4 ...................................................................................................... 74
SPEAKER DISASSEMBLY INSTRUCTIONS....................................................................................... 75
SPEAKER PARTS LIST 1/1.................................................................................................................. 76
ACCESSORIES/PACKAGE LIST ......................................................................................................... 77
3
SPECIFICATIONS
•外観及び仕様は予告なく変更する場合があります｡
•ドルビーノイズリダクションはドルビーラボラトリーズ
ライセンシングコーポレーションからの実施権に基づき
製造されています｡
ドルビー,DOLBY及びダブルD記号はドルビーラボ
ラトリーズライセンシングコーポレーションの商標です｡
•BBE および BBE シンボルマークはBBE･サウンド･イン
コーポレイテッドの商標です｡
BBE･サウンド･インコーポレイテッドにより実施権を許
諾された商品です｡
4
製品を安全に修理（補修）するために
修理の前に「製品を安全に修理（補修）するために」をよくお読みの上、正しく修理を行ってください。
このサービスマニュアルでは、お客様が製品を安全に正しくお使いいただき、お客様や他の人々への危
害や財産への損害を未然に防止するために、修理する場合必ず下記の項目をお守りください。
!警告
!注意
この表示を無視して、誤った取り扱いをすると、人が傷害を負ったり物的損害が発
生する可能性があります。
1.!安全規格部品注意文
製品の安全性を維持する為の重要部品で、安全上特別
な規格で作られています。このマークの部品を交換す
る時は必ず指定の部品を使用してください。
2.指定部品を使用すること。
セットの部品は難燃性や耐電圧など安全上の特性を
持ったものとなっています。従って交換部品は、使用
されていたものと同じ特性の部品を使用してくださ
い。特に回路図、部品表に!印で指定されている安全
上重要な部品は必ず指定のものをご使用ください。
3.電源コードを含むＡＣ1次側のリード線の被覆を傷
つけたり、溶かしたりしないこと。
4.感電に注意すること。
内部には高電圧の部分がありますので通電時の取り
扱いに際しては注意してください。
5.次の各項目は必ず修理前と同じ状態にすること。
1）ワイヤーの半田付け状態（特にＡＣ1次側の空間距
離）
2）ワイヤーの引き回しおよび束線状態等
3）ワイヤーの種類
4）各種絶縁物の取付状態
6.部品の取り付けや配線の引き回しはもとどおりにす
ること。
安全上、チューブやテープなどの絶縁材料を使用した
り、プリント基板から浮かしてとりつけた部品があり
ます。また、内部配線は引き回しやクランパーによっ
て発熱部品や高圧部品に接近しないよう配慮されて
いますのでこれらは必ずもとどおりにしてください。
1.注意事項を守ること。
サービスの時、特に注意を要する箇所については、
キャビネット、シャーシ、部品などにラベルや捺印で
注意事項を表示しています。これらの注意書きおよび
取扱説明書等の注意事項を必おず守りください。
2.スペック銘板・注意ラベル・ヒューズラベル等の表示
文字を汚して読みにくくしないこと。
3.基板パターンの裏付け部品の修理等を行う場合、パ
ターンや部品に指定のボンドを塗布してプリン
ト基板にしっかり固定すること。
4.サービス後は安全点検すること。
サービスのために取り外したネジ、部品、配線がもと
どおりになっているか、サービスした個所の周辺で劣
化させてしまったところがないかなどを点検してく
ださい。（ワイヤー半田付け、引き回し、束線、種類、空
間距離）
5.修理（補修）時に、レーザー出力部に接近しないこと。
やむなく接近する場合は、目を閉じてください。レー
ザービームに接近することが必要になった場合、光学
ピックアップブロックの対物レンズの表面から30cm
以上離れていることを確認してください。
警告に示された次の内容を必ずお守りください。
もし守られないと、火災や感電、けがなどの重度の損害を負う原因となります。
5
光学ブロック(KSS-213C)交換時の注意
光学系ブロック内のレーザーダイオードは、衣服や人
体に帯電した静電荷等で電位差を生じることにより、
静電破壊することがあります。人体アース、作業台の
アースをとり、衣服が触れぬよう注意して下さい。
1）コネクターを接続後、右図に示すハンダ付け
を取り除いて下さい。
光学ブロック(KMS-260A)交換時の注意
光学系ブロック内のレーザーダイオードは、衣服や人
体に帯電した静電荷等で電位差を生じることにより、
静電破壊することがあります。人体アース、作業台の
アースをとり、衣服が触れぬよう注意して下さい。
1）コネクターを接続後、右図に示すハンダ付け
を取り除いて下さい。
1VEE
¡TRK –
6
DISASSEMBLY INSTRUCTIONS
1. A(BVT2+3-10W/OSLOT)のビス4本をはずす。
7ZG-9を矢印の方向にはずす。
2. A(S-SCREW,MDT)のビス2本をはずす。
B(S-SCREW,MD)のビス2本をはずす。
C(VTT+3-4)のビス4本をはずす。
MDMECHANISMをはずす。
7ZG-9
A
AAA
MDMECHANISM
FFC
FFC
HLDR,SHIELDBOT
BA
C
C
C
3. HLDR,SHIELDTOPをはずす。
HLDR,SHIELDTOP
7ZG-8A1
7

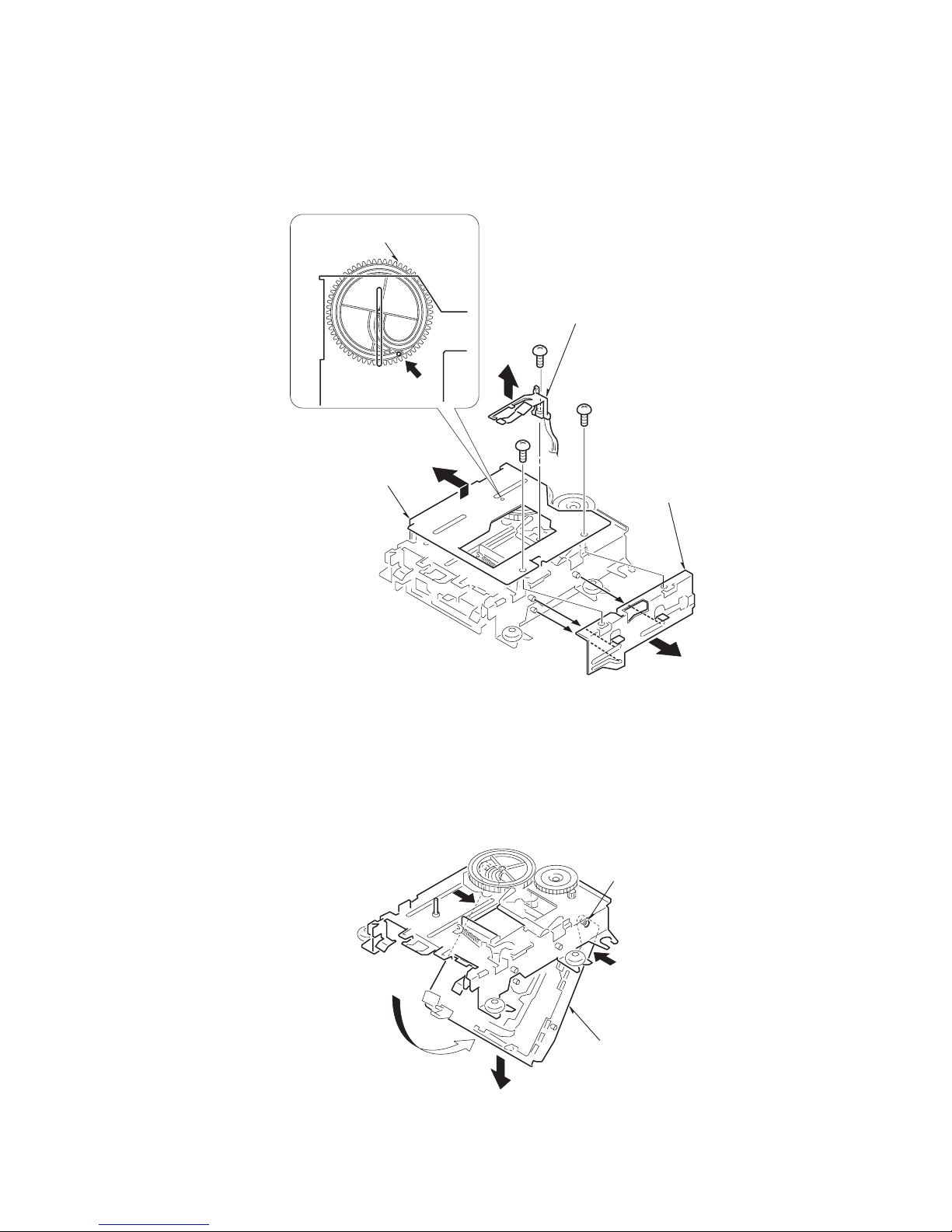

4. A(VTT+2-4)のネジ2本をはずす。
PLATEASSY,SLIDELとPLATE,SLIDERを矢印の方向にはずす。
B(VW+1.7-5W/OMFZN2C)のネジ1本をはずす。
HEAD,OWHRF325-74Aをはずす。
組立時: PLATEASSY,SLIDELの軸をCAM,LOADの矢印の位置に合わせる。
5. 7ZG-3A1を(a)の方向に動かす。
BOSSを(b)の方向に押しながら、7ZG-3A1を(c)の方向にはずす。
HEAD,OWHRF325-74A
PLATEASSY,
SLIDEL PLATE,SLIDE
R
CAM,LOAD
A
A
B
a
b
b
c
BOS
S
7ZG-3A1
8
6. CAM,LOADを矢印の方向にはずす。
組立時: LEVERASSY,CAMを矢印の方向に最大まで動かす。
LEVER,SWHの軸にCAM,LOADの基準穴が最も近くなる状態にする。
CAM,LOADをGEAR,IDLER2の歯と噛みあうようにセットする。
LEVERASSY,CAM
GEAR,IDLER2
CAM,LOAD基準穴
LEVER,SWHの軸
CAM,LOAD
9
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
ELECTRICAL MAIN PARTS LIST
IC
87-017-888-080 1A IC,NJM4558MD
87-A20-870-010 1A IC,GP1F37R
87-A20-971-040 1A C-IC,SN74LV14APW
87-A20-707-010 2B C-IC,CXA2523AR
87-A20-708-010 2D C-IC,CXD2652AR
87-A20-709-040 1H C-IC,BD7910FV
87-ZG9-607-010 2M C-IC,CXP81952M-523R
87-ZG9-606-040 2M C-IC,MN41V4400SJ-08
87-A20-755-080 1B C-IC,AK93C45AF
87-A20-710-040 1B C-IC,S-8110AMP
87-A20-711-040 1E C-IC,BA5970FP
87-A20-712-040 1B C-IC,BA6417F
87-A21-110-040 2A C-IC,AK4519VF
87-017-853-040 1B IC,NJM2100V
87-A20-797-040 1B C-IC,NJU7221U30
87-A20-798-040 1B C-IC,NJU7221U35
87-A20-714-040 1B C-IC,NJM2370U33
87-017-889-010 1A IC,NJM4558LD
87-A20-715-010 1C IC,M62439SP
87-070-127-110 1C IC,LC72131 D
87-A20-716-010 1E IC,TA2040AP
87-A20-913-010 1D IC,LA1837NL
87-A21-103-040 1E C-IC,MM1454XFBE
87-A20-914-010 1B IC,SPS-442-1-F
8Z-NB9-601-010 1M C-IC,LC876564V
TRANSISTOR
89-213-750-010 1A TR,2SB1375 (25W)
87-A30-076-080 0E C-TR,2SC3052F
87-A30-071-080 0E C-TR,RT1N 144C
87-A30-075-080 0E C-TR,2SA1235F
87-026-225-080 1A FET,2SJ106GR
87-A30-072-080 0E C-TR,RT1P 144C
87-A30-074-080 0E C-TR,RT1P 141C
87-A30-087-080 0E C-FET,2SK2158
87-026-423-080 0E C-TR RN2305
89-115-884-080 0E CHIP -TRANSISTER 2SA1588Y
89-341-164-080 0E CHIP-TRANSISTOR,2SC4116 Y
87-026-412-080 0E C-TR RN1305
89-213-702-010 1A TR,2SB1370 (1.8W)
87-026-610-080 0E TR,KTC3198GR
87-A30-196-080 0E TR,2SC4115SRS
87-026-609-080 0E TR,KTA1266GR
87-026-269-080 0E TR,DTA114ES
87-026-219-080 0E TR,DTA144ES (0.3W)
87-A30-256-010 1A TR,2SD1933
87-A30-255-010 1A TR,2SB1342
87-A30-047-080 0E TR,CSD655E
87-A30-091-080 1E FET,2SJ460
87-A30-090-080 0E FET,2SK2541
87-026-218-080 0E TR,DTC144ES (0.2W)
87-026-214-080 0E TR,DTA114YS (0.3W)
89-305-352-380 0E TR,2SC535(B/C)
87-026-210-080 0E CHIP-TR,DTC144EK
87-A30-198-080 0E TR,KTC3199GR
DIODE
87-A40-304-080 0E ZENER,DZ6.2M
87-A40-313-080 0E C-DIODE,MC 2840
87-A40-469-080 0E C-DIODE,HSM2838CTR
87-A40-468-080 0E C-DIODE,HSM2836CTR
87-A40-299-080 0E ZENER,DZ5.1M
87-001-166-080 0E DIODE,1SS301
87-A40-412-040 0E C-DIODE,SB05-05CP
87-A40-393-090 0E DIODE,1N5402GW(F20)
87-A40-336-080 0E ZENER,MTZJ27D T-72
87-020-465-080 0E DIODE,1SS133 (110MA)
87-A40-345-080 0E ZENER,MTZJ10C
87-070-274-080 0E DIODE,1N4003 SEM
87-A40-466-080 0E ZENER,MTZJ2.7A
87-017-931-080 0E ZENER,MTZJ5.6B
87-A40-509-080 0E ZENER,MTZJ6.8C
87-A40-270-080 0E C-DIODE,MC2838
87-A40-269-080 0E C-DIODE,MC2836
MAIN C.B
C101 87-016-495-090 1B CAP,E 3300-25 SMG
C104 87-A10-011-090 2A CAP,E 2200-25 SMG
C105 87-018-127-080 0E CAP, CER 470P-50V
C106 87-010-260-080 0E CAP, ELECT 47-25V
C107 87-010-384-080 0E CAP, ELECT 100-25V
C108 87-010-381-080 0E CAP, ELECT 330-16V
C111 87-010-247-080 0E CAP, ELECT 100-50V
C112 87-010-263-080 0E CAP, ELECT 100-10V
C113 87-010-403-080 0E CAP, ELECT 3.3-50V
C114 87-010-374-080 0E CAP, ELECT 47-10V
C115 87-A11-007-080 0E CAP,M 0.047-50 J DE
C116 87-A11-007-080 0E CAP,M 0.047-50 J DE
C122 87-010-384-080 0E CAP, ELECT 100-25V
C123 87-010-384-080 0E CAP, ELECT 100-25V
C124 87-A11-132-080 0E CAP,TC U 0.01-50 K B
C130 87-018-131-080 0E CAP, CER 1000P-50V
C152 87-010-409-080 1A CAP,E 220-50 SME
C207 87-010-544-080 0E CAP, ELECT 0.1-50V
C208 87-010-544-080 0E CAP, ELECT 0.1-50V
C209 87-018-133-080 0E CAPACITOR,CER 4700P-16V
C210 87-018-133-080 0E CAPACITOR,CER 4700P-16V
C211 87-010-403-080 0E CAP, ELECT 3.3-50V
C212 87-010-403-080 0E CAP, ELECT 3.3-50V
C213 87-010-260-080 0E CAP, ELECT 47-25V
C214 87-010-260-080 0E CAP, ELECT 47-25V
C217 87-A11-008-080 0E CAP,M 0.056-50 J DE
C218 87-A11-008-080 0E CAP,M 0.056-50 J DE
C219 87-010-544-080 0E CAP, ELECT 0.1-50V
C220 87-010-544-080 0E CAP, ELECT 0.1-50V
C229 87-018-123-080 0E CAP, CER 220P-50V
C230 87-018-123-080 0E CAP, CER 220P-50V
C235 87-018-209-080 0E CAP, CER 0.1-50V
C236 87-018-209-080 0E CAP, CER 0.1-50V
C237 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C301 87-018-131-080 0E CAP, CER 1000P-50V
C302 87-018-131-080 0E CAP, CER 1000P-50V
C303 87-018-195-080 0E CAP, CER 1200P-16V
C304 87-018-195-080 0E CAP, CER 1200P-16V
C307 87-010-263-080 0E CAP, ELECT 100-10V
C308 87-010-263-080 0E CAP, ELECT 100-10V
C311 87-A10-773-080 0E CAP,M 0.10-50 J
C312 87-A10-773-080 0E CAP,M 0.10-50 J
C315 87-010-374-080 0E CAP, ELECT 47-10V
C317 87-010-546-080 0E CAP, ELECT 0.33-50V
C318 87-010-546-080 0E CAP, ELECT 0.33-50V
C323 87-018-209-080 0E CAP, CER 0.1-50V
C325 87-018-209-080 0E CAP, CER 0.1-50V
C326 87-018-209-080 0E CAP, CER 0.1-50V
C360 87-010-401-080 0E CAP, ELECT 1-50V
C361 87-010-374-080 0E CAP, ELECT 47-10V
C399 87-018-127-080 0E CAP, CER 470P-50V
C401 87-010-401-080 0E CAP, ELECT 1-50V
C402 87-010-401-080 0E CAP, ELECT 1-50V
C403 87-018-118-080 0E CAP,TC-U 82P-50 B
C404 87-018-118-080 0E CAP,TC-U 82P-50 B
C411 87-010-405-080 0E CAP, ELECT 10-50V
C412 87-010-405-080 0E CAP, ELECT 10-50V
C452 87-010-382-080 0E CAP, ELECT 22-25V
C458 87-018-131-080 0E CAP, CER 1000P-50V
C459 87-018-128-080 0E CAP, CERA-SOL SS 560P
10
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
C461 87-018-126-080 0E CAP,TC-U 390P-50 B
C462 87-018-126-080 0E CAP,TC-U 390P-50 B
C601 87-018-195-080 0E CAP, CER 1200P-16V
C602 87-018-195-080 0E CAP, CER 1200P-16V
C611 87-010-545-080 0E CAP, ELECT 0.22-50V
C612 87-010-545-080 0E CAP, ELECT 0.22-50V
C613 87-010-545-080 0E CAP, ELECT 0.22-50V
C614 87-010-545-080 0E CAP, ELECT 0.22-50V
C615 87-018-104-080 0E CAP,TC-U 10P-50 SL
C616 87-010-260-080 0E CAP, ELECT 47-25V
C617 87-010-260-080 0E CAP, ELECT 47-25V
C701 87-010-404-080 0E CAP, ELECT 4.7-50V
C702 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C703 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C704 87-018-131-080 0E CAP, CER 1000P-50V
C705 87-018-131-080 0E CAP, CER 1000P-50V
C706 87-018-131-080 0E CAP, CER 1000P-50V
C707 87-010-112-080 0E CAP, ELECT 100-16V
C708 87-A11-144-080 0E CAP,TC U 0.1-50 K B
C709 87-010-248-080 0E CAP, ELECT 220-10V
C710 87-010-112-080 0E CAP, ELECT 100-16V
C712 87-018-149-080 0E CAP,TC-U 15P-50 CH
C713 87-018-149-080 0E CAP,TC-U 15P-50 CH
C714 87-010-112-080 0E CAP, ELECT 100-16V
C715 87-018-119-080 0E CAP, CER 100P-50V
C731 87-010-545-080 0E CAP, ELECT 0.22-50V
C732 87-010-404-080 0E CAP, ELECT 4.7-50V
C733 87-010-545-080 0E CAP, ELECT 0.22-50V
C734 87-010-545-080 0E CAP, ELECT 0.22-50V
C735 87-018-132-080 0E CAP, CER 2200P-16V
C736 87-018-132-080 0E CAP, CER 2200P-16V
C737 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C738 87-010-260-080 0E CAP, ELECT 47-25V
C740 87-018-127-080 0E CAP, CER 470P-50V
C741 87-010-404-080 0E CAP, ELECT 4.7-50V
C742 87-010-400-080 0E CAP, ELECT 0.47-50V
C743 87-010-101-080 0E CAP, ELECT 220-16
C746 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C747 87-A11-144-080 0E CAP,TC U 0.1-50 K B
C751 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C752 87-018-143-080 0E CAP,TC-U 4.7P-50 CH
C753 87-010-408-080 0E CAP, ELECT 47-50V
C755 87-A11-144-080 0E CAP,TC U 0.1-50 K B
C757 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C758 87-010-112-080 0E CAP, ELECT 100-16V
C759 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C761 87-010-404-080 0E CAP, ELECT 4.7-50V
C762 87-010-400-080 0E CAP, ELECT 0.47-50V
C763 87-010-401-080 0E CAP, ELECT 1-50V
C764 87-010-401-080 0E CAP, ELECT 1-50V
C765 87-018-115-080 0E CAP, CER 47P-50V
C766 87-010-407-080 0E CAP, ELECT 33-50V
C768 87-018-208-080 0E CAP 0.047-50F
C769 87-010-403-080 0E CAP, ELECT 3.3-50V
C770 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C771 87-010-406-080 0E CAP, ELECT 22-50
C773 87-018-130-080 0E CAP, CER 820P-50V
C774 87-010-405-080 0E CAP, ELECT 10-50V
C776 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C781 87-018-195-080 0E CAP, CER 1200P-16V
C782 87-018-195-080 0E CAP, CER 1200P-16V
C783 87-018-199-080 0E CAP, CER 3300P
C784 87-018-199-080 0E CAP, CER 3300P
C785 87-010-405-080 0E CAP, ELECT 10-50V
C786 87-010-405-080 0E CAP, ELECT 10-50V
C787 87-018-195-080 0E CAP, CER 1200P-16V
C788 87-018-195-080 0E CAP, CER 1200P-16V
C789 87-010-403-080 0E CAP, ELECT 3.3-50V
C790 87-010-403-080 0E CAP, ELECT 3.3-50V
C804 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C805 87-010-401-040 0E CAP,E 1-50 SME
C807 87-A11-144-080 0E CAP,TC U 0.1-50 K B
C808 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C809 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C810 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C811 87-018-134-080 0E CAPACITOR,TC-U 0.01-16
C812 87-010-408-080 0E CAP, ELECT 47-50V
C813 87-018-131-080 0E CAP, CER 1000P-50V
C901 87-018-209-080 0E CAP, CER 0.1-50V
C943 87-A11-144-080 0E CAP,TC U 0.1-50 K B
C944 87-018-104-080 0E CAP,TC-U 10P-50 SL
CF801 87-008-261-010 1A FILTER, SFE10.7MA5-A
CF802 87-008-261-010 1A FILTER, SFE10.7MA5-A
CN301 87-A60-620-010 0E CONN,3P V 2MM JMT
CN351 87-A60-625-010 0E CONN,8P V 2MM JMT
CN601 87-099-719-010 1B CONN,30P TYK-B(X)
CN603 87-099-014-010 0E CONN,12P 6216 V
CN605 84-ZG1-647-010 0E CONN ASSY,2P
FFE801 A8-6ZA-192-030 2Y 6ZA-1 FEJNM
J201 87-A60-602-010 1A JACK,DIA6.3 BLK ST W/SW TC
J202 87-A60-238-010 1A TERMINAL,SP 4P (MSC)
J206 87-A60-641-010 1A JACK,PIN 4P R/W/B JALCO
J601 87-A60-881-010 0E JACK,PIN 2P MSP 242V05 PBSN
J801 87-A60-202-010 1A TERMINAL,ANT 4P MSP-154V-02
L201 87-003-383-010 1A COIL,1UH-S
L202 87-003-383-010 1A COIL,1UH-S
L451 87-007-342-010 0E COIL,OSC 85K BIAS
L701 87-005-847-080 0E COIL,2.2UH(CECS)
L771 87-A50-266-010 1A COIL,FM DET-2N(TOK)
L772 87-A90-053-010 1C FLTR,PCFMT-060(TOK)
L801 87-005-847-080 0E COIL,2.2UH(CECS)
L981 8Z-NFA-664-010 2M COIL,AMPACK 4L(TOK)
R249 87-A00-258-080 0E RES,M/F 0.22-1W J
R250 87-A00-258-080 0E RES,M/F 0.22-1W J
RY101 87-A90-464-010 1C RELAY, DG12D2-O(M)
T1 87-A60-317-010 0E TERMINAL, 1P MSC
T2 87-A60-317-010 0E TERMINAL, 1P MSC
W101 83-NE2-618-110 1B F-CABEL,5P-2.5
WH102 87-A90-459-010 0E HLDR,WIRE 2.5-5P
X701 87-A70-061-010 1A VIB,XTAL 4.500MHZ CSA-309
X731 87-030-394-010 1B VIB,CER CSA3.6MGF228
FRONT C.B
C9 87-010-322-080 0E C-CAP,S 100P-50 CH
C10 87-012-156-080 0E C-CAP,S 220P-50 CH
C11 87-012-140-080 0E C-CAP,S 470P-50 CH
C14 87-012-140-080 0E C-CAP,S 470P-50 CH
C101 87-010-194-080 0E CAP, CHIP 0.047
C124 87-010-196-080 0E CHIP CAPACITOR,0.1-25
C251 87-010-075-040 0E CAP,E 10-16 5L
C252 87-012-157-080 0E C-CAP,S 330P-50 CH
C253 87-010-196-080 0E CHIP CAPACITOR,0.1-25
C701 87-010-384-040 0E CAP,E 100-25 SME
C801 87-010-112-040 0E CAP,E 100-16
C802 87-010-260-040 0E CAP,E 47-25 SME
C803 87-010-197-080 0E CAP, CHIP 0.01 DM
C804 87-010-197-080 0E CAP, CHIP 0.01 DM
C805 87-A11-144-080 0E CAP,TC U 0.1-50 K B
C806 87-010-401-040 0E CAP,E 1-50 SME
C807 87-010-402-040 0E CAP,E 2.2-50 SME
C808 87-010-402-040 0E CAP,E 2.2-50 SME
C809 87-010-405-040 0E CAP,E 10-50
C810 87-010-805-080 0E C-CAP,S 1-16 Z F
C851 87-010-322-080 0E C-CAP,S 100P-50 CH
C852 87-010-322-080 0E C-CAP,S 100P-50 CH
C853 87-010-322-080 0E C-CAP,S 100P-50 CH
C901 87-010-555-040 0E CAP,E 100-10 GAS
C902 87-010-196-080 0E CHIP CAPACITOR,0.1-25
11
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
C903 87-010-494-040 0E CAP,E 1-50 GAS
C904 87-010-196-080 0E CHIP CAPACITOR,0.1-25
C905 87-012-155-080 0E C-CAP 180P-50CH
C906 87-010-312-080 0E C-CAP,S 15P-50 CH
C907 87-010-322-080 0E C-CAP,S 100P-50 CH
C908 87-012-156-080 0E C-CAP,S 220P-50 CH
C909 87-012-156-080 0E C-CAP,S 220P-50 CH
C910 87-010-197-080 0E CAP, CHIP 0.01 DM
C911 87-A10-189-040 0E CAP,E 220-10
C912 87-010-194-080 0E CAP, CHIP 0.047
C914 87-010-196-080 0E CHIP CAPACITOR,0.1-25
C915 87-010-404-040 0E CAP,E 4.7-50 SME
C916 87-010-404-040 0E CAP,E 4.7-50 SME
C917 87-010-196-080 0E CHIP CAPACITOR,0.1-25
C918 87-010-190-080 0E S CHIP F 0.01
C919 87-010-190-080 0E S CHIP F 0.01
C920 87-010-197-080 0E CAP, CHIP 0.01 DM
C921 87-010-408-040 0E CAP,E 47-50 SME
C922 87-010-194-080 0E CAP, CHIP 0.047
C923 87-010-197-080 0E CAP, CHIP 0.01 DM
C924 87-010-075-040 0E CAP,E 10-16 5L
C925 87-010-196-080 0E CHIP CAPACITOR,0.1-25
C926 87-010-194-080 0E CAP, CHIP 0.047
C927 87-010-194-080 0E CAP, CHIP 0.047
CN101 87-099-720-010 1B CONN,30P TYK-B(P)
CN151 87-099-015-010 0E CONN,13P 6216V
CN701 87-A60-674-010 0E CONN,10P H 2MM JMT
CN801 87-099-195-010 0E CONN,7P 6216 V
FL901 8Z-NB9-602-010 2B FL,11-BT-172GNK
L331 87-A50-333-010 0E COIL,OSC 9.43MHZ
LED606 87-A40-619-080 0E LED,SLR-56PT-TE7-W GRN
S201 87-A90-535-010 1B SW,RTRY EC16B24304
S202 87-A90-950-010 1B SW,RTRY EC12E12504 ENCORDER
S301 87-A91-024-080 0E SW,TACT KSH0611BT
S302 87-A91-024-080 0E SW,TACT KSH0611BT
S303 87-A91-024-080 0E SW,TACT KSH0611BT
S304 87-A91-024-080 0E SW,TACT KSH0611BT
S305 87-A91-024-080 0E SW,TACT KSH0611BT
S306 87-A91-024-080 0E SW,TACT KSH0611BT
S307 87-A91-024-080 0E SW,TACT KSH0611BT
S308 87-A91-024-080 0E SW,TACT KSH0611BT
S309 87-A91-024-080 0E SW,TACT KSH0611BT
S310 87-A91-024-080 0E SW,TACT KSH0611BT
S311 87-A91-024-080 0E SW,TACT KSH0611BT
S312 87-A91-024-080 0E SW,TACT KSH0611BT
S313 87-A91-024-080 0E SW,TACT KSH0611BT
S314 87-A91-024-080 0E SW,TACT KSH0611BT
S315 87-A91-024-080 0E SW,TACT KSH0611BT
S316 87-A91-024-080 0E SW,TACT KSH0611BT
S317 87-A91-024-080 0E SW,TACT KSH0611BT
S318 87-A91-024-080 0E SW,TACT KSH0611BT
S323 87-A91-024-080 0E SW,TACT KSH0611BT
S324 87-A91-024-080 0E SW,TACT KSH0611BT
S325 87-A91-024-080 0E SW,TACT KSH0611BT
S326 87-A91-024-080 0E SW,TACT KSH0611BT
S327 87-A91-024-080 0E SW,TACT KSH0611BT
S328 87-A91-024-080 0E SW,TACT KSH0611BT
S329 87-A91-024-080 0E SW,TACT KSH0611BT
S330 87-A91-024-080 0E SW,TACT KSH0611BT
S331 87-A91-024-080 0E SW,TACT KSH0611BT
S332 87-A91-024-080 0E SW,TACT KSH0611BT
S333 87-A91-024-080 0E SW,TACT KSH0611BT
SFR701 87-A90-556-080 0E SFR,2.2K H HOKU
AC1 C.B
!
87-033-213-080 0E CLAMP, FUSE
!
F101 87-035-190-010 1A FUSE, 2AT
AC2 C.B
!
PR101 87-026-681-080 0E PROTECTOR,5A 491SERIES 60V
!
PR102 87-026-681-080 0E PROTECTOR,5A 491SERIES 60V
!
PT101 8Z-NB9-605-010 2M PT,D ZNB-9
WH101 87-A90-459-010 0E HLDR,WIRE 2.5-5P
INTERFACE C.B
C101 87-010-196-080 0E CHIP CAPACITOR,0.1-25
C102 87-010-101-080 0E CAP, ELECT 220-16
C104 87-010-370-040 0E CAP,E 330-6.3 SME
C105 87-010-380-080 0E CAP, ELECT 47-16V
C106 87-010-101-080 0E CAP, ELECT 220-16
C201 87-010-402-080 0E CAP, ELECT 2.2-50V
C202 87-010-402-080 0E CAP, ELECT 2.2-50V
C203 87-012-156-080 0E C-CAP,S 220P-50 CH
C204 87-012-156-080 0E C-CAP,S 220P-50 CH
C205 87-010-180-080 0E C-CER 1500P
C206 87-010-180-080 0E C-CER 1500P
C207 87-010-404-080 0E CAP, ELECT 4.7-50V
C208 87-010-404-080 0E CAP, ELECT 4.7-50V
C251 87-010-408-080 0E CAP, ELECT 47-50V
C252 87-010-196-080 0E CHIP CAPACITOR,0.1-25
C401 87-010-178-080 0E CHIP CAP 1000P
C402 87-010-178-080 0E CHIP CAP 1000P
C403 87-010-196-080 0E CHIP CAPACITOR,0.1-25
C404 87-010-196-080 0E CHIP CAPACITOR,0.1-25
C411 87-012-140-080 0E CAP 470P
C421 87-010-196-080 0E CHIP CAPACITOR,0.1-25
CON901 87-A60-056-010 0E CONN,12P V 9604S-12C
CON902 87-A60-060-010 0E CONN,07P V 9604S-07C
CON903 87-009-030-010 0E CONNECTOR 2P PH M
CON904 87-A60-061-010 0E CONN,06P V 9604S-06C
CON905 87-A60-423-010 0E CONN,14P V TOC-B
CON906 87-A60-422-010 0E CONN,8P V TOC-B
R405 87-A50-189-080 0E C-COIL,S BLM21B272S
MD C.B
C100 87-016-296-080 1A C-CAP,TN 22-4SV(A)
C101 87-016-296-080 1A C-CAP,TN 22-4SV(A)
C102 87-012-286-080 0E CAP, U 0.01-25
C103 87-010-787-080 0E CAP, U 0.022-25
C104 87-010-662-080 0E C-CAP,E 22-6.3
C105 87-010-831-080 0E C-CAP,U,0.1-16F
C106 87-016-462-080 0E C-CAP,S 1-16 F
C107 87-012-195-080 0E C-CAP,U 100P-50CH
C108 87-012-274-080 0E CHIP CAP,U 1000P-50B
C109 87-016-436-080 1B C-CAP,TN 47-4(B2)
C111 87-016-296-080 1A C-CAP,TN 22-4SV(A)
C112 87-012-286-080 0E CAP, U 0.01-25
C113 87-012-284-080 0E CAP, U 6800P-50
C114 87-010-828-080 0E CHIP CAPACITOR,U 0.033-25F
C115 87-A10-369-080 0E C-CAP,S 0.47-16 K B
C116 87-012-282-080 0E CAP, U 4700P-50
C117 87-016-462-080 0E C-CAP,S 1-16 F
C118 87-012-282-080 0E CAP, U 4700P-50
C119 87-016-491-080 0E C-CAP,S 0.22-16 FZ
C120 87-010-787-080 0E CAP, U 0.022-25
C121 87-012-286-080 0E CAP, U 0.01-25
C122 87-010-829-080 0E CAP, U 0.047-16
C123 87-012-286-080 0E CAP, U 0.01-25
C124 87-010-662-080 0E C-CAP,E 22-6.3
C125 87-010-662-080 0E C-CAP,E 22-6.3
C126 87-010-831-080 0E C-CAP,U,0.1-16F
C201 87-010-831-080 0E C-CAP,U,0.1-16F
C202 87-010-831-080 0E C-CAP,U,0.1-16F
C203 87-010-785-080 0E C-CAP,U0.015-25BK
C204 87-016-461-080 0E C-CAP,S 0.47-16F
12
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
C205 87-010-831-080 0E C-CAP,U,0.1-16F
C206 87-012-270-080 0E CAP, U 470P-50
C207 87-016-461-080 0E C-CAP,S 0.47-16F
C208 87-012-286-080 0E CAP, U 0.01-25
C209 87-010-831-080 0E C-CAP,U,0.1-16F
C210 87-012-172-080 0E CAPACITOR CHIP U 10P CH
C211 87-012-172-080 0E CAPACITOR CHIP U 10P CH
C212 87-012-195-080 0E C-CAP,U 100P-50CH
C213 87-010-662-080 0E C-CAP,E 22-6.3
C214 87-012-274-080 0E CHIP CAP,U 1000P-50B
C217 87-012-188-080 0E C-CAP,U 47P-50 CH
C218 87-012-172-080 0E CAPACITOR CHIP U 10P CH
C219 87-016-296-080 1A C-CAP,TN 22-4SV(A)
C220 87-010-662-080 0E C-CAP,E 22-6.3
C221 87-010-831-080 0E C-CAP,U,0.1-16F
C222 87-016-444-080 1B C-CAP,TN 47-10 F95E
C223 87-010-831-080 0E C-CAP,U,0.1-16F
C224 87-A10-685-080 0E C-CAP,S 470P-100 J CH
C225 87-010-831-080 0E C-CAP,U,0.1-16F
C226 87-010-831-080 0E C-CAP,U,0.1-16F
C227 87-012-274-080 0E CHIP CAP,U 1000P-50B
C228 87-012-274-080 0E CHIP CAP,U 1000P-50B
C229 87-012-274-080 0E CHIP CAP,U 1000P-50B
C232 87-012-274-080 0E CHIP CAP,U 1000P-50B
C233 87-012-274-080 0E CHIP CAP,U 1000P-50B
C236 87-010-831-080 0E C-CAP,U,0.1-16F
C300 87-010-831-080 0E C-CAP,U,0.1-16F
C301 87-010-831-080 0E C-CAP,U,0.1-16F
C302 87-010-831-080 0E C-CAP,U,0.1-16F
C305 87-016-462-080 0E C-CAP,S 1-16 F
C307 87-010-831-080 0E C-CAP,U,0.1-16F
C308 87-010-831-080 0E C-CAP,U,0.1-16F
C311 87-010-662-080 0E C-CAP,E 22-6.3
C312 87-012-195-080 0E C-CAP,U 100P-50CH
C321 87-012-274-080 0E CHIP CAP,U 1000P-50B
C322 87-012-274-080 0E CHIP CAP,U 1000P-50B
C323 87-012-274-080 0E CHIP CAP,U 1000P-50B
C324 87-012-274-080 0E CHIP CAP,U 1000P-50B
C325 87-012-274-080 0E CHIP CAP,U 1000P-50B
C400 87-010-831-080 0E C-CAP,U,0.1-16F
C401 87-010-831-080 0E C-CAP,U,0.1-16F
C402 87-010-831-080 0E C-CAP,U,0.1-16F
C403 87-010-831-080 0E C-CAP,U,0.1-16F
C404 87-010-831-080 0E C-CAP,U,0.1-16F
C405 87-010-661-080 0E C-CAP,E 10-16
C406 87-010-779-080 0E C-CAP,E 100-6.3
C407 87-012-197-080 0E C-CAP,U 150P-50 CH
C408 87-012-197-080 0E C-CAP,U 150P-50 CH
C411 87-012-271-080 0E CAP, U 560P-50
C412 87-012-271-080 0E CAP, U 560P-50
C413 87-012-197-080 0E C-CAP,U 150P-50 CH
C414 87-012-197-080 0E C-CAP,U 150P-50 CH
C417 87-012-268-080 0E C-CAP,U 330P-50 B
C418 87-012-268-080 0E C-CAP,U 330P-50 B
C423 87-012-286-080 0E CAP, U 0.01-25
C424 87-012-286-080 0E CAP, U 0.01-25
C429 87-012-286-080 0E CAP, U 0.01-25
C430 87-012-286-080 0E CAP, U 0.01-25
C431 87-010-779-080 0E C-CAP,E 100-6.3
C434 87-010-831-080 0E C-CAP,U,0.1-16F
C501 87-010-831-080 0E C-CAP,U,0.1-16F
C502 87-010-831-080 0E C-CAP,U,0.1-16F
C503 87-010-662-080 0E C-CAP,E 22-6.3
C504 87-010-831-080 0E C-CAP,U,0.1-16F
C505 87-010-662-080 0E C-CAP,E 22-6.3
C506 87-010-831-080 0E C-CAP,U,0.1-16F
C507 87-010-661-080 0E C-CAP,E 10-16
C508 87-010-831-080 0E C-CAP,U,0.1-16F
C509 87-010-662-080 0E C-CAP,E 22-6.3
C510 87-010-831-080 0E C-CAP,U,0.1-16F
C511 87-010-661-080 0E C-CAP,E 10-16
C513 87-010-661-080 0E C-CAP,E 10-16
C514 87-010-661-080 0E C-CAP,E 10-16
C515 87-012-337-080 0E C-CAP,U 56P-50 CH
C516 87-012-337-080 0E C-CAP,U 56P-50 CH
C517 87-012-278-080 0E C-CAP,U 2200P-50 B
C518 87-012-278-080 0E C-CAP,U 2200P-50 B
C519 87-010-831-080 0E C-CAP,U,0.1-16F
C520 87-010-661-080 0E C-CAP,E 10-16
C521 87-010-831-080 0E C-CAP,U,0.1-16F
C522 87-010-661-080 0E C-CAP,E 10-16
C523 87-010-662-080 0E C-CAP,E 22-6.3
C524 87-010-662-080 0E C-CAP,E 22-6.3
C525 87-012-274-080 0E CHIP CAP,U 1000P-50B
C526 87-012-274-080 0E CHIP CAP,U 1000P-50B
C527 87-010-661-080 0E C-CAP,E 10-16
C528 87-010-661-080 0E C-CAP,E 10-16
C530 87-010-831-080 0E C-CAP,U,0.1-16F
C531 87-010-831-080 0E C-CAP,U,0.1-16F
C600 87-010-662-080 0E C-CAP,E 22-6.3
C601 87-010-779-080 0E C-CAP,E 100-6.3
C602 87-010-779-080 0E C-CAP,E 100-6.3
C603 87-010-662-080 0E C-CAP,E 22-6.3
C604 87-010-779-080 0E C-CAP,E 100-6.3
C605 87-012-286-080 0E CAP, U 0.01-25
C607 87-010-831-080 0E C-CAP,U,0.1-16F
C608 87-010-831-080 0E C-CAP,U,0.1-16F
CN400 87-A60-027-080 1B C-CONN,8P H WHT
CN401 87-A60-062-010 0E CONN,05P V 9604S-05C
FB501 87-A90-828-080 0E C-F-BEAD, BK1608LM182
L100 87-A50-117-080 0E C-COIL,10UHLQH3C
L101 87-A50-012-080 0E C-COIL,100UH LQH3C
L102 87-A50-117-080 0E C-COIL,10UHLQH3C
L103 87-A50-117-080 0E C-COIL,10UHLQH3C
L201 87-A50-117-080 0E C-COIL,10UHLQH3C
L202 87-A50-117-080 0E C-COIL,10UHLQH3C
L203 87-A50-116-080 0E C-COIL,4.7UHLQH3C
L301 87-A50-117-080 0E C-COIL,10UHLQH3C
L501 87-A50-116-080 0E C-COIL,4.7UHLQH3C
L502 87-A50-116-080 0E C-COIL,4.7UHLQH3C
L503 87-A50-116-080 0E C-COIL,4.7UHLQH3C
L504 87-005-774-080 0E C-COIL,4BLH
L505 87-005-774-080 0E C-COIL,4BLH
L611 87-A50-163-080 1A C-COIL,ZBFS5101-PT
L612 87-005-512-080 0E C-COIL,BLM21A05
L613 87-005-512-080 0E C-COIL,BLM21A05
L614 87-A50-163-080 1A C-COIL,ZBFS5101-PT
L615 87-A90-034-080 1A C-FLTR,EMI BLM41P750
L616 87-A50-163-080 1A C-COIL,ZBFS5101-PT
R423 87-025-564-080 0E C-RES,U M/F 47K D
R424 87-025-564-080 0E C-RES,U M/F 47K D
R425 87-022-583-080 0E C-RES,U M/F 12K D
R426 87-022-583-080 0E C-RES,U M/F 12K D
LOAD C.B
M450 87-A90-672-010 1D MOT,M25E-4
SW451 87-A90-673-010 0E SW,MICRO ESE11SH1C
SW452 87-A90-117-010 1A SW,PUSH 1-1-1 MPU103
MECHA C.B
SW400 87-A90-611-010 1B SW,PUSH 3-2-2 MPU20300MLB0
SW401 87-A90-612-010 1A SW,PUSH 2-1-1 MPU10371MLB1
HEAD FLEX C.B
PH S6-201-070-260 2P P,HEAD P-5044BD-24F
SW9 S6-403-020-040 1C SLIDE SWITCH R663167
1413
• Regarding connectors, they are not stocked as they are not the initial order items.
The connectors are available after they are supplied from connector manufacturers upon the order is received.
88
A
Resistor Code
Chip Resistor Part Coding
Figure
Value of resistor
Chip resistor
Wattage Type Tolerance
1/16W
1/10W
1/8W
1608
2125
3216
5%
5%
5%
CJ
CJ
CJ
Form
LW t
1.6 0.8 0.45
2 1.25 0.45
3.2 1.6
108
118
128
: A
: A
CHIP RESISTOR PART CODE
0.55
Resistor Code
Dimensions (mm)
Symbol
1/16W 1005 5% CJ
1.0 0.5 0.35 104
Lt
W
TRANSISTOR ILLUSTRATION
E C B
DTA114ES
DTA144ES
DTC114ES
DTC144ES
2SB1370
B C E
BE
C
2SA1235
2SA1588
2SC3052
2SC4116
DTC144EK
RN1305
RN2305
RT1N144C
RT1P141C
RT1P144C
GS
D
2SK2158
E C B
2SC535
CSD655
KTC3199
ECB
KTA1266
KTC3198
2SC4115
ECB
D G S
2SJ460
G
SD
2SJ106
SDG
2SK2541
B C E
B C E
2SB1375
2SD1933
1615
BLOCK DIAGRAM-1 (MAIN)
1817
BLOCK DIAGRAM-2 (MD)
TO MAIN C.B CN502TO CD C.B CN6
12345678910 11 12 13 14
A
B
C
D
E
F
G
H
I
J
K
2019
WIRING-1 (MAIN)
2221
SCHEMATIC DIAGRAM-1 (MAIN)
12345678910 11 12 13 14
A
B
C
D
E
F
G
H
I
J
K
2423
WIRING-2 (FRONT)
2625
SCHEMATIC DIAGRAM-2 (FRONT)
2827
WIRING-3 (MD)
76543211234567
A
B
C
D
E
F
G
H
I
J
A
B
C
D
E
F
G
H
I
J
TO/FROM MAIN C.B
CN502 TO/FROM CD C.B
CN6
(CONDUCTOR SIDE)
(COMPONENT SIDE)
Other manuals for XR-H220MD
1
This manual suits for next models
3
Table of contents
Other Aiwa Stereo System manuals
