Akai AL1915 User manual

MANUAL DE UTILIZARE
TELEVIZOR LED
1.SIGURANTA
1.1 Inainte de folosire
Acest LCD are toate caracteristicile unui TV pentru receptia canalelor analogice.Poate fi
folosit de asemenea ca monitor pentru calculator.
Cititi manualul cu atentie.
1.2 Etichetele manualului.
ATENTIE!

Atentie ! Pentru a reduce riscul electrocutarii, nu
indepartati carcasa, nu umblati in interiorul aparatului,
adresati-va personalului calificat.
Acest simbol avertizeaza in privinta existentei unor tensiuni periculoase in
interiorul aparatului care sunt suficient de puternice pentru a provoca
electrocutarea.
Acest semn indica utilizatorului existenta unor operatiuni si instructioni
deosebite legate de intretinere.
1.3 Instructiuni generale de siguranta
Nu impingeti aparatul.Poate sa cada si sa cauzeze raniri.
Nu lasati sa curga nici un lichid in interiorul aparatului.
Nu lasati sa patrunda obiecte metalice prin fantele de aerisire.
Nu blocati fantele de aerisire.
Acest aparat are dubla izolatie :de aceea nu este necesara impamantarea.Verificati
numai daca tensiunea de alimentare locala corespunde cu cea de pa eticheta
aparatului.
2.Pregatirea pentru folosire
2.1 Despachetarea
*Despachetati aparatul cu grija
*Verificati continutul conform celor de mai jos.Daca lipseste ceva contactati magazinul.
* Indepartati etichetele de pe panoul fata cu grija.
Se recomanda sa pastrati ambalajul original si materialele de ambalaj in caz ca sunt
necesare ulterior.Este singurul mod de a proteja aparatul la transport.Daca aruncati totusi
ambalajul aveti grija sa-l reciclati.
2.2 Continutul ambalajului
Urmatoarele componente sunt incluse in ambalajul primit:
1.TV LED
1.Picior
1.Set suruburi (2X)
1.Adaptor AC/DC + cablu
1.Telecomanda
2.Baterii (AAA)
1.Manual de utilizare.
3.Instalare
Asezati aparatul in configuratia dorita
Daca aparatul trebuie instalat pe picior ,cititi paragraful “Montarea piciorului”
Conectati echipamentele externe .Cititi paragraful “Conectarea echipamentelor
externe”
Conectati aparatul la retea .Cititi paragraful “Conectarea la retea”
Instalati bateriile in telecomanda.Cititi paragraful “Telecomanda”

ATENTIE!
*Nu asezati aparatul langa surse de caldura,
*Nu expuneti aparatul direct in lumina soarelui.
3.1 Montarea piciorului
Asezati aparatul pe o suprafata neteda orizontala cu ecranul in jos.
Tineti piciorul in dreptul alveolei.Aliniati gaura surubului cu gaurile din alveola.
Asezati aparatul in picioare.Asezati-l pe o suprafata neteda orizontala.
3.2 Montarea pe perete.
Aparatul poate fi atasat la suportii de perete compatibili standardului VESA.In acest scop
sunt prevazute gaurile pentru suruburi pe spatele aparatului.
Montati suportii pe perete.Consultati instructiunile livrate impreuna cu suportii.
Scoateti piciorul de pe aparat.
Tineti aparatul in fata suportilor .Aliniati gaurile de suruburi cu gaurile din suport.
Introduceti suruburile in gauri.Strangeti suruburile ferm.

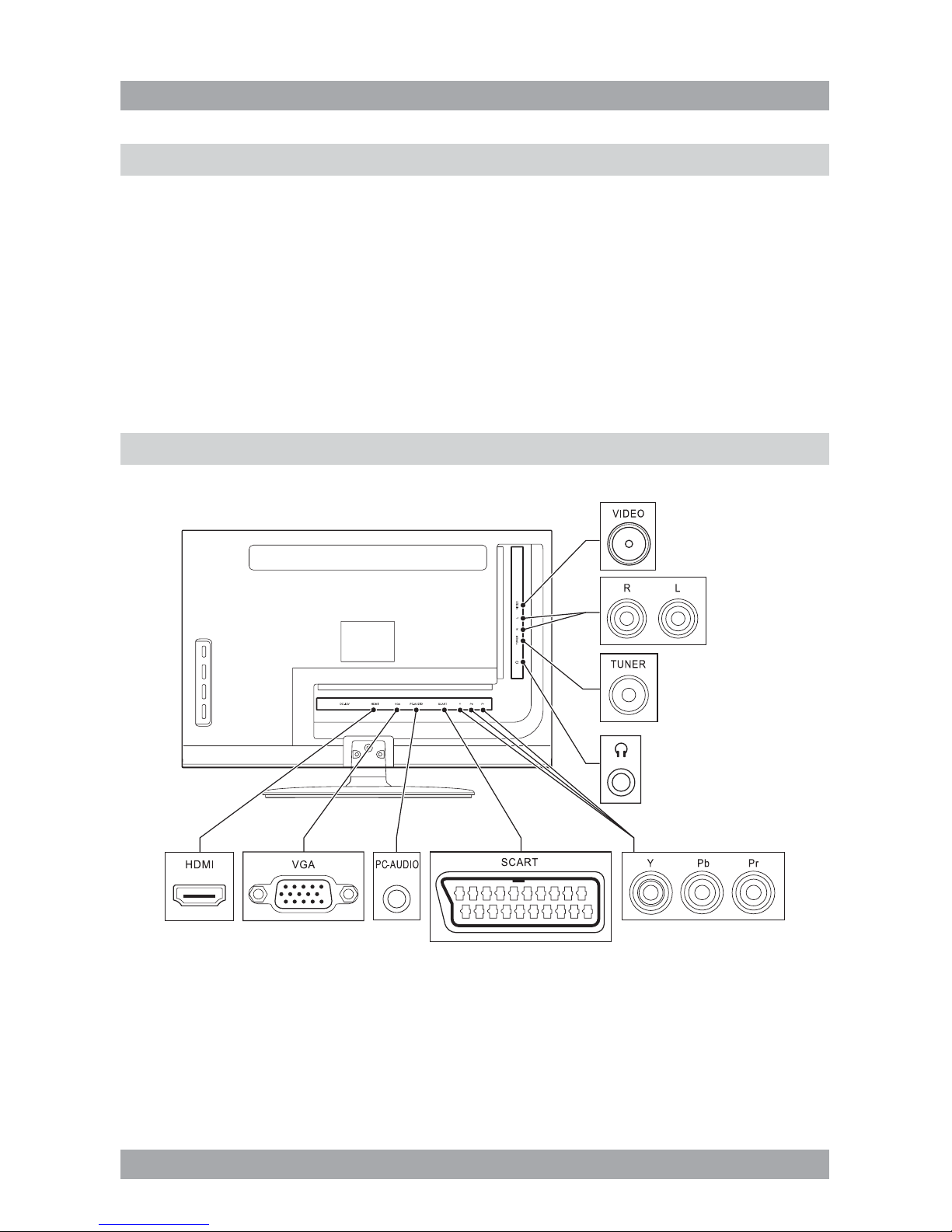

Conectarea echipamentelor externe.
Aparatul include diferite optiuni de conectare a echipamentelor.Cablurile
corespunzatoare pot fi procurate din magazine.
Conectarea Audio (intrare)
Aceasta conectare va permite receptia unui semnal audio stereo de la VCR sau
amplificator.
L/R Audio.Conectati un cablu corespunzator la canalele R/L ale mufelor
AUDIO.
Conectarea Audio (iesire)
EARPHONE(casca):Pentru a conecta o casca ,introduceti jackul in mufa
casca.Pentru a preveni defectarea castilor nu uitati sa reduceti volumul la minim.
Conectarea Video

Aparatul are urmatoarele iesiri video (in ordinea preferintelor)
Componenta: Conectati un cablu corespunzator Pr/Y/Pb la mufele
COMPONENT.
SCART: Introduceti un cablu corespunzator la mufa SCART OUT.
HDMI: Introduceti un cablu corespunzator la mufa HDMI.
Video compus: Introduceti un cablu corespunzator la mufa VIDEO .
NOTA: Nu conectati simultan toate iesirile ,vor afecta calitatea semnalului.
Conectarile PC
Aparatul are urmatoarele intrari pentru conectarea unui calculator personal
Conectarea Audio: Conectati un cablu corespunzator la PC-AUDIO
Conectarea Video: Conectati un cablu corespunzator la mufa VGA.
Conectarea cablului.
Introduceti un cablu corespunzator la mufa TUNNER .
3.4 Conectarea la retea
Conectati jakul adaptorului la mufa DC-12V.
Conectati steckerul la priza.
3.3 Telecomanda
Instalarea bateriilor
Deschideti usa compartimentului
bateriilor
Introduceti bateriile urmarind
respectarea polaritati + si – marcate.
Asezati la loc usa compartimentului.
ATENTIE!
Instalarea incorecta a bateriilor poate conduce la curgerea acestora si corodarea si
defectarea aparatului.Corodarea ,oxidarea ,curgerea bateriilor sau orice defectare gradata
de aceasta natura anuleaza garantia.

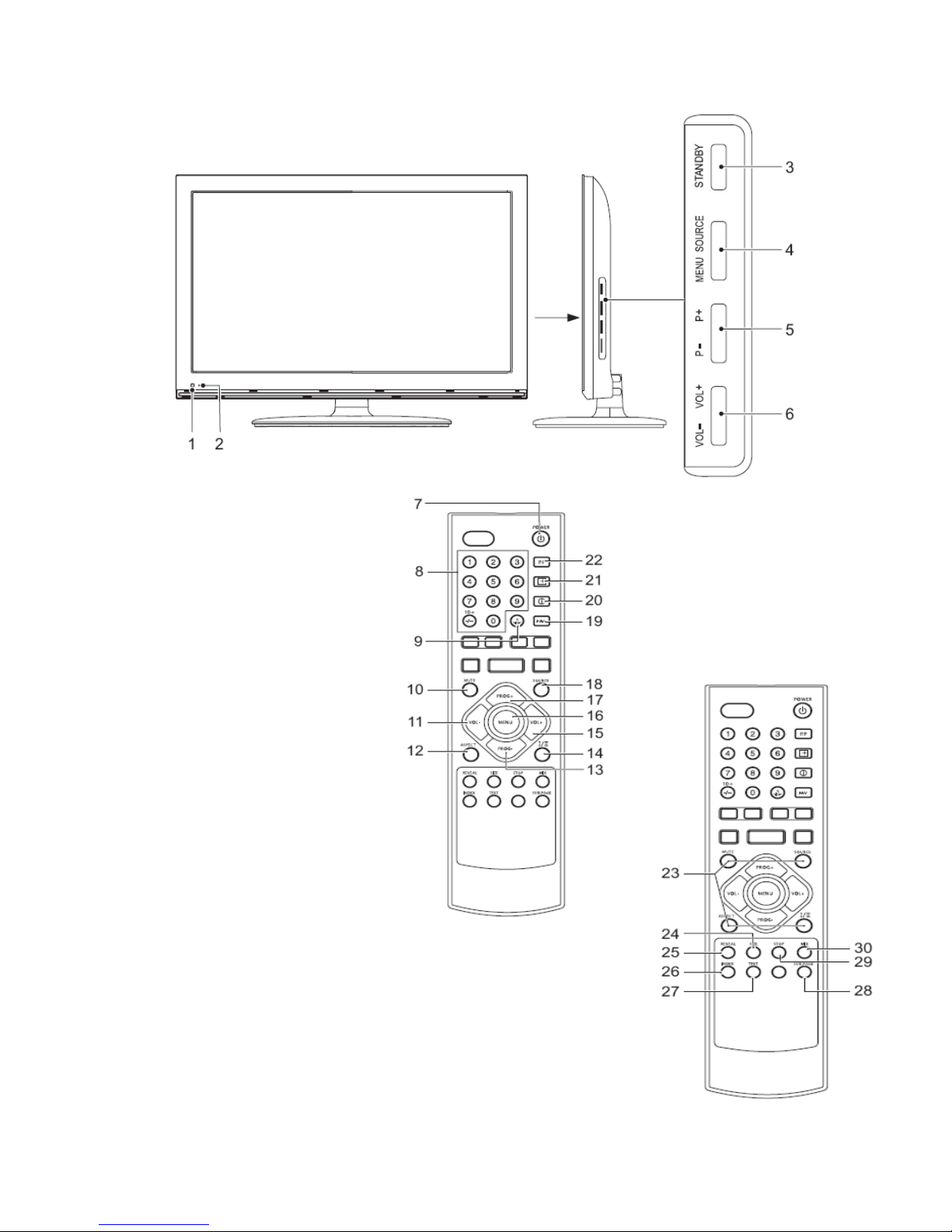

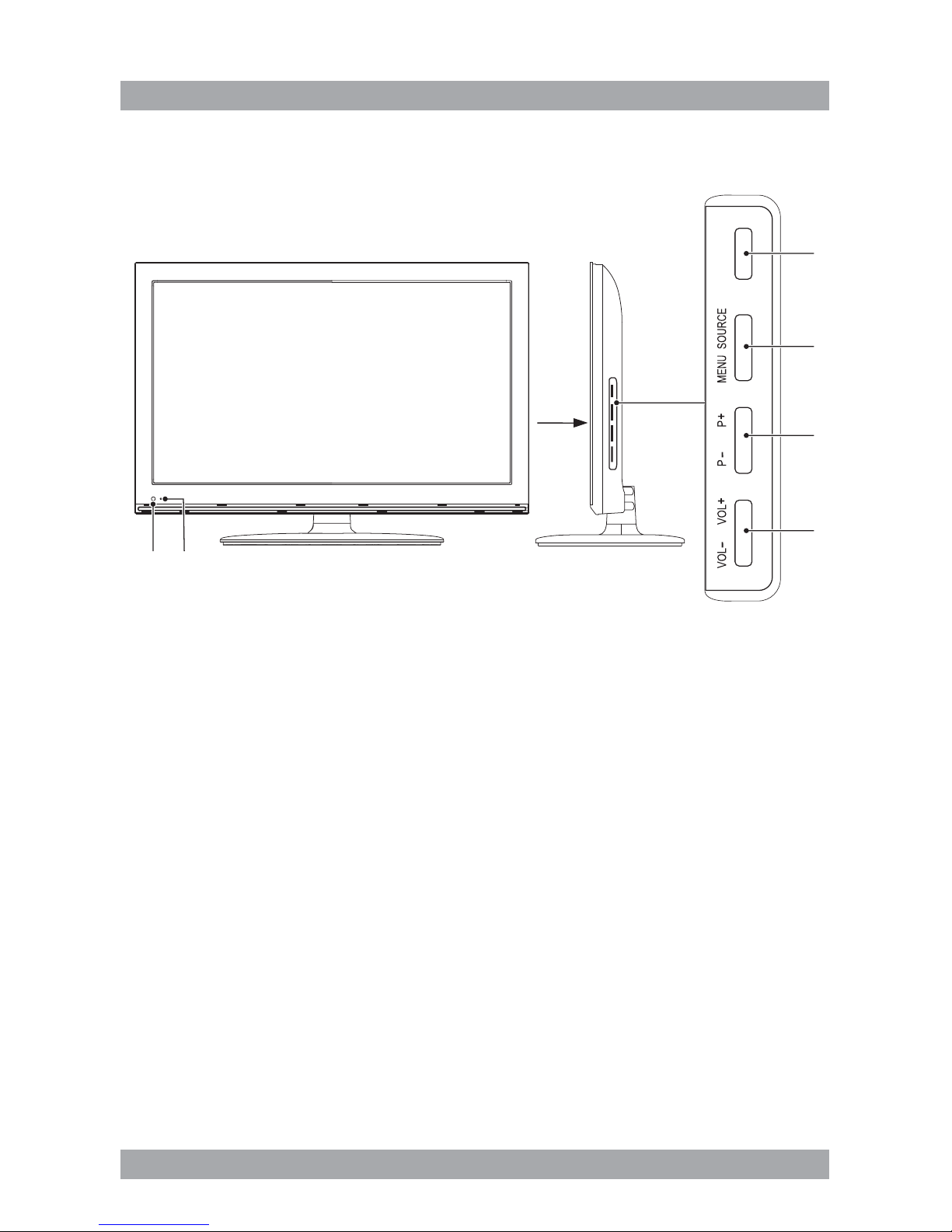

4. FUNCTII
1. Senzor Telecomanda
2. Lampa indicatoare LED
3. Butonul STANDBY
4. Butoanele P+/P-
5. Butoanele VOL +/VOL-

4.1 Telecomanda
Functii generale
7Butonul POWER
8Butoanele Digitale (0-10+)
9Butonul Q.VIEW
10 Butonul MUTE
11 Butonul VOL-
12 Butonul ASPECT
13 Butonul PROG -
14 Butonul I/II
15 Butonul VOL +
16 Butonul MENU
17 Butonul PROG +
18 Butonul SOURCE
19 Butonul FAV
20 Butonul TIMER
21 Butonul INFO
22 Butonul PP
Functiile TELETEXT
23 Butoanele colorate
24 Butoanele SIZE(dimensiune)
25 Butonul REVEAL
26 Butonul INDEX
27 Butonul TEXT
28 Butonul SUB.PAGE
29 Butonul STOP
30 Butonul MIX

FUNCTIONAREA
Toate functiile aparatului sunt accesibile de pe telecomanda
Toate instructiunile sunt cu referire la folosirea cu telecomanda daca nu este altfel
indicat.
5.1 Pornirea rapida
Functii Generale
Pentru a porni aparatul apasati butonul POWER (7) .Pentru oprirea aparatului
apasati din nou butonul POWER(7)
Pentru selectarea modul sursa (TV/AV/SCART/YPBPR/HDMI/PC) apasati
butonul SOURCE(18)
Pentru a regla volumul ,apasati butoanele VOL+ (15)sau VOL- (11)
Pentru oprirea temporara a sunetului apasati butonul MUTE (10) .Apasandu-l inca
o data se revine la sunet normal.
Pentru a afisa programarile pe ecran apasati butonul INFO(21)
Pentru a alege modul imagine dorit (NORMAL/SOFT/DYNAMIC/CUSTOM)
apasati butonul PP(22)
Pentru a selecta dimensiunea ecranului (AUTO/16/ZOOM/16:9FS/4:3) apasati
butonul ASPECT (12)
Functiile TV
Porniti aparatul .
Alegeti modul ATV
Pentru instalare rapida a listei de canale:
-Apasati butonul MENU(16)
-Apasati butoanele sageti stanga/dreapta (11&15) pentru a alege menu TUNE.
-In submenu ,apasati butoanele stanga/dreapta (11&15) pentru a alege tara.
-Apasati butonul jos pentru a alege parametrul AUTO SCAN
-Apasati butonul VOL+(15) pentru ca aparatul sa porneasca cautarea automata a
programelor ce se receptioneaza.
Pentru a alege un canal ,apasati numarul cu butoanele digitale (8).Sau, folositi
butoanele PROG +/- (17&18) pentru a cauta in lista canalelor.
Pentru a rechema ultimul program vizualizat ,apasati butonul Q.VIEW (9).
Pentru a afisa lista programelor TV ,folositi butonul FAV(19)
Pentru extinderea instructiunilor ,cititi paragraful “Functiile TV “ in capitolele
urmatoare din acest manual.
5.2 Folosirea menu Programare TV
Urmatoarele actiuni pot fi activate prin telecomanda
Apasati butonul MENU(16)
Apasati butoanele sageti stanga/dreapta (11&15) pentru a allege un menu
Apasati butoanele sageti sus/jos (17&13) pentru a intra in menu selectat.
Apasati butoanele sageti sus/jos(17&13) pentru a naviga in menu.
Apasati butoanele sageti stanga/dreapta pentru a regla parametrul.
Apasati butonul MENU (16) pentru memorarea progamarilor si iesirea din menu.
Menu Imagine

Modul Imagine
Pentru a fixa modul imagine (NORMAL/SOFT/DYNAMIC/CUSTOM)
Programarile in modul CUSTOM:
CONTRAST: regleaza contractul ecranului
BRIGHTNESS: regleaza stralucirea ecranului.
COLOR: regleaza culoarea ecranului.
SHARPNESS:regleaza granulatia ecranului.
HUE; regleaza nuanta culorii.Aceasta optiune este activa numai in cazul redarii
NTSC.
COLOUR TEMPERATURE: pentru a fixa temperatura culorii
(COOL(rece)/NORMAL/WARM(cald))
ASPECT: pentru a selecta marimea ecarnului (AUTO/16:9/ZOOM/16:9FS/4:3)
Menu Sunet
MOD SUNET
Pentru a programa modul sunet (NORMAL/NEWS/MUSIC/CUSTOM)
Programarile in mod CUSTOM:
BASS: pentru a regla frecventele JOASE
TREBLE: pentru a regla frecventele INALTE
BALANCE:pentru a regla BALANS
AVC:pentru a activa/dezactiva mentinerea automata a volumului.
Menu OSD
LANGUAGE: pentru a selecta LIMBA
H-POSITION: pentru a fixa pozitia OSD
V-POSITION: pentru a fixa pozitia OSD
DURATION: pentru a fixa timerul OSD
MEMORY RECALL: pentru a reveni la programarile din fabrica.
Menu SETUP(Programare)
SLEEP:pentru a fixa timer-ul sleep(somn) (15,30,45,60,120 min,OFF)
ADVANCE:Apasati butonul VOL+/- pentru a intra in submenu DLC/NOISE
REDUCE(reducerea zgomotului)
TXT LANGUAGE:pentru a fixa limba
teletextului(WEST/EAST/RUSSIAN/ARABIC/FARS)
Menu TUNE
AUTO SCAN:apasati butonul OK pentru cautarea automata a programelor ce se
pot receptiona local.
MANUAL SEARCH: pentru a porni cautarea manuala a programelor.
MANUAL PROGRAM: pentru porniirea cautarii automate a programelor.
Programarile in mod MANUAL PROGRAM:
-CHANNEL:pentru a selecta numarul programului.
-COLOR SYS:pentru a fixa sistemul de culoare.
-SOUND SYS:pentru fixarea sistemului de sunet.
-AFT:pentru a activa/dezactiva cautarea fina.
-FINE TUNE: pentru acord fin al canalelor cu semnal slab.
-SKIP:pentru a sari anumite canale.
PROGRAM LIST: pentru a afisa lista canalelor.

Programarile in mod PROGRAM LIST:
-NAME: Apasati butonul rosu pentru a schimba numele vanalului.
-INSERT: Apasati butonul galben pentru a schimba pozitia unui canal in lista de
canale.
-DELETE: Apasati butonul verde pentru a sterge un canal
COUNTRY:selectati tara de unde sunt receptionate canalele.
5.3 Functiile TV
Functiile Teletext
Apasati butonul TEXT (27) pentru a deschide modul teletext
Pentru a alege o pagina apasati numarul folosind butoanele numerice .
Pentru a reveni la pagina index ,apasati butonul INDEX(26).
Pentru afisarea informatiilor ascunse ,apasati butonul REVEAL(25) .Optional
pentru unele pagini teletext.
Pentru a comuta subtitlurile ,apasati butonul MIX (30) .Apasati butonul inca o
data pentru a iesi din aceasta functie.
Pentru a selecta marimea paginii Teletext:
-Apasati butonul SIZE(24) o data, pentru a mari jumatatea de sus a paginii.
-Apasati acelasi buton inca o data pentru a mari partea de jos a paginii.
-Apasati butonul din nou pentru a reveni la teletext normal.
Pentru a tine o pagina Teletext ,apasati butonul STOP(29)
Pentru a afisa o subpagina,apasati butonul SUB.PAGE (23)
Functiile TV Analog
Pentru a selecta modul sunet ,apasati butonul I/II (14)
6Curatarea si Intretinerea
NOTA:
Inainte de curatare sau intretinere opriti aparatul si decuplati-l de la retea.
Curatati exteriorul aparatului cu o carpa moale.Daca aparatul este foarte murdar
,muiati carpa in apa sau intr-o solutie neutra.
7. Probleme
Problema Actiunea
Sunet lipsa sau incomplet Verificati daca echipamentul extern este conectat corect
si este pornit.
Verificati cablurile si conectarea lor
Verificati daca ati selectat corect sursa.
Verificati volumul si daca nu este actionat mutingul
Nu se alimenteaza Verificati daca cablul de retea este corect conectat la
retea
Lipsa Imagine Verificati daca TV este pornit si intrarea A/V este setata
corect
Verificati cablurile de conectare.
Functionare defectuoasa Daca functionarea este defectuoasa deconectati aparatul
30 minute .Dupa aceea incercati din nou.Aparatul
trebuie sa revina la programarile din fabrica.
Telecomanda

Telecomanda nu functioneaza Verificati instalarea bateriilor
Indreptati corect telecomanda catre senzorul aparatului
Apropiati-va la 8 metri de aparat.
8.Date Tehnice
Parametrii Value
Tensiune 230 Vac/ 12 Vdc
Putere consumata 35 W
Putere consumata in standby < 1 W
Ecran LED
Parametru valoare
Diagonala 50 cm(19”)
Raport imagine 16:9
Rezolutie 1366 x 768 pixeli
Starlucire 230 cd/m2
Raport Contrast 1000 : 1
Timp de raspuns 5 ms
Unghi de vizualizare oriz/vert 170˚/160˚
Sistem Televiziune PAL/SECAM
Generale
Telecomanda baterii 2 x 1,5 V tip AAA
________________________________________________________________________
9. Reciclarea ecipamentelor electrice si electronice uzate
Acest simbol prezent pe produs sau pe ambalaj semnifica faptul ca produsul
respectiv nu trebuie tratat ca un deseu menajer obisnuit .Nu aruncati aparatul
la gunoiul menajer la sfarsitul duratei de functionare ,ci duceti-l la un centru
de colectare autorizat pentru reciclare .In acest fel veti ajuta la protejarea
mediului inconjurator si veti putea impidica eventualele consecinte negative
pe care le-ar avea asupra mediului si sanatatii umane.
Pentru a afla adresa celui mai apropiat centru de colectare :
-Contactati autoritatile locale ;
-Accesati pagina de internet :www.mmediu.ro
-Solicitati informatii suplimentare de la magazinul de unde ati
achizitionat produsul

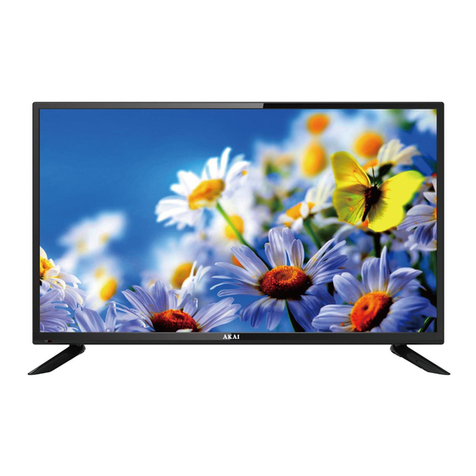

LED Television
ALD1915H
GB 2
NL 18
FR 34
ES 51
DA102
DE 67
EL 84
User manual
Gebruiksaanwijzing
Manuel de l’utilisateur
Manual de instrucciones
Gebrauchsanleitung
ȅįȘȖȓİȢȤȡȒıİȦȢ
Brugsanvisning
AL1915

Table of contents
Copyright notice
'HVLJQDQGVSHFL¿FDWLRQVDUHVXEMHFWWRFKDQJHZLWKRXWQRWLFH
1. Safety........................................................................... 3
 ,QWHQGHGXVH3
 /DEHOVLQWKLVPDQXDO3
 *HQHUDOVDIHW\LQVWUXFWLRQV3
2. Preparations for use................................................... 4
 8QSDFNLQJ4
 3DFNDJHFRQWHQWV4
3. Installation................................................................... 5
 0RXQWLQJWKHIRRW5
 :DOOPRXQWLQJ6
 &RQQHFWLQJUDQGRPHTXLSPHQW6
 &RQQHFWLQJWRWKHPDLQV8
 5HPRWHFRQWURO8
4. Functions..................................................................... 9
 5HPRWHFRQWURO10
5. Operation................................................................... 11
 4XLFNVWDUW11
 79VHWXSPHQXRSHUDWLRQ1
 79IXQFWLRQV14
6. Cleaning and maintenance ...................................... 15
7. Troubleshooting........................................................ 15
8. Technical data........................................................... 16
9. Disposal of used electrical
and electronic equipment ........................................ 17

3
AL1915
Safety1.
Intended use1.1
7KHDSSOLDQFHIHDWXUHVD79IXQFWLRQIRUWKHUHFHSWLRQRIDQDORJXHFKDQQHOV
7KHDSSOLDQFHFDQDOVREHXVHGDVDPRQLWRUIRUDSHUVRQDOFRPSXWHU
5HDGWKHPDQXDOFDUHIXOO\EHIRUHWKH¿UVWXVH
Labels in this manual1.2
!WARNING
$ZDUQLQJPHDQVWKDWLQMXU\RUGHDWKLVSRVVLEOHLIWKHLQVWUXFWLRQV
DUHQRWREH\HG
!CAUTION
$FDXWLRQPHDQVWKDWGDPDJHWRWKHHTXLSPHQWLVSRVVLEOH
i
$QRWHJLYHVDGGLWLRQDOLQIRUPDWLRQHJIRUDSURFHGXUH
General safety instructions1.3
!WARNING
'RQRWSXWIRUFHRQWKHDSSOLDQFH7KHDSSOLDQFHFDQIDOODQGFDQ
FDXVHVHULRXVLQMXU\
!CAUTION
'RQRWVSLOODQ\OLTXLGRQWKHDSSOLDQFH
!WARNING
'RQRWLQVHUWDQ\REMHFWVLQWKHYHQWLODWLRQKROHV
!CAUTION
'RQRWEORFNWKHYHQWLODWLRQKROHV

4
i 7KLVDSSOLDQFHLVGRXEOHLQVXODWHGWKHUHIRUHQRHDUWKZLUHLV
UHTXLUHG$OZD\VFKHFNWKDWWKHPDLQVYROWDJHFRUUHVSRQGVWRWKH
YROWDJHRQWKHUDWLQJSODWH1HYHUDWWHPSWWRUHSODFHWKHDGDSWRU
SOXJZLWKDUHJXODUPDLQVSOXJ
Preparations for use2.
Unpacking2.1
Ɣ 8QSDFNWKHDSSOLDQFHFDUHIXOO\
Ɣ &KHFNWKHSDFNDJHFRQWHQWVDVGHVFULEHGEHORZ,IDQ\LWHPLVPLVVLQJ
SOHDVHFRQWDFW\RXUUHVHOOHU
Ɣ 5HPRYHWKHODEHOVIURPWKHIURQWSDQHOFDUHIXOO\LISUHVHQW
i :HUHFRPPHQGWKDW\RXUHWDLQWKHRULJLQDOFDUWRQDQGSDFNLQJ
PDWHULDOVLQFDVHLWHYHUEHFRPHVQHFHVVDU\WRUHWXUQ\RXUSURGXFW
IRUVHUYLFH7KLVLVWKHRQO\ZD\WRVDIHO\SURWHFWWKHSURGXFW
DJDLQVWGDPDJHLQWUDQVLW,I\RXGRGLVSRVHRIWKHFDUWRQDQGWKH
SDFNLQJPDWHULDOVSOHDVHUHPHPEHUWRUHF\FOHZLWKGXHFDUHWRWKH
HQYLURQPHQW
Package contents2.2
7KHIROORZLQJLWHPVDUHLQFOXGHGLQWKHUHFHLYHGSDFNDJH
 /('79
 )RRW
 6HWRIVFUHZV;
 $&'&DGDSWRUFDEOH
 5HPRWHFRQWURO
 %DWWHULHV$$$
 2SHUDWRUPDQXDO
i
,IDQ\LWHPLVPLVVLQJSOHDVHFRQWDFW\RXUUHVHOOHU

5
AL1915
Installation3.
Ɣ ,QVWDOOWKHDSSOLDQFHLQWKHFRQ¿JXUDWLRQRU\RXUFKRLFH
,IWKHDSSOLDQFHLVWREHSODFHGRQLWVIRRWUHDGWKHSDUDJUDSK-
0RXQWLQJWKHIRRW
,IWKHDSSOLDQFHLVWREHKXQJWRDZDOOUHDGWKHSDUDJUDSK:DOOPRXQWLQJ-
Ɣ &RQQHFWWKHUDQGRPHTXLSPHQWWRWKHDSSOLDQFH
5HDGWKHSDUDJUDSK&RQQHFWLQJUDQGRPHTXLSPHQW
Ɣ &RQQHFWWKHDSSOLDQFHWRWKHPDLQV
5HDGWKHSDUDJUDSK&RQQHFWLQJWRWKHPDLQV
Ɣ ,QVWDOOWKHEDWWHULHVLQWKHUHPRWHFRQWURO
5HDGWKHSDUDJUDSK5HPRWHFRQWURO
!
CAUTION
Ɣ 'RQRWSXWWKHDSSOLDQFHQHDUDKHDWVRXUFH
Ɣ 'RQRWH[SRVHWKHDSSOLDQFHWRGLUHFWVXQOLJKW
i 7KLVDSSOLDQFHLVHTXLSSHGZLWKUXEEHUIHHWWRSUHYHQWLWIURP
PRYLQJ7KHIHHWDUHPDGHIURPQRQPLJUDWLQJPDWHULDOVSHFLDOO\
IRUPXODWHGWRDYRLGOHDYLQJDQ\PDUNVRUVWDLQVRQIXUQLWXUH
+RZHYHUFHUWDLQW\SHVRIIXUQLWXUHSROLVKHVZRRGSUHVHUYDWLYHVRU
FOHDQLQJVSUD\VFDXVHWKHUXEEHUWRVRIWHQDQGOHDYHPDUNVRUD
UHVLGXHRQWKHIXUQLWXUHDQGSRWHQWLDOO\ULVNWKHVXUIDFHWREHFRPH
GDPDJHG7RSUHYHQWGDPDJHWRZRRGHQVXUIDFHVZHUHFRPPHQG
WKDW\RXDSSO\VHOIDGKHVLYHSDGVWRWKHERWWRPRIWKHUXEEHUIHHW
EHIRUHLQVWDOODWLRQ
Mounting the foot3.1
Ɣ 3XWWKHDSSOLDQFHRQDKRUL]RQWDOÀDWVXUIDFHZLWKWKHVFUHHQÀDWXSVLGH
GRZQ
Ɣ +ROGWKHIRRWLQIURQWRIWKHVRFNHW$OLJQWKHVFUHZKROHZLWKWKHKROHLQ
WKHVRFNHW
Ɣ ,QVHUWWKHVFUHZLQWRWKHKROH7LJKWHQWKHVFUHZVHFXUHO\
Ɣ 3XWWKHDSSOLDQFHVWUDLJKWXS3XWWKHDSSOLDQFHRQDKRUL]RQWDOÀDW
VXUIDFH

6
Wall mounting3.2
7KHDSSOLDQFHFDQEHDWWDFKHGWRZDOOEUDFNHWVFRPSO\LQJZLWK9(6$
VWDQGDUG)RUWKLVSXUSRVHVFUHZKROHVKDYHEHHQSURYLGHGLQWKHEDFN
Ɣ 0RXQWWKHZDOOEUDFNHWWRDZDOO5HIHUWRWKHPRXQWLQJLQVWUXFWLRQV
VXSSOLHGZLWKWKHZDOOEUDFNHW
Ɣ 5HPRYHWKHVRFNHWIURPWKHDSSOLDQFH
Ɣ +ROGWKHDSSOLDQFHLQIURQWRIWKHZDOOEUDFNHW$OLJQWKHVFUHZKROHVZLWK
WKHKROHVLQWKHVRFNHW
Ɣ ,QVHUWWKHVFUHZVLQWRWKHKROHV7LJKWHQWKHVFUHZVVHFXUHO\
Connecting random equipment3.3
7KHDSSOLDQFHLQFOXGHVYDULRXVRSWLRQVIRUSHUPDQHQWFRQQHFWLRQRIUDQGRP
HTXLSPHQW6XLWDEOHFDEOHVFDQEHSXUFKDVHGDW\RXUUHVHOOHU

7
AL1915
Audio connections (input)
7KHVHFRQQHFWLRQVDOORZ\RXWRUHFHLYHDXGLRVLJQDOIURPDFRQQHFWHG9&5
RUDPSOL¿HU
Ɣ /5$8',2&RQQHFWDVXLWDEOHFDEOHWRWKH/5FKDQQHOVRIWKH$8',2
FRQQHFWLRQ
Audio connections (output)
Ɣ ($53+21(7RFRQQHFWDKHDGSKRQHLQVHUWWKHFDEOHSOXJLQWKH
KHDGSKRQHMDFN7RSUHYHQWKHDULQJGDPDJHUHPHPEHUWRDGMXVWWKH
YROXPHWRDFRPIRUWDEOHOHYHO
Video connections
7KHDSSOLDQFHKDVWKHIROORZLQJYLGHRLQSXWVLQRUGHURISUHIHUHQFH
Ɣ +'0,&RQQHFWDVXLWDEOHFDEOHLQWRWKH+'0,FRQQHFWLRQ
Ɣ 6&$57&RQQHFWDVXLWDEOHFDEOHLQWRWKH6&$57FRQQHFWLRQ
Ɣ &20321(17&RQQHFWDVXLWDEOHFDEOHWRWKH<3E3UFKDQQHOVRIWKH
&20321(17FRQQHFWLRQ
Ɣ &20326,7(,QVHUWDVXLWDEOHFDEOHLQWRWKH9,'(2FRQQHFWLRQ
PC connections
7KHDSSOLDQFHKDVWKHIROORZLQJLQSXWVWRFRQQHFWWR\RXUSHUVRQDOFRPSXWHU
Ɣ $XGLRFRQQHFWLRQ&RQQHFWDVXLWDEOHFDEOHLQWRWKH3&$8',2
FRQQHFWLRQ
Ɣ 9LGHRFRQQHFWLRQ&RQQHFWDVXLWDEOHFDEOHLQWRWKH9*$FRQQHFWLRQ
Cable connection
Ɣ ,QVHUWDVXLWDEOHFDEOHLQWRWKH781(5FRQQHFWLRQ

88
Connecting to the mains3.4
Ɣ &RQQHFWWKHDGDSWRUSOXJRQWKH
DGDSWRUFDEOHWRWKH'&9
FRQQHFWLRQ
Ɣ &RQQHFWWKHPDLQVSOXJWRDZDOO
VRFNHW
Remote control3.5
Install batteries
Ɣ 5HPRYHWKHEDWWHU\FRYHU
Ɣ ,QVHUWWKHEDWWHULHVPDWFKLQJWKH
DQGSRODULW\PDUNLQJV
Ɣ 5HLQVWDOOWKHEDWWHU\FRYHU
!CAUTION
,QFRUUHFWLQVWDOODWLRQFDQFDXVH
EDWWHU\OHDNDJHDQGFRUURVLRQ
ZKLFKZLOOGDPDJHWKH
DSSOLDQFH&RUURVLRQR[LGDWLRQ
EDWWHU\OHDNDJHDQGDQ\RWKHU
JUDGXDOO\DFLGLFGHIHFWRIWKLV
QDWXUHZLOOLQYDOLGDWHWKH
JXDUDQWHH

9
AL1915
Functions4.
STANDBY
3
4
5
6
1 2
 5HPRWHVHQVRU
 /('LQGLFDWRUODPS
 67$1'%<EXWWRQ
 6285&(0(18EXWWRQ
 33EXWWRQ
 92/92/EXWWRQ

10
Remote control4.1
General functions
7 POWER button
8 Digit buttons (0-10+)
9 Q.VIEW button
10 MUTE button
11 VOL - button
12ASPECT button
13 PROG - button
14 I/II button
15 VOL + button
16 MENU button
17 PROG + button
18 SOURCE button
19 FAV button
20 TIMER button
21 INFO button
22 PP button
The arrow buttons are buttons for
navigation in the setup menu.
Teletext functions
23 Coloured buttons
24 SIZE button
25 REVEAL button
26 INDEX button
27 TEXT button
28 SUB.PAGE button
29 STOP button
30 MIX button
8
7
9
10
11
1214
15
16
13
17
18
19
20
21
22
23
26
25
27
24
28
30
29
FAV
FAV
i

11
AL1915
Operation5.
$OOIXQFWLRQVRIWKHDSSOLDQFHDUHDFFHVVLEOHXVLQJWKHUHPRWHFRQWURO
$OOLQVWUXFWLRQVUHIHUWRRSHUDWLRQZLWKWKHUHPRWHFRQWUROXQOHVVLQGLFDWHG
RWKHUZLVH
Quick start5.1
General functions
Ɣ 7RVZLWFKRQWKHDSSOLDQFHSUHVVWKH32:(5EXWWRQ7RVZLWFKEDFN
WRWKHVWDQGE\PRGHSUHVVWKH32:(5EXWWRQDJDLQ
Ɣ 7RVHOHFWWKHVRXUFHPRGH79AV/SCART/YPBPR/HDMI/PCSUHVVWKH
6285&(EXWWRQ
Ɣ 7RDGMXVWWKHYROXPHSUHVVWKH92/EXWWRQRUWKH92/EXWWRQ
Ɣ 7RPXWHRUUHVWRUHVRXQGSUHVVWKH087(EXWWRQ
Ɣ 7RGLVSOD\WKHVHWWLQJRQWKHVFUHHQSUHVVWKH,1)2EXWWRQ
Ɣ 7RVHOHFWWKHGHVLUHGSLFWXUHPRGHNORMALSOFT/DYNAMIC/CUSTOM)
SUHVVWKH33EXWWRQ
Ɣ 7RVHOHFWWKHVFUHHQVL]HAUTO/=22016:9FS/SUHVVWKH$63(&7
EXWWRQ
TV functions
i :KHQWKHDSSOLDQFHLVXVHGIRUWKH¿UVWWLPHDQLQVWDOODWLRQZL]DUG
VKRZVWRVHWXSWKHDSSOLDQFH
Ɣ 6ZLWFKRQWKHDSSOLDQFH
Ɣ 6HOHFWWKH$79PRGH
Ɣ 7RTXLFNO\LQVWDOOWKHFKDQQHOOLVW
3UHVVWKH0(18EXWWRQ
3UHVVWKHOHIWULJKWDUURZEXWWRQV5WRVHOHFWWKHTUNE
PHQX

3UHVVWKHGRZQDUURZEXWWRQWRVHOHFWWKH$8726&$1VHWWLQJ
,QWKHVXEPHQXSUHVVWKHOHIWULJKWDUURZEXWWRQV5WRVHWWKH
FRXQWU\RI\RXUFKRLFH

3UHVVWKHVOL+ EXWWRQ5WRVWDUWWKHVHDUFKSURJUDPWKDWVHWVWKH
DYDLODEOHFKDQQHOVDXWRPDWLFDOO\
11
