Akasa A-NUC18-A1B User manual

GB
Front panel for tray loading slim ODD and rear panel for Intel®NUC5i5RYH / NUC5i5RYK / NUC5i3RYH /
NUC5i3RYK are pre-mounted. If you need to change to Slot loading slim ODD or Intel NUC5i5MYBE /
NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE motherboards, please use Phillips screwdriver to unscrew and
change the front panel or rear panel.
FR
Panneau avant pour slim ODD à chargement par plateau et panneau arrière pour Intel®NUC5i5RYH /
NUC5i5RYK / NUC5i3RYH / NUC5i3RYK pré-montés. Si vous avez besoin de passer en slim ODD à chargement
par fente ou cartes mères Intel NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE, utilisez un
tournevis cruciforme pour dévisser et changer le panneau avant ou arrière.
D
Front-Panel für Tray-Loading-Slim-ODDs und Rear-Panel für
Intel®NUC5i5RYH/NUC5i5RYK/NUC5i3RYH/NUC5i3RYK sind vorinstalliert. Wenn Sie auf Slot-Loading-Slim-
ODDs oder Intel NUC5i5MYBE/NUC5i5MYHE/NUC5i3MYBE/NUC5i3MYHE-Motherboards umstellen müssen,
können Sie das Front- oder Rear-Panel mit Hilfe eines Kreuzschraubendrehers auswechseln.
PT
Frontal para leitor ODD Slim de bandeja e traseira de Intel®NUC5i5RYH / NUC5i5RYK / NUC5i3RYH /
NUC5i3RYK pré-montados. Caso precise trocar para leitor ODD Slim de Slot ou para placas-mãe Intel®
NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE, por favor utilize uma chave Phillips para trocar
a frontal e traseira de acordo com a necessidade.
ES
Panel frontal para carga de ODD finos y panel posterior para Intel®NUC5i5RYH / NUC5i5RYK / NUC5i3RYH /
NUC5i3RYK ya montados. Si necesita cambiar a una ranura de carga de ODD fino o placas base Intel
NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE, utilice un destornillador de estrella para aflojar
y cambiar el panel frontal o posterior.
JP
トレーローディングスリムODDのフロントパネルと、Intel®NUC5i5RYH/NUC5i5RYK/
NUC5i3RYH/NUC5i3RYKのリヤパネルは、あらかじめ取り付けられています。スロットローディン
グスリムODDまたはスロット、またはIntelNUC5i5MYBE/NUC5i5MYHE/NUC5i3MYBE/
NUC5i3MYHEマザーボードに変更する必要がある場合は、プラスドライバーを使用してフロントパネル
、またはリヤパネルを外してから変更してください。
CN
預裝搭配 Tray loading slim ODD (筆記本托盤式光驅) 前面板和 Intel® NUC5i5RYH / NUC5i5RYK /
NUC5i3RYH / NUC5i3RYK 使用的後面板。如需改用 Slot loading slim ODD (筆記本吸入式光驅) 或 Intel
NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE 主板，請使用十字螺絲刀將預裝的前面板或後
面板更換。
For Intel®NUC boards
NUC5i5RYH / NUC5i5RYK
NUC5i3RYH / NUC5i3RYK
For Intel®NUC boards
NUC5i5MYBE / NUC5i5MYHE
NUC5i3MYBE / NUC5i3MYHE

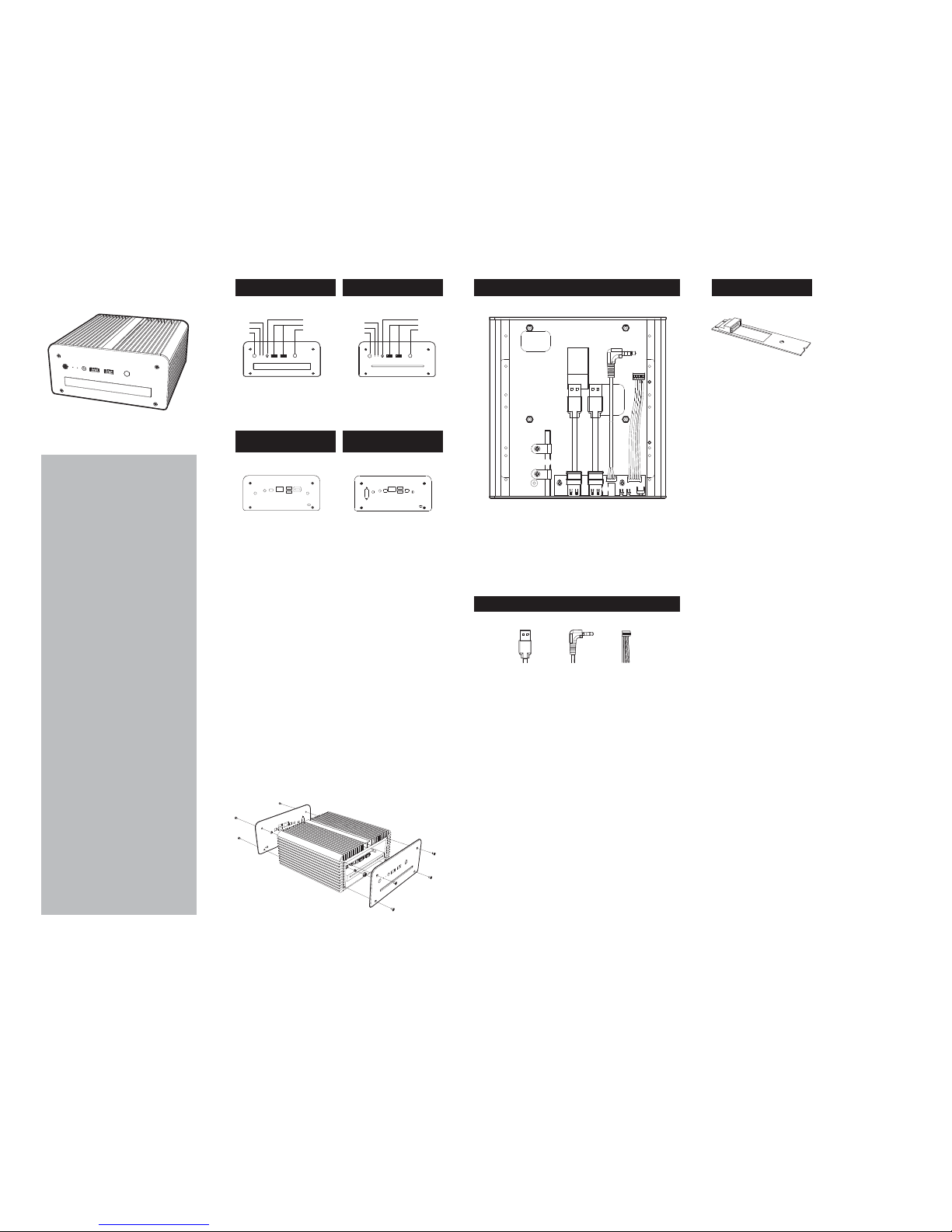

User Manual
Product Code: A-NUC18-A1B / A-NUC18-M1B
2015/065140162414 V1
USB 3.0 A male
connector
HD Audio in/out
connector
Power and HDD led
connectors
Rear panel (included)
Rear panel (pre-mounted)
Front panel (included)
Power LED
Hard drive LED
Power switch
HD audio in / out
USB 3.0 port
IR receiver opening
(For motherboard with
CIR support)
Front panel (pre-mounted)
Power LED
Hard drive LED
Power switch
HD audio in / out
USB 3.0 port
IR receiver opening
(For motherboard with
CIR support)
For Tray loading slim ODD For Slot loading slim ODD Optional M.2 to SATA adapter
󱤨Aluminium heatsink for heat transfer
󱤩Front panel PCB
󱤪M/B mounting standoffs
󱤫Light guide tube
GB
Connect the case internal cable connectors to the corresponding motherboard headers.
NOTE : If the connectors are not apparent on the board consult your motherboard manual. Connecting
the panel to the wrong headers may result in motherboard damage.
FR
Branchez les connecteurs de câble internes du boîtier aux embases de carte mère correspondantes.
REMARQUE : Si les connecteurs ne sont pas apparents sur la carte, consultez le manuel de votre carte
mère. Si vous connectez le panneau aux mauvaises embases cela risque d’endommager la carte mère.
D
Schließen Sie die Gehäuseinternen Kabel-Anschlüsse an die entsprechenden Motherboard-Anschlüße.
HINWEIS: Wenn die Anschlüsse auf dem Motherboard nicht ersichtlich sind, schauen Sie bitte in ihren
Motherboard-Handbuch nach. Ein Anschluss des Panels an die falschen Anschlüße kann dazu führen, dass
das Motherboard beschädigt wird.
PT
Conecte os cabos internos do gabinete, nas entradas correspondentes da placa-mãe.
NOTA : No caso das entradas não estarem marcadas na placa-mãe, consulte o manual da mesma.
Conectar os cabos numa entrada errada, pode danificar a placa-mãe.
ES
Conecte los conectores de los cables del interior de la carcasa en los correspondientes cabezales de la
placa base.
NOTA: Si los conectores no aparecen en la placa, consulte el manual de la placa base La conexión del
panel en los cabezales equivocados podría dañar la placa base.
JP
ご使用になるマザーボードのマニュアルを参照しケースの各コネクタケーブルを接続します。
注:間違ってマザーボードに接続するとマザーボードに損傷を与える恐れがあります。必ず、ご使用
になるマザーボードのマニュアルをご確認ください。
CN
根据圖示說明,將机箱線材插在相對應的端子上。
注意: 如果在主板上沒看到相對應的端子,請參考主板之使用說明。如果線材接錯,有可能造成主板損坏。
󱤨
󱤪󱤪
󱤪󱤪
󱤩
󱤫
GB
The motherboard provides one onboard SATA port.
For two SATA devices configuration, the optional
M.2 to SATA adapter (AK-PCCMSA-02) provides
one extra SATA port.
FR
La carte mère offre un port SATA embarqué. Pour
la configuration de deux périphériques SATA,
l'adaptateur en option M.2 vers SATA
(AK-PCCMSA-02) offre un port SATA supplémen-
taire.
D
Das Motherboard verfügt über einen onboard
SATA-Port.
Bei einer Konfiguration mit zwei SATA-Geräten
bietet der optionale M.2-auf-SATA-Adapter
(AK-PCCMSA-02) einen zusätzlichen SATA-Port.
PT
A placa-mãe possui uma porta SATA onboard.
Para instalação de dois dispositivos SATA,
utilize o adaptador opcional M.2 para SATA
(AK-PCCMSA-02), adicionando mais uma
porta SATA.
ES
La placa base incluye un puerto SATA incorporado.
Para una configuración con dos dispositivos SATA,
el adaptador opcional M.2 a SATA (AK-PCCMSA-
02) ofrece un puerto SATA adicional.
JP
マザーボードにはオンボードSATAポート1基を
搭載しています。
SATAデバイス2基を設定する場合は、オプショ
ンのM.2-SATAアダプタ(AK-PCCMSA-02)がも
う一つ余分にSATAポートを提供します。
CN
主板本體提供一組SATA端口。如需使用二組
SATA裝置，請選購M.2對SATA轉接卡
(AK-PCCMSA-02)以提供額外的SATA端口。
Internal layout
Internal cable connectors
GB
CAUTION
Electrostatic discharge (ESD) can damage system components. If an ESD-controlled
workstation is not available, wear an antistatic wrist strap or touch an earthed
surface before handling any PC components.
WARNING
Please be careful when unpacking and setting up this product as metal edges can
cause injury if not handled with care.
FR
ATTENTION
Une décharge électrostatique (ESD) risque d’endommager les composants du
système. Si vous ne disposez pas d’une station de travail avec protection contre
l’ESD, portez un bracelet antistatique ou touchez une surface reliée à la terre avant
de manipuler les composants de l’ordinateur.
AVERTISSEMENT
Faites attention lors du déballage et de l’installation de ce produit car il comporte
des coins métalliques coupants qui risquent de vous blesser s’ils ne sont pas
manipulés avec soin.
D
Vorsicht:
Elektrostatische Entladungen (ESD – Electrostatic discharge) kann
Systemkomponenten beschädigen. Sollte ein ESD geschützter Arbeitsplatz nicht
vorhanden sein, tragen Sie ein antistatisches Armband or berühren Sie eine
geerdete Oberfläche bevor Sie mit den Arbeiten am Computer beginnen.
Warnung
Seien Sie vorsichtig beim Auspacken und beim Aufbau dieses Produktes. Scharfe
Metallkanten könnten Verletzungen hervorrufen wenn ohne die nötige Vorsicht
vorgegangen wird.
PT
CUIDADO
Descargas Eletroestáticas (ESD) podem danificar componentes do PC. Caso não
tenha uma bancada específica disponível, utilize uma pulseira anti-estática ou toque
uma superfície aterrada antes de manusear qualquer componente.
ATENÇÃO
Por favor tenha cuidado ao desembrulhar e montar este produto, as extremidades
de metal podem machucar, caso o mesmo não seja manuseado com cuidado.
ES
CUIDADO
Descargas electrostáticas (ESD) pueden dañar los componentes de su sistema.
Si no puede disponer de una estación de trabajo libre de electrostática, use una
muñequera antiestática o toque una superficie que haga tierra antes de manipular
los componentes del ordenador.
PELIGRO
Por favor sea cuidadoso cuando desempaquete y ensamble este producto. Los filos
de metal pueden causarle cortes o heridas si no son manipulados adecuadamente.
JP
注意
静電気放電（ESD）は電子部品・機器に損傷を与えることがあります。
本製品の取付け作業を行う前に、必ず静電気除去作業を行ってください。
静電気防止袋もしくは静電気防止用ストラップを着用して、取付け作業を行っ
てください。
警告
金属の角（エッジ）部分でケガをする恐れがありますので、本製品を開梱後、
セットアップする際には、くれぐれも十分ご注意ください。
CN
注 意
靜電放電(ESD)可能會損壞系統元件。請使用低ESD工作站。若無法取得此類工作
站，請先穿戴防靜電脘帶或碰觸地表面，再拿取任何電腦組件。
警 告
開箱及安裝中請小心取用，避免被金属邊緣割傷。

Serial cable installation
InstallationContents Slim ODD Installation 2.5” SATA HDD / SSD Installation VESA mounting instructions
3
①
②
CPU
CPUPCH
1
2
USB 3.0 A male connector
HD Audio in/out connector
6
4
Power and HDD led connectors
5
⑥
⑦
GB
①Thermal compound ②Thermal gap filler (for PCH) ③Screws for motherboard (M3)
④ Washer ⑤SATA power cable ⑥Serial cable ⑦Serial cable screws
⑧SATA cable for slim ODD ⑨ODD mounting screws (M2)
⑩HDD protective film ⑪2.5” HDD/SSD screws (M3) ⑫VESA mounting screws
⑬Case feet kit ⑭Front panel for Slot loading slim ODD
⑮Rear panel for Intel®NUC board NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE /
NUC5i3MYHE
⑯spring for button（spare part）
FR
①Composé thermique ②Pâte thermique (pour PCH) ③vis pour carte mère (M3)
④ Rondelle ⑤Câble d'alimentation SATA ⑥câble série ⑦Vis pour câble série
⑧Câble SATA pour slim ODD ⑨Vis de montage ODD (M2)
⑩Film protecteur de disque dur ⑪Vis de disque dur / SSD 2,5” (M3)
⑫Vis de fixation VESA ⑬kit de pied de boîtier
⑭Panneau avant pour slim ODD à chargement par fente
⑮panneau arrière pour carte NUC Intel®NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE /
NUC5i3MYHE
⑯ressort pour bouton (pièce de rechange)
D
①Wärmeleitpaste ②Thermaler Lückenfüller (für PCH)
③Schrauben für das Motherboard (M3) ④ scheiben ⑤SATA-Netzkabel
⑥Serielles Kabel ⑦Serielles Kabel Schrauben ⑧SATA-Kabel für Slim-ODD
⑨ODD-Montageschrauben (M2) ⑩HDD-Schutzfilm
⑪2.5” HDD/SSD Schrauben (M3) ⑫VESA-Montageschrauben
⑬Gehäusefüße Zubehör ⑭Front-Panel für Slot-Loading-Slim-ODD
⑮Rückseite für Intel®NUC Board NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE /
NUC5i3MYHE
⑯Feder für Taste （Ersatzteil）
PT
①Pasta térmica ②Película térmica (para PCH) ③parafusos para placa-mãe (M3)
④ Arruela ⑤cabo de força SATA ⑥cabo Serial ⑦Parafusos para cabo Serial
⑧Cabo SATA para ODD Slim ⑨Parafusos de fixação do ODD (M2)
⑩película protetora para o HD ⑪Parafusos para HD e SSD (M3)
⑫parafusos para instalação no suporte VESA
⑬Kit de fixação do gabinete ⑭Frontal para leitores ODD Slim de slot
⑮ painel traseiro para placas Intel®NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE /
NUC5i3MYHE
⑯mola do botão（reserva）
ES
①Compuesto térmico ②Relleno térmico (para PCH)
③tornillos para la placa base (M3) ④ Arandela ⑤Cable de corriente SATA
⑥Cable serie ⑦tornillos para Cable serie ⑧Cable SATA para ODD fino
⑨Tornillos de montaje de ODD (M2) ⑩Película protectora para HDD
⑪tornillos para HDD/SDD de 2,5” (M3) ⑫Tornillos de montaje VESA
⑬ kit de pies de la carcasa ⑭Panel frontal para ranura de carga de ODD finos
⑮panel posterior para placas Intel®NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE /
NUC5i3MYHE
⑯muelle para botón（repuesto）
JP
①サーマルグリース ②サーマルギャップフィラー(PCH用) ③マザーボード用ねじ(M3)
④ ワッシャー⑤SATA電源ケーブル ⑥シリアルケーブル ⑦シリアルケーブル用ネジ
⑧スリム ODD 用SATA ケーブル ⑨ODD 取り付けネジ（M2）
⑩HDD保護フィルム ⑪2.5”HDD/SSD 用ネジ (M3)⑫VESA取付用ネジ
⑬ケース脚キット ⑭スロットローディングスリム ODD 用フロントパネル
⑮Intel®NUCボード NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE
用背面パネル
⑯ボタン用スプリング（スペア部品）
CN
①導熱膏 ② 導熱填充膠塊 (PCH 用) ③ 主板螺絲 (M3) ④ 華司片 ⑤ SATA電源線
⑥ 串行端口線材 ⑦ 串行端口線材螺絲 ⑧ 光驅數據線 ⑨ 光驅安裝螺絲 (M2)
⑩ 硬盤保護膠片 ⑪ 2.5” HDD/SSD 螺絲 (M3) ⑫ VESA安裝螺絲 ⑬ 機箱腳座組
⑭可用於Slot loading slim ODD（筆記本吸入式光驅）面板
⑮ 可用於Intel® NUC主板 NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE
的後面板
⑯ 按鍵彈簧（備品）
9
8
7
10
󱤎
󱤐
󱤏
⑫
ODD and 2.5” SATA HDD/SSD mounting bracket
1
2
3
4
1
2
3
4
6
Slim ODD
Installation
A
2.5” SATA HDD / SSD
Installation
B
A B
⑤
⑧
⑨
5
ODD and 2.5” SATA HDD/SSD mounting bracket
Slim ODD
2.5” SATA HDD / SSD
SATA cable
Optional M.2 to SATA adapter
SATA cable
ODD and 2.5” SATA HDD/SSD mounting bracket
⑤
⑩
⑤
⑧
⑧
① ② ③④
x4
⑥⑦
⑮
x4
⑧
⑫
⑤
⑨ ⑩
⑭
⑪
⑬
⑯
󱤎 󱤏 󱤐
x2
x4
x4
Case feet installation
③
④
x4
⑪2.5” SATA HDD / SSD
GB
The optional Serial port is only for Intel®NUC5i5MYBE / NUC5i5MYHE /
NUC5i3MYBE / NUC5i3MYHE.
Please consult the manual for further information of the serial headers.
FR
Le port série en option est destiné uniquement à Intel®NUC5i5MYBE /
NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE.
Consultez le manuel pour plus d'informations sur les embases série.
D
Der optionelle serielle Port ist nur bei Intel®NUC5i5MYBE /
NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE verfügbar.
Bitte lesen Sie das Handbuch für weitere Informationen über die seriellen
Anschlüsse.
PT
A porta Serial opcional está disponível somente para Intel®NUC5i5MYBE
/ NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE.
Por favor, consulte o manual para obter mais informações sobre as
entradas seriais.
ES
El puerto serie opcional sólo es para
Intel®NUC5i5MYBE / NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE.
Consulte el manual para más información sobre los cabezales en serie.
JP
オプションのシリアルポートはIntel®NUC5i5MYBE / NUC5i5MYHE /
NUC5i3MYBE / NUC5i3MYHE専用です。
シリアルヘッダの詳細についてはマニュアルを参照 してください。
CN
Serial port（串行端口）功能僅支援 Intel® NUC5i5MYBE /
NUC5i5MYHE / NUC5i3MYBE / NUC5i3MYHE 主板,
對應端子請參考主板之使用說明。
