AKG HSC 150 OC - MOUNTING DRAWING User manual

HSC 150 SR/OC
Bedienungshinweise
User Instructions
Mode d’emploi
Istruzioni d’uso
Modo de empleo
Instruções de uso

2
1. Beschreibung
Das HSC 150 ist eine universelle, ultraleichte Kopf-
sprechgarnitur. Der Mikrofonteil ist in Kondensatortech-
nik mit achterförmiger Richtcharakteristik ausgeführt. In
Verbindung mit dem sprachoptimierten Frequenzgang
ergibt sich eine hervorragende Umgebungsgeräusch-
dämpfung. Der Hörerteil wird direkt im Ohr plaziert,
und bewirkt so optimale Verständlichkeit und Trage-
komfort.
2. Sicherheitshinweise
1. Schütten Sie keine Flüssigkeiten auf das Gerät.
2. Stellen Sie das Gerät nicht in der Nähe von Wärme-
quellen wie z.B. Radiatoren oder Heizungsrohren
auf, und setzen Sie es nicht direkter Sonneneinstrah-
lung, starker Staub- und Feuchtigkeitseinwirkung,
Regen, Vibrationen oder Schlägen aus.
3. Anwendung
Das HSC 150 wurde für „Standardohren“ dimensio-
niert. Der Clip wurde so ausgeführt, daß Sie die
Sprechgarnitur leicht mit einer Hand aufsetzen und ab-
nehmen können. Nach zwei bis drei Versuchen haben
Sie sich an den Vorgang gewöhnt, und werden es
äußerst leicht und bequem finden.
Der Mikrofonarm sollte in Richtung Mundwinkel zei-
gen. Zur Verwendung im Freien montieren Sie bitte
den Windschutz auf das Mikrofon, um ungewollte
Geräuschentwicklung zu vermeiden.
Um die Sprechgarnitur vom Gewicht des Kabels zu ent-
lasten, klemmen Sie es mit dem Kabelclip am Kragen
o.ä. an.

3
4. Kabel
Das Kabel ist mit offenen Kabelenden ausgeführt. Die
Adern für Mikrofon und Hörsystem sind wie folgt farb-
codiert:
Mikrofon
Rot: Signal und Stromversorgung (1,5–10 V)
Schirm: Masse
Hörer
Weiß: Signal
Schirm: Masse

4
5. Spezifikationen
Umweltbedingungen
ETS 300019 EC7,3
Lager- und Betriebstemp. Bereich: –40 bis +80°C
Garant. Fallhöhe auf harte Oberfläche: 150 cm
Mechanische Daten
Dimensionen: 123 mm Boomarmlänge
169 mm Gesamtlänge
Gewicht: 15 g ohne Kabel
Gehäusematerial: ABS

Akustische Daten Mikrofon
SLR 46+/–4dB
Empfindlichkeit –47dBV/1Pa
Richtcharakteristik 8er
Impedanz 2,2kOhm
Klirrfaktor <2% bei 16dBPa,
300 bis 3.400Hz
Linearität +/–1dB –40 bis 17dBPa
Speisespannung 1,1 bis 10V
Stromaufnahme <0,5mA
Geräuschpegelabstand >50dB

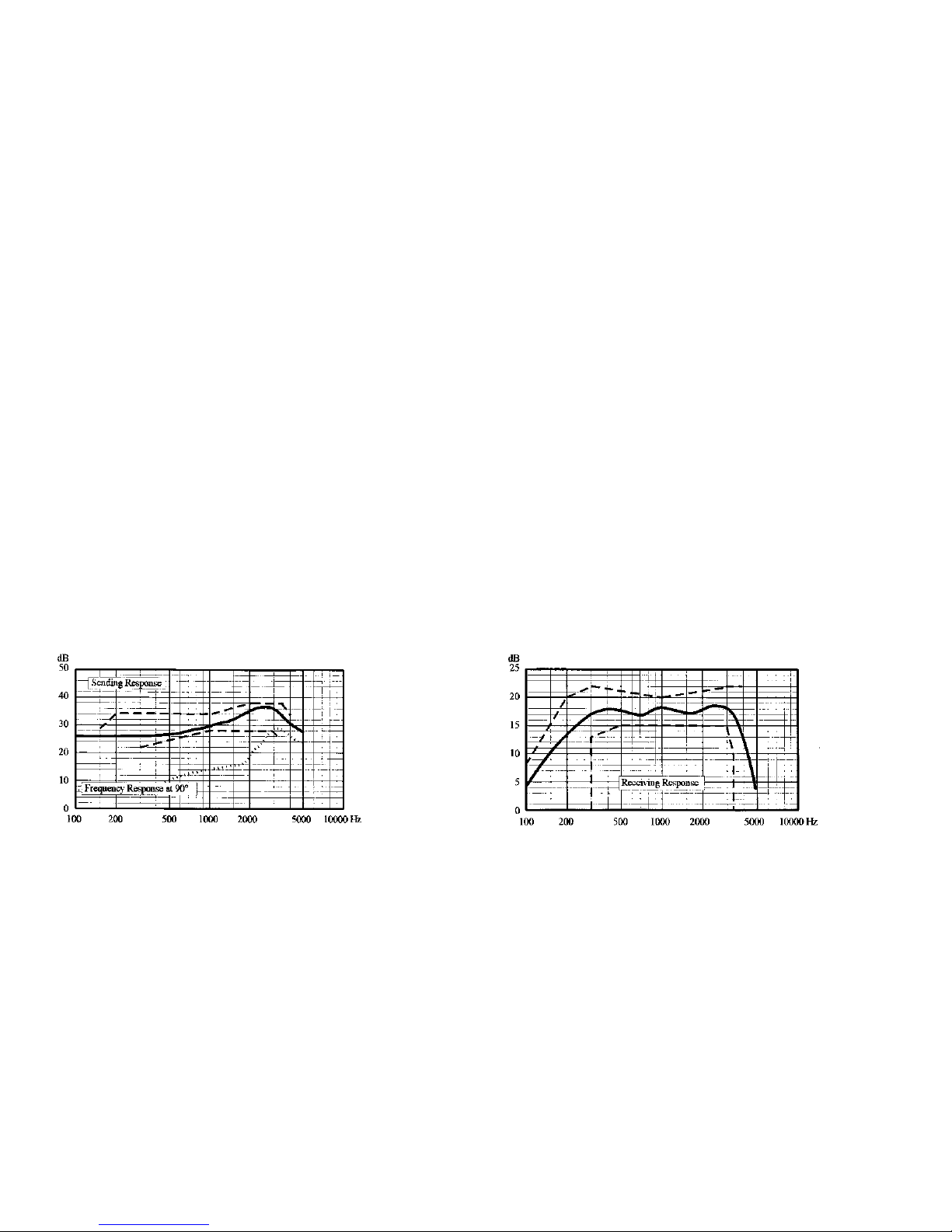

Frequenzgang Mikrofon
Akkustische Daten Hörer
RLR –12+/–4dB
Impedanz 150Ohm
Klirrfaktor <3% bei 17dBPa,
300 bis 3.400Hz
Linearität +/–1dB –40 bis 16dBPa
Magnetisches DC Feld <400A/cm bei 2mm Abstand
von der Vorderseite
Sicherheitshinweis: Überschreiten Sie nicht
1,5Veff = 124dBSPL
Frequenzgang Hörer
5
Technische Änderungen vorbehalten. Dieses Produkt entspricht der Norm EN 50 082-1

6
1. Description
The HSC 150 SR/OC is a versatile, featherweight
headset with a condenser microphone and dynamic
earphone. With its figure eight pickup pattern and
frequency response optimized for speech pickup, the
microphone ensures excellent rejection of ambient
noise. A special clip places the earphone right inside
one ear for optimum intelligibility and comfort.
2. Precautions
1. Do not spill any liquids on the equipment.
2. Do not place the equipment near heat sources such
as radiators or heating ducts and do not expose it to
direct sunlight, excessive dust, moisture, rain,
mechanical vibrations, or shock.
3. Use
The HSC 150 SR/OC has been designed for “stan-
dard size” ears and a special clip lets you place the
entire headset on one ear and remove it single-
handedly.

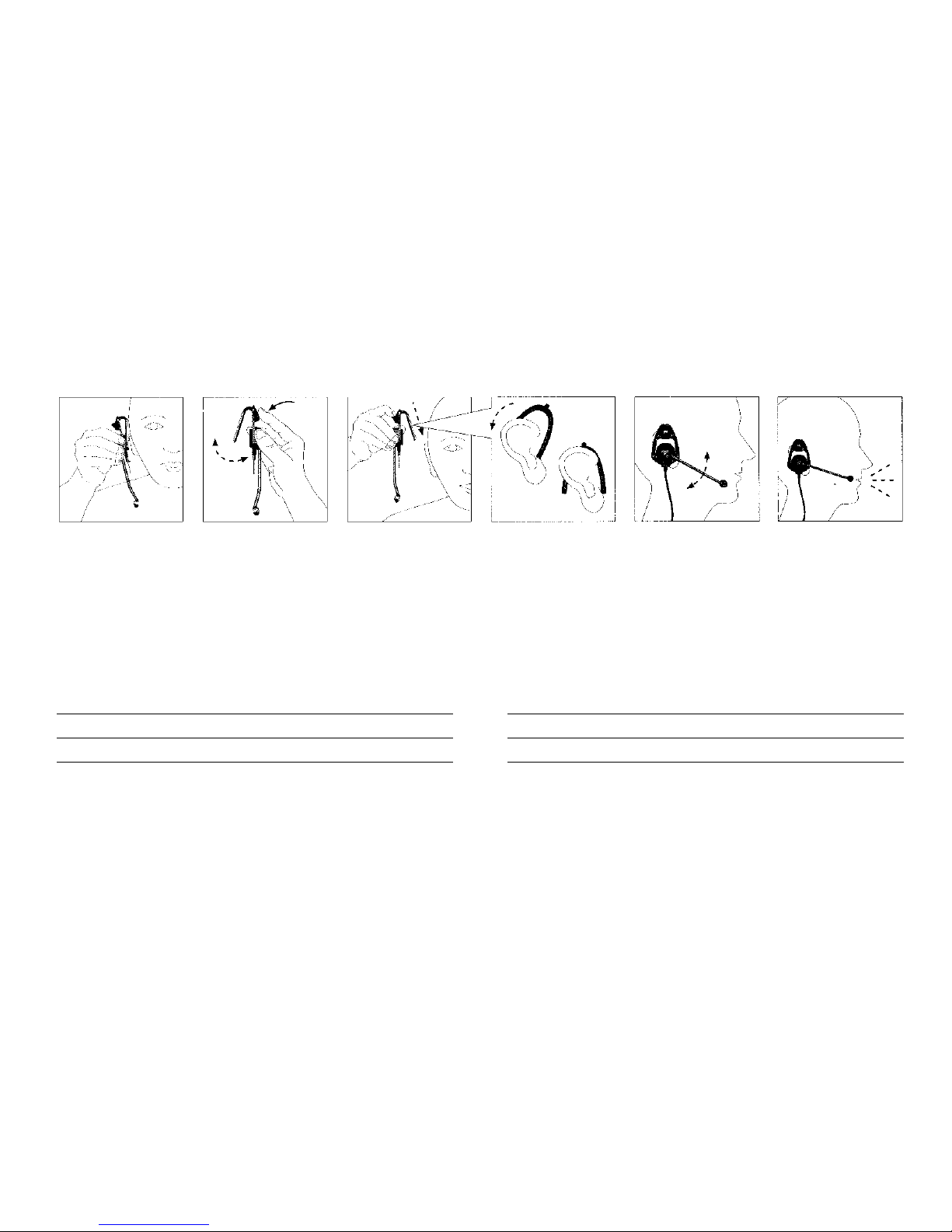

Put the headset on referring to the illustrations on page
7.
Adjust the microphone arm so as to place the micro-
phone near the corner of your mouth as shown on
page 7. If you use the headset out of doors slip the sup-
plied windscreen on the microphone in order to pre-
vent unwanted wind noise.
To take the weight of the cable off the headset, use the
cable clip to clamp the cable, e.g., on the collar.

4. Cable
The HSC 150 SR/OC uses an unterminated cable. The
microphone and earphone wires are color coded as
follows:
Microphone
Red: audio and supply voltage (1.5V to 10 V)
Shield: ground
7
Earphone
White: audio
Shield: ground

8
5. Specifications
Environment
ETS 3000 19 EC7.3
Storage and operating temperature range: –40°C to
+80°C
Guaranteed drop height onto hard surface: 150 cm
(59 in.)
System
Dimensions
Microphone arm length: 123 mm (4.8 in.)
Overall length: 169 mm (6.6 in.)
Weight: 15 g (0.53 oz.) less cable
Case material: ABS

9
Microphone Acoustical Data
SLR 46+/–4dB
Sensitivity –47dBV/1Pa
Polar pattern figure-of-eight
Impedance 2.2 Kohms
T.H.D. <2% at 16dBPa,
300 to 3,400Hz
Linearity +/–1dB –40 to 17dBPa
Supply voltage 1.1 to 10V
Current consumption <0.5mA
S/N ratio >50dB
Microphone Frequency Response
Earphone Acoustical Data
RLR –12+/–4dB
Impedance 150 ohms
T.H.D. <3% at 17dBPa,
300 to 3,400Hz
Linearity +/–1dB –40 to 16dBPa
Magnetic stationary field <400A/cm at 2mm
from front
Warning: Do not exceed 1.5 V rms =
124dBSPL
Earphone Frequency Response
Specifications subject to change. This product conforms to EN 50 082-1

1. Description
Le HSC 150 est un microcasque universel ultraléger. La
partie microphone est une structure électrostatique pré-
sentant un diagramme directionnel en huit. La combi-
naison avec la réponse de fréquence à optimisation de
parole résulte en une excellente atténuation des bruits
d’environnement. La partie écouteur se place directe-
ment dans l’oreille, ce qui permet d’obtenir une com-
préhension et un comfort les meilleurs possible.
2. Conseils de sécurité
1. Ne pas renverser de liquide sur l’appareil.
2. Ne pas poser l’appareil à proximité d’une source
de chaleur, un radiateur ou un tuyau de chauffage
par exemple, et ne pas l’exposer aux rayons du
soleil, à la poussière et à l’humidité, à la pluie, aux
vibrations. Eviter les chocs.
3. Application
Les dimensions du HSC 150 sont prévues pour des
“oreilles standards“. Le clip est conçu de manière à ce
que puissiez facilement mettre ou enlever le microcas-
que d’une seule main. Après deux ou trois tentatives,
vous vous y habituerez vite et apprécierez la légèreté
et le comfort de cet équipement.
Tournez le bras du micro de préférence en direction du
coin de la bouche. En cas d’utilisation en plein air,
veuillez monter la boule anti-vent sur le microphone de
manière à éviter la formation de bruits inopportuns.
Afin de soulager un peu le câble, il est préférable de
fixer celuici, par exemple à votre col, à l’aide de
l’agrafe prévue à cet effet.
10

11
4. Câble
Le HSC 150 SR/OC est muni d’un câble avec extré-
mités libres.
Les fils du microphone et de l’écouteur sont connectés
comme suit:
Microphone
Rouge: signal et tension d’alimentation
(1,5 V à 10 V)
Blindage: masse
Ecouteur
Blanc: signal
Blindage: masse

5. Spécifications
Conditions ambiantes
ETS 300019 EC7,3
Température de stockage et d’utilisation comprise
entre: –40 et +80°C
Garantie pour hauteur de chute
sur une surface dure: 150 cm
Spécifications mécaniques
Dimensions: 123 mm de longueur
de bras micro
169 mm de longueur totale
Poids: 15 g sans câble
Boîtier réalisé en: ABS
12

Spécifications acoustiques du micro
ESE 46 +/–4 dB
Sensibilité –47 dBV/1Pa
Diagramme directionnel en huit
Impédance 2,2kOhms
Taux de distorsion totale <2% pour 16 dBPa,
300 à 3.400 Hz
Linéarité +/–1 dB –40 à 17 dBPa
Tension d’alimentation 1,1 à 10V
Absorption de courant <0,5 mA
Rapport signal / bruit >50 dB
Réponse en fréquence micro
13
Spécifications acoustiques de l’écouteur
ESR –12 +/–4 dB
Impédance 1500 Ohms
Taux de distorsion totale <3% pour 17 dBPa,
300 à 3.400 Hz
Linéarité +/–1 dB –40 à 16 dBPa
Champ cc magnétique <400 A/cm pour un écart
de 2 mm par rapport à la
face avant
Conseil de sécurité: ne pas dépasser 1,5 Veff =
un N.P.A. de 124 dB
Réponse en fréquence écouteur
Sous réserve de modifications techniques. Ce produit répond à la norme EN 50 082-1

3. Applicazione
L’HSC 150 è stato dimensionato per ”orecchie stan-
dard“. Il clip è stato costruito in modo tale da poter po-
sizionare o togliere la cuffia auricolare facilmente con
una sola mano. In seguito a due o tre tentativi ci si abi-
tua a questa operazione e la si troverà estremamente
comoda e semplice.
Il braccio a giraffa che sostiene il microfono dovrà es-
sere direzionato verso l’angolo della bocca. Per l’im-
piego all’aria aperta, montare la protezione antivento
sul microfono onde evitare rumori di disturbo.
Onde liberare il cavo dal peso, fissarlo al colletto (o si-
mile) con l’apposita clips.
14
1. Descrizione
L’HSC 150 costituisce una cuffia auricolare con micro-
fono universale ed ultraleggera. Dispone di un micro-
fono a condensatore con caratteristica direzionale ad
otto. In connessione con una risposta di frequenza otti-
mizzata per il parlato, ciò consente un’eccellente ridu-
zione del rumore di sottofondo. L’auricolare viene posi-
zionato direttamente nell’orecchio, consentendo in tal
modo condizioni di ascolto ottimali ed ottimizzando il
comfort.
2. Indicazioni di sicurezza
1. Evitare di versare liquidi sull’apparecchio.
2. Evitare di collocare l’apparecchio nelle vicinanze di
fonti di calore, quali ad esempio radiatori o tuba-
ture di riscaldamento ed evitare di esporlo diretta-
mente ai raggi solari, all’azione della polvere e
dell’umidità in misura eccessiva, alla pioggia, alle
vibrazioni o agli urti.

4. Cavo
Il HSC 150 SR/OC dispone di un cavo con estremità
libere.
I fili del microfono e dell’auricolare sono collegati
come segue:
Microfono
Rosso: segnale
Schermatura: massa
Auricolare
Bianco: segnale
Schermatura: massa
15

16
5. Specifiche
Condizioni ambientali
ETS 300019 EC7,3
Temperatura di magazzinaggio e di esercizio
compresa nella gamma: tra –40 e +80°C
Altezza di caduta su superficie
dura garantita: 150 cm
Dati meccanici
Dimensioni: 123 mm lunghezza
braccio a giraffa
169 mm lunghezza
totale
Peso: 15 g senza cavo
Materiale alloggiamento: ABS

17
Dati acustici del microfono
SLR 46+/–4dB
Sensibilità –47dBV/1Pa
Caratteristica direzionale a otto
Impedenza 2,2kOhm
Fattore di distorsione <2% a 16dBPa,
300–3.400Hz
Linearità +/–1dB –40 fino a 17dBPa
Tensione di alimentazione 1,1–10V
Assorbimento di corrente <0,5mA
Relazione segnale/rumore >50dB
Risposta di frequenza del microfono
Dati acustici dell’auricolare
RLR –12+/–4dB
Impedenza 150 Ohm
Fattore di distorsione <3% a 17dBPa,
300–3.400Hz
Linearità +/–1dB –40 fino a 16dBPa
Campo magnetico DC <400A/cm a 2mm di
distanza dal lato anteriore
Indicazione di sicurezza: Evitare di superare 1,5Veff
=124dBSPL
Risposta di frequenza dell’auricolare
Con riserva di modifiche tecniche. Questo prodotto risulta conforme alla norma EN 50 082-1

1. Descripción
El HSC 150 SR/OC es un auricular con micrófono,
universal y ultraligero. La pieza del micrófono está
construida con la técnica de condensadores y con ca-
racterística direccional en forma de ocho. En combina-
ción con la respuesta de frecuencia optimizada del ha-
bla, proporciona una amortiguación del ruido ambien-
tal muy sobresaliente. La pieza correspondiente al au-
ricular se coloca directamente en la oreja, por lo que
proporciona una óptima inteligibilidad y comodidad
para los desplazamientos.
2. Indicaciones de seguridad
1. No verter ningún líquido sobre el aparato.
2. No colocar el aparato en la proximidad de fuentes
de calor tales como, radiadores o tuberías de la ca-
lefacción, ni lo exponga a la acción directa de los
rayos solares, ni al efecto del polvo o humedad, llu-
via, vibraciones o golpes.
3. Aplicaciòn
En cuanto a dimensiones, los HSC 150 han sido calcu-
lados para „orejas estándar“. La pinza de sujeción ha
sido construida de manera que el dispositivo pueda
colocarse y extraerse fácilmente de la oreja, utilizando
una sola mano. Tras dos o tres pruebas, Vd. habrá asi-
milado a la perfección el procedimiento y comprobará
que es extremadamente ligero y cómodo de llevar.
El brazo extensor del micrófono debería quedar orien-
tado en dirección hacia la comisura de los labios.
Para utilización al aire libre, monte sobre el micrófono
la visera cortavientos a fin de evitar la generación de
ruidos no deseados.
Para descargar de peso al cable, es conveniente pren-
derlo en la solapa o en lugar similar, recurriendo a la
pinza de sujeción del cable al efecto.
18

19
4. Cable
El HSC 150 SR/OC tiene un cable con terminales lib-
res.
Los hilos del micrófono y del auricular están conecta-
dos como sigue:
Micrófono
Rojo: señal
Blindaje: masa
Auricular
Blanco: señal
Blindaje: masa

5. Especificaciones
Condiciones ambientales
ETS 300019 EC7,3
Gama de temperaturas de almacenaje y
de funcionamiento: de –40 hasta +80°C
Altura de caída sobre superficie
dura garantizada: 150 cm
Datos mecánicos
dimensiones: longitud del brazo extensor
del micrófono, 123 mm;
longitud total, 169 mm
peso: 15 g, sin cable
material de la caja: ABS
20
