Alecto DVM-75 User manual

GEBRUIKSAANWIJZING
DVM-75

2
INHOUDSOPGAVE
1 INTRODUCTIE ......................................................... 3
2 FUNCTIEOVERZICHT
2.1 BABY-UNIT ............................................................... 3
2.2 OUDER-UNIT ........................................................... 4
2.3 ICONEN IN HET DISPLAY ....................................... 5
3 INSTALLEREN
3.1 BABY-UNIT ............................................................... 7
3.2 OUDER-UNIT ........................................................... 8
4 GEBRUIKEN
4.1 BABY-UNIT
In/uitschakelen.......................................................... 10
Volume ...................................................................... 10
Automatisch nachtzicht............................................. 10
4.2 OUDER-UNIT
In/uitschakelen.......................................................... 10
Volume ...................................................................... 10
Terugspreken ............................................................ 11
Zoomfunctie .............................................................. 11
Temperatuurweergave .............................................. 11
Multi camera ............................................................. 11
Beeld handmatig aan- of uitzetten ............................ 12
Geluidlampjes ........................................................... 12
4.3 MENU GESTUURDE FUNCTIES
Helderheid ................................................................ 12
voedingstimer ........................................................... 12
Camera toevoegen ................................................... 13
Camera verwijderen.................................................. 13
Automatisch beeld in/uitschakelen ........................... 13
Geluid attentie toon aan/uit....................................... 14
Automatisch geluid in/uitschakelen (VOX)................ 14
5 MULTI CAMERA
5.1 INTRODUCTIE ......................................................... 15
5.2 AANMELDEN EXTRA CAMERA’S ........................... 15
5.3 AFMELDEN EXTRA CAMERA’S .............................. 15
6 TIPS EN WAARSCHUWINGEN
6.1 ALGEMEEN.............................................................. 16
6.2 INSTALLATIE............................................................ 16
6.3 STORINGSVRIJ ....................................................... 16
6.4 AFLUISTEREN/AFTAPPEN ..................................... 17
6.5 ONDERHOUD .......................................................... 17
6.6 BEREIK..................................................................... 17
6.7 VERTRAGING IN BEELD EN GELUID .................... 17
6.8 MILIEU EN AFDANKEN ........................................... 17
6.9 STORING.................................................................. 18
7 SPECIFICATIES ....................................................... 18
8 GARANTIE ............................................................... 19

3
1 INTRODUCTIE
De Alecto DVM-75 is een draadloze beeld babyfoon, ge-
schikt voor gebruik binnenshuis.
Naar keuze kunt u continu
kijken en luisteren of kunt u de babyfoon automatisch laten
inschakelen als de baby gaat huilen.
VERKLARING VAN CONFORMITEIT
Hierbij verklaar ik, Commaxx, dat het type radioapparatuur
Alecto DVM-75 conform is met Richtlijn 2014/53/EU. De
volledige tekst van de EU-conformiteitsverklaring kan
worden geraadpleegd op het volgende internetadres:
http://DOC.hesdo.com/DVM-75-DOC.pdf
Het gebruik is toegestaan in alle landen van de EU. In
Frankrijk, Italië, Rusland en de Oekraïne is alleen gebruik
binnenhuis toegestaan.
2 FUNCTIEOVERZICHT
2.1 BABY-UNIT:
1. Infrarood LED’s (voor nachtzicht)
2. cameralens
3. temperatuur opnemer (achterzijde)
4. controlelampje, is gedoofd als de baby-unit is uitge-
schakeld, knippert als de baby-unit op zoek is naar de
ouder-unit, is con-
stant opgelicht als de
baby-unit contact heeft
met de ouder-unit
5. aansluiting voedings-
adapter
6. toets PAIR (om deze
baby-unit aan een
(andere) ouder-unit te
koppelen)
7. ingebouwde microfoon
8. standaard om de
baby-unit naar voren
of naar achteren te
kantelen)
9. aan/uit druktoets
10. omhoog/omlaag toets
om het volume van de
terugspreekfunctie in te
stellen
5
3
1
2
6
9
10
8
4
7

4
2.2 OUDER-UNIT:
1. in menu-modus om door de instelmogelijkheden te blade-
ren / in zoom-modus: ingedrukt houden om naar rechts te
kijken / bij multi camera: ga naar de volgende camera
2. in menu-modus om door de instelmogelijkheden te blade-
ren / in zoom-modus: ingedrukt houden om naar links te
kijken
3. menu/OK-toets
4. visuele geluidsindicatie
5. aan/uit druktoets, 2 seconden ingedrukt houden om de
ouder-unit in- of uit te schakelen
6. aan/uit controlelampje
7. batterij-indicatie lampje:
• continu rood als de accu wordt opgelaen of op peil
wordt gehouden
• knippert rood als de batterij leeg raakt
8. batterijcompartiment
9. beeldscherm
10. LCD ON/OFF: kort indrukken om het beeld in- of uit te
schakelen
11. terugspreektoets naar de baby-unit
12. verhogen ontvangstvolume
13. verlagen ontvangstvolume
14. microfoon
15. zoom-in / in menu-modus toets om instelling te wijzigen / in
zoom-modus: ingedrukt houden om naar boven te kijken
16. aansluiting voedingsadapter
17. zoom-uit / in menu-modus toets om instelling te wijzigen
/ in zoom-modus: ingedrukt houden om naar beneden te
kijken
5
96
15
7
17
16
3
4
2
1
12
13
10 118
14

5
2.3 ICONEN IN HET DISPLAY:
boven in het beeld, tijdens normaal gebruik:
geeft de ontvangststerkte weer:
sterke ontvangst
goede ontvangst
matige ontvangst
slechte ontvangst
minimale ontvangst
, , of geeft weer naar welke camera u kijkt,
bij gebruik van maar één camera is dit altijd
‘patrol-mode’ is ingeschakeld (alleen van toepassing
bij gebruik van meerdere camera’s, de beelden worden na
elkaar weergegeven)
indicatie dat de zoom-mode is ingesteld
indicatie dat de IR-verlichting voor het nachtzicht is
ingeschakeld
volume staat op 0 (luidspreker uitgeschakeld)
, , , of : indicatie van het ingestelde VOX
niveau (automatische inschakeling als de baby huilt)
zie hiervoor hoofdstuk 4.3
weergave van de temperatuur in de babykamer
batterij indicatie:
batterij is leeg
batterij is vol
> > > animatie als de batterij geladen
wordt
verschijnt als de adapter is aangesloten en er geen
batterij is geplaatst of verkeerd is geplaatst

6

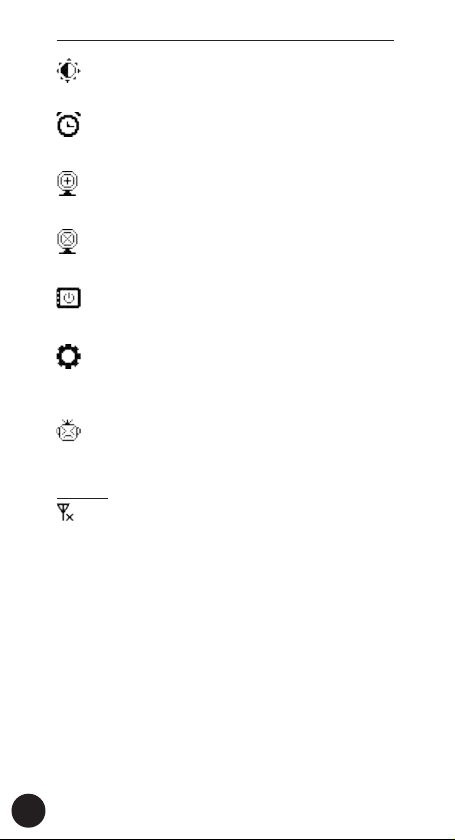

Menu- iconen onder in het display tijdens het instellen:
in dit menu kunt u de helderheid van het beeld instel-
len
in dit menu kunt u de voedingstimer instellen, zie
hiervoor hoofdstuk 4.3
in dit menu kunt u nieuwe camera’s aanmelden, zie
hiervoor hoofdstuk 5.
in dit menu kunt u aangemelde camera’s afmelden, zie
hoofdstuk 5
in dit menu kunt u instellen na welke tijd het beeld mag
uitschakelen, zie hiervoor hoofdstuk 4.3
in dit menu kunt u een beeptoon laten klinken als de
baby hard en langdurig huilt terwijl de luidspreker van de
babyfoon staat uitgeschakeld, zie ook hoofdstuk 4.3
in dit menu stelt u het gevoeligheidsniveau voor de
VOX-functie in, zie ook hoofdstuk 4.3
Overig:
geen verbinding met een camera

7
3 INSTALLEREN
3.1 BABY-UNIT:
Voeding:
1. Verbind een van de
meegeleverde 6V
voedingsadapters met de
aansluiting 6V DC van de
baby-unit.
2. Doe de adapter in een
230V stopcontact.
Gebruik alleen de meegelever-
de voedingsadapter met mo-
delnummer S005BNV0600060.
Bij gebruik als baby-
foon: Zorg dat de baby
de
baby-unit of het snoer
niet kan aanraken.
Plaats de baby-unit
minimaal 2 meter van
de baby vandaan en
bundel te lange draden
met tape of met speciaal voor dit doel verkrijgbare
draadbinders.
Wandmontage:
De baby-unit is geschikt voor
wandmontage. Boor naast
elkaar en met een onderlinge
afstand van 5,7cm 2 gaten in
de wand en plaats hierin plug
en schroef. Laat de kop van
de schroeven iets uitsteken.
Schuif de voet van de
baby-unit over de schroeven
heen en druk de baby-unit iets naar beneden.
Plaatsingstips:
• In geval van gebruik als babyfoon: plaats de baby-unit
op een minimale afstand van 2 meter van uw baby en
zorg dat het adaptersnoer veilig weggewerkt wordt.
• Voor een optimaal bereik heeft het de voorkeur de
baby-unit zo hoog mogelijk op te stellen, vrij van grote
r
>2m

8
metalen oppervlakken.
• Aan de achterzijde van de baby-unit steekt de tempe-
ratuur-sensor uit. Zorg dat deze sensor vrij hangt en
niet direct door de zon beschenen wordt of verwarmd
wordt door gloeilampen.
• De baby-unit is niet waterdicht. Bij gebruik buitenshuis,
deze baby-unit beschermen tegen vocht en zand.
3.2 OUDER-UNIT:
Voeding:
De ouder-unit kan direct vanuit de meegeleverde op-
laadbare batterij gevoed worden of via de meegeleverde
voedingsadapter. Zodra u de voedingsadapter aansluit
wordt de batterij opgeladen zodat de ouder-unit ook mobiel
gebruikt kan worden.
Batterij:

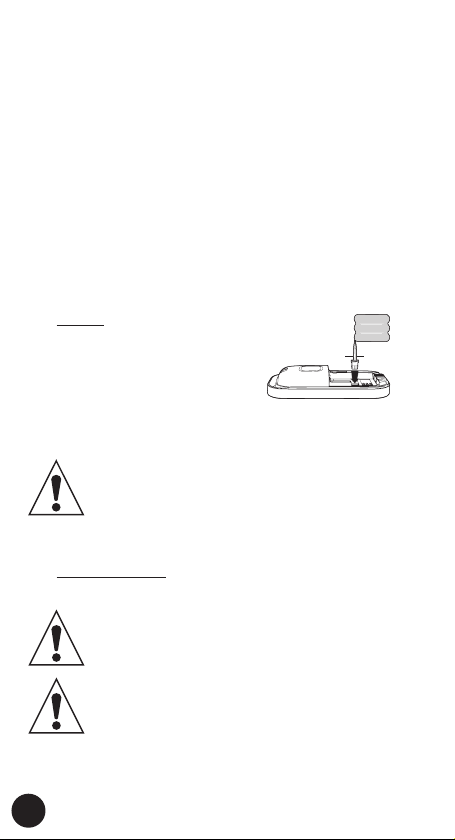

1. Open het batterijcomparti-
ment door de batterijdeksel
aan de achterzijde af te
schuiven.
2. Sluit het batterij-stekkertje
volgens de afbeelding in het batterijcompartiment aan
en plaats de batterij.
3. Schuif de batterijdeksel terug op de ouder-unit.
Het aansluiten van het stekkertje en het
plaatsen van de batterij niet forceren. Plaats
alleen de meegeleverde oplaadbare NiMH
batterij (3.6V, 800mAh).
Voedingsadapter:
1. Verbind de andere 6V voedingsadapter met de
aansluiting 6V DC aan de zijkant van de
ouder-unit.
2.Doe de adapter in een 230V stopcontact.
Gebruik alleen de meegeleverde
voedingsadapter met modelnummer
S005BNV0600060.
Zorg dat het adaptersnoer niet tot struikelen of
vallen kan leiden. Bundel te lange draden met tape of met
speciaal voor dit doel verkrijgbare draadbinders.
- (Zwar
t) + (Rood)

9
Opladen:
Zodra u de ouder-unit op de voedingsadapter heeft aangesloten
en deze adapter in een 230V stopcontact heeft gestoken, wordt
de batterij opgeladen.
• Laad voor het eerste gebruik de batterij gedurende
minimaal 15 uur op, ook al geeft de indicatie aan dat
de batterij vol is.
• Het oplaadcircuit voor de batterij is elektronisch gere-
geld, er bestaat geen gevaar voor overladen.
• In het geval u de set voor langere tijd niet gebruikt
(>2 maanden), is het wel raadzaam de adapter uit het
stopcontact te nemen en de batterij uit de ouder-unit
te halen. Bij weer in gebruik nemen, eerst de batterij
goed opladen.
• Het opladen van de batterij kan geschieden met de
ouder-unit ingeschakeld of uitgeschakeld. Met de
ouder-unit uitgeschakeld is de batterij wel eerder vol.
Batterij-indicatie:
Boven in het display: (alleen als de ouder-unit is ingescha-
keld)
• : geen batterij geplaatst, de ouder unit wordt direct
uit de adapter gevoed
• : batterij is vol
• : batterij is bijna leeg
• > > > : batterij wordt opgeladen
Midden in het display: (alleen als de ouder-unit is ingescha-
keld)
• : dit symbool verschijnt een paar seconden per
minuut in het laatste uur voordat de batterij leeg is.
Lampje op de ouder-unit:
• knippert rood: batterij bijna leeg
• Continu rood: batterij wordt opgeladen of wordt op peil
gehouden

10
4 GEBRUIKEN
4.1 BABY-UNIT:
In/uitschakelen:
• kort indrukken om in te schakelen
• 2 seconden ingedrukt houden om
uit te schakelen
Het groene indicatielampje op de baby-unit
knippert als de baby-unit verbinding zoek
met de ouder-unit en licht continu op als
de verbinding tot stand is gekomen.
Volume:
Met de toetsen en stelt u het ontvangstvolume in voor
de terugspreekfunctie vanaf de ouder-unit.
Automatisch nachtzicht:
In de baby-unit zitten infrarood LED’s ingebouwd; deze LED’s
worden automatisch ingeschakeld als het bij de baby-unit
duister wordt en uitgeschakeld als het weer licht wordt.
Deze LED’s kunnen objecten verlichten tot een afstand
van ongeveer 2 meter.
Let op dat in het duister, dus wanneer de nacht-
zicht-LED’s zijn ingeschakeld, het beeld zwart/wit op de
ouder-unit wordt weergegeven.
Attentie: infrarood licht kan niet door het menselijk oog
waargenomen worden; u kunt dus niet met het blote
oog zien dat deze LED’s zijn ingeschakeld. Afhankelijk
van het type infrarode LED is een rode gloed echter wel
mogelijk zichtbaar.
4.2 OUDER-UNIT:
In/uitschakelen:
• kort indrukken om in te schakelen
• 2 seconden ingedrukt houden om uit te schakelen
Volume:
Met de toetsen VOL+ en VOL- stelt u in hoe hard de gelui-
den uit de babykamer uit de luidspreker van de ouder-unit
worden weergegeven.
Tijdens het instellen wordt het volumeniveau op het scherm
getoond en bij volumeniveau 0 (geen geluid) verschijnt
boven in het display het icoon .
