Alesis Core1 User manual

User Guide
English ( 3 – 8 )
Guía del usuario
Español ( 9 – 14 )
Guide d'utilisation
Français ( 15 – 20 )
Guida per l'uso
Italiano ( 21 – 26 )
Benutzerhandbuch
Deutsch ( 27 – 32 )
Appendix
English ( 34 )

3
User Guide (English)
Introduction
Box Contents
Core 1
Mini-USB Cable
Software Download Card
User Guide
Safety & Warranty Manual
Support
For the latest information about this product (system requirements, compatibility information, etc.)
and product registration, visit alesis.com/core-1.
For additional product support, visit alesis.com/support.

4
Quick Start

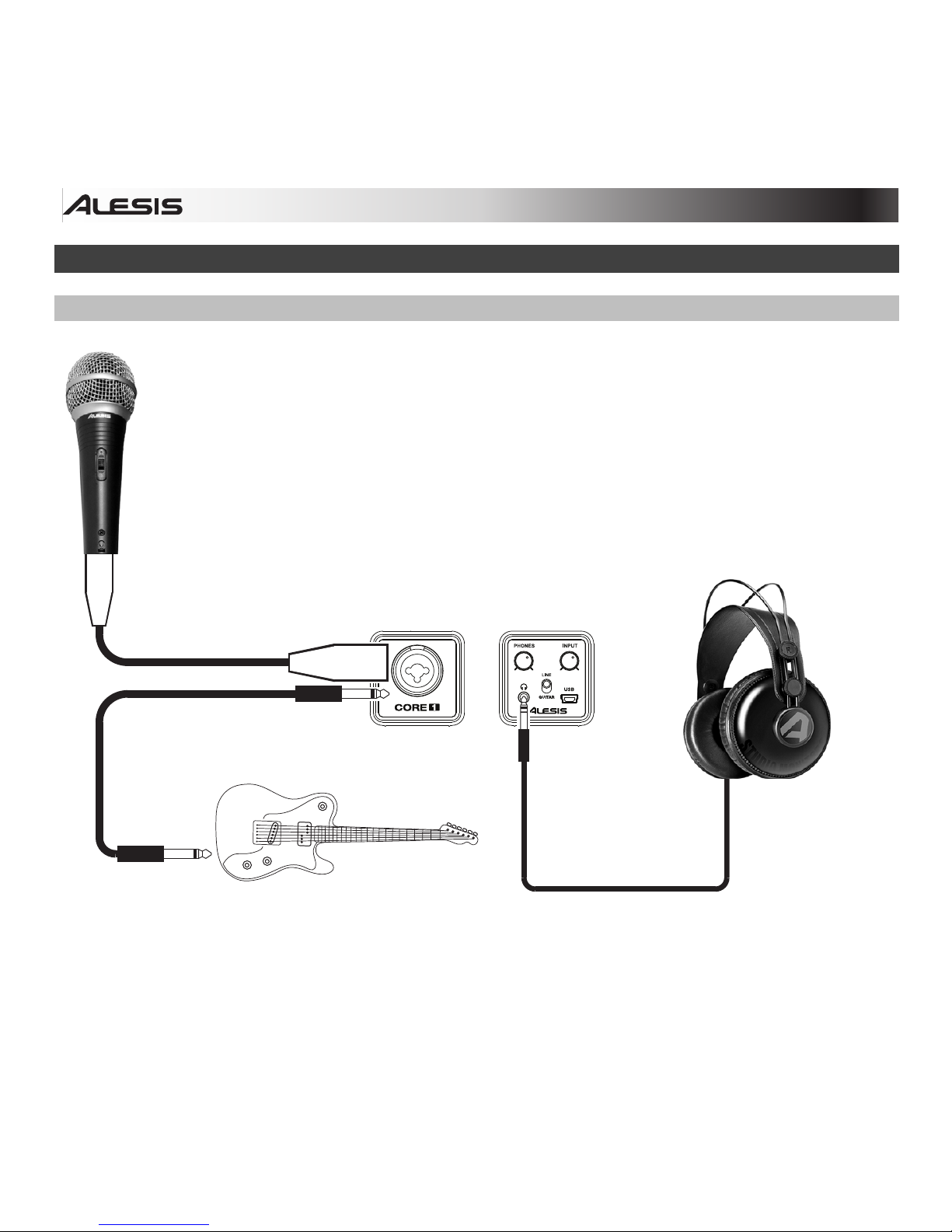

Connection Diagram
Microphone (XLR or 1/4" TRS)
or
Guitar (1/4" TS)
Headphones (1/8" TRS)
Items not listed under the
Box Contents are sold
separately.

5
Audio Setup
Core 1 is a class-compliant device that can be used with any digital audio workstation or recording
software that supports USB audio. To enable your Core 1 to send and receive audio to and from
your computer, see the following instructions for your computer's operating system.
Be sure your audio software program is set up to receive audio from Core 1. This can usually be
done in your software's Preferences, Device Setup, or Options. Please consult your software
manual for more information.
Important: Core 1 will appear in your software as an audio device that can support two-channel
input and two-channel output. The input channels are identical, so you can select either one in your
software. The output channels are a standard "left-right" stereo channel pair.
Windows 8:
1. Use the included USB cable to connect the Core 1 to your computer.
2. Go to the Start Menu, click the lower-left corner of the screen to go to the Desktop.
3. In the Taskbar, locate the Volume Control "speaker" icon. Right-click the speaker and select
Playback Devices.
4. In the Windows Sound control panel select the Playback tab and select Core 1 as the
default device.
5. Click the Recording tab and select Core 1 as the default device.
6. Click Properties in the lower right-hand corner.
7. In the new window, click the Advanced tab and select 2-channel, 24-bit, 48000 Hz (Studio
Quality) as the default format.
8. Uncheck both boxes under Exclusive Mode.
9. Click OK to close the Properties window.
10. Click OK to close the Sound control panel.

6
Windows 7:
1. Use the included USB cable to connect the Core 1 to your computer.
2. Go to Start Menu > Control Panel > Hardware and Sound > Sound.
3. Click the Playback tab and select Core 1 as the default device.
4. Click the Recording tab and select Core 1 as the default device.
5. Click Properties in the lower right-hand corner.
6. In the new window, click the Advanced tab and select 2-channel, 24-bit, 48000 Hz (Studio
Quality) as the default format.
7. Uncheck both boxes under Exclusive Mode.
8. Click OK to close the Properties window.
9. Click OK to close the Sound control panel.
Mac OS X:
1. Use the included USB cable to connect the Core 1 to your computer. Then go to
Applications > Utilities > Audio MIDI Setup.
2. In the Audio Devices window, select Core 1 in the left column.
3. Right-click Core 1, and select Use this device for sound input.
4. Right-click Core 1, and select Use this device for sound output.
5. Quit Audio MIDI Setup.

7
Audio Latency
"Latency" is the time it takes for your computer's soundcard to process incoming data and output
a sound. The lower your latency is, the faster your computer will respond to commands and output
sound.
A good example of latency is the time it takes for the computer to output a sound when a key is
struck on a MIDI keyboard connected to it. In this situation, it is important to have low latency so
that there is no audible delay between the time the key is struck and when the note is heard.
If you experience a significant delay between the time you play and the time that the computer
outputs audio, we recommend going into your software's Preferences, Device Setup, or Options
to make sure that your soundcard's latency (or buffer) is set to a low number—ideally lower than
15-20ms.
If you experience too much latency after adjusting your software latency settings, we recommend
the free ASIO4ALL (Audio Stream Input/Output) driver for PC at asio4all.com. ASIO drivers
generally perform better than the computer's built-in drivers and with lower latency since they
create a more efficient communication between audio devices and software.
1. Download and install the free ASIO4ALL driver from asio4all.com. This will allow for low-
latency performance.
2. Double click the installer file (.exe). Follow the on-screen prompts to install the included low-
latency ASIO4ALL driver.

8
Features

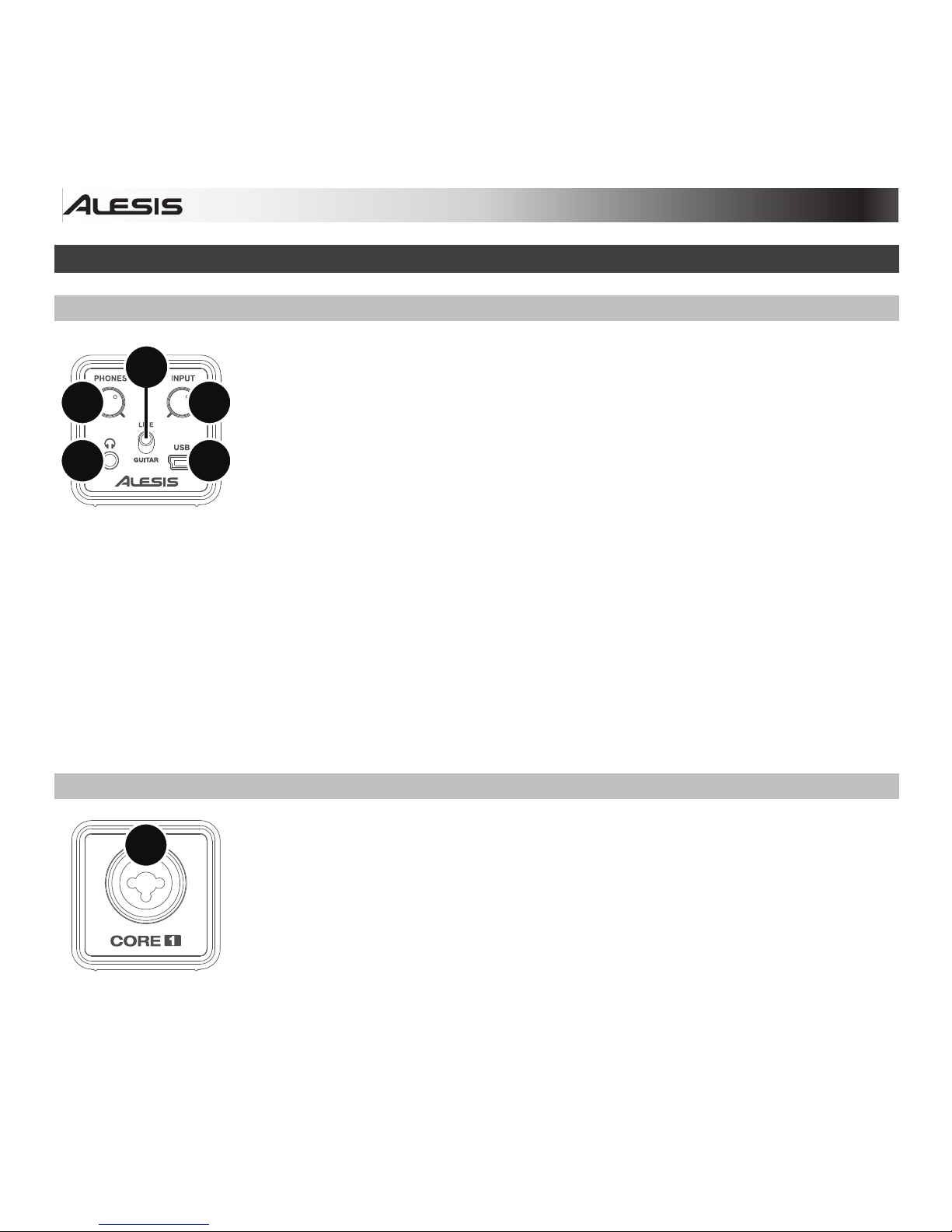

Front Panel
1. Mini-USB Port: Use the included mini-USB cable to connect the
Core 1 to a computer. Core 1 requires a USB 1.1 (or higher)
connection.
2. Headphones: Connect your 1/8" (3.5 mm) headphones to this
output.
3. Headphone Volume: Adjusts the volume level of the headphone
output.
4. Input Gain: Adjusts the input's gain level. Set this knob so the
corresponding level meter in your DAW displays a "healthy" level
during performance—but not so high that the meter "clips" or
peaks, causing distortion in the audio.
5. Line/Guitar Selector: When the switch is in the Line position, the
input will accept microphone- or line-level signals. When this switch
is in the Guitar position, the input will serve as a high-impedance
input for connecting guitar or bass instruments.
Rear Panel
1. Line/Guitar Input: Connect a line-level device or guitar to this
input. For microphones and line-level signals, use an XLR or 1/4"
(6.35 mm) TRS cable. For guitar-level signals, use a 1/4" (6.35 mm)
TS cable.
1
2
34
5
1

9
Guía del usuario (Español)
Introducción
Contenido de la caja
Core 1
Cable mini-USB
Tarjeta de descarga de software
Guía del usuario
Manual sobre la seguridad y garantía
Soporte
Para obtener la información más completa acerca de este product (los requisitos del sistema,
compatibilidad, etc) y registro del producto, visite alesis.com/core-1.
Para soporte adicional del producto, visite alesis.com/support.

10
Instalación rápida
Diagrama de conexión
Micrófono (XLR o 6,35 mm TRS)
o
Guitarra (6,35 mm TS)
Auriculares (3,5 mm TRS)
Los elementos que no se enumeran
en Contenido de la caja se venden
por separado.

11
Ajuste del audio
El Core 1 es un dispositivo que cumple especificaciones de clase y que se puede usar con
cualquier estación de trabajo o software de grabación de audio digital compatible con el audio
USB. Para permitir que su Core 1 envíe y reciba audio hacia y desde la computadora, cumpla las
siguientes instrucciones correspondientes al sistema operativo de la misma:
Asegúrese de que su programa de software de audio esté configurado para recibir audio del
Core 1. Esto se puede hacer habitualmente en Preferences (Preferencias), Device Setup
(Configuración de dispositivos) o Options (Opciones) del software. Para más información, consulte
el manual del software.
Importante: El Core 1 aparecerá en su software como un dispositivo de audio que soporta una
entrada de dos canales y una salida de dos canales. Los canales de entrada son idénticos, de
manera que puede seleccionar uno u otro en su software. Los canales de salida son un par de
canales estéreo "izquierda-derecha" estándar.
Windows 8:
1. Use el cable USB incluido para conectar el Core 1 a su computadora.
2. Vaya al menú Start (Inicio), haga clic en la esquina inferior izquierda de la pantalla para entrar
al escritorio.
3. En la barra de tareas, localice el icono del control de volumen del altavoz. Haga clic derecho
en el altavoz y seleccione Playback Devices (Dispositivos de reproducción).
4. En el panel de control Windows Sound (Sonido de Windows) seleccione la pestaña
Playback (Reproducción) y seleccione Core 1 como dispositivo predeterminado.
5. Haga clic en la pestaña Recording (Grabación) y seleccione Core 1 como dispositivo
predeterminado.
6. Haga clic en Properties (Propiedades) en la esquina inferior derecha.
7. En la nueva ventana, haga clic en la pestaña Advanced (Avanzadas) y seleccione 2-channel,
24-bit, 48000 Hz (Studio Quality) (2 canales, 24 bits, 48000 Hz (calidad de estudio)) como
formato predeterminado.
8. Deseleccione ambas casillas debajo de Exclusive Mode (Modo exclusivo).
9. Haga clic en OK (Aceptar) para cerrar la ventana Properties (Propiedades).
10. Haga clic en OK (Aceptar) para cerrar el panel de control Sound (Sonido).

12
Windows 7:
1. Use el cable USB incluido para conectar el Core 1 a su computadora.
2. Vaya al menú Start > Control Panel > Hardware and Sound > Sound (Inicio > Panel de
Control > Hardware y sonido > Sonido).
3. Haga clic en la pestaña Playback (Reproducción) y seleccione Core 1 como dispositivo
predeterminado.
4. Haga clic en la pestaña Recording (Grabación) y seleccione Core 1 como dispositivo
predeterminado.
5. Haga clic en Properties (Propiedades) en la esquina inferior derecha.
6. En la nueva ventana, haga clic en la pestaña Advanced (Avanzadas) y seleccione 2-channel,
24-bit, 48000 Hz (Studio Quality) [2 canales, 24 bits, 48000 Hz (calidad de estudio)] como
formato predeterminado.
7. Deseleccione ambas casillas debajo de Exclusive Mode (Modo exclusivo).
8. Haga clic en OK (Aceptar) para cerrar la ventana Properties (Propiedades).
9. Haga clic en OK (Aceptar) para cerrar el panel de control Sound (Sonido).
Mac OS X:
1. Use el cable USB incluido para conectar el Core 1 a su computadora. A continuación, vaya a
Applications > Utilities > Audio MIDI Setup (Aplicaciones > Utilidades > Configuración MIDI
de audio).
2. En la pestaña Audio Devices (Dispositivos de audio) seleccione el Core 1 en la columna
izquierda.
3. Haga clic derecho en el Core 1 y seleccione Use this device for sound input (Usar este
dispositivo para entrada de sonido).
4. Haga clic derecho en el Core 1 y seleccione Use this device for sound output (Usar este
dispositivo para salida de sonido).
5. Salga de Audio MIDI Setup.

13
Latencia de audio
"Latencia" es el tiempo que demora la tarjeta de sonido de la computadora para procesar los
datos entrantes y producir un sonido de salida. Cuando más baja es la latencia, más rápido
responde su computadora a los comandos para producir sonido.
Un buen ejemplo de latencia es el tiempo que demora la computadora en emitir un sonido cuando
se pulsa una tecla en un teclado MIDI conectado a ella. En esta situación, es importante tener baja
latencia de modo que no exista un retardo audible entre el momento que se pulsa la tecla y el
momento en que se escucha la nota.
Si experimenta un retardo significativo entre el momento en que usted toca y el momento en que la
computadora produce audio, recomendamos entrar en los parámetros Preferences (Preferencias),
Device Setup (Configuración de dispositivos) o Options (Opciones) de su software para
asegurarse de que la latencia (o búfer) de la tarjeta de sonido esté ajustada a un número bajo —
idealmente inferior a 15-20 ms.
Si experimenta demasiada latencia después de ajustar los parámetros de latencia de su
computadora, recomendamos el driver ASIO4ALL (Entrada/salida de streaming de audio) para PC
de asio4all.com. En general, los drivers ASIO funcionan mejor que los drivers integrados a la
computadora y con menor latencia, dado que crean una comunicación más eficiente entre los
dispositivos de audio y el software.
1. Descargue e instale el driver gratuito ASIO4ALL desde asio4all.com. Esto permitirá un
funcionamiento con baja latencia.
2. Haga doble clic en el archivo instalador (.exe). Siga las indicaciones de la pantalla para
instalar el driver ASIO4ALL de baja latencia incluido.

14
Características

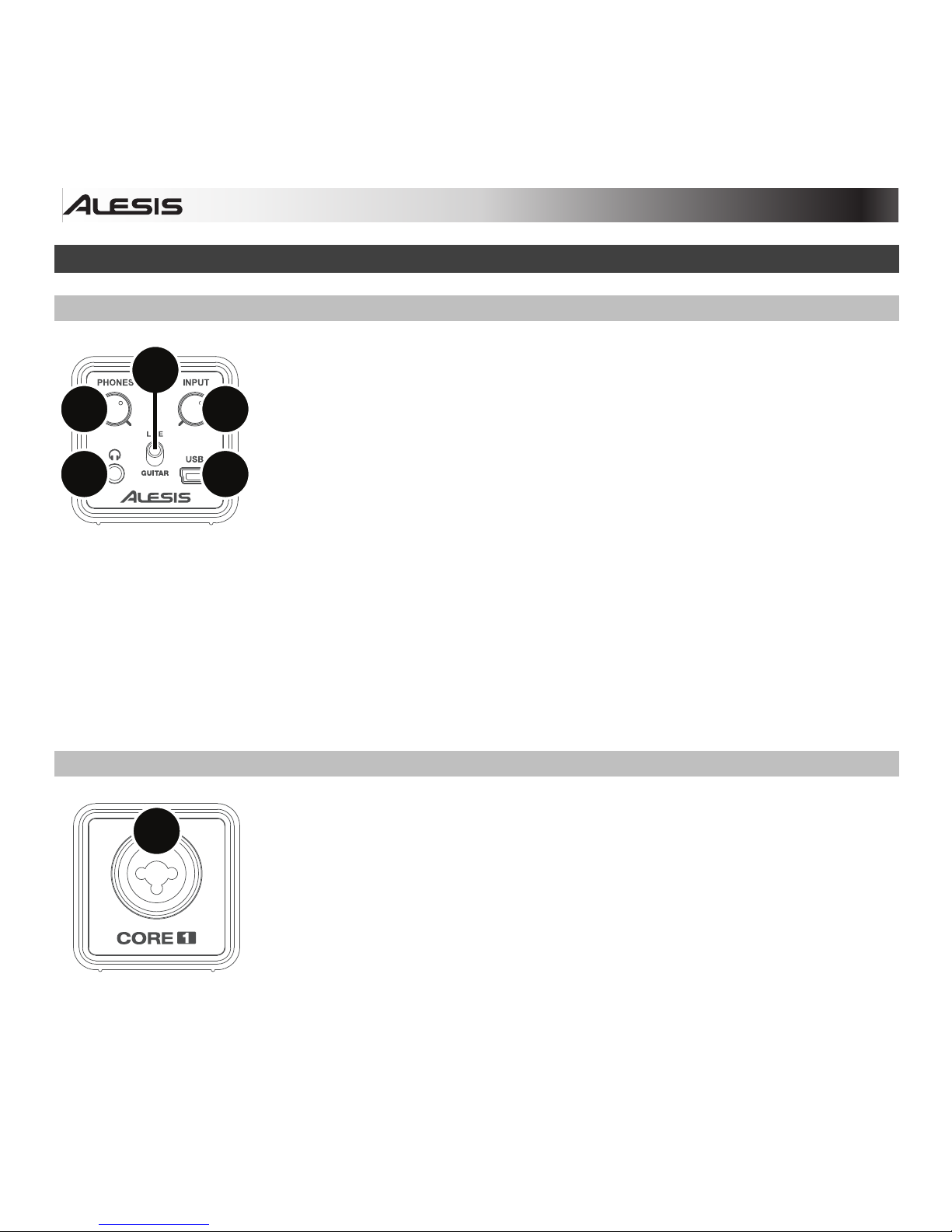

Panel frontal
1. Puerto mini-USB: Use el cable mini-USB incluido para conectar el
Core 1 a una computadora. Core 1 requiere una conexión USB 1.1 (o
superior).
2. Auriculares: Conecte sus auriculares de 3,5 mm (1/8 pulg.) a esta
salida.
3. Volumen de auriculares: Ajusta el nivel de volumen de la salida para
auriculares.
4. Ganancia de entrada: Ajusta el nivel de ganancia de la entrada.
Ajuste esta perilla de manera que el medidor de nivel correspondiente
de su DAW muestre un nivel "saludable" durante la ejecución –pero
no tan alto que el medidor "recorte" o llegue al pico, causando
distorsiones en el audio.
5. Selector de línea/guitarra: Cuando el interruptor está en posición
Line, la entrada acepta señales de nivel de micrófono -o de línea.
Cuando este interruptor está en posición Guitar, la entrada sirve
como entrada de alta impedancia para conectar guitarras o bajos.
Panel trasero
1. Entrada de línea/guitarra: Esta entrada se usan para conectar un
dispositivo de nivel de línea o guitarra. Para señales de nivel de línea
o micrófono, utilice un cable XLR o TRS de 6,35 mm (1/4 pulg.). Para
señales de nivel de guitarra, utilice un cable TS de 6,35 mm (1/4
pulg.).
1
2
34
5
1

15
Guide d'utilisation (Français)
Introduction
Contenu de la boîte
Core 1
Câble mini-USB
Carte de téléchargement de logiciel
Guide d'utilisation
Consignes de sécurité et informations concernant la garantie
Assistance
Pour les dernières informations concernant ce produit (la configuration système minimale requise,
la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site alesis.com/core-1.
Pour de plus amples informations, visitez alesis.com/support.

16
Utilisation rapide
Schéma de connexion
Microphone (XLR ou 6,35 mm TRS)
ou
Guitare (6,35 mm TS)
Casque d'écoute (3,5 mm TRS)
Les éléments qui ne figurent pas
dans le Contenu de la boîte
sont vendus séparément.

17
Configuration audio
Le Core 1 est un périphérique nativement compatible est peut donc être utilisé avec tout poste
audio numérique ou logiciel d'enregistrement qui prend en charge les périphériques audio USB.
Afin que le Core 1 puisse envoyer et recevoir un signal audio de votre ordinateur et vice versa,
veuillez suivre les directives ci-dessous selon le système d'exploitation de votre ordinateur :
Assurez-vous d’abord que le logiciel est configuré de manière à recevoir de l'audio via Core 1.
Vérifiez dans les paramètres Préférences, Installation du périphérique ou Options. Pour de plus
amples informations, veuillez consulter le guide d’utilisation du logiciel.
Important : Core 1 apparaît dans votre logiciel en tant que périphérique audio pouvant prendre en
charge une entrée à deux canaux et une sortie à deux canaux. Les canaux d'entrée sont
identiques, de sorte que vous pouvez sélectionner une ou l'autre dans votre logiciel. Les canaux de
sortie sont des canaux stéréo standards de configuration « gauche-droite ».
Windows 8 :
1. Utilisez le câble USB inclus pour brancher le Core 1 à un ordinateur.
2. Dans le menu Démarrer, cliquez sur le coin inférieur gauche de l'écran pour afficher le
bureau.
3. Dans la barre des tâches, recherchez l'icône de la commande de volume « haut-parleur ».
Faites un clic droit sur l'icône du haut-parleur et sélectionnez Périphériques de lecture.
4. Dans le panneau de configuration Son, sélectionnez l'onglet Lecture, puis sélectionnez
Core 1 comme le périphérique par défaut.
5. Cliquez sur l'onglet Enregistrement et sélectionnez Core 1 comme appareil par défaut.
6. Cliquez sur Propriétés dans le coin inférieur droit.
7. À partir de la nouvelle fenêtre, cliquez sur l'onglet Advancé et sélectionnez l'option 2 canaux,
24 bits, 48 000 Hz (Qualité studio) comme le format par défaut.
8. Décochez les deux options sous Mode exclusif.
9. Cliquez OK pour fermer la fenêtre Propriétés.
10. Cliquez OK pour fermer le panneau de configuration Son.

18
Windows 7 :
1. Utilisez le câble USB inclus pour brancher le Core 1 à un ordinateur.
2. Cliquez sur Démarrer > Panneau de configuration > Matériel et audio > Son.
3. Cliquez sur l'onglet Lecture et sélectionnez Core 1 comme périphérique par défaut.
4. Cliquez sur l'onglet Enregistrement et sélectionnez Core 1 comme appareil par défaut.
5. Cliquez sur Propriétés dans le coin inférieur droit.
6. À partir de la nouvelle fenêtre, cliquez sur l'onglet Advancé et sélectionnez l'option 2 canaux,
24 bits, 48 000 Hz (Qualité studio) comme le format par défaut.
7. Décochez les deux options sous Mode exclusif.
8. Cliquez OK pour fermer la fenêtre Propriétés.
9. Cliquez OK pour fermer le panneau de configuration Son.
Mac OS X :
1. Utilisez le câble USB inclus pour brancher le Core 1 à un ordinateur. Cliquez ensuite sur
Applications > Utilitaires > Configuration audio et MIDI.
2. Dans la fenêtre Périphériques audio, sélectionnez Core 1 dans la liste de périphériques sur
le côté gauche.
3. Faites un clic droit sur Core 1 et sélectionnez Utiliser ce périphérique pour l'entrée audio.
4. Faites un clic droit sur Core 1 et sélectionnez Utiliser ce périphérique pour la sortie audio.
5. Quitter le menu de Configuration audio et MIDI.

19
Latence audio
La latence est le temps que met l'ordinateur à traiter les données entrantes et à produire un son.
Plus faible est la latence, plus l'ordinateur répond rapidement aux commandes et émet un signal.
Le temps nécessaire à l'ordinateur pour émettre un signal sonore après qu'une touche sur un
clavier MIDI branché soit enfoncée est un bon exemple de latence. Dans ce cas, il est important
d'avoir une faible latence, afin qu'il n'y ait pas de retard audible entre le moment où la touche est
enfoncée et la note est entendue.
Si vous éprouvez un délai entre le moment que vous jouez et que l'ordinateur reproduise le son,
nous vous recommandons d'ajuster les réglages Préférences, Installation du périphérique ou
Options du logiciel en vous assurant que les paramètres de latence de votre carte son (ou
mémoire tampon) soient à un réglage bas, idéalement plus bas que 15-20 ms.
S'il y a toujours trop de latence après avoir modifié les paramètres de latence du logiciel,
téléchargez gratuitement le pilote ASIO4ALL (Audio Stream Input/Output) pour PC de
asio4all.com. Les pilotes ASIO fonctionnent généralement mieux et avec une plus faible latence
que les pilotes intégrés des ordinateurs, car ils créent une communication plus efficace entre les
logiciels et périphériques audio.
1. Téléchargez et installez gratuitement le pilote ASIO4ALL de asio4all.com. Cela permettra
d'obtenir une performance à faible latence.
2. Double-cliquez sur le fichier d'installation (.exe). Suivez les instructions à l'écran pour installer
le pilote ASIO4ALL à faible latence.

20
Caractéristiques
Panneau avant
1. Port mini-USB : Utilisez le câble mini-USB inclus pour brancher le
Core 1 à un ordinateur pour une communication audio numérique
bidirectionnelle 16 bits. Le Core 1 requiert une connexion USB 1.1 (ou
supérieur).
2. Casque d'écoute: Permet de brancher un casque d'écoute 3,5 mm
(1/8 po).
3. Volume de casque d'écoute: Ce bouton ajuste les niveaux de la
sortie du casque d'écoute.
4. Gain d'entrée : Ce bouton permet d'ajuster le niveau de gain du
signal d'entrée. Réglez ce bouton afin que l'indicateur de niveau dans
votre logiciel audionumérique affiche un niveau « raisonnable » durant
la prestation — mais pas si élevé que l'indicateur écrête, ajoutant de
la distorsion dans le signal.
5. Sélecteur de line/guitar: Lorsque le sélecteur est réglé sur la position
Line, l'entrée accepte le signal micro et à niveau ligne. Lorsque le
sélecteur est réglé sur la position Guitar, l'entrée peut servir d'entrée
pour un instrument à grande impédance comme une guitare ou une
basse.
Panneau arrière
1. Entrée line/guitar: Cette entrée permette de brancher un appareil à
niveau ligne ou un guitare. Pour les signaux à niveau ligne ou micro,
utilisez un câble XLR or TRS 6,35 mm (1/4 po). Pour les signaux d'un
guitare, utilisez un câble TS 6,35 mm (1/4 po).
1
2
34
5
1
