KÄYTTÖ- JA HUOLTO-OHJE
KESKUSPÖLYNIMURIT 3
BRUKS- OCH SERVICEANVISNING
CENTRALDAMMSUGARNA 15
INSTRUCTIONS FOR USE AND MAINTENANCE
CENTRALVACUUM CLEANERS 28
C 30 PREMIUM, C 40 PREMIUM,
C 40 PREMIUM LCD
A 30, A 40, A 40 LCD, A 60
FI
SV
EN

2
A-Serien
C-Serien
x 2
x 4

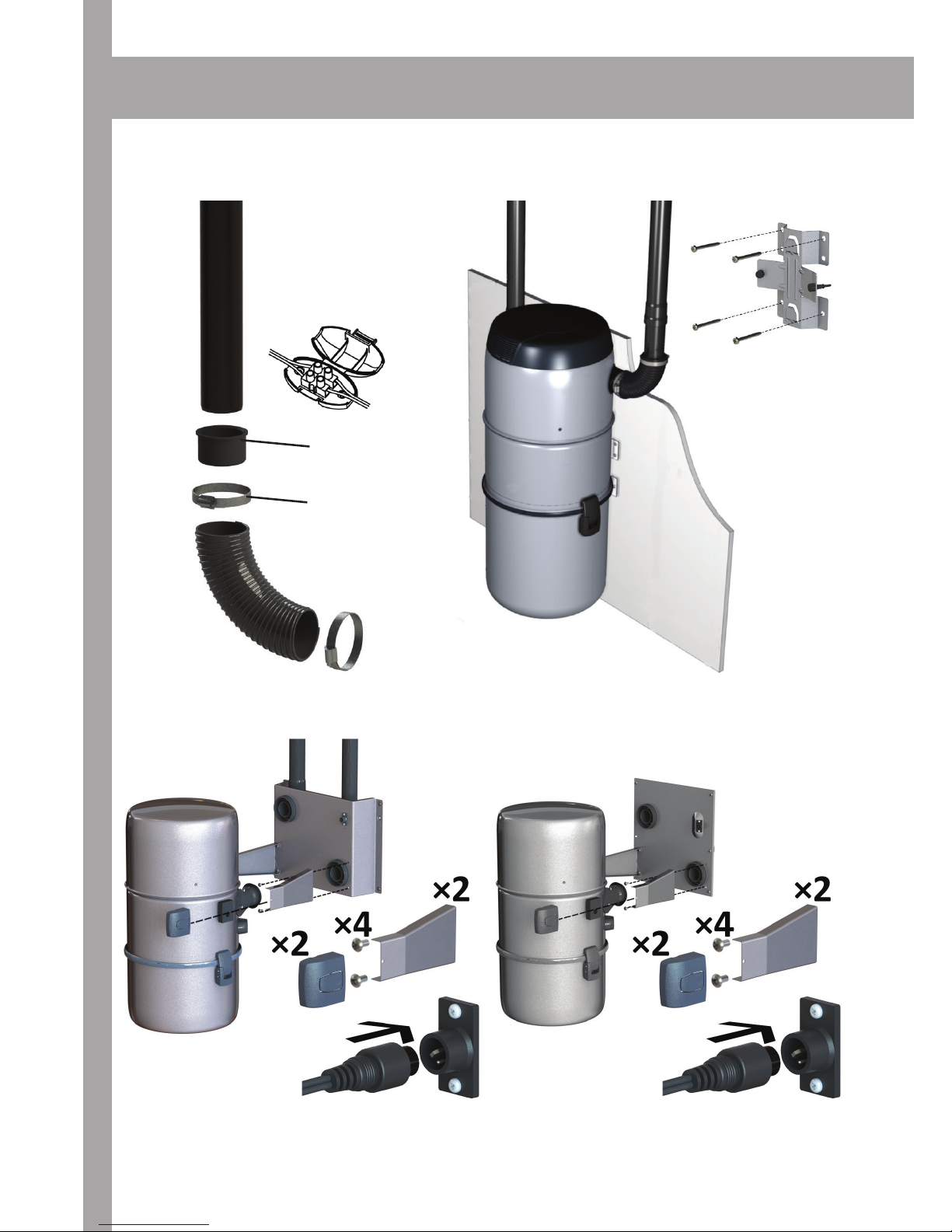

Pika-asennusohje/ Quick Installation Guide/
Snabbinstallationsguide

3
Säilytä ohje tallessa myöhempää käyttöä varten!
SISÄLLYSLUETTELO
YLEISOHJEITA .................................................................................................................... 4
1 ASENNUS...................................................................................................................... 5
1.1 Keskusyksikön asennustila ...................................................................................... 5
2 HUOLTO ........................................................................................................................ 5
2.1 Roskasäiliön tyhjennys ............................................................................................ 5
2.2 Suodattimen huolto ................................................................................................ 6
2.3 Siivousvälineet ......................................................................................................... 6
3 VAROLAITTEET ........................................................................................................... 7
3.1 Ylivirtasuoja.............................................................................................................. 7
3.2 Ylilämpösuojat.......................................................................................................... 7
4 VERKKOJOHTO ............................................................................................................ 7
5 KÄYTÄNNÖLLISIÄ VINKKEJÄ ................................................................................... 8
5.1 Jos keskusyksikkö ei käynnisty ............................................................................... 8
5.2 Jos imuteho on huonontunut ................................................................................. 8
5.3 Jos letku vaurioituu................................................................................................. 9
5.4 Jos imuputkisto tai poistoputki tukkeutuu............................................................ 9
5.5 Laitetiedot huoltoa varten .................................................................................. 10
6 PUTKISTON TIIVIYSTARKASTUS ........................................................................... 10
7 LISÄVARUSTEET........................................................................................................ 10
7.1 Esierottelijat .......................................................................................................... 10
7.2 Pölypussin asennussarja........................................................................................ 11
7.3 Keskusyksikön suodattimen suoja........................................................................ 11
8 EY-VAATIMUSTENMUKAISUUSVAKUUTUS SÄHKÖLAITTEILLE..................... 11
HUOLTOTUKI ................................................................................................................... 11
ARVOSTAMME MIELIPIDETTÄSI ................................................................................... 12
TAKUUEHDOT.................................................................................................................. 13
HUOLTOMUISTIO............................................................................................................ 14
OHJEESSA ESIINTYVÄT SYMBOOLIT
VAROITTAA
LISÄTIETOA/-INFORMAATIOTA
FI

4
FI
Kiitos osoittamastasi luottamuksesta tuotteitamme kohtaan!
Olemme kirjoittaneet Sinulle tämän käyttö- ja huolto-oppaan, jotta voisit käyttää keskussiivousjärjestelmääsi
parhaalla mahdollisella tavalla. Ohje on tarkoitettu keskuspölynimurimalleille, joiden tyyppikilpimerkinnät
ovat:TE-1650-..-...TE-1750-..-..,TE-1950-..-..
Lue tämä ohje huolella ennen järjestelmän käyttöönottoa ja noudata annettuja ohjeita. Imurasioiden
ja putkistonosien tarkat asennusohjeet löydät Allaway-keskuspölynimurijärjestelmän asennusohjeesta.
Noudattamalla ohjeita ja käyttämällä vain alkuperäisiä Allaway-osia ja -tarvikkeita saat toimivan, tehokkaan
ja pitkäikäisen keskuspölyimurijärjestelmän. Säilytä tuotepakkausten tuotetarrat järjestelmän myöhemmän
laajentamisen ja tarvikkeiden hankinnan helpottamiseksi.
Pidä laite alle 8 vuotiaiden lasten ulottumattomissa. Laite ei ole tarkoitettu leikkimistä varten. Laite ei ole
tarkoitettu sellaisten henkilöiden käyttöön, joilla on alentuneet fyysiset, aistimukselliset tai psyykkiset kyvyt.
Ohjaa ja valvo laitteen käytössä vanhempia lapsia ja henkilöitä, joilla on puutteita kokemuksessa ja taidoissa.
YLEISOHJEITA
nTämä keskuspölynimuri on tarkoitettu vain kotikäyttöön yhden käyttäjän järjestelmäksi tavallisen
huonepölyn ja roskien imurointiin.
nEnnen ensimmäistä käyttöönottoa tarkista, että keskusyksikön roskasäiliö on tyhjä ja suodatin on
paikoillaan.
nMikäli keskusyksikköä käytetään muuhun kuin normaalin huonepölyn imurointiin tulee aina käyttää
asianmukaista Allaway-esierottelijaa.
nImurasian nielussa on patentoidut siepparit, jotka estävät suurten kappaleiden pääsyn putkistoon.
Imurasian takana on jyrkkä imurasian kulmayhde, joka estää pitkien esineiden pääsyn putkistoon.
nJärjestelmää käytettäessä saa olla vain yksi imurasia kerrallaan auki. Muut imurasiat tulee olla suljettuina.
Mikäli toista rasiaa pitää avoimena, alipaine heikkenee ja putkiston tukosriski kasvaa.
nHuomaa, että LCD-keskusyksiköiden LCD-näytölle on olemassa oma erillinen käyttöohjeensa.

5
1 ASENNUS
1.1 KESKUSYKSIKÖN ASENNUSTILA
nTarkat asennusohjeet löydät erillisestä Allaway-keskuspölynimurijärjestelmän asennusohjeesta, joka
toimitetaan vakiona putkipakettien PPK-44 ja PPC-44 mukana sekä erillisenä erikseen tilattaessa. Ohjeet
löytyvät myös internetsivuiltamme: www.allaway..
nAsennuksessa on noudatettava viranomaismääräyksiä.
nKeskusyksikön asennustilan tulee olla riittävän tilava ja pölytön moottorin jäähdytysilmaa varten.
nAsennustilan lämpötila ei saa laskea alle +5ºC tai nousta yli +35ºC:een laitteen käydessäkään.
Keskusyksikön moottorin synnyttämä lämpö vapautuu sijoitustilaan. Tämän vuoksi tulee varmistaa,
että laitteen ympärillä pääsee ilma esteettä vaihtumaan, eikä laitetta ole peitetty esim. tekstiileillä ja
asennustilan ilmanvaihto on riittävä.
nTE-sarjan keskusyksiköt voidaan sijoittaa sekundääritilojen (esim. varastot, tekniset tilat) lisäksi myös
asuintiloihin esim. kodinhoitohuoneeseen, askartelutiloihin tai komeroon. C 30 ja C 40 voidaan sijoittaa
myös kosteisiin ja jopa märkiin tiloihin esimerkiksi pesuhuoneeseen, korkean kotelointiluokkansa
(roiskevedenpitävä IPX4) ansioista. C 30, C 40 = kaksoiseristetty, suojausluokka II. C 40 LCD =
maadoitettu, suojausluokka I.
nA- sarjan keskusyksikköä ei saa asentaa komeroon tai muuhun ahtaaseen tilaan tai lämmittämättömään
tilaan. Sopivia asennustiloja ovat esim. varastot ja tekniset tilat.
nLiitä keskusyksikkö 230V pistorasiaan, joka on suojattu vähintään 10 A hitaalla tulppasulakkeella tai 16
A automaattisulakkeella.
Syttymisherkkien tai syövyttävien aineiden varastointi tai käsittely samassa tilassa
keskusyksikön kanssa on kielletty.
nJohda poistoputki keskusyksiköltä ulos. Suosittelemme että ulospuhallusputkeen liitetään äänenvaimennin,
joka on saatavana lisävarusteena. Sen teho on paras mahdollisimman lähellä ulospuhallusputken
loppupäätä. Äänenvaimenninta ei saa asentaa imupuolelle.
FI
2 HUOLTO
2.1 ROSKASÄILIÖNTYHJENNYS
Roskasäiliön tilavuus on mallista riippuen noin 13 tai 20
litraa. Tyhjennysten aikaväli selviää kokemuksen karttuessa.
Ohjearvona kotikäyttössä voidaan pitää noin 3 kuukauden
tyhjennysväliä. Tyhjennys tulee suorittaa ennen, kuin pölyn
pinta on salpojen alareunan tasalla. Tällöin vältytään siltä,
ettei pölyä valu säiliön reunojen yli tyhjennyksen yhteydessä.
Avaa roskasäiliön salvat (1). Roskasäiliö (2) jää riippumaan
keskusyksikköön. Ota kiinni salvoista ja vedä roskasäiliö
ulospäin ja tyhjennä roskasäiliö. Puhdista tiiviste (3) huolella
ja laita säiliö paikoilleen.
Roskasäiliön pesu miedolla pesuaineella on suositeltavaa
vuosittain. Merkitse huoltopäivämäärät ohjeen lopussa
olevaan huoltomuistioon. Näin helpotat huoltovälin
seurantaa.

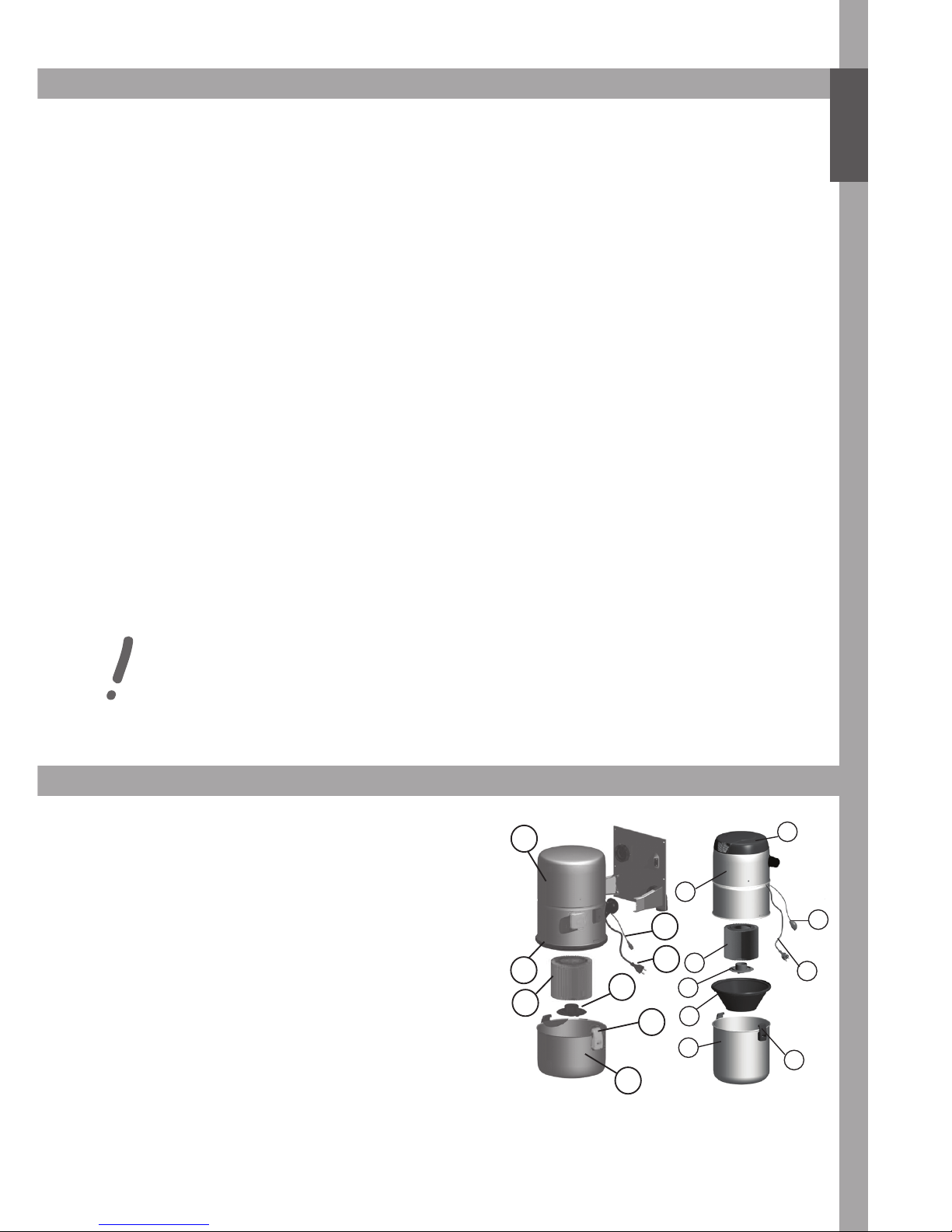

Kuva 1a Kuva 1b
7
3
4
8
5
6
2
1
1
4
6
3
2
5
8
9
7

6
2.2 SUODATTIMEN HUOLTO
(Kuva 1a ja 1b)
Keskusyksikkö on varustettu hienosuodattimella (4), joka suojelee turbiinia pölyltä. Suodattimen tulee
olla ehjä ja paikoillaan.Alkuperäisiä Allaway-suodattimia saa hyvin varustetuista jälleenmyyntipisteistä sekä
valtuutetuilta Allaway-huoltoliikkeiltä.
nIrroita verkkojohto (5) pistorasiasta.
nIrroita ja tyhjennä roskasäiliö.
nA-sarjan keskusyksiköt: irroita tiivistekartio (tiiviste ja kartio).
nPoista suodatinsuoja varovasti, mikäli se on käytössä.Avaa suodattimen alla oleva kiinnitysmutteri (6)
ja poista suodatin (4).
nPuhdista suodatin varovasti harjaamalla tai pesemällä. Korvaa suodatin uudella, mikäli imuteho on
alentunut tai suodatin on vaurioitunut. Likaa ei saa päästä suodattimen sisäpuolelle.
Suodatinta ei saa puhdistaa paineilmalla tai tamppaamalla.
nPoista mahdollinen irtopöly suodatinkammiosta ja asenna suodatin paikoilleen. Kiristä kiinnitysmutteri
(6) tiukasti käsin. Laita uusi suodatinsuoja paikoilleen (lisävaruste). Puhdista tiiviste / tiivistekartion
tiivistepinnat (A-sarja) (3) huolella ja aseta tiivistekartio (A-sarja) sekä roskasäiliö paikoilleen.
nLiitä verkkojohto (5) pistorasiaan.
Hienosuodattimen vaihtoväliksi suosittelemme enintään 3 vuotta /
3 roskasäiliöllistä, mutta pölypussia käytettäessä vain tarvittaessa.
Vinkkejä suodattimen pesuun
1. Suodattimen pesu
Irrota verkkojohto pistorasiasta aina siksi aikaa, kun keskusyksikössä ei ole suodatinta
paikalla.Pese suodatin vain juoksevalla vedellä (enintään 30ºC) tai kevyellä suihkulla.
Vältä hankaamasta hienosuodatinta liikaa mekaanisesti. Tarkista hienosuodatin
pesun jälkeen mahdollisten käytön ja pesun aikana syntyneiden vaurioiden varalta.
Vaurioitunutta suodatinta ei saa käyttää keskusyksikössä. Ohjeen vastainen pesu
voi rikkoa suodattimen ja vaurioituneen suodattimen käyttäminen voi vaurioittaa
laitetta.Hienosuodatinta ei saa pestä painepesurilla, pesukoneessa, yli 30 asteisella
vedellä, kovalla harjalla eikä sen pesemisessä saa käyttää kemikaaleja tai pesuaineita.
2. Suodattimen kuivaus
Suodatin on kuivattava ennen paikoilleen laittoa. Pesun jälkeen ravista kevyesti
ylimääräinen vesi pois hienosuodattimesta. Hienosuodattimen tulee antaa kuivua
vapaasti huoneenlämmössä. Kuivuminen kestää 1-4 vuorokautta. Käännä suodatin
vuorokauden välein.
FI

7
3VAROLAITTEET
Keskusyksiköt on varustettu suojilla, joiden tehtävä on pysäyttää laite mahdollisessa
häiriötilanteessa. Ellei suojien laukeamisen aiheuttajaa poisteta ja laitteen käyttöä
jatketaan, on laitteen vaurioituminen mahdollista. Suojia ei siksi tule pitää esim.
roskasäiliön täyttymisen tai suodattimen huollontarpeen ilmaisimena tai ohjeiden
vastaisen käytön ja asennuksen mahdollistajana.
3.1YLIVIRTASUOJA
Keskusyksikkö on varustettu ylivirtasuojalla, joka pysäyttää laitteen sähköisessä ylikuormitus-
ja vauriotilanteessa. Ylivirtasuoja ei ole palautuva ja sen vaihtaminen edellyttää asianmukaisia
sähköasennusoikeuksia. Ylivirtasuojan vaihtamisen yhteydessä tulee selvittää ja poistaa ylivirtasuojan
laukeamisen syy ja mahdolliset muut vauriot.
3.2YLILÄMPÖSUOJA
Turbiinin ylilämpösuoja on laitteen sisällä. Se pysäyttää koneen, turbiinin lämmetessä liikaa. Odota kunnes
turbiini on jäähtynyt ja ylilämpösuoja palautunut (noin 10-15 minuuttia). Selvitä ylilämpösuojan laukeamisen
syy ja poista se (esim. roskasäiliö täynnä, suodatin tukossa tai tukos pölyputkistossa, imurasiassa,
poistoputkessa, siivousvälineissä, ulospuhallusritilässä). Mikäli häiriön syytä ei poisteta ja käyttöä jatketaan,
saattaa laite vaurioitua.
Keskusyksikön moottorikotelon (kuvassa la; 7 / lb; 7, 9) sisällä ei ole käyttäjän
huollettavia osia. Suosittelemme, että sähkömoottoriturbiinin ja muiden
moottorikotelon sisällä olevien osien huolto- / vaihtotarve arvioidaan valtuutetun
Allaway-huoltoliikkeen toimesta noin 600:n käyttötunnin jälkeen, mikä vastaa
keskimäärin 1,5 tunnin viikoittaisella käytöllä noin 8 vuotta.
4 VERKKOJOHTO
Jos keskusyksikön verkkojohto on vaurioitunut, tulee se korvata valmistajan kyseisen mallin mukaisella
erikoisverkkojohdolla valtuutetussa Allaway-huoltoliikkeessä.
FI
2.3 SIIVOUSVÄLINEET
Varoita ja valvo lapsia siivousvälineiden käytössä!
Imuletkussa ja suulakkeissa ilman nopeus ja alipaine ovat suuria.
Siivousvälineet kuluvat käytön määrästä ja lattiamateriaalista riippuen ja ne tulee uusia tarvittaessa.
Käyttöikä pitenee huomattavasti, mikäli siivousvälineet puhdistetaan niihin kertyneestä liasta käytön jälkeen
ja niitä säilytetään oikein.
Imuroinnin päätyttyä irrota teleskooppivarsi ja suulakkeet käsikahvasta. Säilytä ne irrallaan ja lattia- /
mattosuulake harjaosa sisään vedettynä. Vältä siivousvälineiden varastointia suorassa auringonvalossa,
koska pitkäaikainen UV-valo haurastuttaa muoviosia, erityisesti letkua, ja lyhentää niiden käyttöikää. Säilytä
letkua letkutelineessä.
Siivousvälineitä hankittaessa huomioi yhteensopivuus keskusyksikkösi käynnistysjärjestelmän kanssa.

8
5 KÄYTÄNNÖLLISIÄVINKKEJÄ
5.1 JOS KESKUSYKSIKKÖ EI KÄYNNISTY,TARKASTA
230 V virransyöttö pistorasialle
nkäynnistyykö keskusyksikkö muista imurasioista
nC-sarja: Pienjänniteliittimen (kuva 1a; 8) liitos keskusyksikön seinätelineen vastakappaleeseen.A-sarja:
Pienjännitejohtojen liitos keskusyksikköön (kuva 1b; 8).
nKäynnistyminen keskusyksikön pienjänniteliittimestä (kuvassa 1a & 1b; 8) yhdistämällä keskusyksikön
käynnistyspiiri esim. metallilangalla
nkahvakäynnistyskytkimellä varustetuissa imuletkuissa; onko letkun käynnistysvirtapiiri ehjä. Jos
keskusyksikkö käynnistyy kytkemällä imurasian kontaktitapit esim. metallilangalla, mutta ei imuletkun
kahvakytkimestä, on letku tai sen kytkin viallinen.
nmikäli keskusyksikkö käynnistyy pienjänniteliittimestä mutta ei imurasialta tarkasta, että pienjännitejohdot
on kytketty keskusyksikön sekä imurasian liittimiin, eikä johdoissa ole katkoksia
nonko ylilämpösuoja laitteen sisällä pysäyttänyt koneen turbiinin lämmetessä liikaa. Odota kunnes
turbiini on jäähtynyt tarpeeksi (noin 15 minuuttia) ja tarkista, ettei suodatin ole tukossa, roskasäiliö
tai pölypussi ei ole täynnä, imurasioissa, poistoputkessa eikä siivousvälineissä ole tukoksia.
nonko sähkömoottorin ylivirtasuoja lauennut. Tällöin käynnistysrele keskusyksikössä naksahtaa, kun
keskusyksikköä yritetään käynnistää, mutta moottori ei käynnisty. Käänny valtuutetun Allaway-
huoltoliikkeen puoleen.
5.2 JOS IMUTEHO ON HUONONTUNUT, TARKASTA ETTÄ
nmuut imurasiat ovat kiinni, eikä niissä ole vuotoja
nimurasiassa ei ole virtausta estäviä esineitä
nimuletku on ehjä, eikä se ole tukossa
nroskasäiliö on oikein paikallaan ja roskasäiliön tiiviste on ehjä
nroskasäiliö on tyhjennetty tai mahdollinen pölypussi on vaihdettu
nhienosuodatin on vaihdettu/huollettu
nputkisto on tiivis (katso kohta Putkiston tiiviystarkastus).
FI

9
5.3 JOS IMULETKUVAURIOITUU
Mikäli letku on imurasiakäynnisteinen, katkaise vaurioitunut osa ja yhdistä letkut jatkoholkilla (lisätarvike).
Mikäli letku murtuu letkuholkin tai käsikahvan läheltä, kierrä imuletkuholkki tai käsikahva irti, leikkaa
rikkoutunut osa pois ja kierrä imuletkuholkki tai käsikahva takaisin. Osat ovat letkussa vasenkätisellä
kierteellä.
Letku on kuluva osa, joten vaihda se tietyin väliajoin uuteen. Letkuja on saatavana jälleenmyyjiltä.
Kahvakäynnistyksellä varustetussa imuletkussa käynnistysvirtapiirin johtimet on asennettu letkuun sen
valmistuksen yhteydessä. Letkua ei voi lyhentää. Jos letkuun tulee vika, käänny valtuutetun Allaway-
huoltoliikkeen puoleen. Imuletkua voit pidentää on/off-jatkoletkulla (lisätarvike).
5.4 JOS IMUPUTKISTOTAI POISTOPUTKI TUKKEUTUU
nTyhjennä roskasäiliö ja puhdista tai vaihda suodatin.
nPaikallista tukos imemällä esim. talouspaperin paloja imurasioiden kautta. Jos paperinpala löytyy
roskasäiliöstä, kyseinen väli on auki.
nKun tukos on paikallistettu, irrota keskusyksikkö paikaltaan ja tarkista, että tukosta ei ole keskusyksikön
liitäntäyhteissä. Liitä keskusyksikön imupuolen yhde tukossa olevan haaran imurasiaan imuletkuholkilla
(tai jos tukos on runkoputkessa niin tukosta lähimpänä olevaan imurasiaan). Käynnistä keskusyksikkö
pienjänniteliittimestä (kuvassa 1: 8) metallilangalla. Mene keskusyksikön varsinaiselle asennuspaikalle ja
sulje sekä avaa kämmenellä imuputken aukkoa.Tämä aiheuttaa tukokselle alipaineiskuja. Mikäli tukos
ei aukea 10-15 sekunnin kuluessa, irrota keskusyksikkö imurasialta niin, että turbiini saa välillä ilmaa
eikä ylilämpene. Toista yritys noin minuutin kuluttua.
nJos tukos ei irtoa imemällä ja sen sijainti voidaan paikallistaa, kannattaa tutkia, pääseekö putkistoon
helposti käsiksi rakenteita purkamatta tai kohtuullisilla purkutöillä. Jos putkistoon pääsee käsiksi, voi
tukoksen yleensä helposti poistaa avaamalla putkiliitos.
nÄlä koskaan yritä avata tukosta ylipaineella esim. paineilmalla, koska ylipaine avaa putkiliitokset.
nTukosta voi myös yrittää avata varovasti sähkömiehen vetojousella työntäen jousta putkistoon niin,
että se ei työnnä liitoksia auki.
nJos edellä mainituilla ohjeilla et saa tukosta poistettua, ota yhteys valtuutettuun Allaway-
huoltoliikkeeseen.
FI

10
7 LISÄVARUSTEET
7.1 ESIEROTTELIJAT
Esierottelija EE-20, teräs. Tuotenumero 80603 / LVI-koodi 6901215
Esierottelija EE-20, muovi.Tuotenumero 80604 / LVI-koodi 6901216
Esierottelija on tarkoitettu veden, hiekan ja karkeiden roskien imurointiin. Pölypussilla varustettuna
esierottelijalla voi imuroida jäähtynyttä tuhkaa ja hienojakoista kuivaa pölyä.
Tahmeat aineet ja lasinsirpaleet saattavat vaurioittaa putkistoa. Järjestelmällä ei
saa imuroida nesteitä tai muita normaalista huonepölystä poikkeavia aineita ilman
asianmukaista Allaway-esierottelijaa.
FI
6 PUTKISTONTIIVIYSTARKASTUS
Käynnistä keskusyksikkö kaikki imurasiat suljettuina keskusyksikön
pienjänniteliittimestä (kuvassa 1a ja 1b; 8) metallilangalla. Mikäli noin
10 sekunnin käytön jälkeen poistoputkesta tulee ilmaa, on putkistossa
vuoto.Vuotokohta on paikallistettava ja korjattava. Älä käytä laitetta kaikki
rasiat suljettuna yli 20 sekunnin ajan, koska täysin tiiviissä asennuksessa
turbiini ei saa lainkaan ilmaa, se ylilämpenee ja saattaa vaurioitua. Sulje
ohivirtausventtili esim. pahvisuikaleella testin ajaksi (kuva 3). Kuva 3
5.5 LAITETIEDOT HUOLTOA VARTEN
Ennen yhteydenottoa valtuutettuun Allaway-huoltoliikkeesseen kirjoita
ylös keskusyksikkösi type- ja valmistusnumero (N:o) tyyppikilvestä, joka
on keskusyksikön ulkopinnassa, turbiinikotelon sivussa. Ilmoita tiedot
huoltoliikkeelle.
Skannaamalla QR-koodin saat keskusyksikön mallin, teknisen tyypin ja
sarjanumeron älypuhelimeesi tai tablet-laitteellesi.
Laite tulee aina kuljettaa oikein päin pystyssä, eikä sitä saa pudottaa tai
altistaa iskuille.
Kuva 2

11
7.2 PÖLYPUSSIASENNUSSARJA
A-sarja (20l).Tuotenumero 81115 / LVI-koodi 6901391
C-sarja (13l).Tuotenumero 81114 / LVI-koodi 6901390
Keskusyksiköissä on pölypussivalmius. Pölypussiasennussarjan
voit hankkia hyvin varustetuista jälleenmyyntipisteistä. Pölypussin
käyttö ei ole pakollista, mutta suositeltavaa.Tarkat asennusohjeet
löytyvät pölypussiasennussarjan paketista.
Pölypussin vaihto ja suodattimen huolto pölypussiasennussarjaa
käytettäessä (kuva 4):
- poista pölypussi (9)
- avaa suodattimen alla oleva kiinnitysmutteri (6)
- poista pölypussintuki (10)
- irrota suodatin (katso kohta Suodattimen huolto).
Kuva 4
6
10
9
7.3 KESKUSYKSIKÖN SUODATTIMEN SUOJA
Suodatinsuoja, 5 kpl/pss.Tuotenumero 80692 / LVI-koodi 6901276
Suodatinsuojan (kuva 5) käyttö helpottaa hienosuodattimen puhdistusta,
pidentää hienosuodattimen huoltoväliä ja käyttöikää. Suojan käyttö ei ole
pakollista, mutta suositeltavaa. Pölypussilla varustetuissa keskusyksiköissä
ei suodatinsuojaa tule käyttää. Suojia voi hankkia hyvin varustetuista
jälleenmyyntipisteistä (5 kpl/pss). Kuva 5
8 EY-VAATIMUSTENMUKAISUUSVAKUUTUS SÄHKÖLAITTEILLE
Allaway Oy, Kangasvuorentie 32, 40340 Jyväskylä, Finland vakuuttaa, että
Keskuspölynimurit:Type TE-1650-..-.., TE-1750-..-.. TE-1950-..-..
on valmistettu sitä koskevien harmonisoitujen standardien mukaisesti ja täyttää pienjännitedirektiivin
(2006/95/EY), sähköisen yhteensopivuusdirektiivin (2004/108/EY) ja vaarallisten aineiden käyttöä rajoittavan,
RoHS2 direktiivin (2011/65/EY) olennaiset vaatimukset.
HUOLTOTUKI
Valtuutettujen Allaway-huoltoliikkeiden luettelo löytyy kotisivuiltamme www.allaway..
ARVOSTAMME MIELIPIDETTÄSI
Otamme mielellään vastaan palautetta. Mahdolliset kysymykset ja palautteet voi lähettää sähköpostitse:
info@allaway..
Pidätämme oikeuden muutoksiin.
FI

12
KOTIKÄYTTÖÖNTARKOITETTUJEN ALLAWAY-KESKUSPÖLYN-
IMURIEN TAKUUEHDOT 1.1.2008 ALKAEN
TAKUUAIKA
Allaway Oy myöntää valmistamilleen keskuspölynimureille kahdentoista (12) kuukauden takuun tuotteen
luovutuspäivästä lukien. Keskusyksiköiden moottoreiden takuu on viisi (5) vuotta tuotteen luovutuksesta
1.1.2008 jälkeen tapahtuneissa toimituksissa.
TAKUUN SISÄLTÖ
Takuuaikana laitteessa ilmenneet, valtuutetun Allaway-huollon toteamat rakenne-, valmistus- ja raaka-aineviat
sekä tällaisten vikojen itse tuotteelle aiheuttamat vauriot korjataan takuunantajan lukuun valtuutetussa
Allaway-huoltoliikkeessä, ellei takuunantaja saata todennäköiseksi, että vika on johtunut tapaturmasta
(esim. kuljetusvaurio), laitteen vääränlaisesta käsittelystä tai muuten ostajan syystä.
Mikäli laite tulee muuhun kuin normaaliin yksityiseen kotikäyttöön, eivät nämä takuuehdot ole voimassa.
Mahdollisista takuuehdoista on tällöin aina erikseen sovittava kirjallisesti takuunantajan kanssa.
TAKUUN JA VASTUUN RAJOITUKSET
Takuun voimassaolon edellytys on, että laite on normaalissa yksityisessä, huoneistokohtaisessa kotikäytössä
sekä asennus-, käyttö- ja huolto-ohjeita noudatetaan huolellisesti. Takuu on voimassa näiden ehtojen
mukaisesti vain Suomen rajojen sisäpuolella.
Takuuna tehtäviin korjauksiin eivät kuulu laitteen normaalit asennus-, käyttö- ja huolto-ohjeessa esitetyt
säädöt, käytönopastus, hoito, huolto ja puhdistustoimenpiteet eikä sellaiset tehtävät, jotka aiheutuvat
varo- ja asennusmääräysten laiminlyönneistä tai näiden selvittelystä.
Myöskään osat joiden rikkoutumisvaara käsittelyn, luonnollisen kulumisen tai vanhenemisen vuoksi
on normaalia suurempi, kuten paristot, suodattimet, siivousvälineet ja muut kulutusosat eivät sisälly
takuuseen.
Takuu ei kata mahdollisia välillisiä vahinkoja.
Tähän takuuseen perustuvia vaatimuksia on asiakas oikeutettu esittämään vain valtuutetulle Allaway
–huoltoliikkeelle ja takuunantajalle.
Näihin takuuehtoihin sisältymättömät suulliset lupaukset eivät sido takuunantajaa.
Takuun voimassaolon edellytys on, ettei alkuperäisiä laitteeseen ja takuukirjoihin merkittyjä tuotetietoja
ja valmistusnumeroita ole muutettu.
Takuu raukeaa, mikäli laitteen sähköisiä osia suojaava kotelo avataan muiden kuin valtuutetun Allaway-
huoltoliikkeen toimesta.
Takuuseen eivät sisälly sellaisten vikojen korjaukset, jotka ovat aiheutuneet:
- laitteen varomattomasta käsittelystä tai kuljetuksesta
- käyttäjän huolimattomuudesta tai laitteen ylikuormituksesta
- käyttöohjeiden, hoidon tai huollon laiminlyönnistä
- takuunantajasta riippumattomista olosuhteista, kuten liian suurista jännitevaihteluista, ukkosesta,
tulipalosta tai muista vahikotapauksista, muiden kuin valtuutetun Allaway-huollon suorittamista
korjauksista tai rakennemuutoksista
- asennus- tai käyttöohjeiden vastaisesta tai muuten virheellisestä järjestelmän tai laitteen asennuksesta
tai sijoituksesta käyttöpaikalle.
FI

13
Takuuseen ei myöskään sisälly laitteen toiminnan kannalta merkityksettömien vikojen, kuten pintanaarmujen
tms. korjaaminen.
TOIMENPITEET VIAN ILMETESSÄ
Vian ilmetessä takuuaikana on asiakkaan tästä viipymättä ilmoitettava valtuutetulle Allaway-huollolle.
Valtuutettujen Allaway-huoltoliikkeiden yhteystiedot löytyvät mm. internetistä www.allaway.fi,
puhelinluetteloiden Keltaisilta Sivuilta kohdasta kodinkoneiden huoltoa ja numeropalveluista (esim. 020202
tai 118). Huollolle on ilmoitettava, mistä laitteesta (tuotemalli ja valmistenumero tyyppikilvestä) on kyse,
mahdollisimman tarkasti miten vika ilmeni sekä olosuhteet, joissa vika on syntynyt.
Takuukorjauksen edellytyksenä on, että asiakas osoittaa luotettavasti takuun olevan voimassa. Sopivia
tositteita ovat esim. ostokuitti, lähete tai rahtikirja. Siitä tulee ilmetä luovutusajankohta, korjattavan laitteen
tyyppi ja valmistenumero.
Korjauspyynnön yhteydessä on asiakkaan selvitettävä etukäteen valtuutetun Allaway-huollon kanssa takuun
sisältö, mahdolliset veloitukset sekä se, korjataanko laite käyttöpaikalla vai huollossa ja tuleeko asiakkaan
mahdollisesti itse ryhtyä joihinkin toimenpiteisiin tuotteessa ilmenneen vian johdosta.
Ensisijaisesti asiakkaan on itse tuotava laite valtuutettuun huoltoon. Mahdollisesta laitteen huoltoon
toimittamisesta tai noutamisesta sekä palauttamisesta on erikseen sovittava huollon kanssa.
Mikäli valtuutettu huolto ei ole ryhtynyt korjaamaan tuotetta viiden työpäivän kuluessa saatuaan korjausta
koskevan pyynnön, voidaan tästä ilmoittaa suoraan takuunantajalle, ellei valtuutetun huollon kanssa ole
sovittu pitemmästä toimitusajasta.
Mikäli näiden takuuehtojen tulkinnasta syntyy erimielisyyksiä asiakkaan ja valtuutetun huollon välillä tai
tehdyn korjauksen suhteen on huomauttamista, voi asiakas ottaa yhteyttä suoraan takuunantajaan.
Takuukorjatun laitteen takuu jatkuu alkuperäisen takuuajan loppuun.
TAKUUAIKAISET VELOITUKSET
Valtuutettu huolto ei veloita asiakkaalta takuuna korjatuista tai vaihdetuista osista, korjaustyöstä, tuotteen
korjaamiseksi tarpeellisista kuljetuksista eikä matkakustannuksistaan.
Tällöin kuitenkin edellytetään, että:
- vialliset osat luovutetaan valtuutetulle huollolle
- korjaukseen ryhdytään yleensä viiden työpäivän kuluessa ja työ suoritetaan normaalina työaikana.
Kiireellisemmin tai muuna kuin normaalina työaikana suorittamistaan korjauksista on valtuutettu
huolto oikeutettu veloittamaan lisäkustannukset asiakkaalta, mikäli asiakkaalle on etukäteen ilmoitettu
veloitusperusteista.
- vaikeasti kannettavan tuotteen korjaamiseksi valtuutetun huollon katsomat tarpeelliset kuljetukset tai
huollon matkat suoritetaan veloituksetta huoltoautoa tai tavanomaista aikataulun mukaan liikennöivää
yleistä kulkuneuvoa (yleiseksi kulkuneuvoksi ei kuitenkaan katsota vesi-, ilma- eikä lumikulkuneuvoa)
käyttäen. Mikäli tämä ei ole mahdollista, veloitetaan asiakkaalta lisäkustannukset.
- tuotteen tavanomaisesta poikkeavat irrotus- ja takaisinasennuskustannukset veloitetaan erikseen.
FI

14
HUOLTOMUISTIO
Type ____________ No. ____________ Käyttöönottopvm. ____________
Roskasäiliö
tyhjennetty
tai roskapussi
vaihdettu
Suodatin
puhdistettu
Suodatin
vaihdettu
Roskasäiliö
tyhjennetty
tai roskapussi
vaihdettu
Suodatin
puhdistettu
Suodatin
vaihdettu
FI

15
Spara instruktionen för senare bruk!
INNEHÅLLSFÖRTECKNING
ALLMÄNNA ANVISNINGAR........................................................................................... 16
1 INSTALLATION .......................................................................................................... 17
1.1 Centralenhetens plats........................................................................................... 17
2 SERVICE....................................................................................................................... 17
2.1 Tömning av dammbehållare................................................................................. 17
2.2 Filterservice........................................................................................................... 18
2.3 Städutrustning....................................................................................................... 19
3 SKYDDSANORDNINGAR.......................................................................................... 19
3.1 Överströmsskydd .................................................................................................. 19
3.2 Överhettningsskydd .............................................................................................. 19
4 NÄTSLADD ................................................................................................................. 20
5 PRAKTISKA TIPS........................................................................................................ 20
5.1 Om centralenheten inte startar .......................................................................... 20
5.2 Om sugeffekten har försämrats........................................................................... 21
5.3 Om slangen skadas................................................................................................ 21
5.4 Om det blir stopp i dammrör eller utblåsningsrör .......................................... 21
5.5 Apparatdata för service ........................................................................................ 22
6 TEST AV RÖRSYSTEMETS TÄTHET ....................................................................... 22
7 TILLÄGGSUTRUSTNING.......................................................................................... 22
7.1 Föravskiljare........................................................................................................... 22
7.2 Monteringssats för dammpåse............................................................................. 23
7.3 Filterskydd till centralenheten............................................................................. 23
8 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE FÖR ELAPPARATER...................... 23
SERVICESUPPORT ........................................................................................................... 23
DIN ÅSIKT ÄR VIKTIG FÖR OSS ................................................................................... 24
GARANTIVILLKOR I FINLAND ................................................................................... 25
SERVICEKALENDER......................................................................................................... 26
SYMBOLER SOM ANVÄNDS I ANVISNINGEN
VARNING
NÄRMARE INFORMATION
SV

16
Tack för att du valde en Allaway-centraldammsugare!
Vi har sammanställt den här bruks- och serviceanvisningen för att du ska kunna använda din dammsugare
på bästa möjliga sätt. Anvisningarna är avsedda för modellerna som har följande type i typskyltar (Type):
TE-1650-..-...TE-1750-..-..,TE-1950-..-..
Läs denna anvisning med omsorg innan systemet tas i bruk och följ de givna instruktionerna. Exakta
anvisningar för montering av sugdosorna och rörsystemet nns i Allaways monteringsanvisning för
centraldammsugarsystemet. Genom att följa de givna instruktionerna och endast använda Allaway delar
och tillbehör i original får du ett fungerande, effektivt och mångårigt centraldammsugarsystem. Förvara
produktdekalerna från produktförpackningarna för att enklare kunna expandera systemet och skaffa era
tillbehör i ett senare skede.
Placera anläggningen så att den inte är tillgänglig för barn under 8 år. Anläggningen är inte avsedd att
leka med. Anläggningen är inte avsedd för personer med nedsatt fysisk eller psykisk förmåga eller
förnimmelseförmåga. Handled och övervaka när anläggningen används av äldre barn och personer med
brister i erfarenhet och förmåga.
ALLMÄNNA ANVISNINGAR
nDessa centraldammsugare är avsedda endast för användning i hem och av en användare för
dammsugning av vanligt hushållsdamm och skräp.
n Kontrollera före första start att centralenhetens dammbehållare är tom och att lt-
ret är rätt monterat.
nOm dammsugaren skall användas för sugning av annat än vanligt hushållsdamm, måste en lämplig
Allaway-föravskiljare alltid användas.
nSugdosans öppning är försedd med patenterade gripare för att inte stora föremål skall hamna i
rörsystemet och bakom sugdosan nns en skarp anslutningsböj som hindrar att långa föremål kommer
in i rörsystemet.
nNär systemet används får endast en dosa i taget vara öppen. Locken till de övriga dosorna skall vara
stängda. Om era dosor är öppna blir transportförmågan sämre och risken för tilltäppningar i rören
ökar.
n Observera att det nns en separat bruksanvisning för LCD-centralenheternas LCD-displayer.
SV

17
1 INSTALLATION
1.1 CENTRALENHETENS PLATS
nDetaljerade installationsanvisningar finns i de separata installationsanvisningarna för Allaway-
centraldammsugarsystem. Dessa ingår som standard i rörpaketen PPK-44 och PPC-44.Anvisningarna
kan även beställas separat. De nns också på vår webbplats www.allaway..
nVid installationen skall gällande myndighetsföreskrifter följas.
nCentralenheten skall monteras på ett dammfritt och tillräckligt rymligt ställe med tanke på motorns
kylluft.
nTemperaturen på centralenhetens installationsställe får inte sjunka under +5 °C eller stiga över
+35 °C även om motorn går.Värmen från centralenhetens motor frigörs i det utrymme enheten är
placerad. Förvissa dig därför om att luften obehindrat kan cirkulera runt centralenheten och att den
inte har täckts över till exempel med textiler samt att luftväxlingen i utrymmet är tillräcklig.
nCentralenheterna i TE-serien kan förutom i sekundära utrymmen (t.ex. förråd och tekniska rum)
placeras även i rum där man vistas, som t.ex. grovkök och hobbyrum, eller i städskåp. C 30 och C
40 kan tack vare sin höga kapslingsklass (stänkskyddad IPX4) dessutom placeras i fuktiga och t.o.m.
våta rum, som t.ex. i tvättrummet. C 30, C 40 = dubbelisolerad, skyddsklass II. C 40 LCD = jordad,
skyddsklass I.
nCentralenheterna i A-serien får inte installeras i skåp eller på andra trånga ställen, eller i ouppvärmda
utrymmen. Lämpliga ställen för installation är till exempel förråd och tekniska rum.
nCentralenheten kopplas till ett 230 V vägguttag som är säkrat med en minst 10 A trög proppsäkring
eller en 16 A automatsäkring.
Det är förbjudet att förvara eller hantera lättantändliga eller frätande ämnen i det
utrymme där centralenheten är placerad.
nUtblåsningsröret från centralenheten skall alltid ledas ut. Vi rekommenderar att utblåsningsröret
förses med en ljuddämpare (tilläggsutrustning). Dess effekt är bäst så nära utblåsningsänden som
möjligt. Ljuddämparen får inte monteras på sugsidan.
2 SERVICE
2.1TÖMNING AV DAMMBEHÅLLARE
Dammbehållaren rymmer ca 13 eller 20 liter beroende på
modeller. Erfarenheten ger hur ofta den behöver tömmas. För
dammsugare i hemmabruk gäller ungefär var tredje månad.
Dammbehållaren skall tömmas innan dammnivån når upp till
spännenas undre kant för att undvika att dammet väller över
kanterna när behållaren töms.
Öppna dammbehållarens spännen (1). Dammbehållaren (2)
hänger nu i centralenheten. Fatta tag i spännena och dra ut
dammbehållaren.Töm den. Rengör tätningen (3) omsorgsfullt
och sätt tillbaka dammbehållaren.
Vi rekommenderar att behållaren tvättas med milt tvättmedel
en gång om året.Anteckna underhållsdatum i servicekalendern
på sidan 25 så blir det lättare att komma ihåg när det är dags
för nästa underhåll.
SV
Fig 1a Fig 1b
7
3
4
8
5
6
2
1
1
4
6
3
2
5
8
9
7

18
2.2 FILTERSERVICE
(Fig. 1a och 1b)
Centralenheten har ett mikrolter (4) som skyd dar turbinen mot damm. Filtret skall vara helt och rätt
placerat. Original Allaway Filter fås Filter fås hos välsorterade återförsäljare och auktoriserade Allaway-
servicermor.
nTa ut nätsladden (5) ur vägguttaget.
nLossa och töm dammbehållaren.
nCentralenheterna i A-serien: Lossa tätningskonen (tätningen och konen).
n Ta försiktigt bort lterskyddet, om ett sådant används. Öppna fästmuttern (6) under ltret och ta
bort ltret (4).
n Rengör ltret genom att borsta det varsamt eller tvätta det. Ersätt ltret med ett nytt om sugeffekten
har försämrats eller om tret är skadat. Smuts får inte komma in-ut-i ltret.
Filtret får interegöras med tryckluft eller genom piskning.
n Avlägsna eventuellt löst damm ur lterkammaen och montera tillbaka ltet. Dra åt fästmuttern (6)
ordentligt för hand, sätt på ett nytt lterskyd (tilläggsutrustning), rengör tätningen / tätningskonens
tätningar (A-serien) (3) omsorgsfullt och placera tätningkonen (A-serien) och dammbehållaren på
plats.
nKoppla nätsladden (5) till vägguttaget.
Vi rekommenderar att mikroltret byts minst vart tredje år, om dammpåse används
endast vid behov.
Tips för att tvätta ltret
1.Tvätt
Dra alltid ur nätsladden från vägguttaget under den tid som lret inte är på plats i
centralenheten.Tvätta ltretendast under rinnande vatten (max 30°C) eller genom
försiktig duschning, Undvik för mycket mekanisk skrubbning på nltret. Efter
tvätten konollera att nltret inte har skada under användning eller tvätt. Använd
inte ett skadat ler i centralenheten. Tvätt som strider mot anvisningar kan förstöra
ltretoch användning av skadat lterkan förorsaka allvarligt fel i aggregatet.Tvätta
inte nltremed trycktvätt, i tvättmaskin, med vatten som är hetare än 30 grader,
hård borste, kemikalier eller tvättmedell får heller inte användas vid tvättning av
nltre
2.Torkning
Filtret skall torkas innan det sätts på plats. Skaka lätt bort överlopps vatten från
nltreefter tvätten. Låt nltretorka fritt i rumstemperatur. Torkningen tar 1-4
dygn, vänd på ltretmed ett dygns mellanrum.
SV

19
3 SKYDDSANORDNINGAR
Centralenheterna är försedda med olika skyddsanordningar, vilka har till uppgift att
stoppa anläggningen vid eventuella driftstörningar. Om man fortsätter att använda
anläggningen utan att orsaken till att skyddsanordningarna utlöstes åtgärdas,
kan anläggningen ta skada. Skyddsanordningarna skall därför inte användas som
indikatorer på att exempelvis dammbehållaren är fylld eller på att filtret bör
servas. Skyddsanordningarna får inte vara en ersättning för att följa bruks- eller
installationsanvisningarna.
3.1 ÖVERSTRÖMSSKYDD
Centralenheten är försedd med ett överströmsskydd som stoppar anläggningen vid elöverbelastning och
-skador. Överströmsskyddet är inte återgående, och byte måste utföras av en installatör med behöriga
rättigheter. Utred varför skyddet har utlösts samt åtgärda orsaken och eventuella övriga skador i samband
med att överströmsskyddet byts ut.
3.2 ÖVERHETTNINGSSKYDD
Turbinens överhettningsskydd nns inne i anläggningen och stoppar motorn om turbinen blir för
varm. Vänta tills turbinen har svalnat och överhettningsskyddet återgått (ca 10–15 min). Ta reda på
varför överhettningsskyddet har utlösts och avhjälp felet (t.ex. dammbehållaren full, ltret igensatt, stopp
i dammrören, i någon sugdosa, i utblåsningsröret, i städutrustningen eller i gallret på utblåsningsröret).
Om man fortsätter att använda anläggningen utan att orsaken till störningen åtgärdas, kan anläggningen
ta skada.
Inuti centralenhetens motorhölje (g. 1a; 7 / 1b; 7, 9) nns inga delar för användaren
att underhålla. Vi rekommenderar att en auktoriserad Allaway-servicerma bedömer
behovet av service/utbyte av elmotorturbinen och övriga delar inuti motorhöljet efter
cirka 600 brukstimmar, vilket motsvarar 8 år med i medeltal 1,5 timmar användning
varje vecka.
SV
2.3 STÄDUTRUSTNING
Varna och overvaka barnen när de använder städutrustningen!
Lufthastigheten och undertrycket i sugslangen och munstyckena är så stora att de
vid oförsiktig användning kan medföra risk för bl.a. ögon och öron.
Städutrustningen slits beroende på hur mycket den används och hurdant golvmaterialet är och måste
förnyas vid behov. Livslängden blir dock avsevärt bättre om städutrustningen rengörs efter varje användning
och om den förvaras på rätt sätt.
Lösgör teleskopröret och munstyckena från handtaget när dammsugningen är klar. Förvara dem i
munstyckshållaren med borsten på golv-/mattmunstycket indragna. Undvik att förvara städutrustningen i
direkt solljus, eftersom långvarig exponering för UV-ljus gör plasten skör, särskilt i slangen, och förkortar
således utrustningens livslängd. Förvara slangen i en slanghållare.
I städutrustningssatser som säljs separat ingår separata bruks- och serviceanvisningar. Kom ihåg
kompabiliteten med startsystemet för din centralenhet när du köper städutrustning.

20
4 NÄTSLADD
Om centralenhetens nätsladd har skadats, skall den ersättas med tillverkarens specialkabel för modellen
i fråga hos en auktoriserad Allaway-servicerma.
5 PRAKTISKATIPS
5.1 OM CENTRALENHETEN INTE STARTAR
nKontrollera strömmatningen 230 V till väggkontakten.
nKontrollera om centralenheten startar från övriga sugdosor.
n Kontrollera svagströmskontaktens (C-serien: g. 1a; 8, A-serien: 1b; 8) anslutning till motstycket på
centralenhetens väggstativ.
n Kontrollera om anläggningen startar från centralenhetens svagströmskontakt (g. 1a & 1b; 8) genom
att kortsluta centralenhetens startkrets med en metalltråd.
nSlangar med startbrytare på handtaget: Kontrollera att slangens startströmskretsär hel; om
centralenheten startar då man kortsluter sugdosans kontaktstift med t.ex. en metalltråd, men däremot
inte med brytaren på handtaget, är slangen eller brytaren defekt.
nOm centralenheten startar från svagströmskontakten, men inte från sugdosan, kontrollera att
svagströmsledningarna har kopplats till både centralenhetens och sugdosans kontakter och att det
inte fnns brott på ledningarna.
nÖverhettningsskyddet inuti anläggningen har stoppat motorn när turbinen har blivit för varm:
Vänta tills turbinen har svalnat tillräckligt (ca 15 min.) och kontrollera att tret inte är igensatt, att
dammbehållaren eller dammpåsen inte är full, och att det inte är stopp i sugdosorna, i dammrören
eller i städutrustningen.
nElmotorns överströmsskydd har utlösts. I detta fall knäpper det i startreläet i centralenheten när
man försöker starta centralenheten, men motorn går inte i gång. Ta kontakt med en auktoriserad
Allaway-servicerma.
5.2 OM SUGEFFEKTEN HAR FÖRSÄMRATS, KONTROLLERA ATT
nde övriga sugdosorna är stängda och att de inte läcker
n inga föremål som hindrar luftströmmen nns i sugdosan
nsugslangen är hel och att inga föremål som hindrar luftströmmen har fastnat i den
ndammbehållaren är ordentligt på plats och att dess tätning är hel och ren
ndammbehållaren har tömts och en eventuell dammpåse bytts
n mikroltret har setts över
nrörsystemet är tätt.
SV
