Yleisohjeita
Tämä lisäohje on tarkoitettu keskuspölyimurimallille, jonka tyyppimerkintä on
V-1750-BA-02-C.
1 ASENNUS
1.1 KESKUSYKSIKÖN ASENNUSTILA
nM 1000 keskusyksikkö voidaan sijoittaa sekundääritilojen (esim. varastot, tekniset
tilat) lisäksi myös asuintiloihin esim. kodinhoitohuoneeseen tai askartelutiloihin. M
1000 keskusyksikköä ei saa sijoittaa kosteaan tilaan,komeroon tai muuhun ahtaaseen
tilaan eikä lämmittämättömään tilaan.
nTarkat asennusohjeet löydät erillisestä Allaway-keskuspölynimurijärjestelmän
asennusohjeesta, joka toimitetaan vakiona putkipakettien PPK-44 ja PPC-44 mukana
sekä erillisenä erikseen tilattaessa. Ohjeet löytyvät myös internetsivuiltamme: www.
allaway..
nAsennuksessa on noudatettava viranomaismääräyksiä.
nKeskusyksikön asennustilan tulee olla riittävän tilava ja pölytön moottorin
jäähdytysilmaa varten.
nAsennustilan lämpötila ei saa laskea alle +5ºC tai nousta yli +35ºC:een laitteen
käydessäkään. Keskusyksikön moottorin synnyttämä lämpö vapautuu sijoitustilaan.
Tämän vuoksi tulee varmistaa, että laitteen ympärillä pääsee ilma esteettä
vaihtumaan, eikä laitetta ole peitetty esim. tekstiileillä ja asennustilan ilmanvaihto
on riittävä.
nLiitä keskusyksikkö 230V pistorasiaan, joka on suojattu vähintään 10 A hitaalla
tulppasulakkeella tai 16 A automaattisulakkeella.
Syttymisherkkien tai syövyttävien aineiden varastointi tai käsittelysamassa
tilassa keskusyksikön kanssa on kielletty.
nJohda poistoputki keskusyksiköltä ulos. Suosittelemme että ulospuhallusputkeen
liitetään äänenvaimennin, joka on saatavana lisävarusteena. Sen teho on paras
mahdollisimman lähellä ulospuhallusputken loppupäätä. Äänenvaimenninta ei saa
asentaa imupuolelle.

4
1.2 PINTA-ASENNUSSEINÄTELINE C-SARJALLE (LISÄTARVIKE) / M 1000:LLE
(SISÄLTYY TOIMITUKSEEN)
Käytä C-sarjan / M 1000 -sarjan pinta-
asennusseinätelinettä, mikäli putket tulevat
keskusyksikölle pinta-asennuksena.
Varaa 20 cm työvaraa pienjännitejohdoille.
Kiinnitä pienjännitepistoke paikalleen
telineeseen. Kiinnitä imu- ja poistoputki
paikoilleen seinätelineen yhteisiin. Liitä
imurasioilta tulevat pienjännitejohdot
seinätelineen pienjännitepistokkeeseen
sokeripalalla. Kiinnitä pinta-asennusteline
ruuveilla seinäpintaan.

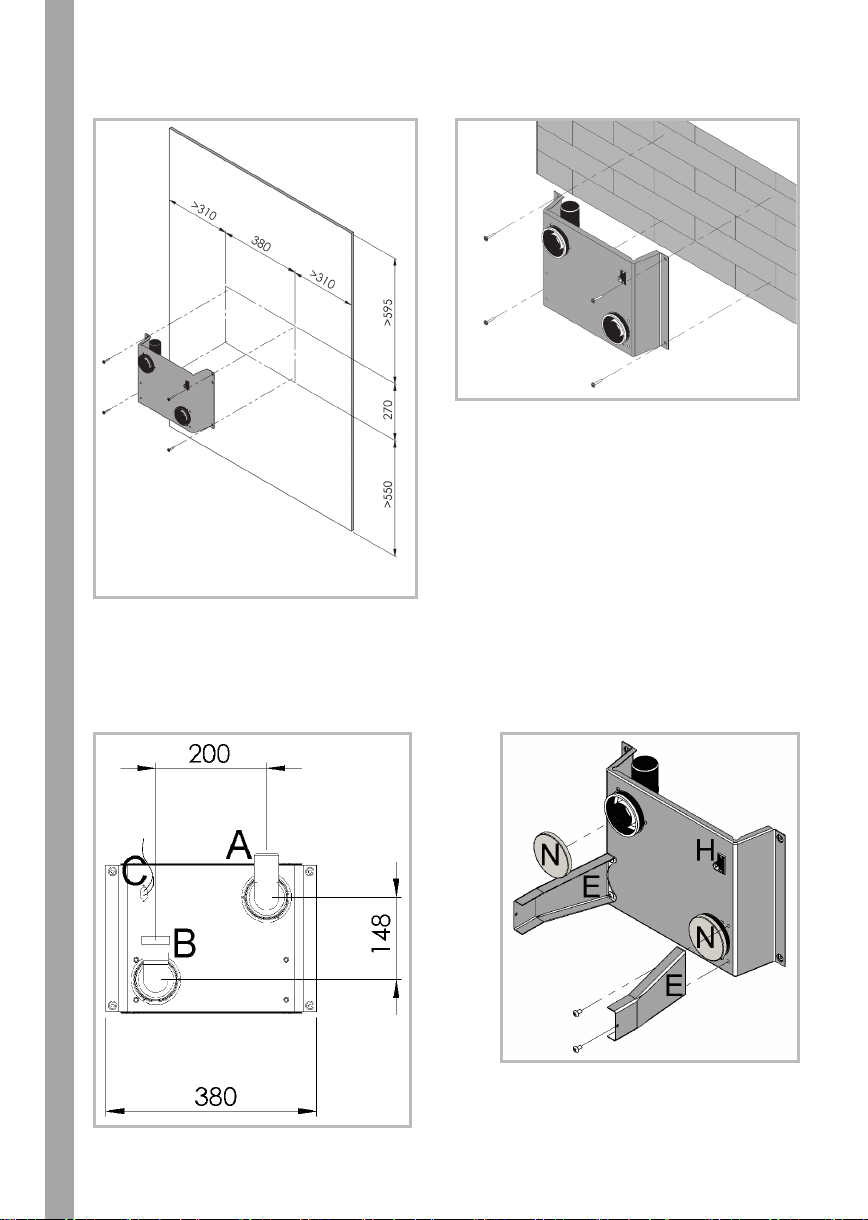

Kuva 1.
Kuva 2.
Kuva 3.
Kuva 4.

5
2 HUOLTO
2.1 ROSKASÄILIÖN TYHJENNYS
nKatso käyttö- ja huolto-ohje keskuspölyimurit, kappale 2.1.
2.2 SUODATTIMIEN HUOLTO
nIrroita verkkojohto (5) pistorasiasta.
nIrroita ja tyhjennä roskasäiliö.
nM 1000 keskusyksiköt: irroita tiivistekartio (tiiviste ja kartio).
nPoista suodatinsuoja varovasti, mikäli se on käytössä.
Avaa suodattimen alla oleva kiinnitysmutteri (6) ja poista suodatin (4).
nPuhdista suodatin varovasti harjaamalla tai pesemällä. Korvaa suodatin uudella,
mikäli imuteho on alentunut tai suodatin on vaurioitunut. Likaa ei saa päästä
suodattimen sisäpuolelle.
Suodatinta ei saa puhdistaa paineilmalla tai tamppaamalla.
nPoista mahdollinen irtopöly suodatinkammiosta ja asenna suodatin paikoilleen.
Kiristä kiinnitysmutteri (6) tiukasti käsin. Laita uusi suodatinsuoja paikoilleen
(lisävaruste). Puhdista tiiviste / tiivistekartion tiivistepinnat (M 1000) (3) huolella ja
aseta tiivistekartio (M1000) sekä roskasäiliö paikoilleen.
nLiitä verkkojohto (5) pistorasiaan.
Hienosuodattimen vaihtoväliksi suosittelemme enintään 3 vuotta /
3 roskasäiliöllistä, mutta pölypussia käytettäessä vain tarvittaessa.
7
3
4
8
5
6
2
1
1
4
6
3
2
5
8
9
7

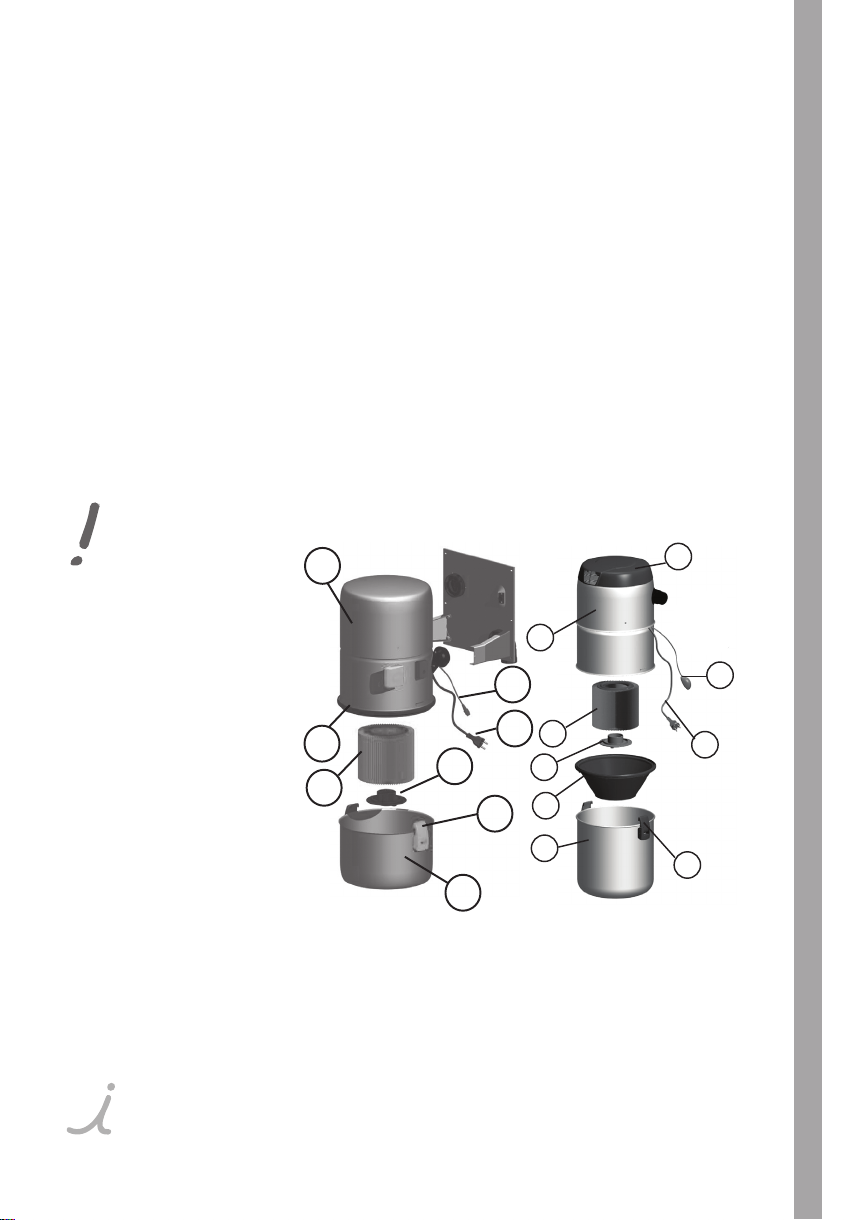

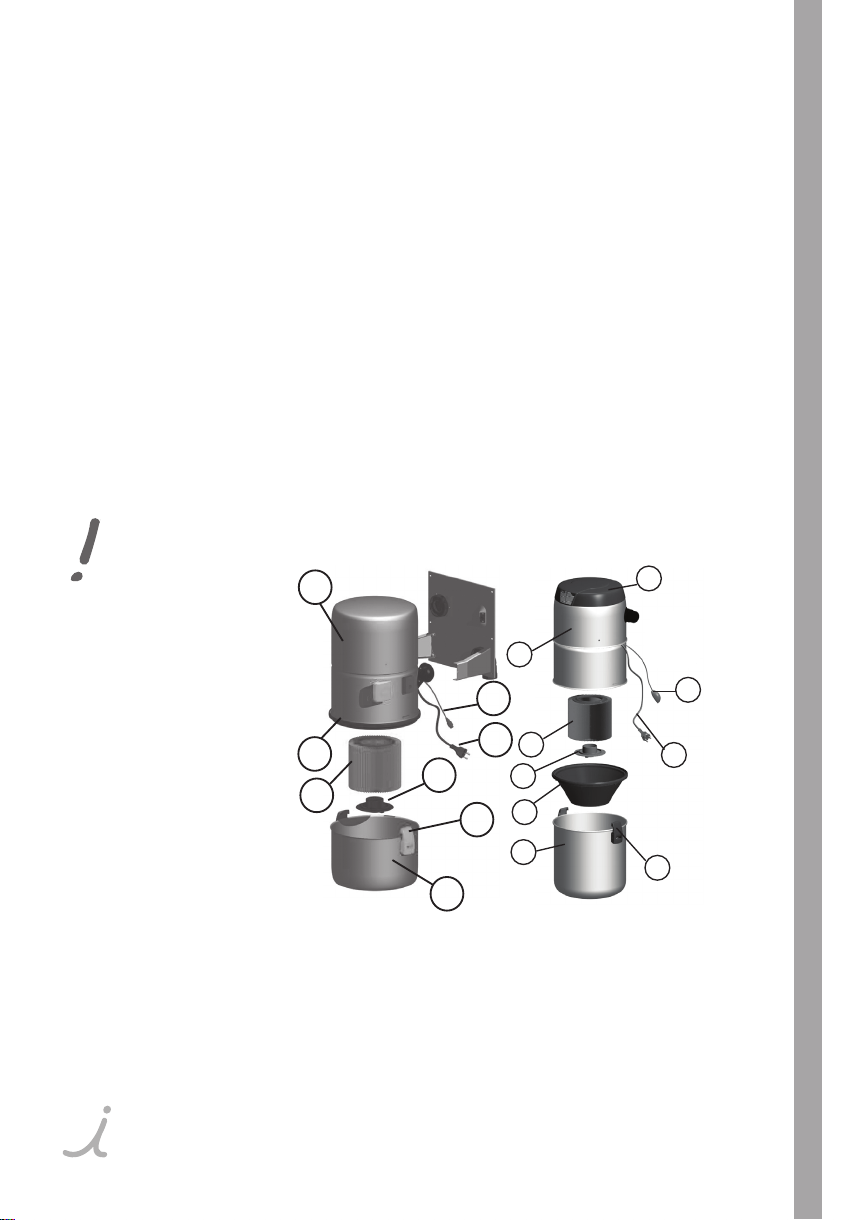

Kuva 5. Kuva 6.

6
2.3 HIILIPÖLYSUODATTIMEN VAIHTO
M 1000 keskusyksikkö on varustettu ulkoisella hiilipölysuodattimella, joka
suodattaa moottorin jäähdytysilman mukana tulevan hiilipölyn. Hiilipölysuodattimen tulee
moitteettomasti toimiakseen olla ehjä ja paikallaan. Alkuperäisiä Allaway-suodattimia saa
hyvin varustelluista jälleenmyyntipisteistä sekä valtuutetuilta Allaway-huoltoliikkeiltä.
nIrroita verkkojohto (1) pistorasiasta
nAvaa hiilipölysuodattimen kotelon (2)
kiinnitysmutterit (3)
nPoista hiilipölysuodattimen kotelo (2)
nKorvaa suodatin (4) uudella.
M 1000 Hiilipölysuodatin. Tuotenumero 80682 /
LVI-koodi: 6901372
nKiinnitä kotelo (2) ja kiristä kiinnitysmutteri (3)
tiukasti käsin
nLiitä verkkojohto (1) pistorasiaan
nMoottorin jäähdytyspoistoilma kulkee hiilipölysuodattimen läpi. Esteetön
ilmankierto on edellytys turbiinimoottorin luotettavalle toiminnalle.
Ilmankierron estymisessä on laitteen rikkoontumisvaara. Huolehdi
hiilipölysuodattimen säännöllisestä vaihtamisesta.
nHiilipölysuodattimen läpi tuleva moottorin jäähdytysilma on
normaalikäytössä kuumaa.
nHiilipölysuodattimen vaihtoväli on 200 tuntia. Tunnin päivittäisellä käytöllä
vaihtoväli on noin 6 kuukautta.
nTavanomaista aktiivisemmassa käytössä tai asennustilan ollessa pölyinen,
hiilipölysuodattimen vaihtoväli voi olla alle 6kk.
nM 1000 keskusyksikköä on mahdollista käyttää ilman hiilipölysuodatinta
ilman riskiä koneen vaurioitumisesta. Suosittelemme kuitenkin
hiilipölysuodattimen käyttöä, joka estää hiilipölyn kulkeutumisen
keskusyksikön asennustilaan. Hiilipölysuodattimen kotelo tulee olla paikallaan
aina konetta käytettäessä.
2.4 SIIVOUSVÄLINEET
nKatso käyttö- ja huolto-ohje keskuspölyimurit, kappale 2.3.

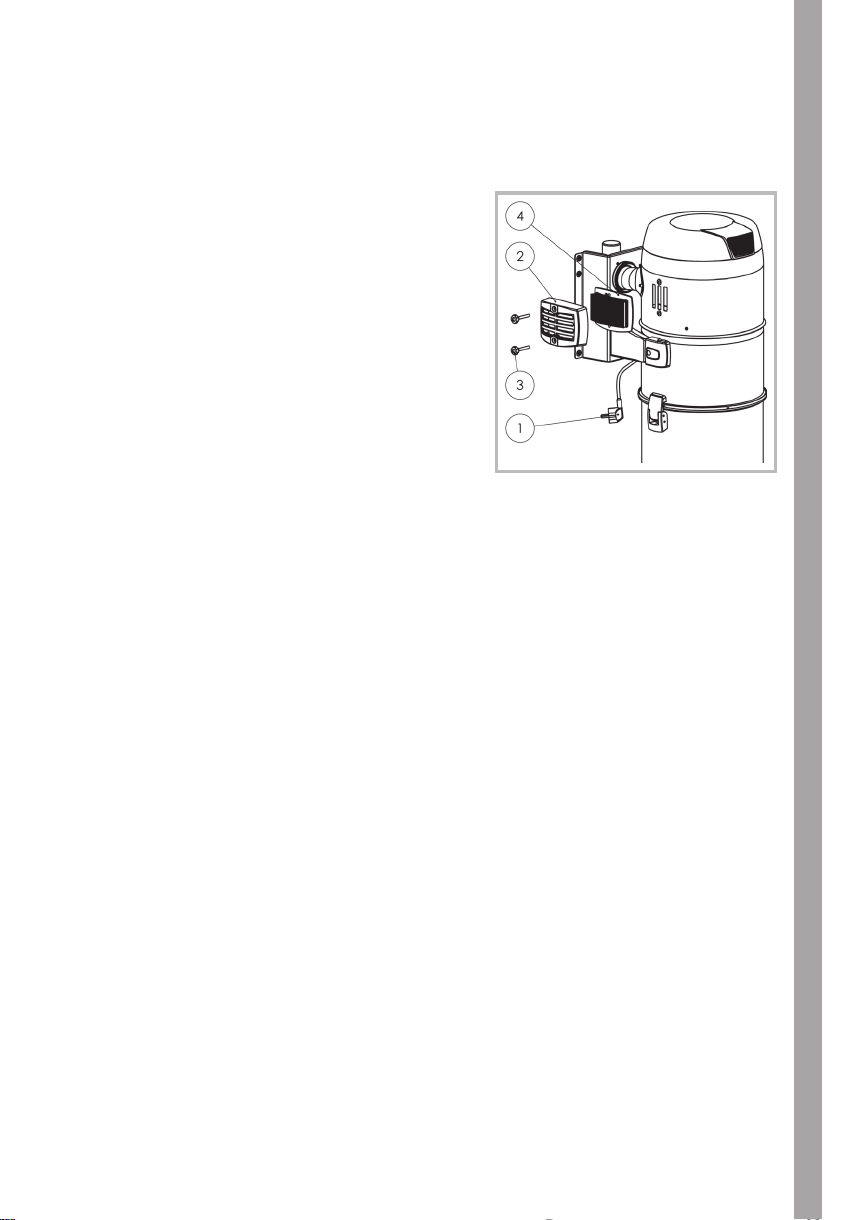

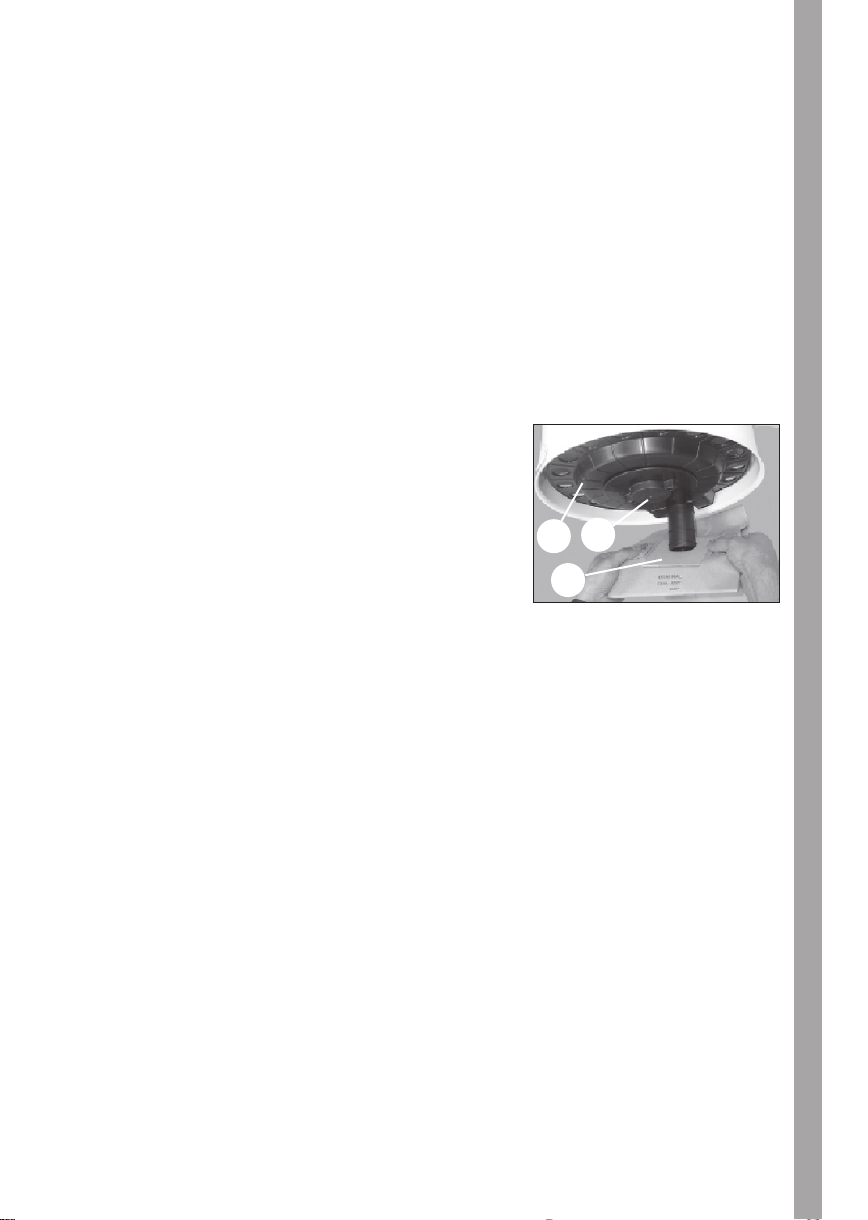

Kuva 7.

7
3 VAROLAITTEET
nKatso käyttö- ja huolto-ohje keskuspölyimurit, kappale 3.
Suosittelemme, että sähkömoottoriturbiinin ja muiden moottorikotelon
sisällä olevien osien huolto- tai vaihtotarve arvioidaan valtuutetun Allaway-
huoltoliikkeen toimesta noin 1200:n käyttötunnin jälkeen, mikä vastaa
keskimäärin 3 tunnin viikoittaisella käytöllä noin 8 vuotta.
4 VERKKOJOHTO
nKatso käyttö- ja huolto-ohje keskuspölyimurit, kappale 4.
5 KÄYTÄNNÖLLISIÄ VINKKEJÄ
5.1 JOS KESKUSYKSIKKÖ EI KÄYNNISTY, TARKASTA
230 V virransyöttö pistorasialle
nkäynnistyykö keskusyksikkö muista imurasioista
nM 1000: Pienjänniteliittimen (kuva 5; 8) liitos keskusyksikön seinätelineen
vastakappaleeseen. A-sarja: Pienjännitejohtojen liitos keskusyksikköön (kuva 6; 8).
nKäynnistyminen keskusyksikön pienjänniteliittimestä (kuvassa 5 & 6; 8) yhdistämällä
keskusyksikön käynnistyspiiri esim. metallilangalla
nkahvakäynnistyskytkimellä varustetuissa imuletkuissa; onko letkun käynnistysvirtapiiri
ehjä. Jos keskusyksikkö käynnistyy kytkemällä imurasian kontaktitapit esim.
metallilangalla, mutta ei imuletkun kahvakytkimestä, on letku tai sen kytkin viallinen.
nmikäli keskusyksikkö käynnistyy pienjänniteliittimestä mutta ei imurasialta tarkasta,
että pienjännitejohdot on kytketty keskusyksikön sekä imurasian liittimiin, eikä
johdoissa ole katkoksia
nonko ylilämpösuoja laitteen sisällä pysäyttänyt koneen turbiinin lämmetessä
liikaa. Odota kunnes turbiini on jäähtynyt tarpeeksi (noin 15 minuuttia) ja tarkista,
ettei suodatin ole tukossa, roskasäiliö tai pölypussi ei ole täynnä, imurasioissa,
poistoputkessa eikä siivousvälineissä ole tukoksia.
nonko sähkömoottorin ylivirtasuoja lauennut. Tällöin käynnistysrele keskusyksikössä
naksahtaa, kun keskusyksikköä yritetään käynnistää, mutta moottori ei käynnisty.
Käänny valtuutetun Allaway-huoltoliikkeen puoleen.

8
6. PUTKISTON TIIVEYSTARKASTUS
nKatso käyttö- ja huolto-ohje keskuspölyimurit, kappele 6.
7. LISÄVARUSTEET
7.1 Esierottelijat
Katso käyttö- ja huolto-ohje keskuspölyimurit, kappale 7.1
7.2 Pölypussiasennussarja M 1000 (20l) 81115 / LVI koodi 6901391
Keskusyksiköissä on pölypussivalmius. Pölypussiasennussarjan voit hankkia
hyvin varustetuista jälleenmyyntipisteistä. Pölypussin käyttö ei ole pakollista, mutta
suositeltavaa. Tarkat asennusohjeet löytyvät pölypussiasennussarjan paketista.
Pölypussin vaihto ja suodattimen huolto pölypussiasennussarjaa käytettäessä (kuva 8):
npoista pölypussi (9)
navaa suodattimen alla oleva kiinnitysmutteri (6)
npoista pölypussintuki (10)
nirrota suodatin (katso kohta Suodattimen huolto).
7.3 Keskusyksikön suodattimen suoja
Katso käyttö- ja huolto-ohje keskuspölyimurit, kappale 7.3
8 EY-VAATIMUKSEN MUKAISUUSVAKUUTUS
Allaway Oy, Kangasvuorentie 32, 40340 Jyväskylä, Finland vakuuttaa, että
Keskuspölyimuri V-1750-BA-02-C
on valmistettu sitä koskevien harmonisoitujen standardien mukaisesti ja täyttää
pienjännitedirektiivin (2014/35/EU), EMC-direktiivin (2014/30/EU) ja vaarallisten aineiden
käyttöä rajoittavan, RoHS2 direktiivin (2011/65/EU) olennaiset vaatimukset.
9 HUOLTOTUKI
n Valtuutettujen Allaway-huoltoliikkeiden luettelo löytyy kotisivuiltamme www.allaway..
10 ARVOSTAMME MIELIPIDETTÄSI
nOtamme mielellään vastaan palautetta. Mahdolliset kysymykset ja palautteet voi
lähettää sähköpostitse: info@allaway..
11 TAKUUEHDOT
nKatso käyttö- ja huolto-ohje keskuspölyimurit
Kuva 8.
6
10
9

9
huoltomuIStIo
Type ____________ No. ____________ Käyttöönottopvm. ____________
Roskasäiliö
tyhjennetty
tai
roskapussi
vaihdettu
Suodatin
puhdistettu
Suodatin
vaihdettu
Roskasäiliö
tyhjennetty
tai
roskapussi
vaihdettu
Suodatin
puhdistettu
Suodatin
vaihdettu
Hiilipöly-
suodatin
vaihdettu

10
Allmänna instruktioner
Den här extra instruktionen är för centraldammsugarmodellen med typbeteckningen
V-1750-BA-02-C.
1 MONTERING
1.1 UTRYMMET FÖR MONTERING AV CENTRALENHETEN
nM 1000-centralenheten kan utöver sekundära utrymmen (t.ex. förråd,
tekniska utrymmen) även placeras i bostadsrum som grovkök eller hobbyrum. M
1000-centralenheten får inte placeras i fuktiga rum, garderober, trånga utrymmen
eller ouppvärmda rum.
nExakta instruktioner för monteringen hittar du i den separata instruktionen för Allaways
centraldammsugarsystem. Den levereras som standard med rörpaketen PPK-44
och PPC-44 samt separat vid skild beställning. Instruktionerna nns även på vår
webbplats www.allaway..
nVid monteringen ska myndigheternas bestämmelser följas.
nCentralenhetens monteringsutrymme ska vara tillräckligt stort och dammfritt för
motorns kylluft.
nTemperaturen i monteringsutrymmet får inte understiga +5 ºC eller överstiga
+35 ºC ens när dammsugaren är påslagen. Värmen från centralenhetens motor
frigörs i placeringsutrymmet. Därför ska du se till att luften kan cirkulera fritt runt
enheten, att enheten inte är övertäckt till exempel med textilier och att ventilationen
i monteringsutrymmet är tillräcklig.
nKoppla centralenheten till ett 230 V eluttag, som är skyddat med en minst 10 A trög
säkring eller 16 A automatsäkring.
Det är förbjudet att förvara och hantera lättantändliga och frätande ämnen
i utrymmet med centralenheten.
nDra utblåsningsröret från centralenheten ut ur utrymmet. Vi rekommenderar
att utblåsningsröret förses med en ljuddämpare, som finns tillgänglig som
tilläggsutrustning. Dess effekt kommer bäst till sin rätt då den placeras så nära
utblåsningsrörets slutända som möjligt. Ljuddämparen får inte monteras på sugsidan.

11
1.2 SURFACE MOUNTING BRACKET FOR THE C- SERIES (ACCESSORY) /
M 1000 (INCLUDED)
Use the C series / M 1000 series surface
mounting bracket for pipes that are led
to the central unit as surface mounting.
Leave a working margin of 20 cm for the
low voltage cables. Mount the low voltage
plug to the bracket. Connect the suction
and exhaust pipes to the wall bracket
couplings. Connect the low voltage cables
from the wall inlets to the low voltage plug
on the wall bracket using a screw terminal
connector. Mount the surface mounting
bracket on the wall with screws.
Bild 1.
Bild 2.
Bild 3. Bild 4.

12
2 SERVICE
2.1 TÖMNING AV DAMMBEHÅLLAREN
nSe bruks- och serviceanvisningarna för centraldammsugare, avsnitt 2.1.
2.2 FILTERSERVICE
nDra ut nätsladden (5) ur eluttaget.
nTa loss och töm dammbehållaren.
nM 1000 centralenheter: ta loss tätningskonen (tätning och kon).
n Avlägsna lterskyddet försiktigt om skyddet är i bruk.
Öppna fästmuttern (6) under ltret och avlägsna ltret (4).
n Rengör ltret genom att borsta eller tvätta det varsamt. Ersätt ltret med ett nytt
om sugeffekten har försämrats eller om ltret är skadat. Smuts får inte komma in i
ltret.
Filtret får inte rengöras med tryckluft eller genom att damma av det.
n Avlägsna eventuellt löst damm ur lterkammaren och montera tillbaka ltret. Dra åt
fästmuttern (6) hårt för hand. Lägg det nya lterskyddet på plats (tilläggsutrustning).
Rengör tätningens/tätningskonens tätningsytor (M 1000) (3) noggrant och lägg
tätningskonen (M1000) och dammbehållaren på plats.
nAnslut nätsladden (5) till eluttaget.
För ltret rekommenderar vi ett bytesintervall på maximalt tre år/
tre dammbehållare, men vid användning av dammpåse endast vid behov.
7
3
4
8
5
6
2
1
1
4
6
3
2
5
8
9
7
Bild 5. Bild 6.

13
2.3 BYTE AV KOLDAMMFILTER
Centralenheten M 1000 är utrustad med ett externt koldammlter, som
ltrerar koldammet som kommer med motorns kylluft. För att koldammltret ska fungera
felfritt, ska det vara helt och korrekt monterat. Allaways originallter nns att köpa i
välsorterade återförsäljarbutiker och auktoriserade Allaway-servicebutiker.
nDra ut nätsladden (1) ur eluttaget.
n Öppna fästmuttrarna (3) på koldammltrets
kåpa (2)
n Avlägsna koldammltrets kåpa (2)
n Byt ut ltret (4) mot ett nytt.
M 1000 Koldammlter. Produktnummer 80682/
VVS-kod: 6901372
nFäst kåpan (2) och dra åt fästmuttern (3)
hårt för hand.
nAnslut nätsladden (1) till eluttaget.
n Motorns frånkylluft ödar genom koldammltret. Hindersfritt
luftöde är en förutsättning för att turbinmotorn ska fungera på ett tillförlitligt
sätt. Om luftödet förhindras nns det risk för att enheten går sönder. Se till att
koldammltret byts ut regelbundet.
n Motorns kylluft som ödar genom koldammltret är varm vid normal
användning.
n Bytesintervallet för koldammltret är 200 timmar. Om enheten används i en
timme per dag är bytesintervallet cirka sex månader.
nVid aktivare användning än normalt eller då monteringsutrymmet är
dammigt, kan bytesintervallet för koldammltret vara kortare än sex månader.
n M 1000 centralenheten kan användas utan koldammlter
utan risk för att maskinen skadas. Vi rekommenderar dock
användning av koldammlter, som förhindrar koldamm från att komma
in i centralenhetens monteringsutrymme. Koldammltrets kåpa ska alltid vara
på plats när apparaten används.
2.4 STÄDREDSKAP
nSe bruks- och serviceinstruktionerna för centraldammsugare, avsnitt 2.3.
Bild 7.

14
3 SKYDDSANORDNINGAR
nSe bruks- och serviceinstruktionerna för centraldammsugare, avsnitt 3.
Vi rekommenderar att en auktoriserad Allaway-servicerma
bedömer behovet av service/utbyte av elmotorturbinen och övriga delar
inuti motorhöljet efter cirka 1 200 brukstimmar, vilket motsvarar åtta år
med i genomsnitt tre timmar användning varje vecka.
4 NÄTSLADD
nSe bruks- och serviceinstruktionerna för centraldammsugare, avsnitt 4.
5 PRAKTISKA TIPS
5.1 OM CENTRALENHETEN INTE STARTAR, KONTROLLERA
att strömmatningen till eluttaget är 230 V
nom centralenheten startar från andra sugdosor
nM 1000: att lågspänningsuttaget (bild 5, 8) är anslutet till motstycket på centralenhetens
väggkonsol. A-serien: att lågspänningsuttaget är anslutet till centralenheten
(bild 6, 8)
natt start från centralenhetens lågspänningsuttag (på bilderna 5, 6 och 8) fungerar
genom att koppla centralenhetens startkrets till exempel med metalltråd
ni sugslangar utrustade med startreglage i handtaget; är slangens startströmkrets
hel Om centralenheten startar genom att ansluta sugdosans kontaktstift till exempel
med metalltråd, men inte från sugslangens handtagsreglage, är det fel på slangen
eller dess reglage.
nOm centralenheten startar från lågspänningsuttaget, men inte från sugdosan, ska
du kontrollera att lågspänningsledningarna är anslutna till centralenhetens och
sugdosans anslutningar och att det inte har uppstått brott i slangarna.
nom överhettningsskyddet inuti enheten har stoppat maskinen för att turbinen har blivit
för varm Vänta tills turbinen har svalnat tillräckligt (cirka 15 minuter) och kontrollera
att ltret inte är igensatt, att dammbehållaren eller dammpåsen inte är fulla samt att
varken sugdosorna, utblåsningsröret eller städredskapen är igensatta.
nom elmotorns överströmsskydd har utlösts. I sådana fall knäpper startreläet i
centralenheten till när du försöker starta centralenheten, men motorn startas inte.
Ta kontakt med en auktoriserad Allaway-servicebutik.

15
6. KONTROLL AV TÄTHETEN I RÖRSYSTEMET
nSe bruks- och serviceinstruktionerna för centraldammsugare, avsnitt 6.
7. TILLÄGGSUTRUSTNING
7.1 Föravskiljare
Se bruks- och serviceinstruktionerna för centraldammsugare, avsnitt 7.1.
7.2 Monteringssats för dammpåse M 1000 (20 l) 81115/VVS kod 6901391
Centralenheterna är utrustade med plats för dammpåse. Monteringssatsen för
dammpåse hittar du i välsorterade återförsäljningsbutiker. Det är inte nödvändigt att
använda dammpåse, men det rekommenderas. Närmare monteringsanvisningar hittar
du i förpackningen för monteringssatsen för dammpåse. Byte av dammpåse och service
av ltret vid användning av monteringssats för dammpåse (bild 8):
nta bort dammpåsen (9)
n öppna fästmuttern (6) under ltret
nta bort dammpåsstödet (10)
n ta bort ltret (se punkten Service av ltret).
7.3 Centralenhetens lterskydd
Se bruks- och serviceinstruktionerna för centraldammsugare, avsnitt 7.3.
8 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Allaway Oy, Kangasvuorentie 32, 40340 Jyväskylä, Finland försäkrar att
Centraldammsugaren V-1750-BA-02-C
är tillverkade i enlighet med gällande harmoniserade standarder och uppfyller
lågspänningsdirektivet (2014/35/EU), EMC-direktivet (2014/30/EU) och de väsentliga
kraven i RoHS2-direktivet (2011/65/EU), som begränsar användningen av farliga ämnen.
9 SERVICESUPPORT
nEn förteckning över auktoriserade Allaway-servicebutiker hittar du på vår webbplats
www.allaway..
10 VI UPPSKATTAR DIN ÅSIKT
nVi tar gärna emot feedback. Eventuella frågor och feedback kan du skicka till oss
via e-post på adressen info@allaway..
11 GARANTIVILLKOR
nSe bruks- och serviceanvisningarna för centraldammsugare
Bild 8.
6
10
9

16
SErVIcEjourNal
Typ ____________ Nr ____________ Ibruktagningsdatum ____________
Filtret
rengjort
Filtret
bytt
Dammbe-
hållaren
tömd eller
dammpåsen
bytt
Dammbe-
hållaren
tömd eller
dammpåsen
bytt
Filtret
rengjort
Filtret
bytt
Koldamm-
ltret
bytt

17
General instructions
These additional instructions are intended for type
V-1750-BA-02-C central vacuum cleaners.
1 INSTALLATION
1.1 CENTRAL UNIT INSTALLATION SPACE
nIn addition to secondary spaces (e.g. storage, engineering and utility services
rooms), the M 1000 central unit may be placed in living areas, such as the utility or
hobby room. The M 1000 central unit must not be placed in wet areas, a closet or
any other cramped or unheated space.
nMore detailed installation instructions can be found in the separate Allaway central
vacuum cleaner system installation manual delivered as a standard part of the PPK-
44 and PPC-44 pipe deliveries, as well as separately upon request. The instructions
can also be found on our website at www.allaway..
n Please follow all ofcial regulations in installation.
n The installation space for the central unit must be sufciently large and dustless for
the motor cooling ventilation.
nThe temperature in the installation space should not be below +5ºC or above +35ºC,
even when the vacuum cleaner is used. The heat of the central unit's motor is
released into the installation space. This is why you should ensure that air ow
around the device is unobstructed, and the device has not been covered with textiles,
for example, and that the ventilation in the installation space is sufcient.
nAttach the central unit to a 230 V wall socket, protected with at least a 10 A slow
plug fuse, or a 16 A automatic fuse.
Do not store or handle ammable or corrosive substances in the same
space with the central unit.
nLead the exhaust pipe away from the central unit. We recommend installing a silencer
onto the exhaust pipe. Silencers are available as accessories. They are most effective
near the end of the exhaust pipe. The silencer may not be installed onto the suction
side.

18
1.2 SURFACE MOUNTING BRACKET FOR THE C- SERIES (ACCESSORY) /
M 1000 (INCLUDED)
Use the C series / M 1000 series surface
mounting bracket for pipes that are led
to the central unit as surface mounting.
Leave a working margin of 20 cm for the
low voltage cables. Mount the low voltage
plug to the bracket. Connect the suction
and exhaust pipes to the wall bracket
couplings. Connect the low voltage cables
from the wall inlets to the low voltage plug
on the wall bracket using a screw terminal
connector. Mount the surface mounting
bracket on the wall with screws.
Figure 1.
Figure 2.
Figure 3.
Figure 4.

19
2 MAINTENANCE
2.1 EMPTYING THE DUST CANISTER
nSee paragraph 2.1 of the Instructions for use and maintenance of central vacuum
cleaners.
2.2 FILTER MAINTENANCE
nUnplug the power cord (5) from the wall socket.
nRemove and empty the dust canister.
nM 1000 central units: Remove the sealing cone (sealing and cone).
n Remove the lter cover carefully if the cover is in use.
Open the fastening nut (6) below the lter and remove the lter (4) carefully.
n Clean the lter by brushing or washing it carefully. Replace the lter with a new one
if suction power has diminished or the lter is damaged. Do not allow dirt to enter
the lter.
You must not clean the lter with compressed air or by tamping it clean.
n Remove any loose dust from the lter chamber and reinstall the lter. Tighten the
fastening nut (6) by hand. Install a new lter cover (accessory). Clean the sealing
/ sealing surfaces of the sealing cone (M 1000) (3) carefully and put the sealing
cone (M1000) and dust canister back in place.
nConnect the power cord (5) to a wall socket.
We recommend that the ne lter be replaced at least every three years /
after emptying the dust canister three times, but only when necessary if
the dust bag is in use.
7
3
4
8
5
6
2
1
1
4
6
3
2
5
8
9
7
Figure 5. Figure 6.

20
2.3 REPLACING THE CARBON DUST FILTER
The M 1000 central unit is equipped with an external carbon dust lter that
lters the carbon dust within the cooling ventilation air of the motor. The carbon dust lter
must be intact and in place to function properly. Original Allaway lters are available at
well-stocked outlets as well as authorised Allaway service dealers.
nUnplug the power cord (1) from the wall socket
nUnscrew the fastening nuts (3)
of the carbon dust lter casing (2)
n Remove the carbon dust lter casing (2)
n Replace the lter with a new lter (4).
M 1000 Carbon dust lter. Product number 80682 /
HPAC code: 6901372
nFasten the casing (2) and tighten the fastening nut (3)
tightly by hand
nConnect the power cord (1) to a wall socket.
n The ventilation exhaust air of the motor is led through the carbon dust lter.
Unobstructed air ow is required in order for the turbine motor to function reliably.
If air ow is obstructed, the device may break down. Please ensure that the
carbon dust lter is replaced regularly.
n During conventional use, the motor ventilation exhaust air coming from the
carbon dust lter is hot.
n The carbon dust lter must be replaced every 200 hours. If it is used for one
hour every day, the lter must be replaced every six months.
n If the device is in heavy use or if the installation space is dusty, the carbon
dust lter may have to be replaced more frequently.
n The M 1000 central unit may be used without a carbon dust lter with no risk
of damage to the device. However, we recommend using the carbon dust lter
to prevent carbon dust from entering the installation space. The casing of the
carbon dust lter must always be in place during use.
2.4 CLEANING EQUIPMENT
nSee paragraph 2.3 of the Instructions for use and maintenance of central vacuum
cleaners.
Figure 7.
