Allaway V3 Specification sheet

KÄYTTÖ- JA HUOLTO-OHJE
KESKUSPÖLYNIMURITV3, DV30,V4 jaV6 3
BRUKS- OCH SERVICEANVISNING
CENTRALDAMMSUGARNAV3, DV30, V4 ochV6 13
BEDIENUNGS- UND WARTUNGSANLEITUNG
ZENTRALSTAUBSAUGERV3, DV30,V4 und V6 23
INSTRUCTIONS FOR USE AND MAINTENANCE
CENTRALVACUUM CLEANERSV3, DV30, V4 andV6 33
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
ВСТРОЕННЫЕ ПЫЛЕСОСЫ V3, DV30, V4 И V6 43
INSTRUCCIONES DE USOY MANTENIMIENTO
ASPIRADORES CENTRALESV3, DV30, V4 yV6 52

2

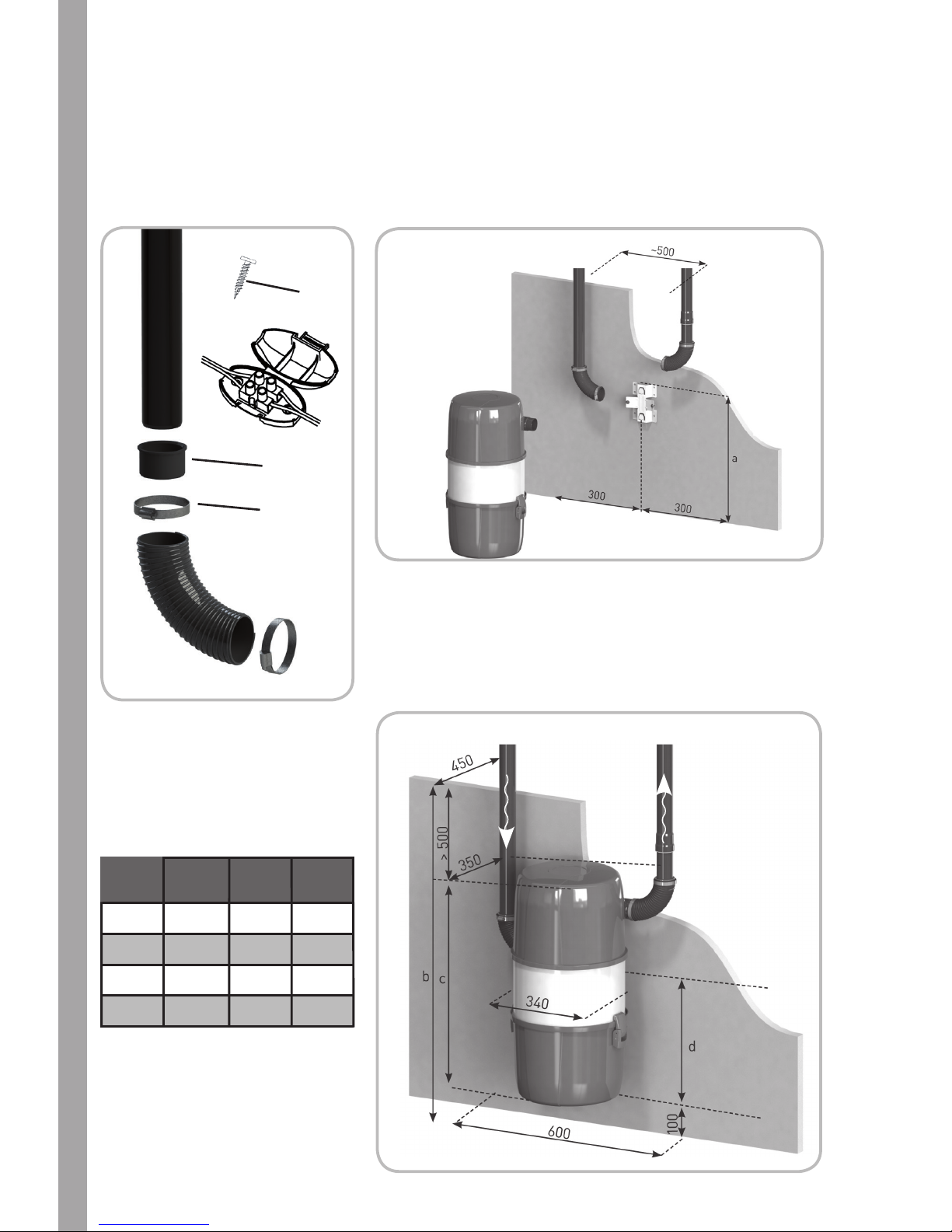

Pika-asennusohje
Snabbinstallationsguide
Schnellanleitung
Quick Installation Guide
Краткая инструкция по эксплуатации
Guía de instalación rápida
V3/
DV30 V4 V6
a >510 >510
625 650
>1225 >1250
>410 >410
b
c
d
>585
730
>1330
>485
x 2
x 4
x 4

3
SISÄLLYSLUETTELO
YLEISOHJEITA ............................................................................................................................4
1 ASENNUS ........................................................................................................................5
1.1 Keskusyksikön asennustila .................................................................................................5
2 HUOLTO .........................................................................................................................5
2.1 Roskasäiliön tyhjennys ....................................................................................................... 5
2.2 Suodattimen huolto ............................................................................................................6
2.3 Siivousvälineet ......................................................................................................................6
3 VAROLAITTEET .............................................................................................................7
3.1Ylivirtasuoja ..........................................................................................................................7
3.2Ylilämpösuoja .......................................................................................................................7
3.3 Ohivirtausventtiili ...............................................................................................................7
4 VERKKOJOHTO ...........................................................................................................7
5 KÄYTÄNNÖLLISIÄ VINKKEJÄ ..................................................................................7
5.1 Jos keskusyksikkö ei käynnisty, tarkasta .........................................................................7
5.2 Jos imuteho on huonontunut, tarkasta että .................................................................8
5.3 Jos letku vaurioituu .............................................................................................................8
5.4 Jos imuputkisto tai poistoputki tukkeutuu .....................................................................9
5.5 Laitetiedot huoltoa varten ................................................................................................9
6 PUTKISTON TIIVIYSTARKASTUS ...........................................................................10
7 LISÄVARUSTEET .........................................................................................................10
7.1 Esierottelijat .......................................................................................................................10
7.2 Pölypussin asennussarja ...................................................................................................10
7.3 Keskusyksikön suodattimen suoja .................................................................................10
8 EY-VAATIMUSTENMUKAISUUSVAKUUTUS SÄHKÖLAITTEILLE ....................11
HUOLTOTUKI ..................................................................................................................11
ARVOSTAMME MIELIPIDETTÄSI .........................................................................................11
HUOLTOMUISTIO ..........................................................................................................12

4
Kiitos osoittamastanne luottamuksesta tuotteitamme kohtaan!
Olemme kirjoittaneet Sinulle tämän käyttö- ja huolto-oppaan, jotta voisit käyttää keskussiivousjärjestelmääsi
parhaalla mahdollisella tavalla. Ohje on tarkoitettu keskuspölynimurimalleille V3, DV30, V4 ja V6.
Tyyppikilpimerkinnät (Type):TE-1450-..-..,TE-1650-..-..,TE-1950-..-..
Lue tämä ohje huolella ennen järjestelmän käyttöönottoa ja noudata annettuja ohjeita. Imurasioiden
ja putkistonosien tarkat asennusohjeet löydät Allaway-keskuspölynimurijärjestelmän asennusohjeesta.
Noudattamalla ohjeita ja käyttämällä vain alkuperäisiä Allaway-osia ja -tarvikkeita saat toimivan, tehokkaan
ja pitkäikäisen keskuspölyimurijärjestelmän. Säilytä tuotepakkausten tuotetarrat järjestelmän myöhemmän
laajentamisen ja tarvikkeiden hankinnan helpottamiseksi.
Pidä laite pienten lasten ulottumattomissa. Laite ei ole tarkoitettu leikkimistä varten. Laite ei ole tarkoitettu
sellaisten henkilöiden käyttöön, joilla on alentuneet fyysiset, aistimukselliset tai psyykkiset kyvyt. Ohjaa ja
valvo laitteen käytössä isompia lapsia ja henkilöitä, joilla on puutteita kokemuksessa ja taidoissa.
Säilytä ohje tallessa myöhempää käyttöä varten!
YLEISOHJEITA
Tämä keskuspölynimuri on tarkoitettu vain kotikäyttöön yhden käyttäjän järjestelmäksi tavallisen
huonepölyn ja roskien imurointiin.
Ennen ensimmäistä käyttöönottoa tarkista, että keskusyksikön roskasäiliö on tyhjä ja suodatin on
paikoillaan.
Mikäli keskusyksikköä käytetään muuhun kuin normaalin huonepölyn imurointiin tulee aina käyttää
asianmukaista Allaway-esierottelijaa.
Imurasian nielussa on patentoidut siepparit, jotka estävät suurten kappaleiden pääsyn putkistoon.
Imurasian takana on jyrkkä imurasian kulmayhde, joka estää pitkien esineiden pääsyn putkistoon.
Järjestelmää käytettäessä saa olla vain yksi imurasia kerrallaan auki. Muiden rasioiden kansien tulee
olla suljettuina. Mikäli toista rasiaa pitää avoimena, putkiston kuljetuskyky heikkenee ja tukosriski
kasvaa.

5
1 ASENNUS
1.1 Keskusyksikön asennustila
Tarkat asennusohjeet löydät erillisestä Allaway-keskuspölynimurijärjestelmän asennusohjeesta, joka
toimitetaan vakiona putkipakettien mukana sekä erillisenä erikseen tilattaessa. Ohjeet löytyvät myös
internet sivuiltamme: www.allaway..
Asennuksessa on noudatettava viranomaismääräyksiä.
Keskusyksikön asennustilan tulee olla riittävän tilava ja pölytön moottorin jäähdytysilmaa varten.
Asennustilan lämpötila ei saa laskea alle +5ºC tai nousta yli +35ºC:een laitteen käydessäkään.
Keskusyksikön moottorin synnyttämä lämpö vapautuu sijoitustilaan. Tämän vuoksi tulee varmistaa,
että laitteen ympärillä pääsee ilma esteettä vaihtumaan, eikä laitetta ole peitetty esim. tekstiileillä ja
asennustilan ilmanvaihto on riittävä.
Huomioi erityisesti komeroasennuksissa ilmanvaihtoaukkojen sijainti ja koko asennusohjeen mukaan.
V- / DV30-mallin keskusyksiköt voidaan sijoittaa sekundääritilojen lisäksi myös asuintiloihin esim.
kodinhoitohuoneeseen, askartelutiloihin tai siivouskomeroon. Ne voidaan sijoittaa myös kosteisiin
ja jopa märkiin tiloihin esimerkiksi pesuhuoneeseen, korkean kotelointiluokkansa [roiskevedenpitävä
IPX4] ansioista. V3, DV30 ja V4 ovat kaksoiseristettyjä, suojausluokka II ja V6 on maadoitettu,
suojausluokka I.
Keskusyksikkö liitetään 230V pistorasiaan, joka on suojattu vähintään 10A hitaalla tulppasulakkeella
tai 16A automaattisulakkeella.
Syttymisherkkien tai syövyttävien aineiden varastointi tai käsittely keskusyksikön
sijoitustilassa on kielletty.
Poistoputki keskusyksiköltä johdetaan aina ulos. Suosittelemme että ulospuhallusputkeen liitetään
äänenvaimennin. Sen teho on paras mahdollisimman lähellä ulospuhallusputken loppupäätä.
Äänenvaimenninta ei saa asentaa imupuolelle.
2 HUOLTO
2.1 Roskasäiliön tyhjennys
Roskasäiliön tyhjennysten aikaväli selviää kokemuksen karttuessa. Ohjearvona kotikäyttössä voidaan pitää
noin 3 kuukauden tyhjennysväliä.Tyhjennys tulee suorittaa ennen, kuin pölyn pinta on salpojen alareunan
tasalla.Tällöin vältetään pölyn valuminen säiliön reunojen yli tyhjennyksen yhteydessä.
Avaa roskasäiliön salvat (1). Roskasäiliö (2) jää riippumaan keskusyksikköön. Ota kiinni salvoista ja vedä
roskasäiliö ulospäin ja tyhjennä roskasäiliö.
Roskasäiliön pesu miedolla pesuaineella on suositeltavaa vuosittain. Merkitse huoltopäivämäärät sivulla
10 olevaan huoltomuistioon. Näin helpotat huoltovälin seurantaa.

6

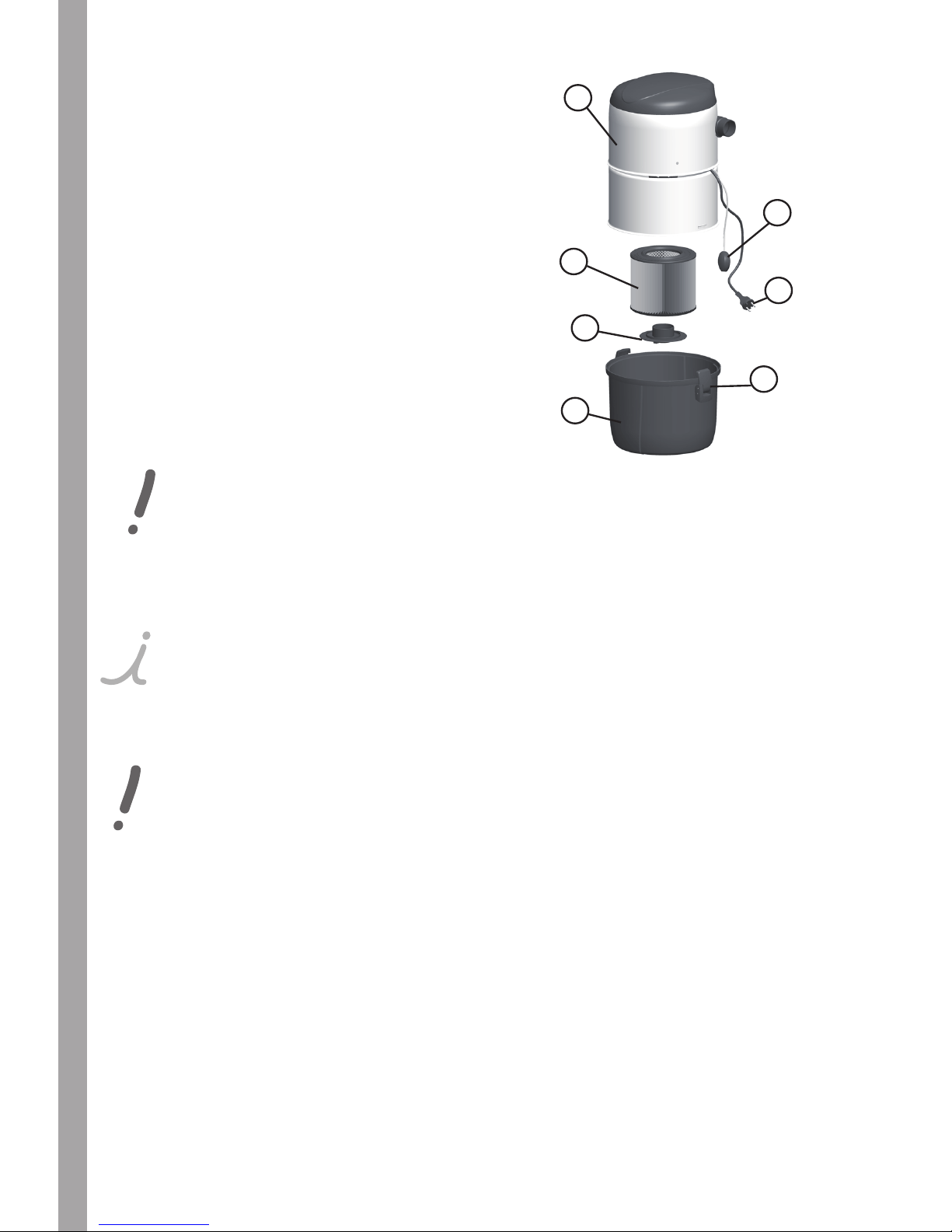

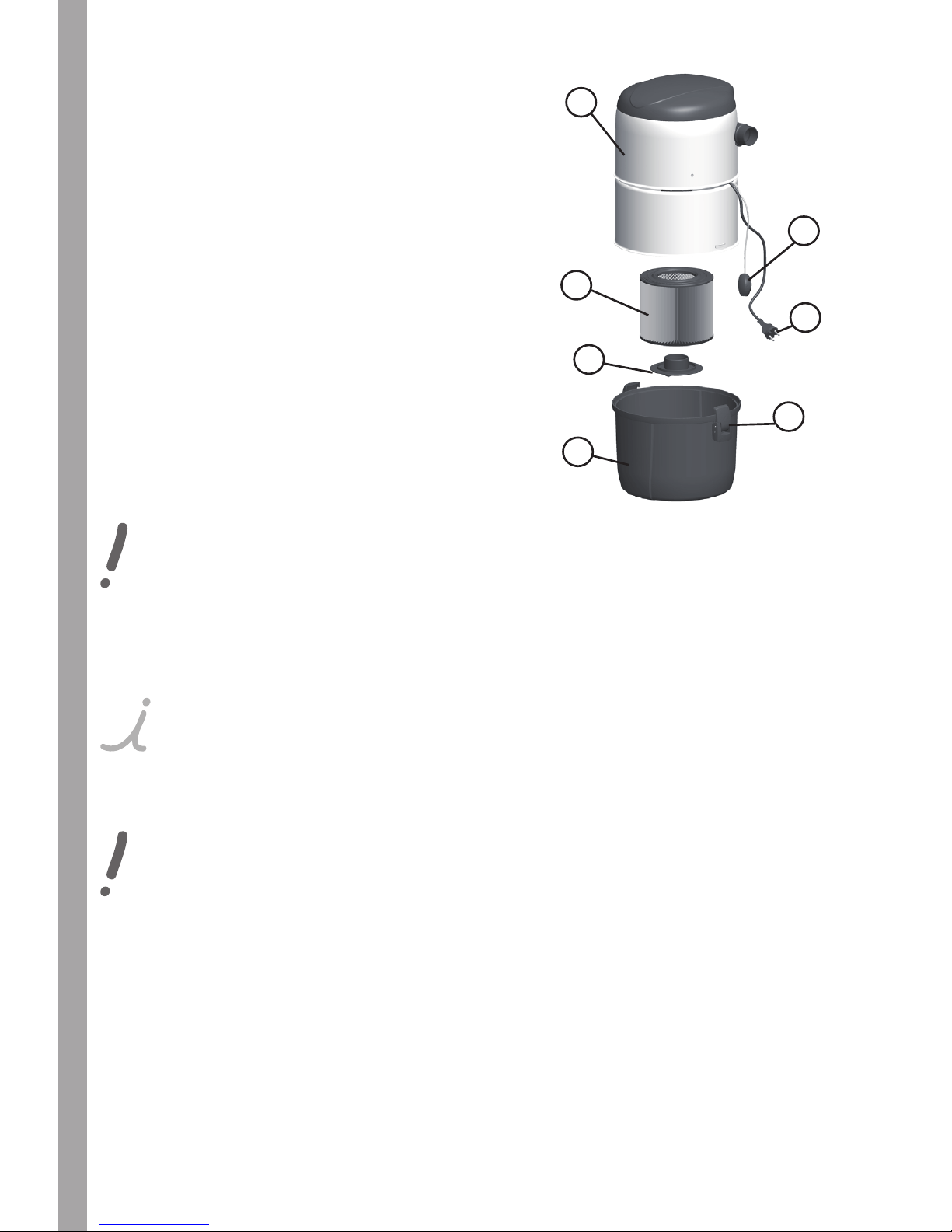

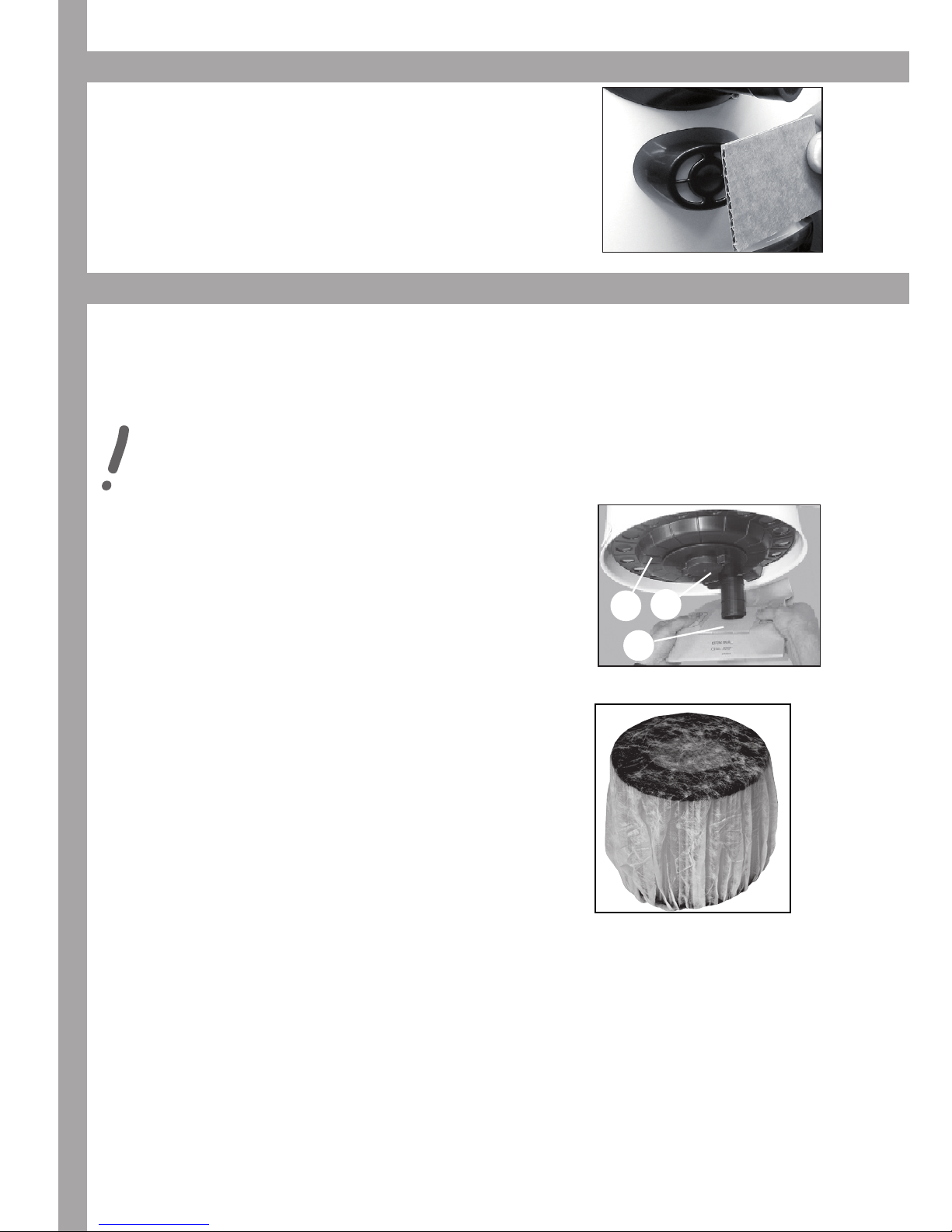

2.2 Suodattimen huolto [kuva 1]
Keskusyksikkö on varustettu hienosuodattimella (3), joka suojelee
turbiinia pölyltä. Suodattimen tulee olla ehjä ja paikoillaan.
Suodattimia saa hyvin varustetuista jälleenmyyntipisteistä sekä
valtuutetuilta Allaway-huoltoliikkeiltä.
Irroita verkkojohto (4) pistorasiasta.
Irroita ja tyhjennä roskasäiliö.

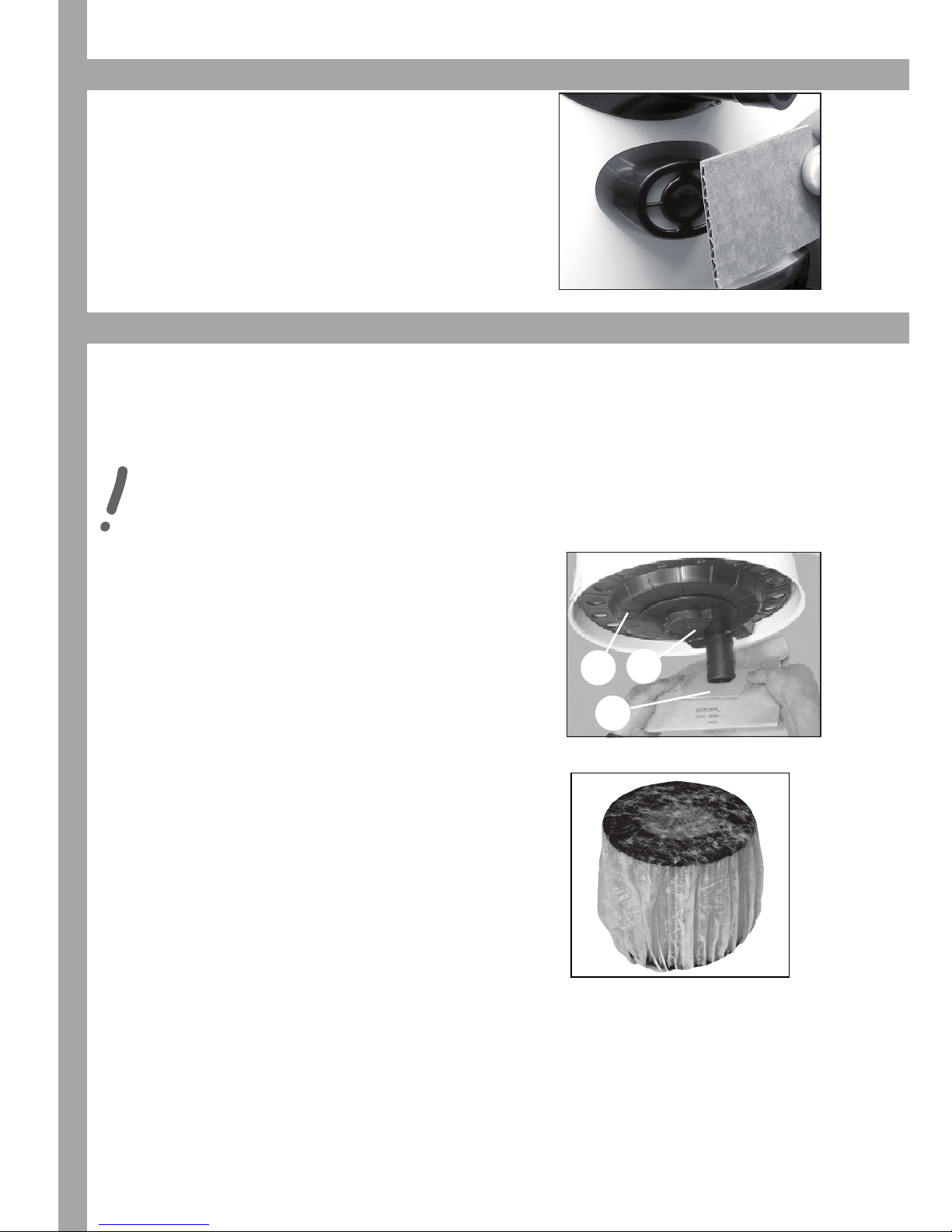

Poista suodatinsuoja varovasti [mikäli suoja on käytössä; kohta
7.3 Keskusyksikön suodattimen suoja], avaa suodattimen alla
oleva kiinnitysmutteri (5) ja poista suodatin (3).
Puhdista suodatin kevyesti harjaamalla. Mikäli suodatin on
vaurioitunut tai tukkeutunut, korvaa se uudella suodattimella.
Likaa ei saa päästä suodattimen sisäpuolelle.
Suodatinta ei saa pestä eikä puhdistaa paineilmalla tai tamppaamalla.
Poista mahdollinen irtopöly suodatinkammiosta ja asenna suodatin paikoilleen. Kiristä kiinnitysmutteri
(5) tiukasti käsin ja laita uusi suodatinsuoja paikoilleen.
Liitä verkkojohto (4) pistorasiaan.
Hienosuodattimen vaihto-/huoltoväliksi suosittelemme max. 3 vuotta/
3 roskasäiliöllistä, pölypussia käytettäessä - vain tarvittaessa.
2.3 Siivousvälineet
Varoita ja valvo lapsia siivousvälineiden käytössä!
Imuletkussa ja suulakkeissa ilman nopeus ja alipaine on niin suuri, että se saat-
taa, varomattomassa käytössä, aiheuttaa vaaraa mm. silmille ja korville.
Siivousvälineet kuluvat käytön määrästä ja lattiamateriaalista riippuen ja ne tulee uusia tarvittaessa.
Käyttöikä pitenee huomattavasti, mikäli siivousvälineet puhdistetaan niihin kertyneestä liasta käytön jälkeen
ja niitä säilytetään oikein.
Imuroinnin päätyttyä irrota teleskooppivarsi ja suulakkeet käsikahvasta. Säilytä ne irrallaan ja lattia- /
mattosuulake harjaosa sisään vedettynä. Vältä siivousvälineiden varastointia suorassa auringonvalossa,
koska pitkäaikainen UV-valo haurastuttaa muoviosia, erityisesti letkua, ja lyhentää niiden käyttöikää. Säilytä
letku letkutelineessä.
Erikseen myytävissä siivousvälinesarjoissa on erilliset käyttö- ja huolto-ohjeet.
6
7
4
2
1
5
3
Kuva 1

7
3 VAROLAITTEET
Keskusyksikön moottorikotelon sisällä ei ole käyttäjän huollettavia osia. Suosittelemme,
että sähkömoottoriturbiinin ja muiden moottorikotelon sisällä olevien osien huolto-
/ vaihtotarve arvioidaan valtuutetun Allaway-huoltoliikkeen toimesta noin 600:n
käyttötunnin jälkeen, mikä vastaa keskimärin 1,5 tunnin viikoittaisella käytöllä noin
8 vuotta.
Keskusyksiköt on varustettu suojilla, joiden tehtävänä on pysäyttää laite mahdollisessa
häiriötilanteessa. Ellei suojien laukeamisen aiheuttajaa poisteta ja laitteen käyttöä
jatketaan, on laitteen vaurioituminen mahdollista. Suojia ei siksi tule pitää esim.
roskasäiliön täyttymisen tai suodattimen huollontarpeen ilmaisimena tai ohjeiden
vastaisen käytön ja asennuksen mahdollistajana.
3.1Ylivirtasuoja
Keskusyksikkö on varustettu ylivirtasuojalla, joka pysäyttää laitteen sähköisessä ylikuormitus-
ja vauriotilanteessa. Ylivirtasuoja ei ole palautuva ja sen vaihtaminen edellyttää asianmukaisia
sähköasennusoikeuksia. Ylivirtasuojan vaihtamisen yhteydessä tulee selvittää ja poistaa ylivirtasuojan
laukeamisen syy ja mahdolliset muut vauriot.
3.2Ylilämpösuoja
Sähkömoottorin ylilämpösuoja pysäyttää keskusyksikön, jos moottorin läpi kulkeva jäähdytysilma
lämpenee liikaa. Odota kunnes moottori on jäähtynyt ja ylilämpösuoja on palautunut (noin 10–15
minuuttia). Selvitä ylilämpösuojan laukeamisen syy ja poista se. Syynä voi olla laitteen jäähdytysilman
kierron estyminen, mikäli esim. jokin vaate on laitteen päällä tai jäähdytysilmanvaihto komeroasennuksessa
on riittämätön.V-sarjan keskusyksiköissä ylilämpösuoja palautuu itsestään.
3.3 Ohivirtausventtiili
V-keskusyksiköissä on mekaaninen ohivirtausventtiili, joka toimiessaan (esim. putkiston tukkeutuessa)
aiheuttaa suhisevan äänen.Tilanteen normalisoituessa (tukoksen poistuttua) venttiili sulkeutuu ja suhina
lakkaa.
4 VERKKOJOHTO
Jos keskusyksikön verkkojohto on vaurioitunut, tulee se korvata valmistajan kyseisen mallin mukaisella
erikoisverkkojohdolla valtuutetussa Allaway -huoltoliikkeessä.
5 KÄYTÄNNÖLLISIÄ VINKKEJÄ
5.1 Jos keskusyksikkö ei käynnisty, tarkasta
230 V virransyöttö pistorasialle
käynnistyykö keskusyksikkö muista imurasioista
pienjänniteliittimen (7) [kuva 1] liitos keskusyksikön seinätelineen vastakappaleeseen

8
käynnistyminen keskusyksikön pienjänniteliittimestä (7) [kuva 1] yhdistämällä keskusyksikön
käynnistyspiiri metallilangalla
kahvakäynnistyskytkimellä varustetuissa imuletkuissa; onko letkun käynnistysvirtapiiri ehjä. Jos
keskusyksikkö käynnistyy kytkemällä imurasian kontaktitapit esim. metallilangalla, mutta ei imuletkun
kahva kytkimestä, on letku tai sen kytkin viallinen
mikäli keskusyksikkö käynnistyy pienjänniteliittimestä mutta ei imurasialta, tarkasta ettei johdoissa
ole katkoksia
onko sähkömoottorin ylilämpösuoja on lauennut
onko sähkömoottorin ylivirtasuoja lauennut. Tällöin käynnistysrele keskusyksikössä naksahtaa, kun
keskusyksikköä yritetään käynnistää, mutta moottori ei käynnisty. Käänny valtuutetun Allaway-
huoltoliikkeen puoleen.
5.2 Jos imuteho on huonontunut, tarkasta että
muut imurasiat ovat kiinni, eikä niissä ole vuotoja
imurasiassa ei ole virtausta estäviä esineitä
imuletku on ehjä, eikä siihen ole tarttunut virtausta estäviä esineitä
roskasäiliö on oikein paikallaan
roskasäiliö on tyhjennetty tai mahdollinen pölypussi on vaihdettu
hienosuodatin on huollettu
putkisto on tiivis.
5.3 Jos letku vaurioituu
Mikäli letku on imurasiakäynnisteinen, katkaise vaurioitunut osa ja yhdistä letkut jatkoholkilla. Mikäli letku
murtuu letkuholkin tai käsikahvan läheltä, kierrä imuletkuholkki tai käsikahva irti, leikkaa rikkoutunut osa
pois ja kierrä imuletkuholkki tai käsikahva takaisin. Osat ovat letkussa vasenkätisellä kierteellä.
Kahvakäynnistyksellä varustetussa imuletkussa käynnistysvirtapiirin johtimet on asennettu letkuun sen
valmistuksen yhteydessä. Letkua ei voi lyhentää. Jos letkuun tulee vika, käänny valtuutetun Allaway-
huoltoliikkeen puoleen. Imuletkua voi pidentää on/off-jatkoletkulla (lisätarvike).

9
5.4 Jos imuputkisto tai poistoputki tukkeutuu
Tyhjennä roskasäiliö ja puhdista [vaihda] suodatin.
Paikallista tukos esim. imemällä talouspaperinpaloja imurasioiden kautta. Jos paperinpalat löytyvät
roskasäiliöstä, kyseinen väli on auki.
Kun tukos on paikallistettu, irrota keskusyksikkö paikaltaan ja tarkista, että tukosta ei ole keskusyksikön
liitäntäyhteissä. Liitä keskusyksikön imupuolen yhde tukossa olevan haaran imurasiaan imuletkuholkilla
[tai jos tukos on runkoputkessa niin tukosta lähimpänä olevaan imurasiaan]. Käynnistä keskusyksikkö
pienjänniteliittimestä (7) [kuva 1] metallilangalla. Mene keskusyksikön varsinaiselle asennuspaikalle
ja sulje/avaa kämmenellä imuputken aukkoa.Tämä aiheuttaa tukokselle alipaineiskuja. Mikäli tukos ei
aukea 10–15 sekunnin kuluessa, irrota keskusyksikkö imurasialta niin, että turbiini saa välillä ilmaa
eikä ylikuumene.Toista yritys noin minuutin kuluttua.
Jos tukos ei irtoa imemällä ja sen sijainti voidaan paikallistaa, kannattaa tutkia, pääseekö putkistoon
helposti käsiksi rakenteita purkamatta tai kohtuullisilla purkutöillä. Jos putkistoon pääsee käsiksi,
voidaan tukos yleensä helposti poistaa avaamalla putkiliitos.
Älä koskaan yritä avata tukosta ylipaineella esim. paineilmalla koska ylipaine avaa putkiliitokset.
Tukosta voi myös yrittää avata varovasti sähkömiehen vetojousella työntäen jousta putkistoon niin,
että se ei työnnä liitoksia auki.
Jos edellä mainituilla ohjeilla ei saada tukosta poistetuksi, ota yhteys valtuutettuun Allaway-
huoltoliikkeeseen.
Ennen yhteydenottoa valtuutettuun Allaway-
huoltoliikkeesseen kirjoita ylös keskusyksikkösi
type- ja valmistusnumero [N:o] arvokilvestä
[keskusyksikön ulkopinnassa, turbiinikotelon
sivussa] ja ilmoita tiedot huoltoliikkeelle.
Laite tulee aina kuljettaa oikein päin pystyssä, eikä
sitä saa pudotta tai altistaa iskuille.
Kuva 2

10
6
10
9
6 PUTKISTON TIIVIYSTARKASTUS
Sulje ohivirtausventtili esim. pahvinpalalla testin ajaksi [kuva 2].
Käynnistä keskusyksikkö kaikki imurasiat suljettuna keskusyksikön
pienjänniteliittimestä (7) [Kuva 1] metallilangalla. Mikäli noin 10
sekunnin käytön jälkeen poistoputkesta tulee ilmaa, on putkistossa
vuoto, vuotokohta on paikallistettava ja korjattava. Älä käytä
laitetta kaikki rasiat suljettuna yli 20 sekunnin ajan, koska täysin
tiiviissä asennuksessa turbiini ei saa ollenkaan ilmaa, se ylilämpenee
ja saattaa vaurioitua.
7 LISÄVARUSTEET
7.1 Esierottelijat
EE-20; on tarkoitettu veden, hiekan ja karkean roskan imurointiin. Pölypussilla varustettuna; jäähtyneen
tuhkan ja hienojakoisen kuivan pölyn imurointiin.
Tahmeat aineet ja lasinsirpaleet saattavat vaurioittaa putkistoa. Keskusyksiköllä ei
saa imuroida nesteitä tai muita normaalista huonepölystä poikkeavia aineita ilman
asianmukaista Allaway-esierotelijaa.
7.2 Pölypussin asennussarja
Keskusyksiköissä on pölypussivalmius. Pölypussin asennussarjan
voit hankkia hyvin varustetuista jälleenmyyntipisteistä. Pölypussin
käyttö ei ole pakollista, mutta suositeltavaa.Tarkat asennusohjeet
löytyvät pölypussinasennussarjan paketista.
Pölypussin vaihto ja suodattimen huolto pölypussin asennussarjaa
käytettäessä: poista pölypussi (9) [kuva 3], avaa suodattimen alla
oleva kiinnitysmutteri (6), poista pölypussintuki (10), irroita
suodatin [ks. kohta Suodattimen huolto].
7.3 Keskusyksikön suodattimen suoja
Suodatinsuojan [kuva 4] käyttö helpottaa hienosuodattimen
puhdistusta, pidentää hienosuodattimen huoltoväliä ja käyttöikää.
Suojan käyttö ei ole pakollista, mutta suositeltavaa. Pölypussilla
varustetuissa keskusyksiköissä ei suodatinsuojaa tule käyttää.
Suojia voi hankkia hyvin varustetuista jälleenmyyntipisteistä (5
kpl/pss).
Kuva 3
Kuva 4
Kuva 5

11
8 EY-VAATIMUSTENMUKAISUUSVAKUUTUS SÄHKÖLAITTEILLE
Allaway Oy, Kangasvuorentie 32, 40340 Jyväskylä, Finland vakuuttaa, että
Keskuspölynimurit:Type TE-1450-..-..,TE-1650-..-.., TE-1950-..-..
on valmistettu sitä koskevien harmonisoitujen standardien mukaisesti ja täyttää pienjännitedirektiivin
(2006/95/EY), sähköisen yhteensopivuusdirektiivin (2004/108/EY) ja vaarallisten aineiden käyttöä sähkö- ja
elektroniikkalaitteissa rajoittavan RoHS 2 direktiivin (2011/65/EY).
ARVOSTAMME MIELIPIDETTÄSI
Otamme mielellään vastaan palautetta. Mahdolliset kysymykset ja kommentit voi lähettää sähköpostitse:
info@allaway..
HUOLTOTUKI
Valtuutettujen Allaway-huoltoliikkeiden luettelo löytyy kotisivuiltamme www.allaway.

12
Roskasäiliö
tyhjennetty
tai roskapussi
vaihdettu
Suodatin
puhdistettu
Suodatin
vaihdettu
Roskasäiliö
tyhjennetty
tai roskapussi
vaihdettu
Suodatin
puhdistettu
Suodatin
vaihdettu
HUOLTOMUISTIO
Type _______________ N:o__________ Käytt.ottopvm.______________
Pidätämme oikeuden muutoksiin.

13
INNEHÅLLSFÖRTECKNING
ALLMÄNNA ANVISNINGAR ..........................................................................................14
1 INSTALLATION ..............................................................................................................15
1.1 Centralenhetens plats ...........................................................................................15
2 SERVICE ............................................................................................................................15
2.1 Tömning av dammbehållare ..........................................................................................15
2.2 Filterservice .....................................................................................................................16
2.3 Städutrustning .................................................................................................................16
3 SKYDDSANORDNINGAR ...........................................................................................17
3.1 Överströmsskydd ..........................................................................................................17
3.2 Överhettningsskydd ......................................................................................................17
3.3 Shuntventil .......................................................................................................................17
4 NÄTSLADD .....................................................................................................................17
5 PRAKTISKA TIPS ............................................................................................................18
5.1 Om centralenheten inte startar .................................................................................18
5.2 Om sugeffekten har försämrats, kontrollera att .....................................................18
5.3 Om slangen skadas ........................................................................................................18
5.4 Om det blir stopp i dammrör eller utblåsningsrör ................................................19
5.5 Apparatdata för service ...............................................................................................19
6 TEST AV RÖRSYSTEMETS TÄTHET ...........................................................................20
7 TILLÄGGSUTRUSTNING .............................................................................................20
7.1 Föravskiljare ....................................................................................................................20
7.2 Monteringssats för dammpåse ....................................................................................20
7.3 Filterskydd till centralenheten ....................................................................................20
8 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE FÖR ELAPPARATER ..................21
SERVICESUPPORT ..............................................................................................................21
DIN ÅSIKT ÄR VIKTIG FÖR OSS ..................................................................................21
SERVICEKALENDER ..................................................................................................................22

14
Tack för att du valde en Allaway-centraldammsugare!
Vi har sammanställt den här bruks- och serviceanvisningen för att du ska kunna använda din dammsugare
på bästa möjliga sätt. Anvisningarna är avsedda för modellerna V3, DV30, V4 och V6. Maskintypskyltar
(Type):TE-1450-..-..,TE-1650-..-..,TE-1950-..-..”,
Läs denna anvisning med omsorg innan systemet tas i bruk och följ de givna instruktionerna. Exakta
anvisningar för montering av sugdosorna och rörsystemet nns i Allaways monteringsanvisning för
centraldammsugarsystemet. Genom att följa de givna instruktionerna och endast använda Allaway delar
och tillbehör i original får du ett fungerande, effektivt och mångårigt centraldammsugarsystem. Förvara
produktdekalerna från produktförpackningarna för att enklare kunna expandera systemet och skaffa era
tillbehör i ett senare skede.
Placera anläggningen så att den inte är tillgänglig för små barn.Anläggningen är inte avsedd att leka med.
Anläggningen är inte avsedd för personer med nedsatt fysisk eller psykisk förmåga eller förnimmelseförmåga.
Handled och övervaka när anläggningen används av äldre barn och personer med brister i erfarenhet
och förmåga.
Spara instruktionen för senare bruk!
ALLMÄNNA ANVISNINGAR
Dessa centraldammsugare är avsedda endast för användning i hem och av en användare för
dammsugning av vanligt hushållsdamm och skräp.
För att systemet skall fungera korrekt och garantin gälla måste anvisningarna för installation, användning
och service följas.
Kontrollera före första start att centralenhetens dammbehållare är tom och att lt-
ret är rätt monterat.
Om dammsugaren skall användas för sugning av annat än vanligt hushållsdamm, måste en lämplig
Allaway-föravskiljare alltid användas.
Sugdosans öppning är försedd med patenterade gripare för att inte stora föremål skall hamna i
rörsystemet och bakom sugdosan nns en skarp anslutningsböj som hindrar att långa föremål kommer
in i rörsystemet.
När systemet används får endast en dosa i taget vara öppen. Locken till de övriga dosorna skall vara
stängda. Om era dosor är öppna blir transportförmågan sämre och risken för tilltäppningar i rören
ökar.

15
1 INSTALLATION
1.1 Centralenhetens plats
Detaljerade installationsanvisningar finns i de separata installationsanvisningarna för Allaway-
centraldammsugarsystem. Dessa ingår som standard i rörpaketen PPK-44 och PPC-44.Anvisningarna
kan även beställas separat. De nns också på vår webbplats www.allaway..
Vid installationen skall gällande myndighetsföreskrifter följas.
Centralenheten skall monteras på ett dammfritt och tillräckligt rymligt ställe med tanke på motorns
kylluft.
Temperaturen på centralenhetens installationsställe får inte sjunka under +5 °C eller stiga över
+35 °C även om motorn går.Värmen från centralenhetens motor frigörs i det utrymme enheten är
placerad. Förvissa dig därför om att luften obehindrat kan cirkulera runt centralenheten och att den
inte har täckts över till exempel med textiler samt att luftväxlingen i utrymmet är tillräcklig.
Observera särskilt vid installation i skåp att storleken på och placeringen av ventilationsöppningarna
görs enligt installationsanvisningarna.
V- / DV30 centralenheter kan förutom i sekundära utrymmen placeras även i rum där man vistas, som
t.ex. grovkök och hobbyrum, eller i städskåp. De kan tack vare sin höga kapslingsklass (stänkskyddad
IPX4) dessutom placeras i fuktiga och t.o.m. våta rum, som t.ex. i tvättrummet.V3, DV30 och V4 är
dubbelisolerad, skyddsklass II och V6 är jordad, skyddsklass I.
Centralenheten kopplas till ett 230 V vägguttag som är säkrat med en minst 10 A trög proppsäkring
eller en 16 A automatsäkring.
Det är förbjudet att förvara eller hantera lättantändliga eller frätande ämnen i det
utrymme där centralenheten är placerad.
Utblåsningsröret från centralenheten skall alltid ledas ut. Vi rekommenderar att utblåsningsröret
förses med en ljuddämpare. Dess effekt är bäst så nära utblåsningsänden som möjligt. Ljuddämparen
får inte monteras på sugsidan.
2 SERVICE
2.1Tömning av dammbehållare
Erfarenheten ger hur ofta dammbehållaren behöver tömmas. För dammsugare i hemmabruk gäller ungefär
var tredje månad. Dammbehållaren skall tömmas innan dammnivån når upp till spännenas undre kant för
att undvika att dammet väller över kanterna när behållaren töms.
Öppna dammbehållarens spännen (1). Dammbehållaren (2) hänger nu i centralenheten. Fatta tag i spännena
och dra ut dammbehållaren.Töm den.
Vi rekommenderar att behållaren tvättas med milt tvättmedel en gång om året.Anteckna underhållsdatum
i servicekalendern på sidan 19 så blir det lättare att komma ihåg när det är dags för nästa underhåll.

16
2.2 Filterservice [g. 1]
Centralenheten har ett mikrolter (3) som skyd dar turbinen
mot damm. Filtret skall vara helt och rätt placerat. Filter fås
hos välsorterade återförsäljare och auktoriserade Allaway-
servicermor.
Ta ut nätsladden (4) ur vägguttaget.
Lossa och töm dammbehållaren.
Ta försiktigt bort lterskyddet [om ett sådant används].
Öppna fästmuttern (5) under ltret och ta bort ltret
(3).
Rengör ltret försiktigt genom att borsta det, eller byt
ut det mot ett nytt om sugeffekten har försämrats eller
om ltret är skadat. Det får inte komma smuts på ltrets
insida.
6
7
4
2
1
5
3
Fig 1
Filtret får inte tvättas och inte heller rengöras med tryckluft eller genom piskning.
Avlägsna eventuellt löst damm ur lterkammaren och montera tillbaka ltret. Dra åt fästmuttern
(5) ordentligt för hand och sätt på ett nytt lterskydd.
Koppla nätsladden (4) till vägguttaget.
Vi rekommenderar att mikroltret byts minst vart tredje år, om dammpåse används
endast vid behov.
2.3 Städutrustning
Varna och overvaka barnen när de använder städutrustningen!
Lufthastigheten och undertrycket i sugslangen och munstyckena är så stora att de
vid oförsiktig användning kan medföra risk för bl.a. ögon och öron.
Städutrustningen slits beroende på hur mycket den används och hurdant golvmaterialet är och måste
förnyas vid behov. Livslängden blir dock avsevärt bättre om städutrustningen rengörs efter varje användning
och om den förvaras på rätt sätt.
Lösgör teleskopröret och munstyckena från handtaget när dammsugningen är klar. Förvara dem i
munstyckshållaren med borsten på golv-/mattmunstycket indragna. Undvik att förvara städutrustningen i
direkt solljus, eftersom långvarig exponering för UV-ljus gör plasten skör, särskilt i slangen, och förkortar
således utrustningens livslängd. Förvara slangen i en slanghållare.
I städutrustningssatser som säljs separat ingår separata bruks- och serviceanvisningar.

17
3 SKYDDSANORDNINGAR
Inuti centralenhetens motorhölje nns inga delar för användaren att underhålla.
Vi rekommenderar att en auktoriserad Allaway-servicerma bedömer behovet av
service/utbyte av elmotorturbinen och övriga delar inuti motorhöljet efter cirka
600 brukstimmar, vilket motsvarar 8 år med i medeltal 1,5 timmar användning
varje vecka.
Centralenheterna är försedda med olika skyddsanordningar, vilka har till uppgift att
stoppa anläggningen vid eventuella driftstörningar. Om man fortsätter att använda
anläggningen utan att orsaken till att skyddsanordningarna utlöstes åtgärdas,
kan anläggningen ta skada. Skyddsanordningarna skall därför inte användas som
indikatorer på att exempelvis dammbehållaren är fylld eller på att filtret bör
servas. Skyddsanordningarna får inte vara en ersättning för att följa bruks- eller
installationsanvisningarna.
3.1 Överströmsskydd
Centralenheten är försedd med ett överströmsskydd som stoppar anläggningen vid elöverbelastning och
-skador. Överströmsskyddet är inte återgående, och byte måste utföras av en installatör med behöriga
rättigheter. Utred varför skyddet har utlösts samt åtgärda orsaken och eventuella övriga skador i samband
med att överströmsskyddet byts ut.
3.2 Överhettningsskydd
Elmotorns överhettningsskydd stoppar centralenheten om den kylluft som strömmar genom motorn
blir för varm.Vänta tills motorn har svalnat och överhettningsskyddet återgått (ca 10–15 min).Ta reda
på varför överhettningsskyddet har utlösts och avhjälp felet [t.ex. förhindrad luftcirkulation på grund av
att centralenheten täcks av ett plagg eller av att luftväxlingen i det skåp där enheten är installerad är
otillräcklig]. I V-seriens centralenheter återgår överhettningsskyddet automatiskt.
3.3 Shuntventil
V-centralenheten har en mekanisk shuntventil [se avsnitt 6 Test av rörsystemets täthet] som släpper
ifrån sig ett susande ljud när det är i funktion (t.ex. när det blir stopp i rörsystemet). När situationen
normaliserats (efter att stoppet försvunnit) stängs ventilen och det susandet ljudet slutar.
4 NÄTSLADD
Om centralenhetens nätsladd har skadats, skall den ersättas med tillverkarens specialkabel för modellen
i fråga hos en auktoriserad Allaway-servicerma.

18
5 PRAKTISKA TIPS
5.1 Om centralenheten inte startar
Kontrollera strömmatningen 230 V till väggkontakten.
Kontrollera om centralenheten startar från övriga sugdosor.
Kontrollera svagströmskontaktens [g. 1;7] anslutning till motstycket på centralenhetens väggstativ.
Kontrollera om anläggningen startar från centralenhetens svagströmskontakt [g. 1;7] genom att
kortsluta centralenhetens startkrets med en metalltråd.
Slangar med startbrytare på handtaget: Kontrollera att slangens startströmskretsär hel; om
centralenheten startar då man kortsluter sugdosans kontaktstift med t.ex. en metalltråd, men däremot
inte med brytaren på handtaget, är slangen eller brytaren defekt.
Kontrollera att det inte nns brott på ledningarna om anläggningen startar från svagströmskontakten,
men inte från sugdosan.
Elmotorns överhettningsskydd har utlösts.
Elmotorns överströmsskydd har utlösts. I detta fall knäpper det i startreläet i centralenheten när
man försöker starta centralenheten, men motorn går inte i gång. Ta kontakt med en auktoriserad
Allaway-servicerma.
5.2 Om sugeffekten har försämrats, kontrollera att
de övriga sugdosorna är stängda och att de inte läcker
inga föremål som hindrar luftströmmen nns i sugdosan
sugslangen är hel och att inga föremål som hindrar luftströmmen har fastnat i den
dammbehållaren är ordentligt på plats
dammbehållaren har tömts och en eventuell dammpåse bytts
mikroltret har setts över
rörsystemet är tätt.
5.3 Om slangen skadas
Kapa den skadade delen och anslut slangen/slangarna med en skarvmuff. Om slangen går sönder i närheten
av slangmuffen eller handtaget, skruva loss slangmuffen eller handtaget, skär av den skadade delen och
skruva därefter tillbaka slangmuffen eller handtaget [delarna är vänstergängade på slangen].
På sugslangar med brytare på handtaget har startströmskretsens ledare monterats i slangen redan vid
tillverkningen. Slangen kan inte kortas av eller skarvas. Kontakta en auktoriserad Allaway-servicerma
om det uppstår fel i slangen. Sugslangen kan förlängas med en on/off-förlängningsslang (tilläggsutrustning).

19
5.4 Om det blir stopp i dammrör eller utblåsningsrör
Töm dammbehållaren och rengör [eller byt ut] ltret.
Lokalisera tilltäppningen t.ex. genom att suga upp remsor av hushållspapper via sugdosorna. Om
pappersbitarna sedan åternns i dammbehållaren är sträckan i fråga öppen.
Ta loss centralenheten från dess plats när tilltäppningen är lokaliserad och kontrollera att
centralenhetens anslutningsstosar inte är tilltäppta. Koppla stosen på centralenhetens sugsida till
sugdosan i den gren som är tilltäppt med en slangmuff [eller om tilltäppningen nns i ett stamrör till
den dosa som är närmast tilltäppningen]. Starta centralenheten från svagströmskontakten [g. 1;7] med
en metalltråd. Gå till det ställe där centralenheten är installerad; tillslut/öppna öppningen på sugröret
med handatan. Detta utsätter tilltäppningen för kortvarigt undertryck. Lösgör centralenheten från
sugdosan så att turbinen får luft emellanåt och inte överhettas, om tilltäppningen inte försvinner
inom 10–15 sekunder. Upprepa försöket efter cirka en minut.
Om tilltäppningen inte lossnar med sug och man vet var den sitter, är det bra att undersöka om man
kommer åt rörsystemet utan eller med rimlig demontering av konstruktioner. Om man kommer åt
rörsystemet, går det i allmänhet enkelt att avlägsna tilltäppningen genom att öppna en rörkoppling.
Försök aldrig avlägsna en tilltäppning med hjälp av t.ex. tryckluft eftersom övertryck öppnar
rörkopplingarna.
Man kan även försöka avlägsna tilltäppningen med hjälp av en installationswire.Tryck försiktigt wiren
genom rörsystemet, men så att inga kopplingar går upp.
Om ovan nämnda anvisningar inte hjälper, ta kontakt med en auktoriserad Allaway-servicerma.
5.5 Apparatdata för service
Anteckna centralenhetens typ och tillverkningsnummer
[N:o], som nns på typskylten [på sidan av turbinhöljet, på ut-
sidan av centralenheten], innan du kontaktar en auktoriserad
Allaway-servicerma så har du informationen behändigt till
hands.
Centralenheten skall alltid transporteras i upprätt korrekt
läge, och får inte tappas eller utsättas för stötar.
Fig. 2

20
6 TEST AV RÖRSYSTEMETS TÄTHET
Tillslut förbiströmningsventilen t.ex. med en pappbit medan
testet pågår [g. 2]. Starta centralenheten – med alla sugdosor
stängda – från centralenhetens svagströmskontakt [g. 1;7] med
en metalltråd. Om det efter cirka 10 sekunders drift kommer
luft ur utblåsningsröret, läcker rörsystemet. Lokalisera och åtgärda
läckaget. Låt inte centralenheten gå med alla sugdosor stängda
längre än 20 sekunder, eftersom turbinen inte får luft i en helt tät
installation. Den överhettas och kan ta skada. Fig. 3
Fig. 4
Fig. 5
7 TILLÄGGSUTRUSTNING
7.1 Föravskiljare
EE-20 är avsedd för uppsugning av vatten, sand och grovt skräp. Försedd med dammpåse: aska (som
svalnat) och nfördelat torrt damm.
Klibbiga ämnen och glasskärvor kan täppa till rören.Vätskor eller annat som avviker
från normalt hushållsdamm får inte sugas upp med centralenheten, om systemet
inte är försett med en lämplig föravskiljare.
7.2 Monteringssats för dammpåse
Centralenheterna är förberedda för användning med dammpåse.
Monteringssatsen för dammpåse, kan köpas hos välsorterade
återförsäljare. Det är inte obligatoriskt att använda dammpåse, men
rekommenderas dock. Specika monteringsanvisningar nns i paketet
med monteringssatsen.
Byte av dammpåse och service av lter om monteringssats för
dammpåse används [g. 3]: Ta bort dammpåsen (9), öppna fästmuttern
(6) under ltret, ta bort stödet för dammpåsen (10), lösgör ltret
[se punkt Filterservice].
7.3 Filterskydd till centralenheten
Filterskydd [fig. 4] underlättar rengöringen av mikrofiltret och
förlänger dess serviceintervall och användningstid. Det är inte
obligatoriskt att använda filterskydd, med det rekommenderas.
I centralenheter med dammpåse skall lterskydd inte användas.
Filterskydd kan köpas hos välsorterade återförsäljare [5 st./påse].
6
10
9
