Käyttö- ja huolto-ohje
Z- ja X-sarjojen keskusyksiköille
Bruksanvisning och
serviceinstruktion
för centralenheterna i serierna Z och X
Instructions for use and
maintenance
of the Z and X series central units
Z 55, Z 45, Z 35
X 50, X 40, X 30

2
Säilytä ohje tallessa myöhempää käyttöä varten!
Spara denna anvisning för senare bruk!
Keep the instructions for later use!
Pika-asennusohje, Snabbanvisning för montering,
Quick installation guide
Pikairrotusohje, Snabbanvisning för avmontering,
Quick uninstallation guide
Allaway ominaisuusikonit, Allaway egenskapsikoner,
Allaway function symbols
Kätisyyden valinta, Val av vänster -eller högerhänthet,
Handedness
Imurasia, Sugdosa,
Wall inlet
Pölypussivalmius, Plats för dammpåse,
Dust bag option
Roskasäiliönkoko, Storlek på dammbehållare,
Size of the dust canister
Kulmat 90° sisältyvät
toimitukseen.
Vilkel 90° ingår i
leveransen.
Elbows 90° are
included in the
delivery.
*
*
*

3
SISÄLLYSLUETTELO
1 YLEISOHJEITA.......................................................................................5
2 TURV AL LISUUSOHJEET......................................................................6
2.1 Varoitusmerkit .................................................................................... 6
2.2 Tärkeät turvallisuutta koskevat huomautukset ..................................7
3 ASENNUS JA LAITTEEN KÄYTTÖ ..... .................................................8
3.1 Keskusyksikön asennustila ...............................................................8
3.2 Laitteen käynnistäminen....................................................................8
3.3 Z-sarjan koneen imurasia..................................................................9
4 HUOLTO................................................................................................10
4.1 Roskasäiliön tyhjennys.................................................................... 11
4.2 Suodattimen huolto .........................................................................12
4.3 Siivousvälineiden huolto..................................................................13
5 VERKKOJOHTO JA VAROLAITTEET...................................................14
5.1 Verkkojohto......................................................................................14
5.2 Ylivirtasuoja .....................................................................................14
5.3 Ylilämpösuoja ..................................................................................14
6 KÄYTÄNNÖLLISIÄ VINKKEJÄ............................................................15
6.1 Jos keskusyksikkö ei käynnisty, tarkasta ........................................15
6.2 Jos imuteho on huonontunut, tarkasta ............................................15
6.3 Jos imuletku vaurioituu....................................................................16
6.4 Jos imuputkisto tai poistoputki tukkeutuu........................................16
6.5 Laitetiedot huoltoa varten................................................................17
7 PUTKISTON TIIVEYSTARKASTUS.....................................................18
8 LISÄVARUSTEET.................................................................................19
8.1 Esierottelija......................................................................................19
8.2 Pölypussinasennussarja..................................................................19
8.3 Pölypussin vaihto ja suodattimen huolto,
pölypussillisessa laitteessa ..................................................................22
8.4 Keskusyksikön suodattimen suoja ..................................................23
9 EU-VAATIMUSTENMUKAISUUSVAKUUTUS ...................................24
10 HUOLTOTUKI....................................................................................... 24
11 ARVOSTAMME MIELIPIDETTÄSI...................................................... 24
12 TAKUUEHDOT.................................................................................... 25
HUOLTOMUISTIO.................................................................................... 29

4
Kiitos osoittamastasi luottamuksesta tuotteitamme kohtaan!
Olemme kirjoittaneet Sinulle tämän käyttö- ja huolto-oppaan, jotta voisit
käyttää keskussiivousjärjestelmääsi parhaalla mahdollisella tavalla. Ohje on
tarkoitettu keskuspölynimurimalleille, joiden tyyppikilpimerkinnät ovat:
TH-1350-HA-.., TH-1550-HA-.., TH-1560-HA-.., TH-1850-HA-..,
Lue tämä ohje huolella ennen järjestelmän käyttöönottoa ja noudata annettuja
ohjeita. Imurasioiden ja putkistonosien tarkat asennusohjeet löydät Allaway-
keskuspölynimurijärjestelmän asennusohjeesta. Noudattamalla ohjeita ja
käyttämällä vain alkuperäisiä Allaway-osia ja -tarvikkeita saat toimivan,
tehokkaan ja pitkäikäisen keskuspölyimurijärjestelmän. Säilytä tuotepakkausten
tuotetarrat järjestelmän myöhemmän laajentamisen ja tarvikkeiden hankinnan
helpottamiseksi.
Pidä laite alle 8 vuotiaiden lasten ulottumattomissa. Laite ei ole tarkoitettu
leikkimistä varten. Laite ei ole tarkoitettu sellaisten henkilöiden käyttöön,
joilla on alentuneet fyysiset, aistimukselliset tai psyykkiset kyvyt. Ohjaa ja
valvo laitteen käytössä vanhempia lapsia ja henkilöitä, joilla on puutteita
kokemuksessa ja taidoissa.
1 YLEISOHJEITA
• Tämä keskuspölynimuri on tarkoitettu vain kotikäyttöön yhden käyttäjän
järjestelmäksi tavallisen huonepölyn ja roskien imurointiin.
• Ennen ensimmäistä käyttöönottoa tarkista, että keskusyksikön roskasäiliö
on tyhjä ja suodatin on paikoillaan.
• Mikäli keskusyksikköä käytetään muuhun kuin normaalin huonepölyn
imurointiin tulee aina käyttää asianmukaista Allaway-esierottelijaa.
• Imurasian nielussa on patentoidut siepparit, jotka estävät suurten
kappaleiden pääsyn putkistoon. Imurasian takana on jyrkkä imurasian
kulmayhde, joka estää pitkien esineiden pääsyn putkistoon.
• Järjestelmää käytettäessä saa olla vain yksi imurasia kerrallaan auki.
Muut imurasiat tulee olla suljettuina. Mikäli toista rasiaa pitää avoimena,
alipaine heikkenee ja putkiston tukosriski kasvaa.

5
2 TURVALLISUUSOHJEET
2.1 Varoitusmerkit
Noudata käyttö- ja huolto-ohjeita huolellisesti. Pidä laite alle 8 vuotiaiden
lasten ulottumattomissa. Laite ei ole tarkoitettu leikkimistä varten. Laite ei
ole tarkoitettu sellaisten henkilöiden käyttöön, joilla on alentuneet fyysiset,
aistimukselliset tai psyykkiset kyvyt. Ohjaa ja valvo laitteen käytössä vanhempia
lapsia ja henkilöitä, joilla on puutteita kokemuksessa ja taidoissa.
Tässä ohjeessa käytetään seuraavia symboleja:
Vaara:
• Hengenvaara tai loukkaantumisvaara.
Huomautus:
• Saattaa vahingoittaa tuotetta.
Huomaa:
• Hyvä tietää
Kierrätys:
• Kierrätä materiaalit, jotka on merkitty kierrätysmerkillä. Kierrätä
pakkaus laittamalla se asianmukaiseen kierrätysastiaan.
Sähkö- ja elektroniikkaromun kierrätys:
• Tuotetta ei voi hävittää talousjätteen mukana. Tuote on vietävä
sähköisten ja elektronisten laitteiden kierrätykseen tarkoitettuun
keräyspisteeseen. Lisätietoa tämän tuotteen kierrättämisestä
saat paikalliselta jätteenkäsittelypisteeltä tai viranomaiselta.

6
2.2 Tärkeät turvallisuutta koskevat huomautukset
Vaara:
• Sähköiskuvaara.
• Älä koskaan imuroi nesteitä.
• Älä puhdista upottamalla veteen.
• Irrota laitteen verkkojohto ennen pölysäiliön tyhjentämistä tai
muita huoltotöitä.
• Tarkista säännöllisesti, ettei verkkojohto ja pistorasia
ole vaurioituneet.
• Älä käytä laitetta, jos verkkojohto on vaurioitunut.
Vaurioitunut verkkojohto on vaihdettava uuteen
samantyyppiseen verkkojohtoon ammattilaisen toimesta.
Vaara:
• Tulipalo- tai räjähdysvaara.
• Älä imuroi kyteviä tai palavia esineitä, kuten savukkeita,
tulitikkuja, tuhkaa tai helposti syttyviä nesteitä tai kaasuja.
• Älä imuroi sellaisissa tiloissa, joissa on helposti syttyviä
nesteitä tai kaasuja.
Vaara:
• Loukkaantumisvaara
• Älä käytä laitetta leikkikaluna.
• Kytke laite pois päältä ennen kiinni jääneiden esineiden
poistamista.
• Irrota verkkojohto aina pistorasiasta ennen laitteen
puhdistamista ja huoltamista.
Huomautus:
• Käytä laitetta vain sisätilojen kuivaimurointiin.
• Älä asenna laitetta ulkotiloihin.
• Älä imuroi, ellei suodatin ole paikallaan.
• Älä imuroi teräviä esineitä, jotka voivat vahingoittaa laitetta.
• Älä imuroi esineitä, jotka voivat tukkia letkuja tai putkia.
• Älä imuroi hienoa pölyä, kuten betonia, kipsiä tai jauhoja.
• Älä imuroi, jos imuletku on vaurioitunut. Tarkasta imuletkun
kunto säännöllisesti.
• Älä nosta tai vedä laitetta verkkojohdosta. Irrota laitteen
verkkojohto pitämällä kiinni pistokkeesta, älä koskaan itse
verkkojohdosta.

7
• Varmista, ettei järjestelmään pääse vettä tai tiivistynyttä
kosteutta asennuksen aikana.
• Huolto- ja korjaustyöt saa teettää vain valtuutetussa
huoltoliikkeessä. Käytä vain valmistajan suosittelemia
alkuperäisiä varaosia ja tarvikkeita.
• Kuljeta laite aina pystyasennossa oikein päin.
• Älä pudota laitetta.
• Älä altista laitetta iskuille.
Huomaa:
• Allaway kiistää kaikki vastuut vahingoista, jotka ovat
aiheutuneet laitteen epäasianmukaisesta käytöstä tai
laitteeseen tehdyistä muutoksista.
Vaara:
• Tulipalovaara.
Syttymisherkkien tai syövyttävien aineiden varastointi tai
käsittely samassa tilassa keskusyksikön kanssa on kielletty.
Huomaa:
• Ulospuhallusputki tulee varustaa äänenvaimentimella.
3 ASENNUS JA LAITTEEN KÄYTTÖ
3.1 Keskusyksikön asennustila
• Tarkat asennusohjeet löydät erillisestä Allaway-keskuspölynimurijärjestelmän
asennusohjeesta, joka toimitetaan vakiona putkipakettien PPK-44 ja
PPC-44 mukana sekä erillisenä erikseen tilattaessa.
• Ohjeetlöytyvätmyösinternetsivuiltamme:www.allaway..
• Asennuksessa on noudatettava viranomaismääräyksiä.
• Keskusyksikön asennustilan tulee olla riittävän tilava ja pölytön
moottorin jäähdytysilmaa varten.
• Asennustilan lämpötila ei saa laskea alle +5ºC tai nousta yli +35ºC:een
laitteen käydessäkään. Keskusyksikön moottorin synnyttämä lämpö
vapautuu sijoitustilaan. Tämän vuoksi tulee varmistaa, että laitteen
ympärillä pääsee ilma esteettä vaihtumaan, eikä laitetta ole peitetty
esim. tekstiileillä ja asennustilan ilmanvaihto on riittävä.

8
Vaara:
• Loukkaantumisvaara
• Varoita lapsia laitteen käytöstä.
• Imuletkussa ja suulakkeissa ilman nopeus ja alipaine ovat suuria.
• imurasia avataan
• rikkaluukku avataan
• laite käynnistetään siivousvälineestä
• kytketään letkuholkki imurasiaan
3.2 Laitteen käynnistäminen
Kun keskusyksikkö ja putkisto on asennettu, ja niiden toiminta varmistettu.
Voidaan laitteen käyttö aloittaa. Laite käynnistyy kun;
• X- ja Z-sarjan keskusyksiköt voidaan sijoittaa sekundääritilojen (esim.
varastot, tekniset tilat) lisäksi asuintiloihin esim. kodinhoitohuoneeseen,
askartelutiloihin tai komeroon. X-sarjan keskusyksiköt voidaan sijoittaa
myös kosteisiin ja jopa märkiin tiloihin esim. pesuhuoneeseen.
• Liitä keskusyksikkö 230 V pistorasiaan, joka on suojattu vähintään 10 A
hitaalla tulppa-sulakkeella tai C 10 A automaattisulakkeella.
• Johda poistoputki keskusyksiköltä ulos. Liitä ulospuhallusputkeen
äänenvaimennin, joka on saatavana lisätarvikkeena. Äänenvaimentimen
teho on paras, kun se on asennettu mahdollisimman lähelle
ulospuhallusputken loppupäätä. Älä asenna äänenvaimenninta laitteiston
imupuolelle.

9
3.3 Z-sarjan koneen imurasia
1. Käynnistys imurasialta: Avaa kansi täysin auki.
Huom! Kansikytkintä voi käyttää myös koneen
toimintakunnon testaamisen.
2.Käynnistyson/o󰀨kahvalta.
On/o󰀨-siivousvälineitäkäytettäessä,imurasian
luukkua ei avata täysin
Z-sarjan keskusyksiköiden imurasiat on varustettu käynnistyskytkimellä.

10
4 HUOLTO
Roskasäiliön tilavuus on mallista riippuen noin 14 tai 20 litraa. Tyhjennä
roskasäiliö ennen kuin pölyn pinta on salpojen alareunan tasolla. Kotikäytössä
tyhjennysvälin ohjearvo on noin 3 kuukautta.

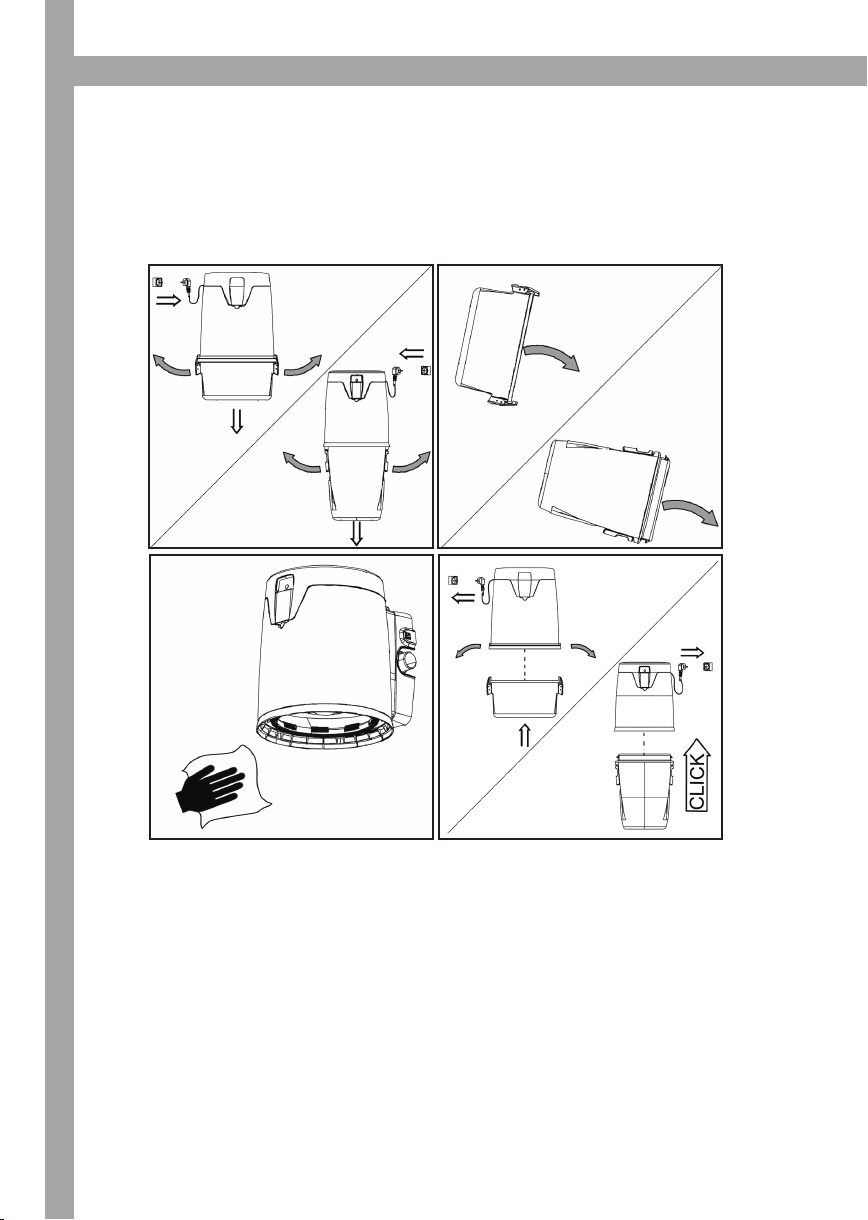

4.1 Roskasäiliön tyhjennys
1. Irrota verkkojohto pistorasiasta.
2. Ota kiinni roskasäiliön salvoista ja vapauta roskasäiliö avaamalla salvat.
3. Laske roskasäiliötä alaspäin.
4. Tyhjennä roskasäiliö. Pese roskasäiliö tarvittaessa.
5. Puhdista roskasäiliön tiiviste.
6. Nosta roskasäiliö takaisin paikalleen ja lukitse roskasäiliön salvat.
7. Liitä verkkojohto pistorasiaan.
8. Merkitse huoltopäivämäärä erilliseen huoltomuistioon.

11
Huomaa:
• Vaihda uusi suodatin, mikäli laitteen imuteho on alentunut tai
suodatin on vaurioitunut.
• Suodattimen suositeltu vaihtoväli on enintään 3 vuotta /
3 roskasäiliöllistä.
• Pölypussia käytettäessä suodatin vaihdetaan vain tarvittaessa.
Huomaa:
• Keskusyksikköön asennettavan suodattimen tulee olla kuiva.
• Suodattimen pesun jälkeen ylimääräinen vesi poistetaan
suodattimesta kevyesti ravistamalla.
• Anna suodattimen kuivua huoneenlämmössä noin 1-4 vuorokautta.
Käännä suodatin vuorokauden välein ylösalaisin.
Keskusyksikkö on varustettu suodattimella, joka suojelee turbiinia pölyltä.
Suodattimen tulee olla ehjä ja paikoillaan. Alkuperäisiä Allaway-suodattimia
saa hyvin varustetuista jälleenmyyntipisteistä sekä valtuutetuilta Allaway-
huoltoliikkeiltä.
4.2 Suodattimen huolto
Huomautus:
• Älä pese paperisuodatinta.
• Ensiasennussuodatin on pestävä.
• Jos laitteessasi on pestävä suodatin, pese suodatin juoksevalla
vedellä tai kevyellä suihkulla (enintään 30°C).
• Älä tamppaa tai hankaa suodatinta mekaanisesti.
• Älä pese suodatinta painepesurilla, pesukoneessa, kovalla harjalla,
tamppaamalla, kemikaaleilla tai pesuaineilla.
• Vaurioitunutta suodatinta ei saa käyttää keskusyksikössä.

12
1. Irrota verkkojohto pistorasiasta.
2. Irrota ja tyhjennä roskasäiliö. Katso Roskasäiliön tyhjennys.
3. Irrota suodattimen kiinnitysmutteri.
4. Irrota suodatin.
5. Puhdista suodatin.
6. Tarkasta suodattimen kunto ja vaihda se tarvittaessa.
7. Varmista, ettei likaa pääse suodattimen sisäpuolelle.
8. Puhdista suodatinkammio.
9. Asenna suodatin paikoilleen
10. Asenna suodattimen kiinnitysmutteri. Kiristä kiinnitysmutteri
tiukasti käsin.
11. Puhdista roskasäiliön tiiviste.
12. Nosta roskasäiliö takaisin paikalleen ja lukitse roskasäiliön salvat.
13. Liitä verkkojohto pistorasiaan.
14. Merkitse huoltopäivämäärä erilliseen huoltomuistioon.

13
4.3 Siivousvälineiden huolto
Vaara:
• Loukkaantumisvaara
• Varoita lapsia laitteen käytöstä.
• Imuletkussa ja suulakkeissa ilman nopeus ja alipaine ovat suuria.
Huomautus:
• Älä säilytä siivousvälineitä suorassa auringonvalossa. Pitkäaikainen
UV-valo haurastuttaa muoviosia, erityisesti imuletkua, ja lyhentää
niiden käyttöikää.
Huomaa:
• Uusi siivousvälineet tarvittaessa. Siivousvälineet kuluvat käytön
määrästä ja lattiamateriaalista riippuen.
• Puhdista ja säilö siivousvälineet käytön jälkeen oikein, jotta
siivousvälineiden käyttöikä pitenee huomattavasti.
Huomaa:
• Siivousvälineitä hankittaessa huomioi yhteensopivuus
keskusyksikkösi käynnistysjärjestelmän kanssa.
Tee seuraavat toimenpiteen imuroinnin päätyttyä:
1. Irrota teleskooppivarsi ja suulakkeet käsikahvasta.
2. Vedä lattia- / mattosuulakeen harjaosa sisään.
3. Säilytä komponentteja irrallaan toisistaan.
4. Aseta letku letkutelineeseen.

14
5.1 Verkkojohto
5.2 Ylivirtasuoja
Vaara:
• Sähköiskuvaara.
• Tarkista säännöllisesti, ettei verkkojohto ja pistorasia ole
vaurioituneet.
• Älä käytä laitetta, jos verkkojohto on vaurioitunut. Vaurioitunut
verkkojohto on vaihdettava uuteen samantyyppiseen
verkkojohtoon ammattilaisen toimesta.
5 VERKKOJOHTO JA VAROLAITTEET
Jos keskusyksikön verkkojohto on vaurioitunut, tulee se korvata valmistajan
kyseisen mallin mukaisella erikoisverkkojohdolla valtuutetussa Allaway-
huoltoliikkeessä.
Keskusyksikkö on varustettu ylivirtasuojalla, joka pysäyttää laitteen sähköisessä
ylikuormitus- ja vauriotilanteessa. Ylivirtasuoja ei ole palautuva ja sen
vaihtaminen edellyttää asianmukaisia sähköasennusoikeuksia. Ylivirtasuojan
vaihtamisen yhteydessä tulee selvittää ja poistaa ylivirtasuojan laukeamisen
syy ja mahdolliset muut vauriot.
5.3 Ylilämpösuoja
Huomautus:
• Mikäli ylilämpösuojan laukeamisen syytä ei poisteta ja käyttöä
jatketaan, saattaa laite vaurioitua.
Huomaa:
Keskusyksikön moottorikotelon sisällä ei ole käyttäjän huollettavia osia.
Suositte-lemme, että sähkömoottoriturbiinin ja muiden moottorikotelon
sisällä olevien osien huolto- / vaihtotarve arvioidaan valtuutetun
Allaway-huoltoliikkeen toimesta noin 600:n käyttötunnin jälkeen, mikä
vastaa keskimäärin 1,5 tunnin viikoittaisella käytöl-lä noin 8 vuotta.
Turbiinin ylilämpösuoja on laitteen sisällä. Se pysäyttää koneen, turbiinin
lämmetessä liikaa. Odota kunnes turbiini on jäähtynyt ja ylilämpösuoja
palautunut (noin 10-15 minuuttia). Selvitä ylilämpösuojan laukeamisen syy ja
poista se (esim. roskasäiliö täynnä, suodatin tukossa tai tukos pölyputkistossa,
imurasiassa, poistoputkessa, siivousvälineissä, ulospuhallusritilässä). Mikäli
häiriön syytä ei poisteta ja käyttöä jatketaan, saattaa laite vaurioitua.

15
• 230 V virransyöttö pistorasialle.
• käynnistyykö keskusyksikkö muista imurasioista
• käynnistyykö keskusyksikkö siivousvälineestä
• pienjännitejohtojen liitos keskusyksikköön
• kahvakäynnistyskytkimellä varustetuissa imuletkuissa; onko letkun
käynnistysvirtapiiri ehjä. Jos keskusyksikkö käynnistyy kytkemällä imurasian
kontaktitapit esim. metallilangalla, mutta ei imuletkun kahvakytkimestä, on
imuletku tai sen kytkin viallinen.
• mikäli keskusyksikkö käynnistyy pienjänniteliittimestä mutta ei imurasialta
tarkasta, että pienjännitejohdot on kytketty keskusyksikön sekä imurasian
liittimiin oikein, eikä johdoissa ole katkoksia
• onko ylilämpösuoja laitteen sisällä pysäyttänyt koneen turbiinin lämmetessä
liikaa. Odota noin 15 minuuttia, kunnes turbiini on jäähtynyt tarpeeksi.
Tarkasta, ettei suodatin ole tukossa, roskasäiliö tai pölypussi ei ole täynnä,
imurasioissa, poistoputkessa eikä siivousvälineissä ole tukoksia.
• onko sähkömoottorin ylivirtasuoja lauennut. Tällöin käynnistysrele
keskusyksikössä naksahtaa, kun keskusyksikköä yritetään käynnistää,
mutta moottori ei käynnisty. Käänny valtuutetun Allaway- huoltoliikkeen
puoleen.
6 KÄYTÄNNÖLLISIÄ VINKKEJÄ
6.1 Jos keskusyksikkö ei käynnisty, tarkasta
6.2 Jos imuteho on huonontunut, tarkasta
• muut imurasiat ovat kiinni, eikä niissä ole vuotoja
• imurasiassa ei ole virtausta estäviä esineitä
• imuletku on ehjä, eikä se ole tukossa
• roskasäiliö on oikein paikallaan ja roskasäiliön tiiviste on ehjä
• roskasäiliö on tyhjennetty tai mahdollinen pölypussi on vaihdettu
• hienosuodatin on vaihdettu/huollettu
• putkisto on tiivis (katso Putkiston tiiviystarkastus).

16
Huomaa:
• Imuletku on kuluva osa, joten vaihda se tietyin väliajoin uuteen.
Letkuja on saatavana jälleenmyyjiltä.
1. Mikäli imuletku on imurasiakäynnisteinen tai radiokäynnisteinen, katkaise
vaurioitunut osa ja yhdistä imuletkut jatkoholkilla (lisätarvike).
2. Mikäli imuletku murtuu imuletkuholkin tai käsikahvan läheltä, kierrä
imuletkuholkki tai käsikahva irti, leikkaa rikkoutunut osa pois ja kierrä
imuletkuholkki tai käsikahva takaisin. Osat ovat imuletkussa vasenkätisellä
kierteellä.
Kahvakäynnistyksellä varustetussa imuletkussa käynnistysvirtapiirin johtimet on
asennettu imuletkuun sen valmistuksen yhteydessä. Imuletkua ei voi lyhentää.
Jos imuletkuun tulee vika, käänny valtuutetun Allaway-huoltoliikkeen puoleen.
Imuletkuavoitpidentääon/o󰀨-jatkoletkulla(lisätarvike).
6.3 Jos imuletku vaurioituu
6.4 Jos imuputkisto tai poistoputki tukkeutuu
1. Tyhjennä roskasäiliö ja puhdista tai vaihda suodatin. Katso Roskasäiliön
tyhjennys ja Suodattimen huolto.
2. Paikallista tukos imemällä esim. talouspaperin paloja imurasioiden kautta.
Jos paperinpala löytyy roskasäiliöstä, kyseinen väli on auki.
3. Kun tukos on paikallistettu, irrota keskusyksikkö paikaltaan ja tarkista, ettei
tukosta ole keskusyksikön liitäntäyhteissä.
4. Liitä keskusyksikön imupuolen yhde tukossa olevan haaran imurasiaan
imuletkuholkilla (tai jos tukos on runkoputkessa niin tukosta lähimpänä
olevaan imurasiaan).
• Käynnistä keskusyksikkö pienjänniteliittimestä metallilangalla.
• Mene keskusyksikön varsinaiselle asennuspaikalle ja sulje sekä
avaa kämmenellä imuputken aukkoa. Tämä aiheuttaa tukokselle
alipaineiskuja.
• Mikäli tukos ei aukea 10-15 sekunnin kuluessa, irrota keskusyksikkö
imurasialta niin, että turbiini saa välillä ilmaa eikä ylikuumene.
• Toista yritys noin minuutin kuluttua.

17
1. Jos tukos ei irtoa imemällä ja sen sijainti paikallistettu, tutki pääseekö
putkistoon helposti käsiksi rakenteita purkamatta tai kohtuullisilla purkutöillä.
Jos putkistoon pääsee käsiksi, poista tukos avaamalla putkiliitos.
2. Älä koskaan yritä avata tukosta ylipaineella esim. paineilmalla. Ylipaine
avaa putkiliitokset.
3. Tukosta voi myös yrittää avata varovasti työntämällä sähkömiehen
vetojousta jousta putkistoon. Älä työnnä liitoksia auki.
4. Jos edellä mainituilla ohjeilla et saa tukosta poistettua, ota yhteys
valtuutettuun Allaway-huoltoliikkeeseen.
6.5 Laitetiedot huoltoa varten
Huomautus:
• Kuljeta laite aina oikein päin pystyssä.
• Älä pudota laitetta.
• Älä altista laitetta iskuille.
Ennen yhteydenottoa valtuutettuun Allaway-
huoltoliikkeesseen kirjoita ylös keskusyksikkösi
type- ja valmistusnumero (N:o) tyyppikilvestä, joka on
keskusyksikön ulkopinnassa, turbiinikotelon sivussa.
Ilmoita tiedot huoltoliikkeelle.
Skannaamalla QR-koodin saat keskusyksikön mallin,
teknisen tyypin ja sarjanumeron älypuhelimeesi tai
tablet-laitteellesi.

18
Huomautus:
• Älä käytä järjestelmää suljettuna yli 20 sekunnin jaksoa. Täysin
tiiviissä asennuksessa turbiini ei saa ilmaa, se ylikuumenee ja
saattaa vaurioitua.
• Älä tee tiiveystarkastusta ylipaineella.
1. Liitä siivousvälinesarja imurasiaan.
2. Sulje muut imurasiat
3. Käynnistä järjestelmä
4. Estä ilman virtaus siivousväline sarjasta,
esim. sulkemalla teleskoopin pää pahvin
palalla.
5. Peitä ohivirtausventtiili testin ajaksi
esimerkiksi pahvinpalalla.
6. Käynnistä keskusyksikkö
pienjänniteliittimestä metallilangalla.
7. Pidä keskusyksikkö käynnissä
ohivirtausventtiili suljettuna enintään
20 sekunnin ajan. Mikäli 10 sekunnin
kuluttua ohivirtausventtiilin sulkemisen
jälkeen poistoputkesta tulee ilmaa,
putkisto vuotaa.
8. Paikallista ja korjaa vuotokohta.
7 PUTKISTON TIIVEYSTARKASTUS

19
Huomautus:
Tahmeat aineet ja lasinsirpaleet saattavat vaurioittaa putkistoa.
Järjestelmällä ei saa imuroida nesteitä tai muita normaalista
huonepölystä poikkeavia aineita ilman asianmukaista Allaway-
esierottelijaa.
Esierottelija EE-20, teräs. Tuotenumero 80603 / LVI-koodi 6901215
Esierottelija EE-20, muovi. Tuotenumero 80604 / LVI-koodi 6901216
Esierottelija on tarkoitettu veden, hiekan ja karkeiden roskien imurointiin.
Pölypussilla varustettuna esierottelijalla voi imuroida jäähtynyttä tuhkaa ja
hienojakoista kuivaa pölyä.
8 LISÄVARUSTEET
8.1 Esierottelija
Keskusyksiköissä on pölypussivalmius.
Pölypussiasennussarjan voit hankkia
hyvin varustetuista jälleenmyyntipisteistä.
Pölypussin käyttö ei ole pakollista, mutta
suositeltavaa.Tarkat asennusohjeet löytyvät
pölypussiasennussarjan paketista.
8.2 Pölypussinasennussarja

20
8.2.1 Pölypussiasennussarjan asentaminen
