Allen-Bradley 140G-G User manual

Trip test unit 140G/140MG-G,H,I,J,K,M & 140G-N,NS
Unità trip test
Trip testeinheit
Untié trip test
Unidad trip test
Bul. 140G/140MG
DIR 1000721R0620 Version 01
WARNING: To prevent electrical shock, disconnect from power source before
installing or servicing. Install in suitable enclosure. Keep free from contaminants.
(Follow NFPA70E requirements).
AVVERTENZA: Per prevenire infortuni, togliere tensione prima dell'installazione o
manutenzione. Installare in custodia idonea. Tenere lontano da contaminanti.
(Seguire i requisiti NFPA70E).
WARNUNG: Vor Installations- oder Servicearbeiten Stromversorgung zur
Vermeidung von elektrischen Unfällen trennen. Die Geräte müssen in einem
passenden Gehäuse eingebaut und gegen Verschmutzung geschützt werden. (Befolgen
Sie die Anforderungen nach NFPA70E).
AVERTISSEMENT: Avant le montage et la mise en service, couper l'alimentation
secteur pour éviter toute décharge. Prévoir une mise en coffret ou armoire appropriée.
Protéger le produit contre les environnements agressifs. (Vous devez respecter la
norme NFPA70E).
ADVERTENCIA: Desconéctese de la corriente eléctrica, antes de la instalación o
del servicio, a fin de impedir sacudidas eléctricas. Instálelo en una caja apropiada.
Manténgalo libre de contaminantes. (Cumpla con los requisitos NFPA70E).
ATENÇÃO: Para evitar choques, desconectar da corrente elétrica antes de fazer a
instalação ou a manutenção. Instalar em caixa apropriada. Manter livre de
contaminantes. (Cumpra as exigências da norma NFPA70E).

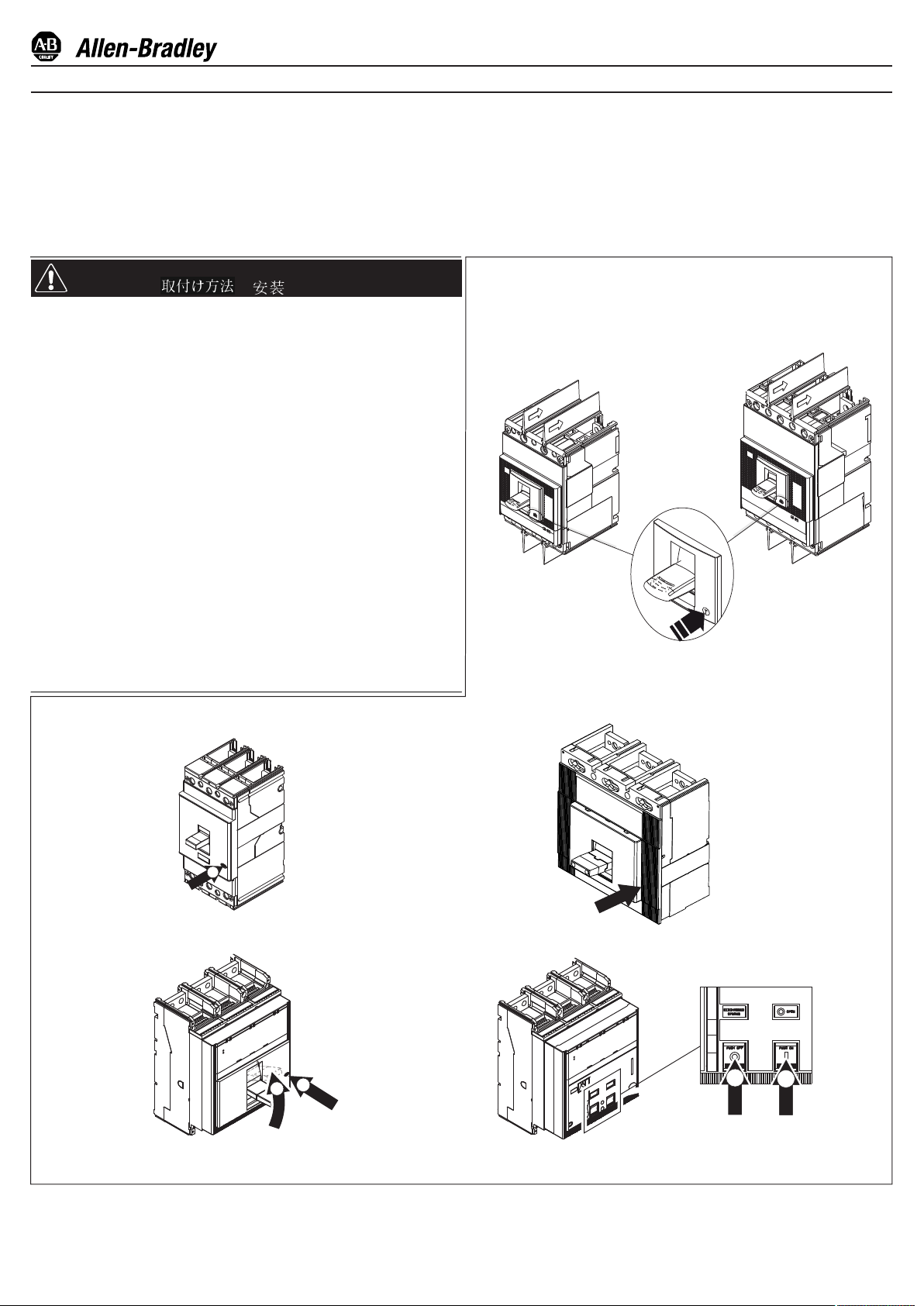

Installation - Installazione - Instalación
Instalação - -
140G-H
LSI
LSIG
M-LIU
DIR 1000721R0620 Version 01 - 140G-ELTT
140G-J
LSI
LSIG
1
2
1
140G-N
LSI 21
140G-NS
LSI
140G-M
LSI
LSIG
LSIG-MM
1
140G-K
LSIG-MM
LSI
LSIG
CLACK
CLACK
CLACK
警告：感電事故防止のため、取付けまたは修理の際は電源から取り外してく
ださい。適切なケース内に取付けてください。また、汚染物質がないことを
確認してください。（NFPA70Eの要件に従ってください）
警告：为了防止触电，在安装或维修之前必须先切断电源。安装在合适的设备
箱内。防止接触污染 。符合NFPA70E要求）物
1

(2)
ONLY FOR 140G-K, 140G-M, 140G-N(LSI only),
140G-NS(LSI only)
x1
x1
x1
ONLY FOR 140G-H, 140G-J
4
3
2
1
1
LED
- Green
- Verde
- Grün
- Vert
- Verde
- Red
- Rosso
- Rot
- Rouge
- Rojo
- Device ON
- Dispositivo acceso
- Einrichtung eingeschaltet
- Dispositif allumé
- Dispositivo encendido
- Change battery
- Sostituire batterie
- Batterie ersetzen
- Remplacer batteries
- Sustituir baterías
ON
2
DIR 1000721R0620 Version 01

6
(3)
CLACK
4
1
PROCEDURA DI CONTROLLO
- CONTROLLO LED:
tutti i led del relè si
devono accendere
- ULTIMA INDICAZIONE DI TRIP:
se presente nella memoria
del relè
- LED:
resta acceso finchè l’unità
140G ELTT Tester e’ connessa
al relè
- PRONTO PER TRIP
DIAGNOSTIC PROCEED
- UNIT CHECK LED:
all the leds in the relay
must come on
- LAST TRIP INDICATION:
if present in the relay's
data store
- LED: remains on for
as long as the 140G ELTT
Tester is connected to the
relay
- READY TO TRIP
DIAGISTIKABLAUF
- EINEITHSPRUF-LED:
Alle LEDs des Relais müssen
aufleuchten
- ANGABE DER LETZTEN AUSLOSUNG:
Wenn im Speicher des Relais
vorhanden.
- LED: Bleibt angeschaltet,
bis die Einheit 140G ELTT Tester
an die Relais angeschlossen ist.
- AUSLOSEBEREIT
PROCEDIMIENTO DIAGNOSTICO
- LED CONTROL UNIDAD: todos los
led del relé se deben
encender
- INDICACION ULTIMA ACTUACION:
si está presente en la memoria
del relé
- LED: queda encendido
mientras la unidad 140G ELTT Tester
permanezca conectada con el relé
- LISTO PARA LA ACTUACION
PROCÉDURE DE DIAGNOSTIC
- UNIT CHECK LED : toutes les
diodes du relais doivent
s'allumer
- LAST TRIP INDICATION :
si présente dans la mémoire
du relais
- LED: la DIODE reste
allumée tant que l'unité
140G ELTT Tester est
connectée au relais
- READY TO TRIP
TRIP TEST
5
3
LED
- Green
- Verde
- Grün
- Vert
- Verde
- Red
- Rosso
- Rot
- Rouge
- Rojo
- Device ON
- Dispositivo acceso
- Einrichtung eingeschaltet
- Dispositif allumé
- Dispositivo encendido
- Change battery
- Sostituire batterie
- Batterie ersetzen
- Remplacer batteries
- Sustituir baterías
TRIP
2
DIR 1000721R0620 Version 01
ONLY FOR 140G-K, 140G-M, 140G-N(LSI only),
140G-NS(LSI only)

7
8
3
2
1
2
3
1
DIR 1000721R0620 Version 01 (L8628) - B0736
