Allen + Roth LWSWMD User manual

welcoming • sophisticated • inspiring
Serial Number Purchase Date
1
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. – 8 p.m., EST, Monday - Sunday. You could also contact us at
[email protected] or visit www.lowespartsplus.com.
ATTACH YOUR RECEIPT HERE
ITEM #3592133
MODEL# LWSWMD
AS21422
Français p. 13
Español p. 25
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
WALL SHELF
2
TABLE OF CONTENTS
Camlock System Operation............................................................................................... 2
Package Contents............................................................................................................... 3
Hardware Contents...............................................................................................................4
Safety Information............................................................................................................... 5
Preparation ......................................................................................................................... 5
Assembly Instructions.......................................................................................................... 6
Care and Maintenance ....................................................................................................... 10
Limited Lifetime Warranty.................................................................................................. 11
Replacement Parts List ...................................................................................................... 11
CAM LOCK SYSTEM OPERATION
1. Screw cam bolts into the predrilled small holes on panel.
2. Insert cam lock into predrilled large hole on panel.
3. Make sure the arrow on the cam lock is pointed toward the cam bolts.
4. Connect both panels together, making sure cam bolts goes into predrilled hole on
the end of panel with cam lock.
5. Once cam bolts is connected inside cam lock, take Phillips screwdriver and tighten
cam lock clockwise.
DETAIL A DETAIL B
THREADED
INSERT
LOCKED POSITION
PANELPANEL
Cam Bolts
CAM LOCK

H
JF
N
L
PM
O
3
PACKAGE CONTENTS
K
PART DESCRIPTION QUANTITY
A Top Rail 1
B Top Panel 1
C Middle Panel 1
D Back Panel 1
E Side Panel Left 1
F Side Panel Right 1
G Front Panel Left 1
H Front Panel Right 1
I Partition Panel Left 1
J Partition Panel Right 1
K Bottom panel 1
PART DESCRIPTION QUANTITY
L Drawer Left 1
M Drawer Right 1
N Drawer Back 1
O Drawer Front 1
P Drawer Bottom 1
I
A
C
B
E
D
K
G
4
HARDWARE CONTENTS (shown not actual size)
Large
Cam Lock
Qty. 16
Cam Bolt
Qty. 20
Wood Dowel
Qty. 30
Small
Cam Lock
Qty. 4
M4 x 12 mm
Screw
Qty. 2
M4 x 32 mm
Screw
Qty. 14
M4 x 60 mm
Screw
Qty. 2
Handle
Qty. 1
AA BB CC DD EE
FF GG HH

5

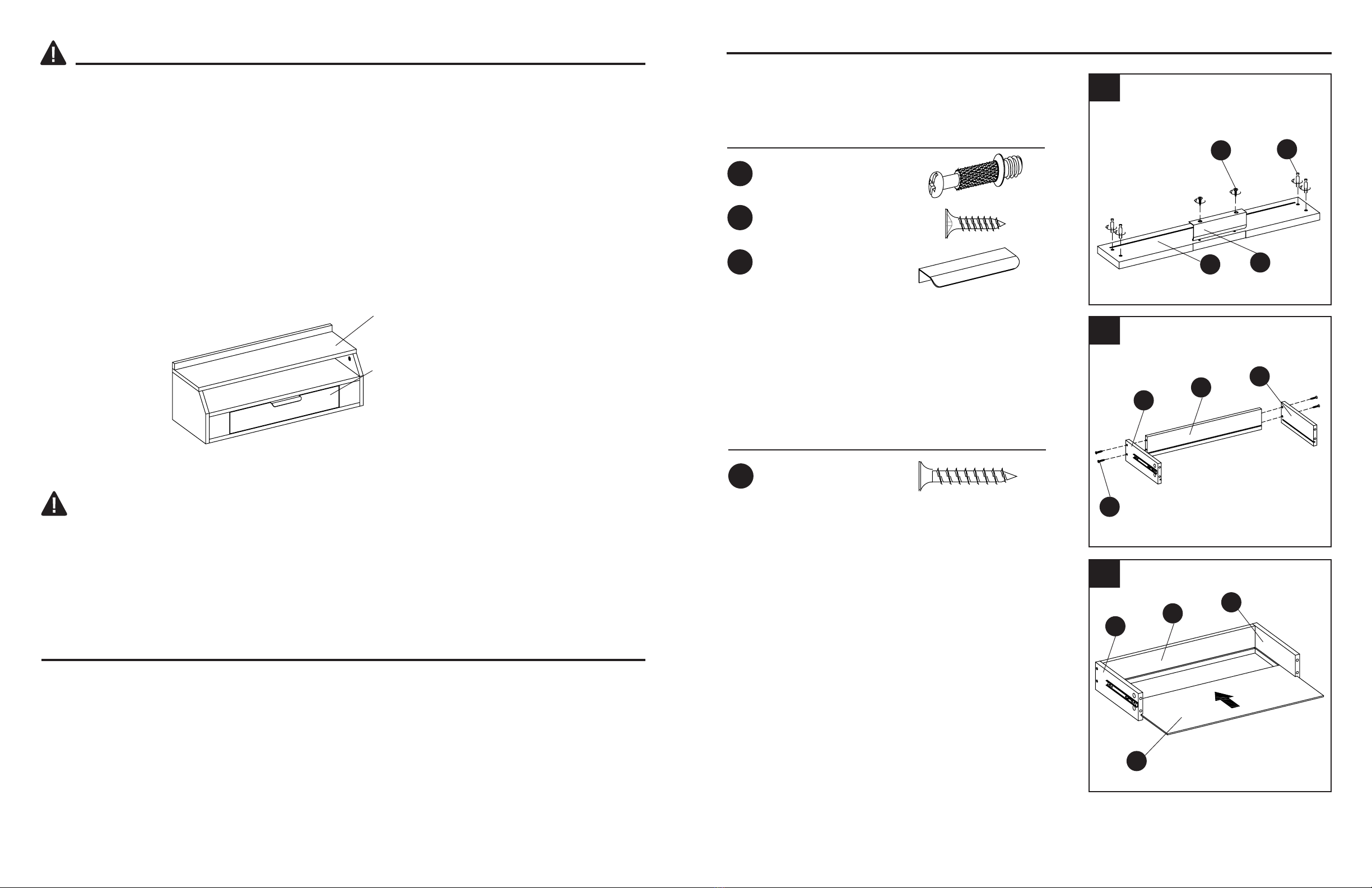

PREPARATION
SAFETY INFORMATION
WARNING
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 60 minutes
Tools Required for Assembly (not included): Phillips Screwdriver, Level, Power Drill, 3/16 in. Drill Bit,
3/8 in. Drill Bit, 1/2 in. Socket Wrench, Stud Finder, Marking Pencil, Tape Measure, Step Ladder, and
Hammer.
THIS UNIT IS INTENDED FOR USE ONLY WITH THE MAXIMUM WEIGHTS INDICATED. USE
WITH PRODUCTS HEAVIER THAN THE MAXIMUM WEIGHTS INDICATED MAY RESULT IN IN-
STABILITY CAUSING POSSIBLE INJURY. DISTRIBUTE WEIGHT EVENLY.
• Do not allow children to climb or play in or around this product.
• Use this unit for its intended purpose only. Do not use shelves as step ladder.
• To avoid damage, assemble the product on a sturdy, level and protective surface.
• Two or more persons must work together to install the unit onto the wall.
• Make sure all bolts/screws are tightly fastened before the unit is used.
• Check bolts/screws periodically and tighten them if necessary.
• Each shelf maximum load: 10 lbs.
Maximum load 10 lb. (4.5 kg)
Maximum load 5 lb. (2.2 kg)
6
ASSEMBLY INSTRUCTIONS
Hardware Used
Hardware Used
1.Insert cam bolts (BB) into drawer front panel (O),
using M4 x 12 mm screws (GG) to tighten the han-
dle (EE).
2.Attach drawer back (N), drawer side left (L),drawer side
right (M), tighten with M4 x 32 mm screws (HH).
3.Insert drawer bottom panel (P) into assembled drawer
back (N), drawer side left (L),drawer side right (M).
1
2
3
Cam Bolt
M4 x 32 mm Screw
x 4
x 2
x 1
x 4
BB
HH
HH
BB
EE
GG
O
L
NM
P
M4 x 12 mm Screw
GG
Handle
EE
L
NM

7
ASSEMBLY INSTRUCTIONS
Hardware Used
4.From back side of drawer front (O) to assemble with the
drawer side left (L) and drawer side right (M), tighten with
small cam lock (DD) .
4
5
6
Small Cam Lock x 4
DD
DD M
OL
Back Side
Hardware Used
5.Insert cam bolts (BB) into front panel left (G), front
panel right (H), side panel left (E), side panel right (F).
Cam Bolt x 10
BB
BB
BB G
E F
H
Hardware Used
6.Attach front panel left (G) to partition panel left (I), front
panel right (H) to partition panel right (J). Tighten with large
cam lock (AA).
Large Cam Lock x 2
AA
AA
I J
H
G
8
ASSEMBLY INSTRUCTIONS
7
8
9
G
H
C
I
D
HH
CC
HH
J
K CC
I
C
J
Hardware Used
Hardware Used
Hardware Used
7.Insert wood dowels (CC) into the middle panel (C), and
partition panel left (I), partition panel right (J), and front
panel left (G), front panel right (H). Attach bottom panel
(K), tighten with the M4 x 32 mm screws (HH) to secure
the unit.
9.Insert wood dowels (CC) into the back panel (D), middle
panel (C), bottom panel (K) and front panel left (G), front
panel right (H). Then, attach side panel left (E), side panel
right (F), tighten with the large cam locks (AA) to secure
the unit.
8.Insert wood dowels (CC) into the middle panel (C), bot-
tom panel (K) and partition panel left (I), partition panel
right (J). Then, attach back panel (D), tighten with the M4
x 32 mm screws (HH) to secure the unit.
Wood Dowel
Large Cam Lock
M4 x 32 mm Screw
Wood Dowel
x 8
x 4
x 6
x 4
x 10
x 4
CC
AA
CC
HH
CC
HH
K
Back Side
CC
E G
D
K AA
C H F
Wood Dowel
M4 x 32 mm Screw

ASSEMBLY INSTRUCTIONS
11
12
14
ASSEMBLY INSTRUCTIONS
• Periodically check to make certain all components are properly positioned, free from damage and
rmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may damage to the nish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• In the event the furniture is stained or otherwise damaged during use, it is recommended
you call a professional to repair the furniture.
• Keep furniture away from direct sunlight as it may damage the nish.
• It is best to keep the furniture in a climate-controlled environment. Extreme temperature and hu-
midity changes can cause fading, warping, shrinking and splitting of wood.
9 10
Hardware Used
13.Using a stud nder (not included), nd 2 stud locations
in the wall and mark them with a pencil (not included).
Draw a level line at the desired installation height for wall
shelf. If no studs are available, or if the wall is made with-
out studs, it is your responsibility to choose the appropri-
ate hardware. The unit MUST be securely attached to the
wall for safety and to be eligible for warranty.
14.Secure shelf to the wall at marked stud locations with
M4 x 60 mm screw (FF).
x 2
FF
Hardware Used
10.Install cam bolt (BB) on top panel, Insert wood dowels
(CC) into top rail(A). Attach top panel (B) and top rail to
securing with M4 x 32 mm screws (HH).
11.Insert wood dowels (CC) into back panel (D) and side
panel left (E), side panel right (F). Attach top panel (B),
securing with large cam lock (AA).
12.Insert the drawer into the assembly by pressing
down the release levers on the slide runners and
sliding the drawer into the tracks of slides.
x 6
x 2
x 2
BB
HH
CC
Wall Hanging Installation
Wooden Stud
Wall
16 in.
FF
Back Side
Back Side
M4 x 60 mm Screw
JJ
CCAA D
F
E
B
B
A
BB HH
CC
Hardware Used
Large Cam Lock
Wood Dowel
x 10
x 4
AA
CC
Wood Dowel
M4 x 32 mm Screw
Cam Bolt
CARE AND MAINTENANCE
10
16 in.
Level line
Stud locations
Wooden Stud
Wall
13

12
11
PART DESCRIPTION PART #
A Top Rail 00LWSWMD-01
B Top Panel 00LWSWMD-02
C Middle Panel 00LWSWMD-03
D Back Panel 00LWSWMD-04
E Side Panel Left 00LWSWMD-05
F Side Panel Right 00LWSWMD-06
G Front Panel Left 00LWSWMD-07
H Front Panel Right 00LWSWMD-08
I Partition Panel Left 00LWSWMD-09
J Partition Panel Right 00LWSWMD-10
K Bottom panel 00LWSWMD-11
L Drawer Left 00LWSWMD-12
M Drawer Right 00LWSWMD-13
N Drawer Back 00LWSWMD-14
O Drawer Front 00LWSWMD-15
P Drawer Bottom 00LWSWMD-16
AA Large Cam Lock 00LWSWMD-17
BB Cam Bolt 00LWSWMD-18
CC Wood Dowel 00LWSWMD-19
DD Small Cam Lock 00LWSWMD-20
EE Handle 00LWSWMD-21
FF M4 x 60mm Screw 00LWSWMD-22
GG M4 x 12mm Screw 00LWSWMD-23
HH M4 x 32mm Screw 00LWSWMD-24
II Drawer Slide 00LWSWMD-25
LIMITED LIFETIME WARRANTY
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected] or visit www.lowespartsplus.
com.
Printed in Vietnam
AA BB CC DD EE FF GG
HH II
Date: 2021-08-18 Rev. 0001-A
H
JF
N
L
PM
O
K
I
A
C
B
E
D
K
G
This product is warranted to the original purchaser. If there is a failure in this unit due to defects
in materials or workmanship, the manufacturer will repair or replace this item at our discretion
without charge. Warranty is void if product has been assembled incorrectly, misused, abused by
overloading, altered in any way or damaged due to accident. This warranty is not transferable and
does not cover chipping, aking, scratches, rust, dents, or other damages to the surfaces of this
product. Responsibility of the manufacturer is limited to repair or replacement of this product. The
manufacturer is not responsible for consequential, incidental, or other damages or losses resulting
from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This
warranty gives you specic legal rights and you may have other rights which vary from state to state.

welcoming • sophisticated • inspiring
13
ARTICLE NO3592133
AS21422
Français p. 13
Español p. 25
ÉTAGÉRE MURALE
14
MODÈLE NOLWSWMD
Numéro de série Date d’achat
JOINDRE VOTRE REÇU ICI
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au dimanche.
Vous pouvez également nous contacter à [email protected] ou visiter www.lowespartsplus.com.
TABLE DES MATIÈRES
Fonctionnement du système Camloc .............................................................................. 14
Contenu de l’emballage..................................................................................................... 15
Quincaillerie incluse........................................................................................................... 16
Consignes de sécurité....................................................................................................... 17
Préparation ....................................................................................................................... 17
Instructions pour l’assemblage.......................................................................................... 18
Soin et entretien ................................................................................................................. 22
Garantie limitée à vie......................................................................................................... 23
Liste des pièces de rechange............................................................................................ 23
FONCTIONNEMENT DU SYSTÈME CAMLOC
1. Vissez les vis Camloc dans les petits trous déjà percés sur le panneau.
2. Insérez les attaches Camloc dans les grands trous déjà percés sur le panneau.
3. Assurez-vous que les èches sur les attaches Camloc pointent vers les vis Camloc.
4. Reliez les deux panneaux ensemble, en vous assurant que les vis Camloc
s’insèrent correctement dans les trous déjà percés situés à l’extrémité du panneau
sur lequel sont installées les attaches Camloc.
5. Une fois les vis Camloc insérées dans les attaches Camloc, serrez les attaches
Camloc dans le sens des aiguilles d’une montre à l’aide d’un tournevis cruciforme.
DÉTAIL A DÉTAIL B
TIGE
FILETÉE
POSITION DE
VERROUILLAGE
PANNEAUPANNEAU
Vis Camloc
ATTACHE
CAMLOC

H
JF
N
L
PM
O
15
K
PIÈCE DESCRIPTION QUANTITÉ
A Rail supérieur 1
B Panneau supérieur 1
C Panneau central 1
D Panneau arrière 1
E Panneau latéral gauche 1
F Panneau latéral droit 1
G Panneau avant gauche 1
H Panneau avant droit 1
I Panneau de séparation
gauche
1
J Panneau de séparation
droit
1
K Panneau inférieur 1
PIÈCE DESCRIPTION QUANTITÉ
L Paroi gauche du Tiroir 1
M Paroi droit du tiroir 1
N Dos du tiroir 1
O Façade du tiroir 1
P Fond du tiroir 1
I
A
C
B
E
D
K
G
16
Grande
attache Camloc
Qty. 16
Vis Camloc
Qty. 20
Goujon de bois
Qty. 30
Petite attache
Camloc
Qty. 4
Vis
M4 x 12 mm
Qty. 2
Vis
M4 x 32 mm
Qty. 14
Vis
M4 x 60 mm
Qty. 2
Poignée
Qty. 1
AA BB CC DD EE
FF GG HH
CONTENU DE L’EMBALLAGE QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)

17
CAPACITÉ MAXIMALE:
10 lb. (4.5 kg)
CAPACITÉ MAXIMALE:
5 lb. (2.2 kg)
18
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie Utilisée
Quincaillerie Utilisée
1. Insérez les vis camloc (BB) dans le panneau avant
du tiroir (O), en utilisant les vis M4 x 12 mm (GG) pour
serrer la poignée (EE).
2. Fixez le dos du tiroir (N), le côté gauche du tiroir (L), le
côté droit du tiroir (M), serrez avec des vis M4 x 32 mm
(HH).
3. Insérez le panneau bas du tiroir (P) dans l’assemblage
composé du dos du tiroir (N), du côté gauche du tiroir (L)
et du côté droit du tiroir (M).
1
2
3
Vis Camloc
Vis M4 x 32 mm
x 4
x 2
x 1
x 4
BB
HH
HH
BB
EE
GG
O
L
NM
P
Vis M4 x 12 mm
GG
Poignée
EE
L
NM
• Ne laissez pas les enfants grimper ou jouer sur l’article ni autour de celui-ci.
• Utilisez cet article uniquement pour l’usage auquel il est destiné. N’utilisez pas les tablettes
comme s’il s’agissait d’une échelle.
• Assemblez l’article sur une surface solide, plane et protectrice, pour éviter de l’endommager.
• Deux personnes ou plus doivent travailler de concert pour installer cet article au mur.
• Assurez-vous que tous les boulons et toutes les vis sont bien serrés avant d’utiliser l’article.
• Vériez les boulons et les vis régulièrement et serrez-les au besoin.
• Charge maximale de chaque tablette : 4.5 kg.
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter
d’assembler, d’utiliser ou d’installer le produit.
AVERTISSEMENT
CET ARTICLE NE PEUT SUPPORTER QUE LA CHARGE MAXIMALE INDIQUÉE. L’UTILISATION
DE CET ARTICLE AVEC DES PRODUITS DONT LE POIDS DÉPASSE LA CHARGE MAXIMALE
INDIQUÉE PEUT ENTRAÎNER DE L’INSTABILITÉ ET CAUSER DES BLESSURES. RÉPARTISSEZ
LA CHARGE DE FAÇON UNIFORME.
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 60 minutes
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, perceuse électrique, foret
de 3/16 po, foret de 3/8 po, clé à douille de 1/2 po, niveau, détecteur de montants, crayon, ruban à
mesurer, escabeau et marteau.

19
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie Utilisée
4. Depuis le côté arrière de la façade du tiroir(O) pour as-
sembler avec le côté gauche du tiroir (L) et le côté droit du
tiroir (M), serrez avec un petite attache camloc (DD) .
4
5
6
Petite attache Camloc x 4
DD
DD M
OL
Quincaillerie Utilisée
5. Insérez les vis camloc (BB) dans le panneau avant
gauche (G), le panneau avant droit (H), le panneau
latéral gauche (E), le panneau latéral droit (F).
Vis Camloc x 10
BB
BB
BB G
E F
H
Quincaillerie Utilisée
6. Fixez le panneau avant gauche (G) au panneau de
séparation gauche (I), le panneau avant droit (H) au pan-
neau de séparation droit (J). Serrez avec ungrande atta-
che camloc (AA).
Grande attache Camloc x 2
AA
AA
I J
H
G
20
INSTRUCTIONS POUR L’ASSEMBLAGE
7
8
9
G
H
C
I
D
HH
CC
HH
J
K CC
I
C
J
Quincaillerie Utilisée
Quincaillerie Utilisée
Quincaillerie Utilisée
7. Insérez les goujon de boiss (CC) dans le panneau cen-
tral (C), le panneau de séparation gauche (I), le panneau
de séparation droit (J), le panneau avant gauche (G) et le
panneau avant droit (H). Fixez le panneau inférieur (K),
serrez avec les vis M4 x 32 mm (HH) pour xer l’unité.
9. Insérez les goujon de bois (CC) dans le panneau arrière
(C), le panneau central (K) et le panneau avant gauche
(G), le panneau avant droit (H). Ensuite, xez le panneau
latéral gauche (E), le panneau latéral droit (F), serrez avec
les grande attache camloc (AA) pour xer l’unité.
8. Insérez les goujon de bois (CC) dans le panneau cen-
tral (C), le panneau inférieur (K), le panneau de séparation
gauche (I) et le panneau de séparation droit (J). Ensuite,
xez le panneau arrière (D), serrez avec les vis M4 x 32
mm (HH) pour xer l’unité
Goujon de bois
Grande attache Camloc
Vis M4 x 32 mm
Goujon de bois
x 8
x 4
x 6
x 4
x 10
x 4
CC
AA
CC
HH
CC
HH
K
CC
E G
D
K AA
C H F
Goujon de bois
Vis M4 x 32 mm
Côté arrière
Côté arrière

INSTRUCTIONS POUR L’ASSEMBLAGE
11
12
14
INSTRUCTIONS POUR L’ASSEMBLAGE
21 22
Quincaillerie Utilisée
13. A l’aide d’un détecteur de montant (non inclus), trouvez
2 emplacements de montants dans le mur et marquez-les
avec un crayon (non inclus). Tracez une ligne de niveau à
la hauteur d’installation souhaitée pour l’étagère murale. Si
aucun montant n’est disponible, ou si le mur est construit¬
sans montants, il est de votre responsabilité de choisir la
quincaillerie ¬appropriée. L’unité DOIT être solidement
xée au mur pour des raisons de sécurité et pour être éli-
gible à la garantie.
14. Fixez l’étagère au mur dans les emplacements de mon-
tants marqués avec des vis à bois M4 x 60 mm (FF)
x 2
FF
Quincaillerie Utilisée
10. Installez le vis camloc (BB) sur le panneau supérieur,
insérez les goujon de bois (CC) dans le rail supérieur (A).
Attachez le panneau supérieur (B) et le rail supérieur pour
xation avec des vis M4 x32 mm (HH).
11. Insérez les goujon de bois (CC) dans le panneau arri-
ère (D) et le panneau latéral gauche (E), le panneau latéral
droit (F). Attachez le panneau supérieur (B) en le xant
avec de grande attache camloc (AA).
12. Insérez le tiroir dans l’assemblage en appuyant sur les
leviers de libération sur des coulisses et en faisant glisser
le tiroir sur les rails coulissants
x 6
x 2
x 2
BB
HH
CC
Mur
16 in.
FF
Vis M4 x 60 mm
JJ
CCAA D
F
E
B
B
A
BB HH
CC
Quincaillerie Utilisée
Goujon de bois
x 10
x 4
AA
CC
Goujon de bois
Vis M4 x 32 mm
Vis Camloc
10
16 in.
Montant en bois
Mur
13
• Vériez périodiquement si les composants sont bien positionnés, en bon état et fermement montés.
• Utilisez un linge doux et propre qui n’égratignera pas la surface lorsque vous époussetterez l’article.
• N’utilisez jamais d’eau pour nettoyer l’article puisque vous risqueriez d’endommager le ni.
• Nettoyez l’article à l’aide d’un linge humide et d’un nettoyant doux. Essuyez-le à l’aide d’un linge
propre.
• Si l’article est taché ou endommagé de quelque façon durant son utilisation, il est recommandé
d’appeler un professionnel pour le faire réparer.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le ni.
• Il est préférable que l’article soit gardé dans un endroit à température contrôlée. Les variations
d’humidité et de température importantes peuvent décolorer, déformer, contracter et même fendre le
bois.
SOIN ET ENTRETIEN
Côté arrière
Côté arrière
Grande attache Camloc
Emplacements
de montants
Installation au mur
Montant en bois
Ligne de
nivellement

24
23
PIÈCE DESCRIPTION NOPIÈCE
A Rail supérieur 00LWSWMD-01
B Panneau supérieur 00LWSWMD-02
C Panneau central 00LWSWMD-03
D Panneau arrière 00LWSWMD-04
E Panneau latéral gauche 00LWSWMD-05
F Panneau latéral droit 00LWSWMD-06
G Panneau avant gauche 00LWSWMD-07
H Panneau avant droit 00LWSWMD-08
I Panneau de séparation gauche 00LWSWMD-09
J Panneau de séparation droit 00LWSWMD-10
K Panneau inférieur 00LWSWMD-11
L Paroi gauche du Tiroir 00LWSWMD-12
M Paroi droit du tiroir 00LWSWMD-13
N Dos du tiroir 00LWSWMD-14
O Façade du tiroir 00LWSWMD-15
P Fond du tiroir 00LWSWMD-16
AA Grande attache Camloc 00LWSWMD-17
BB Vis Camloc 00LWSWMD-18
CC Goujon de bois 00LWSWMD-19
DD Petite attache Camloc 00LWSWMD-20
EE Poignée 00LWSWMD-21
FF Vis M4 x 60 mm 00LWSWMD-22
GG Vis M4 x 12 mm 00LWSWMD-23
HH Vis M4 x 32 mm 00LWSWMD-24
II Glissières de tiroir 00LWSWMD-25
AA BB CC DD EE FF GG
HH II
H
JF
N
L
PM
O
K
I
A
C
B
E
D
K
G
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au dimanche.Vous pouvez également nous con-
tacter à [email protected] ou visiter www.lowespartsplus.com.
Imprimé au Vietnam
Date : 2021-08-18 Rév. 0001-A
GARANTIE LIMITÉE À VIE
Ce produit est garanti à l’acheteur original. En cas de défaut de fabrication ou des matériaux, le
fabricant réparera ou remplacera cet article, à sa discrétion, sans frais. La garantie est nulle si le
produit a été mal assemblé, utilisé inadéquatement, abusé par la surcharge, modi é de quelque
manière que ce soit ou endommagé suite à un accident. La présente garantie n’est pas transférable
et ne couvre pas l’écaillage, les éra ures, la rouille, l’enfoncement ni les autres dommages aux
surfaces du produit. La responsabilité du fabricant se limite à réparer ou remplacer ce produit. Le
fabricant n’est pas responsable des dommages indirects ou accessoires ou de tout autre dommage
ou perte résultant d’un bris du produit.
La présente garantie remplace toute autre garantie expresse. Certaines régions ne permettent pas
l’exclusion ni la limite des dommages indirects ou accessoires et dans de tels cas, la limite
précédente pourrait ne pas s’appliquer. La présente garantie vous donne des recours légaux
particuliers et vous pourriez béné cier d’autres droits qui varient d’une région à l’autre.

welcoming • sophisticated • inspiring
25
ARTÍCULO #3592133
AS21422
Français p. 13
Español p. 25
REPISA DE PARED
26
MODELO #LWSWMD
Número de serie Fecha de compra
ADJUNTAR SU RECIBO AQUÍ
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del
Este. También puedes ponerte en contacto con nosotros en [email protected] o visitar www.low-
espartsplus.com.
ÍNDICE
Funcionamiento del sistema de cerrojo de leva................................................................... 26
Contenido del paquete...................................................................................................... 27
Contenido de herraje..........................................................................................................28
Información de seguridad.................................................................................................... 29
Preparación.........................................................................................................................29
Instrucciones de ensamblaje............................................................................................... 30
Cuidado y mantenimiento................................................................................................. 34
Garantía limitada................................................................................................................ 35
Lista de piezas de repuesto.............................................................................................. 35
FUNCIONAMIENTO DEL SISTEMA DE CERROJO DE LEVA
1. Atornille los pernos de leva a los oricios pequeños pretaladrados en el panel.
2. Introduzca el cerrojo de leva al oricio pretaladrado grande en el panel.
3. Asegúrese de que la echa en el cerrojo de leva señale a los pernos de leva.
4. Una ambos paneles, y asegúrese de que los pernos de leva vayan dentro del ori-
cio pretaladrado en el extremo del panel con cerrojo de leva.
5. Una vez que los pernos de leva estén conectados dentro del cerrojo de leva, tome
el destornillador Phillips y apriete el cerrojo de leva en dirección de las manecillas
del reloj.
DETALLE A DETALLE B
ACCESORIOS
ROSCADOS
POSICIÓN DE BLOQUEO
PANELPANEL
Pernos de
leva
CERROJO
DE LEVA

H
JF
N
L
PM
O
27
K
PIEZA DESCRIPCIÓN CANTIDAD
A Riel superior 1
B Panel superior 1
C Panel central 1
D Panel trasero 1
E Panel lateral izquierdo 1
F Panel lateral derecho 1
G Panel frontal izquierdo 1
H Panel frontal derecho 1
I Panel divisorio izqui-
erdo
1
J Panel divisorio derecho 1
K Panel inferior 1
PIEZA DESCRIPCIÓN CANTIDAD
L Cajón izquierdo 1
M Cajón derecho 1
N Cajón trasero 1
O Frente del cajón 1
P Fondo del cajón 1
I
A
C
B
E
D
K
G
28
Cerrojo de
leva grande
Qty. 16
Perno de leva
Qty. 20
Espiga de
madera
Qty. 30
Pequeña Cer-
rojo de leva
Qty. 4
Tornillo
M4 x 12 mm
Qty. 2
Tornillo
M4 x 32 mm
Qty. 14
Tornillo
M4 x 60 mm
Qty. 2
Manija
Qty. 1
AA BB CC DD EE
FF GG HH
CONTENIDO DEL PAQUETE CONTENIDO DE HERRAJE (no se muestran en tamaño real)

29
Carga máxima 10 lb. (4.5 kg)
Carga máxima 5 lb. (2.2 kg)
30
INSTRUCCIONES DE ENSAMBLAJE
Herraje Utilizado
Herraje Utilizado
1. Introduzca los perno de levas (BB) en el panel fron-
tal del cajón (O), utilizando los tornillo M4 x12 mm (GG)
para apretar la manija (EE).
2. Fije la parte trasera del cajón (N), el lado izquierdo
del cajón (L), el lado derecho del cajón (M), apriete con
tornillo M4 x 32 mm (HH).
3. Inserte el panel inferior del cajón (P) en la parte trasera
del cajón (N), el lado izquierdo del cajón (L) y el lado
derecho del cajón (M).
1
2
3
Perno de leva
Tornillo M4 x 32mm
x 4
x 2
x 1
x 4
BB
HH
HH
BB
EE
GG
O
L
NM
P
Tornillo M4 x 12 mm
GG
Manija
EE
L
NM
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
• No permita que los niños se suban al producto o que jueguen cerca de él.
• Use esta unidad solo para el n para el cual se diseñó. No utilice los estantes como escalera de
tijera.
• Para evitar daños, ensamble este producto sobre una supercie segura, nivelada y resistente.
• Dos o más personas deben trabajar en conjunto para instalar la unidad en la pared.
• Asegúrese de que todos los pernos/tornillo estén bien apretados antes de usar la unidad.
• Revise periódicamente los tornillo/pernos y apriételos si es necesario.
• Carga máxima de cada estante: 10 lb/4.5kg
PREPARACIÓN
ADVERTENCIA
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el pro-
ducto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 60 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): destornillador Phillips, nivel, taladro
eléctrico, broca para taladro de 3/16 pulg, broca para taladro de 3/8 pulg, llave de tuercas, detector
de vigas, lápiz para marcar, cinta métrica, escalera de tijera, y martillo.
ESTA UNIDAD ESTÁ DISEÑADA PARA UTILIZARSE SOLO CON EL PESO MÁXIMO ESPECIFICADO.
EL USO CON PRODUCTOS QUE SUPEREN EL PESO MÁXIMO ESPECIFICADO PUEDE PRODUCIR
INESTABILIDAD Y CAUSAR POSIBLES LESIONES. DISTRIBUYA EL PESO DE MANERA UNIFORME.

31
INSTRUCCIONES DE ENSAMBLAJE
Herraje Utilizado
4. Desde la parte trasera del frente del cajón (O), ensam-
ble con el lado izquierdo del cajón (L) y el lado derecho del
cajón (M), apriete con el cierre pequeña cerrojo de leva
(DD) .
4
5
6
Pequeña Cerrojo de leva x 4
DD
DD M
OL
Lado posterior
Herraje Utilizado
5. Inserte los pernos de leva (BB) en el panel frontal
izquierdo (G), el panel frontal derecho (H), el panel lat-
eral izquierdo (E) y el panel lateral derecho (F).
Perno de leva x 10
BB
BB
BB G
E F
H
Herraje Utilizado
6. Fije el panel frontal izquierdo (G) al panel divisorio
izquierdo (I), el panel frontal derecho (H) al panel divisorio
derecho (J). Apriete con el cerrojo de leva grande (AA).
Cerrojo de leva grande x 2
AA
AA
I J
H
G
32
INSTRUCCIONES DE ENSAMBLAJE
7
8
9
G
H
C
I
D
HH
CC
HH
J
K CC
I
C
J
Herraje Utilizado
Herraje Utilizado
Herraje Utilizado
7. Introduzca las espiga de madera (CC) en el panel cen-
tral (C), y en el panel divisorio izquierdo (I), en el panel
divisorio derecho (J), y en el panel frontal izquierdo (G),
en el panel frontal derecho (H). Fije el panel inferior (K),
apriete con los tornillo M4 x 32 mm (HH) para asegurar la
unidad.
9. Introduzca las espiga de madera (CC) en el panel tra-
sero (D), el panel central (C), el panel inferior (K) y el panel
frontal izquierdo (G), el panel frontal derecho (H). A con-
tinuación, je el panel lateral izquierdo (E), el panel lateral
derecho (F), apriete con los cerrojo de leva grande (AA)
para asegurar la unidad.
8. Inserte las espiga de madera (CC) en el panel central
(C), el panel inferior (K) y el panel divisorio izquierdo (I),
el panel divisorio derecho (J). A continuación, je el panel
trasero (D) y apriételo con los tornillo M4 x 32 mm (HH)
para asegurar la unidad.
Espiga de madera
Cerrojo de leva grande
Tornillo M4 x 32 mm
Espiga de madera
x 8
x 4
x 6
x 4
x 10
x 4
CC
AA
CC
HH
CC
HH
K
Lado posterior
CC
E G
D
K AA
C H F
Espiga de madera
Tornillo M4 x 32 mm

INSTRUCCIONES DE ENSAMBLAJE
11
12
14
33 34
Herraje Utilizado
13.Con un localizador de postes (no incluido), busque dos
ubicaciones de postes en la pared y márquelos con un
lápiz (no incluido). Dibuje una línea de nivel a la altura de
instalación deseada para el estante de la pared. Si no hay
postes disponibles, o si la pared está hecha sin postes, es
su responsabilidad elegir el hardware apropiado. La uni-
dad DEBE estar rmemente jada a la pared por seguri-
dad y para poder optar a la garantía.
14.Fije el estante a la pared en las ubicaciones de los
postes marcados con tornillo M4 x 60 mm (FF).
x 2
FF
Herraje Utilizado
10. Instale el perno de leva (BB) en el panel superior,
inserte las espiga de madera (CC) en el riel superior (A).
Fije el panel superior (B) y el riel superior para asegurar
con tornillo M4 x 32 mm (HH).
11. Inserte las espiga de madera (CC) en el panel trasero
(D) y en el panel lateral izquierdo (E), en el panel lateral
derecho (F). Coloque el panel superior (B) y asegúrelo con
los cerrojo de leva grande (AA).
12. Introduzca el cajón en el conjunto presionando hacia
abajo las palancas de liberación de las guías corredoras y
deslizando el cajón en las pistas de las guías.
x 6
x 2
x 2
BB
HH
CC
Instalación colgante para pared
16 in.
FF
Lado posterior
Lado posterior
Tornillo M4 x 60 mm
JJ
CCAA D
F
E
B
B
A
BB HH
CC
Herraje Utilizado
Espiga de madera
x 10
x 4
AA
CC
Espiga de madera
Tornillo M4 x 32 mm
Perno de leva
10
16 in.
Línea de nivel
Ubicaciones
de los Stud
Viga de madera
Viga de madera
Pared
Pared
13
INSTRUCCIONES DE ENSAMBLAJE
• Revise periódicamente para asegurarse de que todos los componentes estén ubicados de forma
correcta, no presenten daños y de que estén rmemente conectados.
• Use un paño suave y limpio que no raye la supercie al limpiarla.
• Nunca utilice agua para limpiar los muebles, ya que puede provocar daños en el acabado.
• Limpie con un paño húmedo y un limpiador suave. Seque con un paño limpio.
• En el caso de que el mueble se tiña o se dañe durante el uso, le recomendamos que llame a un
profesional para repararlo.
• Mantenga el mueble lejos de la luz solar directa, ya que puede provocar daños en el acabado.
• Es mejor mantener los muebles en un ambiente climatizado. Los cambios extremos de tempera
tura y de humedad pueden ocasionar decoloración, deformación, contracciones y grietas en la
madera.
CUIDADO Y MANTENIMIENTO
Cerrojo de leva grande

36
35
PIEZA DESCRIPCIÓN PIEZA #
A Riel superior 00LWSWMD-01
B Panel superior 00LWSWMD-02
C Panel central 00LWSWMD-03
D Panel trasero 00LWSWMD-04
E Panel lateral izquierdo 00LWSWMD-05
F Panel lateral derecho 00LWSWMD-06
G Panel frontal izquierdo 00LWSWMD-07
H Panel frontal derecho 00LWSWMD-08
I Panel divisorio izquierdo 00LWSWMD-09
J Panel divisorio derecho 00LWSWMD-10
K Panel inferior 00LWSWMD-11
L Cajón izquierdo 00LWSWMD-12
M Cajón derecho 00LWSWMD-13
N Cajón trasero 00LWSWMD-14
O Frente del cajón 00LWSWMD-15
P Fondo del cajón 00LWSWMD-16
AA Cerrojo de leva grande 00LWSWMD-17
BB Perno de leva 00LWSWMD-18
CC Espiga de madera 00LWSWMD-19
DD Pequeña Cerrojo de leva 00LWSWMD-20
EE Manija 00LWSWMD-21
FF Tornillo M4 x 60 mm 00LWSWMD-22
AA BB CC DD EE FF GG
HH II
H
JF
N
L
PM
O
K
I
A
C
B
E
D
K
G
PIEZA DESCRIPCIÓN PIEZA #
GG Tornillo M4 x 12 mm 00LWSWMD-23
HH Tornillo M4 x 32 mm 00LWSWMD-24
II Correderas para cajones 00LWSWMD-25
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puedes
ponerte en contacto con nosotros en [email protected] o visitar www.lowespartsplus.com.
Impreso en Vietnam
Fecha: 2021-08-18 Rev. 0001-A
GARANTIA LIMITADA
Este producto (con exclusión de las repisas) está garantizado para el comprador original. Si hay un
fallo en esta unidad debido a defectos en los materiales o mano de obra, el fabricante reparará o
reemplazará esta unidad a nuestra discreción y sin cargo alguno. La garantía queda anulada si el
producto ha sido ensamblado incorrectamente, utilizado incorrectamente por la sobrecarga, de
alguna forma alterada o dañada debido a un accidente. Esta garantía no es transferible y no cubre
astillado, descamación, arañazos, óxido, abolladuras u otros daños a las super cies de este
producto. La responsabilidad del fabricante se limita a la reparación o sustitución de este producto.
El fabricante no es responsable de daños consecuentes, incidentales o de otra, o pérdidas
resultantes de la falla del producto.
Esta garantía está en lugar de cualquier otra garantía expresa. Algunos estados no permiten la
exclusión o limitación de daños incidentales o consecuentes, por lo que la limitación anterior puede
no ser aplicable en su caso. Esta garantía le otorga derechos legales especí cos y usted puede
tener otros derechos que varían de estado a estado.
