Allen + Roth WSL36KSG User manual

1
ITEM # 5125798,5125783
MODEL # WSL36KSG,WSL36KSW
Français p. 7
Español p. 13
Kitchen Shelf
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
Lowes.com/allenandroth
welcoming • sophisticated • inspiring

32
PACKAGE CONTENTS HARDWARE CONTENTS (shown not actual size)
PREPARATION
SAFETY INFORMATION
WARNING
CAUTION
K
PART DESCRIPTION QUANTITY
A Shelf 1
B Shelf Bracket 2
M4 x 45 mm
Wood Screw
Qty. 6
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 20 minutes
Tools Required for Assembly (not included): Stud nder, Phillips screwdriver, Power drill,
3/16 in. Drill Bit, 3/8 in. Drill Bit.
• Maximum weights indicated. Use with other products or products heavier than the maximum
weights indicated may result in instability, causing possible injuries.
• Shelf maximum load: 10 lbs.
• Unit must be attached securely to the wall for safety and stability.
M4 x 25 mm
Screw
Qty. 4
AA BB CC
A
A
B
A
Drywall Anchor
(not shown to size)
Qty. 6
Lowes.com/allenandrothLowes.com/allenandroth

54

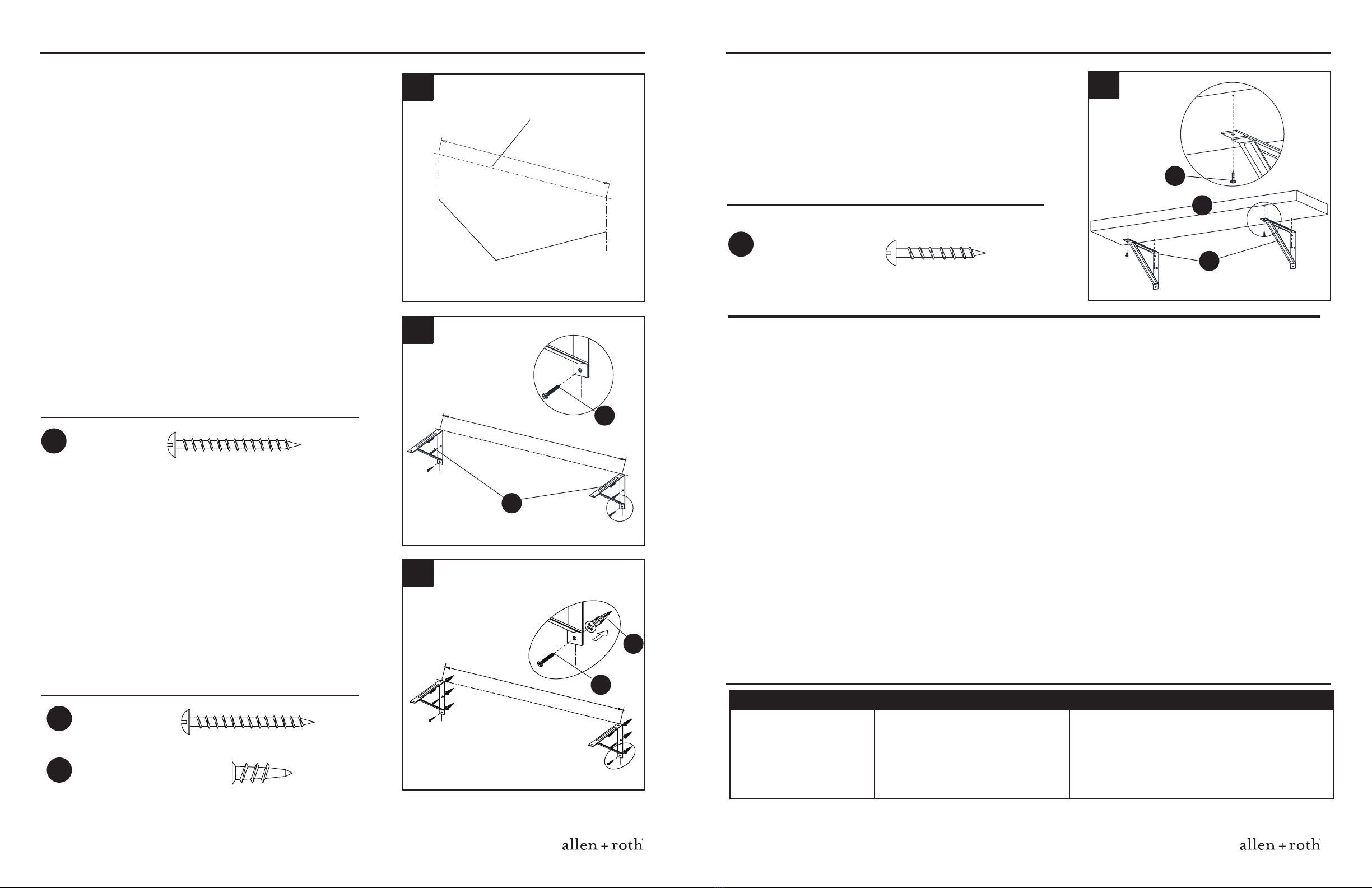

ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS
Hardware Used
Hardware Used
Hardware Used
1. For wooden stud wall installations, Using a stud
nder (not included), nd 2 stud locations in the wall
and mark them with a pencil (not included). Draw a
level line at the desired installation height for shelf (A).
4. Attach shelf (A) to shelf brackets (B) from
underneath using M4 x 25 mm screws (BB).
2. Secure shelf brackets (B) to the wall at marked
stud locations with M4 x 45 mm wood screws (AA).
3. For drywall installations, drill a 3/8 in. pilot hole and
then marked location and insert drywall anchor (CC) until
ush in the hole. Secure shelf brackets (B) to the wall
over the anchor with M4 x 45 mm wood screws (AA).
1
2
4
3
M4 x 45 mm
Wood Screw
M4 x 45 mm
Wood Screw
Drywall Anchor
x 6
x 6
x 6
AA
AA
CC
B
AA
AA
CC
B
BB
A
BB M4 x 25 mm Screw x 4
Level Line
Stud Locations
24 in.
24 in.
24 in.
CARE AND MAINTENANCE
• Periodically check to make certain all components are properly positioned, free from damage and
rmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may damage to the nish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• In the event the furniture is stained or otherwise damaged during use, it is recommended you call a
professional to repair the furniture.
• Keep product away from direct sunlight as it may damage the nish.
• It is best to keep the furniture in a climate-controlled environment. Extreme temperature and
humidity changes can cause fading, warping, shrinking and splitting of wood.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
The shelf is tilting. The shelf brackets are not
installed at the same level.
Use a quality level to ensure the brackets
are level with each other.
Option #1
Option #2
Lowes.com/allenandrothLowes.com/allenandroth

6
PART DESCRIPTION PART #
A Shelf *00WSL36KSG/W-1
B Shelf Bracket *00WSL36KS-2
AA M4 x 45 mm Wood Srcew *00WSL36KS-3
BB M4 x 25 mm Wood Srcew *00WSL36KS-4
CC Drywall Anchor *00WSL36KS-5
Complete Hardware *00WSL36KSG/W-6
REPLACEMENT PARTS LIST
A
BA
Printed in Vietnam
AA BB CC
This product is warranted to the original purchaser. If there is a failure in this unit due to defects
in materials or workmanship, the manufacturer will repair or replace this item at our discretion
without charge. Warranty is void if product has been assembled incorrectly, misused, abused by
overloading, altered in any way or damaged due to accident. This warranty is not transferable and
does not cover chipping, aking, scratches, rust, dents, or other damages to the surfaces of this
product. Responsibility of the manufacturer is limited to repair or replacement of this product. The
manufacturer is not responsible for consequential, incidental, or other damages or losses resulting
from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This
warranty gives you specic legal rights and you may have other rights which vary from state to state.
LIMITED LIFETIME WARRANTY
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Friday.
Lowes.com/allenandroth

7
ARTICLE NO 5125798,5125783
MODÈLE WSL36KSG,WSL36KSW
Français p. 7
Español p. 13
Tablette de cuisine
Numéro de série Date d'achat
ATTACHEZ VOTRE REÇU ICI
welcoming • sophisticated • inspiring
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
Lowes.com/allenandroth

98

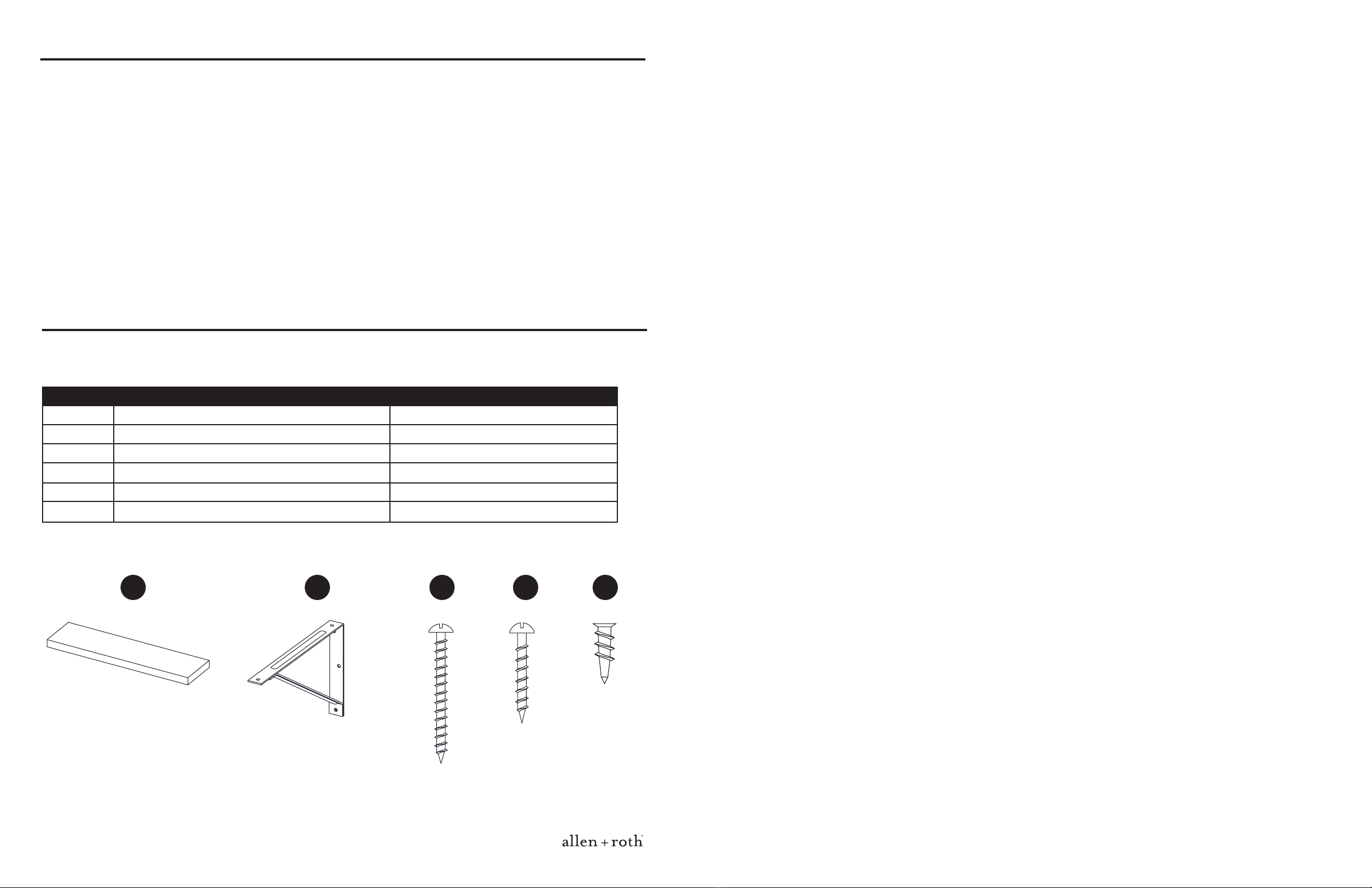

CONTENU DE L’EMBALLAGE QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)
PRÉPARATION
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
ATTENTION
K
PIÈCE DESCRIPTION QUANTITÉ
A Tablette 1
B Support pour tablette 2
Vis M4 de
45 mm
Qté. 6
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter
d’assembler, d’utiliser ou d’installer le produit.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif: 20 minutes
Outils nécessaires pour l’assemblage (non inclus) : détecteur de montants, tournevis cruciforme,
perceuse électrique, foret de 3/16 po, foret de 3/8 po.
• Cet article ne peut supporter que la charge maximale indiquée. Le fait d’utiliser cette unité avec
d’autres articles ou avec des articles dont le poids excède la charge maximale indiquée peut en-
traîner de l’instabilité et causer des blessures.
• Charge maximale de la tablette : 4.5 kg.
• La tablette doit être xée solidement au mur an d’assurer un soutien sécuritaire.
Vis M4 de
25 mm
Qté. 4
AA BB CC
A
A
B
A
Ancrages de cloison sèche
(grandeur non réelle)
Qté. 6
Lowes.com/allenandrothLowes.com/allenandroth

1110

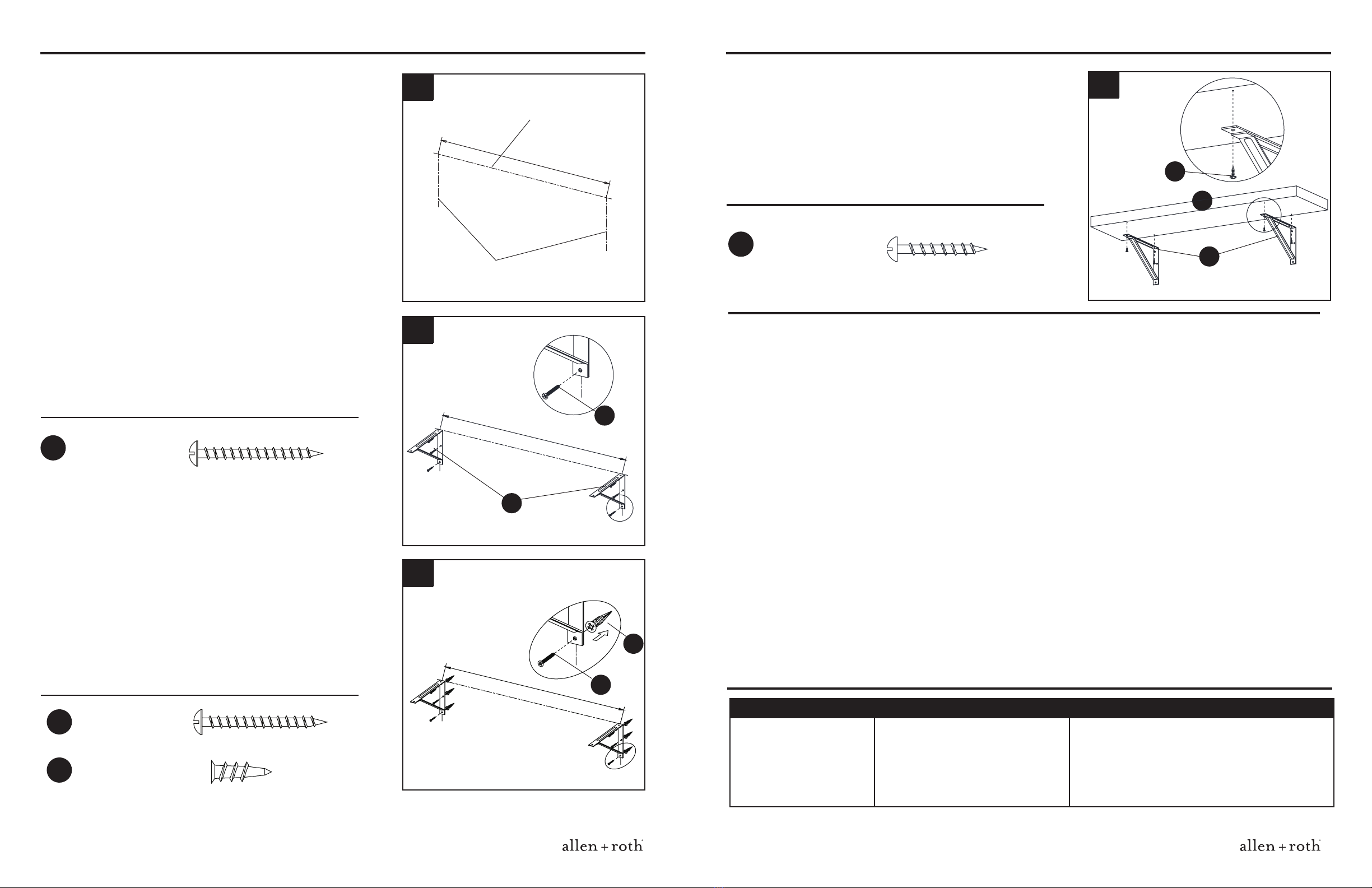

INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
1. Pour les installations murales sur montants de bois,
utilisez un localisateur de montant (non compris) pour
trouver deux montants dans le mur et marquez leur
emplacement avec un crayon (non compris). Tracez
une ligne de niveau à la hauteur où la tablette doit être
installée (A).
4. Fixez la tablette (A) aux supports pour tablette (B)
à partir du dessous à l’aide de vis M4 de 25 mm (BB).
2. Fixez les supports pour tablette (B) au mur aux
endroits marqués correspondant à l’emplacement des
montants à l’aide de vis à bois M4 de 45 mm (AA).
3. Pour les cloisons sèches, perforez un trou de guidage
de 3/8 po, puis insérez les ancrages de cloison sèche
(CC) jusqu’à ce qu’ils soient encastrés à plat contre le mur.
Fixez les supports de tablettes (B) au mur, au-dessus des
ancrages, en utilisant des vis à bois de M4 x 45 mm (AA).
1
2
4
3
Vis M4 de
45 mm
Vis M4 de
45 mm
Ancrages de
cloison sèche
x 6
x 6
x 6
AA
AA
CC
B
AA
AA
CC
B
BB
A
BB Vis M4 de 25 mm x 4
Ligne de nivellement
Montants
24 in
24 in
24 in
ENTRETIEN
• Vériez périodiquement si les composants sont bien positionnés, en bon état et fermement montés.
• Utilisez un linge doux et propre qui n’égratignera pas la surface lorsque vous époussetterez
l’article.
• N’utilisez jamais d’eau pour nettoyer l’article puisque vous risqueriez d’endommager le ni.
• Nettoyez l’article à l’aide d’un linge humide et d’un nettoyant doux. Essuyez-le à l’aide d’un linge
propre.
• Si l’article est taché ou endommagé de quelque façon durant son utilisation, il est recommandé
d’appeler un professionnel pour le faire réparer.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le ni.
• Il est préférable que l’article soit gardé dans un endroit à température contrôlée. Les variations
d’humidité et de température importantes peuvent décolorer, déformer, contracter et même fendre le
bois.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
La tablette est
inclinée.
Les supports muraux et les
supports pour tablette ne
sont pas installés à la même
hauteur.
Utilisez un bon niveau pour vous assurer
que les supports sont à la même hauteur.
Option no1
Option no2
Lowes.com/allenandrothLowes.com/allenandroth

12
PIÈCE DESCRIPTION NO DE PIÈCE
A Tablette *00WSL36KSG/W-1
B Support pour tablette *00WSL36KS-2
AA Vis M4 de 45 mm *00WSL36KS-3
BB Vis M4 de 25 mm *00WSL36KS-4
CC Ancrages de cloison sèche *00WSL36KS-5
Quincaillerie complètev *00WSL36KSG/W-6
LISTE DE PIÈCES DE REMPLACEMENT
Imprimé au Vietnam
Ce produit est garanti pour l'acheteur initial. Si l'article comporte des défauts de fabrication ou de
main-d’oeuvre, le fabricant le réparera ou le remplacera, à sa discrétion, sans frais. La garantie est
nulle si l'article a été assemblé incorrectement, a été mal utilisé, endommagé par une surcharge,
altéré de quelque façon que ce soit ou endommagé par un accident. Cette garantie n'est pas
transférable et ne couvre pas l'écaillage, les égratignures, la rouille, les bosselures ou d'autres
dommages sur les surfaces de ce produit. La responsabilité du fabricant se limite à la réparation
ou au remplacement de cet article. Le fabricant n'est pas responsable des dommages indirects,
accessoires ou d'autres dommages ou pertes résultant de la défectuosité du produit.
Cette garantie remplace toutes les autres garanties expresses ou implicites. Certaines juridictions
ne permettent pas l'exclusion ou la limitation des dommages indirects ou accessoires de sorte qu'il
est possible que cette limitation ne s'applique pas à vous. Cette garantie vous donne des droits
légaux spéci ques et vous pouvez également avoir d'autres droits, lesquels varient d'une région à
l'autre.
GARANTIE À VIE LIMITÉE
Lowes.com/allenandroth
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
A
BA AA BB CC

13
ARTÍCULO # 5125798,5125783
MODELO # WSL36KSG,WSL36KSW
Français p. 7
Español p. 13
Estante para la cocina
Número de serie Fecha de compra
ADJUNTAR SU RECIBO AQUÍ
welcoming • sophisticated • inspiring
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-866-439-9800, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
Lowes.com/allenandroth

1514
CONTENIDO DEL PAQUETE ADITAMENTOS (no se muestran en tamaño real)
PREPARACIÓN
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
PRECAUCIÓN
K
PIEZA DESCRIPCIÓN CANTIDAD
A Repisa 1
B Abrazadera para estante 2
Tornillo
M4 x 45 mm
Cant. 6
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 20 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): detector de vigas, destornillador
Phillips, taladro eléctrico, broca para taladro de 3/16 pulg, y de 3/8 pulg.
• Pesos máximos especicados. El uso con otros productos o con productos más pesados que la
capacidad máxima indicada puede ocasionar inestabilidad y posibles lesiones.
• Carga máxima de la repisa: 4.5 kg.
• La unidad debe estar sujeta de manera rme a la pared por seguridad.
Tornillo
M4 x 25 mm
Cant. 4
AA BB CC
A
A
B
A
Ancla de expansión de
pared (no se muestra en
tamaño real)
Cant. 6
Lowes.com/allenandrothLowes.com/allenandroth

1716
INSTRUCCIONES DE ENSAMBLAJE INSTRUCCIONES DE ENSAMBLAJE
Aditamentos usados
Aditamentos usados
Aditamentos usados
1. Para las instalaciones de pared con barrote de
madera, usar un buscador de barrote (no incluido),
encontrar 2 lugares con barrote en la pared y marcar
con un lápiz (no incluido). Dibujar una línea de nivel a
la altura de instalación deseada para la repisa (A).
4. Fije la repisa (A) a los soportes de repisa (B) por
debajo con los tornillos M4 x 25 mm (BB).
2. Fije los soportes de repisa (B) a la pared en las
ubicaciones marcadas de las vigas con los tornillos
para madera M4 x 45 mm (AA).
3. Para las instalaciones con paredes de tablaroca,
perfore un agujero de 3/8” como guía y en la ancla de
expansión de pared (CC) para paredes de hoja de yeso
(tablaroca) hasta que quede al ras en el agujero. Asegure
los soportes de repisa (B) a la pared sobre el ancla con
los tornillos M4 x 45 mm para madera (AA).
1
2
4
3
Tornillo
M4 x 45 mm
Tornillo
M4 x 45 mm
Ancla de expansión
de pared
x 6
x 6
x 6
AA
AA
CC
B
AA
AA
CC
B
BB
A
BB Tornillo
M4 x 25 mm x 4
Línea de nivel
Ubicaciones de vigas
24 pulg/60.96 cm
24 pulg/60.96 cm
24 pulg/60.96 cm
CUIDADO Y MANTENIMIENTO
• Revise periódicamente para asegurarse de que todos los componentes estén ubicados de forma
correcta, no presenten daños y de que estén rmemente conectados.
• Use un paño suave y limpio que no raye la supercie al limpiarla.
• Nunca utilice agua para limpiar los muebles, ya que puede provocar daños en el acabado.
• Limpie con un paño húmedo y un limpiador suave. Seque con un paño limpio.
• En caso de que el mueble se tiña o se dañe durante el uso, le recomendamos que llame a un
profesional para repararlo.
• Mantenga el producto lejos de la luz solar directa, ya que puede provocar daños en el acabado.
• Es mejor mantener los muebles en un ambiente climatizado. Los cambios extremos de
temperatura y de humedad pueden ocasionar decoloración, deformación, contracciones y grietas en
la madera.
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El estante está
inclinado.
Las abrazaderas de pared y
las abrazaderas para repisa no
se instalaron al mismo nivel.
Use un nivel de calidad para asegurarse
de que las abrazaderas están al mismo
nivel.
Opción 1
Opción 2
Lowes.com/allenandrothLowes.com/allenandroth

18
PIEZA DESCRIPCIÓN PIEZA #
A Repisa *00WSL36KSG/W-1
B Abrazadera para estante *00WSL36KS-2
AA Tornillo M4 x 45 mm *00WSL36KS-3
BB Tornillo M4 x 25 mm *00WSL36KS-4
CC Ancla de expansión de pared *00WSL36KS-5
Herraje completo *00WSL36KSG/W-6
REEMPLAZO DE LAS PIEZAS
Impreso en Vietnam
Este producto (con exclusión de las repisas) está garantizado para el comprador original. Si hay
un fallo en esta unidad debido a defectos en los materiales o mano de obra, el fabricante reparará
o reemplazará esta unidad a nuestra discreción y sin cargo alguno. La garantía queda anulada
si el producto ha sido ensamblado incorrectamente, utilizado incorrectamente por la sobrecarga,
de alguna forma alterada o dañada debido a un accidente. Esta garantía no es transferible y no
cubre astillado, descamación, arañazos, óxido, abolladuras u otros daños a las super cies de este
producto. La responsabilidad del fabricante se limita a la reparación o sustitución de este producto.
El fabricante no es responsable de daños consecuentes, incidentales o de otra, o pérdidas
resultantes de la falla del producto.
Esta garantía está en lugar de cualquier otra garantía expresa. Algunos estados no permiten la
exclusión o limitación de daños incidentales o consecuentes, por lo que la limitación anterior puede
no ser aplicable en su caso. Esta garantía le otorga derechos legales especí cos y usted puede
tener otros derechos que varían de estado a estado.
GARANTIA LIMITADA
A
BA AA BB CC
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
1-866-439-9800, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
