Allen + Roth WSWS-VWU1C User manual

1
MODEL #WSWS-VWU1C, #WSWS-VWU1W
#WSWS-VWU1P, #WSWS-VWU1S
ITEM #0339212, #0339213, #0339214, #0339215
VENTILATED WOOD
TOWER
ATTACH YOUR RECEIPT HERE
Serial Number______________________ Purchase Date _______________________
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
Français p. 11
Español p. 21

2
PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
AWall Hanging Cleat 2
BSide Panel (Left) 1
CSide Panel (Right) 1
DFixed Shelf 3
EAdjustable Shelf 2
FMounting Cleat 2
GWood Support 2
HInstallation Template 1
A
A
B
D
E
F
D
D
E
F
G
C
H

3
? 8x30mm Wood Pins Qty.8
M6 Nuts Qty.4
FF
GG
HARDWARE CONTENTS
AA BB
EE FF HH
II
M6 x 40 mm
Bolt
Qty. 12
M6 x 60 mm
Bolt
Qty. 4
Shelf Pin
Qty. 8
M3.5 x 12 mm
Wood Screw
Qty. 8
M8 x 30 mm
Wood Dowel
Qty. 8
M6 Barrel Nut
Qty. 4
Lock
Washer
Qty. 16
Small Flat
Washer
Qty. 16
CC DD
Large Flat Washer
Qty. 4
JJ
GG
Touch Up Pen(1)
KK
Touch-up Pen
Qty. 1
(not included for Item #0339214)
M4 Allen
Wrench
Qty. 1
LL
M8 x 2-1/2 in.
Lag Bolt
Qty. 4+1 extra

4

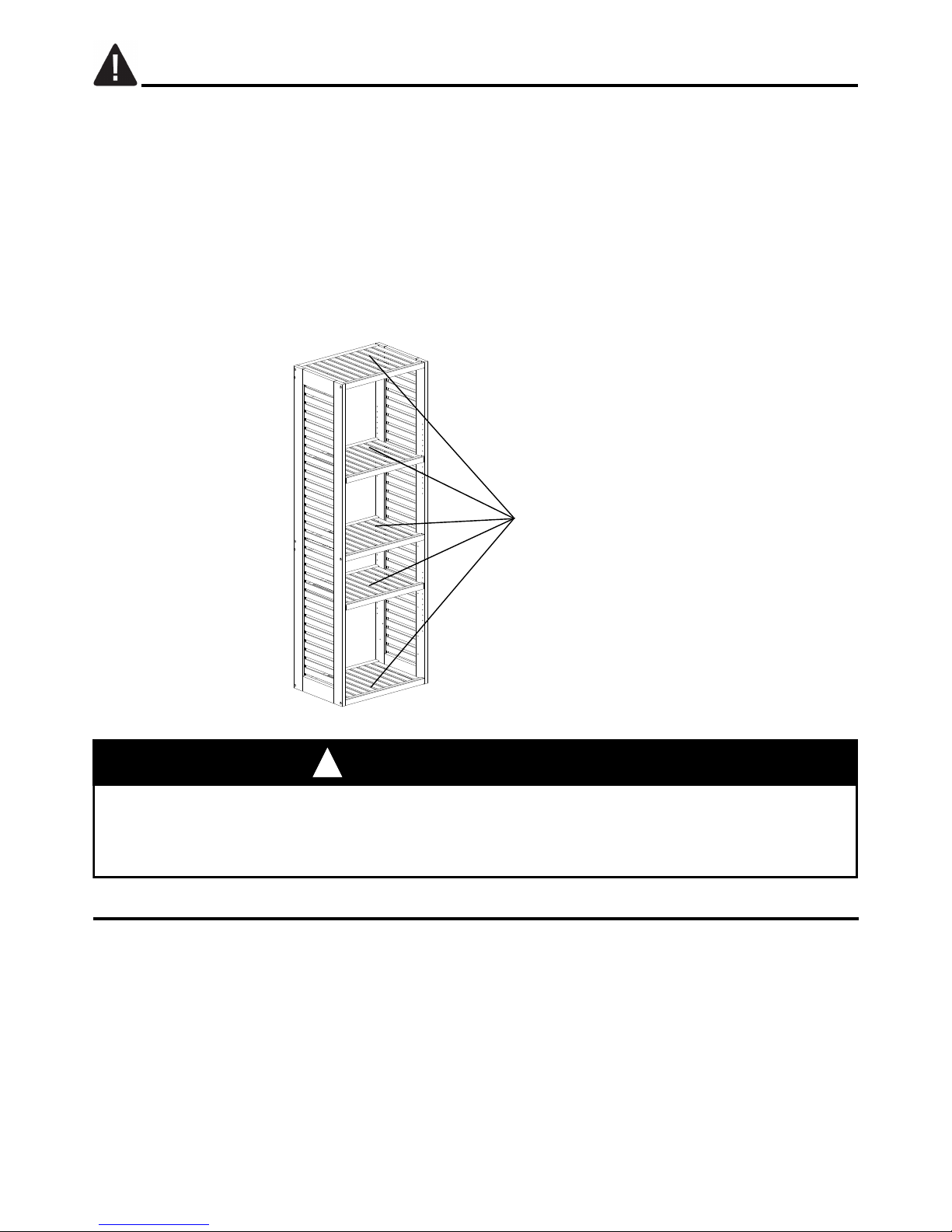

SAFETY INFORMATION
Tools Required for Assembly (not included): 1/2 in. Socket Wrench, Phillips Screwdriver, Power
Drill, 3/16 in. Drill Bit, 3/8 in. Drill Bit, Level, Stud Finder, Marking Pencil, Tape Measure, Step
Ladder, and Hammer.
MAXIMUM LOAD: 30 lbs. (13.6 kg)
Please read and understand this entire manual before attempting to assemble, operate or install
the product. If you have any questions regarding the product, please call customer service at
1-866-439-9800, 8:00 a.m. - 8:00 p.m., EST, Monday - Friday.
1. Do not allow children to climb or play in or around this product.
2. Use this unit for its intended purpose only. Do not use shelves as step ladder.
3. To avoid damage, assemble the product on a sturdy, level and protective surface.
4. Two or more persons must work together to install the unit onto the wall.
5. Make sure all bolts/screws are tightly fastened before the unit is used.
6. Check bolts/screws periodically and tighten them if necessary.
PREPARATION
Before beginning assembly of this product, make sure all parts are present. Compare parts with
package contents list and hardware contents above. If any part is missing or damaged, do not
attempt to assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 60 minutes
THIS UNIT IS INTENDED FOR USE ONLY WITH THE MAXIMUM WEIGHTS INDICATED. USE
WITH PRODUCTS HEAVIER THAN THE MAXIMUM WEIGHTS INDICATED MAY RESULT IN
INSTABILITY CAUSING POSSIBLE INJURY. DISTRIBUTE WEIGHT EVENLY.
WARNING
!

5
Step 2
BB
x 2
HH Barrel Nut
x 6
AA M6 x 40 mm
Bolt
x 2
Step 1
M8 x 30 mm
Wood dowel
x 8
? 8x30mm Wood Pins Qty.8
M6 Nuts Qty.4
FF
GG
M6 x 60 mm
Bolt
GG
GG
F
GG
Lock Washer
x 8
CC
Small Flat Washer
x 8
DD
ASSEMBLY INSTRUCTIONS
GG
GG
F
BB HH
FD
D
HH
AA DD
CC
AA DD
CC
AA
DD
CC
DD
CC
D
F
AA
F
D
CC
DD
BB
BB
B
HH
B
CC
DD
Beveled edge facing
bottom of unit

6
ASSEMBLY INSTRUCTIONS
EE
Step 3
Step 4
EE Shelf Pin
x 8
EE
EE
BB
x 2
HH Barrel Nut
x 6
AA M6 x 40 mm
Bolt
x 2
? 8x30mm Wood Pins Qty.8
M6 Nuts Qty.4
FF
GG
M6 x 60 mm
Bolt
Lock Washer
x 8
CC
Small Flat Washer
x 8
DD
E
E
AA
DD CC
BB
DD
CC
BB
DD CC
AA
DD CC
AA
DD CC
HH
C AA
BB
DD
CC
AA
DD CC
HH
HH

7
ASSEMBLY INSTRUCTIONS
Step 5
Wood support assembly
FF M3.5 x 12 mm
Wood screw
x 8
NOTE: Attach the wood support
(G) to inside of the unit as a
reinforcement for attaching the
expandable pole kit (sold
separately) at the opposite side.
Please place the pole holder at
the middle of the wood support.
Please disregard this step if you
only serve the unit as a single
tower.
Step 6
Wall Hanging installation
Large Flat Washer
x 4
M8 x 2-1/2 in. Lag Bolt
x 4
II
JJ
Position the provided installation
template (H) on desired location
and carefully follow the directions
on template to mark the installing
holes. Make sure the bottom two
installing holes location are more
than 30 ½ in. from the floor. Drill
holes 2-1/2 in. deep with a 3/16 in.
drill bit at the marked location.
Expandable pole kit
(sold separately)
FF
G
G
16 in.
(40.6 cm)
II
JJ
II
JJ
A
Beveled edge
facing up
Wooden Stud
A
Installing Hole
Installation
Template
Minimum 30 ½ in.
(77.47 cm)
40.6 in.
(103.2 cm)

8
ASSEMBLY INSTRUCTIONS

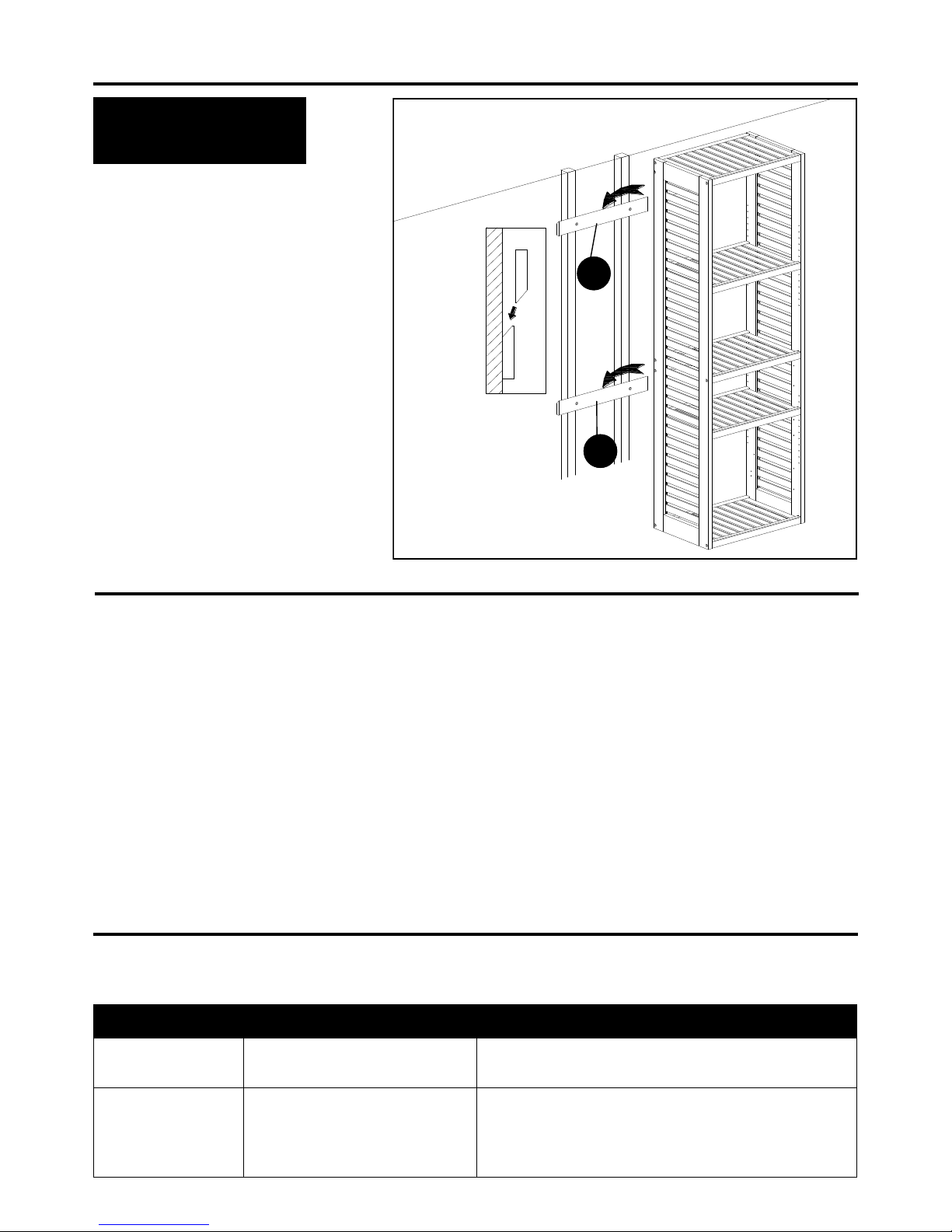

Step 7
Wall Hanging installation
NOTE: TWO OR MORE PERSONS
MUST WORK TOGETHER TO
INSTALL THE UNIT ONTO THE
WALL.
A
A
 Periodically check to make certain all components are properly positioned, free from damage
and firmly connected.
 Use a soft, clean cloth that will not scratch the surface when dusting.
 Never use water to clean your furniture as it may cause damage to the finish.
 Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
 In the event that your furniture is stained or otherwise damaged during use, it is recommended
that you call a professional to repair the furniture.
 Keep furniture away from direct sunlight as it may damage the finish.
 It is best to keep the furniture in a climate-controlled environment. Extreme temperature and
humidity changes can cause fading, warping, shrinking and splitting of wood.
 Touch-up pen (LL) has been provided (except in Item #0339214) to repair any small nicks or
scratches that may occur during assembly or shipping.
 If Item #0339214 is damaged and touch-up is required, please apply a quality wood polish to
the damaged surface.
CARE AND MAINTENANCE
TROUBLESHOOTING
If you have any questions regarding the product, please call our customer service department at
1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Closet tower tilted The wall hanging cleats are
not level.
Reinstall the wall hanging cleats and ensure
they are level.
Closet tower can
not hang on the
wall
The mounting holes location
are not correct.
Reinstall wall hanging cleats; make sure the
space between two wall hanging cleats is 40.6
in. and the bottom two mounting holes location
is more than 30-1/2 in. from the floor.

9
This product (exclusive of shelves) is warranted to the original purchaser. If there is a failure in this
unit due to defects in materials or workmanship, the manufacturer will repair or replace this item at
our discretion without charge. Warranty is void if product has been assembled incorrectly,
misused, abused by overloading, altered in any way or damaged due to accident. This warranty is
not transferable and does not cover chipping, flaking, scratches, rust, dents, or other damages to
the surfaces of this product. Responsibility of the manufacturer is limited to repair or replacement
of this product. The manufacturer is not responsible for consequential, incidental, or other
damages or losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation may not apply to you.
This warranty gives you specific legal rights and you may have other rights which vary from state
to state.
LIMITED LIFETIME WARRANTY
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Friday.
PART DESCRIPTION PART #
AWall Hanging Cleat *WSWS-VWU1C/W/P/S-1-WHC
BSide Panel (Left) *WSWS-VWU1C/W/P/S-2-SPL
CSide Panel (Right) *WSWS-VWU1C/W/P/S-3-SPR
DFixed Shelf *WSWS-VWU1C/W/P/S-4-FS
EAdjustable Shelf *WSWS-VWU1C/W/P/S-5-AS
FMounting Cleat *WSWS-VWU1C/W/P/S-6-MC
GWood Support *WSWS-VWU1C/W/P/S-7-WS
HInstallation Template *WSWS-VWU1C/W/P/S-8-IT
AA M6 x 40 mm Bolt *WSWS-VWU1C/W/P/S-9-40B
BB M6 x 60 mm Bolt *WSWS-VWU1C/W/P/S-10-60B
CC Lock Washer *WSWS-VWU1C/W/P/S-11-LW
DD Small Flat Washer *WSWS-VWU1C/W/P/S-12-SFW
EE Shelf Pin *WSWS-VWU1C/W/P/S-13-SP
FF M3.5 x 12 mm Wood Screw *WSWS-VWU1C/W/P/S-14-M3.5x12WS
GG M8 x 30 mm Wood Dowel *WSWS-VWU1C/W/P/S-15-M8x30WD
HH M6 Barrel Nut *WSWS-VWU1C/W/P/S-16-M6BN
II M8 x 2-1/2 in. Lag Bolt *WSWS-VWU1C/W/P/S-17-2 ½ LB
JJ Large Flat Washer *WSWS-VWU1C/W/P/S-18-LFW
KK M4 Allen Wrench *WSWS-VWU1C/W/P/S-19-M4AW
LL Touch-up Pen *WSWS-VWU1C/W/P/S-20-TUP
Complete Hardware *WSWS-VWU1C/W/P/S-21-CH

10
? 8x30mm Wood Pins Qty.8
M6 Nuts Qty.4
FF
GG
AA BB
EE FF HH
II
CC DD
JJ
GG
Touch Up Pen(1)
LL
A
A
B
D
E
F
D
DE
F
G
C
H
Printed in Vietnam
KK

11
MODÈLE NO WSWS-VWU1C, WSWS-VWU1W
WSWS-VWU1P, WSWS-VWU1S
ARTICLES NO 0339212, 0339213, 0339214, 0339215
TOUR EN BOIS VENTILÉE
JOINDRE VOTRE REÇU ICI
Numéro de série____________________ Date d'achat _______________________
Question, problèmes, pièces manquantes ? Avant de retourner au détaillant,
communiquer avec notre service àla clientèle au 1-866-439-9800 entre 8 h 00 et 20 h 00,
Heure de l'Est, du lundi au vendredi.

12
PIÈCE DESCRIPTION QUANTITÉ
ATasseau de suspension 2
BPanneau latéral (gauche) 1
CPanneau latéral (droit) 1
DTablette fixe 3
ETablette réglable 2
FTasseau de montage 2
GSupport en bois 2
HGabarit d'installation 1
H
CONTENU DE LA BOÎTE
A
A
B
D
E
F
D
D
E
F
G
C

13
? 8x30mm Wood Pins Qty.8
M6 Nuts Qty.4
FF
GG
CONTENU DE LA QUINCAILLERIE
AA BB
EE FF HH
II
Boulon
M6 x 40 mm
Qté12
Boulon
M6 x 60 mm
Qté4
Taquet de
tablette
Qté8
Vis àbois
M3.5 x 12 mm
Qté8
Goujon de bois
M8 x 30 mm
Qté8
Écrou cylindrique
M6
Qté4
Rondelle frein
Qté16
Petite
rondelle plate
Qté16
CC DD
Grande rondelle
plate
Qté4
JJ
GG
Touch Up Pen(1)
KK
Crayon àretouche
Qté1
(non inclus pour l'article
no0339214 )
Cléhexagonale
M4
Qté1
LL
Tire-fond
M8 x 2 ½ po
Qté4+1 extra

14
CONSIGNES DE SÉCURITÉ
CHARGE MAXIMALE : 13,6 KG (30 LB)
Lire et comprendre le présent guide avant de procéder au montage, àl'utilisation ou à
l'installation du produit. Pour toute question sur le produit, appeler le service àla clientèle
au 1-866-439-9800 entre 8h00 et 20h00, Heure de l'Est, du lundi au vendredi.
1. Ne pas laisser les enfants grimper ni jouer sur ou autour de ce produit.
2. Utiliser cette unitépour l'usage viséseulement. Ne pas utiliser les tablettes pour grimper.
3. Pour éviter les dommages, assembler le produit sur une surface solide, de niveau et
protégée.
4. Au moins deux personnes doivent travailler ensemble pour installer l'unitésur le mur.
5. S'assurer que tous les boulons et les vis soient serrés àfond avant d'utiliser l'unité.
6. Vérifier les boulons et les vis régulièrement et serrer, au besoin.
CETTE UNITÉ EST DESTINÉE À ÊTRE UTILISÉE UNIQUEMENT AVEC LES POIDS
MAXIMAUX INDIQUÉS. L'UTILISATION AVEC DES PRODUITS PLUS LOURDS QUE LES
POIDS MAXIMAUX INDIQUÉS PEUT RENDRE L'UNITÉ INSTABLE ET CAUSER DES
BLESSURES. RÉPARTIR LE POIDS ÉGALEMENT.
AVERTISSEMENT
!
Outils requis pour le montage (non inclus) : cléàdouille 1,3 cm (1/2 po), tournevis àpointe
cruciforme, perceuse, mèche 4,8 mm (3/16 po), mèche 9,5 mm (3/8 po), niveau, détecteur de
montant, crayon, ruban àmesurer, échelle et marteau.
PRÉPARATION
Avant de débuter l'installation du produit, s'assurer d'avoir toutes les pièces. Comparer les
pièces avec la liste des pièces et de la quincaillerie. En cas de pièce manquante ou
endommagée, ne pas tenter d'assembler, d'installer ni d'utiliser le produit. Communiquer
avec le service àla clientèle pour obtenir des pièces de remplacement.
Durée approximative du montage : 60 minutes

15
Étape 2
BB
x 2
HH Écrou cylindrique
x 6
AA Boulon
M6 x 40 mm
x 2
Étape 1
Goujon de bois
M8 x 30 mm
x 8
? 8x30mm Wood Pins Qty.8
M6 Nuts Qty.4
FF
GG
Boulon
M6 x 60 mm
GG
GG
F
GG
Rondelle frein
x 8
CC
Petite rondelle plate
x 8
DD
DIRECTIVES DE MONTAGE
GG
GG
F
Bordure biseautéface
vers le bas de l'unité
BB HH
FD
D
HH
AA DD
CC
AA DD
CC
AA
DD
CC
DD
CC
D
F
AA
F
D
CC
DD
BB
BB
B
HH
B
CC
DD

16
DIRECTIVES DE MONTAGE
Étape 3
Étape 4
EE Taquet de tablette
x 8
BB
x 2
HH Écrou cylindrique
x 6
AA Boulon
M6 x 40 mm
x 2
? 8x30mm Wood Pins Qty.8
M6 Nuts Qty.4
FF
GG
Boulon
M6 x 60 mm
Rondelle frein
x 8
CC
Petite rondelle plate
x 8
DD
EE
EE
EE
E
E
AA
DD CC
BB
DD
CC
BB
DD CC
AA
DD CC
AA
DD CC
HH
C AA
BB
DD
CC
AA
DD CC
HH
HH

17
DIRECTIVES DE MONTAGE
Étape 5
Montage du support
de bois
FF Vis àbois
M3.5 x 12 mm
x 8
NOTE : Fixer le support de bois
(G) àl'intérieur de l'unitécomme
renforcement pour fixer la tringle
extensible (vendue séparément)
àl'autre extrémité. Placer le
support de tringle au centre du
support en bois. Ignorer cette
étape si l'unitéest utilisée
comme tour uniquement.
Étape 6
Installation murale
Grande rondelle plate
x 4
Tire-fond M8 x 2 ½ po
x 4
II
JJ
Placer le gabarit d'installation (H)
fourni àl'emplacement désiréet
suivre attentivement les directives
sur le gabarit pour marquer
l'emplacement des trous. S'assurer
que l'emplacement des deux trous
inférieurs soit àune distance d'au
moins 30 ½ po du plancher.
Percer des trous de 2 ½ po de
profondeur avec une mèche 3/16
po àl'emplacement indiqué.
Tringle extensible
(vendue séparément)
FF
G
G
16 po.
(40,6 cm)
II
JJ
II
JJ
A
Bordure biseautée
vers le haut
Montant de bois
A
Trous pour installation
Gabarit
d'installation
40,6 po.
(103,2 cm)
Au moins 30 ½ po
(77,47 cm)

18
DIRECTIVES DE MONTAGE
Étape 7
Installation murale
NOTE : AU MOINS DEUX
PERSONNES DOIVENT
TRAVAILLER ENSEMBLE POUR
INSTALLER L'UNITÉ AU MUR.
 Vérifier régulièrement la position, l'intégritéet la soliditéde tous les composants.
 Utiliser un linge doux et propre qui ne rayera pas la surface lors de l'époussetage.
 Ne jamais utiliser d'eau pour nettoyer le meuble car elle pourrait en endommager le fini.
 Essuyer avec un linge humide et un nettoyant doux. Sécher avec un linge propre.
 Dans le cas oùle meuble serait tachéou autrement endommagédurant l'utilisation, il est
recommandéde faire appel àun professionnel pour réparer le meuble.
 Garder le produit éloignédu soleil direct car il pourrait en endommager le fini.
 Il est préférable de garder le meuble dans un environnement climatique contrôlé. Les écarts
extrêmes de température et d'humiditépeuvent causer la décoloration, la torsion ou
l'éclatement du bois.
 Un crayon àretouche (LL) est fourni (sauf pour l'article no0339214) pour réparer toute petite
marque ou éraflure pouvant survenir durant le montage ou l'expédition.
 Si l'article no0339214 est endommagéet qu'une retouche est requise, appliquer un poli àbois
de qualitéàla surface endommagée. Le poli n'est pas inclus avec cet article.
SOIN ET ENTRETIEN
DIAGNOSTIC
Pour toute question sur le produit, appeler le service àla clientèle au 1-866-439-9800,
entre 8 h 00 et 20 h 00, Heure de l'Est, du lundi au vendredi.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
La tour pour
placard est
inclinée
Les tasseaux pour fixation
murale ne sont pas de niveau.
Réinstaller les tasseaux pour fixation murale et
s'assurer qu'ils soient de niveau.
La tour pour
placard ne peut
être fixée au
mur
L'emplacement des trous de
montage est inadéquat.
Réinstaller les tasseaux pour fixation murale en
s'assurant que l'espace entre deux tasseaux
soit de 40,6 po et que l'emplacement des deux
trous de montage inférieurs soit àplus de 30 ½
po du plancher.
A
A

19
PIÈCE DESCRIPTION NOPIÈCE
ATasseau de suspension murale *WSWS-VWU1C/W/P/S-1-WHC
BPanneau latéral (gauche) *WSWS-VWU1C/W/P/S-2-SPL
CPanneau latéral (droit) *WSWS-VWU1C/W/P/S-3-SPR
DTablette fixe *WSWS-VWU1C/W/P/S-4-FS
ETablette réglable *WSWS-VWU1C/W/P/S-5-AS
FTasseau de montage *WSWS-VWU1C/W/P/S-6-MC
GSupport en bois *WSWS-VWU1C/W/P/S-7-WS
HGabarit d'installation *WSWS-VWU1C/W/P/S-8-IT
AA Boulon M6 x 40 mm *WSWS-VWU1C/W/P/S-9-40B
BB Boulon M6 x 60 mm *WSWS-VWU1C/W/P/S-10-60B
CC Rondelle frein *WSWS-VWU1C/W/P/S-11-LW
DD Petite rondelle plate *WSWS-VWU1C/W/P/S-12-SFW
EE Taquet de tablette *WSWS-VWU1C/W/P/S-13-SP
FF Vis àbois M3.5 x 12 mm *WSWS-VWU1C/W/P/S-14-M3.5x12WS
GG Vis àbois M8 x 30 mm *WSWS-VWU1C/W/P/S-15-M8x30WD
HH Écrou cylindrique M6 *WSWS-VWU1C/W/P/S-16-M6BN
II Tire-fond M8 x 2 ½ po *WSWS-VWU1C/W/P/S-17-2 ½ LB
JJ Grande rondelle plate *WSWS-VWU1C/W/P/S-18-LFW
KK Cléhexagonale M4 *WSWS-VWU1C/W/P/S-19-M4AW
LL Crayon àretouche *WSWS-VWU1C/W/P/S-20-TUP
Quincaillerie complète *WSWS-VWU1C/W/P/S-21-CH
Ce produit (excluant les tablettes) est garanti àl'acheteur original. En cas de bris de cette unité
dûàun défaut de fabrication ou des matériaux, le fabricant réparera ou remplacera l'article, àsa
discrétion, sans frais. La garantie est nulle si le produit a étéassembléde manière incorrecte, a
étémal utilisé, surchargé, modifiéde quelque manière que ce soit ou endommagésuite àun
accident. La présente garantie n'est pas transférable et ne couvre pas l'écaillage, les éraflures, la
rouille, les marques ni les autres dommages aux surfaces de ce produit. La responsabilitédu
fabriquant se limite àla réparation ou au remplacement de ce produit. Le fabricant n'est pas
responsable des dommages accessoires ni indirects ni aux pertes résultant d'un défaut du
produit.
La présente garantie tient lieu de toute autre garantie expresse. Certaines régions ne permettent
pas l'exclusion ni la limite des dommages accessoires ou indirects et dans un tel cas, la limite
précédente ne s'applique pas. La présente garantie vous accorde des droits légaux spécifiques
et vous pourriez bénéficier d'autres droits qui varient d'une région àl'autre.
GARANTIE LIMITÉE À VIE
LISTE DES PIÈCES DE REMPLACEMENT
Pour obtenir des pièces de remplacement, appeler le service àla clientèle au 1-866-439-9800
entre 8 h 00 et 20 h 00, Heure de l'Est, du lundi au vendredi.

20
Impriméen Vietnam
? 8x30mm Wood Pins Qty.8
M6 Nuts Qty.4
FF
GG
AA BB
EE FF HH
II
CC DD
JJ
GG
Touch Up Pen(1)
LL
A
A
B
D
E
F
D
DE
F
G
C
H
KK
