Allen + Roth WSWS-SSK1672-1C User manual

1
welcoming • sophisticated • inspiring
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #0670393, 0670395, 0810379
MODEL #WSWS-SSK1672-1C
WSWS-SSK1672-1W, WSWS-SSK1672-1G
Français p. 8
Español p. 15
SOLID SHELF KIT
allen + roth® is a registered trademark
of LF, LLC. All Rights Reserved.
Lowes.com/allenandroth
EB15311
Date: 2016-07-28 Rev. 0001-A

32

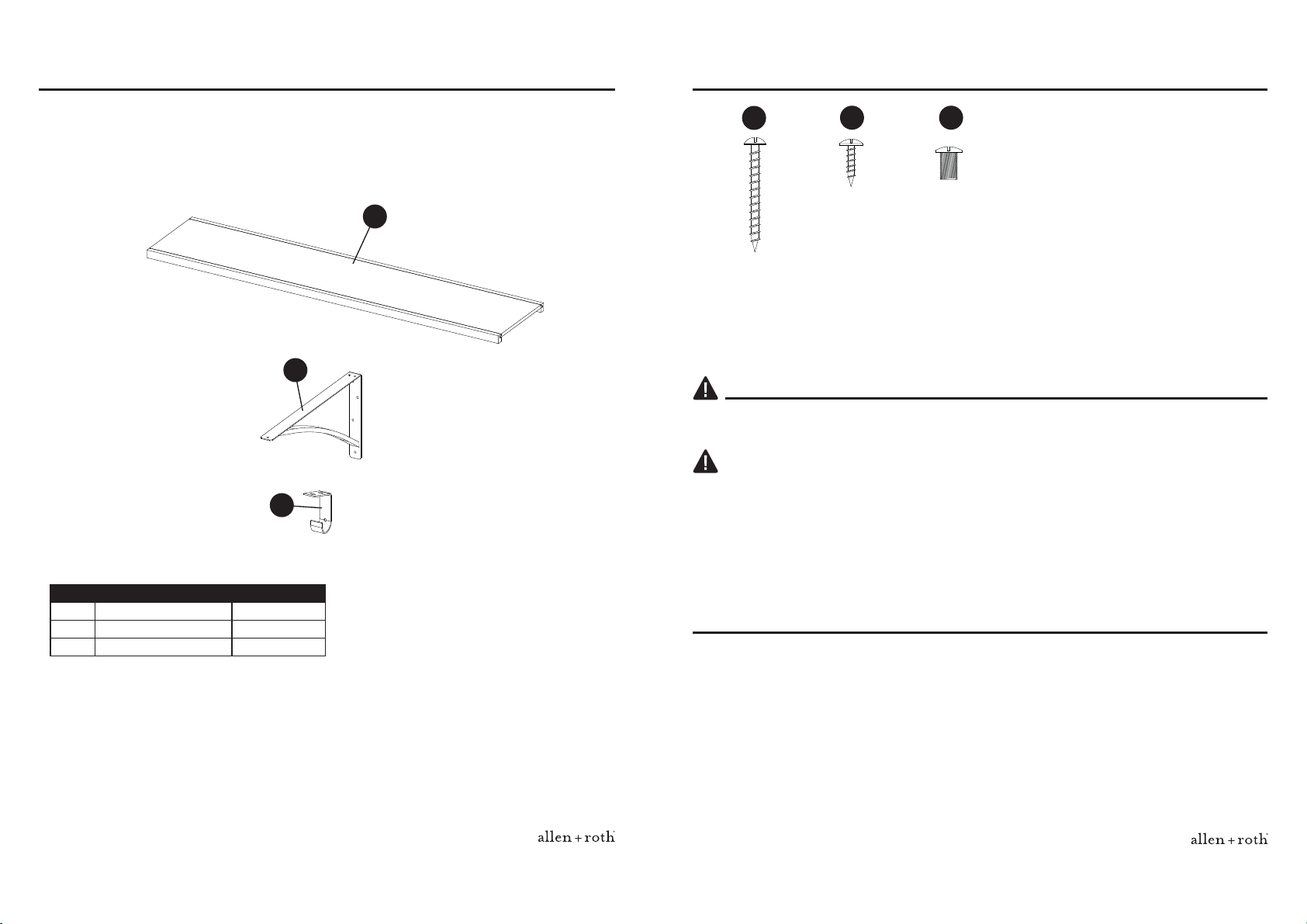

PACKAGE CONTENTS HARDWARE CONTENTS (shown not actual size)
PREPARATION
SAFETY INFORMATION
WARNING
CAUTION
K
PART DESCRIPTION QUANTITY
A Shelf 1
B Shelf Bracket 3
C Hook 3
M4 x 45 mm
Wood Screw
Qty. 12
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 45 minutes
Tools Required for Assembly (not included): Stud fi nder, Phillips screwdriver, Power drill,
3/16 in. Drill Bit, 3/8 in. Drill Bit.
• Maximum weights indicated. Use with other products or products heavier than the maximum
weights indicated may result in instability, causing possible injuries.
• Shelf maximum load: 360 lbs.
• Hook maximum load: 20 lbs.
• Unit must be attached securely to the wall for safety and stability.
M3 x 15 mm
Screw
Qty. 9
M6 x 9 mm
Bolt
Qty. 6
AA BB CC
A
A
B
C
A
Lowes.com/allenandroth Lowes.com/allenandroth

54

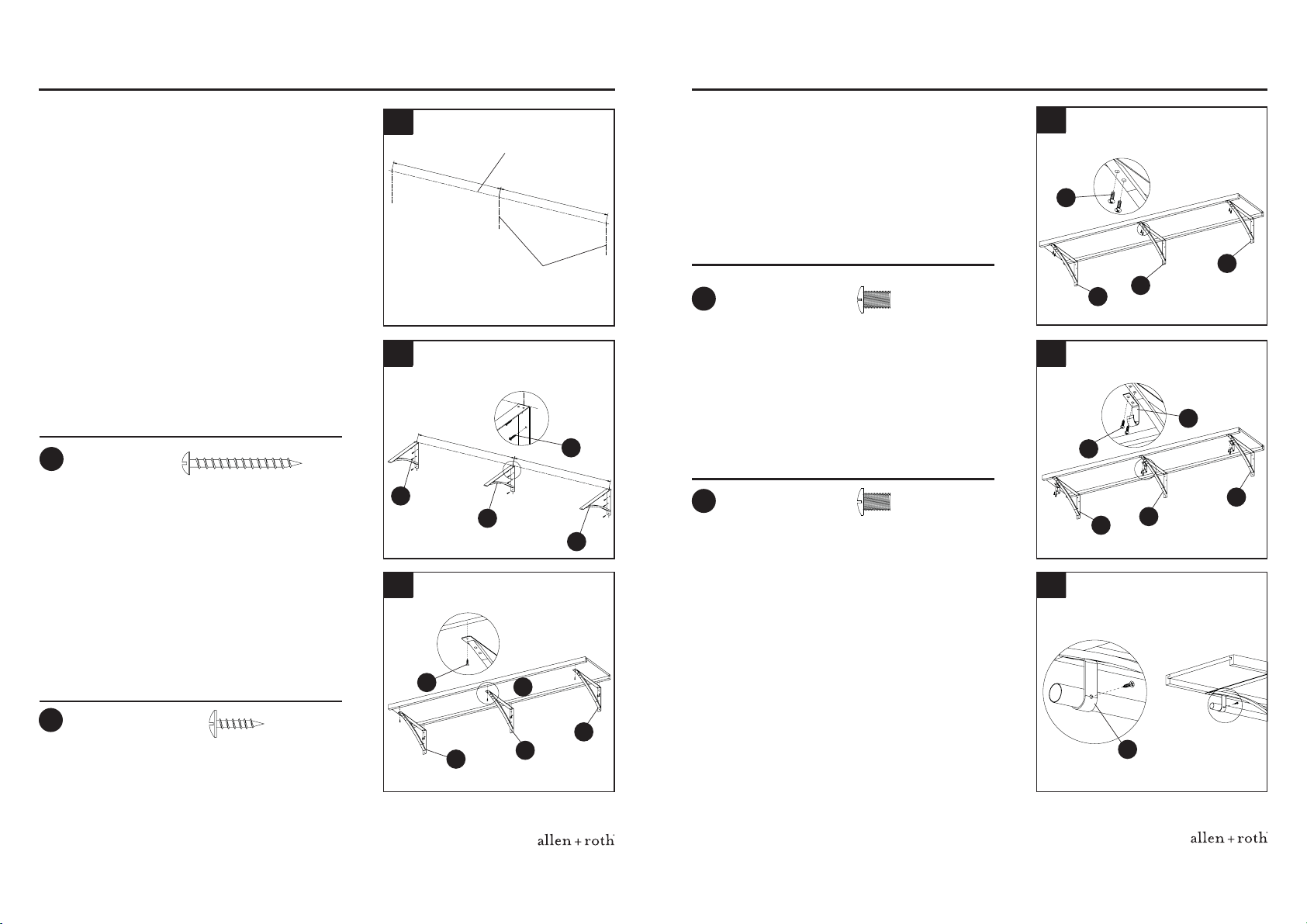

ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS
Hardware Used
Hardware Used
Hardware Used
Hardware Used
1. Using a stud fi nder (not included), fi nd 3 stud
locations in the wall and mark them with a pencil
(not included). Draw a level line at the desired
installation height for shelf (A).
4. If you do NOT intend to install the Expandable
Pole (item #0339254, sold separately), then install
M6 x 9 mm bolt (CC) into shelf brackets (B).
Assembly is now complete.
If you DO intend to install the additional item, proceed
to step 5.
2. Secure shelf brackets (B) to the wall at marked
stud locations with M4 x 45 mm wood screws (AA).
5a. To install the Expandable Pole, attach hooks (C) to
shelf brackets (B) using M6 x 9 mm bolts (CC).
3. Attach shelf (A) to shelf brackets (B) from
underneath using M3 x 15 mm screws (BB).
5b. Rest Expandable Pole on hooks (C) and secure
using self-tapping screws provided with the pole.
1
2 5a
4
3 5b
x 6
M4 x 45 mm
Wood Screw x 12
AA
B
B
B
AA
BB
B
BB A
BB M3 x 15 mm Screw x 9
B
B
B
CC
CC
B
B
B
M6 x 9 mm Bolt
M6 x 9 mm Bolt
x 6
CC
CC
Level Line
Stud Locations
Lowes.com/allenandroth Lowes.com/allenandroth
32 in. 32 in.
32 in. 32 in.
C
C

6

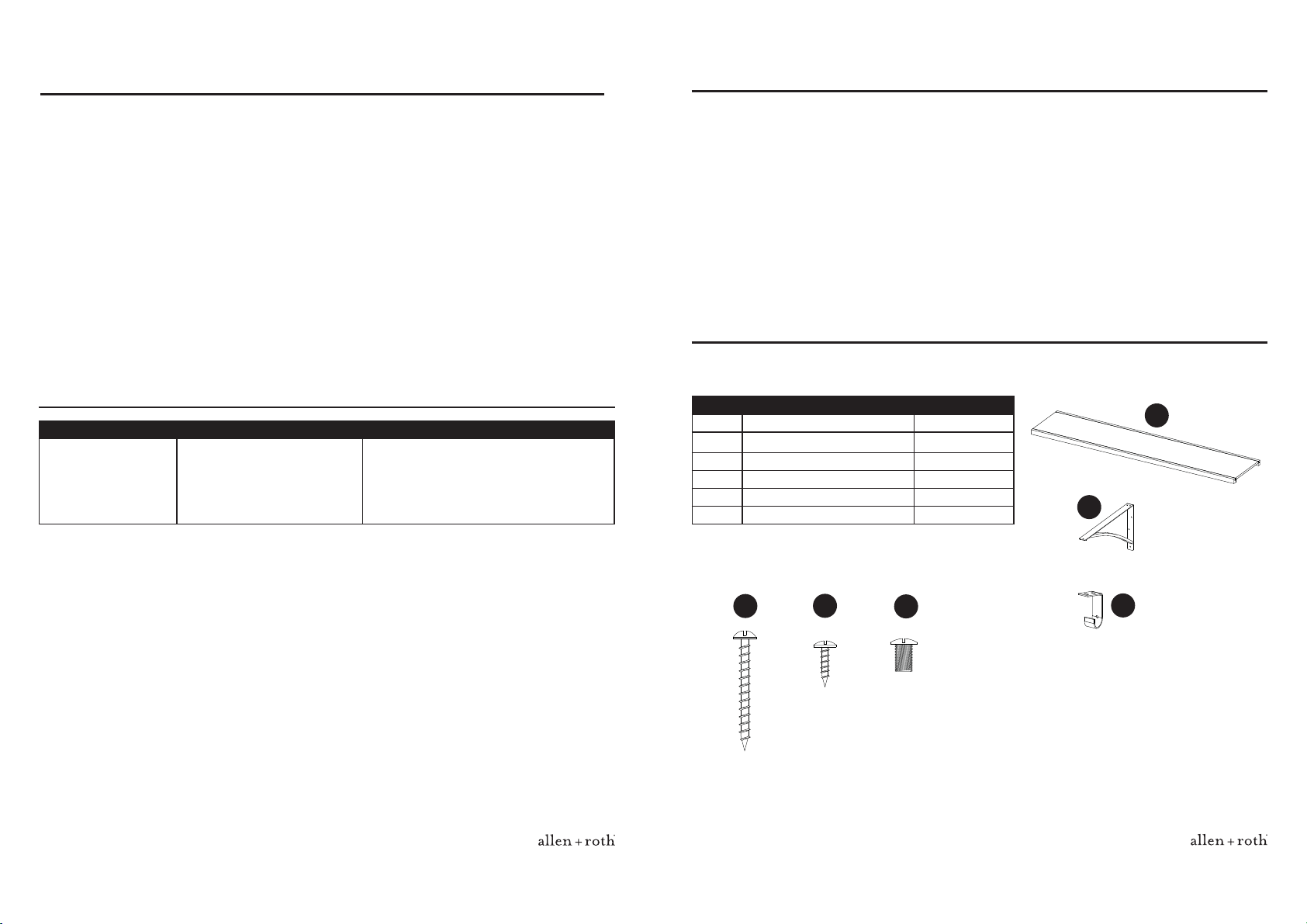

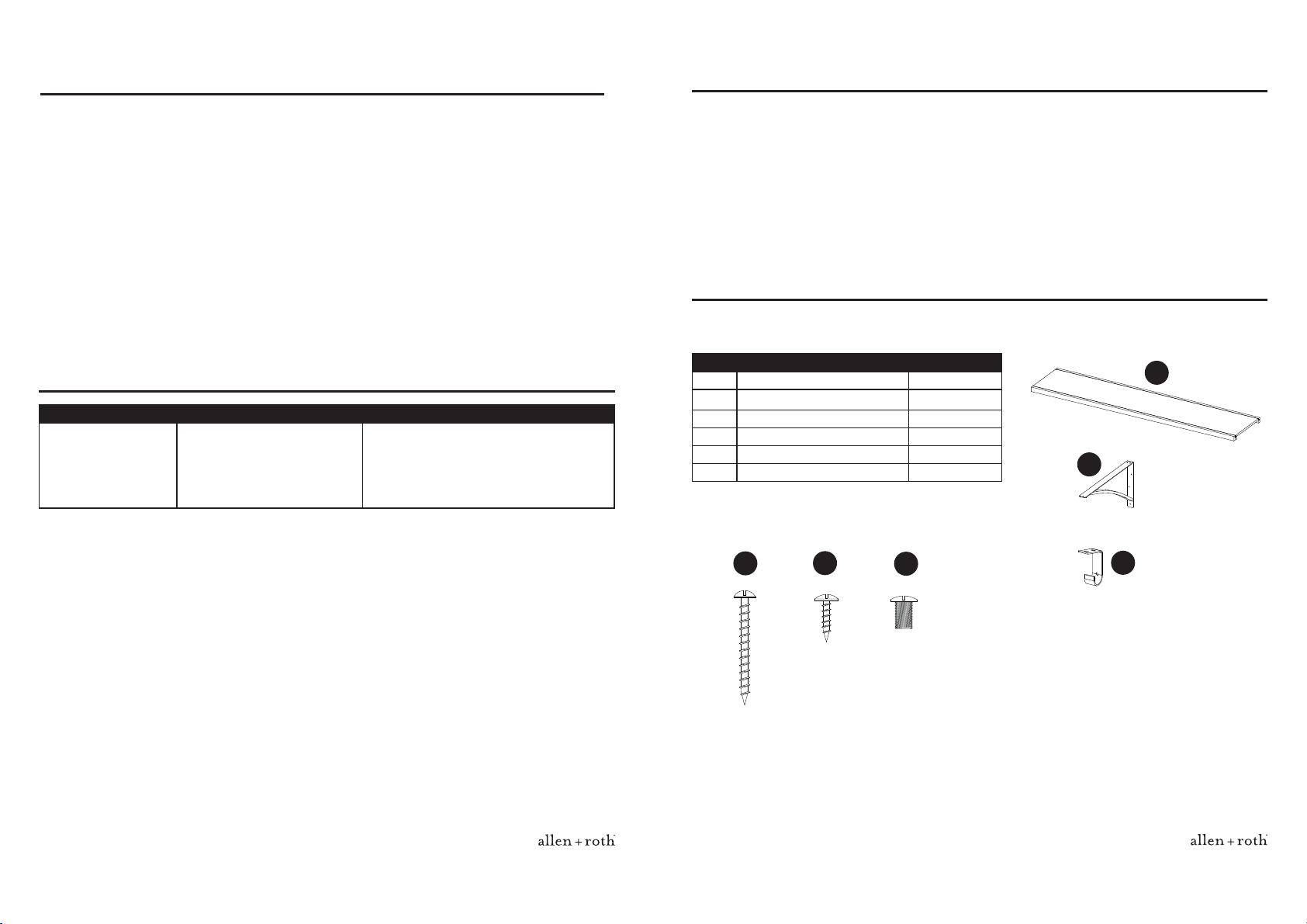

PART DESCRIPTION PART #
A Shelf 48SS
B Shelf Bracket SB
C Hook H
AA M4 x 45 mm Wood Srcew 45WS
BB M3 x 15 mm Wood Srcew 15WS
CC M6 x 9 mm Bolt 9B
WARRANTY
REPLACEMENT PARTS LIST
This product is warranted to the original purchaser. If there is a failure in this unit due to defects in
materials or workmanship, the manufacturer will repair or replace this item at our discretion without
charge. Warranty is void if product has been assembled incorrectly, misused, abused by
overloading, altered in any way or damaged due to accident. This warranty is not transferable and
does not cover chipping, fl aking, scratches, rust, dents, or other damages to the surfaces of this
product. Responsibility of the manufacturer is limited to repair or replacement of this product. The
manufacturer is not responsible for consequential, incidental, or other damages or losses resulting
from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation may not apply to you.
This warranty gives you specifi c legal rights and you may have other rights which vary from state
to state.
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Friday.
K
A
B
C
A
Printed in Vietnam
allen + roth® is a registered trademark
of LF, LLC. All Rights Reserved.
AA BB
Lowes.com/allenandroth
CARE AND MAINTENANCE
• Periodically check to make certain all components are properly positioned, free from damage and
fi rmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may damage to the fi nish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• In the event the furniture is stained or otherwise damaged during use, it is recommended you call a
professional to repair the furniture.
• Keep product away from direct sunlight as it may damage the fi nish.
• It is best to keep the furniture in a climate-controlled environment. Extreme temperature and
humidity changes can cause fading, warping, shrinking and splitting of wood.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
The shelf is tilting. The shelf brackets are not
installed at the same level.
Use a quality level to ensure the brackets
are level with each other.
Lowes.com/allenandroth
7
CC

8
welcoming • sophisticated • inspiring
Numéro de série Date d’achat
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
JOIGNEZ VOTRE REÇU ICI
ARTICLE #0670393, 0670395, 0810379
MODÈLE #WSWS-SSK1672-1C
WSWS-SSK1672-1W, WSWS-SSK1672-1G
ENSEMBLE DE TABLETTE
EN BOIS MASSIF
allen + roth® est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
Lowes.com/allenandroth
Date: 2016-07-28 Rév. 0001-A

109
CONTENU DE L’EMBALLAGE QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)
PRÉPARATION
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
ATTENTION
K
PIÈCE DESCRIPTION QUANTITÉ
A Tablette 1
B Support pour tablette 3
C Crochet 3
Vis M4 de
45 mm
Qté. 12
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter
d’assembler, d’utiliser ou d’installer le produit.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif: 45 minutes
Outils nécessaires pour l’assemblage (non inclus) : détecteur de montants, tournevis cruciforme,
perceuse électrique, foret de 3/16 po, foret de 3/8 po.
• Cet article ne peut supporter que la charge maximale indiquée. Le fait d’utiliser cette unité
avec d’autres articles ou avec des articles dont le poids excède la charge maximale indiquée
peut entraîner de l’instabilité et causer des blessures.
• Charge maximale de la tablette : 163,29 kg.
• Charge maximale du crochet : 9.06 kg.
• La tablette doit être fi xée solidement au mur afi n d’assurer un soutien sécuritaire.
Vis M3 de
15 mm
Qté. 9
Boulon M6 de
9 mm
Qté. 6
AA BB CC
A
A
B
C
A
Lowes.com/allenandroth Lowes.com/allenandroth

1211
INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
1. À l’aide d’un détecteur de montant (non inclus),
repérez 3 montants de cloison et marquez leur em-
placement à l’aide d’un crayon (non inclus). Tracez
une ligne horizontale à la hauteur à laquelle vous
souhaitez poser la tablette (A).
4. Si vous ne comptez PAS installer la tringle
extensible (article #0339254, vendue séparément),
insérez les boulons M6 de 9 mm (CC) dans les
supports pour tablette (B). L’assemblage est terminé.
Si vous ne comptez PAS installer l’article supplémen-
taire, passez à l’étape 5.
2. Fixez les supports pour tablette (B) au mur aux
endroits marqués correspondant à l’emplacement des
montants à l’aide de vis à bois M4 de 45 mm (AA).
5a. Pour installer la tringle extensible, fi xez les crochets
(C) aux supports pour tablette (B) à l’aide des boulons
M6 de 9 mm (CC).
3. Fixez la tablette (A) aux supports pour tablette (B) à
partir du dessous à l’aide de vis M3 de 15 mm (BB).
5b. Posez la tringle extensible sur les crochets (C) et
fi xez le tout à l’aide des vis autotaraudeuses fournies
avec la tringle.
1
2 5a
4
3 5b
x 6
Vis à bois M4 de
45 mm x 12
AA
B
B
B
AA
BB
B
BB A
BB Vis M3 de 15 mm x 9
B
B
B
CC
CC
B
B
B
Boulon M6 de 9 mm
Boulon M6 de 9 mm
x 6
CC
CC
Ligne de nivellement
Montants
Lowes.com/allenandroth Lowes.com/allenandroth
81,28 cm 81,28 cm
81,28 cm 81,28 cm
C
C

13

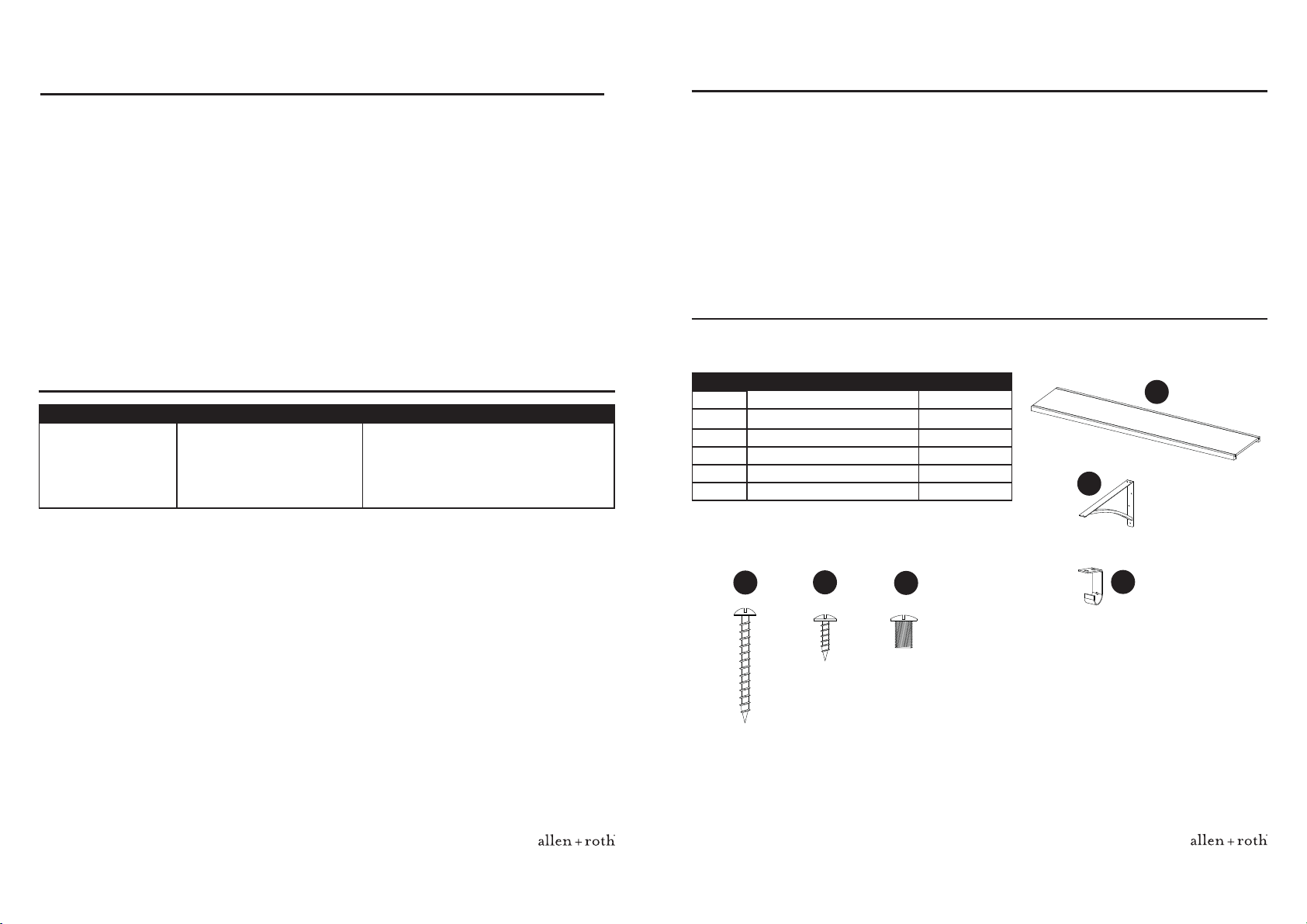

PIÈCE DESCRIPTION NO DE PIÈCE
A Tablette 48SS
B Support pour tablette SB
C Crochet H
AA Vis M4 de 45 mm 45WS
BB Vis M3 de 15 mm 15WS
CC Boulon M6 de 9 mm 9B
GARANTIE
LISTE DES PIÈCES DE RECHANGE
La présente garantie n’est off erte qu’à l’acheteur initial. Si cet article présente des défauts de
matériaux ou de fabrication, le fabricant choisira, à sa seule discrétion, de réparer ou de remplacer
l’article sans frais. La garantie sera annulée si l’article a été assemblé incorrectement, a été utilisé de
manière inappropriée ou abusive en le surchargeant ou en l’altérant d’une quelconque façon, ou a
subi des dommages causés par un accident. La présente garantie est non transférable et ne couvre
pas les ébréchures, l’écaillement, les égratignures, la rouille, les bosses et tout autre dommage à la
surface de cet article. La responsabilité du fabricant se limite à la réparation et au remplacement de
cet article. Le fabricant n’est pas responsable des dommages accessoires, consécutifs ou autres ni
de toute perte causée par une défectuosité de l’article.
La présente garantie prévaut sur toute autre garantie explicite. Certains États ou certaines provinces
ne permettent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte
que la limitation ci-dessus peut ne pas s’appliquer à vous.Cette garantie vous confère des droits
précis. Il est possible que vous disposiez d’autres droits, qui varient d’un État ou d’une province à
l’autre.
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
K
A
B
C
A
Imprimé au Vietnam
allen + roth® est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
AA BB
Lowes.com/allenandroth
ENTRETIEN
• Vérifi ez périodiquement si les composants sont bien positionnés, en bon état et fermement montés.
• Utilisez un linge doux et propre qui n’égratignera pas la surface lorsque vous époussetterez
l’article.
• N’utilisez jamais d’eau pour nettoyer l’article puisque vous risqueriez d’endommager le fi ni.
• Nettoyez l’article à l’aide d’un linge humide et d’un nettoyant doux. Essuyez-le à l’aide d’un linge
propre.
• Si l’article est taché ou endommagé de quelque façon durant son utilisation, il est recommandé
d’appeler un professionnel pour le faire réparer.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le fi ni.
• Il est préférable que l’article soit gardé dans un endroit à température contrôlée. Les variations
d’humidité et de température importantes peuvent décolorer, déformer, contracter et même fendre le
bois.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
La tablette est
inclinée.
Les supports muraux et les
supports pour tablette ne
sont pas installés à la même
hauteur.
Utilisez un bon niveau pour vous assurer
que les supports sont à la même hauteur.
Lowes.com/allenandroth
14
CC

15
welcoming • sophisticated • inspiring
Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-866-439-9800, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
ARTÍCULO #0670393, 0670395, 0810379
MODELO #WSWS-SSK1672-1C
WSWS-SSK1672-1W, WSWS-SSK1672-1G
KIT DE REPISA SÓLIDA
allen + roth® es una marca registrada de
LF, LLC. Todos los derechos reservados.
Lowes.com/allenandroth
Fecha: 2016-07-28 Rev. 0001-A

1716
CONTENIDO DEL PAQUETE ADITAMENTOS (no se muestran en tamaño real)
PRECAUCIÓN
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
PRECAUCIÓN
K
PIEZA DESCRIPCIÓN CANTIDAD
A Repisa 1
B Abrazadera para estante 3
C Gancho 3
Tornillo
M4 x 45 mm
Cant. 12
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 45 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): detector de vigas, destornillador
Phillips, taladro eléctrico, broca para taladro de 3/16 pulg, y de 3/8 pulg.
• Pesos máximos especifi cados. El uso con otros productos o con productos más pesados que
la capacidad máxima indicada puede ocasionar inestabilidad y posibles lesiones.
• Carga máxima de la repisa: 163,29 kg
• Carga máxima del gancho: 9.06 kg
• La unidad debe estar sujeta de manera fi rme a la pared por seguridad.
Tornillo
M3 x 15 mm
Cant. 9
Perno
M6 x 9 mm
Cant. 6
AA BB CC
A
A
B
C
A
Lowes.com/allenandroth Lowes.com/allenandroth

1918
INSTRUCCIONES DE ENSAMBLAJE INSTRUCCIONES DE ENSAMBLAJE
Aditamentos usados
Aditamentos usados
Aditamentos usados
Aditamentos usados
1. Con un detector de vigas (no se incluye),
localice 3 ubicaciones de vigas en la pared y
márquelas con un lápiz (no se incluye). Trace una
línea de nivel a la altura de la instalación deseada
para la repisa (A).
4. Si NO intenta instalar la varilla expansible (artículo
#0339254, se vende por separado), entonces instale la
tuerca M6 x 9 mm (CC) en los soportes de repisa (B).
Si NO intenta instalar el artículo adicional, continúe con
el paso 5.
2. Fije los soportes de repisa (B) a la pared en las
ubicaciones marcadas de las vigas con los tornillos
para madera M4 x 45 mm (AA).
5a. Para instalar la varilla expansible, fi je los ganchos
(C) a los soportes de repisa (B) con las tuercas M6 x 9
mm (CC).
3. Fije la repisa (A) a los soportes de repisa (B) por
debajo con los tornillos M3 x 15 mm (BB).
5b. Apoye la varilla expansible en los ganchos (C) y
fi je con los tornillos autorroscantes que se proporcio-
nan con la varilla.
1
2 5a
4
3 5b
x 6
Tornillo
M4 x 45 mm x 12
AA
B
B
B
AA
BB
B
BB A
BB Tornillo M3 x 15 mm x 9
B
B
B
CC
CC
B
B
B
Perno M6 x 9 mm
Perno M6 x 9 mm
x 6
CC
CC
Línea de nivel
Ubicaciones de vigas
Lowes.com/allenandroth Lowes.com/allenandroth
32 pulg/81,28 cm 32 pulg/81,28 cm
32 pulg/81,28 cm 32 pulg/81,28 cm
C
C

20
PIEZA DESCRIPCIÓN PIEZA #
A Repisa 48SS
B Abrazadera para estante SB
C Gancho H
AA Tornillo M4 x 45 mm 45WS
BB Tornillo M3 x 15 mm 15WS
CC Perno M6 x 9 mm 9B
GARANTÍA
LISTA DE PIEZAS DE REPUESTO
La garantía de este producto es válida para el comprador original. Si esta unidad presenta alguna falla
debido a defectos en los materiales o la mano de obra, el fabricante reemplazará o reparará este artí-
culo sin cargos y a su discreción. La garantía se anula si el producto no se ensambló correctamente
y debido al mal uso, abuso por sobrecarga, modifi cación de cualquier tipo o daños producidos por un
accidente. Esta garantía no es transferible y no cubre el desportillado, desprendimiento, rayones, oxi-
dación, abolladuras u otros daños en la superfi cie de este producto. La responsabilidad del fabricante
se limita a la reparación o el reemplazo de este producto. El fabricante no se hará responsable por
daños accidentales o resultantes u otros daños o pérdidas causadas por fallas del producto.
Esta garantía reemplaza a todas las demás garantías explícitas. Algunos estados no permiten la ex-
clusión o limitación de los daños accidentales o resultantes, de modo que las limitaciones anteriores
pueden no aplicarse en su caso.Esta garantía le otorga derechos legales específi cos, y podría tener
otros derechos, que varían según el estado.
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
1-866-439-9800, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
K
A
B
C
A
Impreso en Vietnam
allen + roth® es una marca registrada de
LF, LLC. Todos los derechos reservados.
AA BB
Lowes.com/allenandroth
CUIDADO Y MANTENIMIENTO
• Revise periódicamente para asegurarse de que todos los componentes estén ubicados de forma
correcta, no presenten daños y de que estén fi rmemente conectados.
• Use un paño suave y limpio que no raye la superfi cie al limpiarla.
• Nunca utilice agua para limpiar los muebles, ya que puede provocar daños en el acabado.
• Limpie con un paño húmedo y un limpiador suave. Seque con un paño limpio.
• En caso de que el mueble se tiña o se dañe durante el uso, le recomendamos que llame a un
profesional para repararlo.
• Mantenga el producto lejos de la luz solar directa, ya que puede provocar daños en el acabado.
• Es mejor mantener los muebles en un ambiente climatizado. Los cambios extremos de
temperatura y de humedad pueden ocasionar decoloración, deformación, contracciones y grietas en
la madera.
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El estante está
inclinado.
Las abrazaderas de pared y
las abrazaderas para repisa no
se instalaron al mismo nivel.
Use un nivel de calidad para asegurarse
de que las abrazaderas están al mismo
nivel.
Lowes.com/allenandroth
21
CC
