Allen + Roth 1888VA-30-274 User manual

1
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________
ALLEN + ROTH and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
welcoming • sophisticated • inspiring
AS21724
ITEM #1064556
Español p. 12
MODEL #1888VA-30-274
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us
at [email protected].
30-IN VANITY
WITH TOP

2
TABLE OF CONTENTS
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................3
Safety Instructions...........................................................................................................................3
Preparation......................................................................................................................................4
Assembly or Installation Instructions...............................................................................................4
Care and Maintenance...................................................................................................................10
Warranty........................................................................................................................................10
Replacement Parts List..................................................................................................................11

3

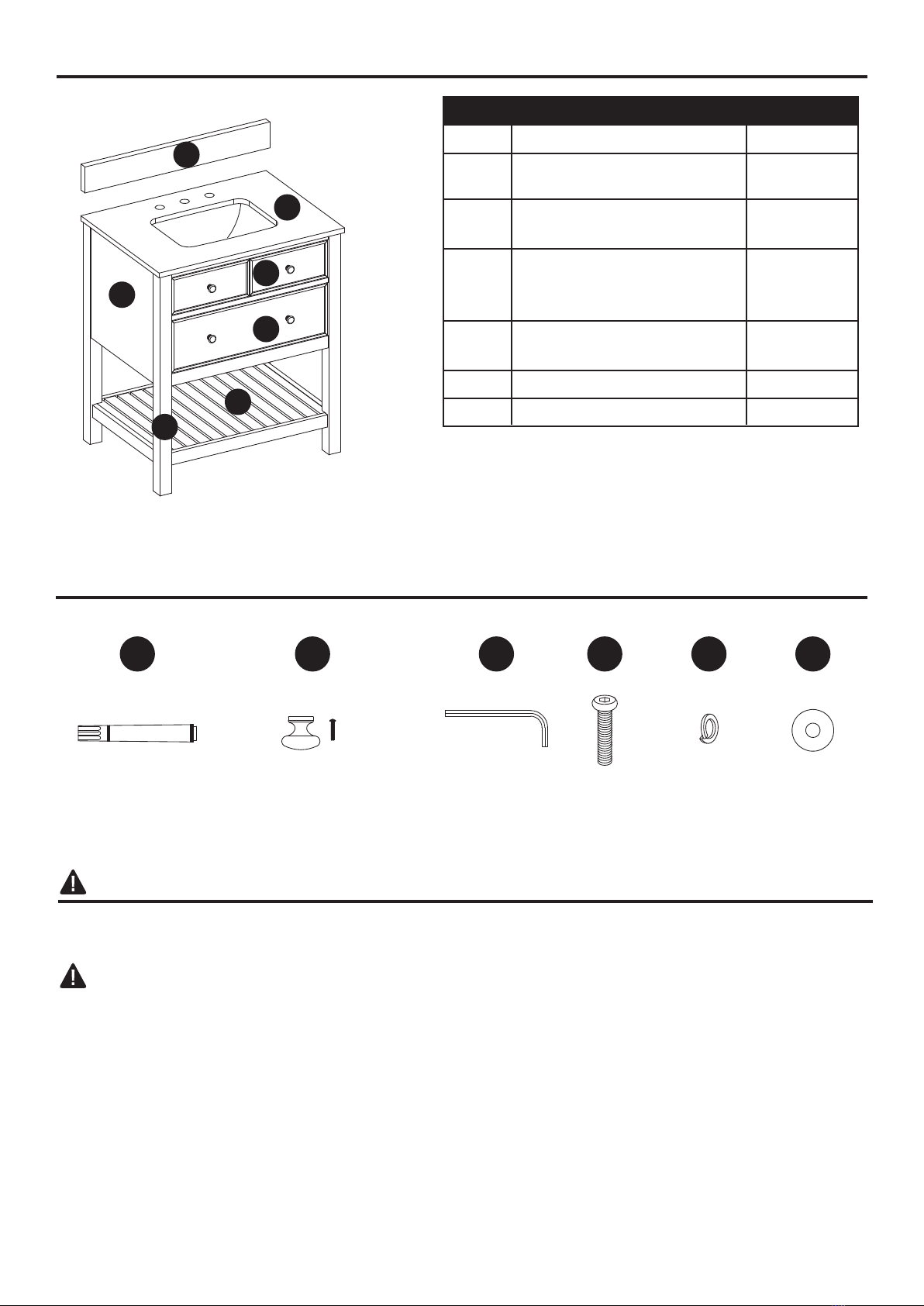

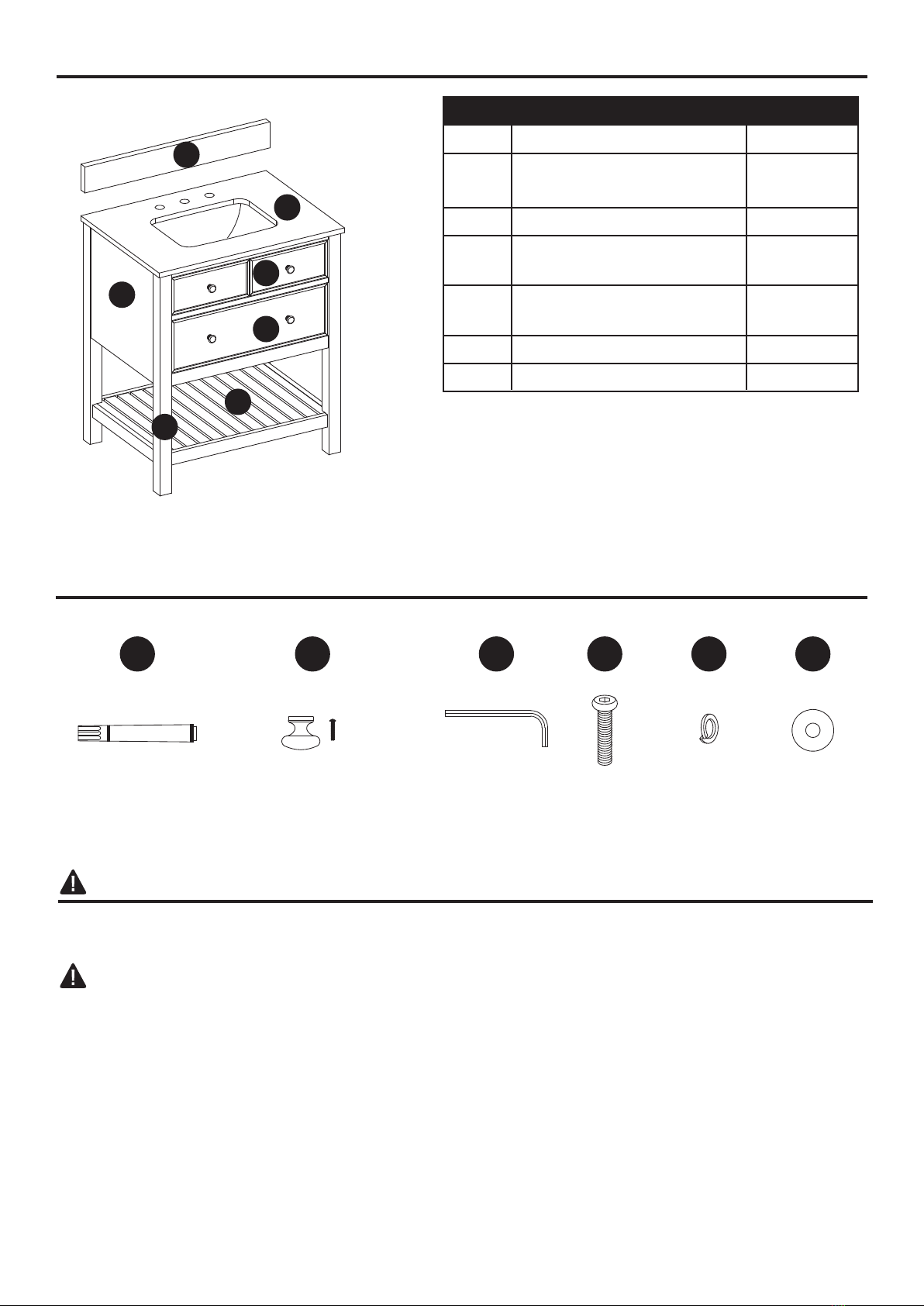

HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)
PACKAGE CONTENTS
SAFETY INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• There are several assembly steps, including unpacking, that require two adults.
CAUTION
• DO NOT try to pry off top from vanity, as damage to top or vanity may occur.
• Follow these instructions closely, take your time, and use care while assembling this vanity.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
PART DESCRIPTION QUANTITY
A Vanity 1
BTop (preassembled
to vanity (A)) 1
C Backsplash 1
G Leg 4
H Shelf 1
ETip-out Door (preassembled
to vanity (A)) 1
FDrawer (preassembled
to vanity (A)) 1
C
B
E
F
A
H
G
AA
Touch Up Pen
Qty. 1
BB
Knob (2 Options)
Wood (Qty. 4)
Matte Black (Qty. 4)
CC
Bolt
Qty. 12
DD
Washer
Qty. 12
Spring
Washer
Qty. 12
Allen Wrench
Qty. 1
EE FF

4
INSTALLATION INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Installation Time: 45 minutes (24 hours for silicone caulk to dry).
Tools Required for Installation (not included): Phillips screwdriver, utility knife or scissors,
silicone caulk, power drill with drill bit
Helpful Tools (not included): Measuring tape, level

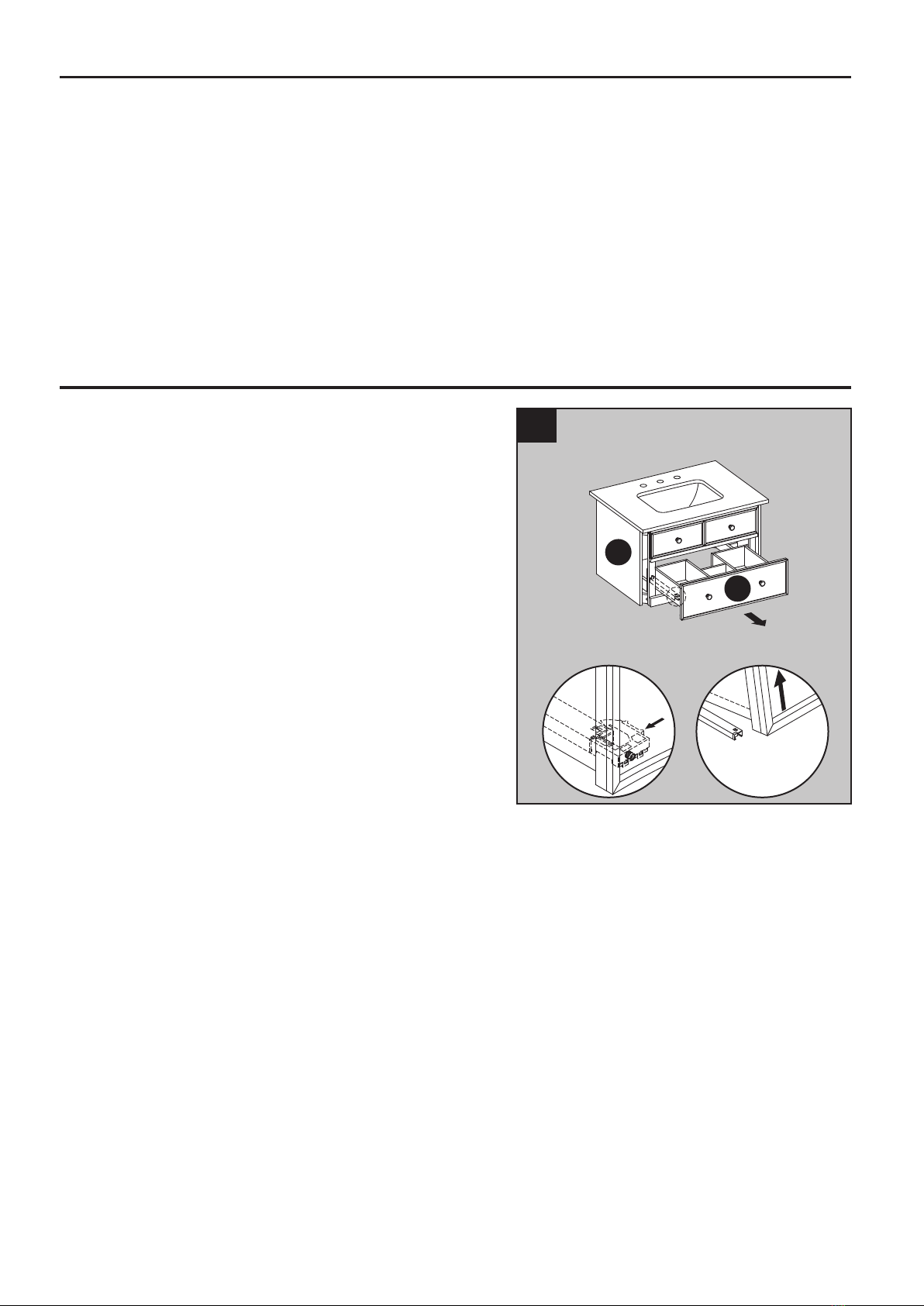

1. As shown in the diagram, fully extend the
drawer and locate the plastic levers on the
metal glide tracks. Push the left-side and
right-side levers at the same time to
disengage the drawer from the drawer glides.
Gently lift the drawer up to remove it from
vanity (A).
1
12
A
F

5

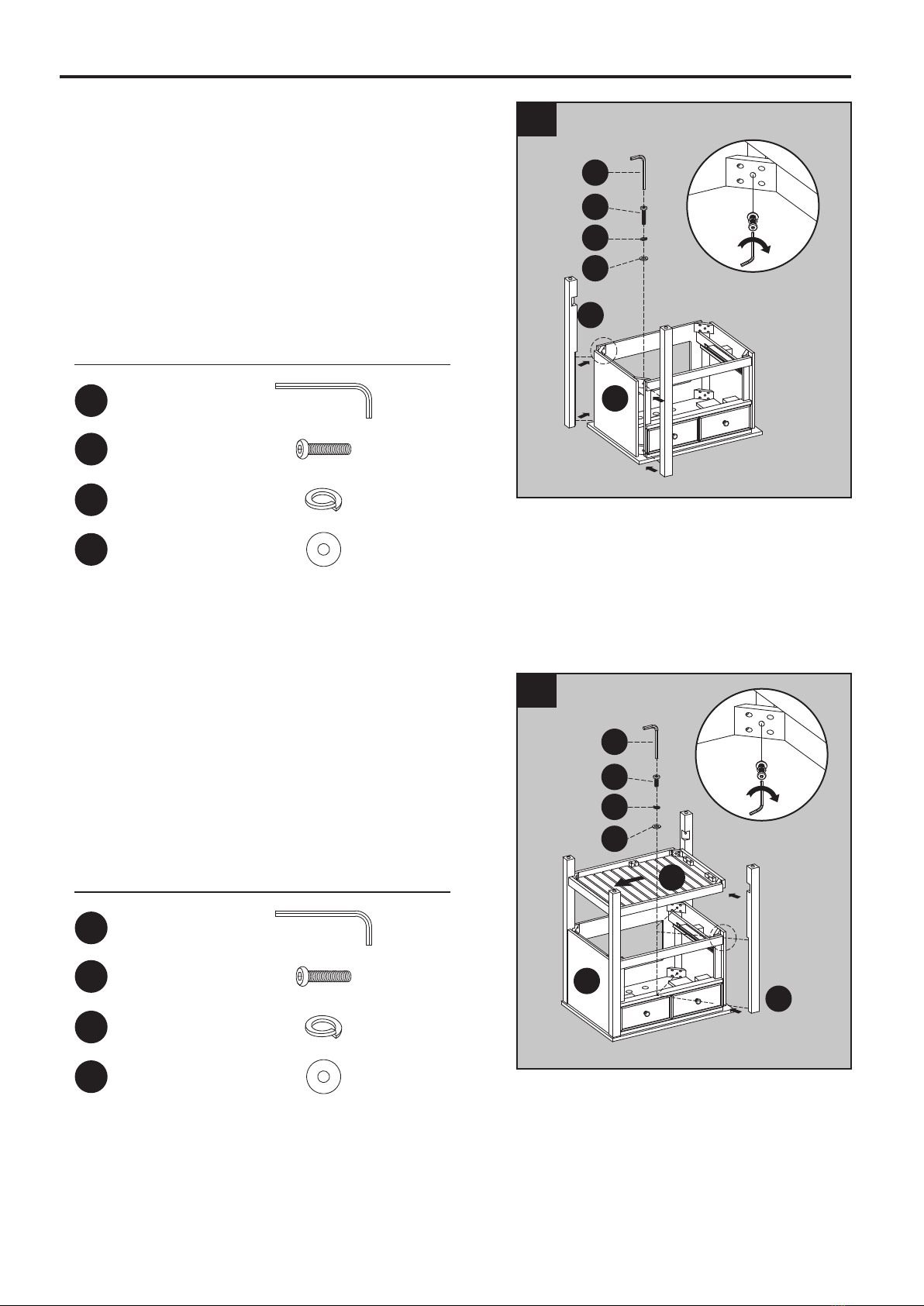

INSTALLATION INSTRUCTIONS
Hardware used
CC
Bolt x 4
DD
Washer x 4
EE
Allen wrench x 1
FF
Spring washer x 4
2. With the help of another person, place vanity
(A) upside down on a scratch free surface.
Place leg (G) into correct position on vanity (A).
Insert bolts (DD), spring washers (EE) and
washers (FF) into the predrilled holes on the
inside of the vanity (A). Tighten bolts (DD) with
allen wrench (CC). Repeat for additional one
leg (G); DO NOT install the final two legs (G).
Hardware used
CC
Bolt x 4
DD
Washer x 4
EE
Allen wrench x 1
FF
Spring washer x 4
3. Place shelf (H) into notches of the two installed
legs (G). Push final two legs (G) snug to the shelf
(H). Insert bolts (DD), spring washers (EE) and
washers (FF) into the predrilled holes on the
inside of the vanity (A), tighten with allen
wrench (CC).
2
2
A
G
CC
DD
EE
FF
1
1
1
1
3
3
2
2
1H
A
CC
DD
EE
FF
G

6
INSTALLATION INSTRUCTIONS
Hardware used
CC
Bolt x 4
DD
Washer x 4
EE
Allen wrench x 1
FF
Spring washer x 4

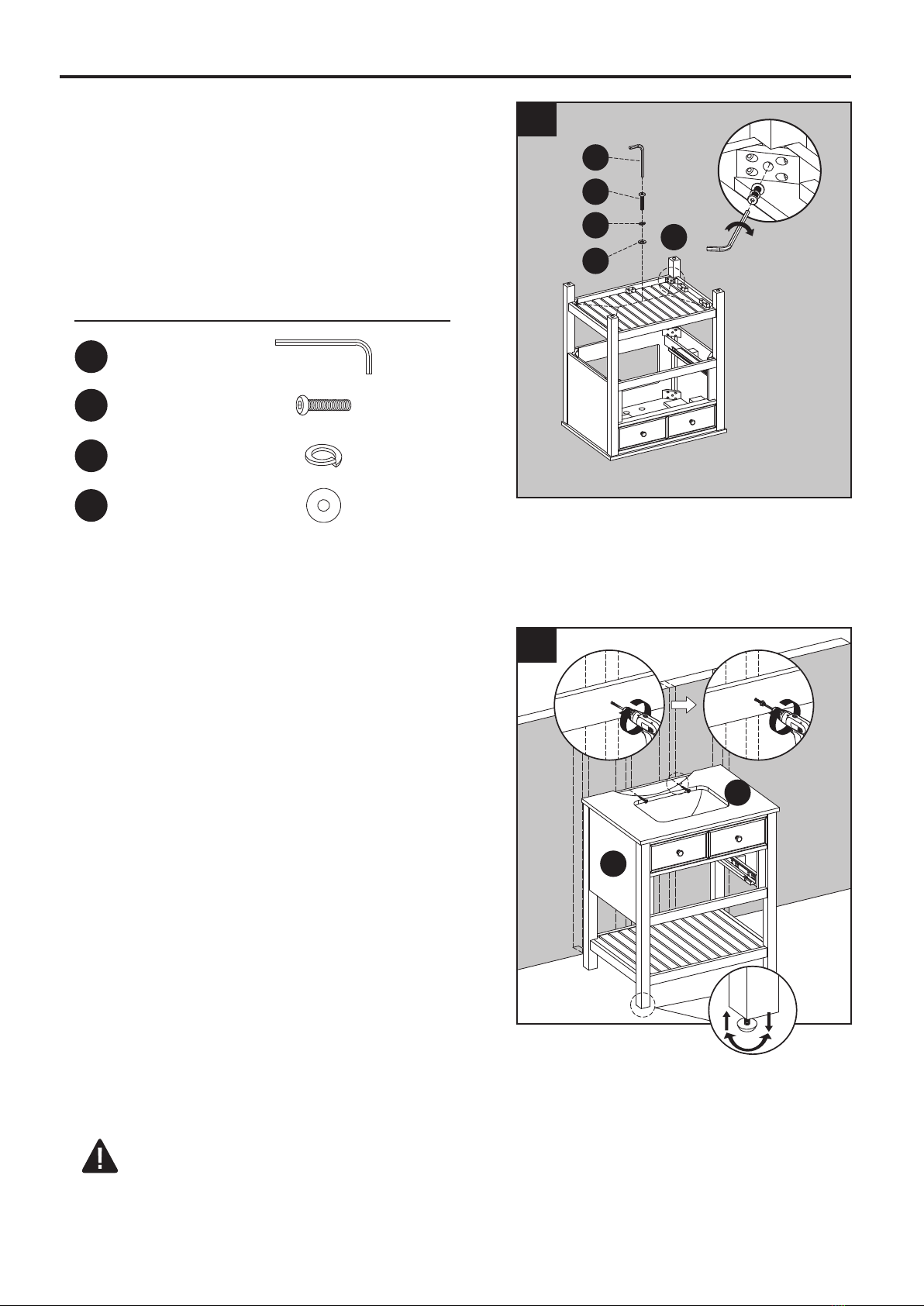

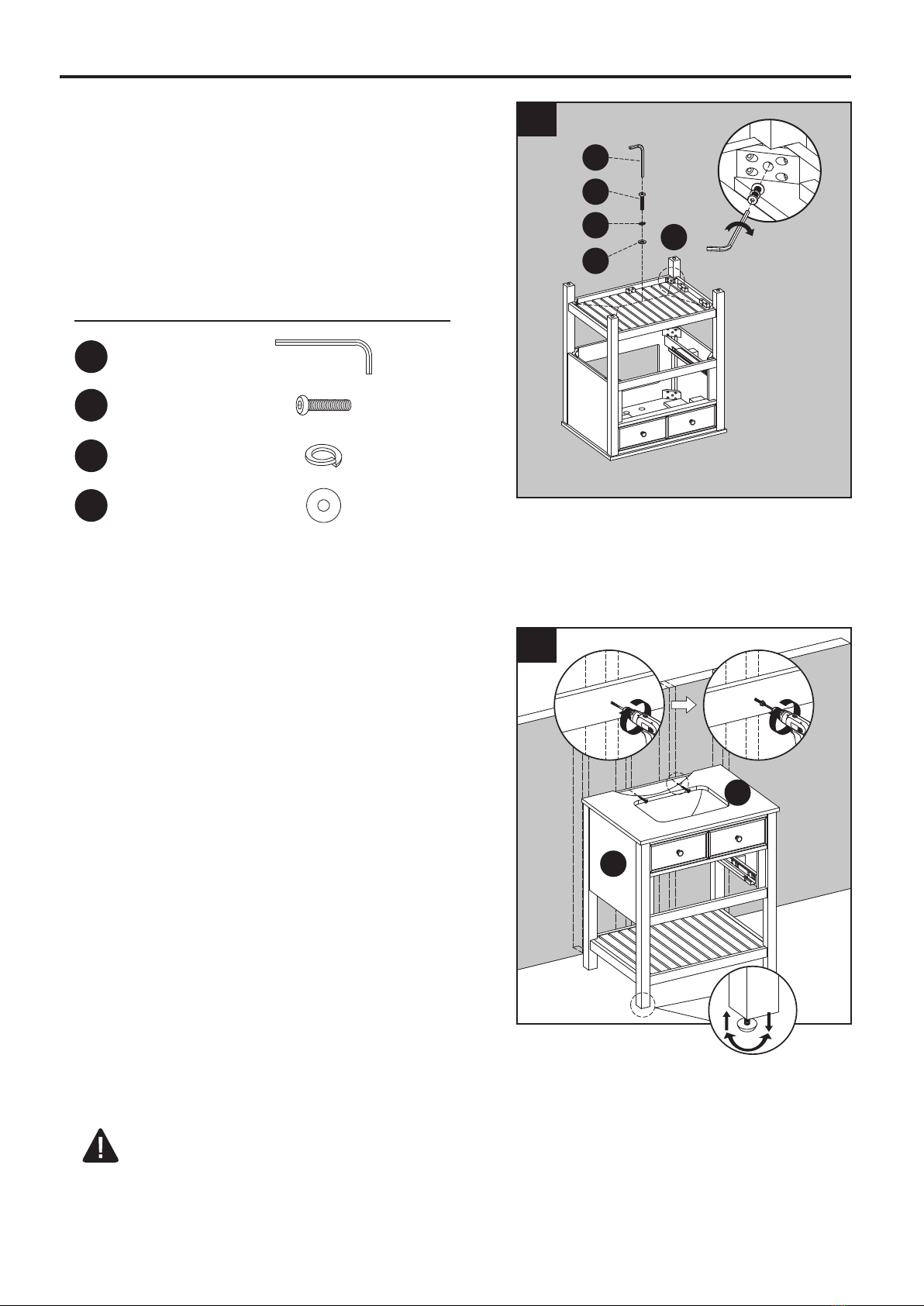

4. Insert bolts (DD), spring washers (EE) and
washers (FF) into the predrilled holes on the
inside of the legs (G), tighten with allen
wrench (CC).
WARNING
Vanity (A) MUST be secured to wall.
Note: Clean area where the vanity (A) will be
permanently located prior to beginning installation,
ensuring the vanity (A) will not interfere with any
water supply and drain lines once mounted.
5. With two people, carefully place vanity (A) with
Top (B) against the wall in its final location.
While holding the vanity base firmly against the
wall, use the pre-assembled levelers on the
bottom of each leg of the vanity (A) to level the
item. Twisting the levelers counterclockwise
will raise the height of the vanity (A), and
twisting them clockwise will lower the vanity.
Once the vanity is in place, against the wall,
and level from front to back and side to side,
drill a hole through the vanity mounting area
and into the wall studs (as illustrated in
diagram 5). Using appropriate mounting
hardware (not included), secure the vanity (A)
to a wall stud. If possible, secure the vanity
(A) to two wall studs for increased stability.
5
12
A
B
4
G
CC
DD
EE
FF

7
INSTALLATION INSTRUCTIONS
6. To reinstall drawer(s) into vanity (A), fully
extend metal glide tracks. Gently lower and
slide drawer box into rear glide catch. Next,
lower drawer box down to completely rest
on extended glides. Then, push plastic levers
to lock the drawer box in place.
Note: Drawer box alignment can be adjusted,
if necessary. As shown in the diagram, spin
the adjustment wheel to the left to raise the
drawer box, or to the right to lower the drawer
box. The left and right-side glide heights can
also be adjusted independently in order to find
the drawers best alignment position.
CAUTION
DO NOT force drawer or damage to glide(s) may
occur. If drawer does not slide in with ease,
remove and try again from the start.
6
A
2
1
3
7. To change the knobs, gently open the
tip-out door (E) and use the Phillips screwdriver
to loosen the screws holding the solid wood
tip-out tray. Once loosened, simply lift and slide
up to remove (per diagram 7).
One set of knobs (BB) are packaged
separately in the box. If you would like to
switch knobs, simply remove the existing
knobs and attach the other finish as
illustrated in the diagram.
Note: This vanity base comes with two
different knob options.
BB
Hardware Used
Knob x 4
7
1
2
E
F
3
BB

8
INSTALLATION INSTRUCTIONS
9. Re-hang the wood tray back inside of the top
tip-out door (E).
9
1
2
E

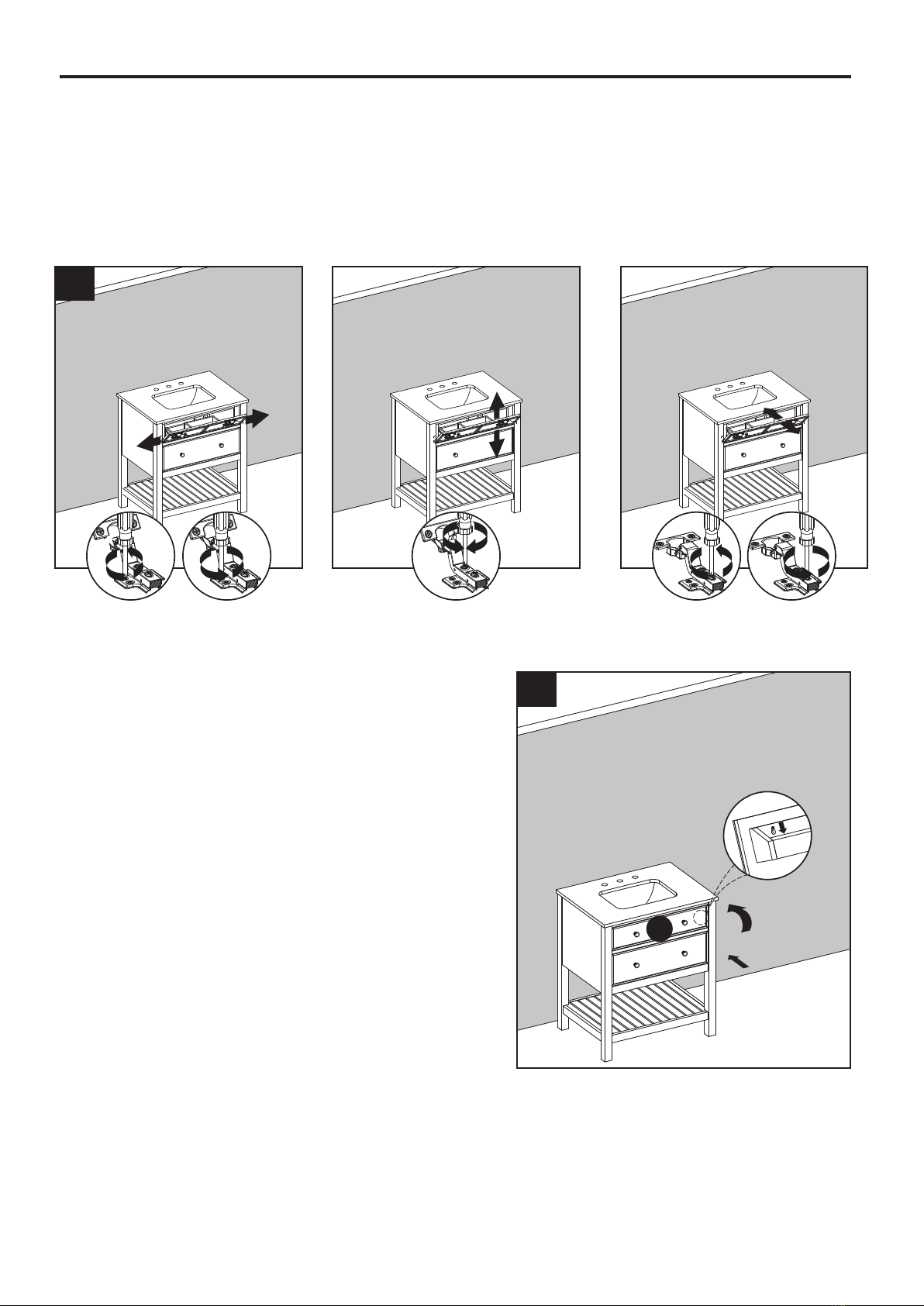

8. If you need to adjust the tip-out door, do so in the following manner.
To adjust tip-out door left or right, loosen screws (a) on both hinges, adjust tip-out door, and
retighten screws.
To adjust tip-out door up or down, turn screws (b) on both hinges, in or out.
To adjust tip-out door in or out, loosen screws (c) on both hinges, adjust tip-out door, and
retighten screws.
8
22
2
2
2
2
3
a
1
a
1
c
3
c
1
1
b

9
INSTALLATION INSTRUCTIONS
10. Apply silicone caulk (not included) to unpolished
side and bottom of backsplash (C). Position
backsplash (C) on top (B) and against wall.
Clean any excess caulk before allowing
to dry.
Assembly is now complete. Install desired
faucet and drain assemblies (neither included)
per the manufacturers’ instructions to
complete the installation.
10
1
22
B
C

10
CARE AND MAINTENANCE
WARRANTY
IMPORTANT
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The stone top can be cleaned using standard marble cleaning agents available at your local
supplier.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch. Rub off excess
colorant promptly with a soft cloth.
• Shade variations and patterns are an inherent characteristic of stone (e.g. granite, marble,
engineered stone). Stone tops will vary from product to product. Use caution placing items
such as soap or any fragranced material on the stone surface. Use a soap dish, coaster or
similar item to protect the surface if placing any soap or fragranced products on the stone.
• If soap or fragranced products come in contact with the stone top, rinse the surface with water
and dry using a soft non-abrasive cloth.
• WARNING: Must use cleaning agents safe for stone. Check your cleaning agents use
restrictions before using on any stone. Damage to the stone may result. Vanity manufacturer not
responsible for damage caused by improper cleaning agents or soaps used. Warranty will not
cover damage caused by the use of improper soaps or cleaning agents.
• DO NOT use products to clean the stone top that contain acetone, lemon, vinegar or other
acids as these may cause damage to the stone surface.
• Periodically reseal the stone top using an appropriate stone sealer available from your local
home store. Follow the manufacturer’s directions on how to apply.
The manufacturer warrants this item against defects in materials and workmanship for a period of
one (1) year from the date of original retail purchase. This warranty applies only to the original
purchaser. This warranty does not apply to any damage on the product by accident, misuse, or
modified, improper installation or by affixing accessories not produced by the manufacturer. The
manufacturer will not be held liable for damages caused from cleaners or soaps that etch or stain
the stone top. The manufacturer is not accountable whatsoever for product installation during the
warranty period. There is no further expressed warranty. The manufacturer shall not be legally
responsible for incidental, consequential or special damages arising at or in connection with
product use or performance except as may otherwise be accorded by law. The manufacturer
disclaims any and all implied warranties.

11

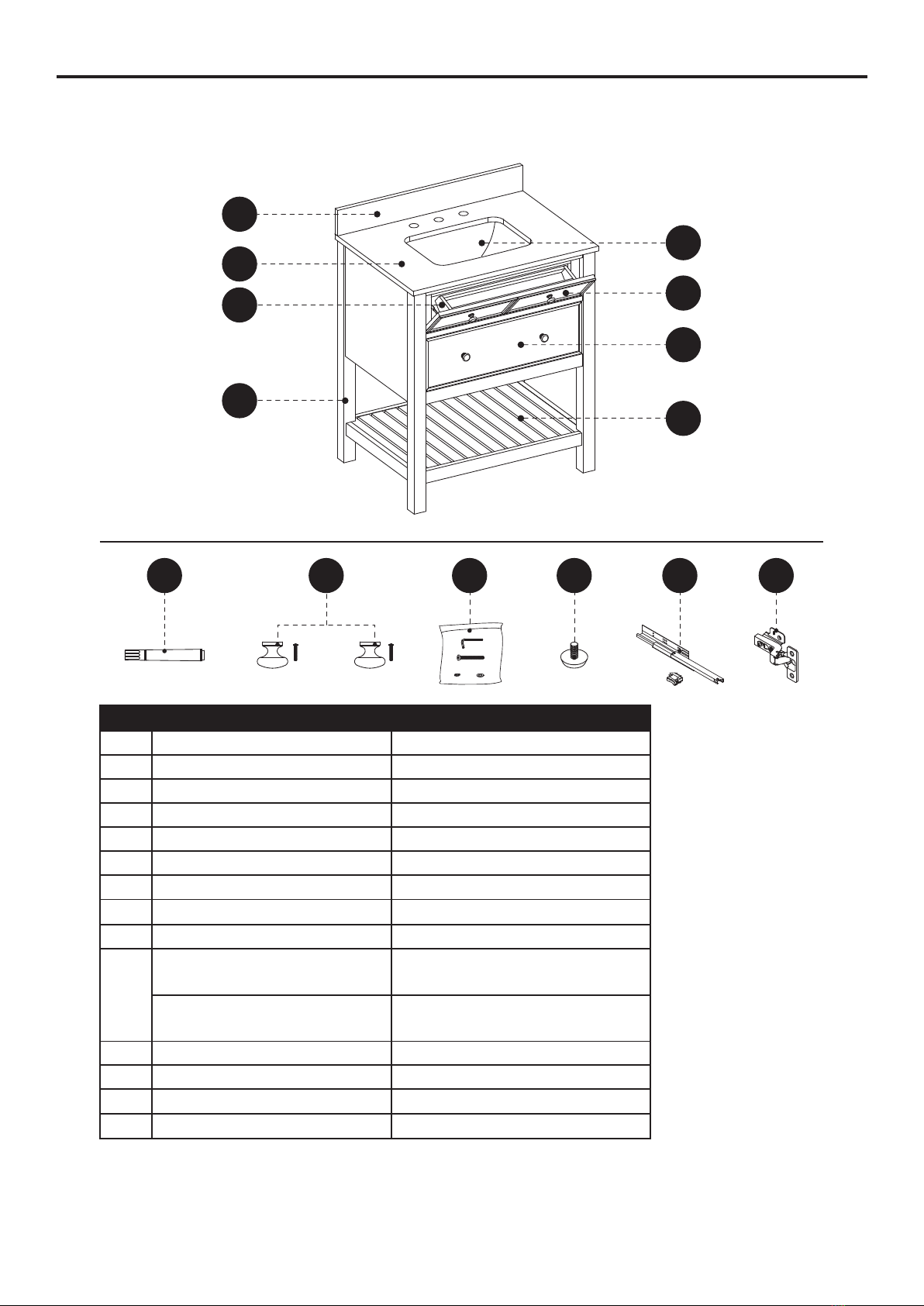

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Sunday. You could also contact us at [email protected].
Printed in Vietnam
AA Touch-up pen M-3008
T-1007
C-90-107
HH Leveler
PU17-1227-KD-HARDWARE PACKGG KD Hardware Pack
1888VA-WOOD KNOB
BB
Knob-Wood
(with Screws)
1888VA-MB KNOB
Knob-Matte Black
(with Screws)
II
Hinge
PUDTC-14X3-HANDLE
JJ
Drawer Glide Set
PART DESCRIPTION PART#
B
Tip-out Tray
1888VA-30-925 TOP
C PUBS-19-925-30
I 1888VA-30-274-WOOD TRAY
1888VA-30-274-DRAWER FRONTJDrawer Front
Top
Backsplash
D PU17-18X14-SQUARE
Sink
E 1888VA-30-274-TIP-OUT DOOR
Tip-out Door
G 1888VA-30-274-LEG
Leg
H 1888VA-30-274-SHELF
Shelf
B
G
I
C
D
J
H
E
BBAA GG HH II JJ

12
ADJUNTE SU RECIBO AQUÍ
Número de serie__________________ Fecha de compra__________________
ALLEN + ROTH y el diseño del logotipo son marcas comerciales
o marcas registradas de LF, LLC. Todos los derechos reservados.
acogedor • sofisticado • inspirador
ARTÍCULO #1064556
MODELO #1888VA-30-274
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este.
También puede ponerse en contacto con nosotros en [email protected].
76,2-CM TOCADOR
CON CUBIERTA

13
ÍNDICE
Contenido del paquete..................................................................................................................14
Aditamentos........................................................................................................................14
Información de seguridad..............................................................................................................14
Preparación..................................................................................................................................15
Instrucciones de ensamblaje o instalación...................................................................................15
Cuidado y mantenimiento..............................................................................................................21
Garantía.........................................................................................................................................21
Lista de piezas de repuesto...........................................................................................................22

14
ADITAMENTOS (NO SE MUESTRAN EN TAMAÑO REAL)
CONTENIDO DEL PAQUETE
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• Hay varios pasos de ensamblaje, incluido el desembalaje, que requieren dos adultos.
PRECAUCIÓN
• NO intente retirar la cubierta del tocador, ya que puede dañar la cubierta o el tocador.
• Siga estas instrucciones detenidamente, tómese el tiempo necesario y tenga cuidado al
ensamblar este tocador.
GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
PIEZA DESCRIPCIÓN CANTIDAD
A Tocador 1
FGaveta (preensamblada al
tocador [A]) 1
G Pata 4
H Estante 1
BCubierta (preensamblada
al tocador [A]) 1
CProtector contra
salpicaduras 1
E
Puerta basculante
(preensamblada al
tocador [A])
1
C
B
E
F
A
H
G
AA
Aplicador
de retoque
Cant. 1
BB
Perilla (2 opciones)
Madera (Cant. 4)
Negro mate (Cant. 4)
CC
Perno
Cant. 12
DD
Arandela
Cant. 12
Arandela
de resorte
Cant. 12
Llave allen
Cant. 1
EE FF

15
INSTRUCCIONES DE INSTALACIÓN
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo de instalación estimado: 45 minutos (24 horas para que seque la masilla de
calafateo de silicona).
Herramientas necesarias para la instalación (no se incluyen): destornillador Phillips, cuchillo para
uso general o tijera, masilla de calafateo de silicona, taladro eléctrico con broca para taladro.
Herramientas útiles (no se incluyen): cinta métrica, nivel.
1. Como se muestra en el diagrama, extienda
completamente la gaveta y ubique las
palancas de plástico en los rieles de
deslizamiento metálicos. Empuje las palancas
del lado izquierdo y del lado derecho al
mismo tiempo para desenganchar la gaveta
de los deslizadores para gaveta. Levante la
gaveta suavemente para retirarla del
tocador (A).
1
12
A
F

16
INSTRUCCIONES DE INSTALACIÓN
Aditamentos utilizados
Perno x 4
Arandela x 4
Llave allen x 1
Arandela de
resorte x 4
2. Con la ayuda de otra persona, coloque el
tocador (A) boca abajo sobre una superficie
que no propicie los rayones. Coloque la pata
(G) en la posición correcta en el tocador (A).
Inserte los pernos (DD), las arandelas de
resorte (EE) y las arandelas (FF) en los orificios
pretaladrados en el interior del tocador (A).
Apriete los pernos (DD) con la llave allen (CC).
Repita el proceso para una pata (G) adicional;
NO instale las dos patas finales (G).
CC
DD
EE
FF
Aditamentos utilizados
Perno x 4
Arandela x 4
Llave allen x 1
Arandela de
resorte x 4
CC
DD
EE
FF
3. Coloque el estante (H) en las muescas de las
dos patas instaladas (G). Presione las dos
patas finales (G) para que queden ajustadas
en el estante (H). Inserte los pernos (DD), las
arandelas de resorte (EE) y las arandelas (FF)
en los orificios pretaladrados en el interior del
tocador (A), apriete con la llave allen (CC).
2
2
A
G
CC
DD
EE
FF
1
1
1
1
3
3
2
2
1H
A
CC
DD
EE
FF
G

17
INSTRUCCIONES DE INSTALACIÓN
4. Inserte los pernos (DD), las arandelas de
resorte (EE) y las arandelas (FF) en los
orificios pretaladrados en el interior de las
patas (G), apriete con la llave allen (CC).
Aditamentos utilizados
Perno x 4
Arandela x 4
Llave allen x 1
Arandela de
resorte x 4
CC
DD
EE
FF
ADVERTENCIA
El tocador (A) DEBE fijarse a la pared.
Nota: limpie el área donde se colocará el
tocador (A) antes de comenzar con la
instalación permanente y asegúrese de que el
tocador (A) no interfiera con ningún suministro
de agua ni desagües una vez montado.
5. Con la ayuda de dos personas, coloque
cuidadosamente el tocador (A) con la cubierta (B)
contra la pared en su ubicación definitiva. Mientras
sostiene la base del tocador firmemente contra la
pared, use los niveladores preensamblados en la
parte inferior de cada pata del tocador (A) para
nivelar el artículo. Si gira los niveladores en dirección
contraria a las manecillas del reloj aumentará la
altura del tocador (A); si los gira en dirección de
las manecillas del reloj disminuirá la altura del
tocador.
Una vez que el tocador esté en su lugar, contra
la pared, y nivelado de adelante hacia atrás y de
lado a lado, taladre un orificio a través del área de
montaje del tocador y en los montantes de la pared (como se ilustra en el
diagrama 5). Con los aditamentos de montaje adecuados (no se incluyen), fije el tocador (A) a un
montante de la pared. Si es posible, fije el tocador (A) a dos montantes de pared para obtener mayor
estabilidad.
5
12
A
B
4
G
CC
DD
EE
FF

18
INSTRUCCIONES DE INSTALACIÓN
6. Para reinstalar las gavetas en el tocador (A),
extienda los rieles de deslizamiento metálicos
por completo. Baje con cuidado la gaveta y
deslícela hasta el cerrojo posterior de los
rieles deslizantes. A continuación, baje la
caja de la gaveta para que se asiente por
completo sobre los rieles deslizantes
extendidos. Luego, presione las palancas
de plástico para asegurar la caja de la gaveta
en su lugar.
Nota: la alineación de la caja de la gaveta se
puede ajustar, si es necesario. Como se
muestra en el diagrama, gire la rueda de
ajuste hacia la izquierda para levantar la caja
de la gaveta, o hacia la derecha para bajarla.
También se puede regular la altura de los
rieles de deslizamiento a la izquierda y a la
derecha independientemente para encontrar la
mejor posición de alineamiento de las gavetas.
PRECAUCIÓN
NO fuerce ni dañe la gaveta, ya que podrían producirse daños en los deslizadores. Si la
gaveta no se desliza con facilidad, retírela e intente nuevamente desde el principio.
6
A
2
1
3
7. Para cambiar las perillas, abra suavemente la
puerta basculante (E) y utilice el destornillador
Phillips para aflojar los tornillos que sujetan la
bandeja basculante de madera maciza. Una
vez aflojada, basta con levantar y deslizar
hacia arriba para retirarla (según el diagrama 7).
Un juego de perillas (BB) se empaca por
separado en la caja. Si desea cambiar las
perillas, simplemente retire las existentes y
coloque el otro acabado, como se ilustra en
el diagrama.
Nota: la base de este tocador incluye dos
opciones diferentes de perillas.
BB
Aditamentos utilizados
Perilla x 4
7
1
2
E
F
3
BB

19
INSTRUCCIONES DE INSTALACIÓN
9. Vuelva a colgar la bandeja de madera dentro
de la puerta basculante (E) superior.
9
1
2
E
8. Si necesita ajustar la puerta basculante, hágalo de la siguiente manera.
Para ajustar la puerta basculante hacia la izquierda o hacia la derecha, afloje los tornillos (a) de
ambas bisagras, ajuste la puerta basculante y vuelva a apretar los tornillos.
Para ajustar la puerta basculante hacia arriba o hacia abajo, gire los tornillos (b) en ambas
bisagras hacia dentro o hacia afuera.
Para ajustar la puerta hacia adentro o hacia afuera, afloje los tornillos (c) en ambas bisagras,
ajuste la puerta basculante y vuelva a apretar los tornillos.
8
22
2
2
2
2
3
a
1
a
1
c
3
c
1
1
b

20
INSTRUCCIONES DE INSTALACIÓN
10. Coloque masilla de calafateo de silicona (no se
incluye) en el lado inferior y sin pulir del
protector contra salpicaduras (C). Coloque el
protector contra salpicaduras (C) sobre la
cubierta (B) y pegado a la pared. Limpie
cualquier exceso de masilla de calafateo antes
de permitir que se seque.
Ya ha terminado el ensamblaje. Instale los
ensambles del grifo y el desagüe (no se
incluyen) según las instrucciones del fabricante
para completar la instalación.
10
1
22
B
C
