Allen + Roth LWS30DVAG User manual

Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. – 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #2808047
MODEL #LWS30DVAG
Français p. 7
Español p. 13
30-in
Vanity with Top
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
welcoming • sophisticated • inspiring
1

SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or install the product.
WARNING
CAUTION
Do not stand on vanity. Use vanity on level ground. Base
vanity supports a maximum weight of 200 lbs. Exceeding
maximum weight limit will compromise the integrity of the
vanity structure and could cause the vanity to fail.
Do not hang from the vanity.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware
contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 15 minutes
Tools Required (not included): Silicone compound.

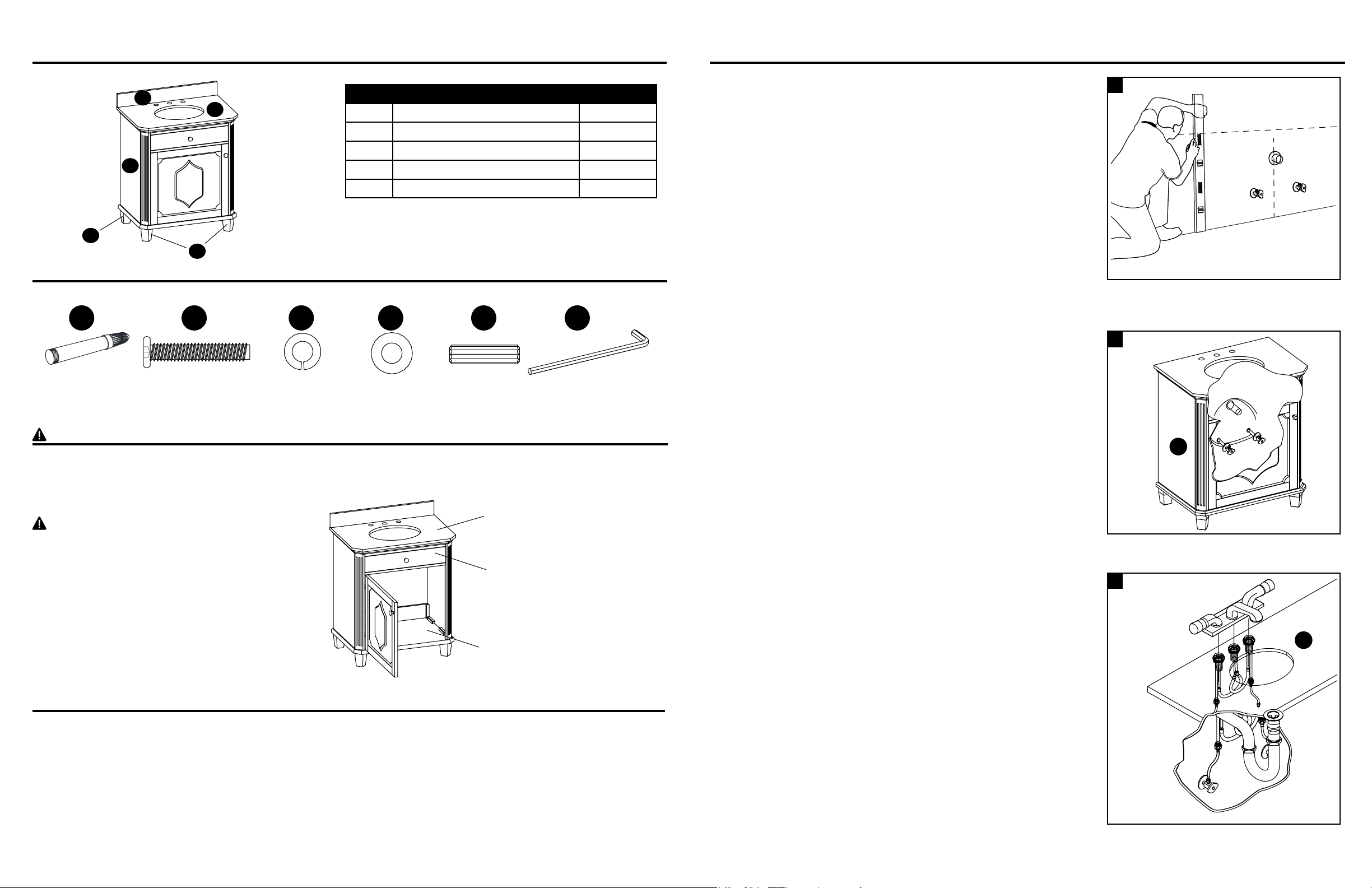

PACKAGE CONTENTS
B
D
E
C
A
HARDWARE CONTENTS (not shown actual size)
AA BB CC DD EE FF
Touch-up Pen
x 1
Bolt
x 8+1 extra
Lock Washer
x 8+1 extra
Flat Washer
x 8+1 extra
Wood Dowel
x 8+1 extra
Hex Wrench
x 1
PART DESCRIPTION QUANTITY
AVanity Top (preassembled) 1
B Vanity Base 1
C Backsplash 1
D Front Feet 2
E Back Feet 2
32
Maximum load 200 lb. (90.7 kg)
Maximum load 10 lb. (4.5 kg)
Maximum load 30 lb. (13.6 kg)
ASSEMBLY INSTRUCTIONS
2. Move vanity (B) into proper place against the wall.
Water Supply Lines and Drain Installation Guide
1. Mark wall for vanity placement and note the location of the water
supply lines and drain on the back panel of vanity.
3. Install faucet, drain and supply lines (none included) to vanity top (A)
according to the instructions supplied with those items.
1
2
3
B
A

4
5
6
54
C
A
Silicone
E
E
D
D
B
BB
CC
CC
DD
DD
EE

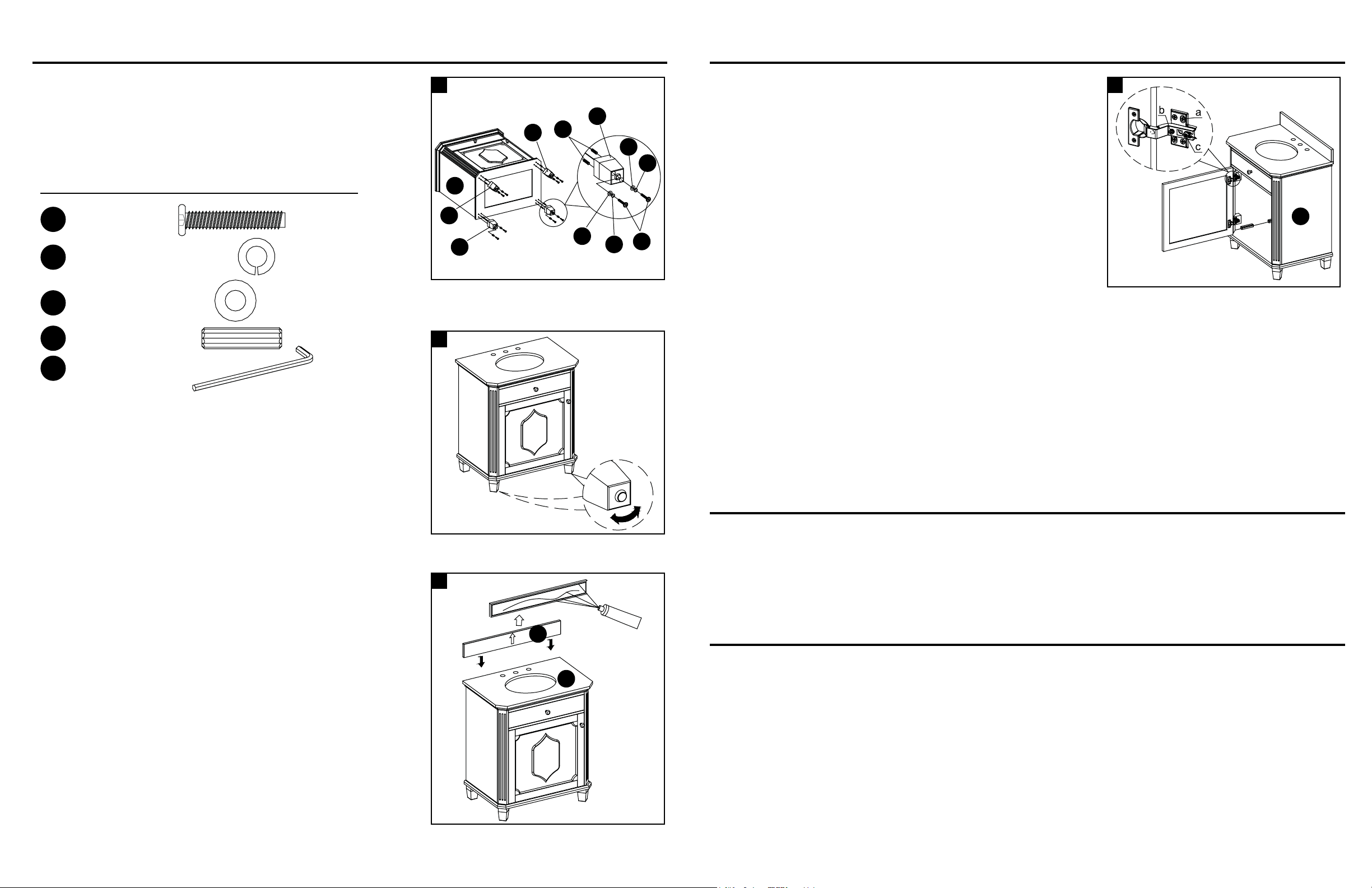

ASSEMBLY INSTRUCTIONS
Vanity Feet Installation
4. Insert wood dowel (EE) into front feet (D) and back feet (E). Attach
front feet (D) and back feet (E) to the vanity base (B) by inserting the
bolts (BB) through lock washers (CC) and at washers (DD). Tighten
with hex wrench (FF).
Adjustable Level
5. In case of uneven oors, oor levelers are provided at the bottom of
the vanity. If necessary, adjust oor levelers by hand to correct tilting
and/or level doors.
Backsplash Installation
6. To mount the backsplash (C) to the wall, apply a thin bead of silicone
compound (not included) to the unpolished back side and bottom of the
backsplash (C). Position backsplash (C) as shown onto vanity top (A)
and against the wall. Clean any excess silicone compound before
allowing to dry.
Hardware Used
Bolt x 8
Lock Washer x 8
Flat Washer x 8
Wood Dowel x 8
Hex Wrench x 1
BB
CC
DD
EE
FF
7
B
ASSEMBLY INSTRUCTIONS
Hinge Adjustment For Door Alignment
7. If the doors preassembled to vanity base (B) require adjustment, follow
the below options as needed:
To adjust door up or down, loosen screws (a), adjust door and retight-
en screws.
To adjust door left and right, turn screw (b) in or out.
To adjust door in and out, loosen screw (c), adjust door and retighten
screw.
CARE AND MAINTENANCE
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner. Make sure to dry the wood immediately with a soft
cloth or towel.
• The engineer top can be cleaned using standard engineer cleaning agents (sold separately).
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch; for worn areas, stroke in direction of wood grain.
Rub excess colorant promptly with a soft cloth.
• Keep product away from direct sunlight as it may damage the nish.
This product is warranted to the original purchaser. If there is a failure in this unit due to defects in materials or workmanship,
the manufacturer will repair or replace this item at our discretion without charge. Warranty is void if product has been assembled
incorrectly, misused, abused by overloading, altered in any way or damaged due to accident. This warranty is not transferable
and does not cover chipping, aking, scratches, rust, dents, or other damages to the surfaces of this product. Responsibility
of the manufacturer is limited to repair or replacement of this product. The manufacturer is not responsible for consequential,
incidental, or other damages or losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation may not apply to you. This warranty gives you specic legal rights and you may
have other rights which vary from state to state.
ONE-YEAR LIMITED WARRANTY

6

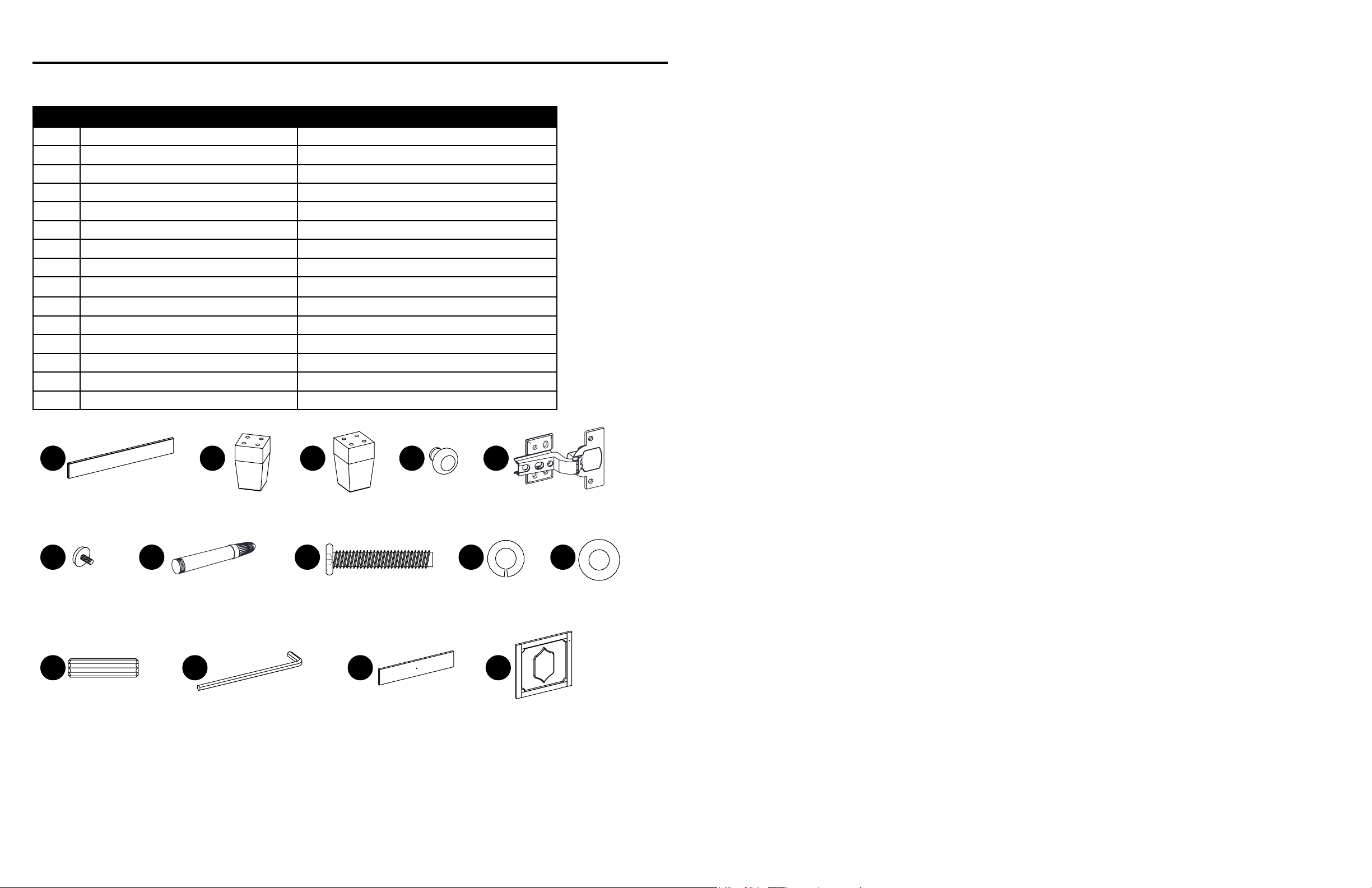

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Friday.
PART DESCRIPTION PART #
C Backsplash 00LWS30DVAG-01
D Front Feet 00LWSDVAG-02
E Back Feet 00LWSDVAG-03
GG Door Pull with Bolt 00LWSDVAG-04
HH Slow Close Hinge 00LWSDVAG-05
II Leveler 00LWSDVAG-06
AA Touch-up Pen 00LWSDVAG-07
BB Bolt 00LWSDVAG-08
CC Lock Washer 00LWSDVAG-09
DD Flat Washer 00LWSDVAG-10
EE Wood Dowel 00LWSDVAG-11
FF Hex Wrench 00LWSDVAG-12
Complete Hardware 00LWSDVAG-13
F Tip Out Dawer 00LWS30DVAG-14
G Door 00LWS30DVAG-15
AA BB CC DD
EE FG
D EC
FF
GG HH
II
allen + roth®is a registered
trademark of LF, LLC. All
rights reserved.
Printed in Vietnam
Date: 2020-10-28
Rev. 0001-A

Numéro de série Date d’achat
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
JOIGNEZ VOTRE REÇU ICI
ARTICLE #2808047
MODÈLE #LWS30DVAG
76,2 cm
Meuble-lavabo avec comptoir
allen + roth®est une marque de commerce déposée
de LF, LLC. Tous droits réservés.
welcoming • sophisticated • inspiring
7

CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler ou d’installer l’article.
AVERTISSEMENT
ATTENTION
Ne vous tenez pas debout sur le meuble-lavabo. Placez le
meuble-lavabo sur un sol plat. La base de meuble-lavabo
supporte un poids maximum de 90,71 kg. Si le poids
maximum est dépassé, cela compromettra l’intégrité de la
structure du meuble-lavabo et celui-ci pourrait se détériorer.
Ne vous suspendez pas au meuble-lavabo.
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le contenu de l’emballage
avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces manquantes ou endommagées, ne tentez pas
d’assembler l’article.
Temps d’assemblage approximatif : 15 minutes.
Outils nécessaires (non inclus) : composé de silicone.
CONTENU DE L’EMBALLAGE
QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)
PIÈCE DESCRIPTION QUANTITÉ
AComptoir de meuble-lavabo (préassemblé) 1
B Base de meuble-lavabo 1
C Dosseret 1
D Pied avant 2
E Pied arrière 2
98
AA BB CC DD EE FF
Crayon à retouche
x 1
Boulon
x 8+1 extra
Rondelle de blocage
x 8+1 extra
Rondelle plate
x 8+1 extra
Goujon en bios
x 8+1 extra
Clé hexagonale
x 1
Charge maximale 200 lb. (90,7 kg)
Charge maximale 10 lb. (4,5 kg)
Charge maximale 30 lb. (13,6 kg)
1
2
3
A
2. Placez le meuble-lavabo (B) contre le mur à l’endroit désiré.
INSTRUCTIONS POUR L’ASSEMBLAGE
Guide d’installation des conduites d’alimentation en eau
et du drain
1. Marquez le mur à l’endroit où vous installerez le meuble-lavabo et
notez l’emplacement des conduites d’alimentation en eau et du drain
sur le panneau arrière du meuble-lavabo.
3. Installez le robinet, le drain et les conduites d’alimentation
(non inclus) au comptoir de meuble-lavabo (A) selon les
instructions pour l’installation fournies avec ces articles.
B
B
D
E
C
A

1110
Silicone
E
E
D
D
B
BB
CC
CC
DD
DD
EE
C
A
Haut
4
5
6
INSTRUCTIONS POUR L’ASSEMBLAGE
Installation du pieds de meuble-lavabo
4. Insérez les goujons de bois (EE) dans les pieds avant (D) et les pied
arrière (E). Fixez les pieds avant (D) et les pied arrière (E) à la base du
meuble-lavabo (B) en insérant les boulons (BB) dans les rondelles de
blocage (CC) et les rondelles plates (DD). Serrez les boulons à l’aide
de la clé hexagonale (FF).
Réglage du niveau
5. Si votre plancher est inégal, utilisez les patins réglables situés au bas
du meuble-lavabo. Au besoin, ajustez les patins réglables à la main
pour corriger l’inclinaison ou pour mettre les portes de niveau.
Installation du dosseret
6. Pour installer le dosseret (C) au mur, appliquez un mince trait
de composé de silicone (non inclus) sur les surfaces arrière et
inférieure non polies du dosseret (C). Placez le dosseret (C) sur
le comptoir du meuble-lavabo (A) et contre le mur. Éliminez tout
excédent de composé de silicone, puis laissez sécher.
Quincaillerie utilisée
Boulon x 8
Rondelle de blocage x 8
Rondelle plate x 8
Goujon en bios x 8
Clé hexagonale x 1
BB
CC
DD
EE
FF
INSTRUCTIONS POUR L’ASSEMBLAGE
Réglage de la charnière pour l’alignement de la porte
7. Si le réglage des portes préassemblées à la base du meuble-lavabo (B)
s’avère nécessaire, choisissez l’une des options ci-dessous en fonction
du besoin :
Pour déplacer la porte vers le haut ou vers le bas, desserrez les vis (a),
ajustez la porte, puis resserrez les vis.
Vissez ou dévissez la vis (b) pour déplacer la porte vers la droite ou la
gauche.
Pour déplacer la porte vers l’avant ou vers l’arrière, desserrez la vis (c),
ajustez la porte, puis resserrez la vis.
7
B
ENTRETIEN
• Époussetez régulièrement le meuble-lavabo à l’aide d’un linge doux et non pelucheux ou d’un accessoire pour l’époussetage
domestique.
• Vous pouvez nettoyer le meuble-lavabo à l’aide d’un nettoyant doux et non abrasif. Essuyez immédiatement le bois à l’aide d’un
linge doux ou d’une serviette.
• Le comptoir en ingénieur peut être nettoyé à l’aide d’un nettoyant standard pour le ingénieur (vendu séparément).
• Conseils pour l’utilisation du crayon à retouche (AA) : Pour les égratignures, suivez le sens de l’égratignure. Pour les surfaces
usées, suivez le grain du bois. Essuyez rapidement toute trace de crayon non nécessaire à l’aide d’un linge doux.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le ni.
La présente garantie n’est o󰀨erte qu’à l’acheteur initial. Si cet article présente des défauts de matériaux ou de fabrication, le
fabricant choisira, à sa seule discrétion, de réparer ou de remplacer l’article sans frais. La garantie sera annulée si l’article
a été assemblé incorrectement, a été utilisé de manière inappropriée ou abusive en le surchargeant ou en l’altérant d’une
quelconque façon, ou a subi des dommages causés par un accident. La présente garantie est non transférable et ne couvre
pas les ébréchures, l’écaillement, les égratignures, la rouille, les bosses et tout autre dommage à la surface de cet article. La
responsabilité du fabricant se limite à la réparation et au remplacement de cet article. Le fabricant n’est pas responsable des
dommages accessoires, consécutifs ou autres ni de toute perte causée par une défectuosité de l’article. La présente garantie
prévaut sur toute autre garantie explicite. Certains États ou certaines provinces ne permettent pas l’exclusion ou la limitation
des dommages accessoires ou consécutifs, de sorte que la limitation ci-dessus peut ne pas s’appliquer à vous. Cette garantie
vous confère des droits précis. Il est possible que vous disposiez d’autres droits, qui varient d’un État ou d’une province à l’autre.
GARANTIE LIMITÉE DE UN AN

12

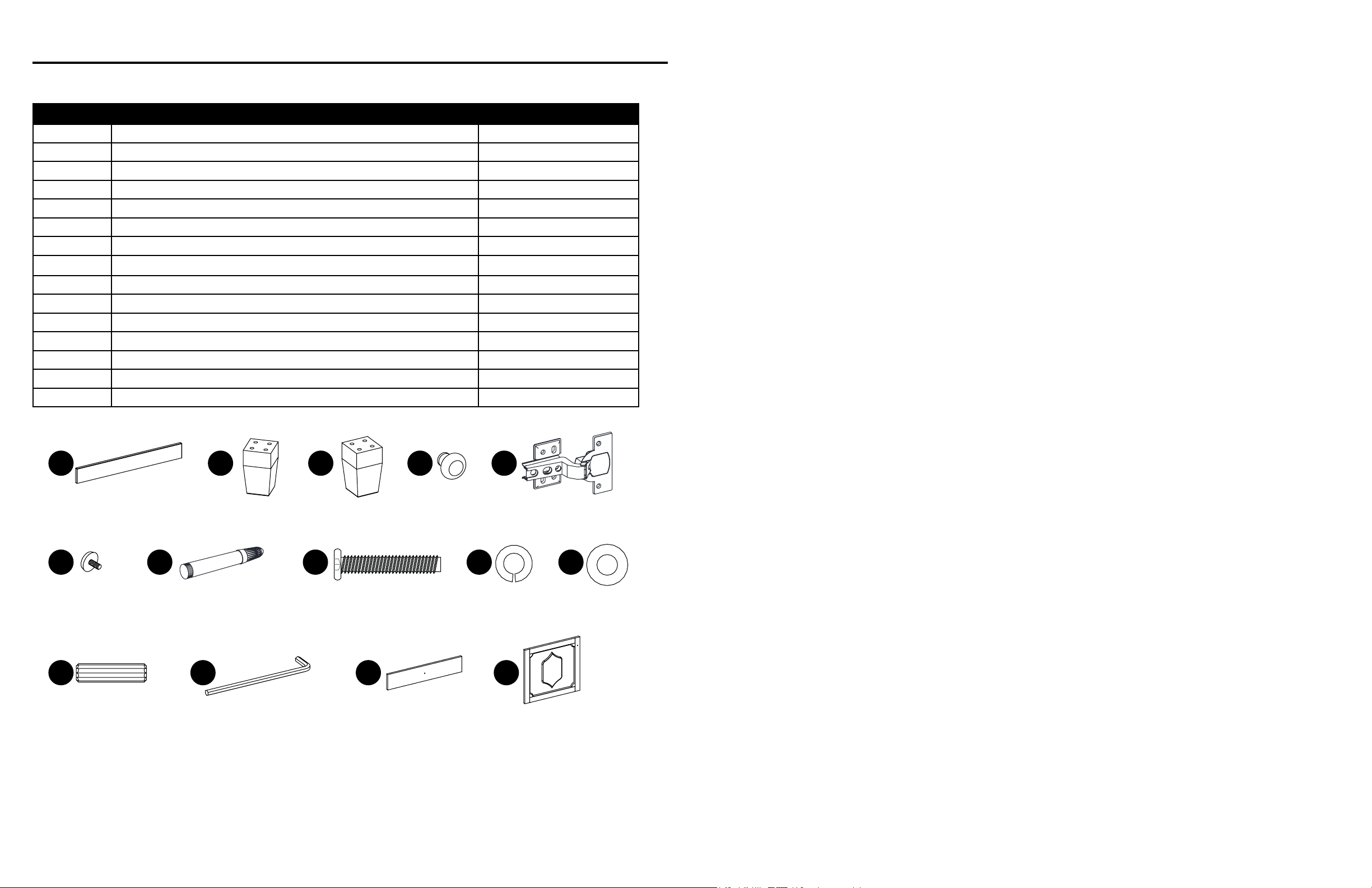

LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1 866 439-9800,
entre 8 h et 20 h (HNE), du lundi au vendredi.
PIÈCE DESCRIPTION NoDE PIÈCE
C Dosseret 00LWS30DVAG-01
D Pied avant 00LWSDVAG-02
E Pied arrière 00LWSDVAG-03
GG Poignée de porte avec boulon 00LWSDVAG-04
HH Charnière à fermeture lente 00LWSDVAG-05
II Patin réglable 00LWSDVAG-06
AA Crayon à retouche 00LWSDVAG-07
BB Boulon 00LWSDVAG-08
CC Rondelle de blocage 00LWSDVAG-09
DD Rondelle plate 00LWSDVAG-10
EE Goujon en bios 00LWSDVAG-11
FF Clé hexagonale 00LWSDVAG-12
Quincaillerie complète 00LWSDVAG-13
F Tiroir basculant 00LWS30DVAG-14
G Porte 00LWS30DVAG-15
allen + roth®est une marque de
commerce déposée de LF, LLC.
Tous droits réservés.
Imprimé au Vietnam
Date: 2020-20-28
Rév. 0001-A
AA BB CC DD
EE FG
D EC
FF
GG HH
II

Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-866-439-9800, de lunes a viernes, de 8 a.m. a 8 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
ARTÍCULO # 2808047
MODELO # LWS30DVAG
76,2 cm
Tocador de cubierta
allen + roth®es una marca registrada de LF, LLC.
Todos los derechos reservados.
welcoming • sophisticated • inspiring
13

INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar o instalar el producto.
ADVERTENCIA
PRECAUCIÓN
No se pare sobre el tocador. Coloque el tocador sobre
un piso nivelado. La base del tocador resiste un máximo
de 90,71 kg. Si se excede este límite de peso máximo,
se pone en riesgo la integridad de la estructura del
tocador y este podría caerse.
No se cuelgue del tocador.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido
del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 15 minutos
Herramientas necesarias (no se incluyen): Compuesto de silicona.
CONTENIDO DEL PAQUETE
ADITAMENTOS (no se muestran en tamaño real)
PIEZA DESCRIPCIÓN CANTIDAD
ACubierta para tocador (preensamblada) 1
B Base para tocador 1
C Protector contra salpicaduras 1
D Patas frontal 2
E Patas posterior 2
1514
AA BB CC DD EE FF
Aplicador de retoque
x 1
Perno
x 8+1 extra
Arandela de seguridad
x 8+1 extra
Arandela plana
x 8+1 extra
Espiga de madera
x 8+1 extra
Llave hexagonal
x 1
Carga máxima 200 lb. (90,7 kg)
Carga máxima 10 lb. (4,5 kg)
Carga máxima 30 lb. (13,6 kg)
1
2
3
A
INSTRUCCIONES DE ENSAMBLAJE
Guía de instalación de tuberías de suministro de agua
1. Marque la pared con la ubicación del tocador y tenga en cuenta la
ubicación de las tuberías de suministro de agua y el desagüe en el
panel posterior del tocador.
2. Mueva el tocador (B) hasta su ubicación adecuada contra la pared.
3. Conecte el grifo, el desagüe y las tuberías de suministro (ninguna de estas piezas
se incluye) a la cubierta para tocador (A) de acuerdo con las instrucciones provistas
con estos artículos.
B
B
D
E
C
A

1716
Silicona
C
A
Hacic arriba
4
5
6
INSTRUCCIONES DE ENSAMBLAJE
Instalación de los Patas del tocador
4. Introduzca las espigas de madera (EE) en los patas frontal (D) y
de las patas posterior (E). Fije las patas frontal (D) y de las patas
posterior (E) a la base del tocador (B) al insertar los pernos (BB)
a través de las arandelas de seguridad (CC) y de las arandelas
planas (DD). Apriételos con una llave hexagonal (FF).
Nivel ajustable
5. En caso de que el piso esté desnivelado, se incluyen niveladores
para piso en la parte inferior del tocador. Si es necesario, ajuste
los niveladores de forma manual para corregir la inclinación o
nivelar las puertas.
Instalación de los protectores contra salpicaduras
6. Para montar el protector contra salpicaduras (C) en la pared, aplique
una capa na de compuesto de silicona (no se incluye) en la parte
posterior e inferior sin pulir del protector contra salpicaduras (C).
Coloque el protector contra salpicaduras (C) como se muestra en la
cubierta para tocador (A) y contra la pared. Limpie cualquier exceso
de compuesto de silicona antes de dejar secar.
Aditamentos utilizados
Perno
Arandela de seguridad
Arandela plana
Espiga de madera
Llave hexagonal
x 8
x 8
x 8
x 8
x 1
BB
CC
DD
EE
FF
7
B
INSTRUCCIONES DE ENSAMBLAJE
Ajuste de las bisagras para alinear las puertas.
7. Si las puertas preensambladas a la base del tocador (B) requieren
ajustes, siga las opciones a continuación según sea necesario.
Para ajustar las puertas hacia arriba o abajo, aoje los tornillos (a),
ajuste las puertas y vuelva a apretar los tornillos.
Para ajustar las puertas hacia la derecha o la izquierda, gire el tornillo (b)
hacia dentro o afuera.
Para ajustar las puertas hacia adentro o afuera, aoje el tornillo (c),
ajuste la puerta y vuelva a apretar el tornillo.
CUIDADO Y MANTENIMIENTO
• Limpie el tocador regularmente con un paño suave que no deje pelusas o con un producto de limpieza doméstico.
• Puede limpiar el tocador con un limpiador doméstico suave no abrasivo. Asegúrese de secar la madera inmediatamente con
un paño o una toalla suave.
• La cubierta de ingeniería se puede limpiar con limpiadores estándar para ingeniería (se venden por separado).
• Consejos para usar el aplicador de retoque (AA): Para rayones, aplique en dirección del rayón; para áreas desgastadas,
aplique en dirección de la veta de madera. Frote el exceso de colorante rápidamente con un paño suave.
• Mantenga el producto lejos de la luz solar directa, ya que esta puede provocar daños en el acabado.
La garantía de este producto es válida para el comprador original. Si esta unidad presenta alguna falla debido a defectos en
los materiales o la mano de obra, el fabricante reemplazará o reparará a su discreción este artículo sin cargos. La garantía
se anula si el producto no se ensambló correctamente y debido al mal uso, abuso por sobrecarga, modicación de cualquier
tipo o daños producidos por un accidente. Esta garantía no es transferible y no cubre el desportillado, desprendimiento,
rayones, oxidación, abolladuras u otros daños en la supercie de este producto. La responsabilidad del fabricante se limita a la
reparación o el reemplazo de este producto. El fabricante no se hará responsable por daños accidentales o resultantes u otros
daños o pérdidas causadas por fallas del producto. Esta garantía reemplaza a todas las demás garantías explícitas. Algunos
estados no permiten la exclusión o limitación de los daños accidentales o resultantes, de modo que las limitaciones anteriores
pueden no aplicarse en su caso. Esta garantía le otorga derechos legales especícos, y usted podría tener otros derechos, que
varían según el estado.
UN AÑO DE GARANTÍA LIMITADA
E
E
D
D
B
BB
CC
CC
DD
DD
EE

18
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-866-439-9800,
de lunes a viernes, de 8 a.m. a 8 p.m., hora estándar del Este.
PIEZA DESCRIPCIÓN PIEZA #
C Protector contra salpicaduras 00LWS30DVAG-01
D Patas frontal 00LWSDVAG-02
E Patas posterior 00LWSDVAG-03
GG Tirador de puerta con perno 00LWSDVAG-04
HH Bisagra para cerrado lento 00LWSDVAG-05
II Nivelador 00LWSDVAG-06
AA Aplicador de retoque 00LWSDVAG-07
BB Perno 00LWSDVAG-08
CC Arandela de seguridad 00LWSDVAG-09
DD Arandela plana 00LWSDVAG-10
EE Espiga de madera 00LWSDVAG-11
FF Llave hexagonal 00LWSDVAG-12
Todos los aditamentos 00LWSDVAG-13
F Gaveta con inclinación 00LWS30DVAG-14
G Marco de la puerta 00LWS30DVAG-15
allen + roth®es una marca
registrada de LF, LLC.
Todos los derechos reservados.
Impreso en Vietnam
Fecha: 2020-20-28
Rev. 0001-A
AA BB CC DD
EE FG
D EC
FF
GG HH
II
