Allied Telesis AT-3012SL User manual

CentreCOM
AT-3012SL
AT-3016SL
AT-3024SL
MultiportRepeaters
InstallationGuide
PN 613-10627-00 Rev A
®

 Copyright 1997 Allied Telesyn International Corp.
All rights reserved. No part of this publication may be reproduced without prior written permission from Allied
Telesyn International Corp.
Allied Telesyn reserves the right to make changes in specifications and other information contained in this document
without prior written notice. The information provided herein is subject to change without notice. In no event shall
Allied Telesyn be liable for any incidental, special, indirect, or consequential damages whatsoever, including but not
limited to lost profits, arising out of or related to this manual or the information contained herein, even if Allied Telesyn
has been advised of, known, or should have known, the possibility of such damages.
Trademarks: CentreCOM is a registered trademark of Allied Telesyn International Corp. Ethernet is a registered
trademark of Xerox Corporation. UNIX is a registered trademark of UNIX System Laboratories. Novell and
NetWare are registered trademarks of Novell, Inc. Microsoft and MS-DOS are registered trademarks and LAN
Manager and Windows for Workgroups are trademarks of Microsoft Corporation. 3Com is a registered trademark of
3Com. PC-NFS is a trademark of Sun Microsystems, Inc. PC/TCP is a registered trademark of FTP Software, Inc.
DECnet is a registered trademark of Digital Equipment Corporation.
All company names, logos, and product designations that are trademarks or registered trademarks are the property of
their owners.

iii
Electrical Safety and Installation
Requirements
STANDARDS : This product meets the following standards
RFI Emission EN55022 Class A
WARNING : In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures.
Immunity EN50082-1
Electrical Safety EN60950, UL1950, CSA 950
SAFETY
ELECTRICAL NOTICES
WARNING: ELECTRIC SHOCK HAZARD
To prevent ELECTRIC shock, do not remove cover. No user-serviceable parts inside. This unit contains HAZARDOUS VOLTAGES and should only be opened by
a trained and qualified technician. To avoid the possibility of ELECTRIC SHOCK, disconnect electric power to the product before connecting or disconnecting
the LAN cables.
LIGHTNING DANGER
DANGER: DO NOT WORK on equipment or CABLES during periods of LIGHTNING ACTIVITY.
CAUTION : POWER CORD IS USED AS A DISCONNECTION DEVICE. TO DE-ENERGISE EQUIPMENT, disconnect the power cord.
INSTALLATION
ELECTRICAL—AUTO VOLTAGE ADJUSTMENT
This product will automatically adjust to any voltage between the ranges shown on the label.
ELECTRICAL—TYPE CLASS 1 EQUIPMENT
THIS EQUIPMENT MUST BE EARTHED. Power plug must be connected to a properly wired earth ground socket outlet. An improperly wired socket outlet
could place hazardous voltages on accessible metal parts.
ELECTRICAL—CORD NOTICE
Use power cord, maximum 4.5 meters long, rated 6 amp minimum, 250V, made of HAR cordage molded IEC 320 connector on one end and on the other end
a plug approved by the country of end use.
CAUTION : Air vents must not be blocked and must have free access to the room ambient air for cooling.
OPERATING TEMPERATURE
This product is designed for a maximum ambient temperature of 50 ° C.
ALL COUNTRIES : Install product in accordance with local and National Electrical Codes.
U.S. Federal Communications Commission
RADIATED ENERGY
Note: This equipment has been tested and found to comply with the limits for a Class A digital device pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment
generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with this instruction manual, may cause harmful
interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will
be required to correct the interference at his own expense.
Note: Modifications or changes not expressly approved by the manufacturer or the FCC can void your right to operate this equipment.
Canadian Department of Communications
This Class A digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations.
Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

iv
NORMEN : Dieses Produkt erfüllt die Anforderungen der nachfolgenden Normen.
Hochfrequenzstörung EN55022 Klasse A
WARNUNG : Bei Verwendung zu Hause kann dieses Produkt Funkstörungen hervorrufen. In diesem Fall müßte der Anwender angemessene Gegenmaßnahmen
ergreifen.
Störsicherheit EN50082-1
Elektrische Sicherheit EN60950, UL1950, CSA 950
SICHERHEIT
ACHTUNG: GEFÄHRLICHE SPANNUNG
Das Gehäuse nicht öffnen. Das Gerät enthält keine vom Benutzer wartbaren Teile. Das Gerät steht unter Hochspannung und darf nur von qualifiziertem
technischem Personal geöffnet werden. Vor Anschluß der LAN-Kabel, Gerät vom Netz trennen.
GEFAHR DURCH BLITZSCHLAG
GEFAHR : Keine Arbeiten am Gerät oder an den Kabeln während eines Gewitters ausführen.
VORSICHT : DAS NETZKABEL DIENT ZUM TRENNEN DER STROMVERSORGUNG. ZUR TRENNUNG VOM NETZ, KABEL AUS DER STECKDOSE ZIEHEN.
INSTALLATION
AUTOMATISCHE SPANNUNGSEINSTELLUNG
Dieses Gerät stellt sich automatisch auf die auf dem Etikett aufgeführten Spannungswerte ein.
GERÄTE DER KLASSE 1
DIESE GERÄTE MÜSSEN GEERDET SEIN. Der Netzstecker darf nur mit einer vorschriftsmäßig geerdeten Steckdose verbunden werden. Ein
unvorschriftsmäßiger Anschluß kann die Metallteile des Gehauses unter gefährliche elektrische Spannungen setzen.
NETZKABEL
Das Netzkabel sollte eine maximale Länge von 4,5 Metern, einen Nennwert von mindestens 6 A und 250 V haben, aus HAR-Material hergestellt und mit einer
gepreßten, IEC 320 entsprechenden, Anschlußverbindung an einem Ende, und am anderen Ende mit einem im Land des Endverbrauchers geprüften Stecker
ausgestattet sein.
VORSICHT : Die Entlüftungsöffnungen dürfen nicht versperrt sein und müssen zum Kühlen freien Zugang zur Raumluft haben.
BETRIEBSTEMPERATUR
Dieses Produkt wurde für den Betrieb in einer Umgebungstemperatur von nicht mehr als 50˚ C entworfen.
ALLE LÄNDER : Installation muß örtlichen und nationalen elektrischen Vorschriften entsprechen.
STANDARDER : Dette produkt tilfredsstiller de følgende standarder.
Radiofrekvens forstyrrelsesemission EN55022 Klasse A
ADVARSEL : I et hjemligt miljø kunne dette produkt forårsage radio forstyrrelse. Bliver det tilfældet, påkræves brugeren muligvis at tage tilstrækkelige
foranstaltninger.
Immunitet EN50082-1
Elektrisk sikkerhed. EN60950, UL1950, CSA 950.
SIKKERHED
ELEKTRISKE FORHOLDSREGLER
ADVARSEL: RISIKO FOR ELEKTRISK STØD
For at forebygge ELEKTRISK stød, undlad at åbne apparatet. Der er ingen indre dele, der kan repareres af brugeren. Denne enhed indeholder LIVSFARLIGE
STRØMSPÆNDINGER og bør kun åbnes af en uddannet og kvalificeret tekniker. For at undgå risiko for ELEKTRISK STØD, afbrydes den elektriske strøm til
produktet, før LAN-kablerne monteres eller afmonteres.
FARE UNDER UVEJR
FARE : UNDLAD at arbejde på udstyr eller KABLER i perioder med LYNAKTIVITET.
ADVARSEL : DEN STRØMFØRENDE LEDNING BRUGES TIL AT AFBRYDE STRØMMEN. SKAL STRØMMEN TIL APPARATET AFBRYDES, tages ledningen ud af
stikket.
INSTALLATION
ELEKTRISK—AUTOMATISK SPÆNDINGSREGULERING
Dette apparat vil automatisk tilpasse sig enhver spænding indenfor de værdier, der er angivet på etiketten.
ELEKTRISK—KLASSE 1-UDSTYR
DETTE UDSTYR KRÆVER JORDFORBINDELSE . Stikket skal være forbundet med en korrekt installeret jordforbunden stikkontakt. En ukorrekt installeret
stikkontakt kan sætte livsfarlig spænding til tilgængelige metaldele.
ELEKTRISK—LEDNING
Anvend ledning af maksimum 4,5 meters længde, med en kapacitet på minimum 6 amp., 250 v, bestående af en IEC 320 connector med indstøbt HAR
ledning i den ene ende og et stik i den anden ende godkendt der er af myndighederne i brugerlandet.
ADVARSEL : Ventilationsåbninger må ikke blokeres og skal have fri adgang til den omgivende luft i rummet for afkøling.
BETJENINGSTEMPERATUR
Dette apparat er konstrueret til en omgivende temperatur på maksimum 50 grader C.
ALLE L ANDE : Installation af produktet skal ske i overensstemmelse med lokal og national lovgivning for elektriske installationer.

v
EISEN : Dit product voldoet aan de volgende eisen.
RFI Emissie EN55022 Klasse A
WAARSCHUWING : Binnenshuis kan dit product radiostoring veroorzaken, in welk geval de gebruiker verplicht kan worden om gepaste maatregelen te nemen.
Immuniteit EN50082-1
Electrische Veiligheid EN60950, UL1950, CSA 950
VEILIGHEID
WAARSCHUWINGEN MET BETREKKING TOT ELEKTRICITEIT
WAARSCHUWING : GEVAAR VOOR ELEKTRISCHE SCHOKKEN
Gelieve het deksel niet te verwijderen, teneinde ELEKTRISCHE schokken te voorkomen. Binnenin bevinden zich geen onderdelen die door de gebruiker kunnen
worden onderhouden. Dit toestel staat onder GEVAARLIJKE SPANNING en mag alleen worden geopend door een daartoe opgeleide en bevoegde technicus.
Om het gevaar op ELEKTRISCHE SCHOKKEN te vermijden, moet u het toestel van de stroombron ontkoppelen alvorens de LAN-kabels te koppelen of
ontkoppelen.
GEVAAR VOOR BLIKSEMINSLAG
GEVAAR : NIET aan toestellen of KABELS WERKEN bij BLIKSEM.
WAARSCHUWING : HET TOESTEL WORDT UITGESCHAKELD DOOR DE STROOMKABEL TE ONTKOPPELEN. OM HET TOESTEL STROOMLOOS TE MAKEN: de
stroomkabel ontkoppelen.
INSTALLATIE
ELEKTRISCH—AUTOMATISCHE AANPASSING VAN DE SPANNING
Dit toestel past zich automatisch aan elke spanning aan, tussen de waarden op het label vermeld.
ELEKTRISCHE—TOESTELLEN VAN KLASSE 1
DIT TOESTEL MOET GEAARD WORDEN. De stekker moet aangesloten zijn op een juist geaarde contactdoos. Een onjuist geaarde contactdoos kan de metalen
onderdelen waarmee de gebruiker eventueel in aanraking komt onder gevaarlijke spanning stellen.
ELEKTRISCHE—SNOEREN
Gebruik een elektrisch snoer, maximum 4,5 meter lang, berekend voor ten minste 6 ampère, 250 V, uit HAR vervaardigd, met aan het ene uiteinde een
gevormde IEC 320 stekker en aan het andere uiteinde een stekker die goedgekeurd is door het land waar het toestel zal worden gebruikt.
WAARSCHUWING : De ventilatiegaten mogen niet worden gesperd en moeten de omgevingslucht ongehinderd toelaten voor afkoeling.
BEDRIJFSTEMPERATUUR
De omgevingstemperatuur voor dit produkt mag niet meer bedragen dan 50 graden Celsius.
ALLE LANDEN : het toestel installeren overeenkomstig de lokale en nationale elektrische voorschriften.
NORMES : ce produit est conforme aux normes de suivantes :
Emission d’interférences radioélectriques EN55022 Classe A
MISE EN GARDE : dans un environnement domestique, ce produit peut provoquer des interférences radioélectriques. Auquel cas, l’utilisateur devra prendre les
mesures adéquates.
Immunité EN50082 - 1
Sécurité électrique EN60950, UL1950, CSA 950
SECURITE
INFORMATION SUR L’ELECTRICITE
AVERTISSEMENT : DANGER D’ELECTROCUTION
Pour empêcher les dangers d’ELECTROCUTION, ne pas enlever le couvercle. L’équipement ne contient aucun élément réparable par l’utilisateur. Cet appareil
comprend des TENSIONS DANGEREUSES et ne doit être ouvert que par un technicien dûment qualifié. Pour éviter tout risque d’ELECTROCUTION, débrancher
l’appareil de la prise de courant avant de connecter ou de déconnecter les câbles LAN.
DANGER DE FOUDRE
DANGER : NE PAS MANIER l’équipement ou les CABLES pendant les périodes d’activité orageuse.
ATTENTION : LE CORDON D’ALIMENTATION SERT DE MISE HORS CIRCUIT POUR COUPER L’ALIMENTATION DE L’APPAREIL, débranchez le cordon.
INSTALLATION
ELECTRICITE—REGLAGE DE TENSION AUTOMATIQUE
Ce produit peut s’ajuster automatiquement sur n’importe quelle tension comprise dans la plage indiquée sur le label.
ELECTRICITE—EQUIPEMENT DE CLASSE 1
CET APPAREIL DOIT ETRE MIS A LA TERRE. La prise de courant doit être branchée dans une prise femelle correctement mise à la terre. Sinon, des tensions
dangereuses risqueraient d’atteindre les pièces métalliques accessibles à l’utilisateur.
ELECTRICITE—INFORMATION SUR LE CORDON
Utiliser un cordon secteur de 4,5 mètres de long maximum, calibré à 6 ampères minimum, 250V, et fabriqué en câblage HAR avec connecteur IEC 320 moulé
à une extrémité et à l’autre extrémité, une prise de courant mâle répondant aux normes du pays d’utilisation.
ATTENTION : Ne pas bloquer les fentes d’aération, ce qui empêcherait l’air ambiant de circuler librement pour le refroidissement.
TEMPERATURE DE FONCTIONNEMENT
Ce produit est capable de tolérer une température ambiante maximum de 50 degrés Celsius
POUR TOUS PAYS : Installer le produit conformément aux normes électriques nationales et locales.

vi
STANDARDIT : Tämä tuote on seuraavien standardien mukainen.
Radioaaltojen häirintä EN55022 Luokka A
VAROITUS : Kotiolosuhteissa tämä laite voi aiheuttaa radioaaltojen häiröitä, missä tapauksessa laitteen käyttäjän on mahdollisesti ryhdyttävä tarpeellisiin
toimenpiteisiin.
Kestävyys EN50082-1
Sähköturvallisuus EN60950, UL1950, CSA 950
TURVALLISUUS
SÄHKÖÖN LIITTYVIÄ HUOMAUTUKSIA
VAROITUS : SÄHKÖISKUVAARA
Estääksesi SÄHKÖISKUN älä poista kantta. Sisällä ei ole käyttäjän huollettavissa olevia osia. Tämä laite sisältää VAARALLISIA JÄNNITTEITÄ ja sen voi avata
vain koulutettu ja pätevä teknikko. Välttääksesi SÄHKÖISKUN mahdollisuuden katkaise sähkövirta tuotteeseen ennen kuin liität tai irrotat paikallisverkon (LAN)
kaapelit.
SALAMANISKUVAARA
HENGENVAARA: ÄLÄ TYÖSKENTELE laitteiden tai KAAPELEIDEN KANSSA SALAMOINNIN AIKANA.
HUOMAUTUS : VIRTAJOHTOA KÄYTETÄÄN VIRRANKATKAISULAITTEENA. VIRTA KATKAISTAAN irrottamalla virtajohto.
ASENNUS
SÄHKÖ—AUTOMAATTINEN JÄNNITTEENSÄÄTÖ
Tämä tuote säätää automaattisesti mihin tahansa jännitteeseen ohjetarrassa annettujen arvojen välillä.
SÄHKÖ—TYYPPILUOKAN 1 LAITTEET
TÄMÄ LAITE TÄYTYY MAADOITTAA. Pistoke täytyy liittää kunnollisesti maadoitettuun pistorasiaan. Virheellisesti johdotettu pistorasia voi altistaa metalliosat
vaarallisille jännitteille.
SÄHKÖ—JOHTOON LIITTYVÄ HUOMAUTUS
Käytä seuraavanlaista virtajohtoa: maksimipituus 4,5 metriä, minimiteho 6 ampeeria, 250 V, valmistettu HAR-johdostosta, muovattu IEC 320 -liitin toisessa
päässä ja käyttömaassa hyväksytty pistoke toisessa päässä.
HUOMAUTUS : Ilmavaihtoreikiä ei pidä tukkia ja niillä täytyy olla vapaa yhteys ympäröivään huoneilmaan, jotta ilmanvaihto tapahtuisi.
KÄYTTÖLÄMPÖTILA
Tämä tuote on suunniteltu ympäröivän ilman maksimilämpötilalle 50 ° C.
KAIKKI MAAT: Asenna tuote paikallisten ja kansallisten sähköturvallisuusmääräysten mukaisesti.
STANDARD : Questo prodotto è conforme ai seguenti standard.
Emissione RFI (interferenza di radiofrequenza) EN55022 Classe A
AVVERTENZA : in ambiente domestico questo prodotto potrebbe causare radio interferenza. In questo caso potrebbe richiedersi all’utente di prendere gli
adeguati provvedimenti.
Immunità EN50082-1
Sicurezza elettrica EN60950, UL1950, CSA 950
NORME DI SICUREZZA
AVVERTENZE ELETTRICHE
ATTENZIONE: PERICOLO DI SCOSSE ELETTRICHE
Per evitare SCOSSE ELETTRICHE non asportare il coperchio. Le componenti interne non sono riparabili dall’utente. Questa unità ha TENSIONI PERICOLOSE e
va aperta solamente da un tecnico specializzato e qualificato. Per evitare ogni possibilità di SCOSSE ELETTRICHE, interrompere l’alimentazione del dispositivo
prima di collegare o staccare i cavi LAN.
PERICOLO DI FULMINI
PERICOLO : NON LAVORARE sul dispositivo o sui CAVI durante PRECIPITAZIONI TEMPORALESCHE.
ATTENZIONE : IL CAVO DI ALIMENTAZIONE È USATO COME DISPOSITIVO DI DISATTIVAZIONE.
PER TOGLIERE LA CORRENTE AL DISPOSITIVO staccare il cavo di alimentazione.
INSTALLAZIONE
ELETTRICITÀ—REGOLAZIONE AUTOMATICA DELLA TENSIONE
Questo prodotto regolerà automaticamente la tensione ad un valore compreso nella gamma indicata sull’etichetta.
ELETTRICITÀ—DISPOSITIVI DI CLASSE 1
QUESTO DISPOSITIVO DEVE AVERE LA MESSA A TERRA. La spina deve essere inserita in una presa di corrente specificamente dotata di messa a terra. Una
presa non cablata in maniera corretta rischia di scaricare una tensione pericolosa su parti metalliche accessibili.
ELETTRICITÀ—AVVERTENZA SUL CAVO
Usare un cavo della lunghezza massima di metri 4,5, con capacità minima di 6 A, 250 V, di filo HAR, dotato di connettore stampato IEC 320 ad un’estremità e
di spina approvata dal paese di destinazione all’altra.
ATTENZIONE : le prese d’aria non vanno ostruite e devono consentire il libero ricircolo dell’aria ambiente per il raffreddamento.
TEMPERATURA DI FUNZIONAMENTO
Questo prodotto è concepito per una temperatura ambientale massima di 50 gradi centigradi.
TUTTI I PAESI : installare il prodotto in conformità alle vigenti normative elettriche nazionali.

vii
SIKKERHETSNORMER : Dette produktet tilfredsstiller følgende sikkerhetsnormer.
RFI stråling EN55022 Klasse A
ADVARSEL : Hvis dette produktet benyttes til privat bruk, kan produktet forårsake radioforstyrrelse. Hvis dette skjer, må brukeren ta de nødvendige
forholdsregler.
Immunitet EN50082-1
Elektrisk sikkerhet EN60950, UL1950, CSA 950
SIKKERHET
ELEKTRISKE MEDDELELSE
ADVARSEL: FARE FOR ELEKTRISK SJOKK
For å unngå ELEKTRISK sjokk, må dekslet ikke tas av. Det finnes ingen deler som du kan bruke på innsiden. Denne enheten inneholder FARLIGE SPENNING,
og må kun åpnes av en opplært, kvalifisert tekniker. For å unngå muligheten av ELEKTRISK SJOKK, må den elektriske strømmen til produktet være av når du
slår LAN-ledninger av og på.
FARE FOR LYNANTENNELSE
FARE : MÅ IKKE BRUKES på utstyr eller ledninger mens LYN-AKTIVITET er i gang.
FORSIKTIG : STRØMLEDNINGEN BRUKES TIL Å SLÅ APPARATET AV. HVIS DU VIL DEAKTIVISERE UTSTYRET, må du fjerne strømledningen.
INSTALLASJON
ELEKTRISK—AUTO SPENNINGSTILPASSING
Dette produktet vil automatisk bli tilpasset hvilken som helst strøminnstilling i de områdene som vises på etiketten.
ELEKTRISKE—TYPE 1. KLASSE UTSTYR
DETTE UTSTYRET MÅ JORDES. Strømkontakten må være tilkoplet en korrekt jordet grunnstøpselkontakt. En støpselkontakt som ikke er jordet på rett måte,
kan tilføre farlig spenning til lett tilgjengelige metalldeler.
ELEKTRISKE—MEDDELELSE OM LEDNINGER
Bruk en strømledning av maksimal størrelse 4,5 m i lengde, vurdert for minst av 6 amp, 250V, fremstilt av HAR ledning IEC 320 koplingsstykke på den ene
kanten og på den andre kanten en plugg som har blitt godkjent i det landet hvor den siste brukeren befinner seg.
FORSIKTIG : Luftventilene må ikke blokkeres og må ha fri tilgang til luft med romtemperatur for avkjøling.
DRIFTSTEMPERATUR
Dette produktet har blitt fremstilt til bruk med maksimum romtemperatur på 50 grader celsius.
ALLE LAND : Produktet må installeres i samsvar med de lokale og nasjonale elektriske koder.
PADRÕES : Este produto atende aos seguintes padrões.
Emissão de interferência de radiofrequência EN55022 Classe A
AVISO : Num ambiente doméstico este produto pode causar interferência na radiorrecepção e, neste caso, pode ser necessário que o utente tome as medidas
adequadas.
Imunidade EN50082-1
Segurança Eléctrical EN60950, UL1950, CSA 950
SEGURANÇA
AVISOS SOBRE CARACTERÍSTICAS ELÉTRICAS
ATENÇÃO: PERIGO DE CHOQUE ELÉTRICO
Para evitar CHOQUE ELÉTRICO, não retire a tampa. Não contém peças que possam ser consertadas pelo usuário. Este aparelho contém VOLTAGENS
PERIGOSAS e só deve ser aberto por um técnico qualificado e treinado. Para evitar a possibilidade de CHOQUE ELÉTRICO, desconecte o aparelho da fonte de
energia elétrica antes de conectar e desconectar os cabos da LAN.
PERIGO DE CHOQUE CAUSADO POR RAIO
PERIGO : NÃO TRABALHE no equipamento ou nos CABOS durante períodos suscetíveis de QUEDAS DE RAIO.
CUIDADO : O CABO DE ALIMENTAÇÃO É UTILIZADO COMO UM DISPOSITIVO DE DESCONEXÃO.
PARA DESELETRIFICAR O EQUIPAMENTO desconecte o cabo de alimentação.
INSTALAÇÃO
ELÉTRICO—AJUSTE AUTOMÁTICO DE VOLTAGEM
Este produto ajustar-se-á automaticamente a qualquer voltagem que esteja dentro dos limites indicados no rótulo.
ELÉTRICO—EQUIPAMENTOS DO TIPO CLASSE 1
DEVE SER FEITA LIGAÇÃO DE FIO TERRA PARA ESTE EQUIPAMENTO. O plugue deve ser conectado a uma tomada com ligação de fio terra. Tomadas sem
ligação de fio terra podem transmitir voltagens perigosas a peças metálicas expostas.
ELÉTRICO—AVISO SOBRE O CABO DE ALIMENTAÇÃO
Use cabo de alimentação com comprimento máximo de 4, 5 metros, com uma capacidade mínima de 6 amp e 250 V, fabricado de material para cabo HAR
com conector moldado IEC 320 em uma extremidade e, na outra extremidade, um plugue aprovado para uso no país em questão.
CUIDADO : As entradas de ar não devem ser bloqueadas e devem ter acesso livre ao ar ambiente para arrefecimento adequado do aparelho.
TEMPERATURA DE FUNCIONAMENTO
Este produto foi projetado para uma temperatura ambiente máxima de 50 graus centígrados.
TODOS OS PAÍSES: Instale o produto de acordo com as normas federais e locais para instalações elétricas.

viii
ESTÁNDARES : Este producto cumple con los siguientes estándares.
Emisión RFI EN55022 Clase A
ADVERTENCIA : en un entorno doméstico, este producto puede causar radiointerferencias, en cuyo caso, puede requerirse del usuario que tome las medidas
que sean convenientes al respecto.
Inmunidad EN50082-1
Seguridad eléctrica EN60950, UL1950, CSA 950
ENERGIA RADIADA
Este producto comercial ha sido probado y cumple con las normas requeridas en los EE. UU. para un dispositivo de Clase A .
SEGURIDAD
AVISOS ELECTRICOS
ADVERTENCIA: PELIGRO DE ELECTROCHOQUE
Para evitar un ELECTROCHOQUE, no quite la tapa. No hay ningún componente en el interior al cual puede prestar servicio el usuario. Esta unidad contiene
VOLTAJES PELIGROSOS y sólo deberá abrirla un técnico entrenado y calificado. Para evitar la posibilidad de ELECTROCHOQUE desconecte la corriente
eléctrica que llega al producto antes de conectar o desconectar los cables LAN.
PELIGRO DE RAYOS
PELIGRO : NO REALICE NINGUN TIPO DE TRABAJO O CONEXION en los equipos o en LOS CABLES durante TORMENTAS DE RAYOS.
ATENCION : EL CABLE DE ALIMENTACION SE USA COMO UN DISPOSITIVO DE DESCONEXION. PARA DESACTIVAR EL EQUIPO, desconecte el cable de
alimentación.
INSTALACION
ELECTRICO—AUTO-AJUSTE DE TENSION
Este producto se ajustará automáticamente a cualquier tensión entre los valores máximos y mínimos indicados en la etiqueta.
ELECTRICO—EQUIPO DEL TIPO CLASE 1
ESTE EQUIPO TIENE QUE TENER CONEXION A TIERRA. El cable tiene que conectarse a un enchufe con tierra debidamente instalado. Un enchufe que no está
correctamente instalado podría ocasionar tensiones peligrosas en las partes metálicas están expuestas.
ELECTRICO—ADVERTENCIA SOBRE EL CABLE
Use un cable eléctrico con un máximo de 4, 5 metros de largo, con una capacidad mínima de 6 amperios, 250 V, hecho de cable HAR, con el conector
moldeado IEC 320 en un extremo y con un enchufe que está aprobado por el país de uso final en el otro.
INSTRUCCIONES DE MONTAJE
ATENCION : Estos modelos están diseñados para operar en posición HORIZONTAL. NO SE DEBEN MONTAR VERTICALMENTE sin el uso de un chasis de
montaje vertical de Allied Telesyn que se ha diseñado para este fin.
ATENCION : Las aberturas para ventilación no deberán bloquearse y deberán tener acceso libre al aire ambiental de la sala para su enfriamiento.
TEMPERATURA REQUERIDA PARA LA OPERACIÓN
Este producto está diseñado para una temperatura ambiental máxima de 50 grados C.
PARA TODOS LOS PAÍSES: Monte el producto de acuerdo con los Códigos Eléctricos locales y nacionales.
STANDARDER : Denna produkt uppfyller följande standarder.
Radiostörning EN55022 Klass A
VARNING : Denna produkt kan ge upphov till radiostörningar i hemmet, vilket kan tvinga användaren till att vidtaga erforderliga åtgärder.
Immunitet EN50082-1
Elsäkerhet EN60950, UL1950, CSA 950
SÄKERHET
TILLKÄNNAGIVANDEN BETRÄFFANDE ELEKTRICITETSRISK:
RISK FÖR ELEKTRISK STÖT
För att undvika ELEKTRISK stöt, ta ej av locket. Det finns inga delar inuti som behöver underhållas. Denna apparat är under HÖGSPÄNNING och får endast
öppnas av en utbildad kvalificerad tekniker. För att undvika ELEKTRISK STÖT, koppla ifrån produktens strömanslutning innan LAN-kablarna ansluts eller
kopplas ur.
FARA FÖR BLIXTNEDSLAG
FARA : ARBETA EJ på utrustningen eller kablarna vid ÅSKVÄDER.
VARNING : NÄTKABELN ANVÄNDS SOM STRÖMBRYTARE FÖR ATT KOPPLA FRÅN STRÖMMEN, dra ur nätkabeln.
INSTALLATION
ELEKTRISKT—AUTOMATISK SPÄNNINGSJUSTERING
Denna produkt justeras automatiskt till alla spänningar inom omfånget som indikeras på produktens märkning.
ELEKTRISKT—TYP KLASS 1 UTRUSTNING
DENNA UTRUSTNING MÅSTE VARA JORDAD. Nätkabeln måste vara ansluten till ett ordentligt jordat uttag. Ett felaktigt uttag kan göra att närliggande
metalldelar utsätts för högspänning. Apparaten skall anslutas till jordat uttag, när den ansluts till ett nätverk.

ix
ELEKTRISKT—ANMÄRKNING BETRÄFFANDE KABELN
Använd en kabel med maximum längd 4,5 meter och minimum 6 amp nominal, 250V, av HAR kabelfabrikat med ett specialutformat IEC 320-kontaktdon i ena
änden och i den andra en plugg som godkänts i landet där produkten används.
VARNING : Luftventilerna får ej blockeras och måste ha fri tillgång till omgivande rumsluft för avsvalning.
DRIFTSTEMPERATUR
Denna produkt är konstruerad för rumstemperatur ej överstigande 50 grader Celsius.
A LLA LÄNDER : Installera produkten i enlighet med lokala och statliga bestämmelser för elektrisk utrustning.

xi
Table of Contents
Electrical Safety and Installation Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .iii
Chapter 1
Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Major Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Overall Features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Front Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Switches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
MDI/MDI-X Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Chapter 2
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Site Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ventilation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Power. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Port Configurations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Station Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Cable Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Link Testing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Verifying Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Chapter 3
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
10Base-T Cabling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Collision LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Chapter 4
Configurations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Cascade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
BNC Bus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

xii
Appendix A
Data Cabling Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
10Base-T. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
UTP Hub-to-MAU Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
UTP MAU-to-MAU, Hub-to-Hub Wiring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
MDI/MDI-X Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
10Base5 (Thick) Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
AUI Cables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
10Base2 (Thin) Ethernet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Appendix B
Glossary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Appendix C
Technical Support Fax Order . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Incident Summary. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Appendix D
CentreCOM AT-30xxSL Installation Guide Feedback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Appendix E
Where To Find Us . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Appendix F
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

1
Chapter 1
Description

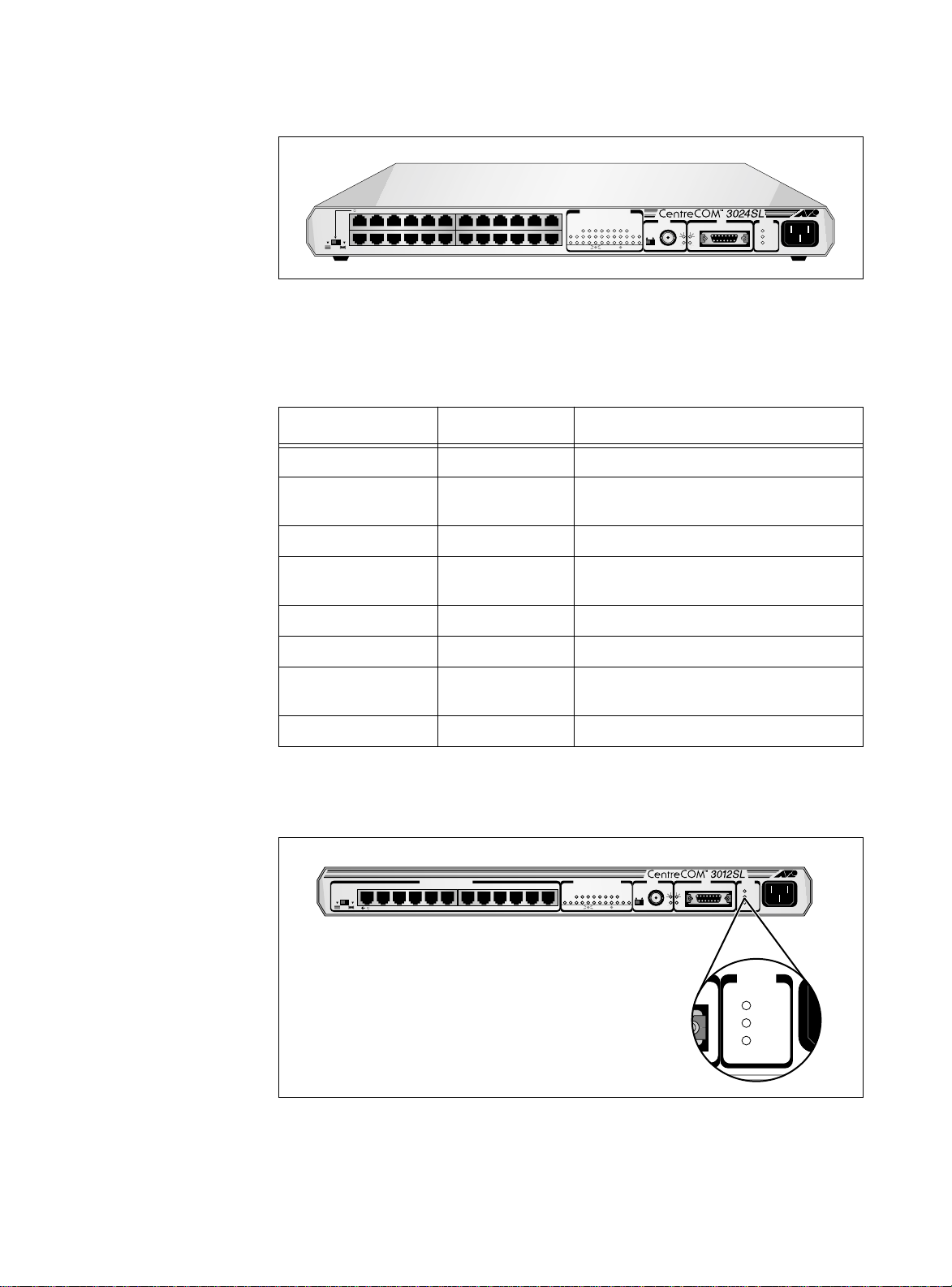

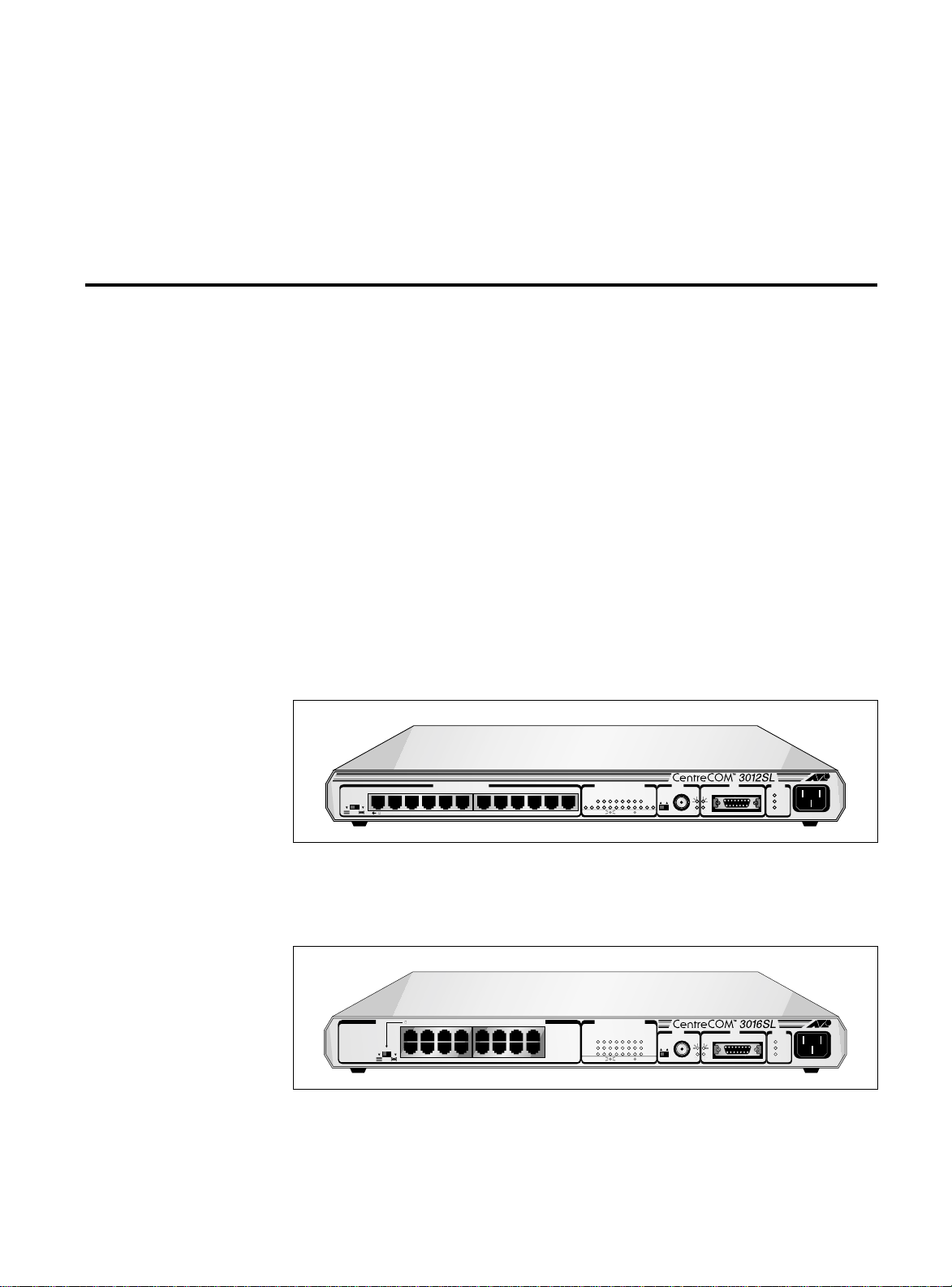

CentreCOM AT-3012SL,AT-3016SL, and AT-3024 SL Multiport Repeaters
provide low-cost connection for up to 24 IEEE 802.3 10Base-T network
segments. The series includes three different models, featuring 12, 16 and 24
shielded RJ-45 port connections for 10Base-T networks.
In addition to the twisted pair interfaces, each unit includes a choice of two
network ports for interconnection to a network backbone:
❑An IEEE 802.3 10Base5 Auxiliary Unit Interface (AUI) for attachment
to coaxial (thick) Ethernet or an external transceiver
❑An IEEE 802.3 10Base2 BNC port for attachment to thin Ethernet
This interconnection makes it possible for the repeater to connect to different
media (thick or thinnet coaxial, fiber optic, and twisted pair), using an
external transceiver.
The AT-3012SL,AT-3016SL and AT-3024SL Multiport Repeaters use the
latest technologies, including a custom Application Specific Integrated Circuit
(ASIC), and Surface Mount Technology (SMT). Using these technologies help
enhance functionality, increase reliability, and improve price and
performance.
The repeaters conform to the IEEE 802.3 specifications.This conformity
allows for a maximum of four cascaded repeaters through one of the 10Base-T
ports. It also enables a maximum of 1024 individual segments for
configuration into a single network by the extended use of fan-outs (see
Chapter 7 for configuration diagrams).

Description
2
Major Features The major features of the AT-3012SL, AT-3016SL, and AT-3024SL Multiport
Repeaters are the following:
❑Packet Regeneration
— This feature regenerates the packet preamble, retimes the data
packets, and extends collision fragments.
❑Link Integrity
— The IEEE 802.3 defined link integrity test function continually
monitors the twisted pair cable to ensure link continuity of the
receive pair between the user node and the repeater.
❑Network Utilization%
— Ranges from 1% to 80% (and greater) indicating by percent the
amount of network traffic transmitted/received.
❑Auto Partitioning
— Also known as segmentation; each segment is automatically
partitioned whenever 32 consecutive collisions or one long collision
consisting of between 125 and 3750 Bytes are seen on the segment.
One valid packet will reset the segment and re-connect it.
❑Jabber Lock-up Protection
— Jabber lock-up protects the repeater from being overrun with data
packets from a possibly defective device. That is, jabber lock-up
automatically prevents transmitted data from reaching the
repeater if the transmitted data time exceeds a specified duration
(in the range of 20 to 150 ms).
Overall Features
The repeaters have the following overall features:
❑IEEE802.3compliant10Base-Trepeater,EthernetVersion1.0and2.0
compatible
❑Supports all standard Ethernet media, including fiber optic, via AUI
port (external transceiver may be required) for the backbone
connection (Ethernet ports are 10BaseT only.)
❑AUI port to accommodate a 10Base5 or thick Ethernet connection to
the network backbone through a drop cable
❑BNCport toaccommodatea10Base2orthinEthernet connectiontothe
network backbone through a link segment
❑12, 16 or 24 10Base-T (RJ-45) network ports, depending on model
❑Standalone or department concentrator applications
❑Receive and Port OK LEDs per port

AT-30xxSL Multiport Repeaters
3
❑Status and diagnostic LEDs
❑MDI/MDI-X switch that enables cascading of hubs without a special
crossover cable (Port 1)
❑Standalone or rack mountable installation
❑Internal termination selection switch on BNC port
Front Panel
All connectors are located on the front panel.The front panel consists of the
following components:
❑Power connector
❑Status LEDs (Activity, Power, Collision)
❑Network Utilization% LEDs
❑AUI port
❑BNC port
❑10BaseT network ports (12, 16, 24)
❑MDI/MDI-X switch (Port 1)
❑Terminator switch (BNC port)
Figure 1, Figure 2 and Figure 3 shows the front panel of the three models.
Figure 1: AT-3012SL Front Panel
Figure 2: AT-3016SL Front Panel
POWER
10BASE-T PORT ACTIVITY
BNC
STATUS
AUI
10BASE-T NETWORK PORTS
NETWORK UTILIZATION(%)
1 2 3 4 5 6 7 8 9 10 11 12
TERMINATOR
RECEIVING
RECEIVING
OFF ON
PARTITION
PARTITION
MDI MDI-X
1 2 3 4 5 6 7 8 9 10 11 12
RECEIVING LINK
X X X X X X X X X X X
111
1
222
2
333
3
666
6
COLLISION
COLLISION
1 2 4 8 16 32 64 84+%
ACTIVITY
COLLISION
POWER
IEEE 802.3/ ETHERNET
10BASE-T
MULTIPORT REPEATER
MDI MDI-X
111
1
22 2
2
33
3
66
6POWER
BNC
STATUS
AUI
TERMINATOR
RECEIVING
RECEIVING
OFF ON
PARTITION
PARTITION
COLLISION
COLLISION
ACTIVITY
COLLISION
POWER
IEEE 802.3/ ETHERNET
10BASE-T
MULTIPORT REPEATER
RECEIVING LINK
1 2 4 8 16 32 64 84+%
10BASE-T PORT ACTIVITY
NETWORK UTILIZATION(%)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1 X3 X5 X7 X9 X11 X13 X15
X2 X4 X6 X8 X10 X12 X14 X16 

Description
4
Figure 3: 3024SL Front Panel
LEDs Table 1 lists and defines the front panel LEDs.
Figure 4 and Figure 5 show the hub status and network port LEDs,
respectively.
Figure 4: Repeater Status LEDs
MDI MDI-X
111
1
222
2
333
3
666
6
1 X3 X5 X7 X9 X11 X13 X15 X17 X19 X21 X23
X2 X4 X6 X8 X10 X12 X14 X16 X18 X20 X22 X24
POWER
BNC
STATUS
AUI
TERMINATOR
RECEIVING
RECEIVING
OFF ON
PARTITION
PARTITION
COLLISION
COLLISION
ACTIVITY
COLLISION
POWER
IEEE 802.3/ ETHERNET
10BASE-T
MULTIPORT REPEATER
RECEIVING LINK
1 2 4 8 16 32 64 84+%
10BASE-T PORT ACTIVITY
NETWORK UTILIZATION(%)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Table 1: AT-3012SL, 3016SL, and 3024SL LEDs
LED Color Description
Power (hub status) Green lights when power is applied
Activity (hub status) Green indicates the repeater is functional and is
transmitting packets
Collision (hub status) Yellow indicates a data collision on a network port
Receive (AUI or BNC) Green indicates that the AUI/BNC port is receiving
data
Collision Yellow indicates a data collision on the AUI/BNC port
Partition Yellow indicates on the AUI/BNC port
Network Utilization% Green indicates the percentage of the network that is
being utilized
Link Green indicates a valid link
POWER
10BASE-T PORT ACTIVITY
BNC
STATUS
AUI
10BASE-T NETWORK PORTS
NETWORK UTILIZATION(%)
1 2 3 4 5 6 7 8 9 10 11 12
TERMINATOR
RECEIVING
RECEIVING
OFF ON
PARTITION
PARTITION
MDI MDI-X
1 2 3 4 5 6 7 8 9 10 11 12
RECEIVING LINK
X X X X X X X X X X X
111
1
222
2
333
3
666
6
COLLISION
COLLISION
1 2 4 8 16 32 64 84+%
ACTIVITY
COLLISION
POWER
IEEE 802.3/ ETHERNET
10BASE-T
MULTIPORT REPEATER
STATUS
ACTIVITY
COLLISION
POWER

AT-30xxSL Multiport Repeaters
5
Figure 5: Network Port LEDs
Switches
Each model has two switches:
❑Terminator switch that can be used to manually terminate the BNC
network port (50 ohms) See Figure 6.
❑MDI/MDI-X switch which is an internal signal crossover (MDI/MDI-X)
on 10Base-T Port 1.
The Terminator switch enables or disables internal termination at this end of
the 10Base2 segment. If installing a link segment with a BNC-T connector on
this port, and if using external termination, set this switch to the OFF
position to disable termination. If installing a link segment without a BNC-T
connector at this port, that is, the unit is at the end of the cable, set this
switch to the ON position.
Figure 6: Terminator Switch
POWER
10BASE-T PORT ACTIVITY
BNC
STATUS
AUI
10BASE-T NETWORK PORTS
NETWORK UTILIZATION(%)
1 2 3 4 5 6 7 8 9 10 11 12
TERMINATOR
RECEIVING
RECEIVING
OFF ON
PARTITION
PARTITION
MDI MDI-X
1 2 3 4 5 6 7 8 9 10 11 12
RECEIVING LINK
X X X X X X X X X X X
111
1
222
2
333
3
666
6
COLLISION
COLLISION
1 2 4 8 16 32 64 84+%
ACTIVITY
COLLISION
POWER
IEEE 802.3/ ETHERNET
10BASE-T
MULTIPORT REPEATER
A
RECEIVING
RECEIVING
PARTITION
PARTITION
COLLISION
COLLISION
POWER
10BASE-T PORT ACTIVITY
BNC
STATUS
AUI
10BASE-T NETWORK PORTS
NETWORK UTILIZATION(%)
1 2 3 4 5 6 7 8 9 10 11 12
TERMINATOR
RECEIVING
RECEIVING
OFF ON
PARTITION
PARTITION
MDI MDI-X
1 2 3 4 5 6 7 8 9 10 11 12
RECEIVING LINK
X X X X X X X X X X X
111
1
222
2
333
3
666
6
COLLISION
COLLISION
1 2 4 8 16 32 64 84+%
ACTIVITY
COLLISION
POWER
IEEE 802.3/ ETHERNET
10BASE-T
MULTIPORT REPEATER
BNC
TERMINATOR
RECEIVING
OFF ON
PARTITION
COLLISION

Description
6
MDI/MDI-X Switch The Medium Dependent Interface (MDI/MDI-X) is an internal signal
crossover that allows you to use a 10BaseT port to link one hub to another, or
to connect a hub to hub using the network port.This type of connection
requires the signal to “crossover” so that the TX pin at one end connects to the
RX pin at the other end.
The 10Base-T RJ-45 ports generally are used for network connections between
the hub and Network Interface Card (NIC).This connection requires a
standard straight-through cable which has a pin at one end that connects to a
pin with the same number at the other end.
However, you may want to use one of the 10Base-T ports to link one hub to
another.You also can connect a hub to a hub using the network backbone port.
This connection requires the signal crossover so that the TX pin at one end
connects to the RX pin at the other end.
When connecting two hubs via the 10Base-T port, or when when connecting
two hubs via the network port, you must use the one of the following:
❑a special crossover cable, available commercially at most electronic
outlets
❑a built-in method for internally crossing the signal over, before it is
transmitted through the cable.
ATI has incorporated the latter technique into the AT-3012SL, 3016SL,
3024SL models. The MDI/MDI-X switch at the far left of the switch’s front
panel converts RJ-45 Port 1 from a normal network connector into an
internally crossed-over port for hub-to-hub connection:
❑The default setting for the switch is MDI-X (standard RJ-45 port) (see
Figure 7).
❑If you want to use Port 1 to connect two hubs, you must set the switch
on only one of the hubs to the MDI position.
By using the MDI/MDI-X switch, you can connect two hubs through standard
straight-through cable.The switch affects Port 1 only; you can continue to use
all the other 10Base-T ports for network connections through straight-
through cable, no matter how you set the MDI/MDI-X switch.

AT-30xxSL Multiport Repeaters
7
If you connect a straight-through cable or any cable between two hubs or any
two nodes, and the network LEDs do not indicate a link condition, change the
MDI/MDI-X switch to the other setting.The repeater will not be damaged if
the MDI switch is in the wrong position.
Figure 7: AT-3012SL MDI/MDI-X Switch
POWER
10BASE-T PORT ACTIVITY
BNC
STATUS
AUI
10BASE-T NETWORK PORTS
NETWORK UTILIZATION(%)
1 2 3 4 5 6 7 8 9 10 11 12
TERMINATOR
RECEIVING
RECEIVING
OFF ON
PARTITION
PARTITION
MDI MDI-X
1 2 3 4 5 6 7 8 9 10 11 12
RECEIVING LINK
X X X X X X X X X X X
111
1
222
2
333
3
666
6
COLLISION
COLLISION
1 2 4 8 16 32 64 84+%
ACTIVITY
COLLISION
POWER
IEEE 802.3/ ETHERNET
10BASE-T
MULTIPORT REPEATER
MDI MDI-X
1
111
1
222
2
333
3
666
6
