ALZA ZX-10B User manual

Ozone Sterilizing Machine ZX-10B
Feature & Technical Information
•Ozone generator is a compact machine with PCB controller in the body of the unit,
also can generate ozone to sterilize the air by its oxidation and be deoxidized into
oxygen without secondary pollution.
•This unit is made of ceramic place as a discharge part.
•Power Supply Unit is the core technique of the unit, included frequency conversion
and boost converter. It adopts soft start to make the unit to operate stably with high
load capacity and highly efficient.
•The unit should operate together with a clean air intake.
•Discharge compartment is cooled by wind cooling system. The unit will produce
electric discharge sound and ozone output stably without damaging components.
Model
ZX-10B
Input Power
AC 220V
Rated Power 180 W
Working
Frequency
50/60 Hz
Effective Area
100-130 m2
Ozone Output
1000 mg/H
Cyclic Timer
Function
Auto ON-OFF Timer 120 minutes
Plate Size 235×170×200 mm
Product
Dimensions
280×220×245 mm
Packing
1× Ozone generator, 1× Power cord, 1× User’s manual, 1× Service card

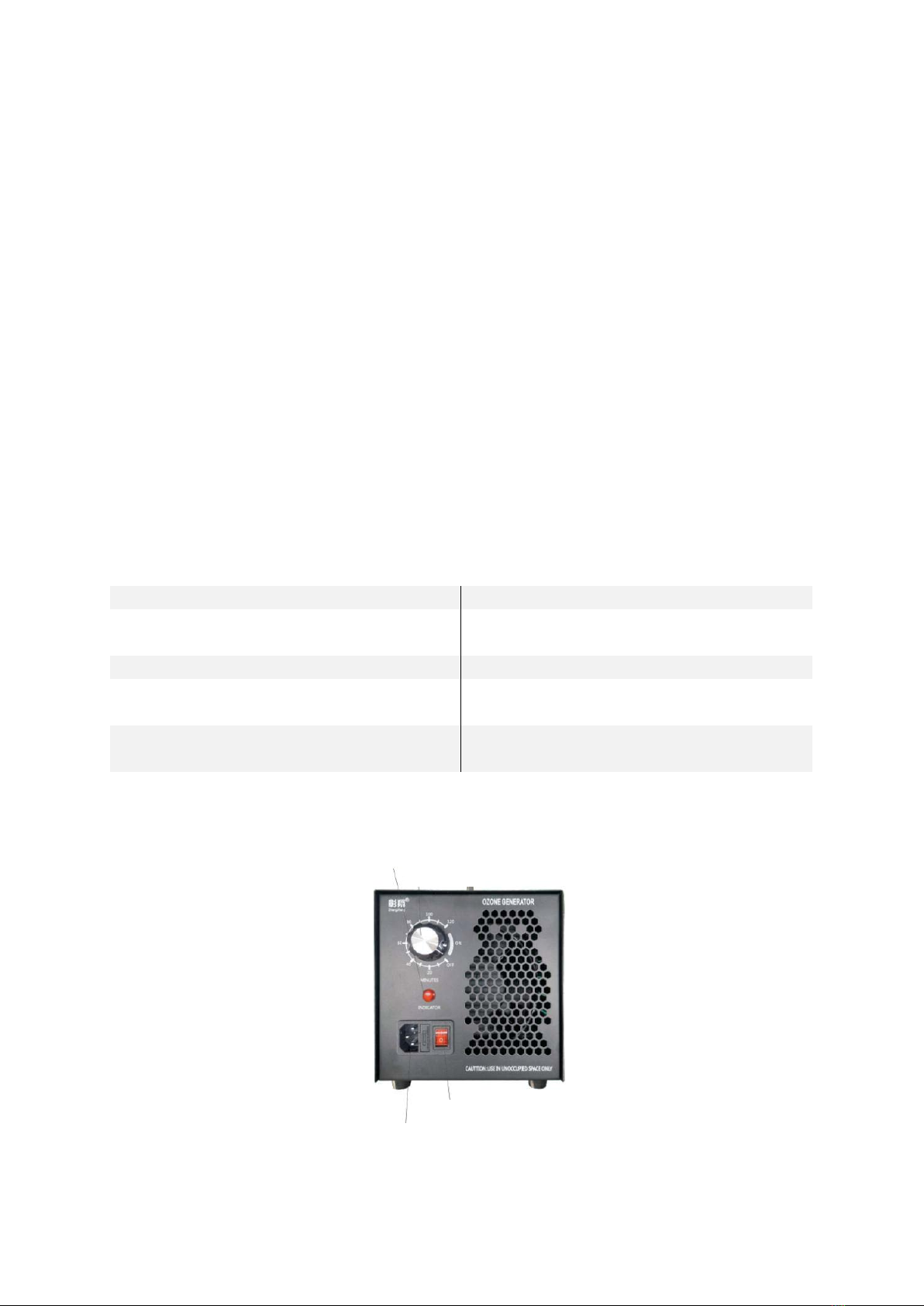

power switch
power supply socket
timer
indicator light

Instructions
•Insert into socket with a grounded wire and voltage meter.
•Turn on the power. It is not recommended to use the machine for continuous work
as long work time will burn the machine.
•Set the disinfection time you want; the longest working time is 120 minutes.
•Do not smell the ozone directly.
Maintenance & Notes
•If your environment is not in a good condition, you should clean the ozone discharge
plate frequently. We suggest you to clean it once every 3-6 months.
•When used for air purification, it is advised that people should leave the sterilization
area in case of respiratory system stimulation because of high density of ozone.
•This unit should operate in a dry and ventilated spaces. Please shield it from direct
sunshine and rain, if it must work outside.
•Shut off the power if it is not used for a long time.
Troubleshooting
No.
General Failure
Failure Analysis
Solution
1 Power indicator off
No power
Connect the power
Fuse damaged
Replace the fuse
Indicator damaged
Replace the indicator
2 Operation indicator
off
No power
Connect the power
Fuse damaged
Replace the fuse
Indicator damaged
Replace the indicator
3 No ozone output
Discharge bad bulb
Replace the discharge ozone plate
or control circuit board
Ozone plate
damaged
Ozone power
damaged
4 Small amount of
ozone
Discharge aged
plate
Replace the discharge plate
Ozone plate dirty Open the device and clear the plate
with alcohol and soft cloth
Fan is not working
Replace the fan

Ozonové sterilizační zařízení ZX-10B
Funkce a technické informace
•Generátor ozónu je kompaktní stroj s řadičem PCB v těle jednotky, který může také
generovat ozon, aby sterilizoval vzduch jeho oxidací a byl deoxidován na kyslík bez
sekundárního znečištění.
•Tato jednotka je vyrobena z keramického materiálu jako vypouštěcí část.
•Napájecí jednotka je základní technikou jednotky, včetně frekvenčního převodu a
zesilovače. Přijímá pozvolný rozběh, aby jednotka fungovala stabilně s vysokou
nosností a vysokou účinností.
•Jednotka by měla pracovat společně s přívodem čistého vzduchu.
•Výtlačný prostor je chlazen větrným chladicím systémem. Jednotka bude stabilně
produkovat zvuk elektrického výboje a výstup ozonu bez poškození součástí.
Model
ZX-10B
Příkon
AC 220V
Jmenovitý výkon 180 W
Provozní
frekvence
50/60 Hz
Efektivní oblast
100-130 m2
Produkce ozonu
1000 mg/H
Funkce cyklického
časovače
Auto ZAP-VYP Časovač 120 minut
Velikost desky 235×170×200 mm
Rozměry
produktu
280×220×245 mm
Balení
1× Ozonový generátor, 1× Napájecí kabel, 1× Uživatelská příručka, 1×Servisní karta
Přepínač napájení
Napájecí zásuvka
Časovač
Indikační světlo

Instrukce
•Vložte do zásuvky s měřičem napětí.
•Zapněte napájení. Nedoporučuje se používat stroj pro nepřetržitou práci, protože
dlouhá pracovní doba ho spálí.
•Nastavte požadovanou dobu dezinfekce; nejdelší pracovní doba je 120 minut.
•Nevdechujte ozonové výpary přímo.
Údržba a poznámky
•Pokud vaše prostředí není v dobrém stavu, měli byste často čistit ozonovou
vypouštěcí desku. Doporučujeme jej čistit jednou za 3–6 měsíců.
•Pokud se používá k čištění vzduchu, doporučuje se, aby lidé opustili sterilizační
prostor v případě stimulace dýchacího systému z důvodu vysoké hustoty ozonu.
•Tato jednotka by měla pracovat v suchém a větraném prostoru. Chraňte jej před
přímým slunečním zářením a deštěm, pokud musí fungovat venku.
•Vypněte napájení, pokud jej delší dobu nepoužíváte.
Řešení problémů
Č.
Selhání
Analýza
Řešení
1 Indikátor napájení
nesvítí
Není napájení
Připojte k napájení
Poškozená pojistka
Vyměňte pojistku
Indikátor poškozen
Vyměňte indikátor
2 Indikátor provozu
nesvítí
Není napájení
Připojte k napájení
Poškozená pojistka
Vyměňte pojistku
Indikátor poškozen
Vyměňte indikátor
3 Žádná produkce
ozonu
Špatná lampa
Vymeňte vypouštěcí desku ozonu
nebo řídící desku
Ozonová deska
poškozena
Nefunkční
výkonové těleso
4 Malé množství
ozonu
Stará vypouštěcí
deska
Vyměňte ozonovu desku
Špinavá ozonová
deska
Otevřete zařízení a vyčistěte
destičku alkoholem a měkkým
hadříkem
Ventilace nefunguje
Vyměňte větrák

Ozónové sterilizačné zariadenie ZX-10B
Funkcie a technické informácie
•Generátor ozónu je kompaktný prístroj s radičom PCB v tele jednotky, ktorý môže
tiež generovať ozón, aby sterilizoval vzduch jeho oxidáciou a bol deoxidovaný na
kyslík bez sekundárneho znečistenia.
•Táto jednotka je vyrobená z keramického materiálu ako vypúšťacia časť.
•Napájacia jednotka je základnou technikou jednotky — vrátane frekvenčného
prevodu a zosilňovača. Prijíma pozvoľný rozbeh, aby jednotka fungovala stabilne s
vysokou nosnosťou a vysokou účinnosťou.
•Jednotka by mala pracovať spoločne s prívodom čistého vzduchu.
•Výtlačný prostor je chlazen větrným chladicím systémem. Jednotka bude stabilně
produkovat zvuk elektrického výboje a výstup ozonu bez poškození součástí.
Model
ZX-10B Príkon AC 220 V
Menovitý výkon 180 W
Prevádzková
frekvencia
50/60 Hz
Efektívna oblasť
100-130 m2
Produkcia ozónu
1000 mg/H
Funkcia cyklického
časovača
Auto ZAP-VYP Časovač 120 minút
Veľkosť dosky
235×170×200 mm
Rozmery produktu
280×220×245 mm
Indikačné svetlo

Balenie
1× Ozónový generátor, 1× Napájací kábel, 1× Používateľská príručka, 1× Servisná karta
Prepínač napájania
Napájacia zásuvka
Časovač

Inštrukcie
•Zasuňte do zásuvky s meračom napätia.
•Zapnite napájanie. Neodporúča sa používať prístroj na nepretržitú prácu, pretože
dlhá pracovná doba ho spáli.
•Nastavte požadovanú dobu dezinfekcie; najdlhšia pracovná doba je 120 minút.
•Nevdychujte ozónové výpary priamo.
Údržba a poznámky
•Ak nie je vaše prostredie v dobrom stave, mali by ste často čistiť ozónovú vypúšťaciu
dosku. Odporúčame ju čistiť raz za 3 – 6 mesiacov.
•Ak sa používa na čistenie vzduchu, odporúča sa, aby ľudia opustili sterilizačný
priestor v prípade stimulácie dýchacieho systému z dôvodu vysokej hustoty ozónu.
•Táto jednotka by mala pracovať v suchom a vetranom priestore. Chráňte ju pred
priamym slnečným žiarením a dažďom, a to v prípade, že musí pracovať v exteriéri.
•Vypnite napájanie, ak jednotku dhlšiu dobu nepoužívate.
Riešenie problémov
Č.
Zlyhanie Analýza Riešenie
1Indikátor napájania
nesvieti
Nie je žiadne
napájanie Pripojte k napájaniu
Poškodená poistka
Vymeňte poistku
Indikátor je
poškodený Vymeňte indikátor
2Indikátor provozu
nesvítí
Nie je žiadne
napájanie
Pripojte k napájaniu
Poškodená poistka
Vymeňte poistku
Indikátor je
poškodený
Vymeňte indikátor
3
Zlá lampa

Žiadna produkcia
ozónu
Ozónová doska je
poškodená
Vymeňte vypúšťaciu dosku ozónu
alebo riadiacu dosku
Nefunkčné
výkonové teleso
4Malé množstvo
ozónu
Stará vypúšťacia
doska Vymeňte ozónovú dosku
Špinavá ozónová
doska
Otvorte zariadenie a vyčistite
doštičku alkoholom a mäkkou
handričkou
Ventilácia nefunguje
Vymeňte vetrák

ZX-10B Ózonsterilizáló gép
Jellemzők & műszaki információk
•Az ózongenerátor egy kompakt gép, amelynek PCB-vezérlője van az egység testében,
és ózont is tud generálni a levegő oxidációjával történő sterilizálás, és a levegő
másodlagos szennyezés nélkül oxigénné oxidálása céljából.
•Ez az egység kerámia térből, mint kisülési részből készül.
•A tápegység az egység alapvető műszaki egysége, amely magában foglalja a
frekvenciaátalakítást és az erősítő átalakítót. Puha indítást alkalmaz, hogy az egység
stabilan, nagy terhelhetőséggel és rendkívül hatékonyan működjön.
•Az egységnek együtt kell működnie a tiszta levegő bevitelével.
•Az ürítő kamrát szélhűtéses rendszerrel hűtik. Az egység stabilan bocsátja ki az
elektromos kisülés hangját és az ózonkibocsátást az alkatrészek károsodása nélkül.
Modell ZX-10B
Bemeneti
teljesítmény
AC 220V
Névleges
teljesítmény
180 W
Működési
frekvencia
50/60 Hz
Hatásterület
100-130 m2
Ózon kimenet
1000 mg/H
Ciklikus időzítő
funkció
Áram BE-KI Időzítő 120 perc
Lemezméret
235×170×200 mm
Termékméretek
280×220×245 mm
Csomagolás
1× ózongenerátor, 1× tápkábel, 1× használati utasítás, 1× szervizkártya
hálózati kapcsoló
tápegység aljzata
időzít
jelzőfény
