Annovi Reverberi AR70BP User manual

MANUALE D’USO E INSTALLAZIONE
INSTRUCTION MANUAL
NOTICE D’UTILISATION ET INSTALLATION
BETRIEBS- UND INSTALLATIONSANLEITUNG
MANUAL DE USO E INSTALACIÓN
AR 70 bp
Istruzioni originali
Original instructions
Notice originale
Originalanleitung
Instrucciones originales
Edizione - Edition - Édition - Ausgabe - Edición: 06/2011
Dati tecnici e prestazioni - Technical and Performance Data - Données techniques et performances -
Technische Daten und Leistungsmerkmale - Datos técnicos y prestaciones
Modello
Model
Modèle
Modell
Modelo
Portata max
Max. ow
Débit max.
Max. Fördermenge
Caudal máx.
Pressione max
Max. pressure
Pression max.
Max. Druck
Presión máx.
N° giri max
Max. rpm
Nbre tours max.
Max. Drehzahl
R.p.m. máx.
Temperatura max
Max. temperature
Température max.
Max. Temperatur
Temperatura máx.
Peso
Weight
Poids
Gewicht
Peso
L/1'
l/min
gpm
U/min
bar psi °C °F kg lb
AR 70 bp 74,1 19,6 20 290 550 60 140 11, 8 26
N° codice manuale
Manual code no.
N° code de la notice
Kode der Betriebs-und
Installationsanleitung
N° código manual
91398
WWW.ROLTRONIK.PL

Italiano 3
English 21
Français 39
Deutsch 57
Español 75
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
3
SOMMARIO
INFORMAZIONI GENERALI................................................................................................................................. 4
INFORMAZIONI TECNICHE................................................................................................................................. 6
INFORMAZIONI SULLA SICUREZZA................................................................................................................ 9
INFORMAZIONI SULLA MOVIMENTAZIONE E TRASPORTO................................................................... 10
INFORMAZIONI SULL’INSTALLAZIONE.......................................................................................................... 11
INFORMAZIONI SULL’USO.................................................................................................................................. 14
INFORMAZIONI SULLA MANUTENZIONE..................................................................................................... 15
INFORMAZIONI SUI GUASTI .............................................................................................................................. 19
CONDIZIONI DI GARANZIA........................................................................................................................... 94
INDICE ANALITICO
Avviamento e arresto della pompa .........................14
Caratteristiche tecniche.................................................8
Controlli preliminari.......................................................14
Controllo ltro..................................................................16
Controllo ssaggio pompa .........................................16
Controllo livello olio.......................................................16
Controllo pressione di gonaggio ...........................17
Controllo raccordi e tubazioni...................................16
Demolizione della pompa...........................................18
Descrizione generale.......................................................6
Descrizione imballo e disimballo..............................10
Dichiarazione di incorporazione.................................8
Dimensioni d’ingombro.................................................8
Dimensioni d’ingombro...............................................21
Dispositivi di sicurezza....................................................7
Documentazione allegata.............................................5
Esclusione di responsabilità ......................................... 5
Fissaggio della pompa..................................................11
Glossario...............................................................................5
Identicazione pompa e costruttore........................4
Informazioni generali per il collegamento idrico ...12
Installazione......................................................................11
Limiti di funzionamento ambientale ........................8
Modalità di assistenza tecnica.....................................5
Organi principali ...............................................................6
Prescrizioni generali di sicurezza................................9
Prolungata inattività della pompa...........................18
Raccomandazioni di sicurezza per la
manutenzione ..................................................................15
Raccomandazioni di sicurezza per la
movimentazione e il sollevamento .........................10
Raccomandazioni di sicurezza per
l’installazione....................................................................10
Raccomandazioni di sicurezza per l’uso................14
Rimessa in servizio .........................................................18
Rischi residui.......................................................................7
Schema di montaggio (indicativo)...........................13
Scopo del manuale...........................................................4
Stoccaggio.........................................................................10
Tabella lubricanti..........................................................16
Trasporto ............................................................................10
Usi previsti ...........................................................................7
Usi scorretti non consentiti...........................................7
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
4
1INFORMAZIONI GENERALI
Scopo del manuale
Il manuale è stato realizzato dal costruttore per fornire le istruzioni operative ed i criteri da seguire per l’instal-
lazione, l’uso e la manutenzione della pompa la cui denominazione commerciale è specicata in copertina.
Le istruzioni originali sono fornite dal costruttore in lingua italiana.
Per soddisfare gli adempimenti legislativi o commerciali, le istruzioni originali possono essere fornite dal co-
struttore in altre lingue.
Se la macchina viene ceduta, il cedente ha l’obbligo di consegnare il manuale al nuovo proprietario.
Le istruzioni sono destinate agli operatori esperti e opportunamente addestrati che eseguono l’installazione e
la manutenzione ordinaria.
Per individuare facilmente gli argomenti descritti consultare l’indice analitico.
Il costruttore si riserva il diritto di apportare modiche al manuale senza l’obbligo di comunicarlo preventiva-
mente, fatta eccezione per le modiche che riguardano il livello di sicurezza.
L’acquirente dovrà provvedere a far eseguire il progetto di installazione nel rispetto delle istruzioni contenute
in questo manuale, delle leggi e delle normative nazionali e locali vigenti.
Le istruzioni tecniche contenute in questo “Manuale d’uso e installazione” sono di proprietà del costruttore e
devono essere considerate di natura riservata.
Per evidenziare operazioni con presenza di rischio ai ni della sicurezza o per indicare informazioni importanti
sono stati utilizzati i simboli di seguito ragurati e descritti.
Pericolo - Attenzione
Indica informazioni o procedure che se non vengono strettamente eseguite possono mettere seriamen-
te a rischio la salute e la sicurezza delle persone.
Prudenza - Cautela
Indica informazioni o procedure che se non vengono strettamente eseguite possono mettere a rischio
la salute e la sicurezza delle persone o provocare danni economici.
Informazione
i
Indica informazioni o procedure utili e importanti da non trascurare.
Identicazione pompa e costruttore

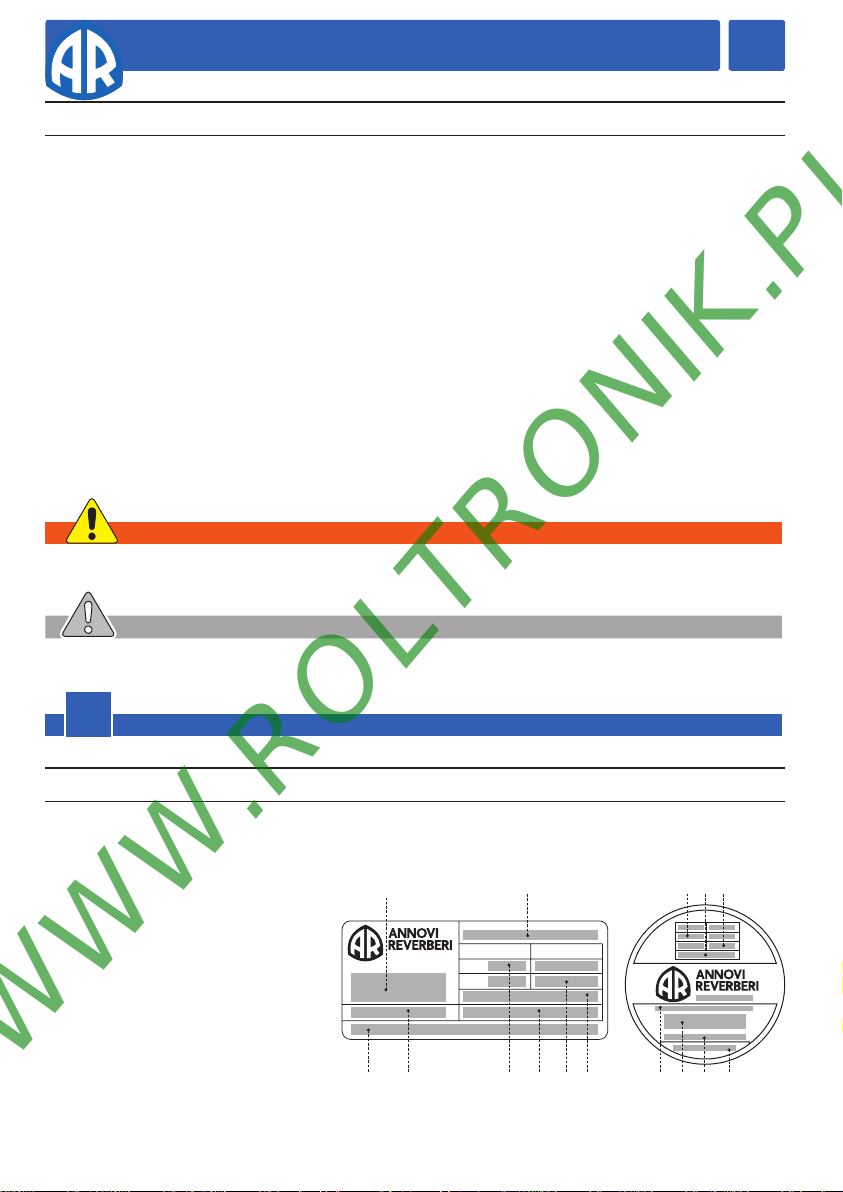

Targa di identicazione
La targa di identicazione ragurata, dove sono riportate le indicazioni indispensabili alla sicurezza d’esercizio,
è applicata su ogni pompa.
A) Ragione sociale e indirizzo del costruttore
B) Modello
C) Numero di fabbricazione
D) Portata massima (l/min)
E) Pressione massima di esercizio (bar)
F) Numero di giri massimo
G) Caratteristiche lubricante
H)Codice pompa
Dati anagraci costruttore
Annovi Reverberi Spa
Via Martin Luther King, 3
41122 Modena (MO) - Italy
B H
A FG EDC
D EF
GCBA
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
5
1INFORMAZIONI GENERALI
Modalità di assistenza tecnica
Per le richieste di assistenza tecnica (per malfunzionamento, avaria della macchina, ecc.) rivolgersi al servizio di
assistenza più vicino, oppure direttamente al costruttore.
Per ogni richiesta di assistenza tecnica indicare i dati riportati sulla targa di identicazione della pompa ed il
tipo di anomalia riscontrata.
Esclusione di responsabilità
Il costruttore si ritiene sollevato da ogni responsabilità derivante da:
- installazione non corretta;
- uso improprio della pompa;
- mancanza di manutenzione;
- modiche e/o riparazioni non autorizzate;
- utilizzo di ricambi non originali o non specici per il modello.
Documentazione allegata
Assieme a questo manuale al Cliente viene rilasciata la documentazione descritta:
- dichiarazione di incorporazione
Glossario
Acquirente: persona, ente o società, che ha acquistato la pompa e intende utilizzarla per gli usi concepiti.
Addestramento: fase necessaria per trasferire agli operatori le conoscenze necessarie per svolgere le opera-
zioni in modo corretto e privo di rischi.
Installatore: tecnico autorizzato in possesso dei requisiti e delle speciche competenze per svolgere le man-
sioni relative all’installazione della pompa e/o macchine similari e per eettuare le operazioni di manutenzione
ordinaria in condizioni di sicurezza, in modo autonomo e privo di rischi.
Manutenzione ordinaria: insieme degli interventi necessari a mantenere la macchina in buone condizioni di
funzionamento, per garantire una maggiore durata di esercizio e per conservare costanti i requisiti di sicurezza.
Gli intervalli e le modalità di intervento sono descritte dal costruttore in questo “Manuale d’uso e Installazione”.
Manutenzione straordinaria: insieme degli interventi per conservare la funzionalità ed ecienza della mac-
china. Questi interventi, richiesti in caso di anomalie improvvise, devono essere eseguiti solo dal tecnico spe-
cializzato. Le informazioni riservate ai tecnici specializzati alle riparazioni sono riportate nel “Manuale delle
riparazioni”.
Operatore: persona autorizzata che possiede i requisiti, le competenze e le informazioni necessarie per l’uso
della pompa, della macchina o dell’impianto nella quale la pompa è installata e per gli interventi di manuten-
zione ordinaria.
Le illustrazioni possono differire rispetto all’effettiva conformazione della pompa ma
non interferiscono con l’esposizione delle istruzioni. In caso di dubbi, chiedere i necessari
chiarimenti al costruttore.
Informazione
i
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
6
2
INFORMAZIONI TECNICHE
Descrizione generale
La pompa è progettata e costruita per pompare e comprimere liquidi su macchine irroratrici per trattamenti di
protezione delle colture in agricoltura e giardinaggio.
La pompa è caratterizzata da una struttura a pistoni radiali che movimentano le membrane tramite un cuscino
d’olio. Le membrane sono collegate con i pistoni nelle loro parti mediane tramite dei piattelli e ssate ai bordi
fra la camicia e la testata.
Attraverso il movimento del pistone la membrana viene tirata verso l’interno (aspirazione) e successivamente
verso l’esterno (mandata). Le valvole di aspirazione e di mandata regolano il usso del liquido.
Fra il corpo pompa e la membrana c’è dell’olio, che non serve solo come lubricante, ma anche come compen-
satore della pressione.

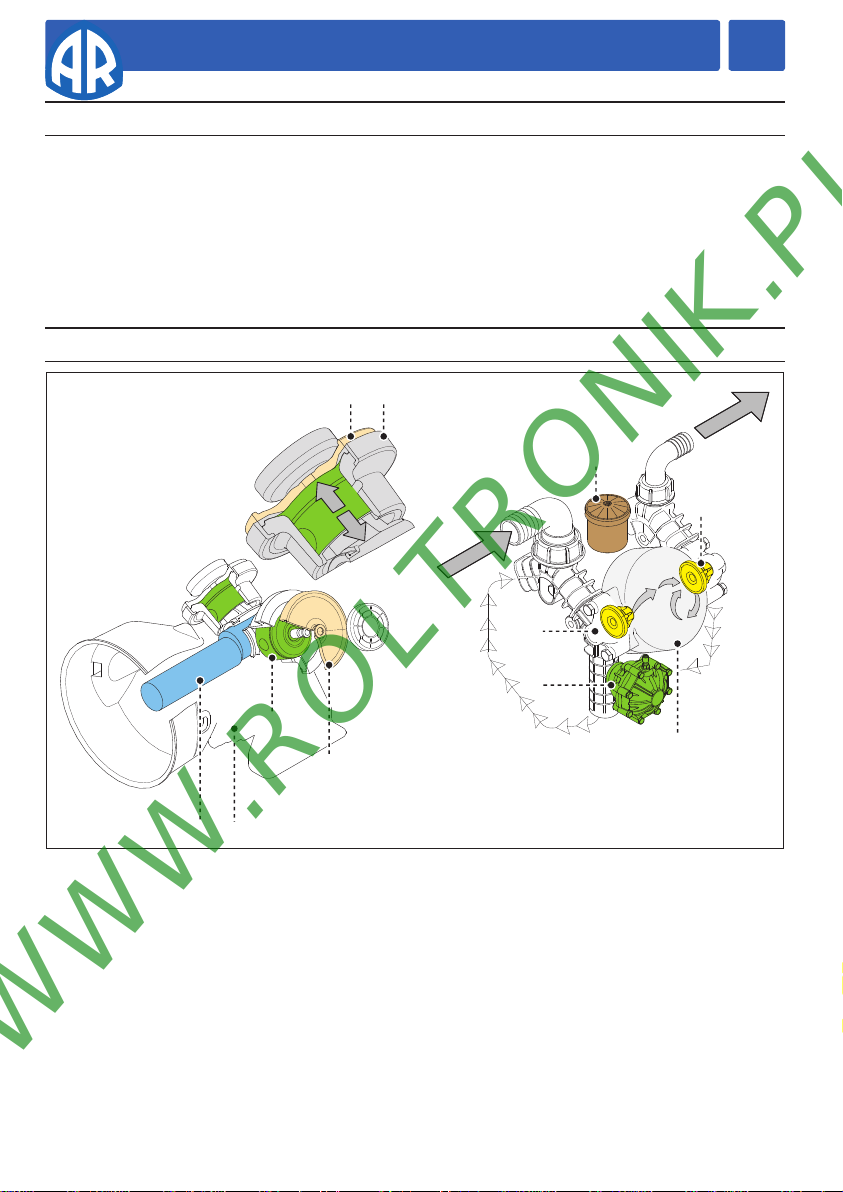

Organi principali
A) Valvola aspirazione
B) Valvola mandata
C) Testata
D) Pistone
E) Corpo pompa
F) Albero eccentrico
G) Membrana
H) Camicia
I) Serbatoio olio
J) Accumulatore di pressione
F E
D
G
C
A
J
G H
I
B
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
7
2
INFORMAZIONI TECNICHE
Usi previsti
La pompa è stata progettata e costruita per essere incorporata a macchinari ed impianti (macchine irroratrici
per trattamenti di protezione delle colture in agricoltura e giardinaggio). Ogni altro uso è da considerarsi
improprio se non avvallato dal servizio tecnico del fabbricante
La pompa deve essere utilizzata in modo rispondente alle sue caratteristiche tecniche (vedere “Caratteristiche
tecniche”), senza subire modiche o essere utilizzata per usi impropri.
Usi scorretti non consentiti
É vietato mettere in esercizio la pompa no a quando l’impianto o la macchina nella quale è incorporata non
sia stato dichiarato conforme alle disposizioni legislative nazionali e locali vigenti.
É vietato usare la pompa in atmosfera potenzialmente esplosiva.
É vietato usare la pompa per liquidi inammabili, tossici, corrosivi o con densità non idonea, in particolare
acqua marina, collanti, bitumi, gas liquefatti, solventi o diluenti di qualsiasi genere, vernici di qualsiasi genere,
liquidi contenenti parti solide in sospensione e comunque è vietato l’uso con liquidi di cui non è certa la com-
patibilità con i materiali impiegati per il circuito della pompa.
É vietato aspirare liquidi con temperature superiori a 50°C o inferiori a 5°C.
É vietato impiegare la pompa per acquedotti ad uso potabile.
É vietato utilizzare la pompa per uso alimentare.
É vietato utilizzare la pompa per prodotti farmaceutici.
É vietato utilizzare la pompa senza aver controllato che i tubi dei circuiti di aspirazione e di mandata siano
ssati correttamente ed esenti da perdite.
É vietato utilizzare la pompa senza i dispositivi di sicurezza previsti: cue di protezione per alberi e giunti
cardanici e valvola di sovrapressione di capacità adeguata sul circuito di mandata.
É vietato utilizzare la pompa per lavare o irrorare: persone, animali o beni delicati, apparecchiature elettriche
sotto tensione o prodotti chimici di cui non si conoscano le caratteristiche.
Dispositivi di sicurezza
Non manomettere o by-passare in nessun caso i dispositivi di si-
curezza. Mantenere ecienti i dispositivi di sicurezza mediante
regolare manutenzione.

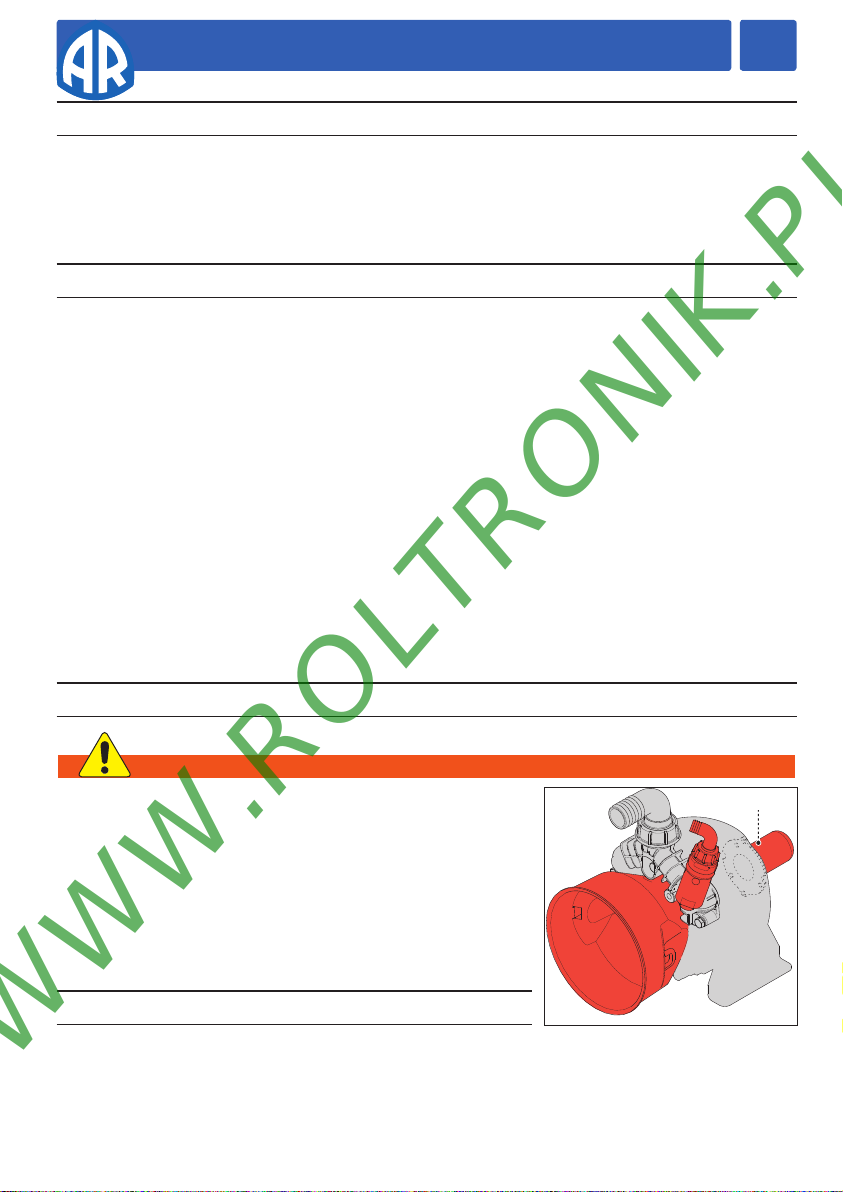

L’illustrazione ragura la posizione dei dispositivi di sicurezza sulla
macchina.
Altri dispositivi di sicurezza devono essere previsti in fase di progetto
(vedere “Informazioni sull’installazione”).
A) Protezione ssa: durante il moto dell’albero cardanico protegge
dal rischio di contatto accidentale.
Rischi residui
Nonostante l’osservanza delle norme di sicurezza e delle informazioni riportate sul manuale, persistono,
durante l’impiego della pompa, i rischi residui di seguito riportati.
- Pericolo di natura termica: durante il funzionamento la pompa, in relazione alla temperatura del liquido
pompato, può raggiungere temperature elevate. Per questo l’esecutore del progetto di installazione dovrà
tenerne conto e prevedere le opportune protezioni e i segnali di avvertimento per il personale.
Pericolo - Attenzione
A
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
8
2
INFORMAZIONI TECNICHE
Caratteristiche tecniche
I dati tecnici e le prestazioni sono riportate in copertina.
Dimensioni d’ingombro
Le illustrazioni raguranti le dimensioni di massima sono riportate negli allegati.
Limiti di funzionamento ambientale
La macchina funziona correttamente ad una temperatura ambientale compresa tra i 5 e i 50 °C.
Dichiarazione di incorporazione
L’illustrazione ragura la copia della dichiarazione di incorporazione rilasciata in originale dal costruttore as-
sieme a questo manuale.
DICHIARAZIONE DI INCORPORAZIONE
Direttiva Macchine 2006/42/CE (Allegato II B) e successive modicazioni
IL FABBRICANTE
Annovi Reverberi S.p.A.
Via Martin Luther King, 3 - 41122 – Modena – Italia
Dichiara sotto la propria responsabilità che la Quasi Macchina:
Descrizione: Pompa a membrana
N° di serie: XXXX
Anno di costruzione: XXXX
Ottempera ai seguenti requisiti essenziali di sicurezza citati nell’allegato I della Dir. 2006/42/CE:
1.1.1-1.1.2-1.1.3-1.1.5-1.1.6-1.1.7-1.2.1-1.2.2-1.3.1-1.3.2-1.3.3-1.3.4-1.3.6-1.3.7-1.3.8-1.4.1-1.4.2.1-1.4.3-1.5.4-1.5.5-1.5.6-1.5.8-
1.5.9-1.5.13-1.6.1-1.6.3-1.6.4-1.6.5-1.7.1-1.7.2-1.7.3-1.7.4
Dichiara inoltre che la documentazione tecnica pertinente è stata compilata in conformità all’allegato
VII-B e che si impegna a trasmettere, in risposta ad una richiesta adeguatamente motivata delle
autorità nazionali, informazioni pertinenti alla quasi-macchina in formato cartaceo od elettronico.
Vieta la messa in servizio della quasi-macchina nché la macchina nale in cui deve essere incorporata
non è stata dichiarata conforme (se del caso) alle disposizioni della Direttiva 2006/42/CE e successive
modicazioni.
Per la verica della conformità sono state consultate le seguenti Norme Armonizzate:
EN 809 EN ISO 4254-1 EN ISO 4254-6
La persona autorizzata a costituire la documentazione tecnica pertinente:
Reverberi Ing. Stefano
Managing Director
Modena
07/04/2010
Annovi Reverberi S.p.A. Via Martin Luther King, 3 – 41122 Modena (MO) – Italia
Tel. [phone] – Fax [phone] – E-Mail : [e-mail] – Web : www.annovireverberi.it
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
9
3INFORMAZIONI SULLA SICUREZZA
Prescrizioni generali di sicurezza
La maggior parte degli incidenti ed infortuni che si vericano nei luoghi di lavoro sono causati dalla distrazione
e dall’inosservanza delle regole di prudenza e sicurezza.
Nella maggioranza dei casi gli incidenti possono essere evitati prevedendo le possibili cause e di conseguenza
agendo con la necessaria cautela e prudenza.
Un operatore attento e rispettoso delle regole è la miglior garanzia contro gli incidenti.
L’operatore e gli altri addetti devono, prima di installare e utilizzare la macchina, leggere attentamente e com-
prendere le istruzioni riportate nel manuale in dotazione e i dati del progetto di installazione.
Non manomettere, eliminare o by-passare i dispositivi di sicurezza per non originare gravi rischi all’incolumità
e alla salute delle persone.
Non disperdere materiale inquinante nell’ambiente.
Eetuare lo smaltimento nel rispetto delle leggi vigenti in materia.
Prima di eettuare qualsiasi intervento adottare adeguate misure di sicurezza nel rispetto della legislazione
vigente in materia di sicurezza nei luoghi di lavoro ed attenersi alle prescrizioni di sicurezza riportate nel ma-
nuale.
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
10
4
INFORMAZIONI SULLA MOVIMENTAZIONE E TRASPORTO
Raccomandazioni di sicurezza per la movimentazione e il sollevamento
Prima di iniziare le operazioni organizzare l’area destinata al lavoro in modo tale da consentire il solle-
vamento e gli spostamenti dei materiali in sicurezza.
Le operazioni di scarico, carico, movimentazione e sollevamento devono essere eettuate da persone
qualicate, autorizzate e con specica formazione professionale.
Durante le operazioni di sollevamento e movimentazione le persone non coinvolte nelle operazioni
devono tenersi a distanza di sicurezza.
Per le operazioni di sollevamento usare ganci e funi integre e adeguate al carico da sollevare.
Descrizione imballo e disimballo
Normalmente l’imballo è realizzato con scatola di cartone per rendere agevole e sicuro il trasporto.
In base alla quantità di merce da spedire e al luogo di destinazione gli imballi possono essere ssati sopra un
pallet per facilitare il sollevamento e la movimentazione.
Accertare il peso del collo dai documenti di trasporto per utilizzare il mezzo di sollevamento adeguato.
In fase di disimballo, controllare l’integrità e l’esatta quantità dei componenti e se danneggiati o mancanti,
contattare il rivenditore o direttamente il costruttore per concordare le procedure da adottare.
Il materiale di imballo va opportunamente smaltito nel rispetto delle leggi vigenti.
Trasporto
La pompa, in funzione al luogo di destinazione, può essere spedita con mezzi di trasporto diversi (stradali,
ferroviari, marittimi o aerei).
In fase di trasporto, per evitare spostamenti incontrollabili, vincolare l’imballo al mezzo di trasporto in modo
adeguato.
Stoccaggio
In caso di una prolungata inattività stoccare la pompa, possibilmente imballata o comunque protetta, in luogo
coperto e riparato dagli agenti atmosferici.
Evitare i luoghi di stoccaggio le cui condizioni ambientali potrebbero con il tempo pregiudicare la funzionalità
della macchina.
Raccomandazioni di sicurezza per l’installazione
Adottare tutte le precauzioni possibili per eettuare l’installazione in modo sicuro e privo di rischi.
Tutte le fasi di installazione devono essere già considerate nella progettazione della macchina o dell’impianto
nella quale la pompa verrà installata.
Nel progetto dovranno essere considerati tutti i punti di ssaggio, le modalità di trasmissione delle fonti di
energia, i dispositivi di protezione e di sicurezza in ottemperanza con la normativa vigente per prevenire i
pericoli di infortunio.
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
11
5
INFORMAZIONI SULL’INSTALLAZIONE
Installazione
Il collegamento meccanico della pompa alla sorgente motrice può essere eettuata tramite puleggia e cinghia,
con albero cardanico, oppure angiandola direttamente alla sorgente motrice.
La rotazione dell’albero eccentrico può essere in entrambi i sensi.
Il collegamento idrico della pompa al circuito della macchina mediante tubi di diametro adeguato, comunque
non inferiore a quello dei raccordi della pompa e assicurati ai raccordi mediante fascette di buona qualità.
Il tubo di aspirazione deve essere rinforzato con spirale per prevenire strozzature.
Il circuito di aspirazione della macchina dovrà prevedere un ltro di capacità adeguata alla portata della pompa
e dovrà essere concepito in modo da generare una depressione non superiore a - 0,25 bar. Tale valore è misura-
bile apponendo un vacuometro in corrispondenza del raccordo di aspirazione della pompa.
Il tubo, i raccordi e le fascette posti in mandata devono avere pressione nominale non inferiore alla pressione
massima di targa della pompa. La sostituzione dei raccordi di aspirazione e mandata previsti dal fabbricante
sulla pompa con altri di diametro inferiore può pregiudicare il buon funzionamento della pompa stessa e fa
decadere la garanzia sulla pompa.
Fissaggio della pompa
La pompa deve essere istallata su un piano orizzontale senza interposizione di elementi elastici.

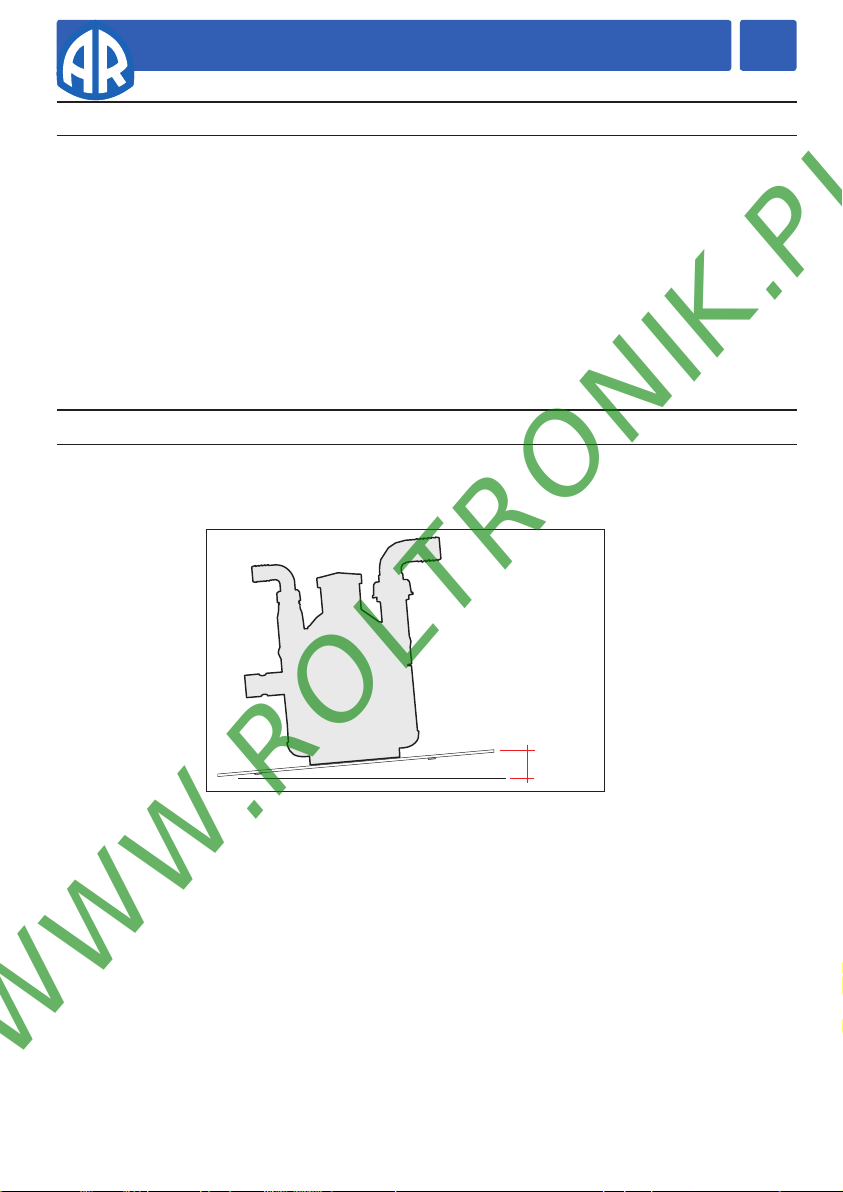

L’illustrazione ragura l’inclinazione massima consentita della pompa per assicurare una corretta lubricazio-
ne del manovellismo.
Fissare la pompa avvitando il supporto pompa al basamento della macchina mediante viti adeguate e serrate
in modo idoneo.
max 5°
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
12
5
INFORMAZIONI SULL’INSTALLAZIONE
Informazioni generali per il collegamento idrico
Per un corretto funzionamento la pompa a membrana deve aspirare da recipienti a pressione atmosferica.
Non alimentare la pompa con liquidi in pressione.
Per un servizio continuo si sconsiglia di far aspirare la pompa per gravità da recipienti con il livello del liquido
posto ad una altezza superiore a 3 m.
Per un servizio continuo si sconsiglia di far aspirare la pompa in depressione da recipienti con un dislivello del
liquido maggiore di 3 m rispetto al raccordo di aspirazione della pompa e adottando un circuito formato da
tubi di lunghezza e di diametro appropriato al raccordo di aspirazione della pompa (vedere “Caratteristiche
tecniche”), privo di strozzature, raccordi a gomito e con un ltro di capacità adeguata (vedere “Installazione”).
Per servizi saltuari, ad esempio il riempimento cisterna, è possibile far aspirare la pompa in regime di depres-
sione da invasi con il pelo libero a una quota negativa massima di 5 m dal raccordo di aspirazione della pompa
per un tempo non superiore ai 15 minuti.
L’aspirazione da dislivelli negativi maggiori o per un tempo prolungato causa fenomeni di cavitazione
all’interno del circuito della pompa pregiudicando la durata di membrane, valvole e organi meccanici.
UN003415-EW
3m (9,8ft) max 3m (9,8ft) max
5m (16,4ft) max
BATTENTE NEGATIVO
BATTENTE NEUTRO BATTENTE NEUTRO
BATTENTE POSITIVO
BATTENTE NEGATIVO
ATTENZIONE !
TEMPO MASSIMO DI
UTILIZZO 15 MINUTI
VACUOMETRO
POMPA
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
13
5
INFORMAZIONI SULL’INSTALLAZIONE
Schema di montaggio (indicativo)
L’illustrazione ragura in modo sintetico lo schema di montaggio tipico ed ha carattere indicativo.
UN003414-EW
Cisterna
Agitazione
Distributore
Pompa
Barra
Filtro
aspirazione
Filtro
mandata
By-pass
distributore
By-pass
valvola di
sovra-pressione
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
14
6
INFORMAZIONI SULL’USO
Raccomandazioni di sicurezza per l’uso
Prima dell’avviamento l’operatore deve eettuare i controlli necessari ai ni della sicurezza.
In caso di perdite dalle tubazioni in pressione arrestare immediatamente la pompa ed eliminare la cau-
sa che ha provocato la perdita.
Non fare funzionare la pompa oltre i limiti previsti dal costruttore per aumentarne le prestazioni.
Controlli preliminari

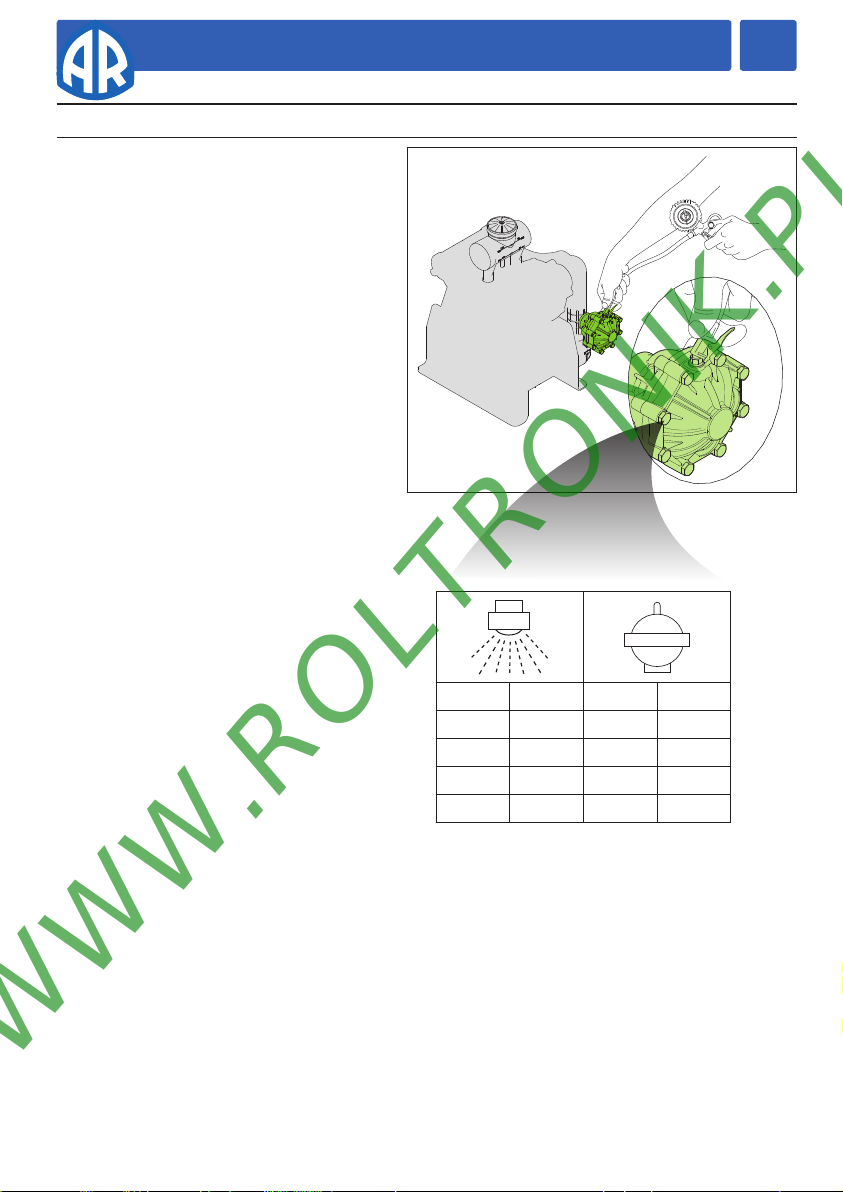

Se la pompa è dotata di accumulatore di pressione, controllarne lo stato di gonaggio, vedere “Controllo pres-
sione di gonaggio”.
Controllare i raccordi dei tubi e i circuiti di aspirazione e di mandata della pompa che incorpora la pompa onde
evitate strozzature, aspirazioni d’aria e perdite di liquido.
Controllare che tutti i rubinetti a sfera eventualmente presenti sulla pompa o sul distributore siano chiusi.

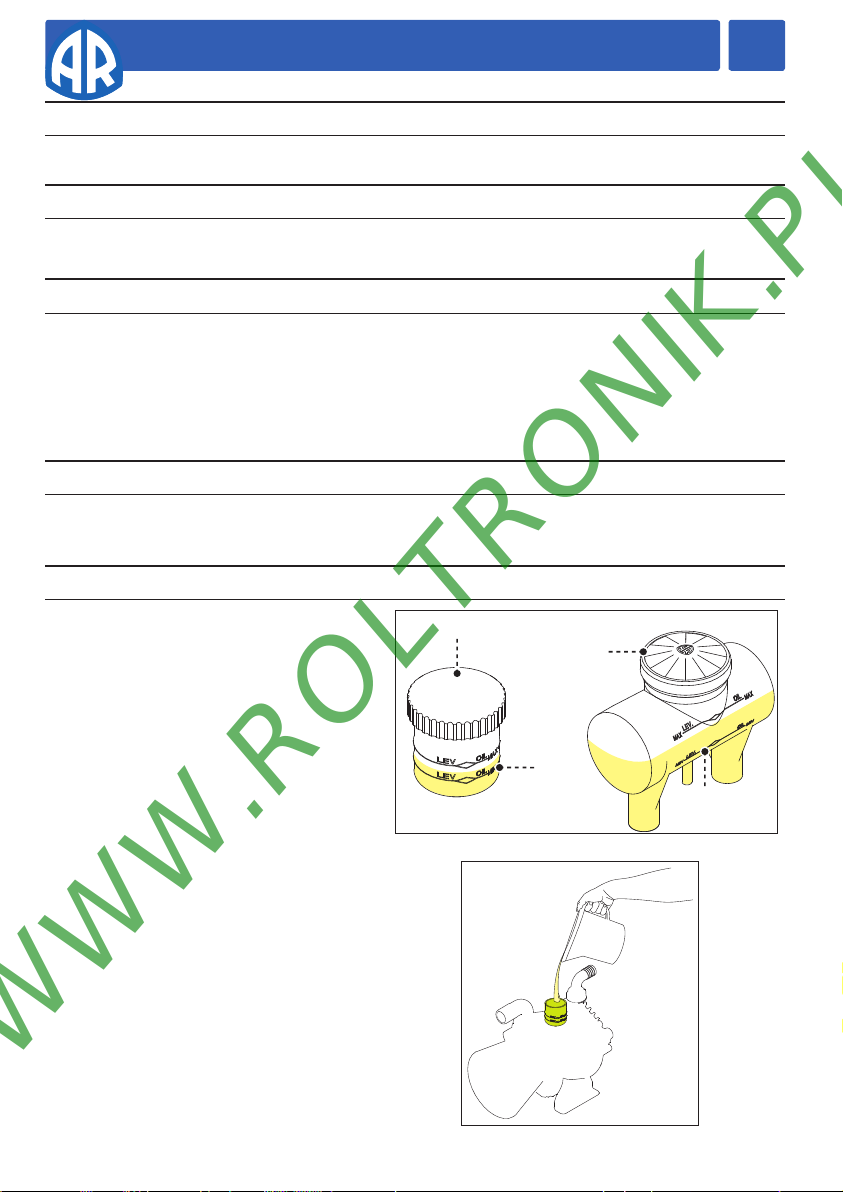

Controllare prima di mettere in funzione la pompa che il livello olio contenuto nel serbatoio della pompa si
trovi nella zona compresa tra le linee di minimo e di massimo del serbatoio stesso.
Controllare prima di mettere in funzione la pompa che la manopola per la regolazione della pressione sia com-
pletamente ruotata in senso antiorario e che la leva commutatrice del distributore della pressione sia in posi-
zione di by-pass.
Avviamento e arresto della pompa
Per l’avviamento procedere come descritto.
1. Avviare la pompa mantenendo la leva commutatrice del distributore in posizione di by-pass no ad adesca-
mento avvenuto.
2. Portare la leva commutatrice del distributore nella posizione utile per la regolazione della pressione.
3. Ruotare la manopola del distributore in senso orario per incrementare la pressione e in senso anti-orario per
decrementarla.
4. Durante le prime ore di funzionamento vericare che il livello del serbatoio d’olio si mantenga entro i limiti
minimo e massimo. Per eventuali rabbocchi utilizzare olio del tipo indicato sulla targhetta identicativa della
pompa.
Per l’arresto procedere come descritto.
1. Abbassare la pressione ruotando in senzo anti-orario la manopola del distributore
2. Aprire la valvola di by-pass per scaricare la pressione.
3. Arrestare la pompa.
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
15
7
INFORMAZIONI SULLA MANUTENZIONE
Raccomandazioni di sicurezza per la manutenzione
Prima di eettuare qualsiasi intervento di manutenzione depressurizzare l’impianto idrico e isolare la
pompa da tutte le fonti di energia.
Al termine delle operazioni, prima di riavviare la macchina, controllare che non siano rimasti attrezzi,
stracci o altro materiale in prossimità degli organi in movimento o in zone a rischio.
Sostituire i componenti troppo usurati con ricambi originali e usare i lubricanti consigliati dal costrut-
tore.
Smaltire i componenti sostituiti e i lubricanti secondo le leggi vigenti in materia.
Eettuare le operazione di manutenzione programmata previste dal costruttore per mantenere la
pompa eciente e sicura.
Tabella manutenzione ordinaria
Frequenza Componente Tipo di intervento Riferimento
Ogni giorno di lavoro
Filtro Controllo stato
cartuccia ltrante
Vedere “Controllo ltro”
Pompa Controllo livello olio Vedere “Controllo
livello olio”
Collegamento della pompa
alla fonte d’energia (puleggia,
cinghia, giunto)
Controllo -
Pompa Controllo ssaggio Vedere “Controllo
ssaggio pompa”
Tubazioni e raccordi Controllo Vedere “Controllo
raccordi e tubazioni”
Ogni 100 ore di lavoro
Accumulatore di pressione (se
presente)
Controllo pressione di
gonaggio
Vedere “Controllo
pressione di
gonaggio”
Riduttore (se presente) Controllo olio Vedere “Controllo
livello olio”
Prudenza - Cautela
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
16
7
INFORMAZIONI SULLA MANUTENZIONE
Tabella lubricanti
La pompa è consegnata rifornita con olio multigrado sintetico ad elevate prestazioni adatto alle condizioni
ambientali previste (vedere “Limiti di funzionamento ambientale”).
Controllo ssaggio pompa
Vericare che le viti di ssaggio della pompa non siano allentate.
Se necessario avvitarle con la coppia di serraggio indicata nel progetto di installazione.
Controllo raccordi e tubazioni
- Controllare eventuali perdite dai raccordi.
Normalmente le perdite sono eliminabili mediante un corretto serraggio dei raccordi.
Se si notano perdite dai raccordi nelle tubazioni di aspirazione è necessario ripristinare la sigillatura.
- Controllare lo stato delle tubazioni essibili.
Se le tubazioni presentano segni d’invecchiamento, rotture, rigonamenti, abrasioni, ecc. devono essere so-
stituite.
Controllo ltro
- Controllare lo stato della cartuccia ltrante.
Se la cartuccia è intasata occorre lavarla accuratamente per rimuovere la sporcizia.
Se la cartuccia presenta lacerazioni o fessurazioni, deve essere sostituita.
Controllo livello olio
- Eettuare il controllo con la pompa in piano e
fredda.
- Vericare la quantità dell’olio dall’indicatore di
livello (A).
- Se necessario rabboccare con olio dalle carat-
teristiche uguali a quelle indicate nella “Tabella
lubricanti”.
Per il rabbocco dell’olio procedere come descritto.
1) Svitare il tappo (B) e versare l’olio (C) dal foro
no a raggiungere la mezzeria dell’indicatore di
livello (A).
2) Avvitare il tappo (B).
B
B
A
A
C
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
17
7
INFORMAZIONI SULLA MANUTENZIONE
Controllo pressione di gonaggio
Se la pompa è dotata di accumulatore di pressione,
controllarne lo stato di gonaggio, a pompa ferma,
mediante pistola ad aria compressa munita di ma-
nometro. L’accumulatore viene gonato dal fabbri-
cante per l’utilizzo della pompa alla sua pressione
massima. Al ne di adattare la pressione dell’accu-
mulatore a quella di lavoro si faccia riferimento alla
tabella seguente.
bar psi bar psi
1-3 15-44 115
3-12 44-174 1-3 15-44
12-20 174-290 3-5 44-73
20-50 290-725 5-7 73-102
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
18
7
INFORMAZIONI SULLA MANUTENZIONE
Prolungata inattività della pompa
Si raccomanda di seguire le raccomandazioni per il rimessaggio presenti nel libretto uso e manutenzione della
macchina che incorpora la pompa.
Per quanto riguarda la pompa, è fondamentale, al termine delle operazioni di irrorazione, eseguire un lavaggio
del circuito interno facendole pompare acqua pulita. In seguito mettere in comunicazione il circuito di aspi-
razione con l’aria esterna e lasciare in funzione la pompa nché il circuito interno non si sia completamente
svuotato. L’esecuzione di queste semplici attività al termine di ogni ciclo di lavoro della macchina eviteranno
il ristagno al suo interno di prodotti, spesso corrosivi che a lungo termine possono pregiudicare l’integrità del
circuito idraulico della pompa.
In caso di rimessaggio invernale in luoghi soggetti a climi rigidi si raccomanda di eseguire l’operazione sopra-
descritta per il lavaggio del circuito interno facendo aspirare alla pompa un prodotto antigelo di tipo automo-
bilistico diluito. Assicurarsi poi di svuotare completamente l’impianto dal liquido e in particolare la pompa che
in genere è dotata di un apposito tappo di svuotamento.
Rimessa in servizio
Prima di mettere in servizio la pompa dopo una prolungata inattività controllare il livello dell’olio e il serraggio
delle viti di ssaggio.
Demolizione della pompa
Da smaltire in conformità alla legislazione vigente nel paese in cui si esegue tale operazione
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
19
8
INFORMAZIONI SUI GUASTI
Le informazioni riportate hanno lo scopo di aiutare a comprendere i rimedi alla avarie che si possono vericare
in fase d’uso.
Alcuni di questi rimedi possono essere eettuati da personale esperto, altri devono essere eettuati presso le
ocine autorizzate poiché richiedono, oltre ad una conoscenza dettagliata sulle riparazioni, l’uso di attrezzi
specici.
Inconveniente Causa Rimedio
Non avviene l’adescamento
del liquido.
Circuito di aspirazione non a tenuta
stagna.
Ripristinare la perfetta tenuta
idraulica di tubi e raccordi.
Leva commutatrice del distributore
in posizione“Pressione”.
Portare la leva commutatrice del
distributore in posizione“By-pass”.
La pompa non raggiunge
la pressione desiderata.
Sede e piattello usurati nelle
valvole di aspirazione e mandata. Sostituire le valvole usurate.(1)
Ugelli usurati o di diametro
eccessivo.
Sostituire gli ugelli usurati.
Utilizzare ugelli di diametro
adeguato.
Strozzatura nel circuito di
aspirazione.
Rimuovere la strozzatura nel
circuito.
Filtro di aspirazione sporco. Pulire la cartuccia del ltro.
La lancetta del manometro oscilla,
pressione pulsante.
Circuito di aspirazione non
a tenuta stagna.
Pulire o sostituire le valvole di
aspirazione e mandata. (1)
Aria residua all’interno
della pompa.
Evacuare l’aria residua aprendo un
utilizzo in mandata con la pompa
funzionante.
Piattello valvola incollato
sulla sede.
Ripristinare la perfetta tenuta
idraulica di tubi e raccordi.
Accumulatore di pressione sgono. Ripristinare il corretto gonaggio
dell’accumulatore.
Flusso di liquido irregolare agli
ugelli. Accumulatore di pressione sgono. Ripristinare il corretto gonaggio dell’accumulatore.
Aumento della rumorosità e
contemporaneo abbassamento
del livello dell’olio (pompa in
cavitazione).
Strozzatura nel circuito di
aspirazione.
Rimuovere la strozzatura nel
circuito.
Filtro di aspirazione sporco. Pulire la cartuccia del ltro.
Dislivello di aspirazione eccessivo. Vedi capitolo “Condizioni di
aspirazione della pompa”.
(1)Interventi da eettuare presso un’ocina autorizzata
WWW.ROLTRONIK.PL

Lingua italiana Uso e installazione
20
8
INFORMAZIONI SUI GUASTI
Inconveniente Causa Rimedio
Presenza di olio sul corpo pompa o
sul basamento.
Usura del paraolio sull’albero
pompa. Sostituire il paraolio usurato. (1)
Sovrapressione dell’olio all’interno
della pompa.
Ripristinare il corretto livello
dell’olio nel serbatoio.
Eccessivo consumo d’olio, (fuoriu-
scita d’olio dalla mandata) o olio
biancastro (emulsione acqua/olio
nel serbatoio).
Rottura di una o più membrane. Fermare immediatamente la
pompa. Sostituire le membrane (1)
(1)Interventi da eettuare presso un’ocina autorizzata
WWW.ROLTRONIK.PL
