Antik AWS 2651 User manual

Návod na používanie
strana 3 - 40
II. vydanie
User manual
strana 41 - 77
2nd issue

BEZPEČNOSTNÉ POKYNY A INŠTRUKCIE
POZOR! Pre zníženie nebezpečenstva vzniku požiaru, alebo úrazu elektrickým
prúdom nevystavujte zariadenie dažďu alebo vlhkému prostrediu.
- Prečítajte si tieto inštrukcie!
- Dodržujte tieto inštrukcie!
- Dbajte na všetky upozornenia!
• Prístroj nikdy neotvárajte a nevykonávajte žiadne úkony, ktoré by mohli viesť k jeho
mechanickému znehodnoteniu.
• Vodiče a káble umiestnite tak, aby nedošlo k ich poškodeniu.
• Používajte iba poskytnuté napájacie káble.
• Prístroj pripájajte výlučne do elektrických zásuviek spĺňajúcich parametre uvedené na
identifikačnom štítku.
• Prístroj neumiestňujte na mäkký, prípadne šmykľavý povrch.
• Neumiestňujte žiadne predmety na prístroj alebo v jeho tesnej blízkosti
• Vetracie otvory nezakrývajte.
• Nevystavujte prístroj priamemu pôsobeniu slnečných lúčov ani iného zdroja tepla.
• Neumiestňujte ho do blízkosti iných elektrických zariadení.
• Nevystavujte zariadenie pôsobeniu magnetického poľa.
• Chráňte ho pred prachom, vlhkosťou a chemikáliami.
• Počas búrok vypnite prístroj z elektrickej siete.
• Prístroj čistite len keď je vypnutý, výlučne suchou handričkou.
• Na čistenie nepoužívajte žiadne čistiace prostriedky.
• Zariadenie nepoužívajte vo vlhkých miestnostiach.
• Do ovládača zariadenia používajte len schválené batérie.
• Výrobok v žiadnom prípade nevyhadzujte do bežného komunálneho odpadu.
• Set-Top Box môžu opravovať výlučne pracovníci spoločnosti Antik Technology.
• Spoločnosť Antik Technology nepreberá zodpovednosť za škody spôsobené nedodržaním
týchto bezpečnostných pokynov a inštrukcií.
3

OBSAH
BEZPEČNOSTNÉ POKYNY A INŠTRUKCIE 3
OBSAH 4
ZAPOJENIE SET-TOP BOXU DO VAŠEJ DOMÁCEJ SIETE 6
ZAPOJENIA SET-TOP BOXU SO ZOBRAZOVACOU JEDNOTKOU 7
MOŽNOSTI ZAPOJENIA DIGITÁLNEHO AUDIA 13
POPIS FUNKCIÍ SET-TOP BOXU 15
VÝZNAM IKONIEK NA DISPLEJI SET-TOP BOXU 17
FUNKCIE DIAĽKOVÉHO OVLÁDAČA (DO) 18
VLOŽENIE BATÉRII DO DIAĽKOVÉHO OVLÁDAČA 20
ZÁKLADNÉ MENU 21
PONUKA TELEVÍZNYCH KANÁLOV 22
EDITOR KANÁLOV 23
NASTAVENIA – JAZYK 25
NASTAVENIA – TV VÝSTUPY 26
NASTAVENIA – OSTATNÉ NASTAVENIA 27
NASTAVENIA – RODIČOVSKÝ ZÁMOK 28
NASTAVENIA – RODIČOVSKÝ ZÁMOK - POPIS 29
VIDEOARCHÍV - MOŽNOSTI NAHRÁVANIA RELÁCIÍ 30
PREHRÁVAČ RELÁCIÍ Z ARCHÍVU 32
TELETEXT A TITULKY 33
MULTI EPG A SINGLE EPG 34
NASTAVENIE MODEMU 35
ZAPOJENIE SET-TOP BOXU PRE VYUŽÍVANIE SLUŽBY
CENTRUM DOMÁCEJ ZÁBAVY 36
NAJČASTEJŠIE KLADENÉ OTÁZKY (FAQ) 37
SÚČASŤOU BALENIA JE 38
TECHNICKÁ ŠPECIFIKÁCIA 39
4

CONTENT
IMPORTANT SAFETY INSTRUCTIONS AND WARNINGS 42
CONNECTING OF SET-TOP BOX TO YOUR HOME NETWORK 43
CONNECTING OF SET-TOP BOX TO A TELEVISION 44
CONNECTING TO A DIGITAL AUDIO DEVICE 50
IDENTIFICATION OF PARTS 52
ICONS ON A DISPLAY OF SET-TOP BOX 54
THE REMOTE CONTROL 55
BUTTONS DESCRIPTION 56
INSTALLING THE REMOTE CONTROL BATTERIES 57
BASIC MENU 58
CHANNEL LIST 59
CHANNEL EDITOR 60
SETTINGS - LANGUAGE 62
SETTINGS – TV OUTPUTS 63
SETINGS – OTHER SETTINGS 64
SETTINGS – PARENTAL LOCK 65
SETTINGS - PARENTAL LOCK - DESCRIPTION 66
ARCHIVE – RECORDING THE PROGRAMS 67
ARCHIVE PROGRAM PLAYER 69
TELETEXT AND SUBTITLES 70
MULTI EPG AND SINGLE EPG 71
MODEM SETTINGS 72
CONNECTING OF SET-TOP BOX FOR USING
HOME ENTERTAINMENT CENTRE 73
FREQUENTLY ASKED QUESTIONS (FAQ) 74
CONTENT OF THE BOX: 75
TECHNICAL SPECIFICATION 76
5

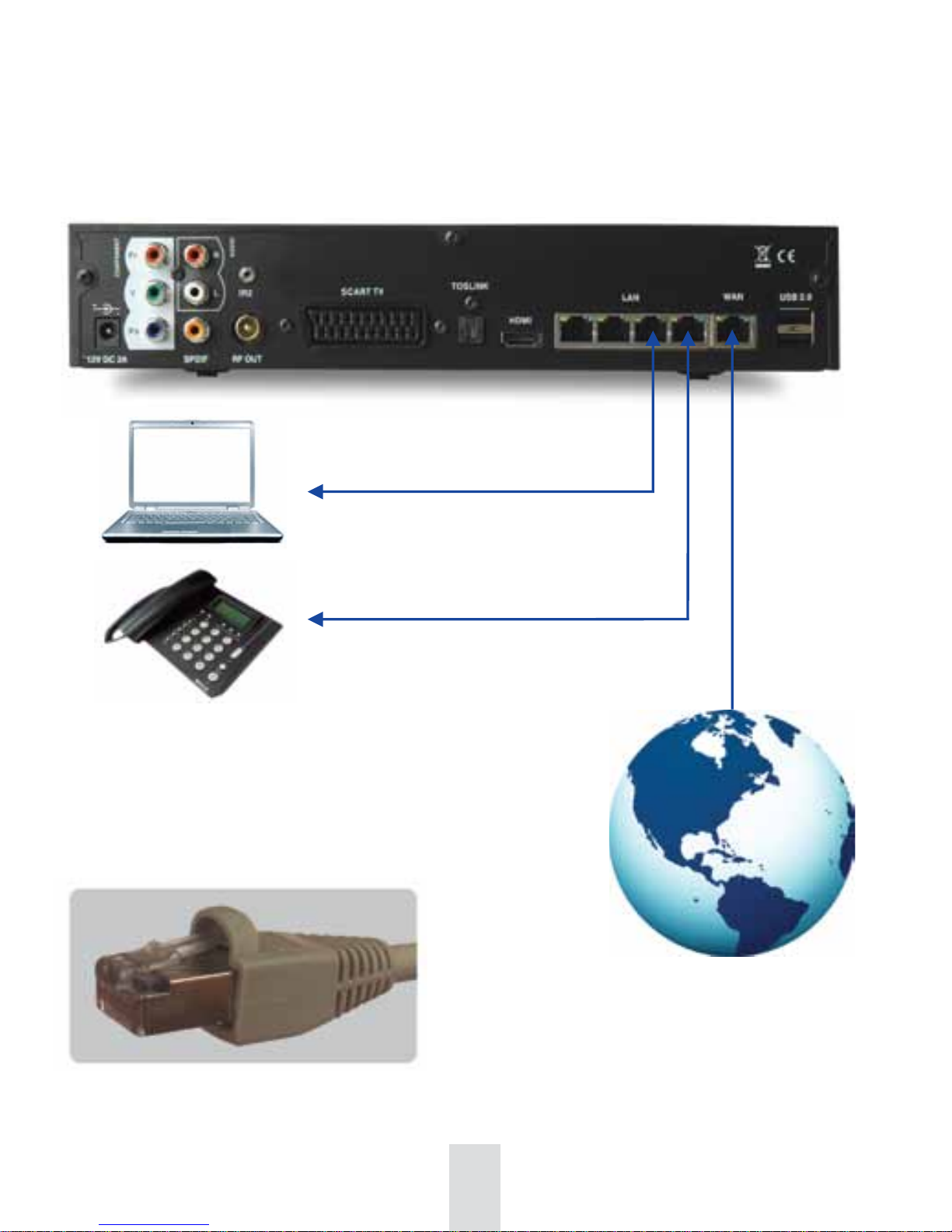

ZAPOJENIE SET-TOP BOXU DO VAŠEJ
DOMÁCEJ SIETE
RJ 45 - Počítač
RJ 45 - VoIP telefón
RJ 45 - Internet
RJ 45
6

SCART
ZAPOJENIA SET-TOP BOXU SO ZOBRAZOVACOU
JEDNOTKOU

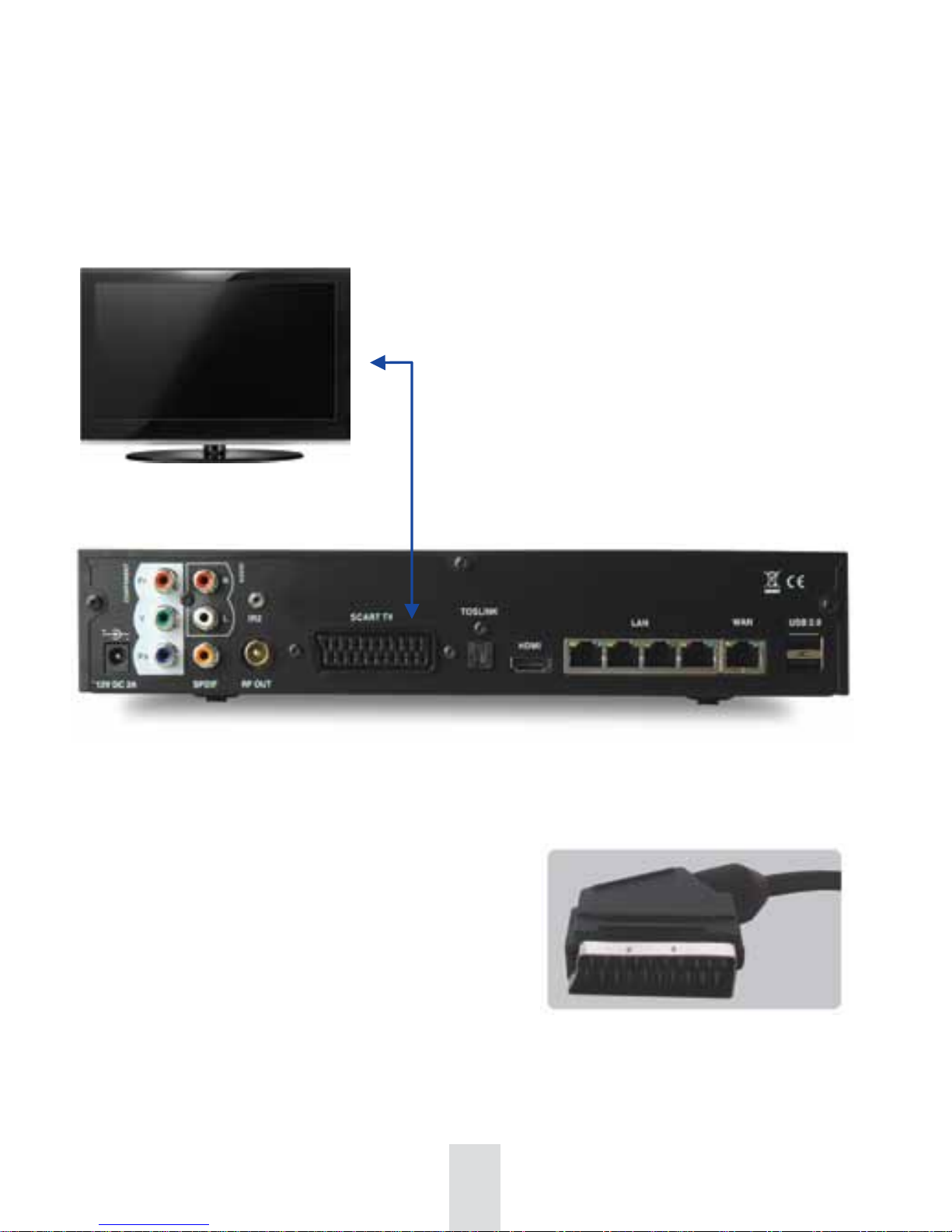

A) Možnosť zapojenia pomocou SCART.
SCART TV
SCART SET-TOP BOX
Pri tomto type zapojenia je potrebné nastaviť
v sekcii Nastavenia / TV výstupy / Spôsob
pripojenia – SCART CVBS alebo SCART
S-Video (v závislosti od typu TV). Všetky
nastavenia potvrdíme tlačidlom Použiť.
Set-top box sa reštartuje.
7

B) Možnosť zapojenia pomocou portu HDMI.
HDMI TV
HDMI SET-TOP BOX
Pri tomto type zapojenia je potrebné nastaviť
v sekcii Nastavenia / TV výstupy / Spôsob
pripojenia – HDMI / HD rozlíšenie – 1080i,
720p alebo 576i (480i pre NTSC) v závislosti
od typu TV. Všetky nastavenia potvrdíme
tlačidlom Použiť. Set-top box sa reštartuje.
HDMI
8

KOMPONENT CINCH

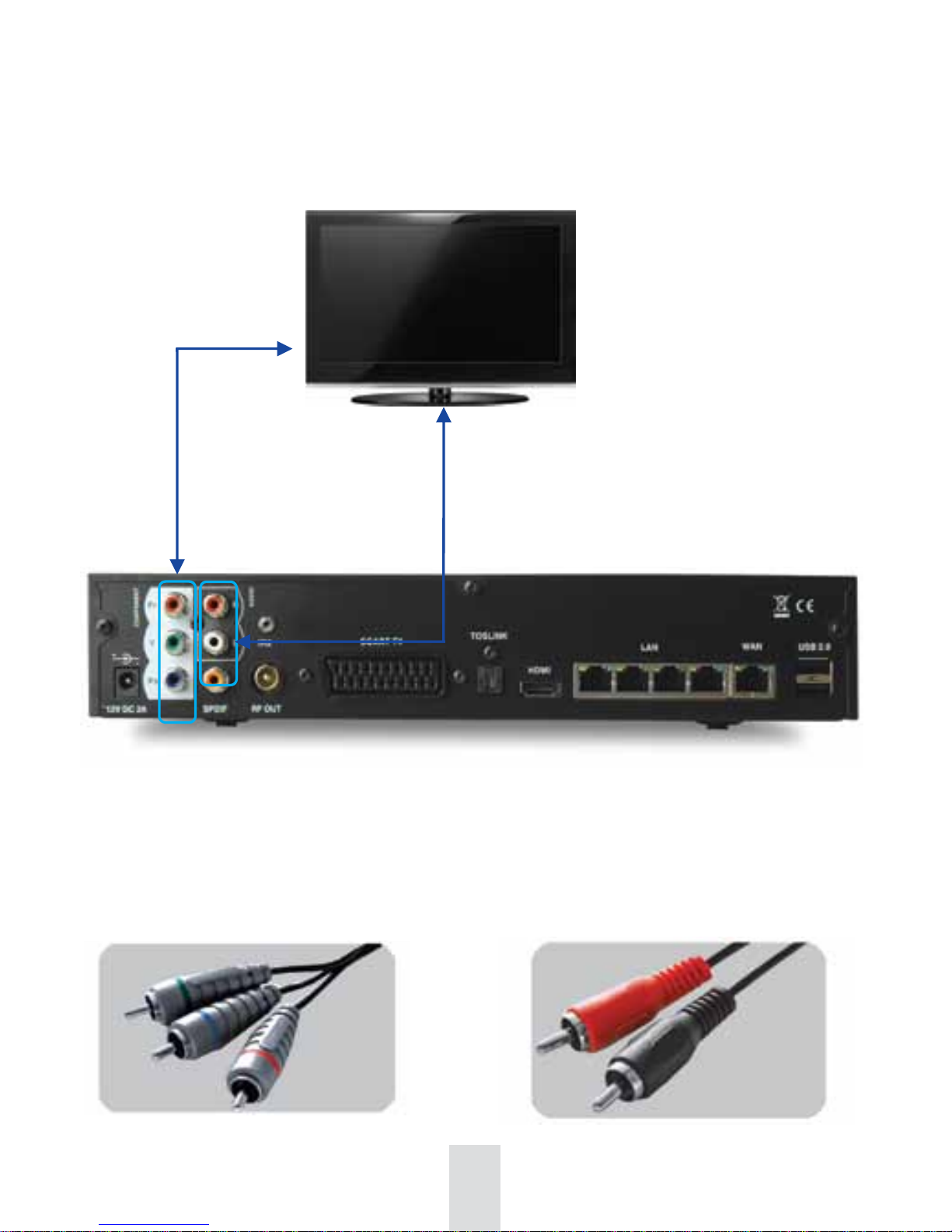

C) Možnosť zapojenia pomocou Y Pb Pr
komponentov (CINCH).
KOMPONENT TV
VIDEO
KOMPONENT
SET-TOP BOX
VIDEO
CINCH TV
AUDIO
CINCH SET-TOP BOX
AUDIO
Pri tomto type zapojenia je
potrebné nastaviť v sekcii
Nastavenia / TV výstupy /
Spôsob pripojenia – YPbPr /
HD rozlíšenie – 1080i, 720p
alebo 576i (480i pre NTSC)
v závislosti od typu TV.
Všetky nastavenia
potvrdíme tlačidlom Použiť.
Set-top box sa reštartuje.
9

CINCH
Pri tomto type zapojenia je potrebné nastaviť v
sekcii Nastavenia / TV výstupy / Spôsob
pripojenia – DVI monitor / HD rozlíšenie –
1080i, 720p alebo 576i (480i pre NTSC) v
závislosti od typu TV. Všetky nastavenia
potvrdíme tlačidlom Použiť. Set-top box sa
reštartuje.
DVI
HDMI

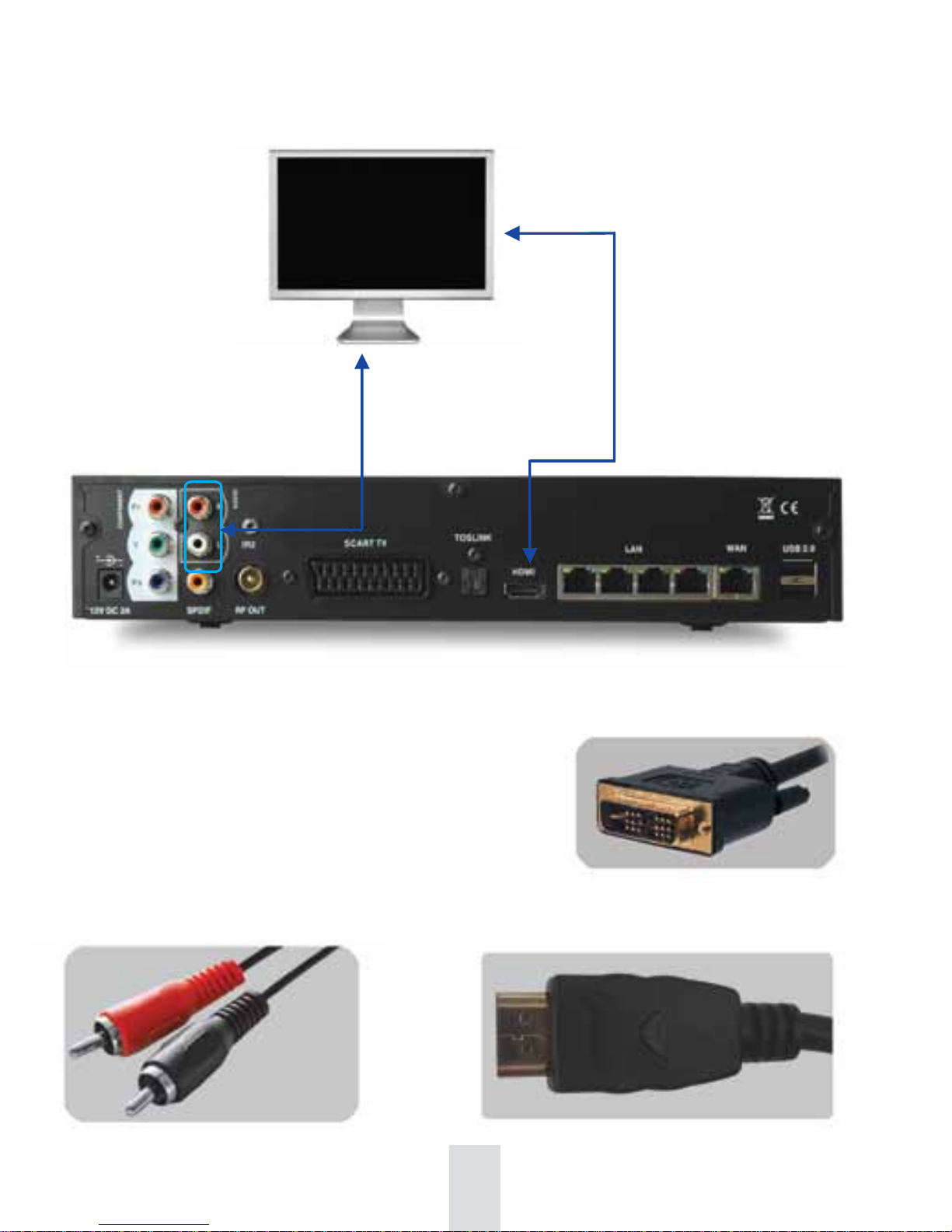

D) Možnosť zapojenia PC monitora pomocou
DVI / HDMI kábla a AUDIO (CINCH).
DVI MONITOR
HDMI SET-TOP BOX
CINCH MONITOR
AUDIO
CINCH SET-TOP BOX
AUDIO
10

Pri tomto type zapojenia je potrebné nastaviť
v sekcii Nastavenia / TV výstupy / Spôsob
pripojenia – RF / Nastavenie RF (Je
potrebné si nastaviť správny kanál pre
príjem TV signálu). Všetky nastavenia
potvrdíme tlačidlom Použiť. Set-top box sa
reštartuje.
RF (koaxial)
E) Možnosť zapojenia pomocou RF kábla (koaxial).
RF IN TV
RF OUT SET-TOP BOX
11

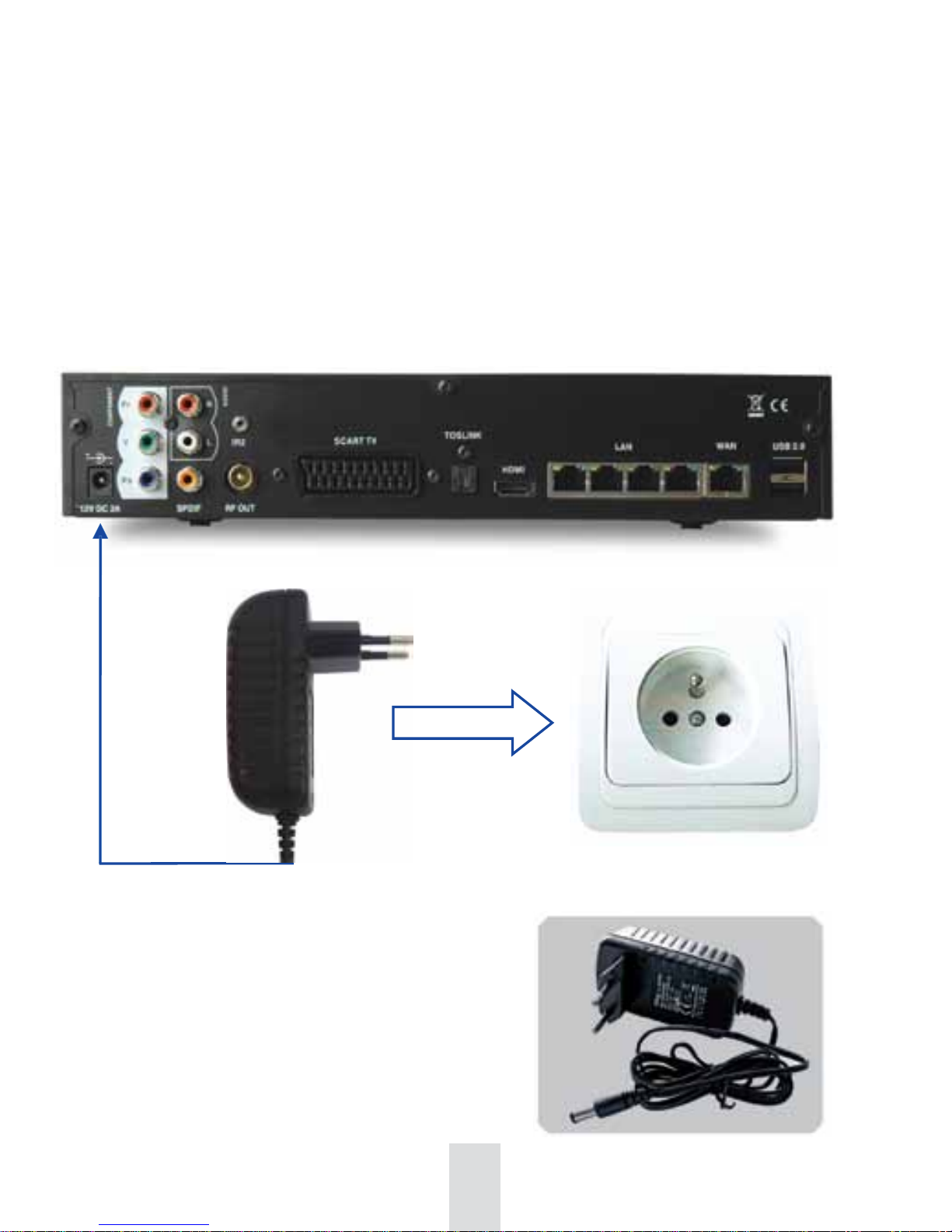

12V DC 2A
Po pripojení Set-Top boxu do zobrazovacej jednotky jednou z hore
uvedených možností, pripojíme Set-Top box do elektrickej
siete.
Set-Top box by sa nemal vypínať z elektrickej siete, iba stlačením
tlačidla Zapnúť / Vypnúť na diaľkovom ovládači ho uviesť do polohy
Stand By.
12

MOŽNOSTI ZAPOJENIA DIGITÁLNEHO AUDIA
Ku každej z predchádzajúcich schém (A, B, C, D, E) je možné
zapojiť aj digitálne audio, a to dvoma spôsobmi:
1. Pomocou TOSLINK optického zapojenia.
AV RECEIVER
(prijímač)
TOSLINK AV RECEIVER
TOSLINK SET-TOP BOX
TOSLINK
13

2. Pomocou metalického zapojenia (coaxial) SPDIF.
AV RECEIVER
(prijímač)
SPDIF AV RECEIVER
SPDIF SET-TOP BOX
SPDIF
14

POPIS FUNKCIÍ SET-TOP BOXU
Popis funkcií predného panelu Set-top boxu (STB)
Predný panel používame hlavne v prípadoch, ak sa z nejakých príčin nevieme dostať
do menu nastavenia na TV obrazovke.
Zapnutie / Vypnutie Zobrazovací displej
Smerové šípky
Vstup do sekcie MENU
Potvrdenie funkcie
1. Stlačením tlačidla M a šípok vľavo / vpravo sa získávajú informácie o set-top boxe, o sieti a jednotlivých
verziách:
IP adresa, Gateway, DNS1, DNS2, MASK, MAC adresa, DHCP on/off, VLAN, Service Pack, Firmware, GUI
verzia.
2. Stlačením tlačidla M a šípok hore / dole sa volí spôsob zapojenia set-top boxu k TV prijímaču, funkcie
reštartu a továrenské nastavenie:
Reštartovať GUI, reštartovať box, HDMI 16:9 (PAL) – 720p, HDMI 16:9 (PAL) – 1080i, HDMI 16:9 (PAL) – 576i,
DVI 16:9 (PAL) – 720p, DVI 16:9 (PAL) – 1080i, DVI 16:9 (PAL) – 576i, YPbPr 16:9 (PAL) – 720p, YPbPr 16:9
(PAL) – 1080i, YPbPr 16:9 (PAL) – 576i, SCART 4:3 (PAL) – CVBS, SCART 4:3 (PAL) – S-video, RF 4:3 (PAL)
– 21. Kanál (471,25 MHz), RF 4:3 (PAL) – 44. Kanál (655,25 MHz), RF 4:3 (PAL) – 67. Kanál (839,25 MHz),
továrenské nastavenia (obnovenie pôvodných továrenských nastavení)
Zvolenie jednej z týchto možností sa potvrdzuje stlačením tlačidla OK na prednom paneli set-top boxu.
15

POPIS FUNKCIÍ ZADNÉHO PANELU SET-TOP BOXU
Komponentné
výstupy (CINCH)
AUDIO analógové
výstupy (CINCH)
Pripojenie IR čidla pre
zapojenie 2. TV.
(závisí od operátora)
Analógové pripojenie AUDIA a VIDEA
(kompozitný výstup - SCART), S-VIDEO
AUDIO digitálny výstup (TOSLINK)
optické zapojenie (multikanálový
výstup, napr. 5.1 zvuk)
Digitálny prenos obrazu
a zvuku
Zapojenie do
internetovej siete
USB porty (typ 2.0)
Lokálna sieť (možnosť zapojenia
PC, telefónu)
RF OUT (koaxiálna zástrčka pre pripojenie
analógového video signálu), v tomto
prípade sa používa na pripojenie druhého
TV k Set-Top Boxu, Funkcia prístupná nie
u všetkých verzií STB.
Audio digitálny výstup (SPDIF)
– metalické zapojenie (multikanálový
resp. priestorový výstup – napr. 5.1 zvuk)
Napájací zdroj
12V DC 2A
16

VÝZNAM IKONIEK NA DISPLEJI SET-TOP BOXU
Aktualizačné
S (Sources) Sťahuje zoznam zdrojov (zoznam kanálov).
P (Programs) Sťahuje EPG (Elektronicky sprievodca kanálmi) pre zdroje.
I (Images) Sťahuje ikonky pre zdroje.
Zzz Signalizácia zapnutia funkcie SLEEP. Ak do vypnutia ostáva menej ako 1 minúta, bliká.
UPD Signalizácia updatu zariadenia.
Chybové
NI (Network incorrect) Signalizuje chybu siete (vytiahnutý kábel, nemá IP adresu).
SE0 (Stapi error) Signalizuje nestabilný stav softwaru boxu, pri tomto ozname po pár sekundách nasleduje
reštart Set-Top Boxu
ME (Master error) Delta prijatých paketov je 0 alebo delta prijatých paketov sa rovná delte chybných paketov
– sleduje sa tok dát pre sledovaný kanál.
AE (AUX error) Delta prijatých paketov je 0 alebo delta prijatých paketov sa rovná delte chybných paketov
– sleduje sa tok dát pre funkciu PIP alebo sledovanie kanálu na druhom televíznom prijímači.
17

FUNKCIE DIAĽKOVÉHO OVLÁDAČA (DO)
1
2
3
4*
5*
6
7
8
9
10
11
12
13
14 15
29
16
17
18*
19*
20
21
22
23
24
25
26
30
27
28
18

Popis tlačidiel:
1 - Zapnúť / Vypnúť
2 - Číslice 0 – 9 prepínanie kanálov
3 - Prepínanie kanálov na 2-ciferné čísla
4* - Televízia
5* - Rádiá
6 - Výber MENU
7 - Ovládanie hlasitosti
8 - Play / Pause
9 - Pri Play sa posunie o 0,5 min. dozadu (dopredu). Pri Pause sa posúva dozadu (dopredu)
po 2 minútach.
10 - Elektronický sprievodca kanálov
11 - Módy zobrazenia
12 - Zmena zvuku pri duálnom vysielaní
13 - PIP – obraz v obraze – Zapnúť / Vypnúť
14 - Výmena zobrazených kanálov pri zapnutej funkcii PIP
15 - Zobrazenie času
16 - MUTE – Vypnutie / Zapnutie zvuku
17 - Návrat na posledne sledovaný kanál
18* - Nastavenie
19* - Kamery
20 - Informácie o prebiehajúcom programe, čas zostávajúci do jeho konca
- informácie o nasledujúcich programoch
21 - Voľba kanálov
22 - STOP, Stlačením Stop + Play/pause – posunie na začiatok a spustí.
23 - Potvrdenie voľby
24 - Smerové šípky – Prepínanie kanálov (pokiaľ nie ste v položke MENU) šípky hore/dole po
jednom kanály, vpravo/vľavo prepínanie po 5-tich kanáloch. Pokiaľ ste v sekcii MENU
slúžia na presúvanie
25 - Zavrie všetky viditeľné okná v MENU
26 - Zmena polohy PIP okna (pracuje pri zapnutej funkcií PIP)
27 - Voľba prepínania medzi kanálmi štandardné okno vs PIP okno
28 - Časovač – nastavenie vypnutia STB
29 - Titulky (iba pri podporovaných kanáloch)
30 - Teletext (iba pri podporovaných kanáloch)
* Sú to funkčné tlačidlá, ktoré majú rôzne funkcie podľa zvoleného menu.
19

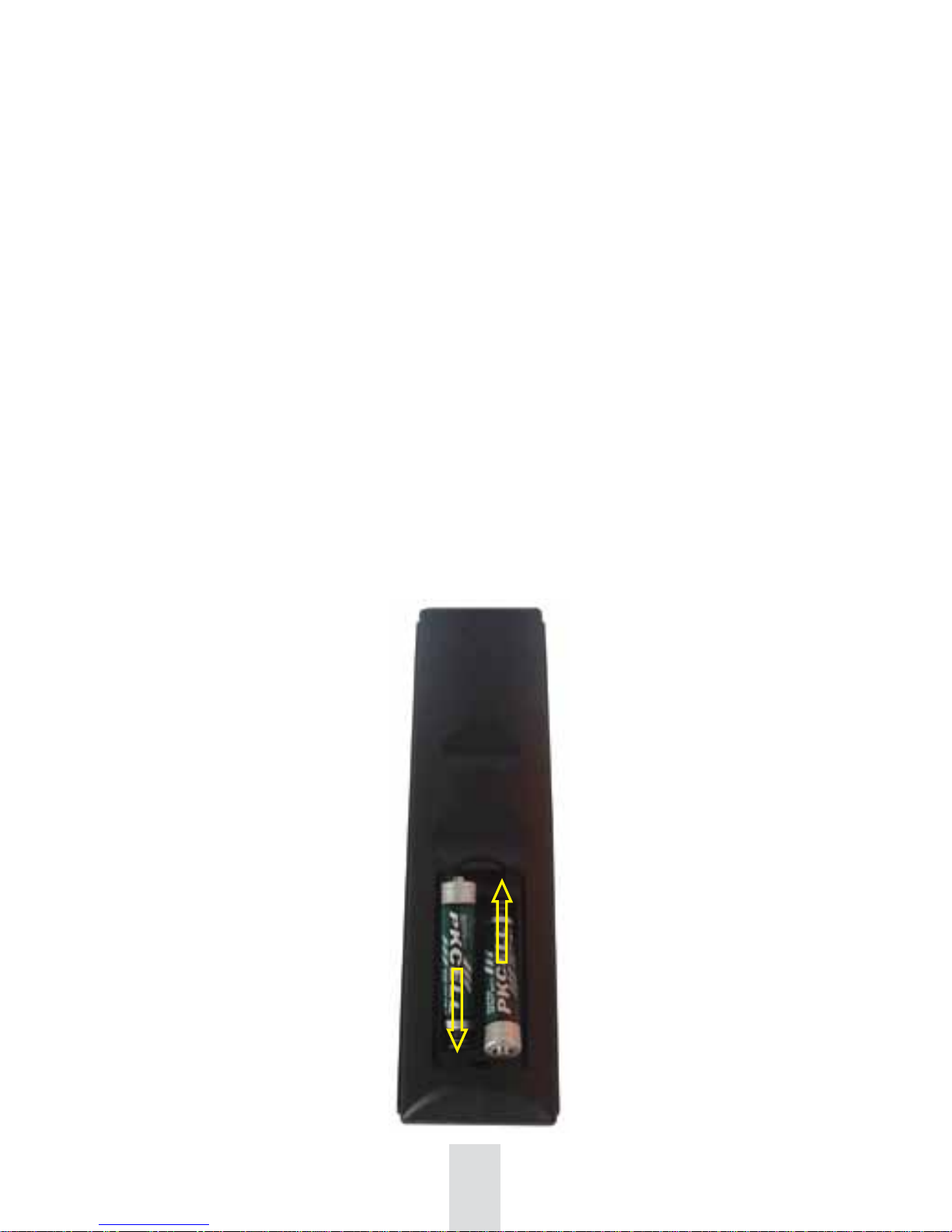

VLOŽENIE BATÉRII DO DIAĽKOVÉHO OVLÁDAČA
Do diaľkového ovládača použite dve batérie (typ AAA 1,5 V – sú súčasťou balenia).
Batérie do diaľkového ovládača vložte nasledujúcim spôsobom:
1. Otvorte kryt priehradky na batérie zatlačením západky v smere krytu a zdvihnutím krytu.
2. Vložte batérie do priehradky. Dbajte na polaritu batérií. Správna poloha je označená v
spodnej časti priehradky na batérie.
3. Zatlačte západku na kryte do vrubu a kryt stlačte smerom dole, kým nedôjde
k jeho zaisteniu.
Dbajte na to, aby ste nepoužívali batérie po ukončení životnosti. (Nebezpečenstvo
vytečenia batérii)
20
