Aprilaire 1510 User manual

WARNING
1. High voltage may cause serious injury from electrical shock. Disconnect power to the furnace/air handler before starting installation.
2. Sharp edges may cause injury from cuts. Use care when cutting and handling sheet metal.
CAUTION
1. To prevent component failure, do not install the air cleaner on the warm air supply or in an area where the temperature may exceed 140°F.
This may include areas above heat exchangers in downflow furnaces or above exhaust flues in lowboy furnace cold air returns.
2. Installation must be done by a qualified heating and air conditioning professional. Read instructions thoroughly before beginning installation.
3. Do not install air cleaner downstream of a UV light. UV lamps will cause degradation of the filtering media.
SPECIFICATIONS
MODEL 1510 2516
Airflow Capacity up to 3000 CFM maximum up to 2680 CFM maximum
Replacement Filter Model 510, 513 or 516 with SelfSeal™
Maximum Equipment Weight Cabinet will support 400 lb. static load
Air Cleaner Operating Environment Temperature: 0°F–140°F. Humidity: 0–90% non-condensing.

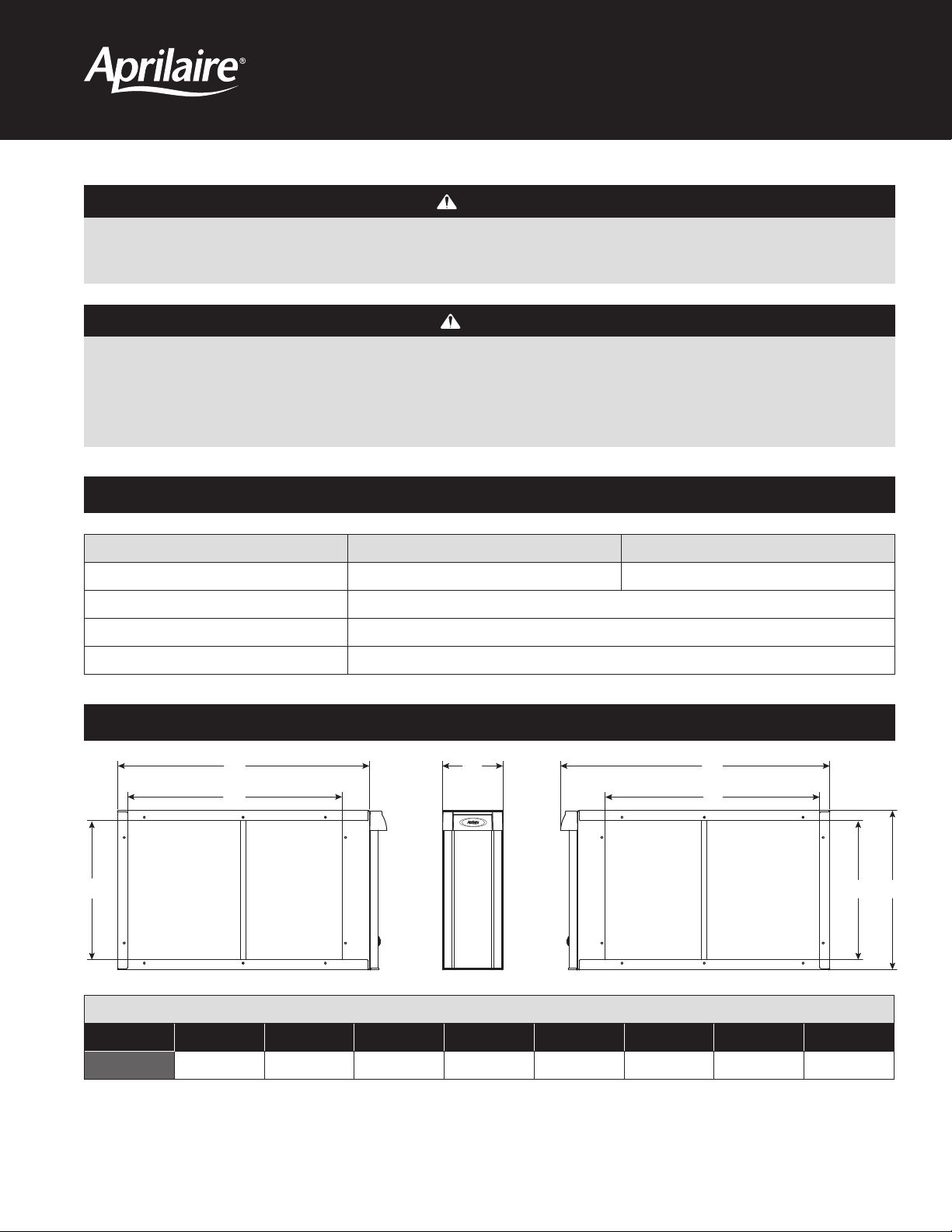

DIMENSIONS
Model 1510/2516 Air Cleaner
Installation Instructions
TABLE 1 – DIMENSIONS (INCHES)
Model A B C D E F G H
1510 & 2516 28-3/4 28-1/16 23-7/8 6-3/4 30-1/16 23-7/8 28-3/4 31
A
B
WITHOUT DOOR
C
DE
WITH DOOR
F
G H
90-1333
English 1

INSTALL THE AIR CLEANER CABINET
LOCATING THE AIR CLEANER
1. Leave sufficient space in front of the air cleaner for the removal of the filter (see FIGURE 1).
2. DO NOT INSTALL DOWNSTREAM OF A UV LIGHT. UV lamps will cause degradation of the filtering media.

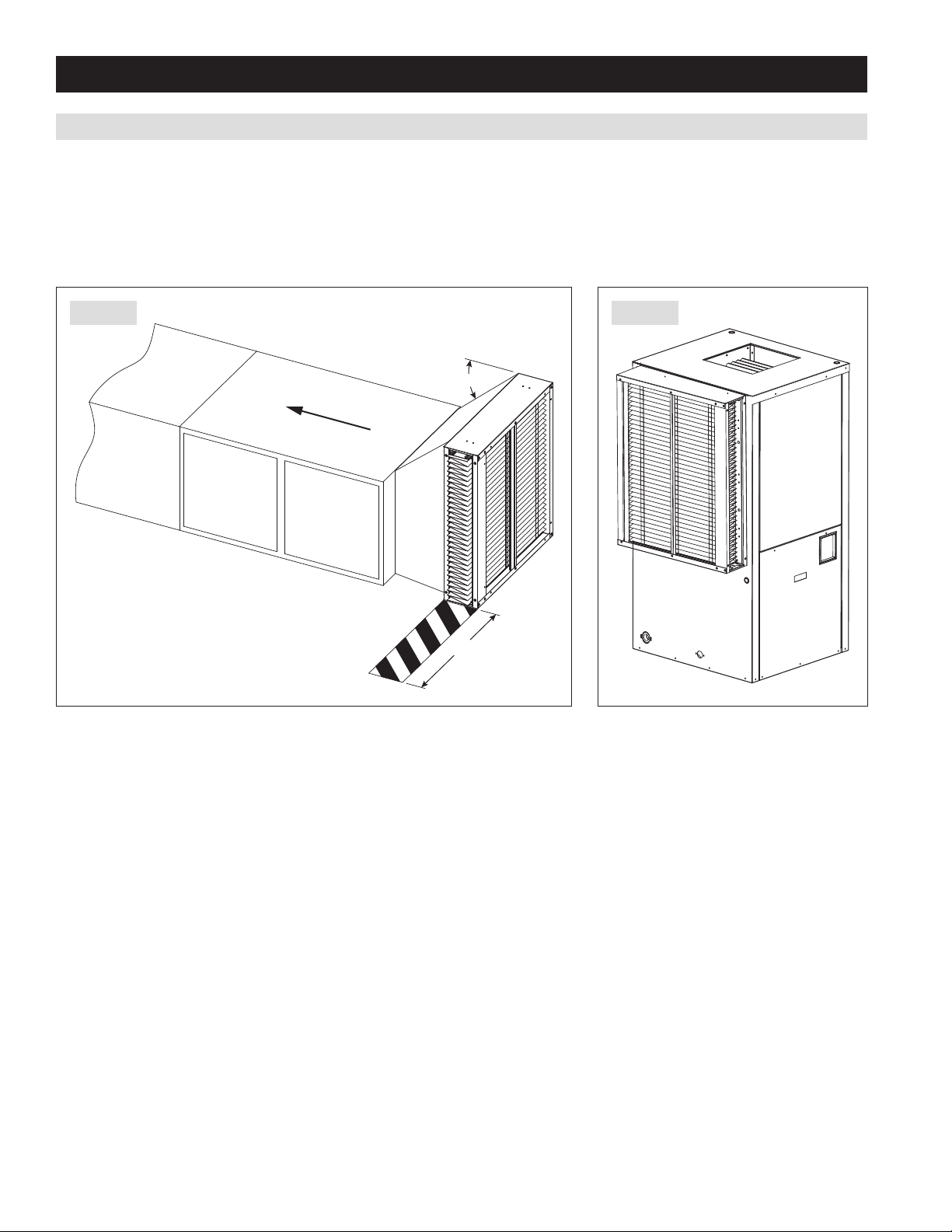

3. FIGURE 1 shows typical application of the air cleaner mounted to a horizontal system.
4. FIGURE 2 shows the air cleaner mounted to the side of a geothermal heat pump.
29"
45° MAX
AIR FLOW
10-10998 90-1769
FIGURE 1 FIGURE 2
2 English

INSTALLATION
1. Disconnect power to the furnace or air handler at
the electrical service panel.
WARNING
120 Volts may cause serious injury from electrical
shock. Disconnect power to the furnace/air
handler before starting installation. Leave power
disconnected until installation is completed.

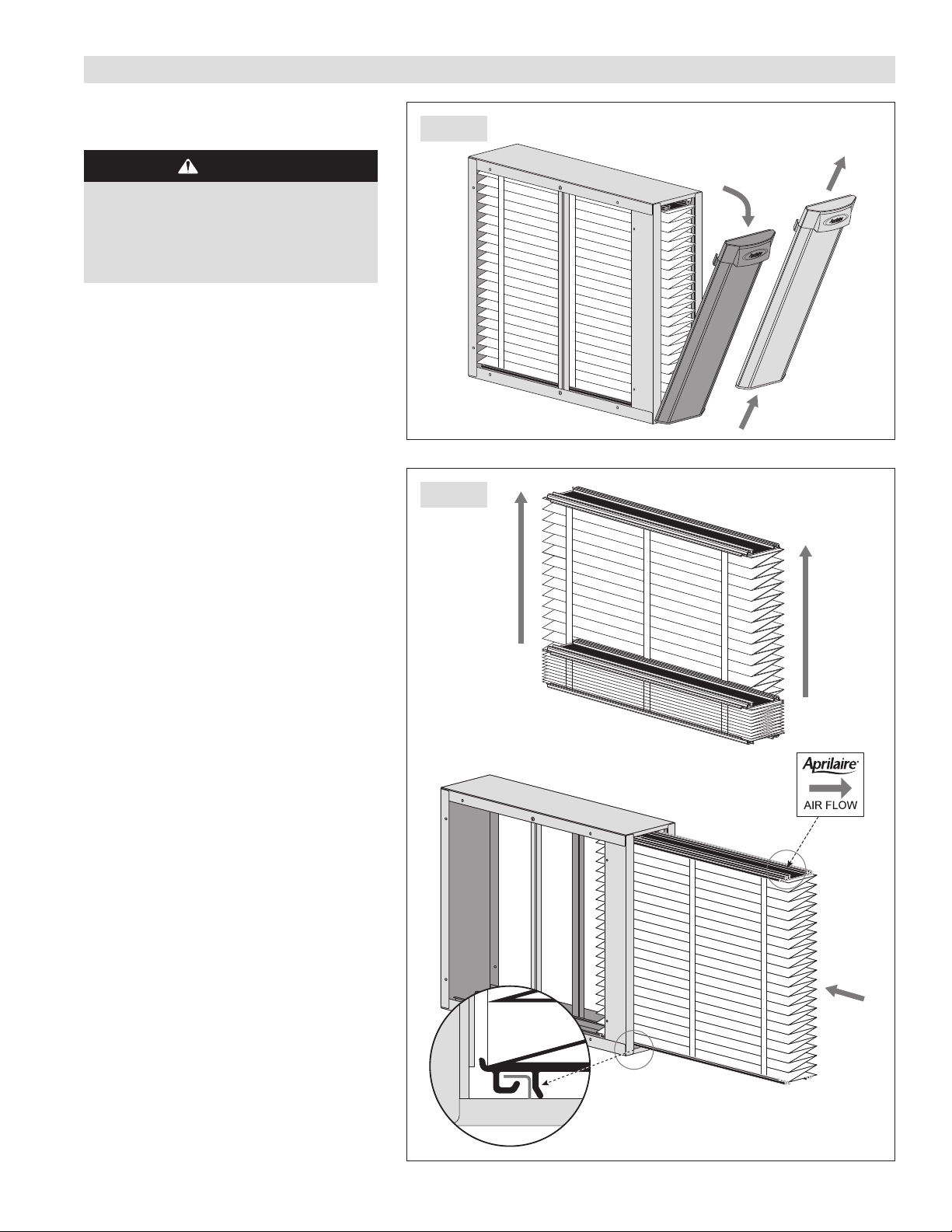

2. Remove the air cleaner door from the outer
housing and pull out the filter (see FIGURE 3).
3. If replacing an existing filter, remove the filter and
thoroughly clean the blower compartment.
4. Use screws (field supplied) to mount the outer
housing to the furnace/air handler. There is no
inlet or outlet side on the outer housing (the outer
housing can be mounted on the left or right side
of the furnace/air handler).
5. Mount the return ductwork to the outer housing.
6. Seal all connections using mastic, foil tape or
silicone based caulk.
7. Install the filter (see FIGURE 4).
8. Install the door.
9. Reconnect power to the furnace or air handler at
the electrical service panel.
90-2345
FIGURE 3
FIGURE 4
EXPAND
CLEAN FILTER.
INSTALL FILTER WITH AIR FLOW POINTING
TOWARD FURNACE OR AIR HANDLER.
ALIGN FILTER IN TOP AND BOTTOM RAILS
AND SLIDE INTO PLACE. REINSTALL DOOR.
90-2344
90-2346
English 3

AprilairePartners.com
P.O. Box 1467
Madison, WI 53701-1467
800.334.6011 F: 608.257.4357
Printed in USA
©2020 Aprilaire – Division of Research Products Corporation
10012856 B2701481B 1.20
4 English

ADVERTENCIA
1. El alto voltaje puede ocasionar lesiones graves por descarga eléctrica. Desconecte la alimentación de la caldera/unidad de tratamiento de
aire antes de comenzar con la instalación.
2. Los bordes filosos pueden provocar lesiones por cortes. Se debe tener precaución al cortar y manipular las láminas metálicas.
PRECAUCIÓN
1. Para evitar fallas en el componente, no instale el purificador de aire en el suministro de aire caliente o en un área en donde la temperatura
pueda exceder los 140°F (60°C). Esto puede incluir áreas sobre los intercambiadores de aire en las calderas de flujo de alimentación
descendente o sobre los conductos de escape en el que retorna el aire frío a la caldera.
2. Un técnico calificado en calefacción y aire acondicionado debe realizar la instalación. Lea las instrucciones cuidadosamente antes de comenzar
con la instalación.
3. No instale el purificador de aire debajo de una luz ultravioleta (UV). Las lámparas UV provocan el deterioro de los elementos de filtración.
ESPECIFICACIONES
MODELO 1510 2516
Capacidad de flujo de aire Hasta 3000CFM (0,94 m³/min) como máximo Hasta 2680CFM (0,94 m³/min) como máximo
Filtro de repuesto Modelo510, 513 o 516 con SelfSeal™
Peso máximo del equipo El gabinete soporta 400lb de carga estática
Ambiente de funcionamiento del purificador de aire Temperatura: 0°F-140°F (–17,7°C-60°C). Humedad: 0-90% sin condensación.

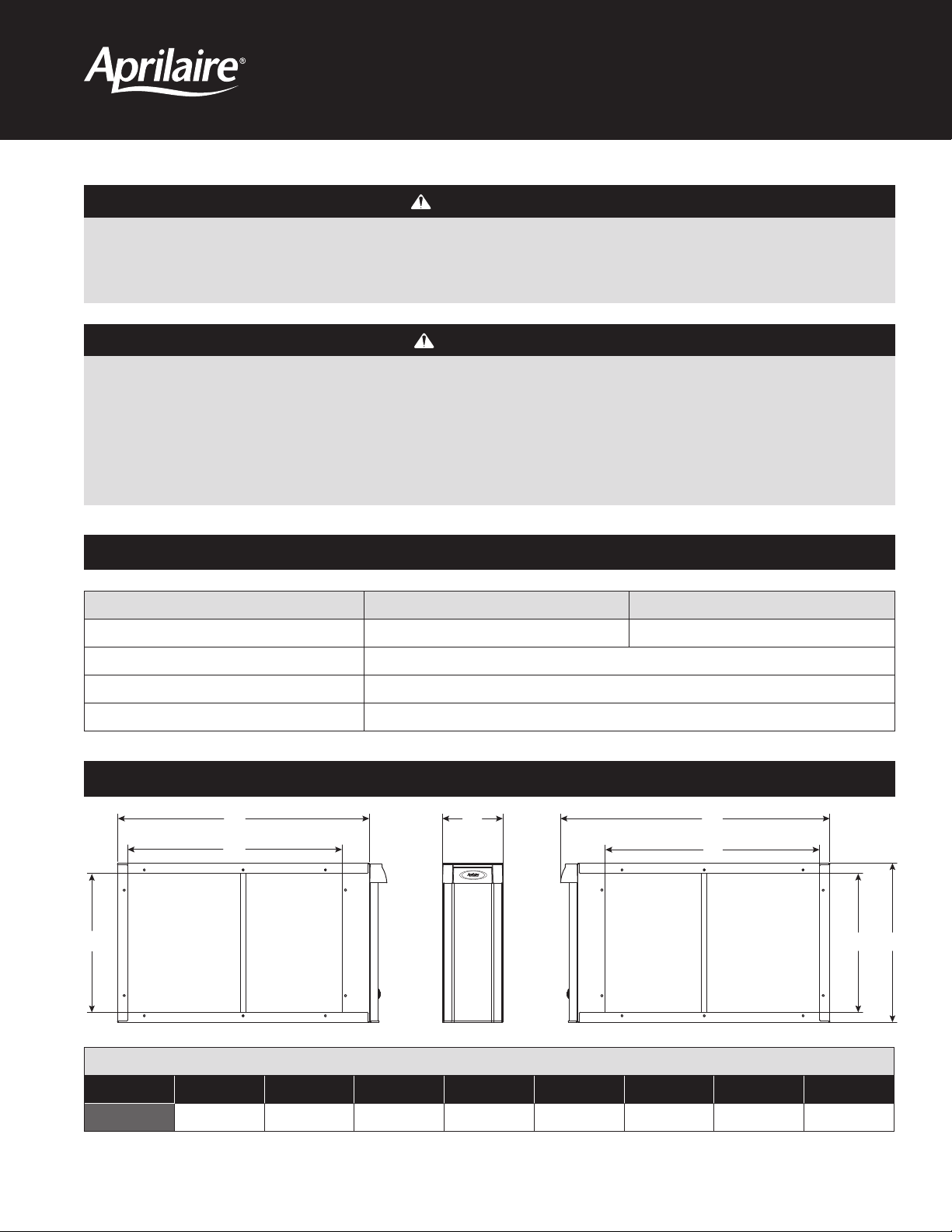

DIMENSIONES
Purificador de aire modelo1510/2516
Instrucciones de instalación
TABLA1 – DIMENSIONES (PULGADAS)
Modelo A B C D E F G H
1510 y 2516 28-3/4 28-1/16 23-7/8 6-3/4 30-1/16 23-7/8 28-3/4 31
A
B
SIN PUERTA
C
DE
CON PUERTA
F
G H
90-1333
Español 1

INSTALACIÓN DEL GABINETE DEL PURIFICADOR DE AIRE
UBICACIÓN DEL PURIFICADOR DE AIRE
1. Deje espacio suficiente frente al purificador de aire para permitir la extracción del filtro (consulte la FIGURA1).
2. NO LO INSTALE DEBAJO DE UNA LUZ ULTRAVIOLETA (UV). Las lámparas UV provocan el deterioro de los elementos de filtración.

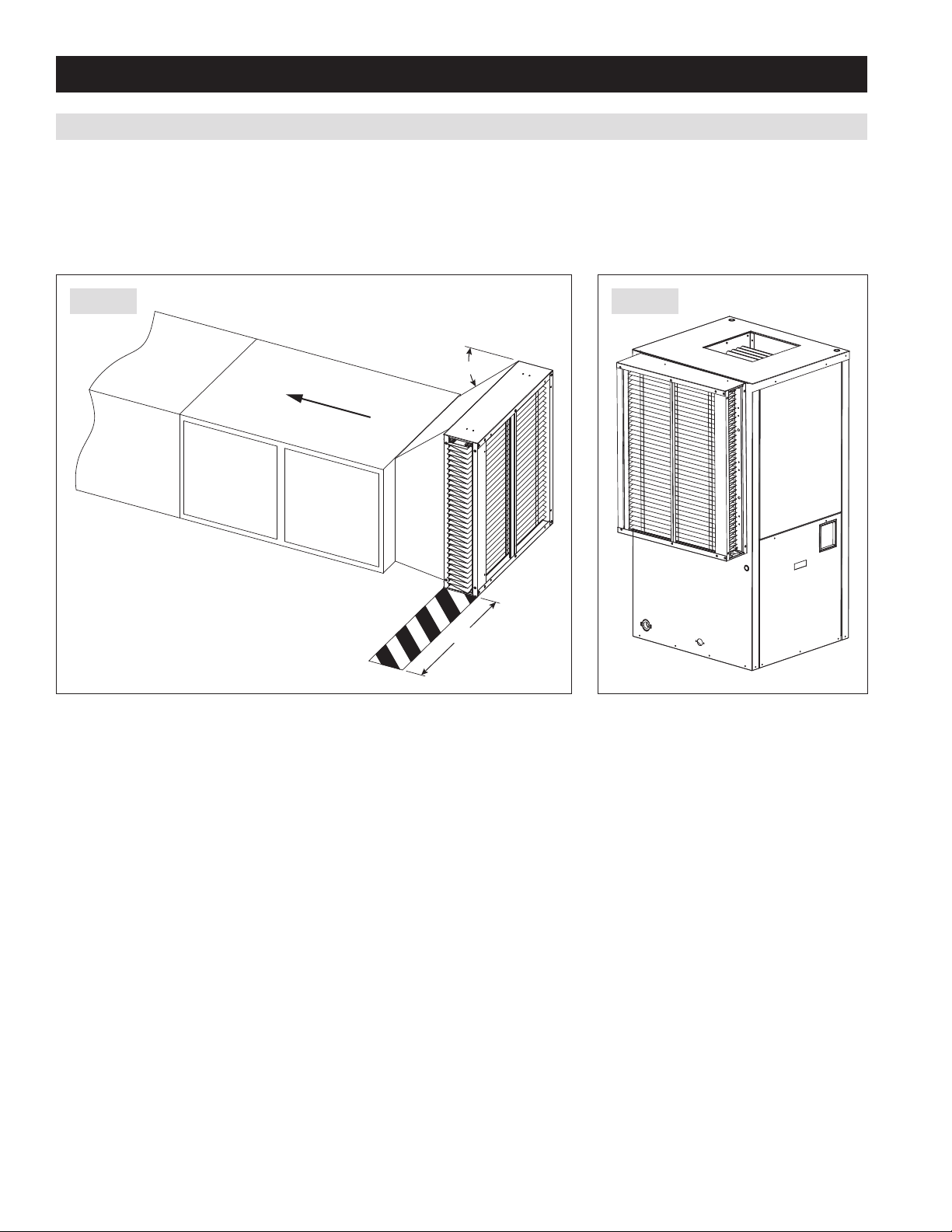

3. LA FIGURA 1 muestra la aplicación típica del purificador de aire montado a un sistema horizontal.
4. LA FIGURA 2 muestra un purificador de aire montado a un lateral de una bomba de calor geotérmica.
29"
MÁXIMO DE 45°
FLUJO DE AIRE
10-10998 90-1769
FIGURA1 FIGURA2
2 Español

INSTALACIÓN
1. Desconecte la alimentación de la caldera o la
unidad de tratamiento de aire en el panel de
servicio eléctrico.
ADVERTENCIA
El voltaje de 120V puede provocar lesiones
graves por descarga eléctrica. Desconecte la
alimentación de la caldera/unidad de tratamiento
de aire antes de comenzar con la instalación.
Deje la alimentación desconectada hasta que se
complete la instalación.

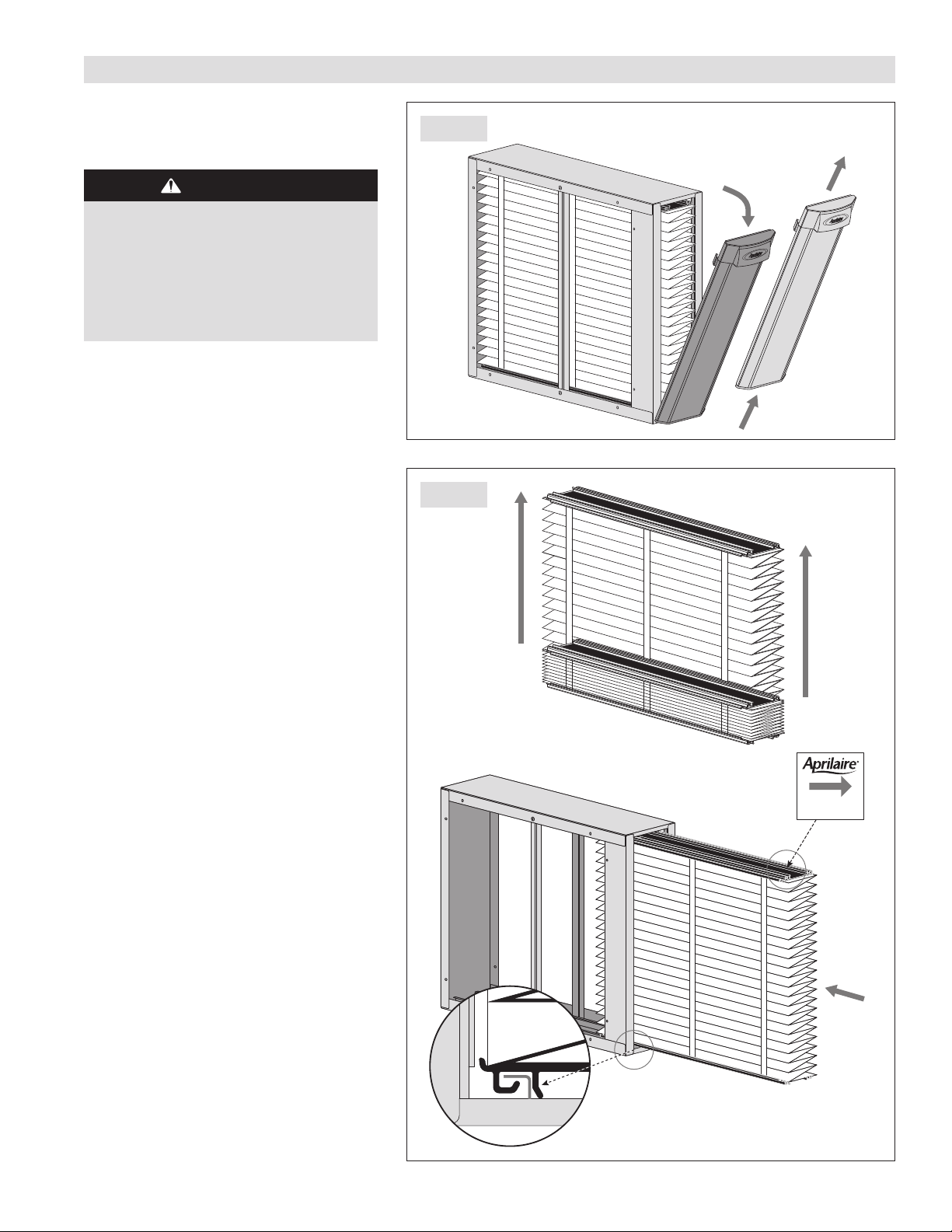

2. Retire la puerta del purificador de aire de la
carcasa exterior y quite el filtro (consulte la
FIGURA3).
3. Si reemplaza un filtro existente, quite el filtro y
limpie minuciosamente el compartimiento del
soplador.
4. Utilice tornillos (suministrados en el lugar) para
montar la carcasa exterior a la caldera/unidad de
tratamiento de aire. La carcasa exterior no tiene
un lateral de entrada o salida (se puede montar
a la izquierda o derecha de la caldera/unidad de
tratamiento de aire).
5. Monte la red de conductos de retorno a la carcasa
exterior.
6. Selle todas las conexiones con masilla, cinta de
papel aluminio o silicona.
7. Instale el filtro (consulte la FIGURA4).
8. Instale la puerta.
9. Vuelva a conectar la alimentación a la caldera o
a la unidad de tratamiento de aire en el panel de
servicio eléctrico.
90-2345
FIGURA3
FIGURA4
FLUJO
DE AIRE
EXPANDA EL
FILTRO DE LIMPIEZA.
INSTALE EL FILTRO CON EL PURIFICADOR DE AIRE
APUNTANDO HACIA LA CALDERA O LA UNIDAD DE
TRATAMIENTO DE AIRE.
ALINEE EL FILTRO EN LAS BARRAS SUPERIORES E
INFERIORES Y DESLÍCELAS A SUS LUGARES. VUELVA
A INSTALAR LA PUERTA.
90-2344
90-2346
Español 3

AprilairePartners.com
P.O. Box 1467
Madison, Wisconsin 53701-1467
800.334.6011 F: 608.257.4357
Impreso en EE.UU.
©2020 Aprilaire – División de Research Products Corporation
10012856 B2701481B 1.20
4 Español

AVERTISSEMENT
1. La tension élevée peut causer des blessures graves en raison d’un choc électrique. Débranchez l’alimentation vers l’appareil de chauage/de
traitement de l’air avant de commencer l’installation.
2. Les bords coupants peuvent causer des coupures. Soyez prudent pendant la découpe et la manipulation de la tôle.
MISE EN GARDE
1. Pour éviter toute défaillance des composants, n’installez pas le purificateur d’air sur l’alimentation d’air chaud ou dans un endroit où la
température peut dépasser 140 °F (60 °C). Cela peut comprendre les zones au-dessus des échangeurs de chaleur dans des appareils de
chaleur à circulation descendante ou au-dessus d’évacuations de fumée dans les retours d’air froid d’un appareil de chauage horizontal.
2. L’installation doit être eectuée par un professionnel du chauage et de la climatisation qualifié. Lisez les directives au complet avant de
commencer l’installation.
3. N’installez pas le purificateur d’air en aval d’une lumière UV. Les lampes UV entraînent la dégradation du média filtrant.
SPÉCIFICATIONS
MODÈLE 1510 2516
Capacité d’aspiration Maximum de 3000 pi³/min (84m³/min) Maximum de 2 680 pi³/min (75m³/min)
Filtre de rechange Modèle 510, 513 ou 516 avec SelfSeal™
Poids maximal de l’équipement L’armoire peut soutenir une charge statique de 400 lb (181kg)
Environnement opérationnel du purificateur d’air Température: 0à 140°F (-18 à 60°C). Humidité: 0 à 90% sans condensation.
DIMENSIONS
Purificateur d’aire modèle 1510/2516
Directives d’installation
TABLEAU 1 – DIMENSIONS EN POUCES (CM)
Modèle A B C D E F G H
1510 et 2516 28-3/4 (73,0) 28-1/16 (71,3) 23-7/8 (60,6) 6-3/4 (17,1) 30-1/16 (76,4) 23-7/8 (60,6) 28-3/4 (73,0) 31 (78,7)
A
B
SANS PORTE
C
DE
AVEC PORTE
F
G H
90-1333
Français 1

INSTALLATION DE L’ARMOIRE DU PURIFICATEUR D’AIR
EMPLACEMENT DU PURIFICATEUR D’AIR
1. Laissez suffisamment d’espace devant le purificateur d’air pour le retrait du filtre (reportez-vous à la FIGURE 1).
2. N’INSTALLEZ PAS LE PURIFICATEUR D’AIR EN AVAL D’UNE LUMIÈRE UV. Les lampes UV entraînent la dégradation du média filtrant.
3. La FIGURE 1 montre une application typique du purificateur d’air installé sur un système horizontal.
4. La FIGURE 2 montre un purificateur d’air installé sur le côté d’une pompe à chaleur géothermique.
29"
MAX. DE 45°
CIRCULATION D’AIR
10-10998 90-1769
FIGURE 1 FIGURE 2
2 Français

INSTALLATION
1. Débranchez l’alimentation vers l’appareil de
chauffage ou de traitement de l’air au niveau du
panneau électrique.
AVERTISSEMENT
120 volts peuvent causer des blessures graves
en raison d’un choc électrique. Débranchez
l’alimentation vers l’appareil de chauage/
de traitement de l’air avant de commencer
l’installation. Laissez l’alimentation débranchée
jusqu’à ce que l’installation soit terminée.
2. Retirez la porte du purificateur d’air du boîtier
extérieur et sortez le filtre (reportez-vous à la
FIGURE 3).
3. Pour remplacer un filtre existant, retirez le filtre et
nettoyez le compartiment du ventilateur à fond.
4. Utilisez des vis (fournies sur le terrain) pour
installer le boîtier extérieur sur l’appareil de
chauffage/de traitement de l’air. Il n’y a pas de
côté entrée ou sortie sur le boîtier extérieur (ce
dernier peut être installé du côté droit ou gauche
de l’appareil de chauffage/de traitement d’air).
5. Installez le réseau de conduit de retour sur le
boîtier extérieur.
6. Scellez toutes les connexions avec du mastic, du
ruban métallique ou un produit de calfeutrage à
base de silicone.
7. Installez le filtre (reportez-vous à la FIGURE 4).
8. Installez la porte.
9. Rebranchez l’alimentation vers l’appareil de
chauffage ou de traitement de l’air au niveau du
panneau électrique.
90-2345
FIGURE 3
FIGURE 4
CIRCULATION
D’AIR
ÉTIREZ LE
FILTRE PROPRE.
INSTALLEZ LE FILTRE EN GARDANT LES MOTS
«AIR FLOW» ORIENTÉS VERS L’APPAREIL DE
CHAUFFAGE OU DE TRAITEMENT DE L’AIR.
ALIGNEZ LE FILTRE DANS LES RAILS SUPÉRIEURS ET
INFÉRIEURS ET GLISSEZ EN PLACE. RÉINSTALLEZ LA PORTE.
90-2344
90-2346
Français 3

AprilairePartners.com
P.O. Box 1467
Madison, WI 53701-1467 É.-U.
800.334.6011 F: 608.257.4357
Imprimé aux É.-U.
©2020 Aprilaire – Division de Research Products Corporation
10012856 B2701481B 1.20
