Aprimatic ApricolorVARIA 230V User manual

Tutti i dati sono stati redatti e controllati con la massima cura, ma non
possiamo accettare responsabilità per eventuali errori od omissioni.
Ci riserviamo di apportare quelle modifiche che sono connesse ai
progressi tecnologici.
GaranziaLe condizioni di garanzia sono da verificare sul listino vendite
in base agli accordi commerciali.
Il logotipo “Aprimatic” è un marchio registrato di Aprimatic S.p.A.
All the specifications have been written and verified with our best
attention. We do not undertake responsability for possible errors
or omissions. We reserve the right to introduce changes relative to
technological progress.
Guarantee The guarantee conditions can be checked in the price list
on the basis of the commercial agreements.
The “Aprimatic” logo is a trademark registered by Aprimatic S.p.A.
Toutes les données ont été rédigées et contrôlées avec le plus grand
soin. Nous n’assumons aucune responsabilité en cas d’erreurs éven-
tuelles ou d’omissions. Nous nous réservons le droit d’apporter des
modifications concernant le progrès technologique.
Conditions de garantie Vérifiez les conditions de garantie dans le
catalogue des ventes sur la base des accords commerciaux.
Le logotype “Aprimatic” est une marque déposée de Aprimatic
S.p.A.
F
GB
IT
ApricolorVARIA 230V
ApricolorVARIA T
ApricolorVARIA 24V
ATTUATORE A CATENA
CHAIN OPERATOR
ACTIONNEUR A CHAINE
KETTENANTRIEB
ACTUADOR DE CADENA
LBT0167 - ottobre 2010
Istruzioni di montaggio
Fitting instructions
Montageanweisung
Montage
Instrucciones de montaje
Alle Daten wurden sorgflältigst ausgearbeitet und überprüft. Für
eventuelle Fehler oder Auslassungen übernehmen wir keine Veran-
twortung. Wir behalten uns vor, solche Änderungen vorzunehmen,
welche mit der techologischen Entwicklung im Zusammenhang
stehen.
Garantie Die Garantiebedingungen sind der Verkaufspreisliste
aufgrund der getroffenen Vereinbarungen zu entnehmen.
Das Logo „Aprimatic” ist ein eingetragenes Warenzeichen der Apri-
matic S.p.A.
Todos los datos han sido redactados y comprobados con la máxima
atención. No asumimos ninguna responsabilidad en caso de errores
posibles u omisiones. Nos reservamos el derecho de hacer modifi-
caciones relativas al progreso tecnológico.
Garantía Las condiciones de garantía se deben comprobar en la lista
de ventas según los acuerdos comerciales estipulados.
El logotipo “Aprimatic” es una marca registrada de Aprimatic S.p.A.
D
E

- 2 -
Campo d’applicazione
L’attuatore ApricolorVARIA è destinato esclusivamente all’apertura
e chiusura di finestre a sporgere, a vasistas, a bilico e lucernari
e va installato all’interno.
È idoneo per serramenti a vasistas e a sporgere con altezza
minima di cm 50.
È vietato utilizzare il prodotto per scopi diversi da quelli previsti o
impropri. L’uso dell’attuatore per altre applicazioni deve essere
autorizzatoda
Aprimatic previa verificatecnica dell’applicazione.
Descrizione
Attuatoreelettricoconcatenaaraccoglimentointerno,provvisto
difinecorsaamicrointerruttoree dispositivo di intervento di pro-
tezione termica che, in caso di sovraccarico, ferma l’attuatore.
La lunghezza della corsa catena (preimpostata a 300 mm) è
regolabile da 90 a 400 mm. La catena di manovra è trattata contro
l’ossidazione con riporto in Dacromet che la protegge nelle appli-
cazioni più severe.
L’attuatore è corredato di accessori, dime di foratura e staffe per
l’installazione su finestre a sporgere e a vasistas.
L’attuatore è prodotto in 3 versioni:
- APRICOLOR VARIA 230V (funzionamento a 230Volt A.C.)
-APRICOLORVARIAT (funzionamento a 230VoltA.C.) per collega-
mento in parallelo; indicato nelle applicazioni in cui è necessario instal-
lare 2 o più attuatori (ulteriori punti di spinta) sullo stesso infisso.
- APRICOLOR VARIA 24V (funzionamento a 24Volt D.C.)
ATTENZIONE!Inabbinamentocon ApricolorVARIA 24Vènecessario
utilizzare apparecchiature elettroniche Aprimatic tipo CV1, CV10,
CF10/2 (vedere catalogo).
Verificare che l’attuatore prescelto sia adeguato all’applicazione
prevista.
Verificare l’idoneità del prodotto in caso di installazione in ambienti
particolarmente aggressivi o polverosi.
Il carico applicato non deve oltrepassare la forza di spinta dichiarata
sulla targa dell’attuatore prescelto (considerando che sul serra-
mento può gravare anche il carico dovuto al vento alla neve ed
eventuale ghiaccio, in particolare in caso di serramenti a sporgere
o su ante di grande superficie).
L’applicazione di due o più attuatori sullo stesso serramento è
ammessa solo con
APRICOLOR VARIAT .
Dati tecnici
Forza di spinta 150N*
Forza di trazione 300N
Corse regolabili da 90 a 400 mm
Velocità di traslazione 40mm/sec.
Regolazione anteriore Max 10 mm
N° di cicli continui Max 5
N° di cicli giornalieri Max 20
Collegamento in parallelo SI
Tensione VARIA230V e VARIA T 230VAC monofase - 50 Hz
Tensione VARIA24V 24VDC
Consumo
150W (a 230VAC) - 40W (a 24 VDC)
Corrente assorbita VARIA230V 0,8A in AC
Corrente assorbita VARIA24V 1,8A in DC
nominale per 150N di carico
Protezione termica 120°C
(solo su VARIA230VeVARIAT)
Condensatore 4 μF (solo su VARIA230V e VARIAT)
Relé incorporato SI (solo su VARIA230V e VARIAT)
Grado di protezione IP 20
*con corsa preregolata a 300 mm
Componenti
Ogni confezione del prodotto contiene ( fig.1-3 o fig.4-6 ):
1. 1 Attuatore
2. 1 Perno anteriore catena
3. 1 Perno di fissaggio catena
4. 9 Viti autofilettanti 4,8x13 UNI 6954
5. 1 Spina di bloccaggio
6. 1 Inserto copriguida
7. 1 Dado esagonale con rosetta
8. 1 Serracavo (nel vano scheda)
1 Libretto di istruzioni
Accessori obbligatori (Confezione A o B da acquistare
separatamente)
A: 10. 1 Supporto fissaggio attuatore
11. 1 Attacco all’infisso per finestra a sporgere
13. 1 Dima di foratura finestra a sporgere
B: 10. 1 Supporto fissaggio attuatore
12. 1 Staffa per finestre a vasistas
14. 1 Dima di foratura finestra a vasistas
Controllare che tutti i componenti contenuti nella confezione
siano integri.
Avvertenze e verifiche preliminari all’installazione
ATTENZIONE! L’installazione dei prodotti Aprimatic deve essere
effettuata da personale tecnico specializzato nel settore; che dia
garanzie di adeguata competenza tecnica e di conoscenze speci-
fiche della motorizzazione dei serramenti, delle normative tecniche
di riferimento e delle norme antinfortunistiche.
IMPORTANTE !
L’attuatore può provocare lesioni da schiacciamento o trascina-
mento! Ha una forza MAX di trazione e spinta di 300N/150N.
I fissaggi e i punti di attacco degli accessori devono essere adeguati
per sopportare queste sollecitazioni!
L’attuatore non può essere considerato parte di sostegno o sicu-
rezza del serramento.
La finestra deve essere provvista di adeguati sistemi per il soste-
gno e la sicurezza della stessa e deve essere dotata di braccetti di
sicurezza adeguati al peso e alla superficie dell’infisso.
 Verificare che i componenti del serramento, le cerniere e la fer-
ramenta utilizzata, consentano la completa corsa di funzionamento
dell’attuatore. In caso contrario i componenti potrebbero essere
sottoposti a eccessive sollecitazioni di trazione e/o di spinta da parte
dell’attuatore e subire conseguenti danni; così pure l’attuatore stesso.
NOTA: Si ricorda che l’infisso motorizzato deve rispondere alla
Direttiva Macchine e alla Direttiva Materiali per costruzione.
I comandi remoti devono essere predisposti a un’altezza minima
da terra di 1,5 m, lontano dalle parti in movimento e in posizione
tale che la finestra comandata sia visibile durante l’azionamento.
Se è previsto il funzionamento senza sorveglianza (a distanza) è
opportuno installare dei dispositivi di sicurezza addizionali.
In caso di incertezze o dubbi interpellare il Servizio di Assistenza Tecnica.
Installazione (fig. 2 o 5)
 Eseguire gli interventi come specificato dal costruttore.
L’installazione deve essere effettuata con il serramento in
posizione di chiusura.
a.Tracciare a matita la linea di mezzeria (M) del serramento.
Applicare la dima di foratura autoadesiva
rif.13-fig.1 o rif.14-fig.4
sull’infisso ed eseguire i fori utilizzando il trapano e le punte di dia-
metro corrispondente a quanto indicato sulla dima stessa.
b. Rimuovere la dima.Applicare sull’anta l’attacco rif.11 (per finestre
a sporgere) o la staffa rif.12 (per finestre a vasistas).
Applicare sul telaio il supporto rif.10 .
NB. Per serramenti in alluminio utilizzare le viti
rif.4 in dotazione.
Per il fissaggio su legno utilizzare viti da legno Ø 4,8 di lunghezza
adeguata allo spessore.
ApricolorVARIA230V - ApricolorVARIA T - ApricolorVARIA24V
IT
2
1
Tab. A

- 3 -
c.L’attuatore viene fornito con una corsa preregolata a 300 mm.
La corsa può essere modificata seguendo le indicazioni del par. 3 .
d.Montare l’attuatore sul supporto
rif.10 . Chiudere il serramento
esercitando una pressione tale da garantire la tenuta delle guarni-
zioni. Quindi avvitare il perno anteriore
rif.2 della catena completo
di dado con rosetta dentellata
rif.7 e regolarne la posizione in corri-
spondenza dell’attacco
rif.11 o della staffa rif.12 . Fissare la catena
con il perno
rif.3 .
ATTENZIONE!èimportantebloccarelaposizionedelpernoanteriore
rif.2 tramite il dado con rosetta rif.7 .
e.Bloccare l’attuatore sul supporto
rif.10 inserendo la spina rif.5 .
Fare una prova di funzionamento per assicurarsi che l’attuatore
raggiunga correttamente le posizioni di intervento del fine corsa
senza ostacoli.
NB.L’attuatorevienefornitoinposizionedifinecorsachiuso(catena
completamente rientrata).
Regolazione della corsa (fig.3 o 6)
 Per modificare la corsa della catena dell’attuatore è necessario
eseguire il collegamento elettrico (paragrafo 4).
1.Aprire lo sportellino rif.15 .
2. Alimentare l’attuatore; individuare l’inserto di regolazione corsa
rif.16 sulla catena ed estrarlo mediante un cacciavite sottile.
3. Far uscire la catena di una lunghezzaA corrispondente alla corsa
C desiderata, come indicato in
Tab.B .
Esempio: catena A=0 corsa = 90 mm.
4. Inserire l’inserto di regolazione corsa
rif.16 .
5. Richiudere lo sportellino
rif.15 .
Nota: nell’applicazione a vasistas eseguire
la regolazione della corsa prima dell’installa-
zione, in base all’apertura della finestra.
ATTENZIONE! Assicurarsi che l’intervento del
finecorsa in apertura e in chiusura avvenga
correttamente per evitare possibili danni al
motore.
Regolazionedella corsa per finestre
a sporgere
Rilevare i dati H, Pe Cdella finestra.
Calcolare la forza Fnecessaria in apertura
utilizzando la seguente formula.

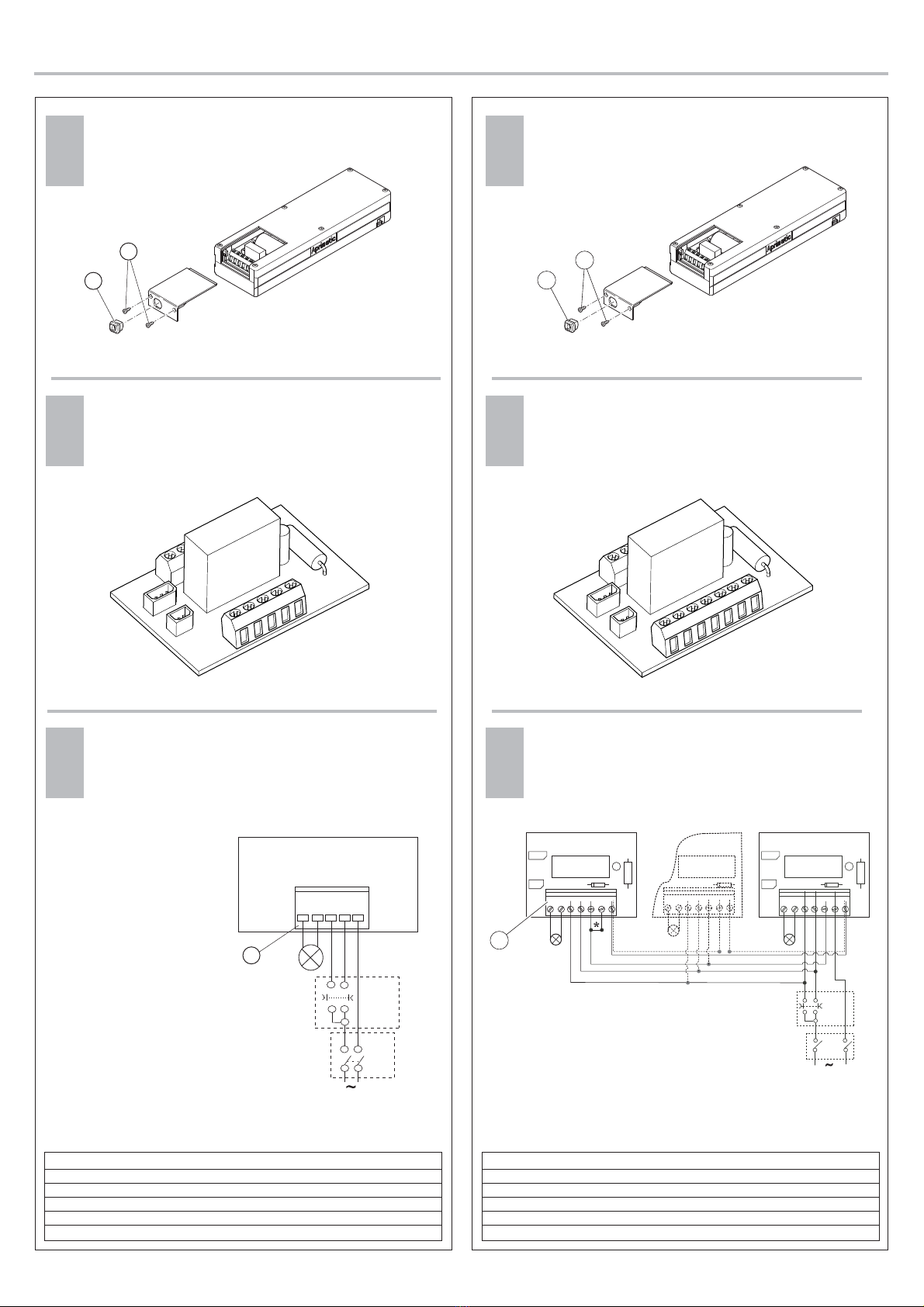

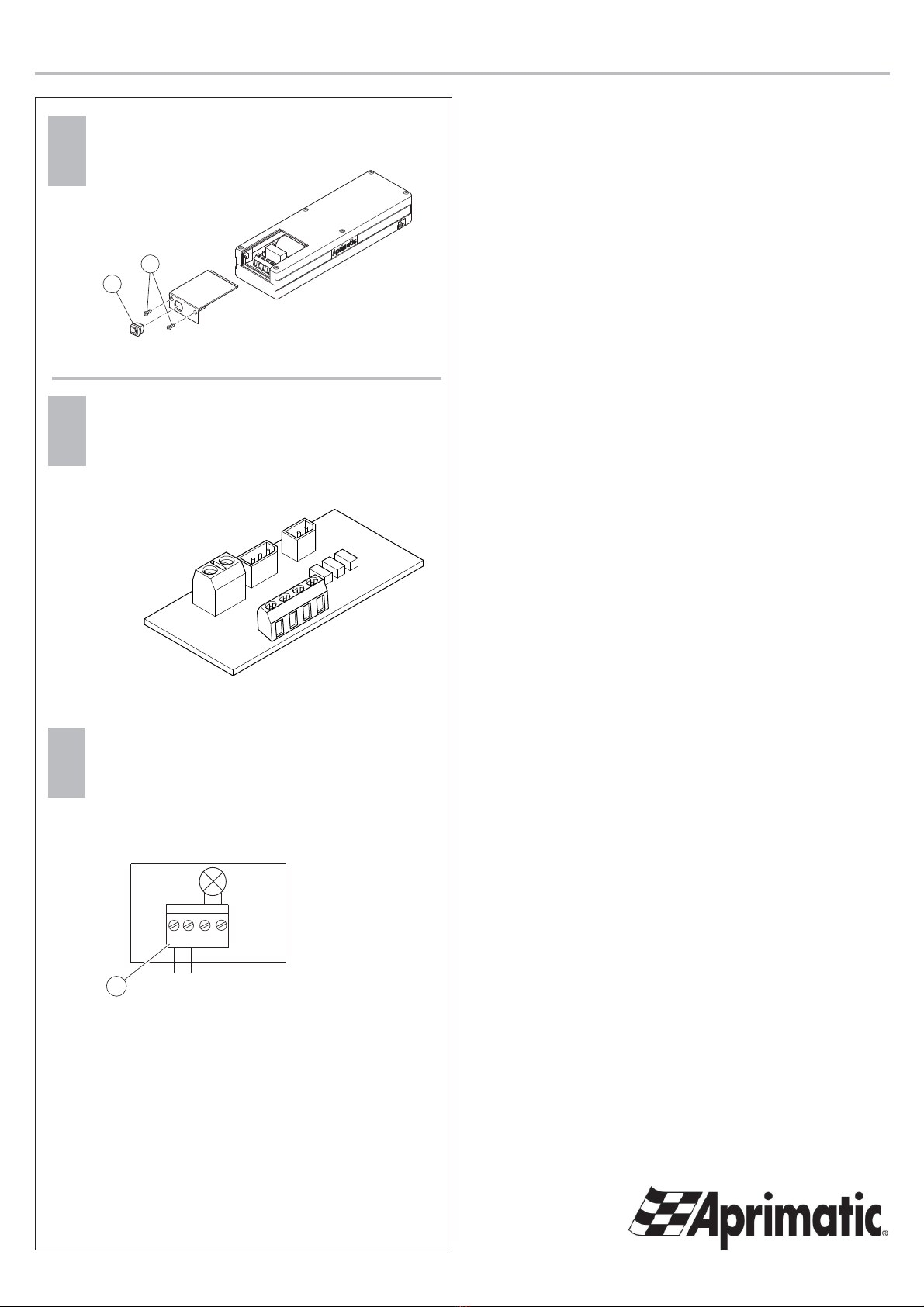

Collegamento Elettrico (fig.7 e 9)
Assicurarsi che l’impianto elettrico sia in conformità con le
norme vigenti.
ATTENZIONE! Scollegare l’alimentazione elettrica prima di
eseguire i collegamenti. Pericolo di lesione e di morte per scarica
elettrica.
AVVERTENZA: Installare a monte della linea di comando dell’at-
tuatore un interruttore generale di alimentazione omnipolare con
apertura minima dei contatti di 3 mm, con intervento differenziale
di 0,030A. NotaperVARIA230VeVARIAT: la protezione termica del
motoreèunasondadicontrollodellatemperaturadegliavvolgimenti
delmotoreelettrico.Perunacorrettaprotezioneelettricaalimentareil
motoretramiteinterruttoremagnetotermicocontaraturadeltermico
a 0,8 A e del magnetico a 6 A.
Verificare l’esatta sezione dei cavi di alimentazione, che devono
essere opportunamente dimensionati in base all’assorbimento
dell’attuatore.
Svitare le due viti
rif.17-fig.7 .
Eseguire collegamento elettrico come indicato nella
fig.9 .
NB:Perlasicurezzadell’impiantosiconsiglial’utilizzodiunpulsante
senzaritenuta(uomopresente)oppurel’alimentazionetemporizzata
per il tempo necessario alla manovra.
Utilizzare il comando a “uomo presente” nel caso in cui la finestra
sia ad una altezza inferiore a 2,5 m dal pavimento.
Avvertenze e operazioni conclusive dell’in-
stallazione
Occorre aggiungere in prossimità dell’infisso una targhetta
adesiva di “ATTENZIONE ORGANI IN MOVIMENTO”.
Al termine del lavoro l’installatore deve verificare l’instal-
lazione e il corretto funzionamento del sistema. Deve eseguire
l’analisi dei rischi e se necessario deve adottare adeguate misure
correttive e applicare le segnalazioni previste dalle norme vigenti
per individuare le zone pericolose.
L’installatore deve fornire all’utilizzatore dell’impianto tutte le
informazioni relative al funzionamento del sistema e le avvertenze
per la sicurezza.
ATTENZIONE
Non toccare la catena quando è in movimento.

Non entrare nel raggio d’azione della finestra durante il movimento.
Manutenzione
NB: Effettuare le manutenzioni tramite personale specializ-
zato, in conformità con le norme vigenti.
Utilizzare ricambi originali.
Scollegare l’alimentazione elettrica durante l’installazione
e la manutenzione.
Si consiglia di effettuare periodicamente un collaudo per consta-
tare il buon funzionamento dell’impianto con una frequenza non
superiore ai 6 mesi.
Verificare annualmente il buono stato delle cerniere; la tenuta
dell’attacco all’infisso e lo stato generale del serramento. Per un
perfetto funzionamento si consiglia di lubrificare la catena con un
grasso spray al silicone. Sostituire eventuali parti usurate.
Verificare che il cavo di alimentazione non sia danneggiato.
ATTENZIONE: Se il CAVO di ALIMENTAZIONE è danneggiato,
deve esseresostituitodal costruttoreo dalsuo ServizioAssistenza
Tecnicaocomunquedaunapersonaconqualificasimilare,inmodo
da prevenire ogni rischio.
Non effettuare interventi sull’attuatore, non aprire o smontare parti dell’at-
tuatore; in caso di anomalie rivolgersi al Servizio Assistenza Tecnica.
Smaltimento dei componenti
Le batterie e le apparecchiature elettroniche non devono
MAI essere disperse nell’ambiente - Lo SMALTIMENTO di
batterie e apparecchiature usate deve avvenire in conformità
con le normative in vigore nel paese di installazione (CEE
DIRETTIVA RAEE 2002/96/CE).
5
4
ApricolorVARIA230V - ApricolorVARIA T - ApricolorVARIA24V
IT
3
Il valore Fcalcolato deve risultare uguale o inferiore
a quello riportato nella tabella a lato in corrispon-
denza della corsa Cutilizzata per il calcolo. Se
risulta maggiore, occorre ridurre la corsa della
catena fino a ottenere un valore accettabile.
NB: misure della corsa intermedie a quelle ripor-
tate in tabella sono possibili.
NB: nelle applicazioni a VASISTAS la forza esercitata è sempre
300 N.
6
7
C
(mm) F (N)
250 200
300 150
350 100
400 80
Tab. B
A (mm) C (mm)
0 90 (min)
13 103
25 115
38 128
51 141
64 154
76 166
89 179
102 192
115 205
127 217
140 230
153 243
166 256
178 268
191 281
204 294
217 307
229 319
242 332
255 345
268 358
280 370
293 380
* 400
(max)
* senza inserto
F
H
P
C
F = P/2 x C/H x 10
H= altezza serramento (mm)
P= peso dell’anta (Kg)
C= corsa della catena (mm)
F= forza necessaria in apertura (N)

- 4 -
Components
Every ApricolorVARIA package contains the following ( fig.1-3 or fig.4-6 ):
1. 1 Actuator
2. 1 Front pin for chain
3. 1 Chain fixing pin
4. 9 self-tapping screws 4.8x13 UNI 6954
5. 1 Securing pin
6. 1 Guide cover fitting
7. 1 Hexagonal nut with washer
8. 1 Cable clamp (
in the board compartment )
1 Instructions booklet
Obligatory accessories (packAor B, to be purchased
separately)
A: 10. 1 Actuator fixing support
11. 1 Coupling for top-hung windows
13. 1 Top-hung window drilling template
B: 10. 1 Actuator fixing support
12. 1 Bracket for bottom-hung windows
14. 1 Bottom-hung window drilling template
Check that all the components are present and not damaged.
Recommendations and preliminary checkings before
you start installation
WARNING! Aprimatic products must be installed by qualified spe-
cialists who can provide adequate proof of technical competence
and who are familiar with the problems connected with automatic
window openingandclosing systemssystems,technical reference
standards and safety standards.
IMPORTANT!
 Crushing or trapping hazard! The actuator has a MAX drive and
thrust force of 300N/150N. The hardware and the fittings for the
accessories must be able to support the stress they are subject to.
The actuator cannot be considered as a support or a safety device
for the window.
The window must be adequately supported and fitted with safety
devices and must be fitted with safety arms which are suitable for
the weight and surface of the window.
Ensure that window components (hinges and hardware) allow
the actuator to complete its full stroke. If components restrict the full
stroke of the actuator this will overload the actuator and components
on the push and pull strokes and cause damage.
NOTE:Thepower-drivenwindowsmust complywiththeConstruc-
tion Materials Directive and the Machine Directive.
The installation of the remote control devices must be prearranged
at a minimum height of 1.5 m from the ground, outside the field of
action of the moving parts and in such a position that the controlled
window is visible during the actioning.
If the actuator is expected to operate unattended (remote operation),
it is advisable to install additional safety devices.
 If you have any queries, do contact the After-Sales Service
Department.
Installation (fig. 2 or 5)
 Perform the operations as specified by the manufacturer.
 The actuator must be installed when the window is closed.
a. With a pencil, identify and mark the midline (M) of the
window. Fit the self-adhesive drilling template
ref.13-fig.1 or
ref.14-fig.4 to the window and drill the holes using a drill and
drill bits with a diameter corresponding to the template.
b. Remove the drilling template.
Fit the coupling
ref.11 (for top-hung window) or the bracket ref.12
(for bottom-hung window) to the window.
Fit the support
ref.10 to the frame.
NB.Usethesuppliedscrews
ref.4 foraluminiumwindows.Forwood
applications, use diameter 4.8 wood screws with a length suitable
for the thickness of the wood.
Field of application
The Apricolor VARIA actuator is to be used exclusively for opening
and closing bottom-hung, top-hung outward-opening, up-and-over
and skylight windows and is only for indoor installation.
It’s ideal for bottom-hung and top-hung outward opening windows
with minimal height of 50 cm.
The use of the product for purposes other than those allowed is
expresslyforbidden.Useoftheactuatorforotherapplicationsmust
be authorised by
Aprimatic and is subject to technical testing of
the application.
Description
Electrical actuator with chain and internal magazine. It is fitted
with a limit micro-switch and an overload device which stops
the operator in the event of an overload.
The chain travel can be adjusted from 90 to 400 mm (is 300 mm by
factory). The chain has been treated with Dacromet for protection
against oxidation under the most severe conditions.
The actuator is also fitted with accessories and drilling templates for
fitting the operator to the window and special brackets for top-hung
outward opening and bottom-hung windows.
The actuator is available in 3 model versions:
- APRICOLOR VARIA 230V (functioning: 230Volt A.C.)
- APRICOLOR VARIA T (functioning: 230Volt A.C.) for parallel
connection; is to be used for applications that require additional
thrust points (2 or more actuators) on a single window.
- APRICOLOR VARIA 24V (functioning: 24Volt D.C.)
WARNING! Apricolor VARIA 24V is to be used together with CV1,
CV10, CF10/2 type Aprimatic electronic units (pls. see the cata-
logue).
Check to be sure the selected actuator is suitable for your application.
Check that the product is suitable for special applications and
generally with aggressive or dusty environments.
The applied load must not exceed the thrust force declared displa-
yed on the selected actuator ratings plate (considering the possible
load due to the wind, or to the snow or perhaps to the ice, particularly
for installation on top hinged windows and on big surface vents).
The use of 2 or more actuators on a single window are admitted
only with the
APRICOLOR VARIA T .
Technical data
Thrust force 150N*
Drive force 300N
Adjustable chain travels from 90 to 400 mm
Operating speed 40mm/sec.
Front adjustment Max 10 mm
Max consecutive cycles Max 5
Max daily cycles Max 20
Parallel connection YES
Powersupply
VARIA230VandVARIAT 230VAC single-phase - 50 Hz
Power supply VARIA24V 24VDC
Consumption
150W (if 230VAC) - 40W (if 24 VDC)
Current absorption VARIA230V 0,8A in AC
Current absorption VARIA24V 1,8A in DC
medium with a load of 150N
Thermal protection 120°C
(onlyforVARIA230VandVARIAT)
Capacitor
4 μF (only for VARIA230VandVARIAT)
Built-in relay YES (only for VARIA230VandVARIAT)
Protection rating IP 20
*when the chain travel is 300 mm
ApricolorVARIA230V - ApricolorVARIA T - ApricolorVARIA24V
GB
2
1
Tab. A

- 5 -
c. The actuator is supplied with a travel of 300 mm but can be
adjusted as described in
par. 3 .
d. Fit the actuator to the support ref.10 . Close the window, applying
a pressure to guarantee that the gaskets are sealed.
Then screw down the front chain pin
ref.2 complete with nut and
toothed washer ref.7 and adjust the position at the coupling ref.11
or at the bracket ref.12 . Fix the chain with the pin ref.3.
WARNING!
It’s important to block the front pin ref.2 in position using
the nut and washer ref.7.
e. Fix the actuator to the support ref.10 with the securing pin ref.5 .
 Make a functioning test to ensure that the actuator reaches the
limit switch positions correctly without being obstructed.
NB.Theactuatorissuppliedinthelimitswitchclosedposition(chain
completely retracted).
Adjusting the travel (fig.3 or 6)
To modify the travel of the actuator chain, connect the
operator to the mains (see paragraph 4).
1. Open the door ref.15.
2. Power up the actuator; find out the travel setting fitting ref.16 (the
plastic insert on the chain) and remove it using a thin screwdriver.
3. Extract the chain by a length A equal to the travel C required,
as indicated in Tab.B.
Example: chain A=0 travel = 90 mm.
4. Fit the travel setting fitting
ref.16.
5. Close the door ref.15.
Note: forbottom-hungapplications,adjustthe
travelbeforefittingthe operator, accordingto
the window opening.
WARNING! Make sure that the open/close
limit switch is working correctly in order to
avoid the risk of possible damages to the
motor.
Adjusting the travel for top-hung
outward opening windows
Find your window data H, Pand C.
Calculate the Force Fnecessary for opening
the window using the following formule.
Electrical connection (fig.7 and 9)
The electrical system must comply with current standards.
WARNING!Disconnecttheelectricalpowersupplybeforecon-
necting the actuators. Injury or death - electrocution hazard.
CAUTION: There must always be a multi-polar mains switch with
a minimum contact opening of 3 mm and a differential of 0.030 A
upstream of the actuator control line. Nota for VARIA 230V and
VARIA T: The motor overload protection is an electrical motor
coil temperature control probe. To ensure the electrical motor is
protectedcorrectly, powerthe motor usingthe thermal-magnetic
overload switch at a thermal setting of 0.8 A and a magnetic
setting of 6 A.
Check the cross-section of the power supply cable: it must have
adequate dimensions for the absorption of the actuator.
Unscrew the two screws
ref.17-fig.7 .
Carry out the electrical connections as indicated in
fig.9 .
NB: To ensure the system is safe, use a spring return push-button
(dead man) or a power supply which is timed for the time required
for movement.
IMPORTANT Usea“deadman”commandifthewindowisataheight
lower than 2.5 m from the ground level.
Recommendations and final operations
Place a “BEWARE of moving parts” plate near the frame.
When you have completed installation, check and test
operation of the system installed.
You should also carry out a risk analysis and adopt any corrective
measures necessary.
You should provide safety signage which complies with current
regulations for marking hazardous areas.
As installer it is your responsibility to supply the user with all the
information needed to operate the system. You should also instruct
the user about any safety precautions necessary.
WARNING
Do NOT touch the chain when it is moving.
Keep outside the range of the window’s movements when it is
operating.
Maintenance
NB: Maintenance operations must be carried out by specia-
lised personnel, in accordance with current standards.
Use original spare parts.
In order to avoid the danger of electrocution from electric current,
turn off the electrical power supply to the control line prior to working
on the actuators or the electric system.
At least every 6 months, test the product to ensure the system is
functioning correctly.
At regular intervals (every year) check that the hinges are in good
condition, check that the operator is secure on the window and check
the general state of the window.
For perfect functioning, lubricate the chain with silicon grease spray.
If any parts are worn, change them.
Check that the power cable is not damaged.
WARNING:IfthePOWERCABLEisdamaged,itmustbereplaced
by the manufacturer, or its service agent, or a similarly qualified
person in order to avoid every hazard.
Do not carry out any intervention on the actuator, do not open or
disassemble the actuator; in case of malfunctioning contact the
customer service.
Disposal of waste electrical and electronic
equipment
Components, batteries and electronic equipment must NOT
be dumped or thrown away with domestic waste. You must
dispose of batteries and electronic equipment in compliance with
the EC Directive Waste Electrical and Electronic Equipment (WEE)
2002/96/EC and other environmental protection regulations.
The calculated value Fmust result equal or lower
than the value Fin the table beside for the travel
Cof your windows. If the value calculated is
superior, it will be necessary to reduce the chain
travel until you obtain a correct value.
NB: intermediate measures of the travel are
possible beside those in the table.
NB: for the bottom-hung applications the force of the actuator is
always 300 N.
ApricolorVARIA230V - ApricolorVARIA T - ApricolorVARIA24V
GB
5
4
3
6
7
C
(mm) F (N)
250 200
300 150
350 100
400 80
Tab. B
A (mm) C (mm)
0 90 (min)
13 103
25 115
38 128
51 141
64 154
76 166
89 179
102 192
115 205
127 217
140 230
153 243
166 256
178 268
191 281
204 294
217 307
229 319
242 332
255 345
268 358
280 370
293 380
* 400
(max)
* Without the fitting
F
H
P
C
F = P/2 x C/H x 10
H= window height (mm)
P= window weight (Kg)
C= chain travel (mm)
F= required force for opening (N)

- 6 -
Composants
Le kit de Apricolor VARIA contient ( fig.1-3 ou fig.4-6 ):
1. 1 Actionneur
2. 1 Vis avant pour chaîne
3. 1 Vis de fixation de la chaîne
4. 9 Vis autotarauds 4,8x13 UNI 6954
5. 1 Cheville de serrage
6. 1 Habillage
7. 1 écrou hexagonal avec rondelle
8. 1 Serre-câble (placé
dans le logement de la carte )
1 Notice d’instructions
Accessoires indispensables (emballage A ou B qui
s’achète à part)
A: 10. 1 Support de fixation de l’actionneur
11. 1 Fixation à la fenêtre à projection
13. 1 Gabarit de perçage (fenêtre à projection)
B: 10. 1 Support de fixation de l’actionneur
12. 1 Flasque pour fenêtre abattante
14. 1 Gabarit de perçage (fenêtre abattante)
Contrôlezsitouslescomposantscontenusdanslekitsontenbonétat.
Mises en garde et contrôles avant l’installation
ATTENTION! Confierl’installationdesproduitsAprimaticàdestech-
niciens spécialisés dans ce secteur, possédant les compétences
techniques requises et des connaissances spécifiques sur les
problèmes de la motorisation des menuiseries, sur les normes
techniques de référence et sur les normes anti-accidents.
IMPORTANT !
L’actionneur présente un danger d’écrasement ou d’entraînement!
Sa force MAXI de traction et de poussée est de 300N/150N. Les
fixations et les points d’assemblage des accessoires doivent être
en mesure de supporter ces sollicitations.
L’actionneur ne peut être considéré en aucun cas comme une
pièce de support ou de sécurité de la fenêtre. La fenêtre doit être
équipée de systèmes de support et de sécurité appropriés, ainsi
que de compas de sécurité adaptés à son poids et à sa surface.
Vérifiez si les composants de la fenêtre (les charnières et les
ferrures) permettent la course complète de l’actionneur.
Dans le cas contraire, les composants et même l’actionneur
risqueraient d’être endommagés par des sollicitations excessives
en traction et en poussée.
N.B.: ne pas oublier que la fenêtre motorisée doit répondre aux
exigences de la Directive Machines et de la Directive Matériaux
de construction.
Prédisposez l’installation des commandes de l’automatisme à une
hauteur minimale de 1,5 m du sol, à l’extérieur du rayon d’action
des parties mobiles en mouvement et dans une position telle que
la fenêtre commandée soit visible pendant le mouvement.
Si le système est prévu pour un fonctionnement sans surveillance (à
distance) il faut installer des dispositifs de sécurité supplémentaires.
En cas d’incertitude ou de doutes, faire appel au Service d’Assi-
stance Technique.
Installation (fig. 2 ou 5)
Effectuez les interventions en respectant les instructions
du fabricant.
L’installation doit être effectuée avec la fenêtre fermée.
a.Tracez la médiane (M) de la fenêtre au crayon.
Appliquez le gabarit de perçage autocollant
réf.13-fig.1 ou réf.14-fig.4
sur le châssis e percez les trous en utilisant une perceuse et des
forets correspondants aux indications du gabarit.
b. Otez le gabarit. Appliquez et vissez la fixation
réf.11 (fenêtre à
projection) ou la flasque
réf.12 (fenêtre abattante) sur l’ouvrant.
Appliquez et vissez le support
réf.10 sur le dormant.
NB: Utilisez les vis fournies
réf.4 pour menuiseries en alu. Pour le
montage sur bois, utilisez des vis à bois Ø 4,8 de longueur propor-
tionnelle à l’épaisseur du bois.
Champ d’application
L’actionneur ApricolorVARIA est destiné exclusivement à l’ouverture
et à la fermeture de fenêtres à projection, abattantes, basculantes
et fenêtres de toit; il est adapté pour une installation à l’intérieur.
Ce produit est tout à fait indiqué pour fenêtres abattantes et à
projection de 50 cm de hauteur minimale.
Il estinterdit d’utiliserce produitpour desutilisations différentesde
celles prévues ou contre-indiquées. L’usage de l’actionneur pour
d’autresapplicationsdoitêtrepréalablementautorisépar
Aprimatic
après vérification technique.
Description
Actionneur électrique avec chaîne à enroulement interne;
équipé de: fin de course à micro-rupteur - dispositif de protec-
tion thermique qui désactive l’actionneur en cas de surcharge.
La course de la chaîne est réglable entre 90 et 400 mm (le réglage
fait en usine étant sur 300 mm). La chaîne de manœuvre est trai-
tée contre l’oxydation avec report en Dacromet pour résister aux
milieux les plus hostiles.
L’actionneur est fourni avec accessoires, gabarits de perçage pour
la pose sur menuiseries et flasques de fixation soit pour fenêtres
à projection, soit pour fenêtres abattantes.
L’actionneur est produit en 3 versions:
-
APRICOLOR VARIA 230V (fonctionnement à 230Volt A.C.)
-
APRICOLOR VARIA T (fonctionnement à 230Volt A.C.) pour
raccordement en parallele; destiné aux applications qui exigent
des points de poussée en plus (deux ou plus actionneurs) sur la
même fenêtre.
-
APRICOLOR VARIA 24V (fonctionnement à 24Volt D.C.)
ATTENTION! EmployerApricolorVARIA24Vaveclescentralesélec-
troniques Aprimatic type CV1, CV10, CF10/2 (voir le catalogue).
Vérifier si le vérin choisi convient pour l’application prévue.
Vérifier si le produit convient en cas d’applications particulières,
dans des milieux agressifs ou poussiéreux.
La charge appliquée ne doit pas dépasser les limites de force de
poussée déclarées sur la plaque de l’actionneur choisi (en tenant
compte de la surcharge éventuelle produite par le vent, ou la neige
ou des formations de glace, particulièrement en cas d’emploi sur
fenêtres projectantes ou très larges).
Il est possible d’appliquer deux ou plusieurs actionneurs sur la même
fenêtre exclusivement en utilisant des
APRICOLOR VARIAT .
Caractéristiques techniques
Force de poussée 150N*
Force de traction 300N
Courses reglables de 90 à 400 mm
Vitesse de translation 40mm/sec.
Reglage avant Max 10 mm
No de cycles consecutifs Max 5
No de cycles quotidiens Max 20
Raccordement en parallele OUI
Tension
VARIA230V et VARIA T 230VAC monophasée - 50 Hz
Tension VARIA24V 24VDC
Consommation
150W (à 230VAC) - 40W (à 24 VDC)
Absorption de courant VARIA230V 0,8A en AC
Absorption de courant
VARIA24V 1,8A en DC
moyenne à 150N de charge
Protection thermique 120°C
(onlyforVARIA230VandVARIAT)
Condensateur 4 μF (only for VARIA230VandVARIAT)
Relais incorpore OUI (only for VARIA230V and VARIAT)
Degré de protection IP 20
*avec la course de 300 mm reglée en usine
ApricolorVARIA230V - ApricolorVARIA T - ApricolorVARIA24V
F
2
1
Tab. A

- 7 -
La valeur Fcalculée doit résulter égale ou
inférieure à celle de la table à côté pour la course
Cutilisée dans le calcul. Dans le cas contrair, il
faut reduir la course de la chaîne jusqu’à obtenir
une valeur acceptable.
NB: des mesures de la course intermédiaires
entre celles de la table sont aussi possibles.
NB: Dans les cas d’installation sur fenêtre abattante la force de
l’operateur est toujours 300 N.
c. L’actionneur est réglé en usine sur une course de 300 mm. Pour
modifier la course de la chaîne voir le par. 3 .
d. Montez l’actionneur sur le support réf.10 . Fermez la fenêtre en
exerçant une pression pour que la fermeture soit bien hermétique.
Vissez ensuite la vis avant
réf.2 de la chaîne avec l’écrou et la ron-
delle dentée réf.7 et réglez la position à hauteur de la fixation réf.11
ou de la flasque réf.12 . Fixez la chaine avec la vis réf.3.
ATTENTION! N’oubliez pas de bloquer la position de la vis avant
réf.2 à l’aide de l’écrou et rondelle réf.7 .
e.Fixez l’actionneur sur le support
réf.10 avec la cheville réf.5 .
Faire un essai de fonctionnement pour vérifier si l’actionneur
atteint correctement les positions qui provoquent l’intervention des
fins de course sans rencontrer d’obstacle.
NB: L’actionneur sort d’usine en position de fin de course fermé
(châine complètement rentrée).
Réglage de la course (fig.3 ou 6)
Pour modifier la course de la chaîne de l’actionneur, effectuez
la connexion électrique (voir paragraphe 4).
1. Otez la plaquette réf.15 .
2. Alimentez l’actionneur pour trouver le régulateur de course en
plastique réf.16 introduit dans la chaîne. A l’aide d’un petit tournevis
dégagez le régulateur.
3. Faites sortir une longueur de chaîneAcorrespondant à la course
C souhaitée, comme l’indique la Tab.B .
Exemple: chaîne A=0  course = 90 mm.
4. Introduisez le régulateur de course réf.16 .
5. Remontez la plaquette réf.15 .
Note:pourl’installationsurfenêtreabattante,
il est conseillé d’effectuer le réglage de la
course avant l’installation, conformement à
la ouverture de la fenêtre.
ATTENTION! Assurez-vous que l’intervention
du fin de course en ouverture et closure
fonctionnecorrectementpouréviterdespos-
sibles risques de damage au moteur.
Réglage de la course pour fenêtre
à projection
Enregistrezles donnésH, PetCdela fenêtre.
Calculez la force Fnecessaire en ouverture
au moyen de la formule suivante.
ApricolorVARIA230V - ApricolorVARIA T - ApricolorVARIA24V
F
Raccordement électrique (fig. 7 et 9)
Assurez-vous que le circuit électrique est conforme aux
normes en vigueur.
ATTENTION! Coupez l’alimentation électrique avant de com-
mencer le raccordement électrique. Danger d’électrocution.
MISE EN GARDE: Installez en amont de la ligne de commande de
l’actionneur un interrupteur général d’alimentation omnipolaire
dont les contacts ont une ouverture minimum de 3 mm, avec inter-
vention différentielle de 0,030 A. NOTA pour VARIA 230V et VARIA
T: La protection thermique du moteur est une sonde qui contrôle
la température des enroulements du moteur électrique. Pour une
bonne protection électrique, alimenter le moteur via un disjoncteur
magnétothermique avec une protection thermique réglée à 0,8 A
et une protection magnétique à 6 A.
Vérifiez si la section des câbles d’alimentation est exacte, leur
dimensionnement étant fonction de l’absorption de l’actionneur.
Dévissez les deux vis
réf.17-fig.7 .
Effectuez le raccordement électrique comme l’indique la fig.9.
NB: Ilest conseillé,pourla sécuritédu circuit,d’installer unbouton-
poussoirhommeprésent (pasautobloquant)oubienunealimenta-
tion temporisée sur la durée de la manœuvre.
IMPORTANT Utilisez la commande «homme présent» si la fenêtre
est installée à moins de 2,5 m du sol.
Mises en garde et opérations finales d’instal-
lation
Il faut coller près de l’huisserie une plaquette adhésive
indiquant «ATTENTION ORGANES EN MOUVEMENT».
En fin de travail, l’installateur doit vérifier l’installation et le fon-
ctionnement de l’actionneur. Il doit analyser les risques potentiels,
adopter si nécessaire des mesures correctives et appliquer les
signalisations prévues par les normes en vigueur pour identifier les
zones dangereuses.
L’installateur doit fournir à l’utilisateur toutes les informations
concernant le fonctionnement de l’installation ainsi que les mises
en garde pour la sécurité.
MISES EN GARDE
Ne touchez pas la chaîne quand elle est en mouvement.
N’entrez pas dans le rayon d’action de la fenêtre pendant le
mouvement.
Maintenance
NB: Confiez la maintenance à un technicien spécialisé,
conformement aux normes en vigueur.
Utilisez des pièces détachées d’origine.
Pour éviter le danger d’électrocution par courant électrique, couper
l’alimentation sur la ligne de commande avant d’intervenir sur les
actionneurs ou sur l’installation.
Nous vous conseillons d’effectuer périodiquement un essai pour
contrôler le fonctionnement de l’installation au moins une fois tous
les 6 mois.
Vérifiez une fois pas an l’état des charnières, la solidité des
fixations de l’actionneur et l’état général de la menuiserie. Pour un
parfait fonctionnement, il est conseillé de lubrifier la chaîne avec de
la graisse au silicone en spray.
Si nécessaire, remplacez les pièces usées.
Vérifiez que le cable d’alimentation n’est pas endommagé.
ATTENTION : En cas de câble d’alimentation endommagé, afin
d’éviter des risques, la substitution du câble doit être effectuée par
le constructeur, ou par son Service d’Assistance, ou par un profes-
sionnel de même qualification.
Ne pas effectuer d’interventions sur l’actionneur, ne pas l’ouvrir
ou le démonter; en cas d’anomalies s’adresser au Service d’As-
sistance.
Élimination des composants
Les composants, en particulier les batteries et les platines
électroniques, ne doivent JAMAIS être abandonnés dans
la nature – L’ÉLIMINATION des batteries et des platines
usagées doit s’effectuer conformément aux normes en vigueur dans
le pays d’installation (CEE DIRECTIVE RAEE 2002/96/CE).
5
4
3
6
7
C
(mm) F (N)
250 200
300 150
350 100
400 80
Tab. B
A (mm) C (mm)
0 90 (min)
13 103
25 115
38 128
51 141
64 154
76 166
89 179
102 192
115 205
127 217
140 230
153 243
166 256
178 268
191 281
204 294
217 307
229 319
242 332
255 345
268 358
280 370
293 380
* 400
(max)
* Sans le régulateur
F
H
P
C
F = P/2 x C/H x 10
H= hauteur de la fenêtre (mm)
P= poids du vantail (Kg)
C= course de la chaîne (mm)
F= force necessaire en ouverture (N)

- 8 -
Anwendungsbereich
Der Antrieb APRICOLOR VARIA ist ausschließlich zum Öffnen und
zum Schließen von Kipp-, Klapp- und Schwingfenstern sowie Dacho-
berlichtern bestimmt. Er darf nur im Innenbereich verwendet werden.
Er eignet sich für Kipp- und Klappfenster ab einer Höhe von 50 cm.
Esistverboten,dasProduktzuanderenalsdenvorgesehenenZwe-
ckenzuverwenden.EindavonabweichenderEinsatzistvon
Aprimatic
nachvorherigertechnischerPrüfungderAnwendungzugenehmigen.
Beschreibung
Es handelt sich um einen elektrischen Kettenantrieb, bei dem
die Kette in einem Gehäuse aufgerollt wird. Der Antrieb ist
mit: Mikroendschalter und Schutzschalter, der bei Überlast
beide Antriebe anhält.
Die Hub kann eingestellt werden von 90mm bis 400mm (die Hub
wird auf 300 mm vom Hersteller reguliert). Die Antriebskette ist mit
Dacromet behandelt, das sie auch bei schwierigsten Einsatzbedin-
gungen mit einem zuverlässigen Rostschutz ausstattet.
ZurAusstattung gehören ferner Bohrschablonen zur Montage an das
FensterunddieentsprechendenBügelfürKippfensterundKlappfenster
.
Der Antrieb wird in 3 Spannungen geliefert:
- APRICOLOR VARIA 230V (Spannung von 230 VAC);
- APRICOLORVARIAT(Spannung von 230 VAC) für die Parallel-
schaltung von 2 oder mehrerenAntrieben, die weitere Schubpunkte
am selben Fenster benötigen.
- APRICOLOR VARIA 24V (Spannung von 24 VDC).
ACHTUNG! Anwendung ApricolorVARIA 24V mit Aprimatic Steue-
ringen Typ CV1, CV10, CF10/2 (Siehe Katalog).
Die Eignung des gew ählten Antriebs hinsichtlich der voraussicht-
lichen Anwendung ist zu prüfen.
Für spezielle Anwendungen und bei Vorliegen von aggressiven
Umgebungen ist die Eignung des produktes zu überprüfen.
Die aufgebrachte Last darf die für den gewählten Antrieb angege-
bene Schubkraft (siehe Typenschild) nicht überschreiten (dabei
ist zu beachten, dass das Fenster auch durch Wind, Schnee oder
Eis zusätzlich belastet werden kann, insbesondere im Falle von
Klappfenstern oder großflächigen Fensterflügeln).
Die Anwendung von zwei oder mehreren Antrieben am selben
Fenster ist nur mit
APRICOLOR VARIAT zulässig.
Technische Daten
Druckkraft 150N*
Zugkraft 300N
Einstellbarer hub von 90 bis 400 mm
Laufgeschwindigkeit 40mm/sec.
Feineinstellung vorne Max 10 mm
Aufeinanderfolgende zyklen Max 5
Max. tägliche zyklen Max 20
Parallelschaltung JA
VARIA230V und VARIA T
einphasige spannung 230VAC - 50 Hz
VARIA24V spannung 24VDC
Stromverbrauch 150W
(mit 230VAC) - 40W (mit 24 VDC)
Stromaufnahme varia230V 0,8A bei AC
Stromaufnahme varia24V 1,8A bei DC nominal mit belastung
von 150N
Wärmeschutz 120°C
(nurbeiVARIA230VundVARIAT)
Kondensator 4 μF ( nur bei VARIA 230V und VARIAT )
Eingebautes relais JA(nur beiVARIA230Vund VARIAT)
Schutzart IP 20
* mit dem Hub auf 300 mm eingestellt
Bestandteile
Jede Apricolor VARIA Packung enthält folgenden Inhalt ( Abb.1-3
oder Abb.4-6 ):
1. 1 Antrieb
2. 1 vorderer Kettenstift
3. 1 Befestigungsstift für die Kette
4. 9 selbstschneidende Schrauben 4,8x13 UNI 6954
5. 1 Sicherungsstift
6. 1 Führungsabdeckungs-Einsatz
7. 1 Sechskantmutter mit Unterleg-scheibe
8. 1 Kabelschelle (
Angeordnet in Kartenöffnung )
1 Handbuch
Zubehör erforderlich für montage (Packung A oder
B das getrennt zu kaufen ist)
A: 10. 1 Halterung zur Befestigung des Antriebs
11. 1 Klappfensteranschluss
13. 1 Bohrschablone für Klappfenster
B: 10. 1 Halterung zur Befestigung des Antriebs
12. 1 Bügel für Kippfenster
14. 1 Bohrschablone für Kippfenster
Prüfen, ob sich der Packungsinhalt in einwandfreiem Zustand befindet.
Hinweise und Kontrollen vor der Installation
ACHTUNG! Es ist empfehlenswert, die Installation der Produkte
Aprimatic durch einen erfahrenen Fachmann in diesem Bereich
ausführen zu lassen; das über spezielle Kenntnisse in Bezug auf
Problemstellungen beiderMotorisierungvonFenstern, technische
Bezugsnormen und Unfallverhütungsvorschriften verfügt.
Es besteht Quetsch bzw. Einzugsgefahr! Der Antrieb hat eine
MAX Zug- und Druckkraft von 300N/150N. Die Befestigungen und
Anschlußpunkte müssen für diese Kräfte bemessen sein.
Der Antrieb kann nicht als dergleichen betrachtet werden.
Das Fenster muss mit angemessenen Stützen und Sicherheits-
systemen ausgestattet und mit für das Gewicht und die Fläche
geeigneten Sicherheitshalterungen versehen sein.
Sicherstellen, dass die Bestandteile des Fensters, die Scharniere
und Beschläge den kompletten Öffnungshub desAntriebs zulassen.
Andernfalls könnten die Bestandteile zu großen Zug- und/oder
Schubbelastungen durch den Antrieb ausgesetzt und beschädigt
werden. Dasselbe gilt auch für den Antrieb.
HINWEIS: Es wird darauf hingewiesen, dass das angetriebene
Fenster der Maschinenrichtlinie und der Richtlinie für Baustoffe
entsprechen muss.
Eventuelle Fernsteuerungen sollten in mindestens 1,5 m Höhe
installiert werden, aus der der automatisch gesteuerte Ablauf über-
wacht werden kann.
Ist derAntrieb für einen Betrieb ohne Überwachung (Fernbetrieb) vorge-
sehen, sollten zusätzliche Sicherheitseinrichtungen installiert werden.
WICHTIG!
Im Zweifelsfalle wenden Sie sich an den technischen Kundendiest.
Installation (Abb. 2 oder 5)
Alle Eingriffe sind gemäß Herstellerhinweisen auszuführen.
Die Montage muß bei geschlossenem Fenster erfolgen.
a. Die Mittellinie (M) des Fensters anzeichnen.
Die selbstklebende Bohrschablone (
Pos.13-Abb.1 oder Pos.14-
Abb.4
) am Fenster anbringen.Die Bohrungen mit entsprechendem
Bohreinsatz gemäß Vorgabe vornehmen.
b. Die Bohrschablone entfernen.
DenAnschluss
Pos.11 (für Klappfenster) oder den Bügel Pos.12 (für
Kippfenster) an Fensterflügel befestigen.
Die Halterung
Pos.10 an Rahmen befestigen.
HINWEIS:DieSchrauben
Pos.4 eigenensichfürAluminiumfenster
Ø 4,8x13 UNI 6954. Bei der Befestigung an Holzfenstern müssen
Holzschrauben Ø 4,8 passender Länge, je nach Holzdicke, ver-
wendet werden.
ApricolorVARIA230V - ApricolorVARIA T - ApricolorVARIA24V
D
2
1
Tab. A

- 9 -
Der berechnete Wert Fmuss gleich oder kleiner sein als der
nebenstehende Tabellenwert für den zur Berechnung verwendeten
Kettenhub (C). Wenn der Wert Fgrößer ist, muss der Kettenhub
(C) verkürzt werden, bis ein akzeptabler Wert
erreicht ist.
Hinweis : Der Kettenhub kann auch auf Werte
zwischen den in Tabelle angegebenen eingestellt
werden.
Hinweis:FürdieAnwendungbeiKippfensternist
die vom Antrieb ausgeübte Kraft immer 300 N.
c. Der Antriebshub wird werkseitig auf 300 mm eingestellt.
DerHubkannunterBefolgungderAngabenin Abschnitt3 geändertwerden.
d. Den Antrieb auf die Halterung Pos.10 montieren.
Das Fenster schließen und dabei so stark drücken, daß gewähr-
leistet ist, daß die Dichtungen abdichten. Danach den vorderen
Kettenstift
Pos.2 , komplett mit Sechskantmutter und gezahnter
Unterlegscheibe
Pos.7 festschrauben und die Position in Überein-
stimmung mit Anschluss
Pos.11 oder Bügel Pos.12 einstellen.
Die Kette mit dem Befestigungsstift
Pos.3 befestigen.
HINWEIS: Es ist wichtig den vorderen Stift
2 mit der Mutter und
Unterlegscheibe Pos.7 sichern.
e.
DenAntrieb mit dem Sicherungsstift Pos.5an Halterung Pos.10befestigen.
Einen Funktionstest ausführen, um sicherstellen, dass der Antrieb
dieAnsprechpositionen des Endschalters ohne Hindernisse erreicht.
HINWEIS:DerAntriebwirdinderPositionEndschaltergeschlossen
geliefert (Hub vollständig eingezogen).
Kettenhubeinstellung (Abb. 3 oder 6)
Zur Änderung des Kettenhubs desAntriebs muß der elektri-
sche Anschluß vorgenommen (siehe Paragraph 4).
1. Die Abdeckung
Pos.15 öffnen.
2. Den Antrieb mit Spannung versorgen, und den Einsatz
Pos.16
(aus Kunststoff) für dieArbeitswegregelung an der Kette suchenund
mit einem dünnen Schraubendreher abmontieren.
3. Die Kette um eine gewisse LängeA, entsprechend des gewün-
schten Hubs C, herausziehen; siehe
Tab.B .
Beispiel: Kette A=0 Hub = 90 mm.
4. Den Einsatz
Pos.16 zur Hubeinstellung einsetzen.
5. Die Abdeckung
Pos.15 wieder schließen.
Hinweis: Bei der Anwendung an Kippfen-
stern muss die Einstellung des Hubs auf
GrundlagederFensteröffnungvorder Instal-
lation erfolgen.
ACHTUNG! Zur Vermeidung eventueller
Schäden am Motor stellen Sie sicher, daß
der Endschalter bei Öffnung und Schließen
richtig eingreift.
Kettenhubeinstellung des Klapp-
fensters
Die Werte H, Pund Cdes Fensters ermitteln.

Die zum Bewegen des Flügels erforderliche
Kraft Fnach der nebenstehenden Formel
berechnen.
ApricolorVARIA230V - ApricolorVARIA T - ApricolorVARIA24V
D
Elektroanschluß (Abb. 7 und 9)
Sicherstellen, daß die elektrischen Anschlüsse den ein-
schlägigen Vorschriften entsprechen.
ACHTUNG! Vor dem Anschluß ist die Spannungsversor-
gung zu unterbrechen. Es besteht Verletzungs- und Lebensge-
fahr durch Stromschlag.
WARNUNG: Dem Steuerkreis des Antriebs ist stets ein allpoliger
Hauptschalter mit einer Mindestkontaktöffnung von 3 mm mit
einem Schaltvermögen von 0,030 A vorzuschalten. WICHTIG
nur bei VARIA 230V und VARIA T: Beim Motorschutzschalter
handelt es sich um einen Fühler zur Temperaturüberwachung
derWicklungendes Elektromotors.Füreinenordnungsgemäßen
elektrischenSchutzmuss dieEinspeisungdesMotorsüber einen
thermisch-magnetischen Schutzschalter mit thermischerAuslö-
sung bei 0,8 A und magnetischer Auslösung bei 6 A erfolgen.
Den exakten Querschnitt der Versorgungskabel ermitteln, da für
diese Kabel, auf der Grundlage der Stromaufnahme des Antriebs,
der richtige Querschnitt gewählt werden muß.
Die beiden Schrauben
Pos.17-Abb.7 lösen.
Den Stromanschluß gemäß
Abb.9 vornehmen.
HINWEIS: ZurSicherheitderAnlage wird empfohlen, einennicht
rastenden Taster zu verwenden (Totmannschaltung), oder die
Versorgung,gemäßder fürdieBetätigungnötigenZeit,zutakten.
WICHTIG:Die „Totmannschaltung“ verwenden, falls das Fenster
aufeiner Höhevon wenigerals 2,5m vomBodenangeordnetist.
Hinweise und abschließende Arbeiten bei der
Installation
 Ein Klebeschild mit der Aufschrift “ACHTUNG, TEILE IN
BEWEGUNG” muß neben der Einfassung angebracht werden.
 Nach der Installation muss der Installateur die Installation und
die korrekte Funktion der Anlage prüfen. Dabei müssen die Risiken
geprüft und gegebenenfalls geeignete Korrekturmaßnahmen ergrif-
fen werden. Die von den geltenden Vorschriften vorgesehenen
Hinweisschilder anbringen, um die Gefahrenbereiche anzuzeigen.
Der Monteur muss dem Anlagenbenutzer alle Informationen zur
Funktionsweise des Systems und zur Sicherheit bereitstellen.
HINWEISE:
Die Kette nicht berühren, wenn sie in Bewegung ist.
Das sich in Bewegung befindliche Fenster weder berühren, noch
in dessen Bewegungsradius greifen.
Wartung
Hinweis: Die Wartung vonFachpersonalausführen lassen,
den einschlägigen Vorschriften entsprechen.
Originalersatzteile verwenden.
Um die Gefahr eines Stromschlags zu vermeiden, muss vor
dem Arbeiten am Antrieb bzw. an der Anlage die Steuerleitung
spannungslos gesetzt werden.
Ferner sollte dieAnlage in regelmäßigen Abständen (mindestens
einmal halbjährlich) überprüft werden.
Einmal jährlich den Zustand der Lager, die Befestigung am Fenster
und den allgemeinen Zustand des Fensters prüfen. Zur Gewährlei-
stung eines einwandfreien Betriebs wird ferner empfohlen die Kette
mit Silikonspray einzufetten.
Eventuell verschlissene Teile austauschen.
Nachprüfen, daß das Versorgungskabel nicht beschädigt wird.
ACHTUNG:WenndasVersorgungskabelbeschädigtwird,musses
durch den Konstrukteur oder von dessen Kundendienst, jedenfalls
jedoch von einer dazu qualifizierten Person ersetzt werden, um
jedem Risiko vorzubeugen.
Keine Arbeiten auf dem Antrieb ausführen, Teile des Antriebs nicht
öffnen oder demontieren; wenn es Störungen gibt, der Kundendienst
sich wenden.
Entsorgung der Bestandteile
Die Bestandteile, insbesondere die Batterien und elektro-
nischen Geräte dürfen NIE einfach weggeworfen werden.
Die ENTSORGUNG der Batterien undAltgeräte muss gemäß
den im Betreiberland geltenden Vorschriften erfolgen (EG-Richtlinie
2002/96/EG – WEEE).
5
4
3
6
7
C
(mm) F (N)
250 200
300 150
350 100
400 80
Tab. B
A (mm) C (mm)
0 90 (min)
13 103
25 115
38 128
51 141
64 154
76 166
89 179
102 192
115 205
127 217
140 230
153 243
166 256
178 268
191 281
204 294
217 307
229 319
242 332
255 345
268 358
280 370
293 380
* 400 (max)
* Kein Einsatz
F
H
P
C
F = P/2 x C/H x 10
H= Höhe fensterflügel (mm)
P= Gewicht des flügels (Kg)
C= Kettenhub (mm)
F= zur öffnung erforderliche kraft (N)

- 10 -
Componentes
Cada embalaje del Apricolor VARIA contiene ( fig.1-3 o fig.4-6 ):
1. 1 Actuador
2. 1 Perno delantero cadena
3. 1 Perno de fijación de la cadena
4. 9 Tornillos autorrosc. 4,8x13 UNI 6954
5. 1 Espiga de bloqueo
6. 1 Inserción cubreguía
7. 1 Tuerca hexagonal con arandela
8. 1 Pasacable (
ubicado en el hueco de la tarjeta )
1 Manual de instrucciones
Accesorios indispensables (kit A o B que deben
pedirse por separado)
A: 10. 1 Soporte de fijación del actuador
11. 1 Conexión para ventana proyectable
13. 1 Galga de taladrado (vent. abatible)
B: 10. 1 Soporte de fijación del actuador
12. 1 Estribo para ventana abatible
14. 1 Galga de taladrado (vent. Proyectable)
Comprobar que todos los componentes contenidos en el embalaje
estén en perfecto estado.
Advertencias y comprobaciones previas a la instalación
ATENCIÓN! Encargar la instalación de los Productos Aprimatic a
personalespecializadoenelsectoryquedégarantíasdeadecuada
competenciatécnicaydeconocimientosespecíficossobrelaspro-
blemáticas del movimiento de los cerramientos, de las normativas
técnicas de referencia así como de las normas para la prevención
de accidentes.
El actuador puede causar lesiones por aplastamiento o arrastre!
Su fuerza máxima de tracción y empuje es de 300N/150N. Las
sujeciones y los puntos de conexión de los accesorios tienen que
ser aptos para soportar dichas solicitaciones.
El actuador no puede ser considerado elemento de soporte o
seguridad del cerramiento. La ventana tiene que estar provista de
adecuados sistemas para el soporte y la seguridad de la misma y
tiene que estar provista de brazos de seguridad adecuados al peso
y a la superficie del marco.
Verificar que los componentes del cerramiento, las bisagras
y los herrajes utilizados permitan la ejecución de toda la carrera
de funcionamiento del actuador. De lo contrario los componentes
podrían estar sometidos a excesivos esfuerzos de tracción y/o de
empuje por parte del actuador con los consiguientes daños a dichos
elementos o al proprio actuador.
NOTA: Cabe recordar que los marcos motorizados de ventanas
tienen que cumplir con la Directiva Máquinas y con la Directiva
Materiales de construcción.
Los pulsadores de mando remotos deben ser predispuestos a una
altura mínima del suelo de 1,5 metros, lejos de las partes móviles y
en posición tal que la ventana mandada sea visible durante el movi-
miento. Si el actuador está previsto para funcionar sin vigilancia (a
distancia) es necesario instalar dispositivos de seguridad adicionales.
IMPORTANTE ! En el caso de incertidumbres o dudas consultar el
Servicio de Asistencia Técnica.
Instalación (fig. 2 o 5)
Las operaciones se tienen que realizar según las instruc-
ciones del constructor.
La instalación tiene que efectuarse con el cierre en posición
cerrada.
a.Trazar con lápiz la línea mediana (M) del cierre. Aplicar la galga
de taladrado autoadhesiva (
ref.13-fig.1 o ref.14-fig.4 ) en el marco
y taladrar los orificios usando el taladro y las brocas de diámetro
correspondiente a lo indicado en la galga.
b. Quitar la galga.Aplicar en la hoja la conexión
ref.11 (para ventana
proyectable) o el estribo
ref.12 (para ventana abatible). Aplicar en
el bastidor el soporte
ref.10 .
NOTA: Los tornillos suministrados
ref.4 son aptos para cierres de
aluminio.Paralafijaciónencierresdemadera,utilizartornillospara
madera Ø 4,8, de longitud adecuada al espesor.
Campo de aplicación
El actuador APRICOLORVARIA está destinado exclusivamente para
la apertura y el cierre de ventanas proyectables, abatibles, bascu-
lantes y claraboyas; está prevista la instalación para interiores.Apto
para cierres proyectables y abatibles con altura mínima de 50 cm.
Estáprohibidoutilizarelproductoparausosdistintosalosprevistos
oenmaneraimpropria.Elusodelactuadorparaotrasaplicaciones
debeestarautorizadopor
Aprimatic despuésdeunacomprobación
técnica de la aplicación.
Descripción
Actuador eléctrico con cadena alojada en el interior. El actua-
dor está provisto de: final de carrera con microinterruptor y
dispositivo de protección térmica que, ante una sobrecarga,
determina la parada del actuador.
La carrera de la cadena, preajustada de 300 mm, puede ser aju-
stada entre 90 y 400 mm. La cadena de maniobra está tratada
contra la oxidación con un revestimiento de Dacromet que la
protege en las condiciones más severas.
El actuador está dotado con accesorios y galgas de taladrado para
la instalación en el cierre y con estribos relativos para ventanas
proyectables o abatibles.
El actuador está producto en 3 versiónes:
-
APRICOLOR VARIA230V (funcionamiento a 230Voltios A.C.)
-
APRICOLOR VARIA T (funcionamiento a 230Voltios A.C.) por
conexión en paralelo de 2 o más actuadores, necesario en caso
de aplicaciones que requieren ulteriores puntos de empuje en el
mismo marco.
- APRICOLOR VARIA 24V (funcionamiento a 24Voltios D.C.)
ATENCIÓN! Con ApricolorVARIA 24Vesnecesario utilizarequipos
elettrónicos
Aprimatic tipo CV1, CV10, CF10/2 (ver el catalogo).
Comprueben que el actuador elegido sea adecuado a la aplicación
prevista. Comprueben la idoneidad del producto en aplicaciones
especiales y en general donde se trabaje con ambientes agresivos.
La carga aplicada no debe superar los límites de fuerza de empuje
declarados en la placa de datos del actuador elegido (considerando
la posible carga debida al viento, a la nieve o a posibles formaciones
de hielo, particularmente en el caso de ventanas proyectables o
de hojas muy anchas).
La instalación de dos o más actuadores en el mismo cerramiento
es posible solo con
APRICOLOR VARIA T .
Datos técnicos
Fuerza de empuje 150N*
Fuerza de tracción 300N
Carreras regulables de 90 a 400 mm
Velocidad de traslación 40mm/seg.
Regulación delantera Máx 10 mm
Ciclos consecutivos máx Máx 5
Ciclos diario máx Máx 20
Conexión en paralelo SÍ
TensiónVARIA230VyVARIAT 230VAC monofásica - 50 Hz
Tensión VARIA24V 24VDC
Consumo 150W
(a 230VAC) - 40W (a 24 VDC)
Absorcióndecorriente VARIA230V 0,8A en AC
Absorción de corriente
VARIA24V
1,8A en DC medio a 150N de
carga mit belastung von 150N
Protección térmica 120°C
( sóloenelVARIA230VyVARIAT )
Condensador 4 μF ( sólo en el VARIA 230V y VARIAT )
Relé incorporado SÍ(sólo en el VARIA230V y VARIAT)
Grado de protección IP 20
* con carrera preajustada de 300 mm
ApricolorVARIA230V - ApricolorVARIA T - ApricolorVARIA24V
E
2
1
Tab. A

- 11 -
c. El actuador se suministra con una carrera de 300 mm preajustada.
La carrera puede modificarse de la forma indicada al párr. 3.
d. Montar el actuador en el soporte ref.10 .
Cerrar el cierre ejerciendo una presión que asegure la estanquei-
dad de las juntas. Enroscar el perno delantero
ref.2 de la cadena
provisto de tuerca con arandela dentada ref.7 y regular la posición
cerca de la conexión ref.11 o del estribo ref.12 .
Fijar la cadena introduciendo el perno ref.3 .
IMPORTANTE! bloquear la posición del perno delantero 2 mediante
la tuerca y arandela
ref.7 .
e.Bloquearelactuadorenelsoporteref.10introduciendolaespiga ref.5 .
Hacer una prueba de funcionamiento para asegurarse de que el
actuador alcanza correctamente las posiciones de activación del
final de carrera sin obstáculos.
NOTA: El actuador se suministra en la posición de final de carrera
en cierre (cadena completamente recogida).
Regulación de la carrera (fig.3 o 6)
Para modificar la carrera de la cadena de actuador hay que
realizar la conexión eléctrica (ver párrafo 4).
1. Abrir la portezuela
ref.15 .
2. Conectar eléctricamente el actuador para individualizar la inser-
ción de regulación carrera
ref.16 (en plástico) sobra la cadena y
extraerlo mediante un destornillador delgado.
3. Sacar una longitud A de la cadena, correspondiente a la carrera
C deseada, según indicado en la
Tab.B .
Ejemplo: cadena A = 0 carrera = 90 mm.
4. Introducir la inserción de regulación de la carrera
ref.16 .
5. Volver a cerrar la portezuela
ref.15 .
Nota: para la aplicación en cierres abatibles
se recomienda una regulación de la carrera
antes de la instalación, según la apertura de
la ventana.
ATENCIÓN! Comprobar el perfecto funcio-
namiento del final de carrera de apertura y
de cierre para evitar posibilidades de daño
en el motor.
Regulación de la carrera en cierres
proyectables
Determinar los datos H, Py Cde la ventana.
Calcular la fuerza Fnecesaria para la aper-
tura según la siguiente fórmula.
El valor Fcalculado debe ser igual o inferior al de la tabla al lado
en correspondencia con el valor recorrido cadena Cutilizado para
el cálculo. Si eso es mayor, es necesario reducir el recorrido de la
cadena hasta obtener un valor aceptable. NB:
Es posible regular el recorrido de la cadena
a valores intermedios entre los indicados en
la tabla.
NB: para ventanas abatibles, la fuerza ejerci-
tada por el operador es siempre 300 N.
3
ApricolorVARIA230V - ApricolorVARIA T - ApricolorVARIA24V
E
Conexión eléctrica (fig. 7 y 9)
Asegurarse de que la instalación eléctrica es conforme a
las normas vigentes.
ATENCIÓN!Desconectarlaalimentacióneléctricaantesderea-
lizar las conexiones. Peligro de lesión o muerte por electrocución.
ADVERTENCIA: Instalar siempre antes de la línea de mando del actua-
dor un interruptor general de alimentación omnipolar con 3 mm. De
apertura mínima de los contactos y activación diferencial de 0,030 A.
IMPORTANTE para
VARIA 230V y VARIA T : la protección térmica del
motor es una sonda de control de la temperatura de los devanados del
motor eléctrico. Para una protección eléctrica adecuada, alimentar el
motormedianteuninterruptormagnetotérmicoconeltérmicocalibrado
a 0,8 A y el magnético a 6 A.
Controlar la exacta sección de los cables de alimentación cuyas
dimensiones dependen de la absorción del actuador.
Desenroscar los dos tornillos ref.17-fig.7 .
 La conexión eléctrica tiene que realizarse como se indica en la fig.9 .
Nota: Para laseguridad dela instalaciónse recomiendautilizar un
pulsador sinretención(presencia hombre)o bienla alimentacióna
tiempo durante el tiempo necesario para la maniobra.
IMPORTANTEUtilizarelmando“presenciahombre“cuandolaven-
tana se encuentre a una altura inferior a 2,5 m del suelo.
Advertencias y operaciones finales de la instalación
Es necesario colocar, cerca del marco, una placa adhesiva
come sigue: «ATENCIÓN PARTES EN MOVIMIENTO».
 Al final del trabajo el encargado de la instalación debe
comprobar la instalación y el correcto funcionamiento del equipo
Debe realizar el análisis de los riesgos y, de ser necesario, ha de
tomar las debidas medidas correctivas y aplicar las señalizaciones
previstas por las normas vigentes para localizar las zonas peligrosas.
El instalador debe proporcionar al usuario del equipo todas las
informaciones relativas al funcionamiento del sistema y las adver-
tencias para la seguridad.
ADVERTENCIAS:
No tocar la cadena durante su movimiento.
 No entrar en el radio de acción de la ventana durante su movimiento.
Mantenimiento
Nota:Encargardelmantenimientoapersonalespecializado,
de acuerdo con las normas vigentes.
Utilizar recambios originales.
Para evitar peligros de fulguración por corriente eléctrica quiten
la alimentación a la línea de mando antes de intervenir en los
actuadores o en la instalación.
Se recomienda realizar pruebas periódicas para comprobar el
correcto funcionamiento de la instalación con intervalos no supe-
riores a los 6 meses.
Comprobar todos los años el buen estado de las bisagras, la
correcta fijación del enganche en el marco y el estado general del
cierre. Para un perfecto funcionamiento se recomienda lubricar la
cadena con una grasa spray de silicona.
Cambiar las partes que estén gastadas.
Comprobar que el cable de alimentación no resulte dañado.
ATENCIÓN : en el caso en que el cable de alimentación resulte
dañado, la sustitución debe ser efectuada por el constructor o su
Servicio Técnico o de todas maneras por personal calificado de
igual manera, para prevenir cualquier riesgo.
No realizar intervenciones en el actuador, no abrir o desmontar partes
delactuador. Encasode anomalíasconsultarnuestro ServicioTécnico.
Eliminación de los componentes
Los componentes, en especial las baterías y equipos elec-
trónicos, NUNCA deben abandonarse en el ambiente - La
ELIMINACIÓN de baterías y equipos usados debe realizarse
de conformidad con las normativas en vigor en el país donde estén
instalados (CEE DIRECTIVA RAEE 2002/96/CE).
5
4
6
7
C
(mm) F (N)
250 200
300 150
350 100
400 80
Tab. B
A (mm) C (mm)
0 90 (min)
13 103
25 115
38 128
51 141
64 154
76 166
89 179
102 192
115 205
127 217
140 230
153 243
166 256
178 268
191 281
204 294
217 307
229 319
242 332
255 345
268 358
280 370
293 380
* 400
(max)
* Sin inserción
F
H
P
C
F = P/2 x C/H x 10
H= altezza serramento (mm)
P= peso dell’anta (Kg)
C= corsa della catena (mm)
F= forza necessaria in apertura (N)

- 12 -

- 13 -
6
1
APPLICAZIONE A SPORGERE - TOP-HUNG OUTWARD OPENING
APPLICATION A PROJECTION - KLAPPFENSTER - CIERRES PROYECTABLES
2 5
APPLICAZIONE A VASISTAS - BOTTOM-HUNG APPLICATION
APPLICATION ABATTANTE - KIPPFENSTER - CIERRES ABATIBLES
3
11
3
7
11
1
6
27
3
2
M
10
5
!
15
8
16
!
15
A
8
16
4
13
6
1
11
3
2
7
10
5
4
M
12
6
1
14
10
4
5
34
2
7
M
!
7
12
7
32
12
1
2
3
10
14
5M

- 14 -
ApricolorVARIA230V ApricolorVARIA T
1 2 3
4
5
1 2 3
4
5
6
7
Scheda APRICOLOR VARIA 230V
APRICOLOR VARIA 230V card
Carte APRICOLOR VARIA 230V
Karte APRICOLOR VARIA 230V
Tarjeta APRICOLOR VARIA 230V
3 4 5 a b
Chiude Apre Comune Pulsante Apre/Chiude Int. Generale
Close Open Common Open/Close button Main switch
Fermer Ouvrir Commun Bouton Ouvrir/Fermer Int. général
Zu Auf Gemeins. Leiter Taster Auf/Zu Hauptschalter
Cierra Abre Común Pulsador Abre /Cierra Int. General
Nota: Sezione fili > 1 mm2
Note: Wire cross-section > 1 mm2
Nota: Section des fils > 1 mm2
Hinweis: Leiterquerschnitt > 1 mm2
Nota: Sección hilos > 1 mm2
Collegamento elettrico APRICOLOR VARIA 230V
APRICOLOR VARIA 230V electrical connections
Raccordement électrique APRICOLOR VARIA 230V
APRICOLOR VARIA 230V Electroanschluß
Conexión eléctrica APRICOLOR VARIA 230V
a
b
APRICOLOR VARIA T 1
230V / 50Hz
VARIA T 3 APRICOLOR VARIA T 2
1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7
9
*Ponticellare i morsetti 5 e 6 nel VARIA T 1
Connect the terminals 5 and 6 of VARIA T 1
Ponter les bornes 5 et 6 du VARIA T 1
Überbrücken die Klemmen 5 und 6 im VARIA T 1
Puntear los bornes 5 y 6 en el VARIA T 1
Nota: Sezione fili > 1 mm2
Note: Wire cross-section > 1 mm2
Nota: Section des fils > 1 mm2
Hinweis: Leiterquerschnitt > 1 mm2
Nota: Sección hilos > 1 mm2
7
APRICOLOR VARIA 230V
8
9
Scheda APRICOLOR VARIA T
APRICOLOR VARIA T card
Carte APRICOLOR VARIA T
Karte APRICOLOR VARIA T
Tarjeta APRICOLOR VARIA T
Collegamento elettrico APRICOLOR VARIA T
APRICOLOR VARIA T electrical connections
Raccordement électrique APRICOLOR VARIA T
APRICOLOR VARIA T Electroanschluß
Conexión eléctrica APRICOLOR VARIA T
7
APRICOLOR VARIA T
8
9
17
8
3 4 5 a b
Chiude Apre Comune Pulsante Apre/Chiude Int. Generale
Close Open Common Open/Close button Main switch
Fermer Ouvrir Commun Bouton Ouvrir/Fermer Int. général
Zu Auf Gemeins. Leiter Taster Auf/Zu Hauptschalter
Cierra Abre Común Pulsador Abre /Cierra Int. General
9
123
45
a
b
8
17

- 15 -
ApricolorVARIA24V
9
Nota: Sezione fili > 1,5 mm2
Note: Wire cross-section > 1,5 mm2
Nota: Section des fils > 1,5 mm2
Hinweis: Leiterquerschnitt > 1,5 mm2
Nota: Sección hilos > 1,5 mm2
Collegamento elettrico APRICOLOR VARIA 24V
APRICOLOR VARIA 24V electrical connections
Raccordement électrique APRICOLOR VARIA 24V
APRICOLOR VARIA 24V Electroanschluß
Conexión eléctrica APRICOLOR VARIA 24V
123 4
+-
(-) (+)
apre/open/ouvre/auf/abre
chiude/close/ferme/zu/cierra
9
1 2 3
4
8
Scheda APRICOLOR VARIA 24V
APRICOLOR VARIA 24V card
Carte APRICOLOR VARIA 24V
Karte APRICOLOR VARIA 24V
Tarjeta APRICOLOR VARIA 24V
7
APRICOLOR VARIA 24V
17
8

Aprimatic S.p.A.
via Leonardo da Vinci, 414
40059 Villa Fontana di Medicina - Bologna - Italia
Tel. [phone] - fax [phone]
[email protected] - www.aprimatic.com
