AQUA FORTE INVERSMART User manual

INVERSMART
INVERTER ZWEMBAD WARMTEPOMP
Handleiding

Inhoudsopgave
A. Voorwoord 1
B. Veiligheidsvoorschriften 2
1. Waarschuwing 2
2 Let op 3
3. Veiligheid 3
C. Over uw warmtepomp 4
1. Transport 4
2. Accessoires 4
3. Functies 4
4. Werking en bereik 5
5. Introductie van diverse modi 5
6. Technische parameters 5
7. Afmetingen 6
D. Installatie handleiding 7
1. Installatie herinnering 8
2. Bedrading 10
3. Elektrisch schakelschema 10
4. Referenties voor de apparaatbescherming en kabelspecificaties 10
E. Bedieningshandleiding 11
1. Belangrijke functies 11
2. Temperatuurweergave 11
3. Bedieningsinstructie 11
F. Testen 14
1. Inspecteer de warmtepomp voor gebruik 14
2.Kennisgeving en methode van lekkagedetectie 14
3. Test 14
G. Onderhoud 15
H. Probleemoplossing voor veelvoorkomende fouten 16
I. Waterpomp aansluiting 17
J. Wi-Fi werking 21

1
A. Voorwoord
Allereerst willen we u bedanken voor het kiezen van onze Inverter zwembad warmtepomp. Deze
warmtepomp is ontworpen voor een stillere en energiezuinige werking. Het is een ideale manier van een
milieuvriendelijke zwembadverwarming.
We hopen dat u veel plezier aan onze warmtepomp beleeft.

2
B. Veiligheidsvoorschriften
Belangrijke veiligheidsberichten vindt u in deze handleiding en op uw warmtepomp.
Gelieve altijd de veiligheidsinstructies te lezen en na te leven.
Milieuvriendelijk R32-koelmiddel wordt gebruikt voor deze warmtepomp
1. Waarschuwing
Het WAARSCHUWING teken geeft gevaar aan. Het vestigt de aandacht op
een procedure of handeling die, indien deze niet correct uitgevoerd of
nageleefd is, kan leiden tot persoonlijk letsel of letsel aan derden. Deze
tekens zijn zeldzaam, maar uiterst belangrijk.
a. Houd de warmtepomp uit de buurt van vuur.
b. De warmtepomp moet in een goed geventileerde ruimte worden geplaatst, binnen
of in een gesloten ruimte is niet toegestaan.
c. Reparatie en/of verwijdering moet worden uitgevoerd door opgeleid
onderhoudspersoneel.
d. Voorafgaand aan het verlijmen schoonmaken. Verlijmen kan alleen worden
uitgevoerd door professioneel personeel.

3
2. Let op
a. Lees de volgende instructies voor installatie, gebruik en onderhoud.
b. Installatie mag alleen worden uitgevoerd door professioneel personeel in overeenstemming met
deze handleiding.
c. Na installatie moet er een lekkagetest worden uitgevoerd.
d. Plaats geen spullen in de buurt van het inlaat- of uitlaatgebied, die de luchtstroom kunnen blokkeren.
Anders wordt het rendement van de warmtepomp verlaagd of stopt deze zelfs.
e. Stel de juiste temperatuur in om een comfortabele watertemperatuur te krijgen en om oververhitting
of onderkoeling te voorkomen.
f. Installeer warmte-isolerende isolatie op de leidingen tussen het zwembad en de warmtepomp om het
verwarmingseffect te optimaliseren. Zorg er daarnaast voor dat uw zwembad afdekking heeft.
g. Aansluitingen/leidingen van het zwembad naar de warmtepomp moeten ≤10m lang zijn.
h. Gebruik geen andere methodes om het ontdooiproces te versnellen of de bevroren delen te reinigen
dan de door de fabrikant aanbevolen methodes.
i. Neem contact op met het dichtstbijzijnde servicecentrum als reparatie nodig is. Het reparatieproces
moet strikt in overeenstemming zijn met de handleiding. Alle reparaties door niet-professionals zijn
verboden.
j. Om brand te voorkomen, gebruik of bewaar geen brandbare gassen of vloeistoffen in de nabijheid
van de warmtepomp (zoals verfverdunner, verf en brandstof).
3. Veiligheid
a. Houd de hoofdvoedingsschakelaar ver weg van kinderen.
b. Herstart de warmtepomp wanneer er een stroomstoring optreedt en deze weer is verholpen.
c. Schakel de netspanning tijdens storm en onweer uit. Dit om schade aan de warmtepomp te
voorkomen die wordt veroorzaakt door de bliksem.
d. Voor het onderhoud of de reparatie met R32 gas moet door een specialist worden uitgevoerd, om
de kans op risico’s te minimaliseren.
e. Installatie en reparatie dient te worden uitgevoerd in een goed geventileerde ruimte.
f. Wanneer het R32 gas gedurende de installatie lekt, moeten alle werkzaamheden direct gestopt
worden en uw leverancier worden gebeld.

4
C. Over uw warmtepomp

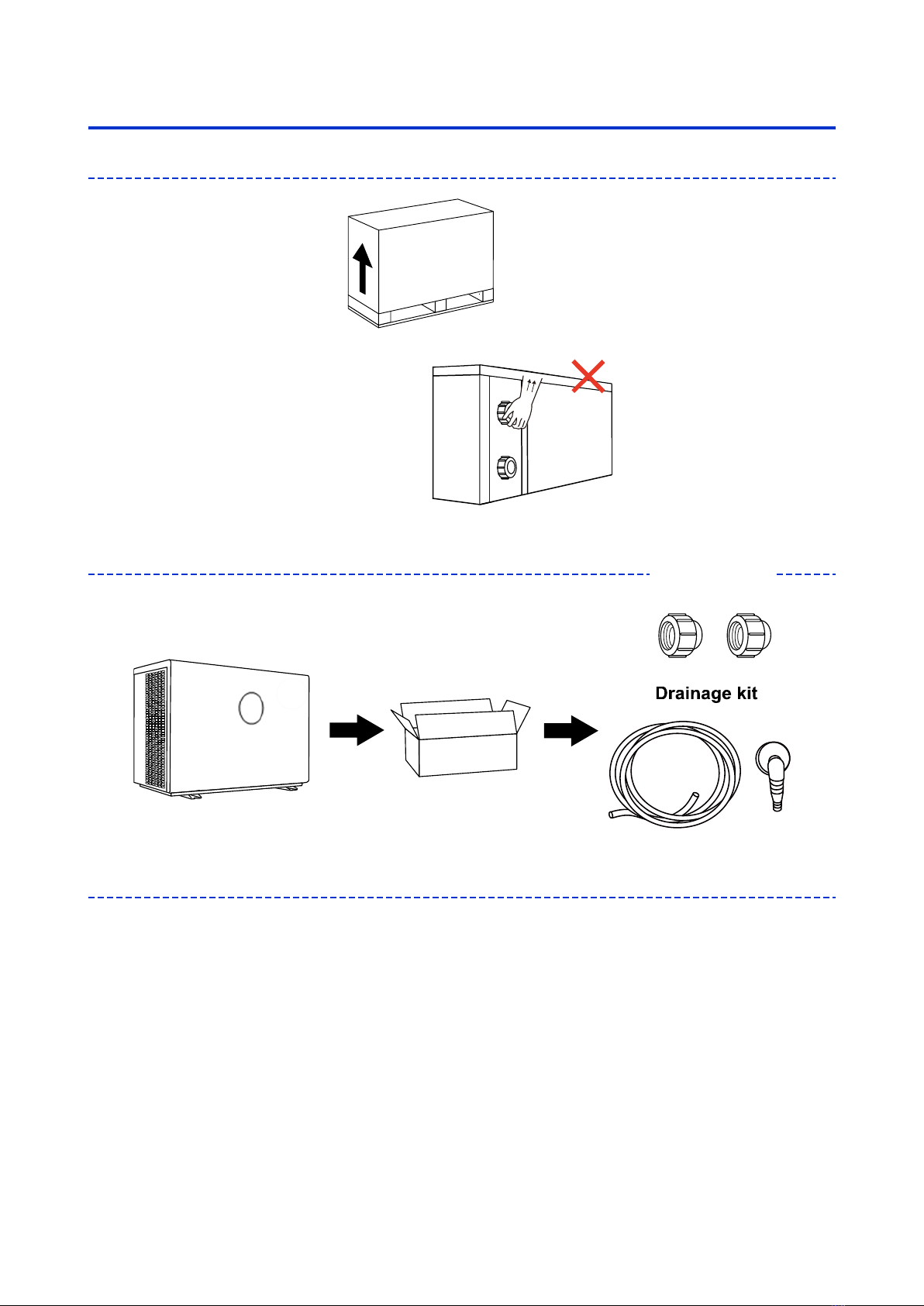

1. Transport
a. Altijd rechtop vervoeren.
b. Niet aan de koppeling optillen
(wanneer dit wel wordt gedaan kan de titanium
warmtewisselaar worden beschadigd)
2. Accessoires
3. Kenmerken
a. DC Twin-rotary inverter compressor van Mitsubishi
b. DC borstelloze ventilatormotor
c. EEV Technology
d. Snelle omgekeerde ontdooicyclus met de Saginomiya 4-weg klep
e. High-efficiency titanium warmtewisselaar
f. Gevoelige en nauwkeurige temperatuurregeling en watertemperatuurweergave
g. Hoge en lage drukbescherming
h. Volledige bescherming op het elektrisch systeem
Koppeling

5
4. Werking en bereik
Stel de watertemperatuur efficiënt en economisch in om de gebruiker te voorzien van comfort en plezier.
a. Bereik luchttemperatuur: -5℃～43℃
b. Instelbereik verwarmingstemperatuur: 18℃～40℃
c. Instelbereik koeltemperatuur: 12℃～30℃
De warmtepomp geeft de beste prestaties bij een luchttemperatuur tussen 15℃en 25℃
5. Introductie van de verschillende modi
a. De warmtepomp heeft 2 modi: Boost en Silence.
b. Ze hebben verschillende sterktes onder verschillende omstandigheden
6. Technische parameters
Mode
Modes
Kracht
Boost modus
Verwarmingscapaciteit: 20% tot 100%
Intelligente optimalisatie
Snelle opwarming
Stille modus
Verwarmingscapaciteit: 20% tot 80%
Geluidsniveau: 3dB (A) lager dan Boost-modus

6
Model
SC974
SC975
SC976
SC977
SC978
SC979
PRESTATIE VOORWAARDEN: Lucht 27°C/ Water 27°C/ Luchtvochtigheid 80%
Verwarmingscapaciteit(kW)
6.8
9.0
12.6
16.1
20.0
24.0
COP Bereik
13.5~6.3
14.0~6.5
14.0~6.4
15.0~6.5
15.0~6.5
14.5~6.4
Gemiddelde COP bij 50%
snelheid
9.2
9.0
9.5
9.6
9.3
9.6
PRESTATIE VOORWAARDEN: Lucht 15°C/ Water 26°C/ Luchtvochtigheid 70%
Verwarmingscapaciteit(kW)
5.0
6.5
9.0
11.0
14.0
16.2
COP Bereik
6.8~4.3
6.8~4.5
7.0~4.4
7.0~4.5
7.0~4.6
7.2~4.5
Gemiddelde COP bij 50%
snelheid
6.1
6.2
6.3
6.3
6.2
6.3
PRESTATIE VOORWAARDEN: Lucht 35°C/ Water 28°C/ Luchtvochtigheid 80%
Koelcapaciteit(kW)
3.3
4.4
5.9
7.8
9.9
11.3
TECHNISCHE SPECIFICATIES
Geadviseerd zwembad
volume(m3) *
15~30
20~50
30~60
40~75
50~90
60~110
Werking luchttemperatuur (℃)
-5℃~43℃
Stroomvoorziening
230V 1Ph
Nominaal ingangsvermogen (kW)
0.18~1.17
0.24~1.45
0.32~2.10
0.39~2.5
0.50~3.10
0.56~3.70
Nominale ingangsstroom (A)
0.79~5.10
1.05~6.40
1.40~9.00
1.70~10.70
2.18~13.30
2.45~16.10
Geluidsniveau bij 10m dB(A)
18.5~28.0
19.0~28.4
22.2~30.8
21.2~34.4
23.4~34.1
21.8~36.0
Geadviseerde flow (m³/h)
2~4
2~4
4~6
6~8
7~10
10~12
Wateraansluiting (mm)
50
Opmerkingen:
Deze warmtepomp kan normaal presteren bij luchttemperaturen tussen -5 ℃～+ 43 ℃, de efficiëntie
wordt niet gegarandeerd buiten dit bereik. Houd er rekening mee dat de prestaties en parameters van
de warmtepomp per omstandigheid kan verschillen.
Gerelateerde parameters kunnen zonder voorafgaande kennisgeving periodiek worden aangepast voor
technische verbetering. Raadpleeg het typeplaatje voor meer informatie.
7. Afmetingen

7
※ Bovenstaande gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Opmerking: In bovenstaande afbeelding vindt u de specificatiediagram van de zwembad warmtepomp,
geschikt voor de installatie en de technische lay-out. Het product kan ter verbetering periodiek worden
aangepast zonder voorafgaande kennisgeving.
D. Installatie handleiding
A
B
C
D
E
F
G
H
SC974
410
645
387
430
890
250
75
657
SC975
410
645
387
430
890
250
75
657
SC976
410
645
387
430
890
290
75
657
SC977
410
645
387
430
890
280
75
657
SC978
410
710
387
430
1060
320
75
657
SC979
410
710
387
430
1060
390
75
757
Naam
Afmeting(mm)
Model

8
1. Installatie herinnering
Alleen professionals mogen de warmtepomp installeren. Gebruikers zijn niet gekwalificeerd om de
warmtepomp zelf te installeren. De warmtepomp kan namelijk beschadigen, wat riskant is voor de
veiligheid van gebruikers.
a. Locatie en aansluiting waterleiding
De Inverter warmtepomp dient op een goed geventileerde locatie te worden geplaatst.
Voor 16 kW en kleinere modellen
Voor 20 kW en grotere modellen

9
1) De behuizing moet met bouten (M10) aan de betonnen fundering of beugels worden bevestigd. De
betonnen fundering moet stevig zijn; de beugel moet sterk genoeg zijn en met antiroest behandeld;
2) Zet geen producten in de buurt van het inlaat- of uitlaatgebied, die de luchtstroom kunnen blokkeren.

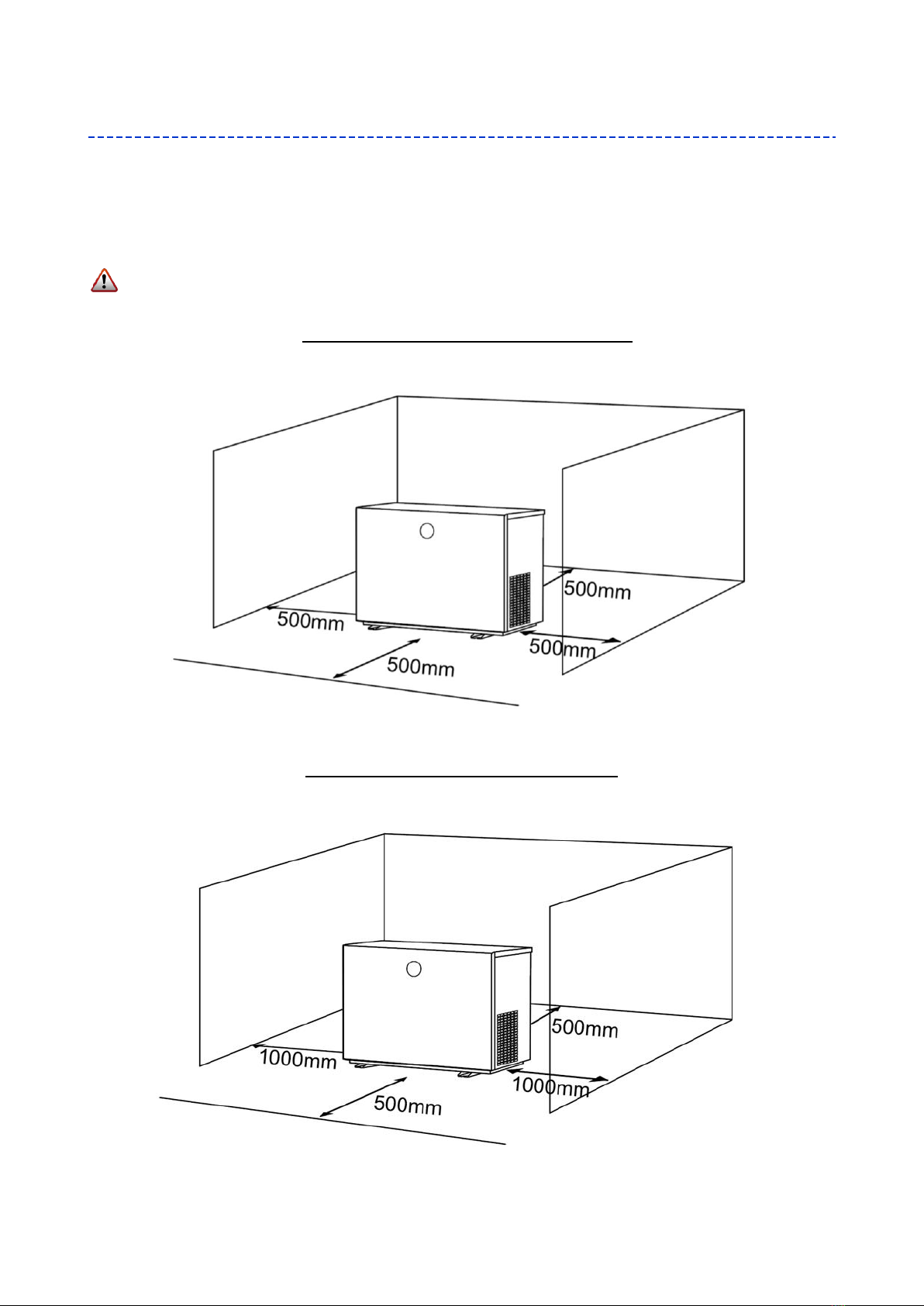

Zorg ervoor dat er geen barrière is binnen 50 cm achter de warmtepomp. Anders zal de efficiëntie
van de warmtepomp worden verminderd of zelfs stoppen;
3) De machine heeft een bijgevoegde pomp nodig (geleverd door de gebruiker). De aanbevolen
pompspecificatie flow: raadpleeg technische parameters, Max. opvoerhoogte 10m;
4) Wanneer de warmtepomp draait, komt er condenswater uit de bodem. Let hier op. Houd de afvoer
(accessoire) in het gat en klem deze goed vast. Sluit vervolgens een leiding aan om het
condenswater eruit te laten lopen.

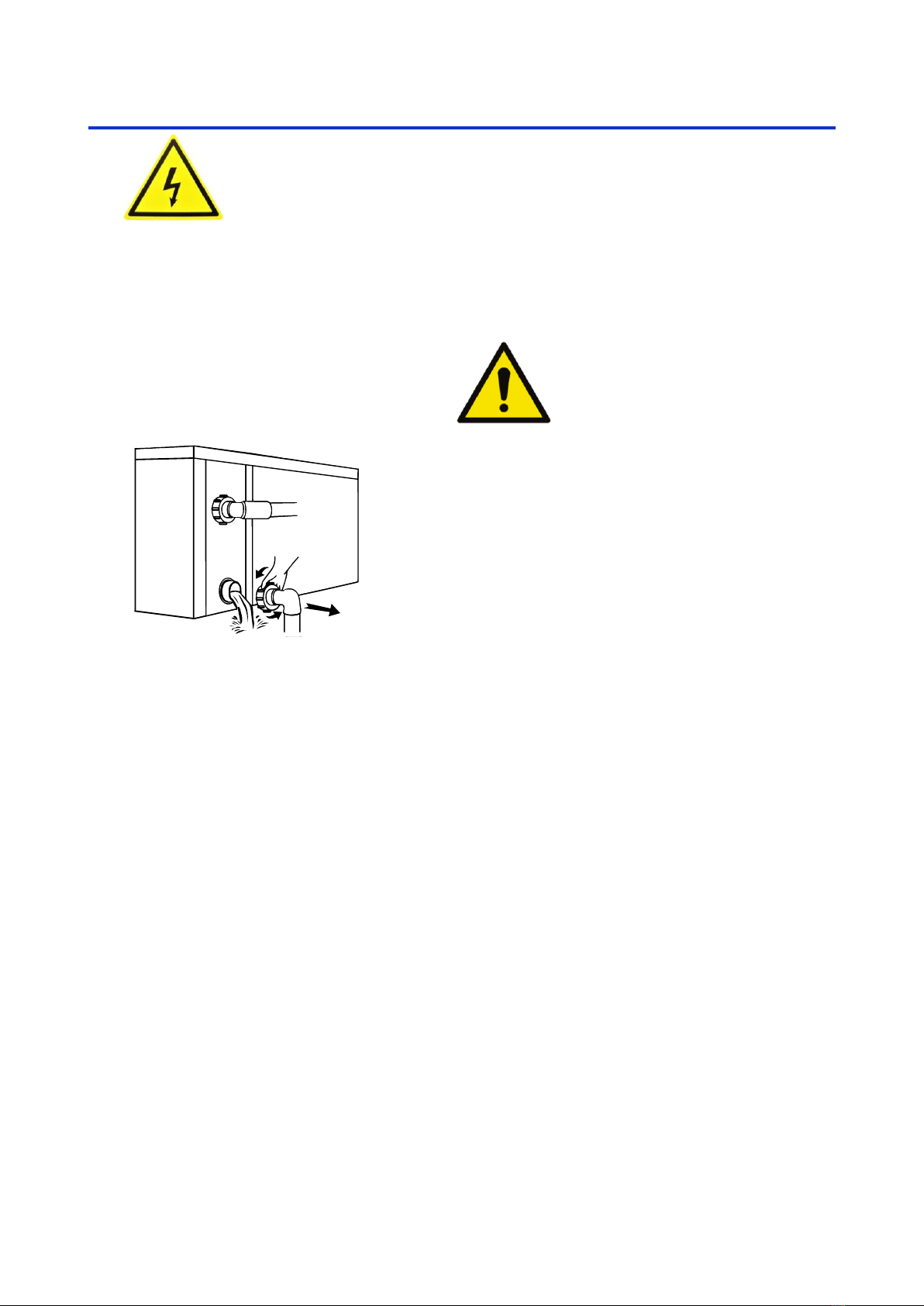

b . De inlaat- en uitlaatkoppelingen kunnen het gewicht van flexibele zwembadslang niet dragen. De
warmtepomp moet daarom worden aangesloten met rechte leidingen!

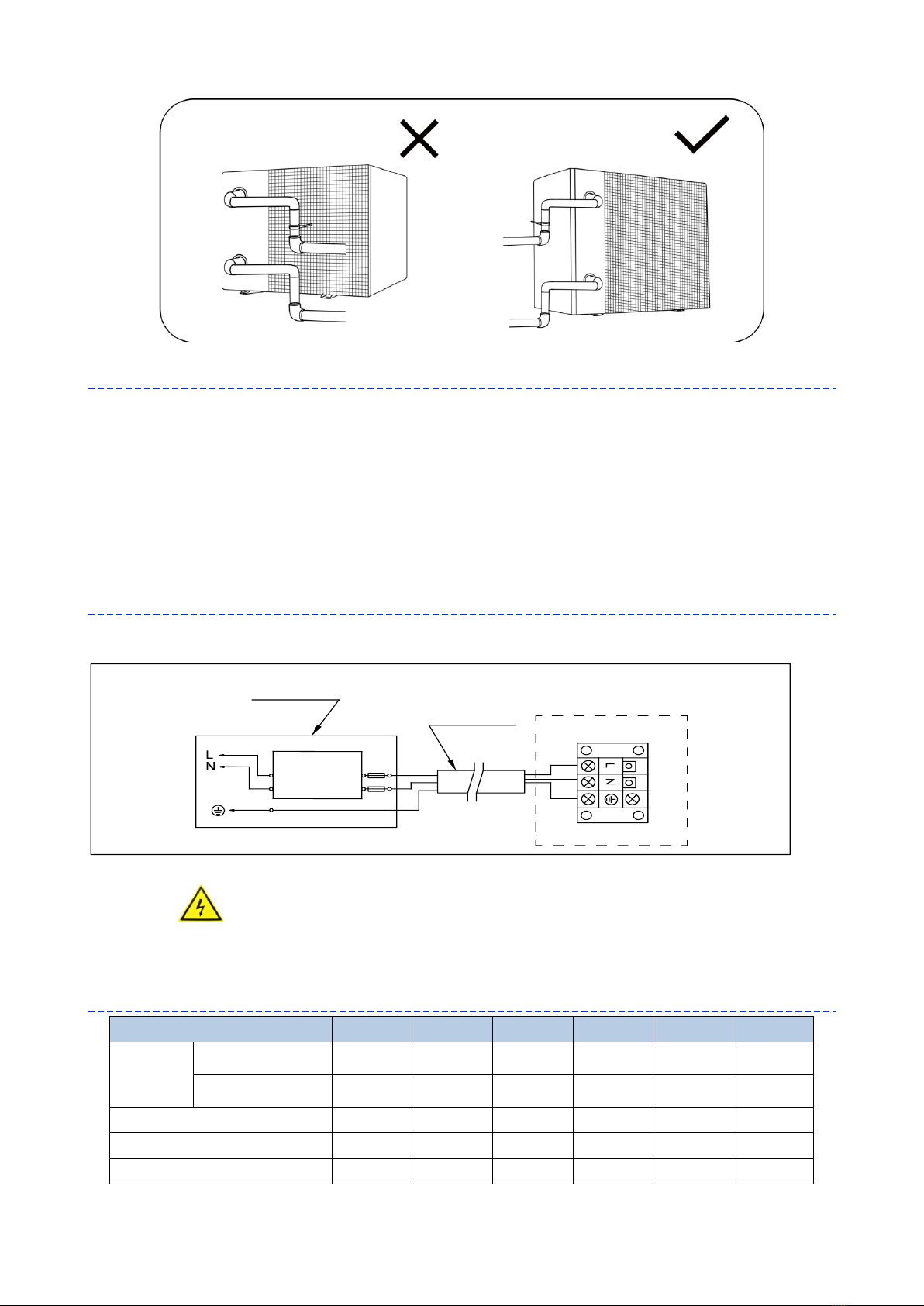

Installeer de waterleidingen NIET zo dat ze achter de verdamper van de warmtepomp lopen. Indien dit
niet kan worden vermeden, de leidingen afdekken met isolatieschuim.
Kraan waterafvoer
Kraan watertoevoer
By-pass
kraan
Zwembadpomp
Zwembad
Elektrolyse cel
Water
retour

10
2. Bedrading
a. Sluit de warmtepomp aan op de juiste voeding, de spanning moet overeenkomen met de nominale
spanning van de producten.
b. Aard de machine op de juiste manier.
c. De bedrading moet worden uitgevoerd door een professionele technicus, volgens het schakelschema.
d. Stel de lekbescherming in volgens de lokale code voor bedrading (lekstroom ≤ 30 mA).
e. De stroomkabel en de signaalkabel moeten ordelijk worden geïnstalleerd en elkaar niet beïnvloeden.
3. Elektrische bedrading
a. Voor voeding: 230V 50Hz
Let op: 1) Moet direct worden aangesloten, stekker is niet toegestaan.
2) De warmtepomp moet worden geaard.
4. Het beveiligen van het apparaat en kabelspecificaties
MODEL
SC974
SC975
SC976
SC977
SC978
SC979
Breker
Nominale stroom
(A)
9
10
13
18
21
24
Nominale resterende
stroom (mA)
30
30
30
30
30
30
Zekering (A)
9
10
13
18
21
24
Stroomkabel (mm2)
3x1.5
3x1.5
3x2.5
3x2.5
3x4
3x6
Signaalkabel (mm2)
3x0.5
3x0.5
3x0.5
3x0.5
3x0.5
3x0.5
Transformator (gebruiksklaar)
Aarding
Elektriciteit
230V 50Hz
Stroom
-onderbreker
zekering
elektriciteitskabel
Warmtepomp bedradingsschema

11
※ Bovenstaande gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Opmerking: de bovenstaande gegevens zijn aangepast aan een stroomkabel van ≤ 10 m .Als de
stroomkabel ＞10 m is, moet de draaddiameter worden vergroot. De signaalkabel kan worden verlengd
tot maximaal 50 meter .
E. Bedieningshandleiding
1. Belangrijkste functies
Symbool
Aanwijzing
Functie
AAN/UIT
Inschakelen / uitschakelen
Wi-Fi- instelling
Ontgrendelen/
Selectie verwarmen en
koelen
Automatisch opwarmen en koelen modus
Verwarmingsmodus
Koelingsmodus
Scherm vergrendelen/ontgrendelen
Snelheidsmodus
Twee modi om te schakelen
(Boost , Silence )
OMHOOG/OMLAAG
Temperatuur instellen en weergeven
2. Temperatuurweergave
Druk gedurende 5 seconden op en samen om de temperatuurweergave te wijzigen.
a. Celsius-weergave:

12
betekent 28℃
b. Fahrenheit-weergave (alleen het temperatuurnummer):
betekent 104℉
3. Bedieningsinstructie:
a. Schermvergrendeling
1) Druk 3 seconden op " " om het scherm te vergrendelen of ontgrendelen
2) Automatische vergrendelingsperiode: 30 seconden als er geen bewerking is
b. Inschakelen
Druk 3 seconden op “ ” om het scherm te ontgrendelen. Druk op “ ” om de machine aan
te zetten.
c. Temperatuurinstelling
Wanneer de machine aan staat, drukt u op " " en" " om de temperatuur in te stellen.
d. Boost/Stilte-modus
Druk op “ ” om te schakelen tussen boost-modus" ", stiltemodus" "
Kies de boost-modus " " voor de eerste verwarming.
e. Verwarming / koeling / Auto-modus (alleen modellen voor verwarming en koeling)
Druk op “ ” om te schakelen tussen verwarming ” ”, koeling ” ” en automodus ”
”.
Verwarmingsmodus “ ”: Instelbereik watertemperatuur (18-40 °C)
Koelmodus “ ”: Instelbereik watertemperatuur (12~30°C)
Automatische modus “ ”: Instelbereik watertemperatuur (12~40°C)
* Wanneer de waterinlaattemperatuur hoger is dan het instelpunt, start de automatische
koelmodus.
* Wanneer de waterinlaattemperatuur lager is dan het instelpunt, start de automatische
verwarmingsmodus.
f. Ontdooien

13
1) Automatisch ontdooien: wanneer de machine automatisch ontdooit, knippert " " en keert terug
naar de vorige werkmodus wanneer deze klaar is.
2) Handmatige ontdooiing: Om naar de modus voor geforceerd ontdooien te gaan, moet de compressor
langer dan 10 minuten werken. druk in de verwarmingsmodus tegelijkertijd op “ ” en “ ” op
de aanraakcontroller gedurende 5 seconden om geforceerd ontdooien te starten, ” ” knippert en het
ontdooien begint, “ ” stopt met knipperen en het ontdooien stopt.
(Opmerkingen: het interval tussen geforceerd ontdooien moet meer dan 30 minuten zijn.)
g. Wi-Fi-instelling
Wanneer het scherm is ingeschakeld, drukt u 3 seconden op " ", nadat " " heeft
geknipperd, gaat u naar de Wi-Fi-verbinding.
Verbind Wi-Fi op de mobiele telefoon en voer het wachtwoord in en bedien vervolgens de
apparatuur via Wi-Fi. Wanneer de APP met succes verbinding maakt met Wi-Fi， gaat " "
branden.
h. Statuscontrole uitvoeren
1) Druk 5 seconden op “ ” om de statuscontrole te starten.
2) Gedurende deze tijd toont het display het statussymbool “C0” en de bijbehorende waarde.
3) Wijzig de status via “ ” en “ ”, de corresponderende waarde verandert ook.
4) Druk op “ ” om de modus “Running Status Checking” te verlaten
5) Lopende statuscontroletabel:
Symbol
Content
Unit
C0
Aanvoer watertemperatuur
℃
C1
Outlet watertemperatuur
℃
C2
Omgevingstemperatuur
℃
C3
Uitlaattemperatuur
℃
C4
Buitenste spoelpijp temperatuur
℃
C5
Gas retour temperatuur
℃
C6
Binnenspiraal temperatuur
℃
C9
Radiator temperatuur
℃
C10
Elektronische expansieklep opening
P

14
F. Testen
1. Inspecteer de warmtepomp voor gebruik
a. De ventilatie werkt naar behoren en wordt niet belemmerd.
b. Het is verboden de koelleiding of componenten in een corrosieve omgeving te installeren.
c. Inspecteer de elektrische bedrading op basis van het elektrische bedradingsschema en de
aardaansluiting.
d. Check tweemaal dat de hoofdschakelaar van de warmtepomp uit staat.
e. Inspecteer de luchtinlaat en -uitlaat.
2. Lekkage detectie en werkwijze
a. Lekkagecontrole is verboden in een afgesloten ruimte.
b. Open vuur is verboden tijdens de lekinspectie. Een halogenide toorts (of een
andere detector die een open vlam gebruikt) mag niet worden gebruikt.
c. Lek detectievloeistoffen kunnen met de meeste koelmiddelen worden gebruikt.
Vermijd het gebruik van chloor omdat het chloor kan reageren met het koelmiddel, waardoor
de koperen buis wordt aangetast.
d. Maak de warmtepomp en haar buizen volledig schoon vóór de bevestiging. Bevestiging van
de warmtepomp kan alleen worden uitgevoerd door professioneel personeel.
e. Stop het gebruik bij gaslekkage en neem direct contact op met uw professionele dealer.
3. Testen
a. De gebruiker moet de pomp opstarten voordat de warmtepomp wordt opgestart. De warmtepomp
moet worden uitgeschakeld voordat de pomp wordt uitgeschakeld. Anders raakt de warmtepomp
beschadigd.
b. Controleer op waterlekkage voordat u de warmtepomp start. Stel de temperatuur in en zet de
warmtepomp aan.
c. Om de zwembad warmtepomp te beschermen, is de warmtepomp uitgerust met een vertraging. De
ventilator van de warmtepomp start namelijk 1 minuut eerder met draaien dan dat de
warmtecompressor start. De ventilator stopt 1 minuut later dan de compressor wanneer de
warmtepomp wordt uitgeschakeld.
d. Gelieve na het opstarten van de warmtepomp kort controleren of er geen ongewone geluiden uit
komen.

15
G. Onderhoud
In het winterseizoen wanneer u niet zwemt:
a. Zet de stoom uit om schade aan de warmtepomp te voorkomen.
b. Tap overtollig water uit de warmtepomp.
c. Bedek de warmtepomp wanneer deze niet in gebruik is.
d. Reinig deze machine met huishoudelijke schoonmaakmiddelen of schoon water, gebruik NOOIT
benzine, verdunners of soortgelijke schoonmaakspullen.
e. Controleer bouten, kabels en verbindingen regelmatig.
f. Indien reparatie nodig is, neem dan contact op met uw dealer.
g. Probeer niet zelf aan de apparatuur te werken. Onjuist gebruik kan gevaar veroorzaken.
h. In geval van risico moet een veiligheidsinspectie worden uitgevoerd voorafgaand aan onderhoud of
reparatie van warmtepompen met R32-gas.
Belangrijk:
Draai de wartel van de waterinlaat los
om het water uit de warmtepomp te
laten stromen
Wanneer het water in de warmtepomp
bevriest, kan de titanium warmtewisselaar
beschadigen.
Schakel de warmtepomp voor onderhoud
en schoonmaak altijd uit.

16
H. Trouble shooting bij veelvoorkomende fouten
1. Handleiding reparaties
-----------------------------------------------------------------------------------------------------------------------------------------
Waarschuwing:
a.Indien een reparatie nodig is, neem dan contact op met uw dealer in de buurt.
b.Vereisten voor servicepersoneel:
c.Elke persoon die betrokken is bij het werken aan het warmtepompcircuit moet in
het bezit zijn van een geldig certificaat van een erkende beoordelingsinstantie en
werkzaamheden aan warmtepompen mogen uitvoeren naar de geldende
beoordelingsspecificaties.
d. Ga niet zelf aan de apparatuur werken. Onjuist gebruik kan gevaar veroorzaken.
e. Houd u strikt aan de eisen van de fabrikant bij het opladen van R32-gas en onderhoud aan de
warmtepomp. Dit hoofdstuk richt zich op speciale onderhoudsvereisten voor
zwembadwarmtepomp met R32-gas. Raadpleeg de technische servicehandleiding voor
gedetailleerde onderhoudswerkzaamheden.
f. Maak de warmtepomp volledig schoon voor het aansluiten. Het aansluiten van de
warmtepomp kan alleen worden uitgevoerd door professionals.
2. Oplossen storingen & Codes
----------------------------------------------------------------------------------------------------------------------------------------
Storing
Reden
Oplossing
Warmtepomp werkt niet
Geen stroom
Wacht totdat de stroom het weer
doet
Schakelaar is uitgeschakeld
Schakel de stroom in
Zekering verbrand
Controleer en vervang de
zekering
De zekering is uitgeschakeld
Check en zet deze weer aan
Ventilator draait maar met
onvoldoende verwarming
Verdamper geblokkeerd
Verwijder de obstakels
Luchtuitlaat geblokkeerd
Verwijder de obstakels
3 minuten startvertraging
Wacht geduldig
Display op normaal, maar geen
verwarming
Temperatuurinstelling te laag
Stel de juiste temperatuur in
3 minuten start vertraging
Wacht geduldig
Wanneer bovenstaande oplossingen niet werken, neemt u dan contact op met uw installateur met
gedetailleerde informatie over uw model warmtepomp. Probeer de warmtepomp niet zelf te repareren.
Let op: Als de volgende omstandigheden zich voordoen, moet u de machine onmiddellijk stoppen en
onmiddellijk de stroomtoevoer onderbreken en contact opnemen met uw dealer:
- Onnauwkeurige schakelactie.
- De zekering is vaak kapot of de stroomonderbreker is gesprongen.
Bescherming & Storingscode

17
NO.
Display
Storingscode omschrijving
1
E3
Geen waterbescherming
2
E5
Voeding overschrijdt werkbereik
3
E6
Overmatig temperatuurverschil tussen inlaat- en uitlaatwater
(onvoldoende bescherming tegen waterstroom)
4
Eb
Omgevingstemperatuur te hoog of te laag
5
ed
Antivries herinnering
NO.
Display
Storingscode omschrijving
1
E1
Hoge drukbescherming
2
E2
Lage drukbescherming
3
E4
3 fase volgorde bescherming
4
E7
Waterafvoer temperatuur te hoog of te laag
5
E8
Hoge uitlaat temperatuur beveiliging
6
EA
Thermische beveiliging verdamper
7
P0
Communicatiefout controller
8
P1
Waterinlaat temperatuursensor defect
9
P2
Wateruitlaat temperatuursensor defect
10
P3
Gasuitlaatsensor defect
11
P4
Temeratuursensor fout verdamper spiraal
12
P5
Fout gastemperatuursensor
13
P6
Koelspiraal leidingtemperatuursensor defect
14
P7
Storingssensor omgevingstemperatuur
15
P8
Koelplaatsensor defect
16
P9
Spanningssensor fout
17
PA
Herstart geheugenfout
18
F1
Defect in compressormotor
19
F2
PFC module defect
20
F3
Compressorstart defect
21
F4
Compressor defect
22
F5
Overspanning inverter board
23
F6
Thermische beveiliging inverter board
24
F7
Spanningsbeveiliging
25
F8
Bescherming tegen oververhitting koelplaat
26
F9
Fout in ventilatormotor
27
Fb
Spanningsbeveiliging Power filter
28
FA
Overspanningsbeveiliging PFC module
I. Waterpomp aansluiting

18
Elektriciteitskabel
stroomonderbreker/zekering
(gebruiksklaar)
Aarding
Elektriciteit
230V~/50H
z
Waterpomp: 230V voltage, ≤500W capaciteit
Waterpomp
Waterpomp
stroomonderbreker/zekering
(gebruiksklaar)
Elektriciteit
230V~/50Hz
Aarding
Connector voor
afstandsbedieni
ng van klant
