Aqua Medic DC Runner 1.2 User manual

1
DC Runner 1.2 / 2.2 / 3.2 / 5.2 / 9.2
Bedienungsanleitung D
Regelbare 24-Volt-Förderpu pe für Meer- und Süßwasseraquarien
Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsprodukt entschieden. Sie ist speziell für
den aquaristischen Gebrauch ent ickelt und von Fachleuten erprobt orden.
AB Aqua Medic G bH
Ge erbepark 24, 49143 Bissendorf, Germany
__________________________ __________________________________________

2
1. Lieferu fang
•DC Runner – regelbare Förderpumpe mit 24 V Gleichstrom
•DC Runner Controller – vollautomatische Pumpensteuerung mit acht verschiedenen Stufen zur
Einstellung unterschiedlicher Förderleistungen.
•Elektronischer Sicherheitstransfor ator - AC 110 - 240 V / 50/60 Hz und 24 V DC
Ausgangsspannung
2. Eigenschaften
Die Magnetkreiselpumpen der Baureihe DC Runner besitzen einen gekapselten Synchronmotor. Alle
Materialien sind meer asserbeständig.
Die Pumpen erden mit 24 V Sicherheitsspannung betrieben, der Transformator ist im Lieferumfang
enthalten. Die Pumpen sind regelbar. Im Lieferumfang enthalten ist die Steuerung DC Runner
Controller. Hier können verschiedene Leistungsstufen zur Steuerung der Pumpe vorge ählt erden.
Die DC Runner sind zur Aufstellung unter Wasser und außerhalb des Wassers geeignet.
3. Technische Daten
Typ DC Runner
1.2
DC Runner
2.2
DC Runner
3.2
DC Runner
5.2
DC Runner
9.2
Stromversorgung
Pumpe:
24 V DC 24 V DC 24 V DC 24 V DC 24 V DC
Stromversorgung
Transformator:
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
Pumpenleistung: bis 1.200
l/Std.
bis 2.000
l/Std.
bis 3.000
l/Std.
bis 5.000
l/Std.
bis 9.000
l/Std.
max. Förderhöhe: bis 1,5 m bis 2,2 m bis 2,7 m bis 3,5 m bis 4,8 m
Leistungsaufnahme: max. 12
Watt
max. 20
Watt
max. 25
Watt
max. 50
Watt
max. 65
Watt
Anschluss
Saugseite:
25 mm / ¾” 25 mm / ¾” 32 mm / 1” 32 mm / 1” 40 mm / 1¼”
Anschluss
Druckseite:
20 mm 25 mm / ¾” 25 mm / ¾” 32 mm / 1” 40 mm / 1¼”
Schutzart: IP X8 IP X8 IP X8 IP X8 IP X8

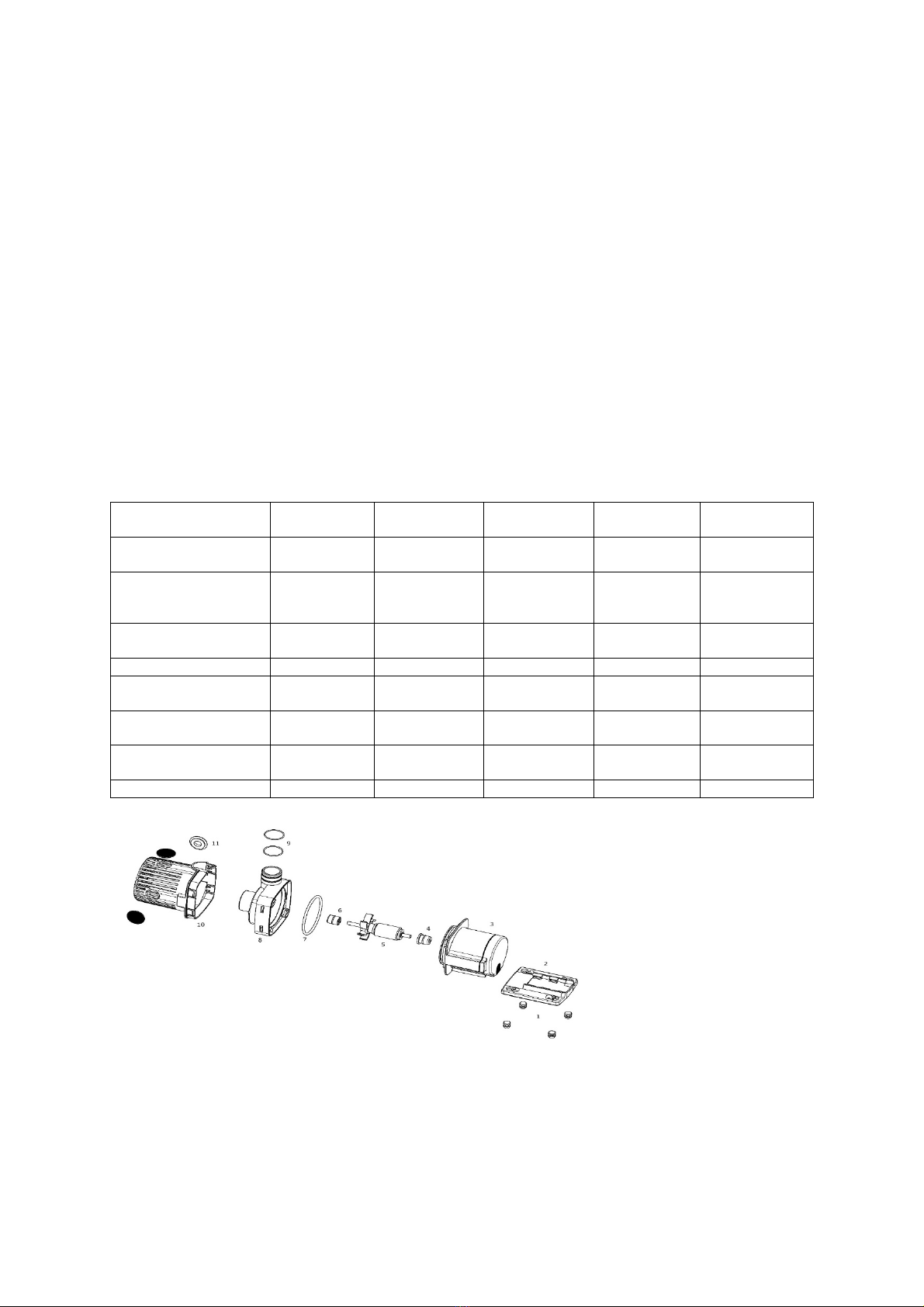

Abb. 1: Aufbau DC Runner 1.2
1. Gummifüße 7. Gehäusedichtung
2. Bodenplatte 8. Pumpenverschluss
3. Pumpenmotor 9. Dichtungen Druckstutzen
4. Hinteres Lager 10. Filterkorb
5. Flügelradläufer 11. Verschlussstopfen
6. Vorderes Lager

3

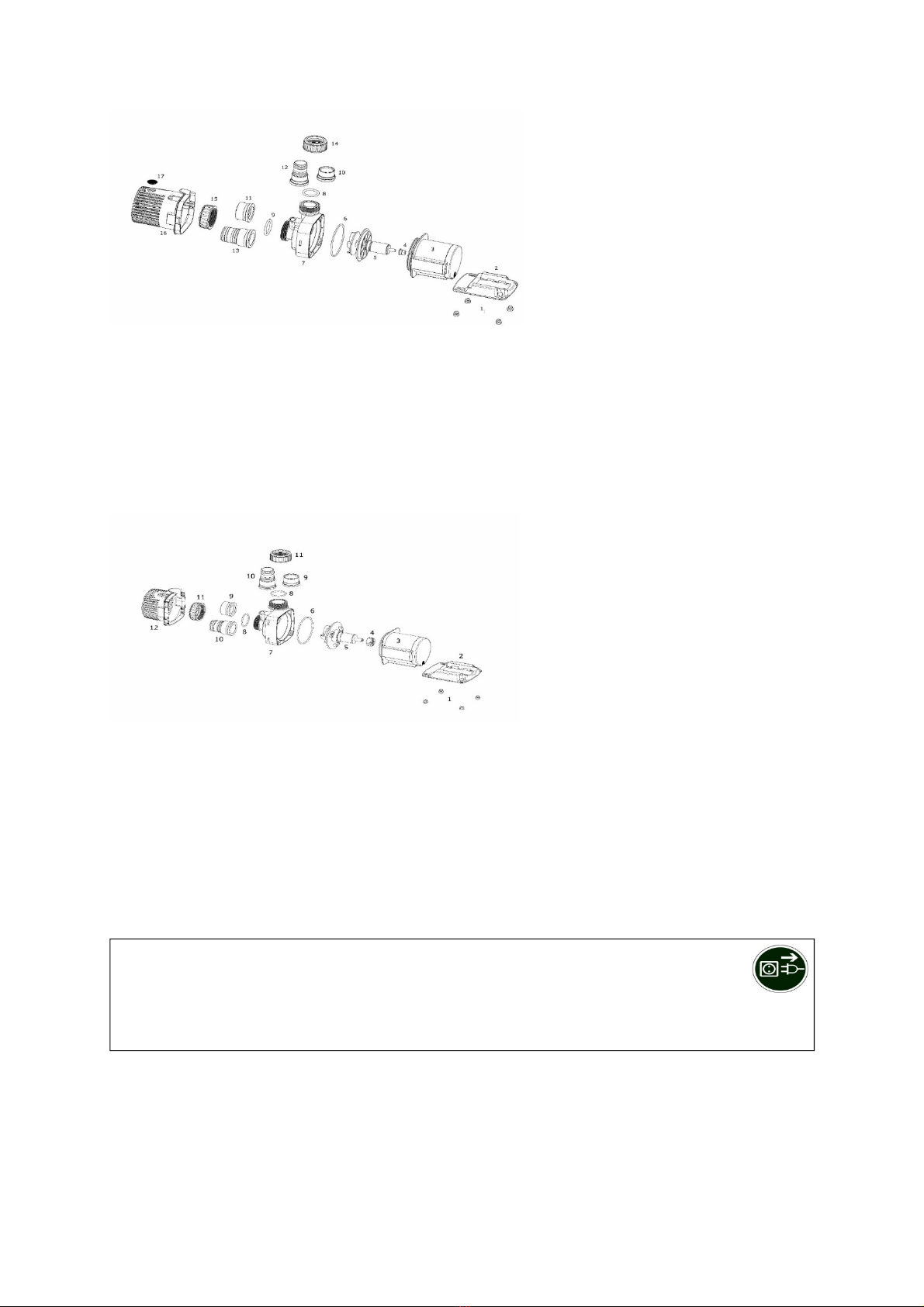

Abb. 2.: Aufbau DC Runner 2.2 + 3.2
1. Gummifüße 10. Klebemuffe D 25
2. Bodenplatte 11. Klebemuffe D 32
3. Pumpenmotor 12. Schlauchanschluss Druckseite
4. Hinteres Lager 13. Schlauchanschluss Saugseite
5. Flügelradläufer 14. Über urfmutter Druckseite
6. Gehäusedichtung 15. Über urfmutter Saugseite
7. Pumpenverschluss 16. Filterkorb
8. Dichtung Druckstutzen 17. Verschlussstopfen
9. Dichtung Druckstutzen
Abb. 3: Aufbau DC Runner 5.2 + 9.2
1. Gummifüße 5. Flügelradläufer 9. Klebemuffe D 32
2. Bodenplatte 6. Gehäusedichtung 10. Schlauchanschluss
3. Pumpenmotor 7. Pumpenverschluss 11. Über urfmutter
4. Hinteres Lager 8. Dichtung Druckstutzen 12. Filterkorb (nur DC Runner 5.2)
Verfügbare Ersatzteile: siehe .aqua-medic.de.
Die Pumpe darf ausschließlich it Wasser betrieben erden. Eine Aufstellung außerhalb des
Wassers ist möglich. Die max. Tauchtiefe beträgt 1 m.
4. DC Runner Controller
Zur Regulierung der Fördermenge ird der mitgelieferte Steuerungscomputer z ischen Netzteil und
Pumpe geschaltet. Man kann die Leistung mit den +/- Tasten verstellen, die je eilige Stufe ird per
Leuchtdiode angezeigt. Drückt man die Futtertaste „FEED“, stoppt die Förderung für zehn Minuten.
Sicherheitshinweise
Die Pumpe ist nur zur Ver endung in geschlossenen Räumen zugelassen. Bei
Arbeiten am Aquarium oder an der Pumpe Netzstecker ziehen.
Die Anschlussleitung und der Stecker der Pumpe dürfen nicht ersetzt erden. Bei
Beschädigung des Kabels darf die Pumpe nicht betrieben erden.

4
Nach 2 Minuten, in denen kein Wasser geflossen ist, schaltet der Controller automatisch ab. Um ihn
ieder in Betrieb zu nehmen, muss man den Stecker ziehen und dann ieder einstecken. Controller,
Stecker und Buchsen müssen vor Feuchtigkeit geschützt untergebracht erden.
0 - 10 V: Die Pumpen dürfen nicht mit einer Leistung unter 60% betrieben erden, da es dann zu
Ausfällen kommen kann. Kurze Pulsraten sind aufgrund der Anlaufverzögerung nicht möglich.
Drücken Sie die FEED-Taste, bis 4 LEDs (Abb. 4, Nr. 2) mittig aufleuchten, um die 0 - 10-V-Steckdose
zu aktivieren. Auf dieselbe Art kann der 0 - 10 V Ausgang ieder deaktiviert erden.

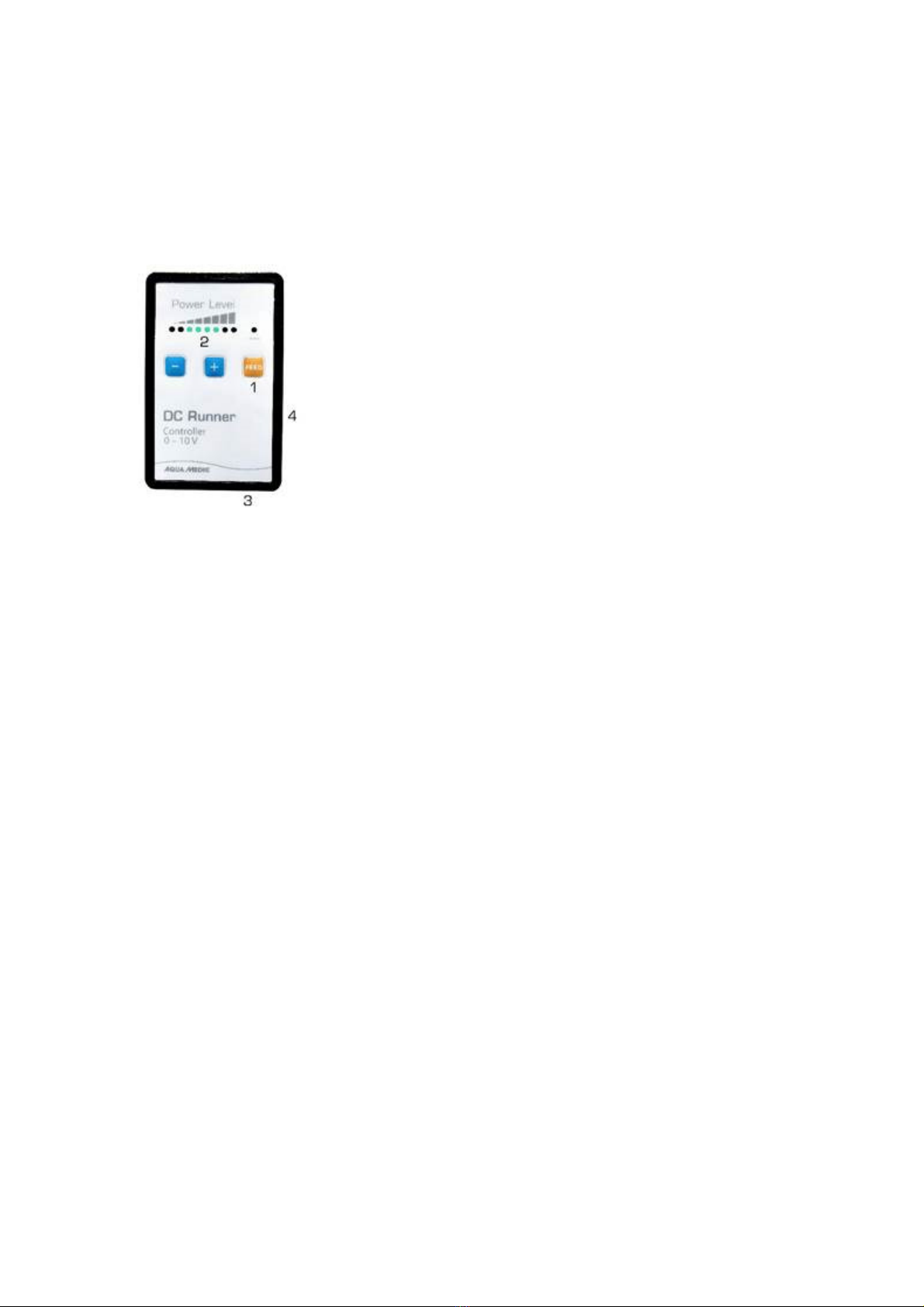

Abb. 4: DC Runner Controller
1. FEED-Taste 3. Netzanschluss
2. LED’s 4. 0 - 10-V-Steckdose
Indem man die Minus- und die FEED-Taste gemeinsam gedrückt hält, bis die LEDs einmal aufblinken,
kann die Tastatur des Controllers ge- oder entsperrt erden.
5. Wartung/Reinigung
Je nach Verschmutzung muss die Pumpe von Zeit zu Zeit gereinigt erden. Nach Drehen des Korbes
lässt sich dieser von der Pumpe abziehen, zuvor nimmt man jedoch die Bodenplatte ab. Danach lässt
sich der komplette Läufer herausziehen. Er kann unter fließendem Wasser gereinigt und ieder
eingebaut erden. Beim Zusammenbau ist darauf zu achten, dass die Keramikachse des Läufers in
die Buchse des je eiligen Lagers kommt.
6. Störungen
Die Pumpe läuft über lange Zeit artungsfrei, sofern sie vor Verschmutzung geschützt ird. Tritt
starke Geräuschent icklung auf, müssen der Ansaugkorb und der Propeller gereinigt oder Läufer und
Lager getauscht erden.
7. Garantie
AB Aqua Medic GmbH ge ährt eine 24-monatige Garantie ab Kaufdatum auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienach eis gilt der Original-Kaufbeleg. Während dieser
Zeit erden ir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen
(ausgenommen Frachtkosten). Im Fall, dass ährend oder nach Ablauf der Garantiezeit Probleme
mit Ihrem Gerät auftreten, enden Sie sich bitte an Ihren Fachhändler. Diese Garantie gilt nur für
den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei bestimmungsgemäßem
Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder unsachgemäße Behandlung,
Fahrlässigkeit, falschen Einbau so ie Eingriffen und Veränderungen, die von nicht autorisierten
Stellen vorgenommen urden.
AB Aqua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes entstehen.
AB Aqua Medic G bH - Gewerbepark 24 - 49143 Bissendorf/Ger any
- Technische Änderungen vorbehalten – 03/2018
Aktuelle Anleitungen stehen zum Do nload unter .aqua-medic.de bereit.

5

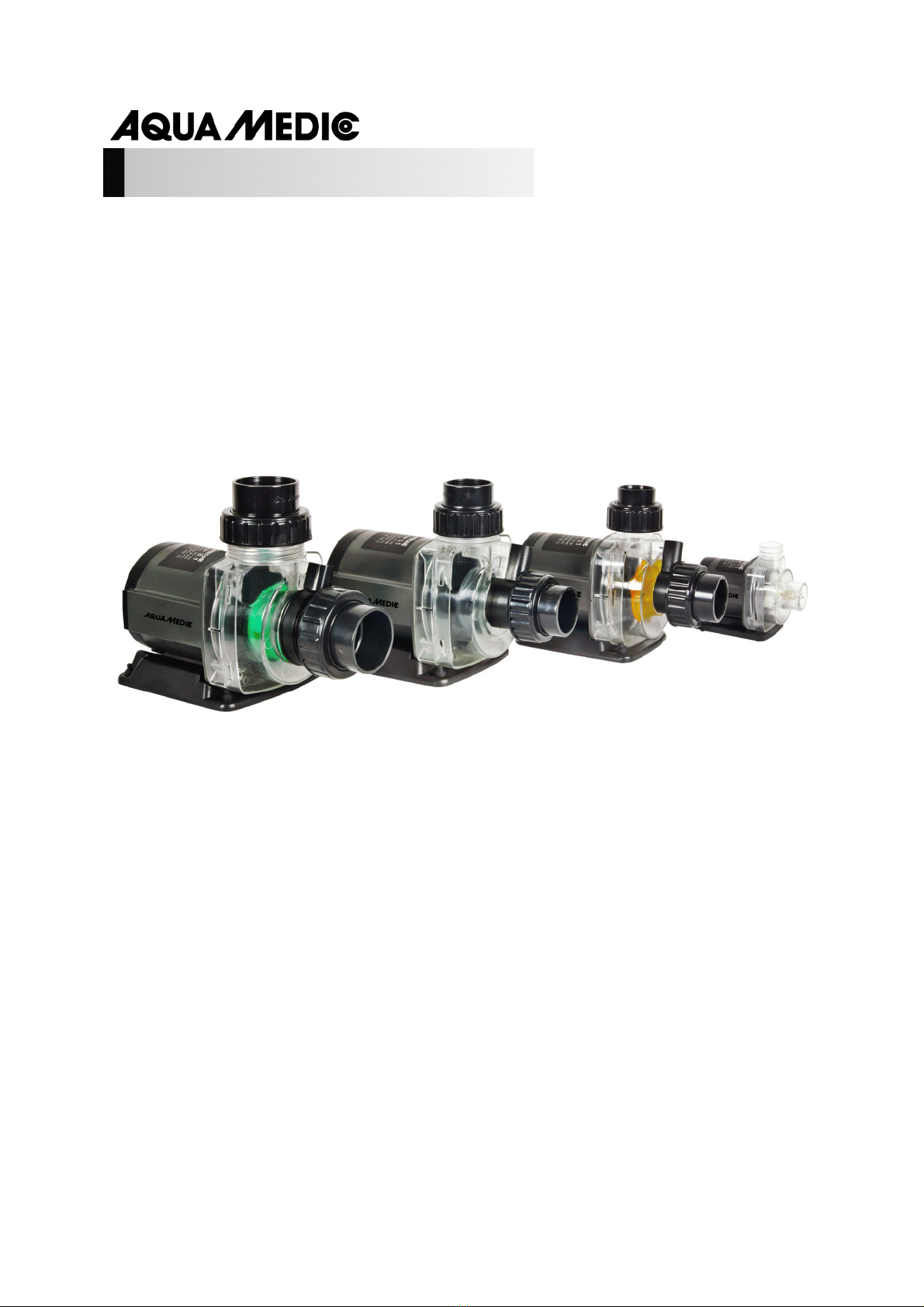

DC Runner 1.2 / 2.2 / 3.2 / 5.2 / 9.2
Operation Manual ENG
Adjustable circulation pu p for fresh and salt water aquaria
In purchasing this pump, you have selected a top quality product. It has been specifically developed
for aquarium use and extensively tested by experts.
AB Aqua Medic G bH
Ge erbepark 24, 49143 Bissendorf, Germany
__________________________ __________________________________________

6
1. Scope of delivery
•DC Runner - adjustable lo voltage circulation pump, 24 V DC
•DC Runner Controller – fully automatic pump control unit ith eight different levels for adjusting
the output.
•Electronic Safety Transfor er - Input: AC 110 – 240 V / 50/60 Hz, Output: 24 V DC
2. Features and Functionality
The DC Runner are magnetically coupled current pumps and have a fully encapsulated synchronous
motor. All materials are salt- ater resistant.
The pumps are operated at 24 V DC safety voltage, ith the transformer included. They are controlled
via DC Runner Controller hich allo s for running a variety of different levels.
The DC Runners are suitable for installation under ater and out of ater.
3. Technical Data
Type DC Runner
1.2
DC Runner
2.2
DC Runner
3.2
DC Runner
5.2
DC Runner
9.2
Po er supply
pump:
24 V DC 24 V DC 24 V DC 24 V DC 24 V DC
Po er supply
transformer:
110-240 V AC
/ 50/60 Hz
110-240 V
AC / 50/60 Hz
110-240 V
AC / 50/60 Hz
110-240 V
AC / 50/60 Hz
110-240 V
AC / 50/60 Hz
Pump
output:
up to 1,200
l/h
up to 2,000
l/h
up to 3,000
l/h
up to 5,000
l/h
up to 9,000
l/h
Max. head: up to 1.5 m up to 2.2 m up to 2.7 m up to 3.5 m up to 4.8 m
Po er
consumption:
max. 12 atts max. 20 atts max. 25 atts max. 50 atts max. 65 atts
Connection
suction side:
25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 32 mm / 1” 40 mm / 1¼”
Connection
pressure
side:
20 mm 25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 40 mm / 1¼”
Protection
rating:
IP X8 IP X8 IP X8 IP X8 IP X8

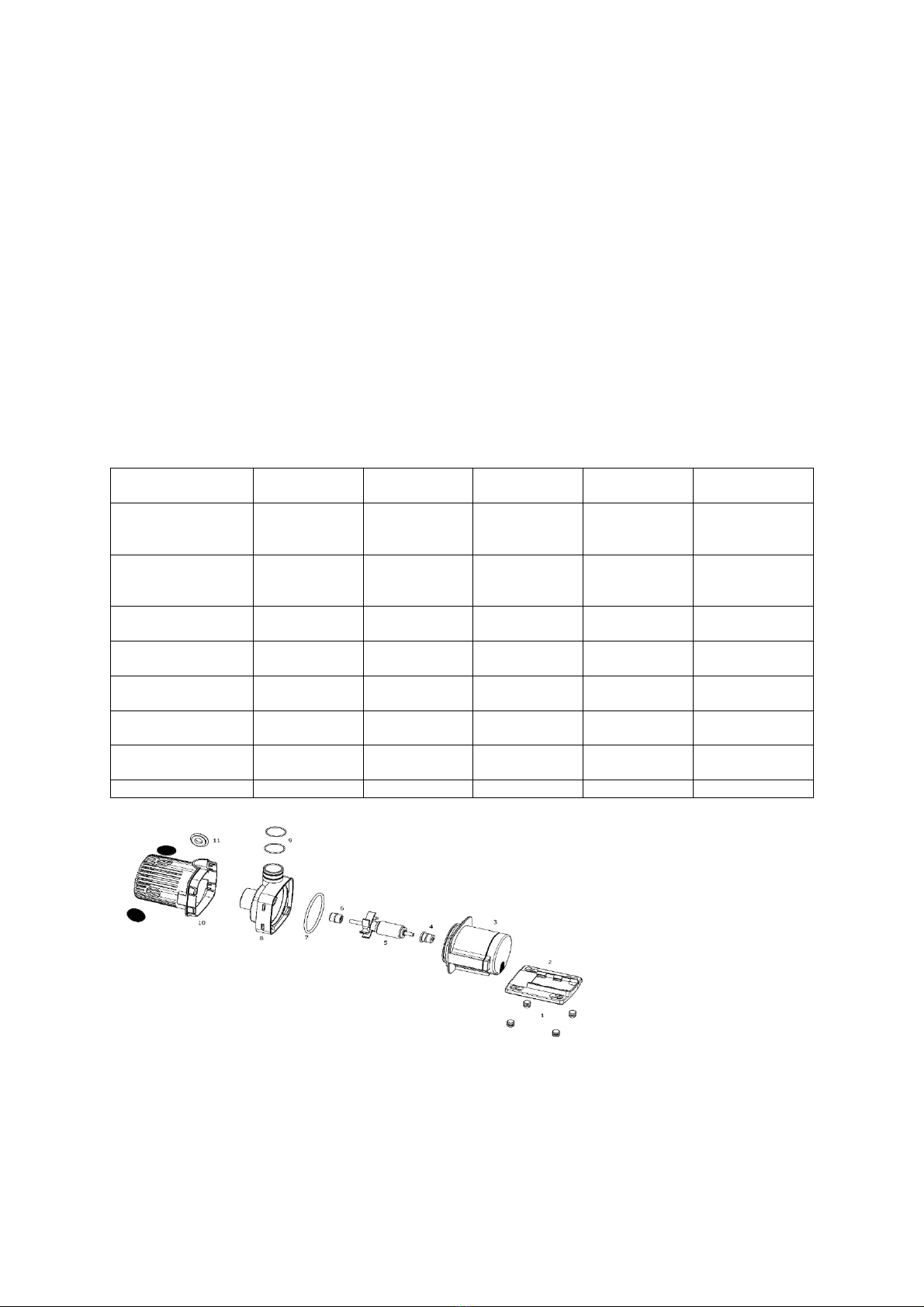

Fig. 1: DC Runner 1.2
1. Rubber feet 7. Housing’s sealing
2. Holding plate 8. Pump lock
3. Pump motor 9. Seals for pressure connections
4. Rear bearing 10. Filter basket
5. Impeller rotor 11. Sealing plug
6. Front bearing

7
Fig. 2: DC Runner 2.2 + 3.2
1. Rubber feet 10. Adhesive sleeve D 25
2. Holding plate 11. Adhesive sleeve D 32
3. Pump motor 12. Hose connection pressure side
4. Rear bearing 13. Hose connection suction side
5. Impeller rotor 14. Union nut pressure side
6. Housing’s sealing 15. Union nut suction side
7. Pump lock 16. Filter basket
8. Seal for pressure connections 17. Sealing plug
9. Seal for pressure connections
Fig. 3: DC Runner 5.2 + 9.2
1. Rubber feet 5. Impeller rotor 9. Adhesive sleeve D 32
2. Holding plate 6. Housing’s sealing 10. Hose connection
3. Pump motor 7. Pump lock 11. Union nut
4. Rear bearing 8. Seal for pressure 12. Filter basket (only DC Runner 5.2)
connections
Available spare parts: Please refer to .aqua-medic.de.
The pu p ay only be operated with water. An installation out of ater is possible. The max.
ater depth is 1 m / 40 in.
6. EcoDrift Control
4. DC Runner Controller
The included DC Runner Controller is s itched bet een po er supply and pump to adjust the output.
The po er can be adjusted by pressing the +/- buttons, the level is displayed by LED. If you press
the button „FEED“, the output ill stop for 10 minutes.
Safety advices
The pump is constructed for indoor aquarium use only. Before orking on the
aquarium, the po er plug must be disconnected from the mains.
The connection cable and the po er plug must not be changed. If the po er cable is
damaged, the pump must be scrapped.

8
There is an automatic shut off if there is no ater for 2 minutes. Pull the plug and then re-insert it
to take the controller back into operation. Controller, plugs and sockets have to be kept dry.
0 - 10 V: The pumps must be operated ith at least 60% po er, other ise damage ill occur. Short
pulse rates are not possible due to the start-up delay on the pumps.
Press the FEED button until 4 LEDs (Fig. 4, No. 2) light up in the middle to activate the 0 - 10 V
socket. In the same ay, the 0 - 10 V output can be deactivated again.

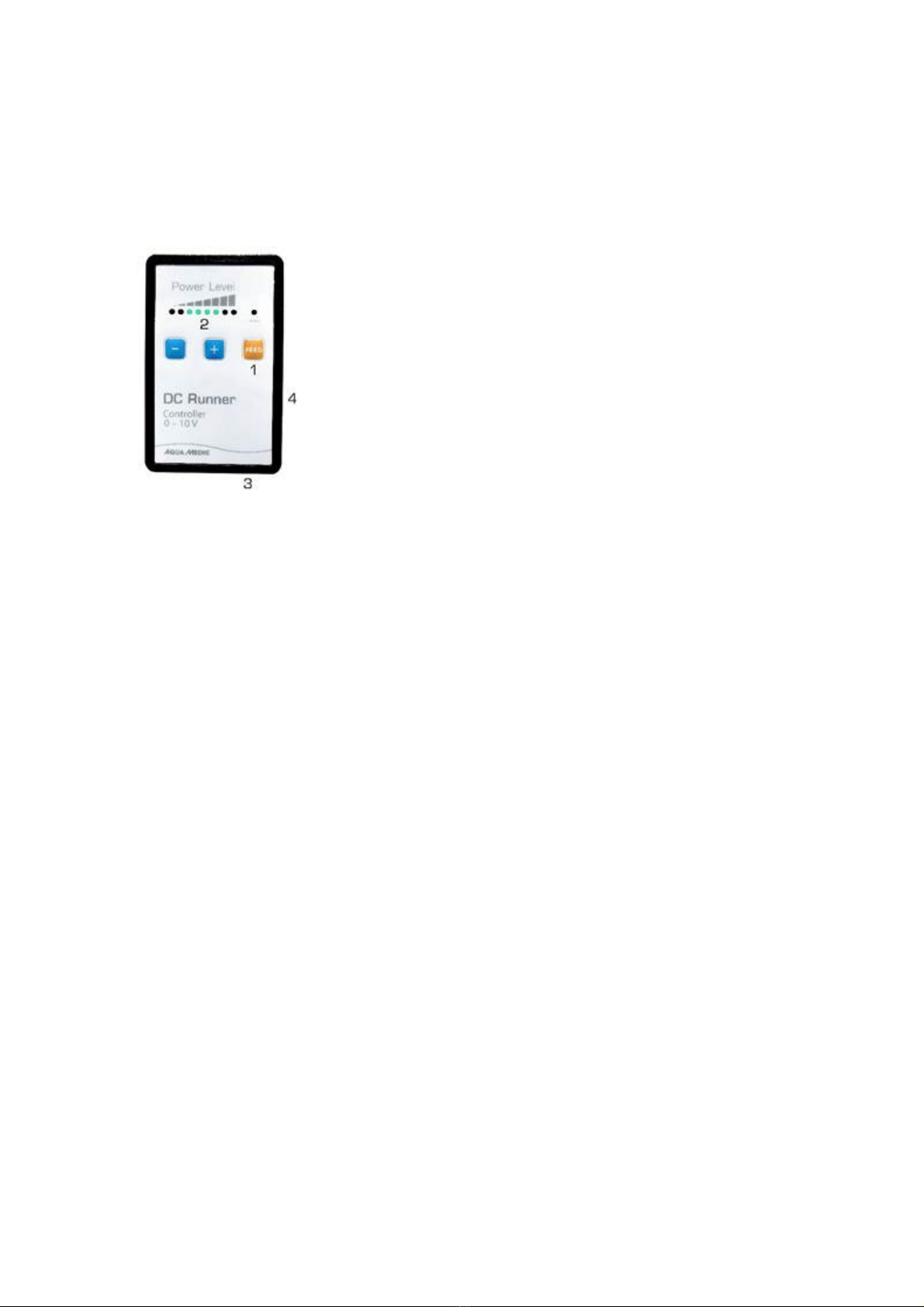

Fig. 4: DC Runner Controller
1. Feed button 3. Po er supply
2. LEDs 4. 0 - 10 V socket
By keeping the minus and FEED buttons pressed and hold until the LEDs flash once, the keyboard
of the controller can be locked or unlocked.
5. Maintenance / Cleaning
From time to time, the pump needs to be cleaned. For cleaning, do the follo ing: First of all, remove
the bottom plate. Then, turn the basket and take it off the pump. No , the complete impeller can be
taken out. It can be cleaned under running ater and then be re-assembled. When assembling, make
sure that the ceramic shaft of the impeller goes into the socket of the respective bearing.
6. Failures
The pump is designed to have a lo maintenance requirement and under normal conditions ill be
very reliable, provided it is protected from contamination. If the pump gets noisy, the suction basket
and the propeller need to be cleaned or the impeller and bearings need to be replaced.
7. Warranty
Should any defect in materials or orkmanship be found ithin 24 months of the date of purchase
AB Aqua Medic undertakes to repair, or at our option replace, the defective part free of charge –
al ays provided the product has been installed correctly, is used for the purpose that as intended
by us, is used in accordance ith the operating instructions and is returned to us carriage paid. Proof
of Purchase is required by presentation of the original invoice or receipt indicating the dealer’s name,
the model number and date of purchase. This arranty may not apply if any model or production
number has been altered, deleted or removed, unauthorised persons or organisations have executed
repairs, modifications or alterations, or damage is caused by accident, misuse or neglect. Please note
that the product is not defective under the terms of this arranty here the product, or any of its
component parts, as not originally designed and / or manufactured for the market in hich it is
used. These statements do not affect your statutory rights as a customer.
AB Aqua Medic G bH - Gewerbepark 24 - 49143 Bissendorf/Ger any
- Technical changes reserved – 03/2018
Current manuals are available for do nload at .aqua-medic.de.

9

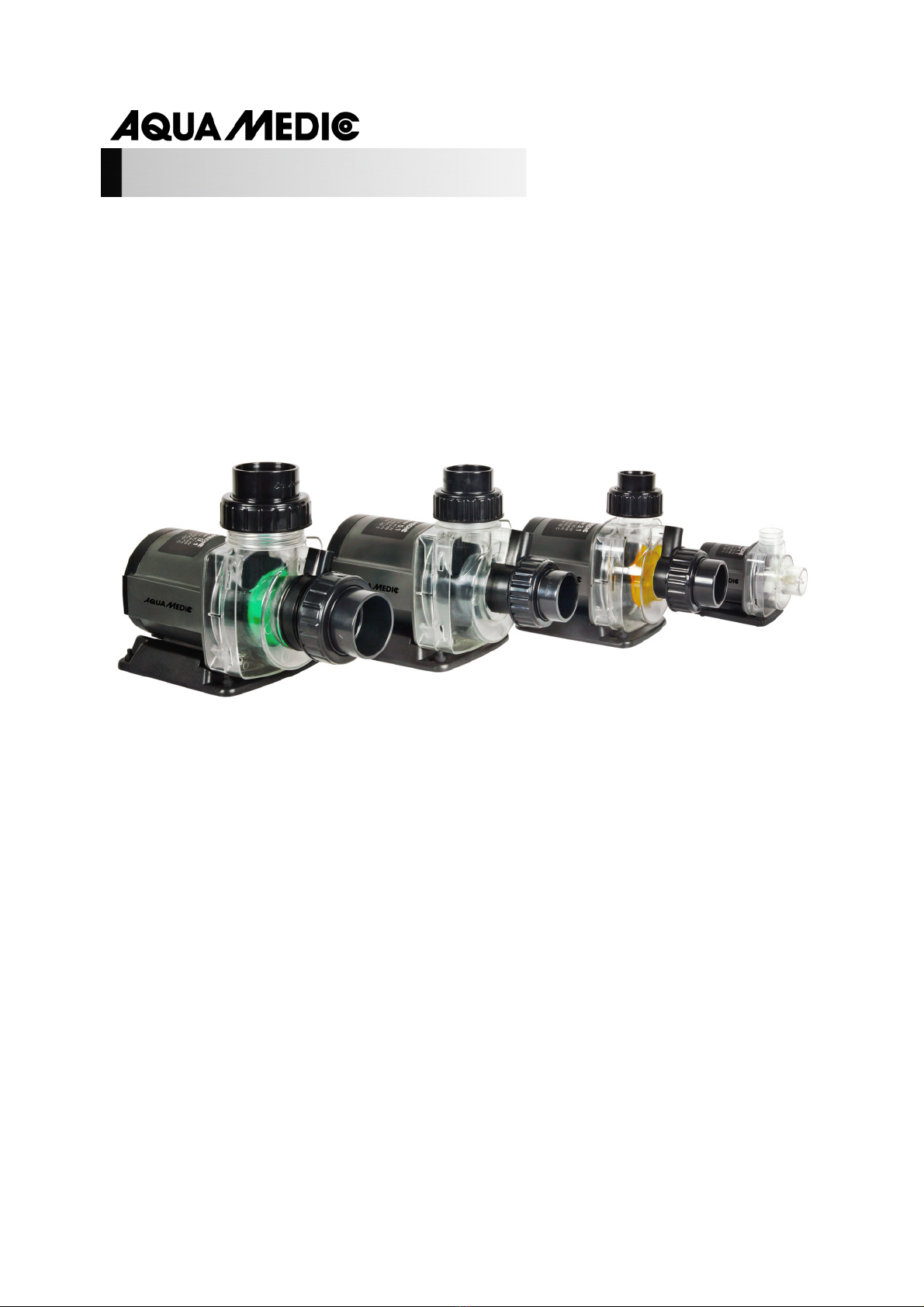

DC Runner 1.2 / 2.2 / 3.2 / 5.2 / 9.2
Mode d’e ploi F
Po pes de circulation 24 Volt pour aquariu s d’eau douce et d’eau de er
L’achat de cette pompe correspond à un choix de qualité. Elle a spécialement été développée et
testée par des professionnels pour l’usage aquariophile.
AB Aqua Medic G bH
Ge erbepark 24, 49143 Bissendorf, Allemagne
__________________________ __________________________________________

10
1. Contenu du colis
•DC Runner - pompe de circulation réglable en 24 Volt courant continu
•DC Runner Controller – commande complètement automatique avec 8 réglages différents pour
différents débits.
•Transfor ateur électronique de sécurité - AC 110 - 240 V / 50/60 Hz et 24 V DC tension de
sortie
2. Caractéristiques
Les pompes de circulation de la série DC Runner possèdent un moteur synchrone encapsulé. Tous
les matériaux résistent à l’eau de mer.
Les pompes fonctionnent sous tension de sécurité 24 V, le transformateur est compris dans le colis.
Les pompes sont réglables. La commande DC Runner Controller est comprise dans le colis. Cela
permet de présélectionner différentes puissances.
Les pompes DC Runner sont conçues pour fonctionner en position immergée ou émergée.
3. Données Techniques
Type DC Runner
1.2
DC Runner
2.2
DC Runner
3.2
DC Runner
5.2
DC Runner
9.2
Alimentation
électrique
pompe:
24 V DC 24 V DC 24 V DC 24 V DC 24 V DC
Alimentation
électrique
transformateur:
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
Puissance
pompe:
Jusqu’à
1.200 l/h
Jusqu’à
2.000 l/h
Jusqu’à
3.000 l/h
Jusqu’à
5.000 l/h
Jusqu’à
9.000 l/h
Dénivelé max.: Jusqu’à 1,5
m
Jusqu’à 2,2
m
Jusqu’à 2,7
m
Jusqu’à 3,5
m
Jusqu’à 4,8
m
Consommation
électrique:
max. 12
atts
max. 20
atts
max. 25
atts
max. 50
atts
max. 65
atts
Raccord côté
aspiration:
25 mm / ¾“ 25 mm / ¾” 32 mm / 1” 32 mm / 1” 40 mm / 1¼”
Raccord côté
débit:
20 mm 25 mm / ¾” 25 mm / ¾” 32 mm / 1” 40 mm / 1¼”
Type protection: IP X8 IP X8 IP X8 IP X8 IP X8
Sché a 1: Détail DC Runner 1.2
1. Pieds caoutchouc 7. Joint boîtier
2. Support 8. Boîtier pompe
3. Moteur 9. Joints côté pression
4. Roulement arrière 10. Panier de filtre
5. Rotor à ailettes 11. Bouchon
6. Roulement avant

11
Sché a 2: Détail DC Runner 2.2 + 3.2
1. Pieds caoutchouc 10. Manchon D 25
2. Support 11. Manchon D 32
3. Moteur 12. Raccord tuyau côté débit
4. Roulement arrière 13. Raccord tuyau côté aspiration
5. Rotor à ailettes 14. Vis côté débit
6. Joint 15. Vis côté aspiration
7. Boîtier pompe 16. Panier de filtre
8. Joint côté débit 17. Bouchon
9. Joint côté débit
Sché a 3: Détail DC Runner 5.2 + 9.2
1. Pieds caoutchouc 5. Rotor à ailettes 9. Manchon D 32
2. Support 6. Joint boîtier 10. Raccord tuyau
3. Moteur 7. Boîtier pompe 11. Ecrou borgne
4. Roulement arrière 8. Joint manchon pression 12. Panier de filtre
(seulement DC Runner 5.2)
Pièces de rechange disponibles: voir sous .aqua-medic.de.
La pompe ne doit fonctionner qu’avec de l’eau. Il est possible de l’installer à l’extérieur de l’eau.
La profondeur d’immersion maximale est de 1 m.
6. EcoDrift Control
4. DC Runner Controller
Pour la régulation du débit on installe entre le secteur et la pompe l’ordinateur de contrôle inclus. A
l’aide des touches +/- il est possible de modifier la puissance, le niveau est indiqué par les diodes
lumineuses. En appuyant sur la touche de nourriture „FEED“, l’approvisionnement s’arrête durant dix
Conseils de sécurité
La pompe n’est autorisée que dans des locaux clos (à l’intérieur). Il faut débrancher
la pompe lors de travaux dans l’aquarium ou sur la pompe.
Il est interdit de remplacer le cordon électrique et la prise de courant de la pompe. En
cas de dommage sur le cable il est interdit d’utiliser la pompe.

12
minutes. Il ya un arrêt automatique s'il n'y a pas d'eau pendant 2 minutes. Tirez le bouchon, puis
réinstallez de prendre le contrôleur en service. Controller, prise de courant et douilles doivent être
protégés de l’humidité.
0 - 10 V: Il ne faut pas utiliser la pompe avec une puissance inférieure à 60%, car cela peut
endommager la pompe. De courtes pulsations ne sont pas possibles à cause du délais de démarrage.
Appuyez sur la touche FEED, jusqu'à ce que 4 LEDs clignotent au centre, afin d'activer la prise de
courant 0 – 10 V. De la même manière vous pouvez désactiver la sortie 0 – 10 V.
Sché a 4: DC Runner Controller
1. Touche FEED 3. Alimentation électrique
2. LEDs 4. Prise de 0 - 10 V
En appuyant simultanément sur la touche FEED et la touche moins (-) jusqu'à ce que les LEDs
clignotent une fois, vous pouvez verrouiller ou déverrouiller les touches du contrôleur.
5. Entretien/Nettoyage
En fonction du degré de salissure il faut nettoyer la pompe de temps à autre. D’après rotation du
panier il est possible de le retirer de la pompe, il faut toutefois retirer la plaque support au préalable.
Il est alors possible de retirer le rotor. Il est possible de le nettoyer sous l’eau courante et de le
remettre en place. Lors du remontage il faut veiller à ce que l’axe en céramique du rotor soit placé
dans le manchon respectif du roulement.
6. Problè es
La pompe fonctionne très longtemps sans entretien, dans la mesure où elle est à l’abrit des saletés.
Si l’appareil devient bruyant, il faut nettoyer le panier d’aspiration et l’hélice ou échanger le rotor et
les roulements.
7. Garantie
AB Aqua Medic GmbH garantit l’appareil durant 24 mois à partir de la date d’achat contre tout défaut
matériel ou de fabrication. Le ticket de caisse original tient lieu de preuve d’achat. Durant cette
période l’appareil est gratuitement remis en état par le remplacement de pièces neuves ou rénovées
(hors frais de transport). En cas de problème durant ou après l’écoulement de la période de garantie
veuillez-vous adresser à votre revendeur. Cette garantie ne vaut que pour le premier acheteur. Elle
ne couvre que les défauts matériels ou de fabrication, qui sont dus à une utilisation correcte. Elle
n’est pas valable en cas de dommages dus au transport ou à une manipulation non conforme, à de
la négligence, à une mauvaise installation ou à des manipulations/modifications effectués par des
personnes non autorisées. AB Aqua Medic GmbH n’est pas responsable pour les dégâts collatéraux
liés à l’utilisation de l’appareil.
AB Aqua Medic G bH - Gewerbepark 24 - 49143 Bissendorf/Alle agne
- Sous réserve de modification technique - 03/2018
Les modes d’emploi actuels sont disponibles sur .aqua-medic.de.

13
DC Runner 1.2 / 2.2 / 3.2 / 5.2 / 9.2
Handleiding NL
Instelbare opvoerpo p voor zoet en zout water aquaria
Met de aankoop van deze pomp heeft u gekozen voor een top k aliteit pomp. Hij is speciaal
ont orpen voor gebruik in aquaria en is intensief getest door experts.
AB Aqua Medic G bH
Ge erbepark 24, 49143 Bissendorf, Germany
__________________________ __________________________________________

14
1. Inbegrepen in de levering
•DC Runner - instelbare opvoerpomp met een laag voltage, 24 V DC
•DC Runner Controller – volledig automatische controller voor de opvoerpomp met 8
verschillende niveaus om de uitstroom af te stellen.
•Elektrische veiligheidstransfor ator - Input: AC 110 – 240 V / 50/60 Hz, Output: 24 V DC
2. Eigenschappen en functionaliteiten
De DC Runner is een magnetisch gekoppelde opvoerpomp en heeft een volledig ingesloten
synchroonmotor. Alle materialen zijn zee ater bestendig.
De pompen draaien op 24 V DC veiligheidsvoltage, met inbegrepen transformator. Ze orden
aangestuurd via de DC Runner Controller, elke ervoor zorgt dat de pomp op verschillende snelheden
kan draaien.
De DC Runners kunnen onder ater en buiten de bak geïnstalleerd orden.
3. Technische data
Type DC Runner
1.2
DC Runner
2.2
DC Runner
3.2
DC Runner
5.2
DC Runner
9.2
Stroomtoevoer
pomp:
24 V DC 24 V DC 24 V DC 24 V DC 24 V DC
Stroomtoevoer
transformator:
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60
Hz
Uitstroom pomp: tot 1.200 l/h tot 2.000 l/h tot 3.000 l/h tot 5.000 l/h tot 9.000 l/h
Max.
Opvoerhoogte:
tot 1.5 m tot 2.2 m tot 2.7 m tot 3.5 m tot 4.8 m
Stroomverbruik: max. 12
att
max. 20
att
max. 25
att
max. 50
att
max. 65
att
Verbinding
aanvoerzijde:
25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 32 mm / 1” 40 mm /
1¼”
Verbinding
drukzijde:
20 mm 25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 40 mm /
1¼”
Veiligheids aar-
dering:
IP X8 IP X8 IP X8 IP X8 IP X8
Afb. 1: DC Runner 1.2
1. Rubber voetjes 7. Behuizingsafdichting
2. Bevestigingsplaat 8. Voorzijde pomp
3. Pomp motor 9. Rubber ringen voor afdichting
4. Achterste lager 10. Filterbehuizing
5. Rotor 11. Afsluitplug
6. Voorste lager

15
Afb. 2: DC Runner 2.2 + 3.2
1. Rubber voetjes 10. Lijm mof D 25
2. Bevestigingsplaat 11. Lijm mof D 32
3. Pomp motor 12. Slangverbinding drukzijde
4. Achterste lager 13. Slangverbinding aanvoerzijde
5. Rotor 14. Moer drukzijde
6. Behuizingsafdichting 15. Moer aanvoerzijde
7. Voorzijde pomp 16. Filterbehuizing
8. Rubber ringen voor afdichting 17. Afsluitplug
9. Rubber ringen voor afdichting
Afb. 3: DC Runner 5.2 + 9.2
1. Rubbervoetjes 5. Rotor 9. Lijm mof D 32
2. Bevestigingsplaat 6. Behuizingsafdichting 10. Slang verbinding
voor afdichting 7. Voorzijdepomp 11. Moer
3. Pomp motor 8. Rubber ringen 12. Filterbehuizing
4. Achterste lager (alleen DC Runner 5.2)
Voor beschikbare reserve onderdelen, zie de ebsite .aqua-medic.de.
De po p ag alleen gebruikt worden et water erin. Installatie buiten de bak is mogelijk.
Max. Water diepte is 1 m / 40 in.
6. EcoDrift Control
4. DC Runner Controller
De inbegrepen DC Runner Controller ordt tussen de stroomvoorziening en de pomp geplaatst om
zo de uitvoer te bepalen. De kracht kan ingesteld orden door op de +/- knoppen te drukken, het
niveau ordt aangegeven door de LEDs. Als je op de feed knop drukt dan stopt de stroming voor 10
Veiligheidsadvies
De pomp is alleen bedoeld voor aquaria binnenshuis. Voordat men aan het aquarium
erkt moet de stekker uit het stopcontact. De stroomkabel en stekker mogen niet vervangen
orden. Als de stroomkabel beschadigd is moet de pomp vernietigd orden.

16
min. De pomp schakelt automatisch uit als er voor 2 minuten geen ater is. Om de pomp eer aan
te zetten moet de stekker uit het stopcontact gehaald orden en opnieu aangesloten. Controller
en aansluitingen moeten droog blijven.
0 - 10 V: De pompen moeten op min 60% van hun vermogen erken, anders kunnen ze defect
raken. Korte pulsgolven zijn niet mogelijk ivm de opstart vertraging op de pompen.
Druk om de 0 - 10 V aansluiting te activeren op de FEED knop tot er 4 LED’s in het midden oplichten.
Op deze manier kan de 0 - 10 V aansluiting ook eer gedeactiveerd orden.
Afb. 4: DC Runner Controller
1. Feed knop 3. Voeding
2. LEDs 4. 0 - 10 V aansluiting
Het toetsenbord van de controller kan vrijgezet orden of orden vast gezet, door de MINUS knop
en de FEED knop in te drukken en vast te houden tot de LED’s een keer knipperen.
5. Onderhoud
Van tijd tot tijd moet de pomp schoongemaakt orden. Om dit te doen doe het volgende: Ver ijder
eerst de bevestigingsplaat. Draai vervolgens de filterbehuizing en ver ijder deze samen met de
voorzijde van de pomp. Vervolgens kan de rotor eruit gehaald orden. De onderdelen kunnen onder
stromend ater afgespoeld orden en vervolgens eer in elkaar gezet orden. Let op bij het in
elkaar zetten dat de keramische as goed in de lagers zit.
6. Proble en
De pomp is ont orpen zodat hij einig onderhoud nodig heeft en onder normale omstandigheden
zeer betrou baar is, vanuit gaande dat hij beschermd ordt tegen vervuiling. Als de pomp luidrichtig
ordt moet de filterbezhuing en de rotor schoongemaakt orden, houd de geluidshinder aan dan
moeten aarschijnlijk de as en lagers vervangen orden.
7. Garantie
AB Aqua Medic GmbH verleent een garantie van 24 maanden vanaf de aankoopdatum tegen alle
defecten in materiaal of af erking van het apparaat. Garantie alleen door het be ijs van de originele
aankoopbon. Gedurende deze periode zal het product kosteloos orden gerepareerd door nieu e of
gereviseerde onderdelen set (exclusief verzendkosten). In het geval dat er problemen optreden met
het apparaat tijdens of na de garantieperiode, neem dan contact op met u dealer. Deze garantie
geldt alleen voor de oorspronkelijke koper. Dit geldt alleen voor materiaal-en fabricagefouten die bij
normaal gebruik ontstaan. Het is niet van toepassing op schade veroorzaakt door transport of
onjuiste behandeling, nalatigheid, onjuiste installatie, ijzigingen of ijzigingen die zijn gemaakt
door onbevoegden. AB Aqua Medic GmbH is niet aansprakelijk voor eventuele gevolgschade
voortvloeiend uit het gebruik van het apparaat.
AB Aqua Medic G bH - Gewerbepark 24 - 49143 Bissendorf/Ger any
- Technische ijzigingen voorbehouden - 03/2018
De huidige handleidingen zijn beschikbaar om te do nloaden op .aqua-medic.de.

17
DC Runner 1.2 / 2.2 / 3.2 / 5.2 / 9.2
Manual de instrucciones ES
Bo ba de circulación ajustable para acuarios de agua dulce y salada
Con la adquisición de esta bomba usted ha elegido un producto de máxima calidad. Ha sido diseñada
específicamente para su uso en acuarios y comprobada exhaustivamente por expertos.
AB Aqua Medic G bH
Ge erbepark 24, 49143 Bissendorf, Alemania
__________________________ __________________________________________

18
1. Á bito de entrega
•DC Runner - Bomba de circulación ajustable de bajo voltaje, 24 V DC
•DC Runner Controller – Unidad controladora completamente automática con ocho niveles
diferentes para ajustar la potencia.
•Transfor ador electrónico de seguridad - Entrada: AC 110 – 240 V / 50/60 Hz, Salida: 24 V
DC
2. Características y Funcionalidad
Las DC Runner son bombas de corriente acopladas magnéticamente y tienen un motor síncrono
totalmente encapsulado. Todos los materiales son resistentes al agua salada.
Las bombas funcionan a tensión de seguridad de 24 V DC, con transformador incluido. Son
controladas mediante un DC Runner Controller, que permite el funcionamiento en una variedad de
diferentes niveles.
Las DC Runner son adecuadas para su instalación bajo el agua y fuera del agua.
3. Datos técnicos
Tipo DC Runner
1.2
DC Runner
2.2
DC Runner
3.2
DC Runner
5.2
DC Runner
9.2
Fuente de
alimentación de
la bomba:
24 V DC 24 V DC 24 V DC 24 V DC 24 V DC
Fuente de
alimentación
del
transformador:
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60 Hz
110-240 V
AC / 50/60
Hz
110-240 V
AC / 50/60 Hz
110-240 V
AC / 50/60 Hz
Salida de la
bomba:
hasta 1,200
l/h
hasta 2,000
l/h
hasta 3,000
l/h
hasta 5,000
l/h
hasta 9,000
l/h
Altura máxima: hasta 1.5 m hasta 2.2 m hasta 2.7 m hasta 3.5 m hasta 4.8 m
Consumo: máx. 12
vatios
máx. 20
vatios
máx. 25
vatios
máx. 50
vatios
máx. 65
vatios
Conexión del
lado de succión:
25 mm / ¾“ 25 mm / ¾” 32 mm / 1” 32 mm / 1” 40 mm / 1¼”
Conexión del
lado de presión:
20 mm 25 mm / ¾” 25 mm / ¾” 32 mm / 1” 40 mm / 1¼”
Tipo de
protección:
IP X8 IP X8 IP X8 IP X8 IP X8
Fig. 1: DC Runner 1.2
1. Patas de goma 7. Junta de sellado
2. Plato de sujeción 8. Tapa de la bomba
3. Motor de la bomba 9. Juntas para conexiones de presión
4. Rodamiento trasero 10. Canasta filtro de la bomba
5. Rotor impulsor 11. Tapón de cierre
6. Rodamiento delantero

19
Fig. 2: DC Runner 2.2 + 3.2
1. Patas de goma 10. Conexión para pegar D 25
2. Plato de sujeción 11. Conexión para pegar D 32
3. Motor de la bomba 12. Conexión para goma lado presión
4. Rodamiento trasero 13. Conexión para goma lado succión
5. Rotor impulsor 14. Tuerca de unión lado presión
6. Junta de sellado 15. Tuerca de unión lado succión
7. Tapa de la bomba 16. Canasta filtro de la bomba
8. Juntas para conexiones de presión 17. Tapón de cierre
9. Juntas para conexiones de presión
Fig. 3: DC Runner 5.2 + 9.2
1. Patas de goma 5. Rotor impulsor 9. Conexión para pegar D 32
2. Plato de sujeción 6. Junta de sellado 10. Conexión para goma
3. Motor de la bomba 7. Tapa de la bomba 11. Tuerca de unión
4. Rodamiento trasero 8. Juntas para conexiones 12. Canasta filtro de la bomba
de presión (sólo DC Runner 5.2)
Repuestos disponibles: Por favor diríjase a .aqua-medic.de.
La bo ba solo puede trabajar con agua. Su instalación fuera del agua es posible. La profundidad
máxima del agua es de 1 m / 40 in.
6. EcoDrift Control
4. DC Runner Controller
El DC Runner Controller incluido se conecta entre la fuente de potencia y la bomba para ajustar la
salida. La potencia puede ser ajustada empleando los botones +/-, el nivel se muestra mediante
LED. Si usted pulsa el botón “FEED”, la salida parará durante 10 minutos.
Avisos de seguridad
La bomba está construida para su uso en interior para acuarios exclusivamente.
Antes de trabajar en el acuario la clavija de corriente ha de ser desconectada de la
red eléctrica. El cable y la clavija de corriente no deben ser cambiados. Si el cable de
corriente está dañado, la bomba ha de ser desechada.

20
Se producirá una desconexión automática si no pasa agua durante 2 minutos. Desconecte el enchufe
y vuelva a introducirlo para tomar el control de funcionamiento de nuevo. El Controller, las clavijas
y los enchufes han de mantenerse secos.
0 - 10 V: Las bombas deben ser operadas con la potencia de, al menos, el 60%, de lo contrario se
producirán daños. Pulsos cortos no son posibles debido a la demora de puesta en marcha de las
bombas.
Presione el botón FEED hasta que se enciendan los 4 LEDs del centro (Fig. 4, No. 2) para activar la
toma de 0 - 10 V. Haciendo lo mismo se puede desactivar la salida 0 - 10 V de nuevo.
Fig. 4: DC Runner Controller
1. Botón de alimentación (botón FEED) 3. Transformador
2. LEDs 4. Toma de 0 - 10 V
El teclado del controlador se puede bloquear o desbloquear manteniendo pulsados los botones de
menos y FEED hasta que los LED parpadeen una vez.
5. Manteni iento / Li pieza
De vez en cuando la bomba precise ser limpiada. Para limpiarla haga lo siguiente: Antes de nada
retire la base de sujeción. Entonces gire la cesta y extraiga la bomba. Ahora el impulsor completo
puede ser extraído. Puede limpiarse bajo agua corriente y después debe ser re-ensamblada. Cuando
la monte asegúrese de que el eje cerámico del impulsor coincide con los huecos de los rodamientos.
6. Proble as
La bomba está diseñada para tener unos bajos requerimientos de mantenimiento y bajo condiciones
normales será muy fiable, siempre que esté protegida de la suciedad. Si la bomba se torna ruidosa
la canasta y la hélice del impulsor han de ser limpiadas o el impulsor y los rodamientos han de ser
sustituidos.
7. Garantía
Ante defectos en el material o mano de obra AB Aqua Medic garantiza durante 24 meses a partir de
la fecha de la compra, repara ó sustituye las partes defectuosas de forma gratuita - siempre que
dicho producto se haya instalado correctamente, se está usando para el propósito para el que ha
sido diseñado, se usa conforme al manual de instrucciones y nos sea devuelto a portes pagados. No
cubre la garantía las partes consumibles. Se requerirá la factura o ticket de compra original donde
se indique el nombre del distribuidor, el número de modelo y la fecha de la compra, ó una tarjeta de
garantía oficial. Esta garantía no se aplicará sobre los productos en los que se haya alterado el
modelo o número de producto, eliminado o borrado, haya sido reparado, modificado ó alterado por
personal no autorizado, ó el daño se ha causado por accidente o negligencia. Estas advertencias no
afectan a sus derechos legales como cliente.
AB Aqua Medic G bH - Gewerbepark 24 - 49143 Bissendorf/Ale ania
- Cambios técnicos reservados - 03/2018
Los manuales actuales están disponibles para descargar en .aqua-medic.de.
