Aqua Medic Mistral Traveller User manual

1

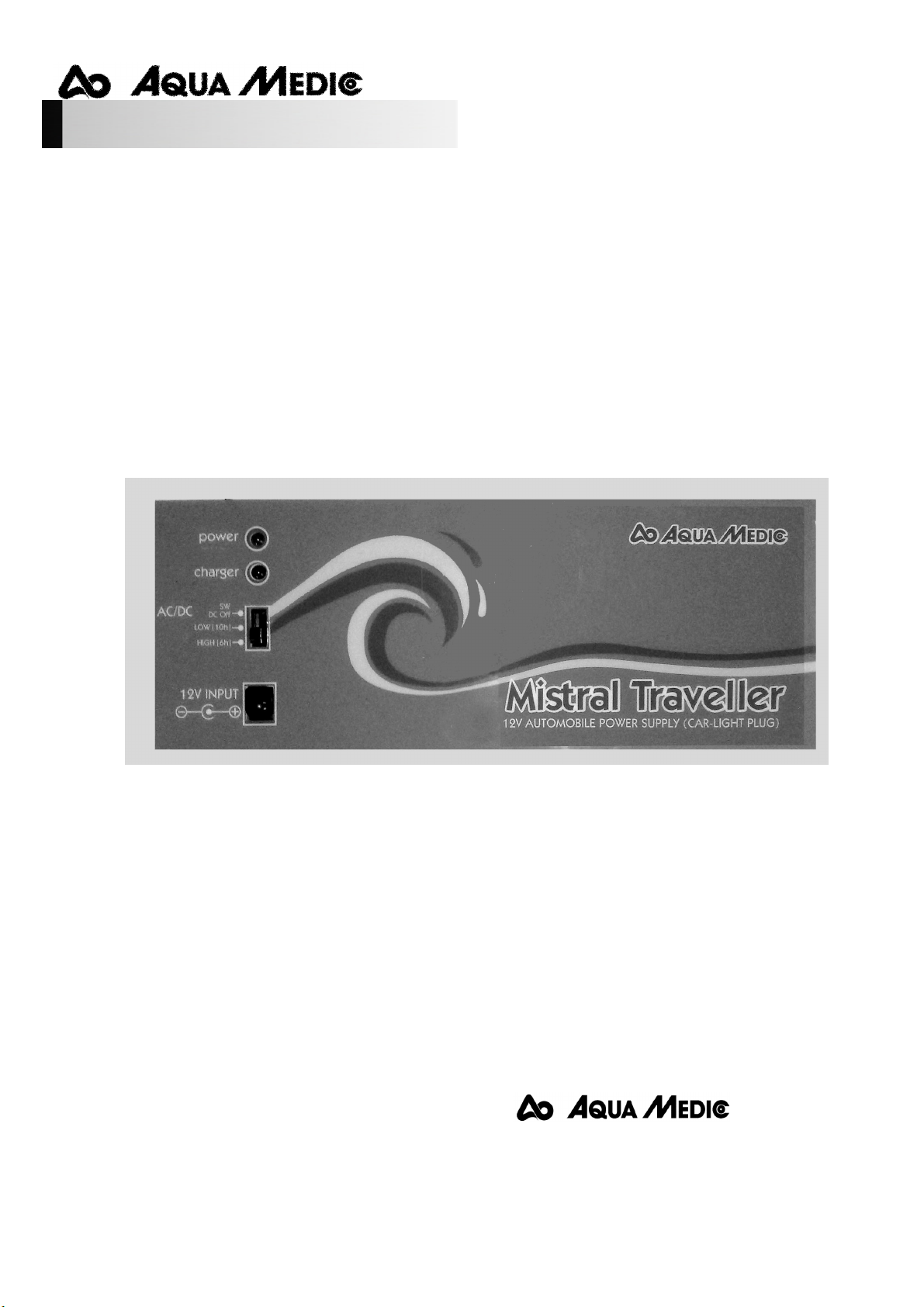

Mistral Traveller
Membranluftpumpe mit
- 220 V Anschluss
- 12 V Anschluss
- eingebautem Akku
Universell einsetzbare Membranluftpumpe mit einer maximalen För erkapazität von 200
l/St .
Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsgerät entschieden. Sie ist speziell für
den aquaristischen Gebrauch entwickelt w rden und v n Fachleuten erpr bt.
GmbH
Gewerbepark 24, D- 49143 Bissend rf, Germany
___________________________________________________________________

2
1. Eigenschaften
Die Membranluftpumpe Mistral Traveller ist ein echtes Universalgerät. Sie ist bes nders geeignet
für den m bilen Einsatz beim Transp rt v n Fischen (12 V Anschluss), zur Überbrückung der
Belüftung bei Str mausfall über den eingebauten Akku, aber auch direkt v m 230 V Netz im
Dauerbetrieb.
2. Technische Daten
Typ: Mistral Traveller
Netzspannung:
Leistungsaufnahme in Watt: „l w“
„high“
230 V/50 Hz
3,5 Watt
5 Watt
Betrieb mit eingebautem Akku:
Betriebsdauer „l w“
„high“
10 Std.
6 Std.
12 V DC: z. B. für Aut batterie
max. Förderleistung: 200 l/Std.
max. Druck: 100 mbar
Anschluss Druckseite: Luftschlauch 4/6 mm
Kabellänge in m:
Gewicht:
1 m
2,2 kg
Gehäuse: Kunstst ff
3. Anschluss
Die Pumpe wird über einen Aquarienluftschlauch mit 6 mm Außendurchmesser mit dem
Verbraucher verbunden. Beim Betrieb mit Oz n muss z nfester Schlauch (z. B. Silik nschlauch)
verwendet werden.
Wird die Pumpe an das 230 V Str mnetz angeschl ssen, wird der Akku aut matisch aufgeladen.
S bald die Pumpe v m Str mnetz getrennt wird, schaltet sie auf Akkubetrieb um. Sie lässt sich nur
durch den Ein/Aus-Schalter k mplett abschalten.
Mistral Traveller:
1. LED grün: P wer On
2. LED R t: Ladek ntr llleuchte
3. Schalter: Ein/Aus/High/L w
4. 12 V Eingang (Aut batterie)

3
4. Aufstellung
Die Pumpe muss tr cken aufgestellt werden. Außerdem muss verhindert werden, dass bei
Str mausfall der abgeschalteter Pumpe Wasser über den Luftschlauch in die Pumpe gelangt. Es
gibt zwei Aufstellungsmöglichkeiten:
-berhalb des Wasserspiegels
-unterhalb des Wasserspiegels. In diesem Fall muss ein gutes Rückschlagventil in die Luftleitung
geschaltet werden.
Bei Netzanschluss hat die Aufstellung s zu erf lgen, dass der Netzstecker auch nach der
Aufstellung zugänglich bleibt.
1
2
3 4 3 2
1
A B
Aufstellungsbeispiele für Aufstellung berhalb (A) und unterhalb des Aquariums (B).
1. Mistral traveller 2. Aquarium 3. Ausströmerstein 4. Rückschlagventil
5. Wartung/Reinigung
Luftfilter: An der Unterseite der Pumpe befindet sich der Lufteintritt und der Luftfilter. Je nach
Verschmutzungsgrad der Luft muss der Schwamm im Luftfilter regelmäßig gewechselt werden.
Dazu wird, nach Ziehen des Netzsteckers, die B denplatte abgeschraubt und der Luftfilter
herausgedrückt. Anstelle eines Schwammes kann auch Watte verwendet werden.
6. Störungen
Die Pumpe läuft über lange Zeit wartungsfrei. Bei Leistungsverlusten ist zunächst der Luftfilter zu
überprüfen (s. .).
Sicherheitshinweise
Die Pumpe ist nur zur Verwendung in geschl ssenen Räumen zugelassen. Bei Arbeiten an der
Pumpe muss der Netzstecker gez gen werden. Bei Beschädigung des Kabels darf die Pumpe
nicht betrieben werden.

4
7. Garantie
AB Aqua Medic GmbH gewährt eine 12-m natige Garantie ab Kaufdatum auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser
Zeit werden wir das Pr dukt k stenl s durch Einbau neuer der erneuerter Teile instand setzen
(ausgen mmen Frachtk sten). Im Fall, dass während der nach Ablauf der Garantiezeit Pr bleme
mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.
Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei
bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transp rte der
unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau s wie Eingriffen und Veränderungen,
die v n nicht-aut risierten Stellen v rgen mmen wurden.
AB Aqua Medic GmbH haftet nicht für F lgeschäden, die durch den Gebrauch des Gerätes
entstehen.
AB AQUA MEDIC GmbH - Gewerbepark 24 - 49143 Bissen orf/Germany
- Technische Änderungen v rbehalten -
09/2009

5
Mistral Traveller
Membrane air pump incl.
- 220 V connection
- 12 V connection
- integrate storage battery
Universally applicable membrane air pump with a maximum output capacity of 200 l/h.
In purchasing this pump, y u have selected a t p quality pr duct. It has been specifically
devel ped f r aquarium use and extensively tested by experts.
GmbH
Gewerbepark 24, D- 49143 Bissend rf, Germany
___________________________________________________________________

6
1. Features
The membrane air pump Mistral Traveller is a real universal unit. It is particularly suitable f r
transp rting fish (12 V c nnecti n), f r the bypass f ventilati n in case f p wer failure via the
integrated st rage battery, but als f r c ntinu us use by the 230 V p wer supply.
2. Technical Data
Type: Mistral Traveller
P wer supply:
P wer input: „l w“
„high“
230 V/50 Hz
5 Watt
3,5 Watt
Operati n with integrated st rage
battery: „l w“
„high“
10 hrs.
6 hrs.
12 V DC: e. g. f r car’s battery
Max. utput capacity: 200 l/h
Max. pressure: 100 mbar
C nnecti n at pressure side: air h se 4/6 mm
Cable’s length:
Weight:
1 m
2,2 kg
H using: synthetic material
3. Connection
The pump is c nnected t the device by an aquarium air h se with 6 mm f utside diameter. If
z ne is t be used, z ne-resistant tubing (e. g. silic ne) must be used. When the pump is
c nnected t the 230 V mains supply, the integrated st rage battery will be charged aut matically.
As s n as the pump is separated fr m the mains supply, it switches ver t battery drive. It can
nly be switched ff c mpletely by the p wer switch.
Mistral Traveller:
1. LED green: p wer n
2. LED red: charge indicat r
3. Switch: n/ ff/high/l w
4. 12 V input (car’s battery)

7
4. Installation
The pump sh uld be p siti ned in a dry place. Furtherm re, it sh uld be taken care t ensure that
water cann t enter the pump when, f r instance, it is switched ff f r aquarium maintenance r
during a p wer failure. There are tw meth ds f installati n:
-ab ve the water level
-bel w the water level. In this case, a reliable n n-return valve must be fitted in the air pipe.
Ensure that the p wer plug can easily be reached at any time.
1
2
3 4 3 2
1
A B
Examples f r setting up ab ve (A) r bel w the aquarium (B).
1. Mistral traveller 2. Aquarium 3. Air st ne 4. N n-return valve
5. Maintenance/Cleaning
Air filter: The air inlet and filter are p siti ned at the b tt m f the pump. The sp nge in the air
filter has t be changed regularly depending n the quality f air. T change the filter, pull the
p wer plug, unscrew the base plate and push the air filter ut. Instead f a sp nge, c tt n w l
can be used.
6. Failures
The pump is c nstructed f r l ng-term l w maintenance perati n. In case f p wer decrease, first
f all check the air filter (see item 5).
Safety a vices
The pump is c nstructed f r ind r use nly. Bef re w rking at the pump, the p wer plug has t
be taken fr m the mains. The c nnecti n cable and the p wer plug may n t be changed. If the
p wer cable is damaged, the pump may n t be used any m re.

8
7. Warranty
Sh uld any defect in material r w rkmanship be f und within 12 m nths f the date f purchase
AB Aqua Medic GmbH undertakes t repair r, at ur pti n, replace the defective part free f
charge – always pr vided the pr duct has been installed c rrectly, is used f r the purp se that was
intended by us, is used in acc rdance with the perating instructi ns and is returned t us carriage
paid. The warranty term is n t applicable n the all c nsumable pr ducts.
Pr f f Purchase is required by presentati n f an riginal inv ice r receipt indicating the dealer’s
name, the m del number and date f purchase, r a Guarantee Card if appr priate. This warranty
may n t apply if any m del r pr ducti n number has been altered, deleted r rem ved,
unauth rised pers ns r rganisati ns have executed repairs, m dificati ns r alterati ns, r
damage is caused by accident, misuse r neglect.
We regret we are unable t accept any liability f r any c nsequential l ss.
Please n te that the pr duct is n t defective under the terms f this warranty where the pr duct,
r any f its c mp nent parts, was n t riginally designed and / r manufactured f r the market in
which it is used. These statements d n t affect y ur statut ry rights as a cust mer.
If y ur AB Aqua Medic GmbH pr duct d es n t appear t be w rking c rrectly r appears t be
defective please c ntact y ur dealer in the first instance.
Bef re calling y ur dealer please ensure y u have read and underst d the perating instructi ns.
If y u have any questi ns y ur dealer cann t answer please c ntact us.
Our p licy is ne f c ntinual technical impr vement and we reserve the right t m dify and adjust
the specificati n f ur pr ducts with ut pri r n tificati n.
AB AQUA MEDIC GmbH - Gewerbepark 24 - 49143 Bissen orf/Germany
- Technical changes reserved -
09/2009

9
Mistral Traveller
Pompe à air avec
- Branchement 230 volts
- Branchement 12 volts
- Accumulateur incorporé
Pompe à air universelle à membrane ’une capacité maximale e 200 l/h.
Cette p mpe a été spécialement dével ppée p ur l’usage aquari phile et a été testée par des
pr fessi nnels.
GmbH
Gewerbepark 24, D- 49143 Bissend rf, Germany
___________________________________________________________________

10
1. Propriétés
La p mpe à air à membrane Mistral Traveller est un véritable appareil universel. Elle c nvient
particulièrement p ur l’utilisati n l rs du transp rt de p iss ns (racc rd 12 v lts), p ur le
remplacement pr vis ire en cas de panne de c urant grâce à l’accumulateur inc rp ré, mais aussi
directement à partir du secteur en usage permanent.
2. Données techniques
Type: Mistral Traveller
Tensi n secteur:
C ns mmati n en watts : „faible“
„f rt“
230 V/50 Hz
5 Watt
3,5 Watt
F ncti nnement avec accus:
Durée „faible“
„f rt“
10 heures
6 heures
12 V DC: p. ex. batterie aut
Débit maxi: 200 l/h.
Pressi n maxi: 100 mbar
Racc rd côté pressi n: Tuyau à air 4/6 mm
L ngueur câble en m:
P ids:
1 m
2,2 kg
B îtier: Plastique
3. Raccor ement
La p mpe est reliée à m’utilisateur par un tuyau à air de 6 mm de diamètre extérieur. L rs de
l’utilisati n d’ z ne il faut utiliser un tuyau en silic ne.
Si la p mpe est reliée au réseau secteur 230 v lts, l’accumulateur est aut matiquement rechargé.
Dès que la p mpe est débranchée du réseau secteur, elle bascule sur l’accumulateur. Elle ne peut
être arrêtée c mplètement qu’au m yen du b ut n arrêt/marche.
Mistral Traveller:
1. LED vert: Marche
2. LED r uget: C ntrôle de charge
3. B ut n: Marche/Arrêt/F rt/Faible
4. Entrée 12 V (Batterie aut )

11
4. Installation
La p mpe d it être installée en un endr it sec. En utre, il faut éviter qu’en cas de panne de
c urant/d’arrêt de l’eau puisse pénétrer dans la p mpe par le tuyau à air. Il existe deux p ssibilités
d’installati n:
-Au-dessus du niveau d’eau
-S us le niveau de l’eau. Dans ce cas il faut installer un clapet anti-ret ur dans le tuyau à air.
L rs du branchement secteur l’emplacement d it être le suivant de faç n à ce que la prise de
c urant reste accessible même après l’installati n.
1
2
3 4 3 2
1
A B
Exemples d’installati n s it au-dessus (A) s it au-dess us de l’aquarium (B).
1. Mistral traveller 2. Aquarium 3. Diffuseur 4. Clapet anti-ret ur
5. Entretien/Nettoyage
Filtre à air: L’entrée d’air p ur le filtre à air se situe s us la p mpe. Sel n le degré de salissure il
faut changer régulièrement la m usse du filtre à air. P ur effectuer cela, il faut retirer la prise du
secteur, dévisser le f nd et s rtir le filtre à air en exerçant une pressi n. Il est p ssible d’utiliser du
c t n à la place de la m usse.
6. Problèmes
La p mpe f ncti nne l ngtemps sans entretien. En cas de perte de puissance il faut d’ab rd vérifier
le filtre à air.
Conseils e sécurité
La p mpe n’est aut risée que dans des pièces cl ses. L rs de manipulati n de la p mpe il
faut la débrancher du secteur. En cas d’end mmagement du câble, il ne faut plus utiliser la
p mpe.

12
7. Garantie
AB Aqua Medic GmbH assure une garantie de 12 m is à partir de la date d’achat sur t us les
défauts de matériel et de fabricati n de l’appareil. C mme preuve de garantie il faut pr duire la
preuve d’achat. Durant cette péri de n us remett ns le pr duit gratuitement en état par utilisati n
de pièces neuves u rén vées (excepté les frais de p rt). En cas de pr blèmes durant u après la
garantie, veuillez v us adresser à v tre revendeur.
Cette garantie ne vaut que p ur l’acheteur initial. Elle ne c uvre que les défauts de matériel u de
fabricati n, p uvant survenir l rs d’un usage n rmal. Elle n’est pas applicable en cas de d mmages
dus au transp rt u une manipulati n inadéquate, négligence, mauvaise installati n ainsi que des
manipulati ns u des m dificati ns effectuées par des pers nnes n n aut risées.
AB Aqua Medic GmbH n’est pas resp nsable en cas de d mmages c llatéraux dus à l’utiliati n de
l’appareil.
AB AQUA MEDIC GmbH - Gewerbepark 24 - 49143 Bissen orf/Germany
- S us réserve de m dificati ns techniques -
