ECO Runner 2700, 3700, 6000, 9000, 12000
Bedienungsanleitung D
@
Förderpumpe f r Meer- und S ßwasseraquarien
Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsgerät entschieden. Sie ist speziell für
den aquaristischen Gebrauch entwic elt und von Fachleuten erprobt worden.
AB Aqua Medic GmbH
Gewerbepar 24, 49143 Bissendorf, Germany
_______________________________________________________________________________

2
1. Eigenschaften
Die Magnet reiselpumpen der ECO Runner Reihe zeichnen sich durch eine besondere Laufruhe
aus. Sie besitzen einen voll ge apselten Synchronmotor. Alle Materialien sind
meerwasserbeständig.
Die Kerami welle und das Kerami lager im Inneren der Pumpe sind pra tisch verschleißfrei und
bieten Gewähr für eine lange Lebensdauer. Der gesamte Pumpenteil ann demontiert und gereinigt
werden. Alle ele trischen Teile der Pumpe sind ge apselt. Die Drehrichtung der Pumpe wird
ele tronisch gesteuert. Dies ermöglicht den energieeffizienten Betrieb.
Die Pumpen sind sowohl nass als auch troc en aufstellbar.
2. Technische Daten
ECO Runner
2700
ECO Runner
3700
ECO Runner
6000
ECO
Runner
9000
ECO
Runner
12000
Netzspannung: 230 V~/50 Hz
Leistungsaufnahme
in Watt: 30 Watt 43 Watt 70 Watt 95 Watt 150 Watt
max. Liter/Std.:
Förderhöhe, max.:
2.700
2,70 m
3.700
2,80 m
6.000
3,50 m
9.000
4,00 m
12.000
4,50 m
Anschluss Druc seite:
(Außengewinde):
Klebemuffe:
Schlauchstutzen:
Anschluss Saugseite:
(Außengewinde):
1“
DN25
25 mm
1“
DN25
25 mm
1 1/4“
DN32
32 mm
1 1/4“
DN32
32 mm
1 1/2“
DN40
40 mm
1 1/2“
DN40
40 mm
Kabellänge in m:
Schutz lasse:
Schutzart:
3
I
IP X8
größte
Betriebstauchtiefe:
1 m ,
∇
1m
max.
Medientemperatur: 35° C
Abb. 1: Pumpenkennlinien der ECO Runner

3
3. Anschl sse
Saugseite: Die Saugseite ann über den mitgelieferten Schlauchanschluss (8) mit einem Schlauch
angeschlossen werden. Es besteht auch die Möglich eit, über den Klebestutzen (10) eine feste
Kunststoffverrohrung anzuschließen.
Druckseite: Die Druc seite ann über den mitgelieferten Schlauchanschluss (8) mit einem
Schlauch verbunden werden. Auch wenn die Pumpe als reine Strömungspumpe eingesetzt wird,
muss der Schlauchanschluss auf den Druc stutzen geschraubt werden.
Wird die Pumpe als Förderpumpe eingesetzt, ann sie fest mit einer Kunststoffverrohrung
verbunden werden. Das Kunststoffrohr wird mit PVC Kleber dire t auf den Druc stutzen (10)
ge lebt. Bei fester Verrohrung empfehlen wir, zur Ent oppelung von Vibrationen zumindest ein
Stüc mit flexiblem Schlauch zu verlegen.
4. Aufbau der Pumpe
Abb. 2: ECO Runner Pumpe
1. Motorbloc
2. O-ring
3. Flügelrad/Impeller, Rotor
4. Pumpenverschluss
5. Filter orb
6. Gummifüße (4 x)
7. O-Ring
8. Schlauchanschluss
9. Überwurfmutter
10. Klebestutzen
Verfügbare Ersatzteile: siehe www.aqua-medic.de.
5. Aufstellung
Die Pumpe ann sowohl troc en aufgestellt als auch omplett unter Wasser betrieben werden. Die
maximale Tauchtiefe beträgt 1 m. Die Pumpe ist nicht selbstansaugend und muss bei troc ener
Aufstellung unterhalb des Wasserspiegels montiert werden. Bei Unterwasserbetrieb empfehlen wir,
den Saugstutzen (9, 10) abzuschrauben und den Filter orb (5) vor die Pumpe zu montieren. In
jedem Fall muss jedoch verhindert werden, dass die Pumpe troc en läuft, weil dies nach urzer
Zeit die Lager zerstören würde.
Der Pumpen opf ann in vier Seiten des Pumpengehäuses eingeschoben werden. Damit lässt sich
die Richtung des Druc stutzens einstellen. Die Aufstellung hat so zu erfolgen, dass der Netzstec er
auch nach der Aufstellung zugänglich bleibt.
Tauchtiefe max. 1 m

4
A B

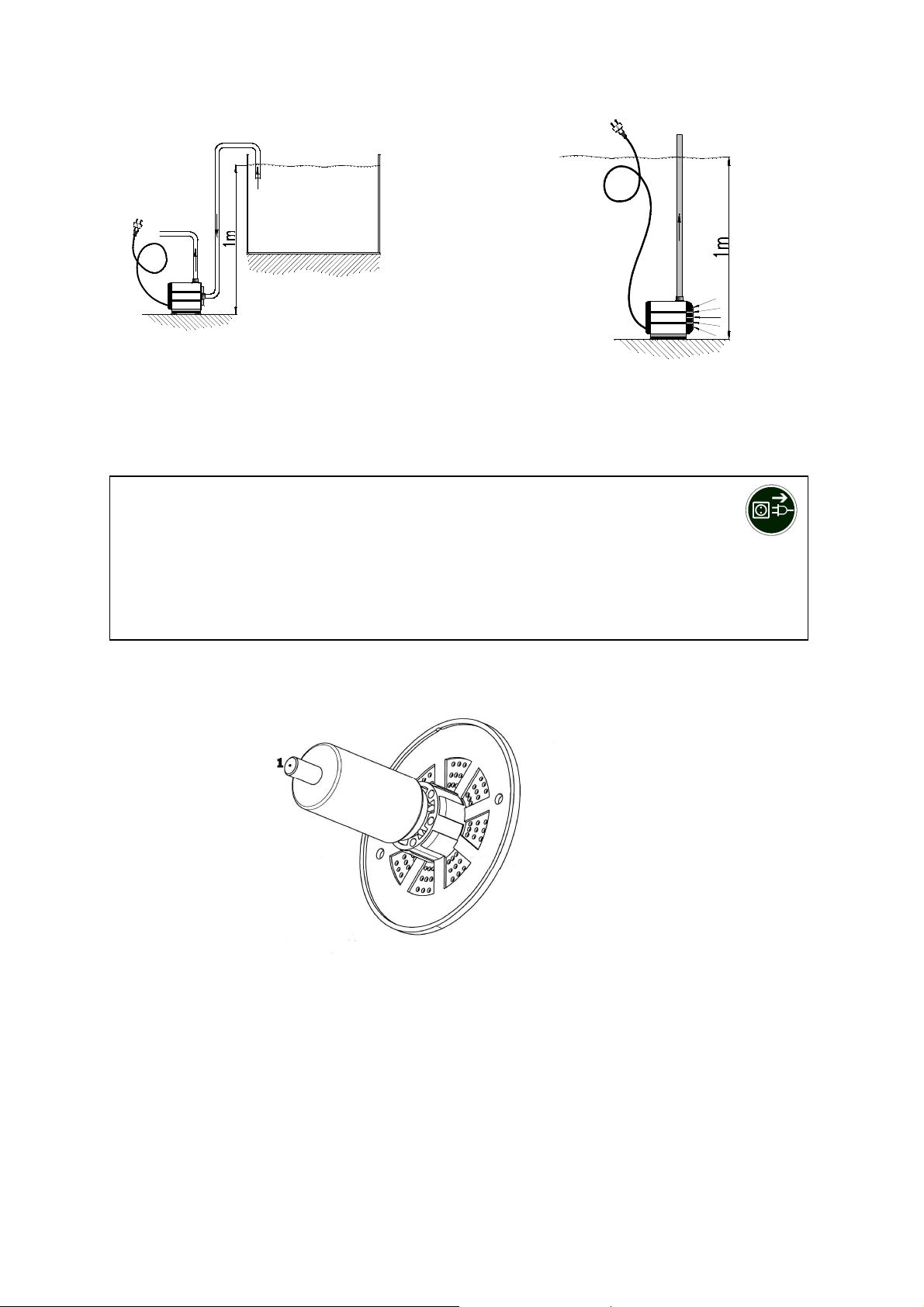

Abb. 3: Aufstellungsbeispiele f r Trockenaufstellung (A) und getauchte Aufstellung (B).
6. Wartung/Reinigung
Abb. 4: Rotor vom ECO Runner mit Abdeckplatte
Bohrung (1) f r Wasserk hlung. (Achtung: Bohrung darf nicht verstopft sein!!
Regelmäßig pr fen!)
Je nach Verschmutzung muss die Pumpe von Zeit zu Zeit gereinigt werden.
Zunächst werden die Anschlüsse demontiert. Jetzt ann der Bajonettverschluss am Kreiselgehäuse
geöffnet werden. Der omplette Läufer (s. Abb. 4) lässt sich jetzt herausziehen. Vorsicht: Das Teil
sitzt relativ fest (O-Ring) und darf beim Hinausziehen nicht ver antet werden. Die Achse önnte
dabei zerbrechen. Sie ann unter fließendem Wasser gereinigt und wieder eingebaut werden. Wenn
der Rotor omplett ausgebaut ist, müssen auch die Löcher in der Abdec platte (Abb. 4) gereinigt
werden. Sie sorgen für ausreichende Wasser ühlung des Rotors.
Sicherheitshinweise
Die Pumpe ist nur zur Verwendung in geschlossenen Räumen zugelassen.
Bei Arbeiten am Aquarium oder an der Pumpe muss der Netzstec er gezogen
werden. Die Anschlussleitung und der Stec er der Pumpe dürfen nicht ersetzt werden. Bei
Beschädigung des Kabels darf die Pumpe nicht betrieben werden.
Die Pumpe darf nur mit Filter orb (5), Rohr und/oder Schlauchanschluss (8/10) unter Wasser
b
etrieben werden.

5
WICHTIG: Der Luft anal in der Kerami achse (Abb. 4, Nr. 1) und die Bohrungen in der
Impellerplatte (Abb. 4) müssen frei sein. Andernfalls überhitzt die Pumpe, was zum Totalausfall
führen ann.
7. Störungen
Die Pumpe läuft über lange Zeit wartungsfrei. Tritt star e Geräuschentwic lung auf, müssen der
Pumpenverschluss (Abb. 2, Nr. 4) und der Rotor (Abb. 2, Nr. 3) gereinigt werden. Bei
Beschädigung des Impellers (Abb. 2, Nr. 3) muss dieser ausgetauscht werden. Außerdem sollten
die Stifte in den Löchern sitzen (siehe Abb.).
8. Garantie
AB Aqua Medic GmbH gewährt eine 24-monatige Garantie ab Kaufdatum auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser
Zeit werden wir das Produ t ostenlos durch Einbau neuer oder erneuerter Teile Instandsetzung
(ausgenommen Fracht osten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme
mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.
Diese Garantie gilt nur für den Erst äufer. Sie dec t nur Material- und Verarbeitungsfehler, die bei
bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder
unsachgemäße Behandlung, Fahrlässig eit, falschen Einbau sowie Eingriffen und Veränderungen,
die von nicht-autorisierten Stellen vorgenommen wurden.
AB Aqua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes
entstehen.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten - Stand 08/2016

6
ECO Runner 2700, 3700, 6000, 9000, 12000
Operation Manual ENG
Circulation pump for fresh and salt water aquaria
In purchasing this pump, you have selected a top quality product. It has been specifically
developed for aquarium use and extensively tested by experts.
AB Aqua Medic GmbH
Gewerbepar 24, 49143 Bissendorf, Germany
_______________________________________________________________________________

7
1. Features
The ECO Runner series of magnetically coupled centrifugal pumps are very quiet in operation.
They have fully encapsulated synchronous motors and can be operated completely safely either
submerged or out of water.
The polished ceramic shaft and bearing is practically wear-resistant, ensuring a long operating life.
An integrated thermal overheat protection device prevents damage to the windings should the
impeller rotation be impeded. The pumps can easily be ta en apart for cleaning. The direction of
the rotation is controlled electronically. This enables a very efficient operation.
All materials are salt water resistant.
Caution:
Do not operate the pump without water in the impeller chamber.
Do not allow the pump to remain in water which may freeze.
2. Technical Data
ECO Runner
2700
ECO Runner
3700
ECO Runner
6000
ECO Runner
9000
ECO
Runner
12000
Voltage (see label on
the pump): 230 V~/50 Hz
Power consumption: 30 watts 43 watts 70 watts 95 watts 150 watts
Maximum flow l/h:
Maximum head:
2,700
2.70 m
3,700
2.80 m
6,000
3.50 m
9,000
4.00 m
12,000
4,.00 m
Connection pressure
side:
(male thread):
Glue side:
Hose connection:
Connection suction
side:
(male thread):
1“
DN25
25 mm
1“
DN25
25 mm
1 1/4“
DN32
32 mm
1 1/4“
DN32
32 mm
1 1/2“
DN40
40 mm
1 1/2“
DN40
40 mm
Cable length:
Protection class:
Protection rating:
3
I
IP X8
Max. depth:
1 m ,
∇
1m
Max. water
temperature: 35° C
Operating capacity of the ECO Runner with open bore pipe

8
3. Connections
Suction side: The suction side may be connected with flexible hose, using the hose fitting (8)
included. As another option, the glue connection fitting (10) can be connected to a standard PVC
fitting and pipe (DN 32).
Pressure side: The pressure side can be connected with a flexible hose with 32 mm inner
diameter, using the hose fitting (8/9) included. This hose fitting must also to be fitted if the pump
is used as a pure current pump.
If the pump is used as return pump, it can be directly connected to a PVC pipe (DN 32), using the
glue connection fitting (10).
If a hard pipe is used for connecting the pumps, we recommend to use a short section of flexible
hose to avoid vibration.
4. Exploded parts diagram
Fig. 2: ECO Runner Pump
1. Motor housing 6. Rubber feet (4 x)
2. O-ring 7. O-ring
3. Impeller rotor assembly 8. Hose fitting
4. Pump loc 9. Securing nut
5. Filter bas et 10. Glue connection fitting
Available spare parts: Please refer to www.aqua-medic.de.
5. Set-Up
The pump may be installed submerged or out of the water. However, it is not self-priming and, if
set up out of the water, has to be installed below the water surface level. If used submerged, we
recommend to remove the hose connection (9, 10) on the suction side and to fit the filter bas et
(5) in front of the pump. However, it must be prevented that the pump runs dry since this would
destroy the bearings after a short period.
The pump head (4) can be fitted to the pump on four sides so the outlet positioned can be
adjusted. After setting up the pump ensure you can always reach the power plug easily.
Maximum depth must not exceed 1 m.

9
A B

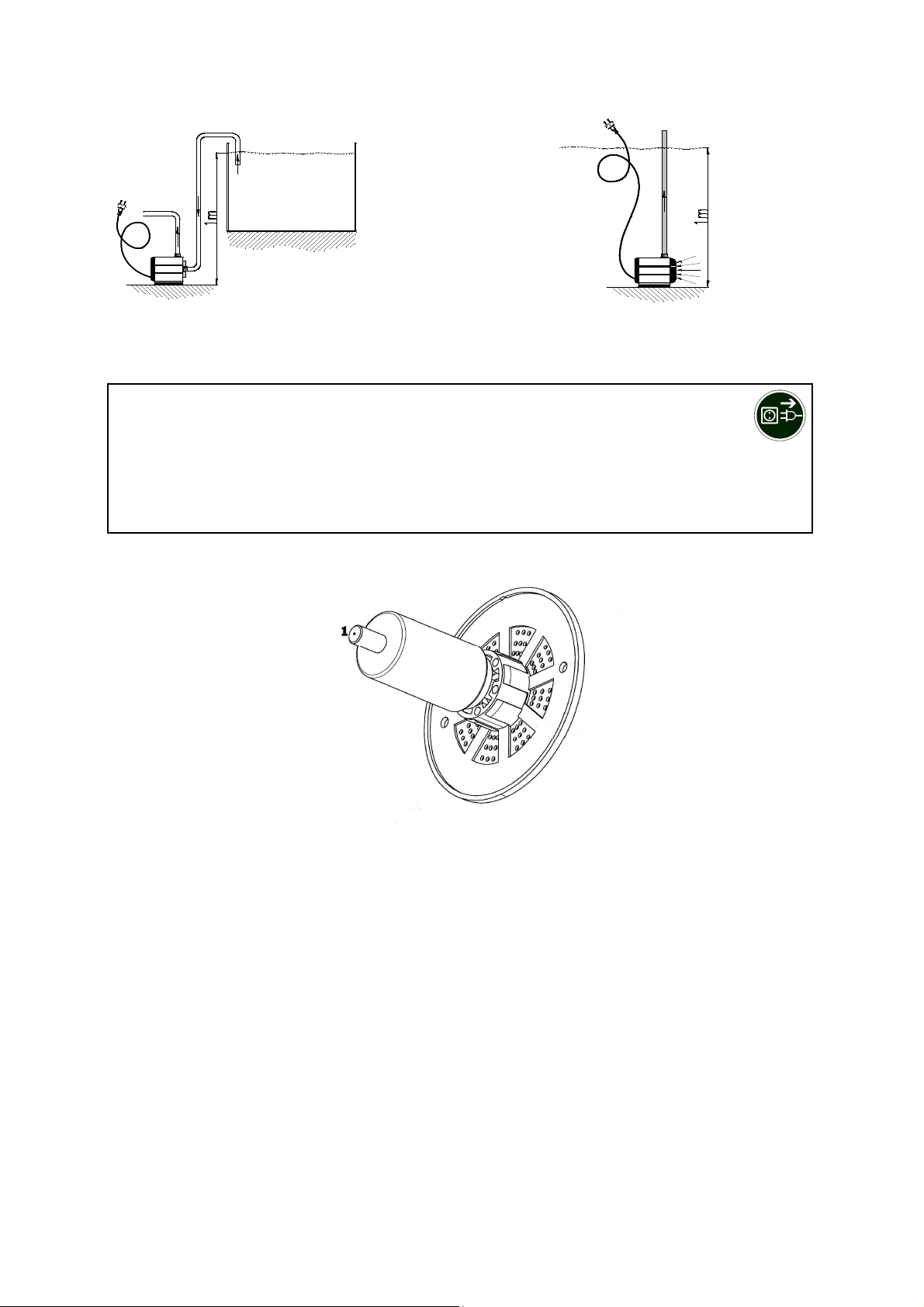

Fig. 3: Examples: (A) out of water and (B) submerged set up.
6. Maintenance / Cleaning
Fig. 4: Rotor of ECO Runner incl. cover plate
Borehole (1) for water cooling. (Warning: Hole must not be clogged!! Check regularly!)
The pump is designed to have a low maintenance requirement and under normal conditions will be
very reliable. However, the filter housing and all rotating parts must be cleaned regularly. To do so,
remove pipe connections and undo the bayonet on the pump housing. Now, the impeller (Fig. 4)
can be ta en out.
Caution: This part is a tight fit because it has an “O” ring seal and must be removed carefully so
as not to brea the ceramic shaft. It can be cleaned under running water and then be re-
assembled. If the rotor is completely dismounted, also the holes in the cover plate (Fig. 4) have to
be cleaned. They provide for sufficient water cooling of the rotor.
Important: The air duct in the ceramic axle (Fig. 4, No. 1) and the boreholes in the impeller plate
(Fig. 4) have to be clear. Otherwise, the pump might be overheated that could lead to total failure.
Safety advices
The pump is constructed for indoor aquarium use only. Before wor ing on
the aquarium, the power plug must be disconnected from the mains.
The connection cable and the power plug must not be changed. If the power cable is damaged,
the pump must be scrapped.
If the pump is used submerged, the filter bas et (5), tube and /or hose connection (8/10) must
be used.

10
7. Failures
If the pump fails to operate, chec power connection and fuse. If no fault is found, the pump may
be bloc ed and must be cleaned. See maintenance / cleaning above. If the pump is noisy, the
pump head and rotor (3, 4) have to be cleaned. If the impeller (3) is damaged, it has to be
changed. The impeller cannot be removed from the magnet. In addition, the pins should be in the
holes (see pict.).
8. Warranty
Should any defect in material or wor manship be found within 24 months of the date of purchase
AB Aqua Medic GmbH underta es to repair or, at our option, replace the defective part free of
charge – always provided the product has been installed correctly, is used for the purpose that was
intended by us, is used in accordance with the operating instructions and is returned to us carriage
paid. The warranty term is not applicable on all consumable products.
Proof of Purchase is required by presentation of an original invoice or receipt indicating the dealer’s
name, the model number and date of purchase, or a Guarantee Card if appropriate. This warranty
may not apply if any model or production number has been altered, deleted or removed,
unauthorised persons or organisations have executed repairs, modifications or alterations, or
damage is caused by accident, misuse or neglect. We regret we are unable to accept any liability
for any consequential loss. Please note that the product is not defective under the terms of this
warranty where the product, or any of its component parts, was not originally designed and / or
manufactured for the mar et in which it is used. These statements do not affect your statutory
rights as a customer.
If you have any questions your dealer cannot answer please contact us. We reserve the right to
modify and adjust the specification of our products without prior notification.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technical changes reserved - 08/2016

11
ECO Runner 2700, 3700, 6000, 9000, 12000
Mode d’emploi F
Pompe de circulation pour aquarium d’eau de mer ou d’eau douce
L’achat de cette pompe correspond à celui d’un appareil de qualité. Elle a été spécialement conçue
pour l’usage aquariophile et testée par des professionnels.
AB Aqua Medic GmbH
Gewerbepar 24, 49143 Bissendorf, Allemagne
_______________________________________________________________________________

12
1. Caractéristiques
Cette pompe de circulation de la série ECO Runner se caractérise par un fonctionnement
particulièrement silencieux. Elle possède un moteur synchrone encapsulé. Tous les matériaux
résistent à l’eau de mer.
L’axe en céramique et les roulements en céramique sont pratiquement inusables et garantissent
une durée de vie prolongée. Il est possible de démonter et de nettoyer l’ensemble des éléments de
la pompe. Tous les composants électriques de la pompe sont encapsulés. Le sens de rotation de la
pompe est commandé électroniquement. Ceci permet un fonctionnement énergétique plus efficace.
Il est possible d’installer la pompe sous l’eau ou à l’extérieur de l’eau.
2. Données techniques
ECO Runner
2700
ECO Runner
3700
ECO Runner
6000
ECO Runner
9000
ECO
Runner
12000
Tension secteur: 230 V~/50 Hz
Consommation en
watts: 30 watts 43 watts 70 watts 95 watts 150 watts
Litres/h. max.:
Colonne d’eau, max.:
2.700
2,70 m
3.700
2,80 m
6.000
3,50 m
9.000
4,00 m
12.000
4,50 m
Raccord rejet:
(Pas de vis externe):
Manchon adhésif:
Manchon tuyau:
Raccord côté
aspiration:
(Pas de vis externe):
1“
DN25
25 mm
1“
DN25
25 mm
1 1/4“
DN32
32 mm
1 1/4“
DN32
32 mm
1 1/2“
DN40
40 mm
1 1/2“
DN40
40 mm
Longueur du câble en
m.:
Classe de protection:
Type de protection:
3
I
IP X8
Profondeur maximale
de fonctionnement:
1 m ,
∇
1m
Température
moyenne maxi: 35° C
Schéma 1: Tableau: Courbe caractéristique de la pompe ECO Runner

13
3. Raccord
Aspiration: L’aspiration peut être raccordée à un tuyau au moyen du raccord de tuyau (8) fourni
avec la pompe. Il existe aussi la possibilité de raccorder une tuyauterie rigide en PVC (DN 32) à
partir du manchon d’aspiration (10).
Rejet: Il est possible de relier un tuyau (diamètre interne de 32 mm) au raccord fourni avec la
pompe (8). Même si la pompe est exclusivement utilisée comme pompe de brassage, le raccord
pour tuyau doit impérativement être vissé sur le manchon de rejet.
Lorsque la pompe est utilisée comme pompe de circulation elle peut être reliée à une tuyauterie
rigide en PVC. Le tuyau en PVC DN 32 peut être collé directement sur le manchon de rejet (10)
avec la colle PVC.
Dans le cas d’une tuyauterie rigide nous conseillons pour neutraliser les vibrations d’insérer une
partie de tuyau flexible dans le circuit.
4. Schéma de la pompe
Schéma 2: Pompe ECO Runner
1. Bloc moteur
2. Joint
3. Rotor
4. Corps de pompe
5. Panier de filtre
6. Pieds caoutchouc (4 x)
7. Joint
8. Manchon raccord tuyau
9. Ecrou serrage
10. Manchon adhésif
Pièces de rechange disponibles: voir sous www.aqua-medic.de.
5. Installation
La pompe peut être installée aussi bien à l’extérieur de l’aquarium que sous l’eau. La profondeur
maximale est de 1 mètre. La pompe n’est pas auto amorçante et doit être installée sous le niveau
d’eau en cas de mise en place à l’extérieur de l’aquarium. Lors du fonctionnement en position
immergée nous conseillons de dévisser le manchon d’aspiration (9, 10) et de monter le panier de
filtre (5). Dans chaque cas il faut cependant empêcher que la pompe ne fonctionne à sec car cela
endommagerait à court terme les coussinets. Il est possible d’insérer la tête de pompe dans les 4
faces du corps de pompe. Il est ainsi possible de régler l’orientation du manchon de rejet.
L’installation doit permettre le libre accès au cordon secteur.

14
La profondeur maximum ne doit pas dépasser 1 m.
A B
Schéma 3: Exemples d’installation en position extérieure (A) et en position immergée
(B).
6. Entretien/Nettoyage
Schéma 4: Rotor d’ECO Runner incl. couvercle
Perçage (1) pour refroidissement par eau. (Attention: Le percage ne doit être pas
obstrué!! Vérifiez régulièrement!)
Il faut nettoyer la pompe de temps à autre selon de degré de salissure.
Il faut d’abord démonter les raccords. On peut alors ouvrir la fermeture à baïonnette du corps de
pompe. Il est alors possible de retirer le groupe rotor (schéma 4). Attention: Cette pièce est
relativement bien fixée (joint) et ne doit pas être inclinée lors du retrait. L’axe pourrait casser. Il
est possible de la nettoyer sous l’eau courante puis de la remettre en place. Si le rotor est
complètement démonté, aussi les trous dans le couvercle (schéma 4) doivent être nettoyés. Ils
prévoient le refroidissement par l'eau suffisant du rotor.
Important: Le canal d’aération de l’axe céramique (schéma 4, N° 1) et les perçages de la plaque
du rotor (schéma 4) doivent être libres. Sinon la pompe surchauffe, ce qui peut l’endommager
définitivement.
Conseils de sécurité
La pompe ne peut être utilisée qu’à l’intérieur. Lors de manipulations dans
l’aquarium ou sur la pompe il faut débrancher le codon d’alimentation du secteur.
Il est interdit de remplacer le cordon d’alimentation et la prise secteur de la pompe. En cas de
dommages sur le câble il ne faut plus utiliser la pompe.
Sous l’eau la pompe ne peut fonctionner qu’avec le panier de filtre (5), le tuyau et / ou le
raccord de tuyau (8/10).

15
7. Problèmes
La pompe fonctionne longtemps sans entretien. Si elle devient bruyante, il faut nettoyer le corps de
pompe (schéma 2, N° 4) et le rotor (schéma 2, N° 3). L’endommagement du rotor (schéma 2, N°
3) nécessite son remplacement. En outre, les pivots devraient être dans les trous (voir le photo).
8. Garantie
AB Aqua Medic GmbH donne une garantie de 24 mois à partir de la date d’achat sur tout défaut de
matériau et/ou de fabrication de l’appareil. La facture d’achat (tic et de caisse) sert de preuve.
Durant cette période nous remettons gratuitement (sauf frais de port) en état le produit par la mise
en place de pièces neuves ou rénovées). En cas de problème durant ou après la garantie avec votre
appareil veuillez vous adresser à votre revendeur.
Cette garantie ne vaut que pour le premier acheteur. Elle ne couvre que les défauts de matériau
et/ou de fabrication, qui peuvent se produire lors d’une utilisation normale. Elle n’est pas valable
pour les dommages dus au transport ou une utilisation non conforme, la négligence, une mauvaise
installation ou des manipulations ou des interventions effectuées par des personnes non autorisées.
AB Aqua Medic GmbH n’est pas responsable pour les dégâts collatéraux qui peuvent survenir suite
à l’usage de l’appareil.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Allemagne
- Sous réserve de modifications techniques – 08/2016

16
ECO Runner 2700, 3700, 6000, 9000, 12000
Handleiding NL
Opvoerpomp voor zoet- en zoutwater aquaria
Met de aan oop van deze pomp heeft een top waliteitsproduct ge ozen. Het is speciaal ontworpen
voor gebrui in aquaria en uitvoerig getest door experts.
AB Aqua Medic GmbH
Gewerbepar 24, 49143 Bissendorf, Germany
_______________________________________________________________________________

17
1. Kenmerken
De ECO Runner serie met magnetisch ge oppelde centrifugaalpompen zijn zeer stil in het gebrui .
Ze hebben volledig inge apselde synchroonmotoren en unnen onderwater of naast de ba
gebrui t worden.
De gepolijste eramische as en lagers zijn nagenoeg slijtage bestendig, wat een lange levensduur
garandeert. Een geïntegreerde oververhittingsdetectie zorgt ervoor dat de spoelen niet beschadigd
ra en mocht de motor vast lopen. De pompen unnen oo ma elij uit el aar gehaald worden
voor onderhoud. De draairichting wordt ele tronisch gestuurd, hierdoor zijn de pompen zeer
efficiënt.
Alle materialen zijn zoutwater resistent.
Waarschuwing:
Laat de pomp niet draaien zonder water in de rotor amer.
Laat de pomp niet in water staan wat an bevriezen.
2. Technische gegevens
ECO Runner
2700
ECO Runner
3700
ECO Runner
6000
ECO Runner
9000
ECO
Runner
12000
Voltage (zie label op
de pomp): 230 V~/50 Hz
Stroomverbrui : 30 watt 43 watt 70 watt 95 watt 150 watt
Maximale storming
l/h:
Maximum hoogte:
2,700
2.70 m
3,700
2.80 m
6,000
3.50 m
9,000
4.00 m
12,000
4,.00 m
Verbinding dru zijde:
(male thread):
Lijmzijde:
Slangverbinding:
Verbinding aanzuig
zijde:
(male thread):
1“
DN25
25 mm
1“
DN25
25 mm
1 1/4“
DN32
32 mm
1 1/4“
DN32
32 mm
1 1/2“
DN40
40 mm
1 1/2“
DN40
40 mm
Kabel lengte:
Veiligheids lasse :
Veiligheidsrating:
3
I
IP X8
Max. diepte:
1 m ,
∇
1m
Max. water
temperatuur: 35° C
Capaciteit van de ECO Runner met een open pijp

18
3. Verbindingen
Aanzuig zijde: De aanzuigzijde an verbonden worden met flexibele slang, doormiddel van de
slang verbinding (8). Een andere mogelij heid is de lijmverbinding (10) deze past op een
standaard PVC fitting en pijp (DN 32).
Drukzijde: De dru zijde an verbonden worden met een flexibele slang met 32 mm diameter aan
de binnenzijde, doormiddel van slangverbinding (8/9). Deze moet oo geplaatst worden als de
pomp en el als stromingspomp gebrui t wordt.
Als de pomp als opvoerpomp gebrui t wordt an deze direct verbonden worden aan een PVC buis
(DN 32), doormiddel van de lijmverbinding (10).
Als een harde buis gebrui t wordt om de pompen te verbinden, raden we een ort stu flexibele
slang aan om trillingen te voor omen.
4. Exploded parts diagram
Afb. 2: ECO Runner Pomp
1. Motorbehuizing
2. O-
ring
3. Rotor
4. Voorzijde pomp
5. Filterbehuizing
6. Rubber voetjes (4 x)
7. O-ring
8. Slangverbinding
9. Verbindingsmoer
10. Lijmverbinding
Voor beschi bare reserve onderdelen, zie de website www.aqua-medic.de.
5. Plaatsing
De pomp an onderwater of uit het water geïnstalleerd worden. Let wel op dat als de pomp niet
onder water geïnstalleerd wordt deze onder het water niveau geplaatst wordt, hij zuigt niet zelf het
water aan. Indien de pomp onderwater gebrui t wordt raden we aan om de slang verbinding (9,
10) aan de aanzuig zijde te verwijderen en de filterbehuizing (5) te plaatsen. Toch moet er voor
gewaa t worden dat de pomp niet droog draait, dit an op orte termijn de lagers beschadigen.
De voorzijde van de pomp (4) an op vier anten geplaatst worden, hierdoor an de uitstroom
aangepast worden qua richting. Nadat de pomp geïnstalleerd is, moet u ervoor zorgen dat u altijd
ma elij bij de stroomvoorziening an.
Maximum diepte moet niet meer dan 1 m zijn.

19
A B
Afb. 3: Voorbeelden: (A) uit het water en (B) onderwater setup.
6. Onderhoud
Afb. 4: Rotor van de ECO Runner incl. dekplaat
Opening (1) voor waterkoeling. (Waarschuwing: Opening mag niet verstopt raken,
regelmatig controleren!)
De pomp is ontworpen om weinig onderhoud nodig te hebben en is onder normale omstandigheden
zeer betrouwbaar. Let wel op dat het rotorhuis en de draaiende delen regelmatig onderhouden
moeten worden. Om dit te doen moet men de slang verbindingen verwijderen alsmede de voorzijde
van de pompbehuizing. Nu an de rotor (afb. 4) eruit gehaald worden.
Waarschuwing: Dit onderdeel zit heel stra geplaatst, mede door de o-ring afdichting. Het
onderdeel moet dan oo voorzichtig verwijderd worden om te voor omen dat de eramische as
bree t. Het an onder lopend water afgespoeld worden en weer gemonteerd worden. Als de rotor
volledig verwijderd is moeten oo de gaten van de de plaat (afb. 4) schoongemaa t worden. Deze
gaten zorgen voor de oeling van de rotor.
Belangrijk: De luchtgaten in de eramische as (afb. 4, Nr. 1) en de gaten in de rotorplaat moeten
gangbaar zijn. Anders ris eert u dat de pomp oververhit raa t en stu draait.
Veiligheidsadvies
De pomp is alleen bedoeld voor aquaria binnenshuis. Voordat men aan het aquarium
wer t moet de ste er uit het stopcontact. De stroom abel en ste er mogen niet vervangen
worden. Als de stroom abel beschadigd is moet de pomp vernietigd worden.
Als de pomp onderwater gebrui t wordt moet, de filterbehuizing (5) en/of de slangverbinding
(8/10) gebrui t worden.

20
7. Problemen
Als de pomp niet wer t, controller dan eerst de stroomvoorziening en de ze ering. Als er geen
defect gevonden wordt an de pomp geblo eerd zijn en moet deze gereinigd worden. Zie het
hoofdstu hierboven. Als de pomp luidruchtig is moeten de rotor en voorzijde (afb. 2, Nr. 3) van de
pomp onderhouden worden. Als de rotor (afb. 2, Nr. 3) beschadigd is moet deze vervangen
worden. De rotor an niet van de magneet verwijderd worden. Daarnaast moeten de pinnen in de
juiste gaten zitten, zie de afbeelding hieronder.
8. Garantie
AB Aqua Medic GmbH geeft recht op 24 maanden garantie vanaf de aan oopdatum tegen alle
defecten in materiaal of afwer ing van het apparaat. Op de dichtheid van het aquarium hebben een
garantie van drie jaar. Garantie alleen door het bewijs van de originele aan oopbon. Gedurende
deze tijd zijn wij het product gratis door nieuwe of gereviseerde onderdelen, reparatie (exclusief
verzend osten). In het geval dat er zich problemen voordoen met het apparaat tijdens of na de
garantieperiode, neem dan contact op met uw dealer.
Deze garantie geldt alleen voor de oorspron elij e oper. Dit geldt alleen voor materiaal en of
fabricagefouten die zich voordoen bij normaal gebrui . Het geldt niet voor schade door transport of
ondes undig gebrui , verwaarlozing, onjuiste installatie, alsmede interventies en veranderingen die
zijn gemaa t door niet-geautoriseerd personeel.
AB Aqua Medic GmbH is niet aanspra elij voor enige indirecte schade veroorzaa t door het
gebrui van het apparaat.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische veranderingen onder voorbehoud – Stand 08/2016
