Bedienungsanleitung
CBG-Serie Hang On Filter
Seiten: 2-6 (DE)
Instruction manual
CBG-series hang on back filter
Sites: 7-12 (EN)
Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de
All operating instructions also online at: www.aquaristikwelt24.de

By Aquaristikwelt24
www.aquaristikwelt24.de
2 | S e i t e
Vielen Dank, dass Sie sich für einen AquaOne Hang On Filter entschieden
haben. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung
sorgfältig durch, um sicherzustellen, dass Sie das Gerät ordnungsgemäß
verwenden.
Eigenschaften
- vollständig abgedichteter Filterkörper in einem praktischen Design
- hoher Wasserdurchfluss, mehrstufige Filterung
- platzsparender Filterkörper
- regelbarer Wassereinlass und -ausgang, unkompliziertes Stecksystem
- Oberflächenskimmer zur Reduzierung von Kahmhaut und
Verschmutzungen der Wasseroberfläche
- austauschbare Filtermedien
Sicherheitshinweise
1. Elektroinstallationen müssen den nationalen Vorschriften entsprechen.
2. Das Gerät darf nur angeschlossen werden, wenn die elektrischen
Daten von Gerät und Stromversorgung übereinstimmen.
3. Betreiben Sie das Gerät niemals, wenn die elektrischen Kabel oder
das Gehäuse defekt sind.
4. Tragen oder ziehen Sie das Gerät nicht am Stromkabel.
5. Öffnen Sie niemals das Gerätegehäuse oder die dazugehörigen
Komponenten, es sei denn, dies ist in der Bedienungsanleitung
ausdrücklich vorgeschrieben.
Inbetriebnahme
1. Nehmen Sie den Filter aus der Verpackung, spülen Sie den Filter, die
Filtermedien, Aktivkohle und Keramikkugeln mit klarem Wasser ab.

By Aquaristikwelt24
www.aquaristikwelt24.de
3 | S e i t e

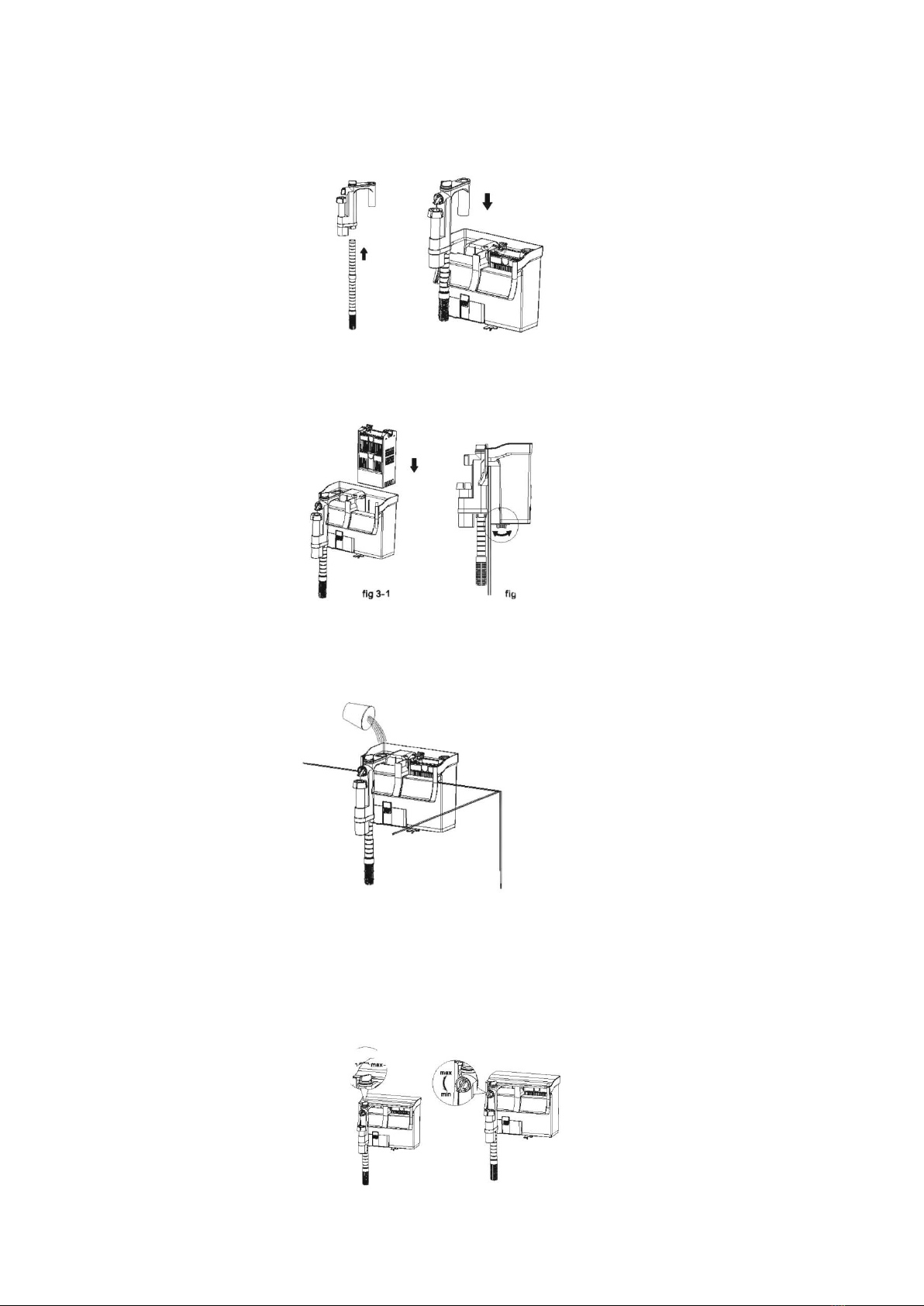

2. Stecken Sie das Teleskop-Rohr und die Abdeckung für den Eingang
in das Eingangs-Rohr.
3. Setzen Sie die Filtermedien, Aktivkohle und Keramikkugeln in das
Gehäuse ein.
4. Justieren Sie den Filter mit dem Abstandhalter.
5. Füllen Sie den Filterbehälter mit Wasser, bevor Sie den Strom
anschließen.
6. Regeln Sie den Wasserdurchfluss. Mit dem seitlichen Regler kann der
Skimmer geregelt werden. Zieht er zu viel Luft, muss er etwas
heruntergesetzt werden.

By Aquaristikwelt24
www.aquaristikwelt24.de
4 | S e i t e
7. Der UVC-Klärer kann bei Bedarf ein- und ausgeschaltet werden.
Wartung / Reinigung
1. Stellen Sie vor der Wartung den Strom ab.
2. Reinigen Sie die Filterwatte regelmäßig.
3. Setzen Sie die Filterkörbe wieder ordnungsgemäß zusammen.
4. Befüllen Sie den Filterbehälter mit Wasser, bevor Sie ihn wieder
einschalten.
5. Die Wasserhöhe des Aquariums darf sich höchstens 4 cm unterhalb
des Beckenrandes befinden. Bei einer geringeren Wasserhöhe kann
der Filter möglicherweise kein Wasser fördern oder der Durchfluss ist
zu gering.

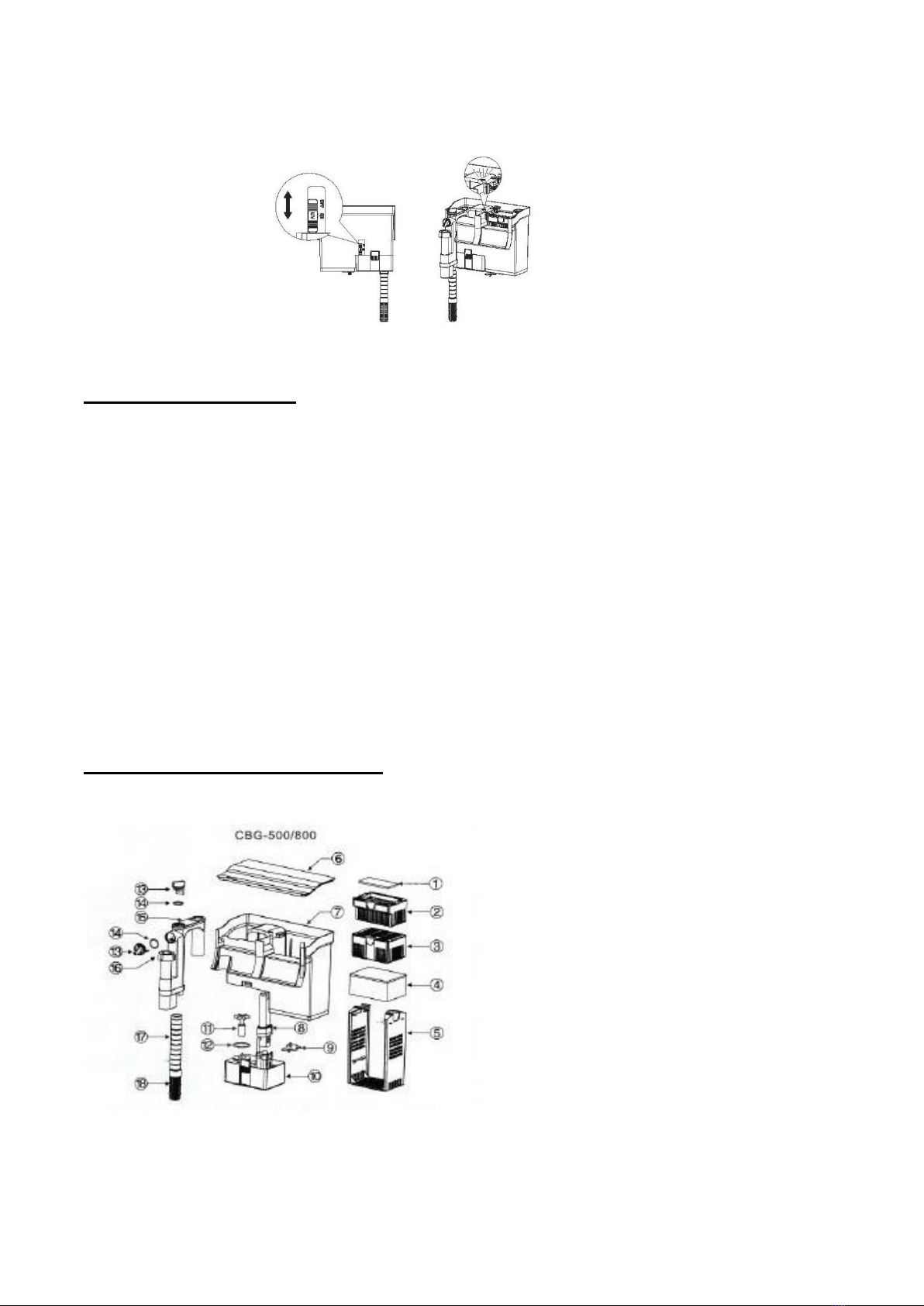

Teileliste Hang on Filter CBG
1. Filterwatte
2. Filterkorb 1
3. Filterkorb 2
4. Filterschwamm
5. Filterkorb-Halterung
6. Abdeckung
7. Filtergehäuse
8. UV-Lampe
9. Abstandhalter
10. Motor
11. Impeller
12. O-Ring 1
13. Durchflussregler
14. O-Ring 2
15. Eingangs-Rohr
16. Oberflächenskimmer
17. Teleskop-Rohr
18. Eingangs-
Abdeckung

By Aquaristikwelt24
www.aquaristikwelt24.de
5 | S e i t e
Problembehebung
Problem
Ursache
Problembehebung
Filter pumpt nicht
Strom ist nicht angeschlossen
Impeller ist blockiert
Defekte Pumpe
Filter läuft trocken
Überhitz Schutz
Schließen Sie den Strom an
Reinigen Sie den Impeller
Tauschen Sie die Pumpe aus
Füllen Sie den Filterbehälter mit Wasser
Entfernen Sie den Impeller, füllen Sie
den Behälter mit Wasser und warten Sie
15 Minuten, bevor Sie den Filter wieder
einschalten
Laute Pumpe
Filter läuft trocken
Impeller blockiert oder defekt
Füllen Sie den Filterbehälter mit Wasser
Reinigen Sie die Pumpe oder tauschen
Sie den Impeller aus
Geringer
Wasserdurchfluss
Verschmutzte Filterwatte
Wasserhöhe im Aquarium unter
4 cm
Reinigen oder ersetzen Sie die
Filterwatte
Schließen Sie den
Ausgangsdurchflussregler, öffnen Sie ihn
nach 3 Sekunden
Kein
Wasserdurchfluss
Leerer Filterbehälter
Kein Strom
Verschmutzter Eingang
Füllen Sie Wasser in den Filterbehälter
Prüfen Sie die Stromzufuhr
Reinigen Sie die Eingangs-Abdeckung
Schmutziges
Wasser
Nützliche Bakterien haben sich
noch nicht im Filter angesiedelt.
Falsche Größe
Zu großer Fischbesatz
Verschmutzte Filterschwämme
Verschmutztes Quarzglas
(Filter CBG-500/800)
Wasser extrem schmutzig
Nutzen Sie einen Filterstarter
Verwenden Sie ein größeres Filtermodell
Reduzieren Sie den Fischbesatz
Reinigen Sie die Filterschwämme
Reinigen Sie das Quarzglas
Führen Sie eine Wasserwechsel (ca.
50 %) durch
UV-Lampe leuchtet
nicht
(Filter CBG-
500/800)
Kein Strom
UV-Lampe ist durchgebrannt
Schalter ist auf „Off“ gestellt
Prüfen Sie die Stromzufuhr
Ersetzen Sie die 5-Watt-UV-Lampe
Schieben Sie den Schalter auf „On“

By Aquaristikwelt24
www.aquaristikwelt24.de
6 | S e i t e
Technische Daten
Modell
CBG-500
CBG-500S
CBG-800
CBG-800S
Volt
220-240V/50Hz 110-120V/60Hz
Leistung
500L/h (132GPH)
800L/h (211GPH)
UV Watt
5W
5W
Power Watt
5W
5W
Wasser-
volumen
38-115L
75-190L
Maße
192x110.5x165mm
229x127.5x179mm
Vorschriften zur Entsorgung
Die EU-Richtlinie über die Entsorgung von Elektro-Altgeräten (WEEE,
2012/19/EU) wurde mit dem Elektro-Gesetz umgesetzt.
Alle von der WEEE betroffenen AquaOne Elektro-Geräte, sind mit
dem Symbol einer durchgestrichenen Mülltonne gekennzeichnet
worden. Dieses Symbol besagt, dass dieses Gerät nicht über den
Hausmüll entsorgt werden darf.
Entsorgung von gebrauchten elektrischen und elektronischen Geräten
(Anzuwenden in den Ländern der Europäischen Union und anderen
europäischen Ländern mit einem separaten Sammelsystem für diese
Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist darauf
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet.
Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern.
Weitere Informationen über das Recycling dieses Produkts erhalten Sie von
Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem
Geschäft, in dem Sie das Produkt gekauft haben.

By Aquaristikwelt24
www.aquaristikwelt24.de
7 | S e i t e
Thank you for choosing AquaOne CBG series of hang on back filter. Please
read the manual before you use the filter. Do not let children use the filter
without adult supervision. Please keep the manual for future reference.
This marking indicates that this product should not be disposed with other
household wastes throughout the EU. To prevent possible harm to the
environment or human health from uncontrolled waste disposal, recycle it
responsibly to promote the sustainable reuse of material resources. To
return your used device, please use the return and collection systems or
contact the retailer where the product was purchased. They can take this
product for environmental safe recycling.
Warranty
The guarantee period is 2 years, valid from the invoice date. The wearing
parts of the filter are not covered by the warranty. The damage caused by
improper use is excluded from the warranty.
Usage
This filter includes a UV sterilizer (except CBG-500S/800S), which helps
reduce floating algae and bacteria in the aquarium. Please do not expose the
UV light to your skin or eyes. Do not use the UV sterilizer if the outer case is
broken, and avoid using the filter for other purposes than in the aquarium.
The filter uses biological and mechanical filtration to clean the aquarium
water. Please pay attention to the following:
1. Use in water temperature between 4·c to 35"C (39F to 95F).
2. Use in aquarium only.
3. Must comply with technical data.
4. Do not use with liquids other than water.
5. Do not run dry.
6. lt is prohibited for commercial or industrial purposes.
7. lt is prohibited to use together with chemicals, food, inflaryimable and
explosive articles.
Safety instructions
1. Electrical installations must meet the national regulations.
2. The unit may only be connected when the electrical data of the unit and
power supply meet.
3. Never operate the unit if either the electrical cables or the housing are
defective.
4. Do not carry or pull the unit by its electrical cable.

By Aquaristikwelt24
www.aquaristikwelt24.de
8 | S e i t e
5. Never open the unit housing or its attendant components, unless this is
explicitly required in the operating instruction.
6. Only use original spare parts and accessories for the unit.
Instructions
1. Take out the filter from the packaging, wash the filter pads, carbons and
ceramic balls.
2. Put the telescopic tube and intake cover into the intake tube.
3. Put the filter pads, carbons and ceramic balls into the filter body (fig 3-1).
Adjust the filter to glass holder so the filter is level (fig3-2).
4. Fill the filter body with tank water before usage. Plug in the power.

By Aquaristikwelt24
www.aquaristikwelt24.de
9 | S e i t e

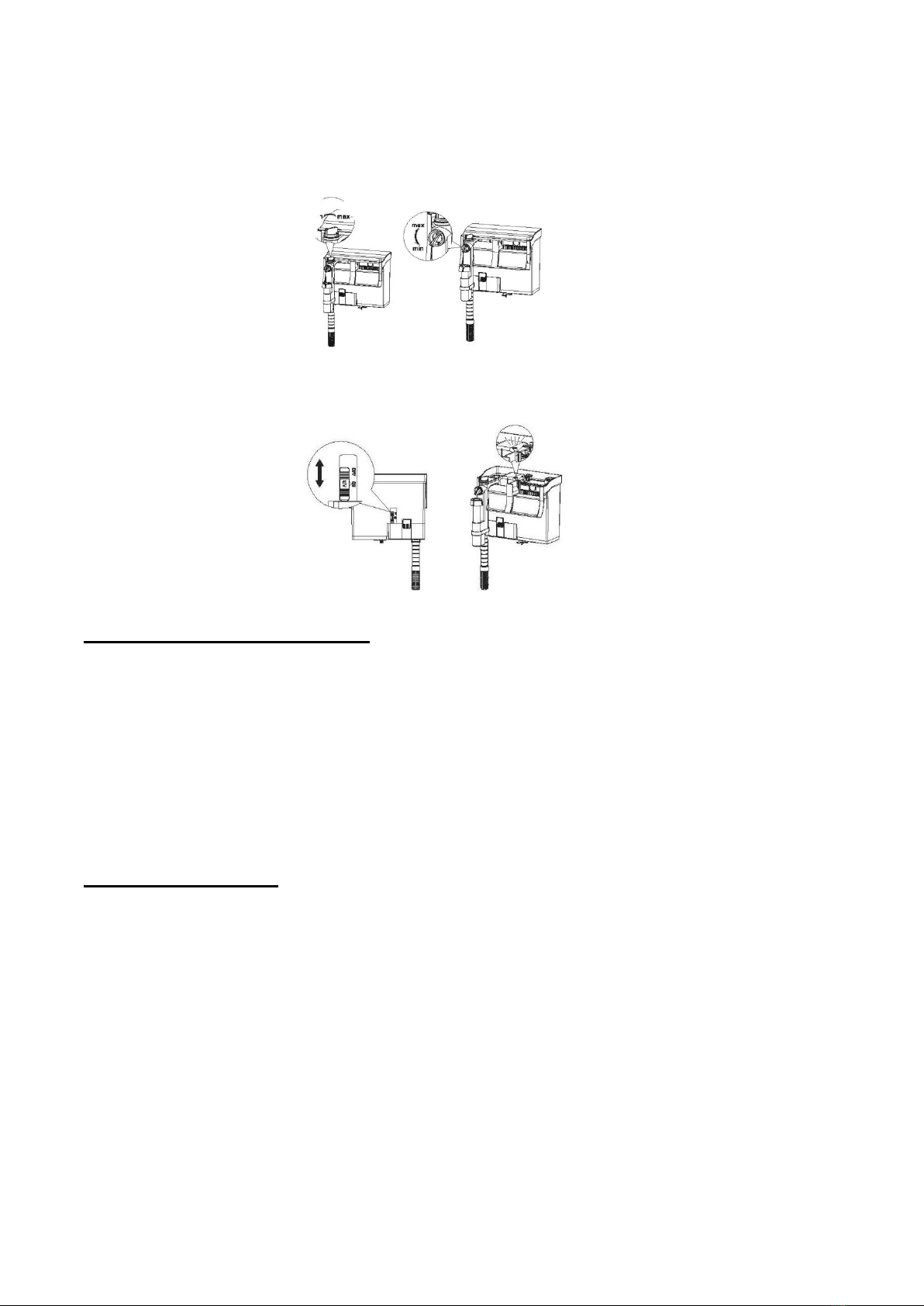

5. Adjust the water flow dial to limit the water intake. The dial on the side
can adjust the intake for the surface skimmer. Please turn down the
surface skimmer if you surface skimmer is sucking in too much air.
6. UV sterilizer can be turn on and off if needed.
Cleaning and changing part
1. Unplug the power, pour out the water.
2. Pull out the motor from the filter body.
3. Clean the impeller and change UV bulb if necessary.
4. Take out the quartz tube, clean the surface.
5. Check the quartz tube and O-ring are in good condition. Change if necessary.
6. Put everything back together.
Replacement parts
1.UV bulb (suggest changing after 8000 hours of usage)
2.Filter pads and media
3.O-ring

By Aquaristikwelt24
www.aquaristikwelt24.de
10 | S e i t e
Troubleshooting
Problem
Cause
Solution
Dirty
Water
1. Beneficial bacteria not
establish in the new filter.
2. Not the right size.
3. Too many livestock
4. Dirty filter pads
5. Dirty quartz tube
6. Water extremely dirty
1. Dose some bacteria into the filter and tank. (Learn
more about Nitrogen Cycle in Aquarium Online).
2.Upgrade to a larger filter.
3. For reference only: 1 inch of fish per gallon of tank
water.
4.Clean the filter pads.
5.Clean the quartz tube.
6.Do 50% water change.
UV Light
Not On
1. Filter not plug into power.
2. UV bulb burn out.
3. On / Off switch on Off
position.
1. Plug filter to power outlet.
2. Replace 5W UV bulb.
3. Push the switch to On position.
No Water
Come Out
1. No water in filter body.
2. Filter not plug into power.
3. lntake cover clogged.
4. Put tank water in filter body.
5. Plug filterto power outlet.
6. Clean intake cover
Storage
In order to prevent the frost, the equipment must stop using, drain the water,
clean and check. Then store in a dry place.
Technical parameter
Model
CBG-500
CBG-500S
CBG-800
CBG-800S
Voltage
220-240V/50Hz 110-120V/60Hz
Flow rate
500L/h (132GPH)
800L/h (211GPH)
UV wattage
5W
5W
Pump wattage
5W
5W
Suitable aquarium
size
38-115L (10-30 US Gai)
75-190L (20-50 US Gai)
Product dimension
192x110.5x165mm
229x127.5x179mm

By Aquaristikwelt24
www.aquaristikwelt24.de
11 | S e i t e
Product diagram:

By Aquaristikwelt24
www.aquaristikwelt24.de
12 | S e i t e
Regulations for waste disposal:
The Waste Electrical and Electronic Equipment Directive (WEEE Directive,
2012/19/EU) of the EU was implemented in the German law related to
electrical and electronic equipment and appliances.
All AquaOne electric devices that fall under the WEEE directive
are labelled with the symbol of a crossed- out wheeled rubbish
bin. This symbol indicates that this electric device must not be
disposed of with the domestic waste.
Disposal of used electrical and electronic devices (in- tended for use in the
countries of the European Union and other European countries with a
separate waste collection system for these devices).
The symbol on the packaging or the product itself indi- cates that this product
must not be treated as normal domestic waste but must be disposed of at a
recycling collection station for electrical and electronic waste.
By disposing of this product correctly, you contribute to the protection of the
environment and the health of your fellow people. Inappropriate disposal
threatens the en- vironment and health.
Material recycling helps to reduce the consumption of raw materials.
Additional information about the recycling of this product can be provided by
your local commune, the municipal waste disposal facilities, or the store
where you purchased the product.
