Bedienungsanleitung
CPF-Serie Druckteichfilter
Seiten: 2-11 (DE)
Instruction manual
CPF-series Pond pressure filter
Pages: 12-19 (EN)
Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de
All instruction manuals also online at: www.aquaristikwelt24.de

By Aquaristikwelt24
www.aquaristikwelt24.de
2 | S e i t e
Vielen Dank, dass Sie sich für einen AquaOne Teichfilter der CPF-Serie
entschieden haben. Lesen Sie die Bedienungsanleitung vor der
Verwendung sorgfältig durch, um sicherzustellen, dass Sie das Gerät
ordnungsgemäß verwenden. Bitte bewahren Sie das Handbuch für den
Fall auf, dass Sie es in der Zukunft benötigen.
Beschreibung
Das CPF System ist ein effektives Druckfiltersystem mit
einfacher und unkomplizierter Bedienbarkeit. Die hohe
Wasserdurchlaufmenge sorgt schnell und zuverlässig für klares Wasser.
Der CPF Druckfilter verfügt über ein eingebautes Selbstreinigungssystem.
Die Reinigung erfolgt durch die Rückspülfunktion über ein Mehrwegeventil.
So können die Filterschwämme gesäubert werden, ohne den Filterbehälter
öffnen zu müssen.
Der Filter kann beliebig positioniert werden, der Wasserspiegel muss
dabei nicht beachtet werden. Es ist ebenfalls möglich, den Behälter
einzugraben. WICHTIG: Der Filter darf nicht im Wasser stehen.
Mit den Filtern des CPF Systems ist es möglich Wasserfälle,
Bachläufe, Springbrunnen etc. zu betreiben.
Der integrierte UVC-Klärer sorgt für schwebealgenfreies, klares
Wasser. Das Bio-Filtersystem entfernt Ammoniak und Nitrit aus
dem Teichwasser.
UVC Klärer
Alle CPF-Druckfilter sind mit einem integrierten UVC-Klärer ausgestattet.
Bitte prüfen Sie vor der ersten Inbetriebnahme, dass Lampe und
Quarzglas intakt sind. Dafür lösen Sie bitte die Schrauben am Deckel des
Filters und ziehen den UVC-Klärer vorsichtig heraus. Die Lampe leuchtet
nur im zusammengebauten Zustand. Durch das Kontrollfenster sollte ein
schwaches, hellblaues Licht zu sehen sein. Um die Funktion von Lampe
und Vorschaltgerät zu prüfen, muss auf der Unterseite des
Vorschaltgerätes die Sicherung ausgelöst werden. Diese befindet sich in
einer etwa 5mm großen Öffnung neben der Lampenfassung und muss mit
einem Stift o.ä. eingedrückt werden, bis ein Klicken zu hören ist. Dann
sollte die Lampe aufleuchten.

By Aquaristikwelt24
www.aquaristikwelt24.de
3 | S e i t e
Die UV-Lampe sollte jährlich ausgetauscht werden. Bitte prüfen Sie auch
regelmäßig Quarzglas und Dichtungen, um einen Wassereintritt zu
vermeiden.
ACHTUNG: UV-Licht ist schädlich für die Augen. Bitte vermeiden Sie
längeren Betrieb der Lampe außerhalb des Filters.
Bio Filtersystem
Im Lieferumfang sind zusätzlich Bio-Balls enthalten. Diese dienen der
Ansiedlung nützlicher Bakterien, die das Wasser zusätzlich auf biologische
Art filtern.
Wie der Filter funktioniert
Der Druckfilter mit integriertem UV ist ein geschlossenes Filtersystem zur
biologischen und mechanischen Reinigung von Teichwasser.
A. Wassereinlass
Die Pumpe wird mit einem Druckschlauch an den Wasserzulauf
angeschlossen.

By Aquaristikwelt24
www.aquaristikwelt24.de
4 | S e i t e
B. Wirbelsystem
Unter Einwirkung der Schwerkraft werden Schwebstoffe und Schlamm
abgeschieden.
C. mechanischer Filter
Wenn das Wasser durch den Filterschwamm in das Innere gelangt, werden
Schmutzpartikel durch die Filterschwammoberfläche gestoppt.
D. Biologische Klärung
Die Poren des Filterschwamms bilden eine große innere Oberfläche, die
Mikroorganismen besiedeln können. Die gelben und blauen Filterschwämme
unterscheiden sich in Größe und Dichte. Dadurch entstehen Zonen, in denen
das Wasser unterschiedlich schnell fließen kann. Zonen mit hoher
Strömungsgeschwindigkeit (blaue Filterschwämme) begünstigen die
Ansiedlung von Mikroorganismen, die Ammonium über Nitrid zu Nitrat
umwandeln (Nitrifikation). Zonen mit geringer Strömungsgeschwindigkeit
(gelbe Schwämmel unterstützen die Ansiedlung anaerober Mikroorganismen,
die Nitrat zu Stickstoff reduzieren (Denitrifikationl.
E. Teichwasser klären
Während das Wasser ausfließt, wird es unter der UV-Lampe kurz ultravioletter
Strahlung ausgesetzt. Dadurch werden Keime und Bakterien abgetötet und
das Algenwachstum gehemmt.
Anschließend fließt das Wasser kreisförmig vom Rand in den Filter.
F. Wasserablauf mit Durchflussanzeige
Am Wasserauslauf wird das geklärte Wasser über einen Druckschlauch oder
einen Bachlauf etc. wieder in den Gartenteich geleitet.
G. Reinigungsanschluss
Beim Reinigen des Filters kann an den Reinigungsanschluss ein
Ablaufschlauch angeschlossen werden, der das Schmutzwasser in die
Kanalisation oder auf ein Blumenbeet leitet.
H. Funktionsschalter
Mit dem Funktionsschalter wird zwischen dem normalen Wasserabfluss in
den Teich „Filter“ und dem Reinigungsanschluss „Reinigen“ umgeschaltet.
I. Reinigen der Filterschwämme mit der Grifffunktion
Die Filterschwämme können durch Umdrehen des Reinigungsgriffes gereinigt
werden.
Definition von klarem Wasser
Klares Wasser ist erreicht, wenn die Fische oder Steine am Teichgrund in der
Tiefe von 1 Meter zu sehen sind.
Inbetriebnahme
1. Installieren Sie den Filter überflutungssicher. Sichern Sie Ihren
Filter, damit er nicht in den Teich fällt. Er sollte mindestens 2 m vom
Teichrand entfernt aufgestellt werden.

By Aquaristikwelt24
www.aquaristikwelt24.de
5 | S e i t e
2. Um Arbeiten am Filter zu erleichtern, lässt sich der Deckel komplett
öffnen.
Schäuche anschließen
1. Schieben Sie den Schlauch auf den spiralförmigen
Stufenschlauchadapter und sichern ihn mit einer Schlauchschelle.
Dadurch wird die Verbindung wasserdichter.
2. Versuchen Sie, einen Schlauch mit größerem Durchmesser zu
wählen, um den Filter anzuschließen.
3. Für Schläuche, die länger als 4m sind, verwenden Sie bitte immer
Schläuche, die dem oberen Wert der Skala entsprechen.
4. Um Druckverluste zu vermeiden, kürzen Sie die spiralförmigen
Stufenschlauchtüllen an den entsprechenden Stellen für jeden
Schlauch.
Anschluss reinigen
Verbunden mit dem Reinigungsanschluss. So können Sie das
Schmutzwasser direkt in die Kanalisation oder auf ein Blumenbeet leiten.
Druckfilter
Prüfen Sie vor jeder Inbetriebnahme den korrekten Sitz der
angeschlossenen Schläuche, der Verschlusskappe und der Schelle mit
Sicherungsklinke.
der Funktionsschalter muss auf das Symbol „Filter“ gestellt werden. Lesen
und befolgen Sie unbedingt die Sicherheitshinweise vor der
Inbetriebnahme.
1. Pumpe einschalten. Achtung! Die UV-Lampe darf nicht ohne
Wasserdurchfluss betrieben werden.
2. Überprüfen Sie alle Dichtungsverbindungen. Wenn sie undicht sind,
sollten sie eingestellt werden.
3. Filter an der Stromversorgung passieren.
4. Die Filteranlage mit integriertem UV muss dauerhaft 24 Stunden am
Tag laufen.
5. Die UV-Lampe muss nach 8.000 Betriebsstunden ausgetauscht
werden, damit der UV-Filter weiterhin mit optimaler Wirkung arbeitet.

By Aquaristikwelt24
www.aquaristikwelt24.de
6 | S e i t e
6. Das Filtersystem muss regelmäßig gereinigt werden.
Achtung: Bei einer Neuinstallation erreicht der Druckfilter erst nach einigen
Wochen seine volle biologische Reinigungswirkung. Erst ab einer
Temperatur von +10°C setzt eine umfassende Bakterienaktivität ein.
Reinigen der Filterschwämme
Schwebstoffe und Schmutz setzen sich mit der Zeit in den Filterschwämmen
ab. Diese Ablagerungen verringern die Wirksamkeit des Filters, daher sollten
die Filterschwämme regelmäßig gereinigt werden, z.B. jede Woche.
Die Filterschwämme sollten gereinigt werden, wenn trübes oder sogar
verschmutztes Wasser aus dem Wasserauslass in den Teich zurückfließt.
1. Drehen Sie die Kurbel so lange, bis am Schlauchende sauberes bzw.
leicht trübes Wasser zu sehen ist.
2. Durch das Drehen der Kurbel werden die Filterschwämme gegen ein
Zahnrad ausgedrückt und mechanisch gereinigt.
3. Der Filter wird nun gespült. Sobald sauberes Wasser am
Schlauchende zu sehen ist, ist der Reinigungsprozess beendet.
Drehen Sie den blauen Schalter wieder zurück auf die Filterfunktion.
4. Der Filter arbeitet jetzt wieder. Überprüfen Sie den Wasserfluss in den
Teich.
Austausch der Filterschwämme
Der Wasserdurchfluss ist durch verschmutzte Filterschwämme zu gering und
kann nicht durch Reinigen mit der Kurbelfunktion verbessert werden. Dann
sollten die Filterschwämme komplett ausgewaschen oder ersetzt werden.
Bitte verwenden Sie keine chemischen Reinigungsmittel, um die
Mikroorganismen in den Filterschwämmen nicht abzutöten.
1. Ziehen Sie den Netzstecker des Filters.
2. Pumpe ausschalten und gegen unbeabsichtigtes Einschalten sichern.
3. Entfernen Sie die Schutzschnalle und öffnen Sie dann die Klemme.
4. Heben Sie den Deckel mit der Filterschwammeinheit ab. Legen Sie den
Deckel umgekehrt auf eine andere saubere Oberfläche. Die
Filterschwämme liegen mit der Filterplatte nach oben.
5. Entfernen Sie das Umlenkrohr gegen den Uhrzeigersinn, entfernen Sie
die Schrauben am Zahnrad und die separate Platte.
6. Entfernen Sie die Filterschwämme, um sie auszutauschen oder zu
reinigen.
7. Filterschwammteil abziehen und unter fließendem Wasser reinigen.
Drücken Sie die Filterschwämme gut aus.
8. Behälter, Filterschwämme, O-Ring und Behälterrand durch Abspritzen
mit einem Wasserschlauch reinigen.
9. Bringen Sie das Schwammteil wie folgt an, setzen Sie die separate

By Aquaristikwelt24
www.aquaristikwelt24.de
7 | S e i t e
Platte auf, befestigen Sie den Reinigungszahnradsatz und befestigen
Sie das Umleitungsrohr.
10. Legen Sie den O-Ring 3 auf den oberen Rand des Behälters. (Zum
leichteren Aufsetzen sollten Sie ihn nass machen).Drücken Sie den
Deckel herunter.
11. Setzen Sie die Klemme an die richtige Stelle, ziehen Sie an der
Zuglasche und drücken Sie schließlich die Sicherheitsverriegelung
hinein.
12. Befestigen Sie alle Schläuche mit Flachdichtungen oder
Strömungsflügel am entsprechenden Anschluss, indem Sie die
Überwurfmuttern fest aufschrauben.
13. Starten Sie den Druckfilter wieder.
Achtung: Es gibt eine Kanalverbindung zwischen dem Behälter und dem
Deckel, daher müssen Sie bei der Installation darauf achten, dass diese
genau übereinstimmen.
(Der Bereich wird durch die beiden Pfeile angezeigt)
Reinigen des Quarzrohres und Ersetzen der UV-Lampe
1. Lösen Sie die vier Schrauben am Deckel.
2. Ziehen Sie das Vorschaltgerät heraus, dann können Sie das
Quarzglasrohr reinigen.
3. Reinigen Sie das Quarzglasrohr mit einem feuchten Tuch.
4. Entfernen Sie die Befestigungsmutter am Quarzglasrohr.

By Aquaristikwelt24
www.aquaristikwelt24.de
8 | S e i t e
5. Ziehen Sie das Quarzglasrohr heraus, dann können
Sie die UV-Lampe ersetzen.
6. Überprüfen Sie den Quarzglasrohrsatz und wechseln
Sie ihn aus, wenn er beschädigt ist.
7. Stellen Sie alle Teile des Filters wie zuvor auf und
nehmen Sie den Filter erneut in Betrieb.
Fehlerbehebung
Fehlfunktion Mögliche Ursachen Vorschlag
Wasser wird
nicht klar
1. Gerät wurde lange nicht benutzt.
2. Niedriger Pumpenfluss.
3. Wasser ist extrem
schmutzig.
4. Fisch
- und Tierpopulation ist zu
groß.
5. Filterschwämme sind zu
schmutzig.
6. Quarzglasrohr ist zu verschmutzt.
1. Die volle Wirksamkeit der
biologischen Reinigung wird erst
nach einigen Wochen erreicht.
2. Ersetzen Sie die Pumpe durch
eine größere Durchflussrate (der
Innendruck des Filters darf 0,3 bar
nicht überschreiten).
3. Entfernen Sie Algen und Blätter
aus dem Teich oder wechseln Sie
das Wasser.
4. Richtwert: ca. 1 kg Fisch auf
1000 cbm Teichwasser.
5. Reinigen Sie die
Filterschwä
mme.
6. Reinigen Sie das
Quarzglasrohr.
UV
-
Lampenanzeige
ist nicht an
1. Hauptstecker des Filters nicht
angeschlossen.
2. Defekte UV
-Lampe.
3. Fehlerhafte Verbindung.
4. Die Einschaltzeit der UV
-
Lampe ist
auf 0 oder 12 Std. eingestellt.
1. Netz
-Teil des Filters
anschließen.
2. Ersetzen Sie die UV
-Lampe.
3. Überprüfen Sie den
elektrischen Anschluss.
4. Um die Einschaltzeit der UV
-
Lampe zurückzusetzen.
Kein
Wasserabfluss
aus dem
Teichzulauf
1. Funktionsschalter auf „Reinigen“
gestellt.
2. Netzstecker der P
umpe ist nicht
angeschlossen.
3. Pumpe ist blockiert.
1. Funktionsschalter auf „Filter“
zurücksetzen.
2. Netz
-Teil der Pumpe
anschließen.
3. Reinigen Sie die Pumpe.
Wartung
Bitte führen Sie zweimal jährlich eine Wartung durch.

By Aquaristikwelt24
www.aquaristikwelt24.de
9 | S e i t e
Winter
Zum Überwintern sollte die Filteranlage abgestellt und sorgfältig gereinigt
werden. Dazu öffnen Sie bitte den Filter. Entnehmen Sie bitte die
Filterschwämme und reinigen Sie diese gründlich. Je nach Abnutzung
sollten die Filterschwämme ausgetauscht werden. Der Filter sollte trocken
und frostgeschützt gelagert werden, um Materialschäden zu vermeiden.

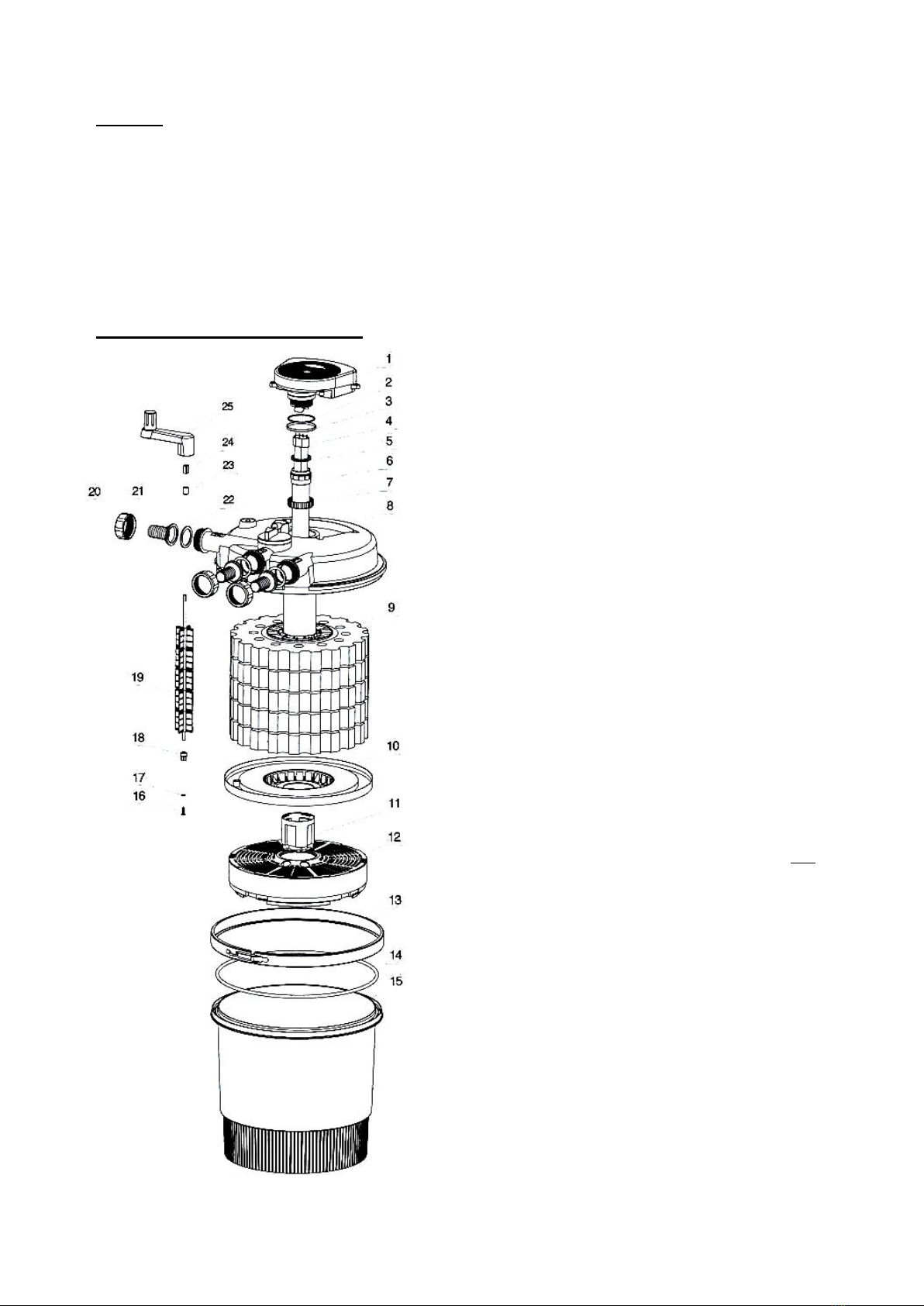

Zusammenbau CPF 20000
1
UVC Einheit
2
O-Ring
3
Überwurfmutter
4
UVC Lampe
5
O-Ring
6
Quarz Glas
7
Überwurfmutter
8
Deckel
9
Filterschwamm
10
Unterplatte
11
Bajonettverschluss
12
Filterkasten
13
Spannring
14
O-Ring
15
Behälter
16
Schraube
17
Unterlegscheibe
18
Lager-Shaft
19
Getriebestange
20
Überwurfmutter
21
Schlauchtülle
22
Dichtung
23
Lager-Shaft
24
Adapter
25
Reinigungskurbel

By Aquaristikwelt24
www.aquaristikwelt24.de
10 | S e i t e

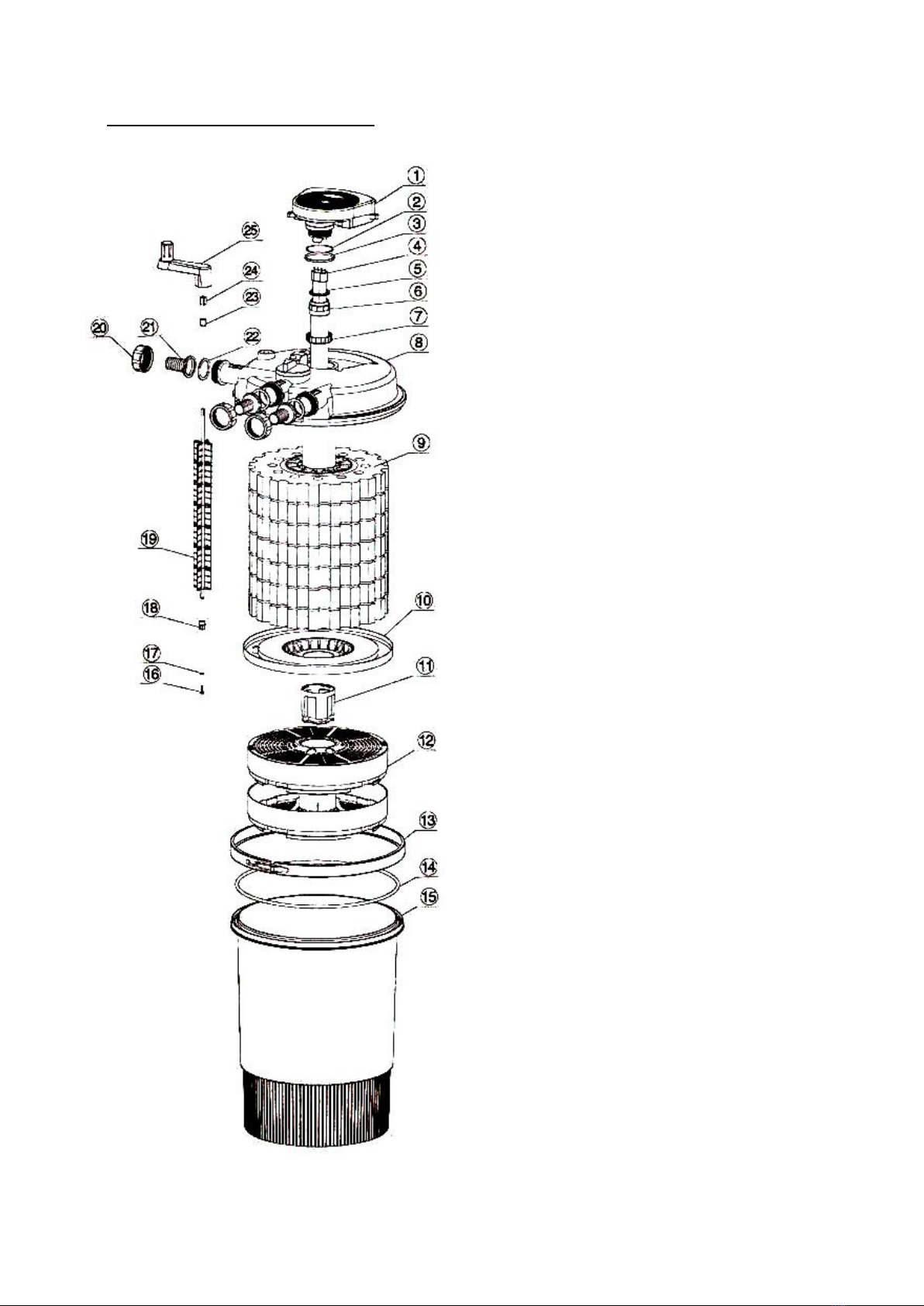

Zusammenbau CPF 30000
1
UVC Einheit
2
O-Ring
3
Überwurfmutter
4
UVC Lampe
5
O-Ring
6
Quarz Glas
7
Überwurfmutter
8
Deckel
9
Filterschwamm
10
Unterplatte
11
Bajonettverschluss
12
Filterkasten
13
Spannring
14
O-Ring
15
Behälter
16
Schraube
17
Unterlegscheibe
18
Lager-Shaft
19
Getriebestange
20
Überwurfmutter
21
Schlauchtülle
22
Dichtung
23
Lager-Shaft
24
Adapter
25
Reinigungskurbel

By Aquaristikwelt24
www.aquaristikwelt24.de
11 | S e i t e
Zusammenbau CPF 50000-75000
Technische Daten
CPF 20000 CPF 30000 CPF 50000 CPF 75000
Max.
Durchflussleistung
12000 l/h 12000 l/h 13000 l/h 13000 l/h
UVC-Klärer 36 Watt 55 Watt 55 Watt 55 Watt
Für Teiche mit
Fischbesatz bis
20000 l 30000 l 40000 l 50000 l
Für Teiche ohne
Fischbesatz bis
40000 l 60000 l 80000 l 10000 l
Maße (LxBxH) in mm
450x450x550
450x450x715
600x600x815 750x750x880
Volumen 50 l 75 l 170 l 300 l
Schlauchanschlüsse 32/38/50 mm 32/38/50 mm 32/38/50 mm 32/38/50 mm
1
UVC Einheit
2
O-Ring
3
Überwurfmutter
4
UVC Lampe
5
O-Ring
6
Quarz Glas
7
Überwurfmutter
8
Deckel
9
Filterschwamm
10
Unterplatte
11
Bajonettverschluss
12
Filterkasten
13
Spannring
14
O-Ring
15.1
Behälter innenseite
15.2
Behälter
15.3
Helialux Filtermedium
16
Schraube
17
Unterlegscheibe
18
Lager-Shaft
19
Getriebestange
20
Überwurfmutter
21
Schlauchtülle
22
Dichtung
23
Lager-Shaft
24
Adapter
25
Reinigungskurbel
26
Absperrhahn
27
Schrauben
28
Einlaufeinsatz

By Aquaristikwelt24
www.aquaristikwelt24.de
12 | S e i t e
Thank you for purchasing an AquaOne CPF Series pond pressure filter. Read
the user manual carefully before use to ensure you use the device properly.
Warranty
The guarantee period is 2 years, valid from the invoice date. The wearing
parts of the filter are not covered by the warranty. The damage caused by
improper use is excluded from the warranty.
Use these instructions to familiarise yourself with the device before you use it
for the first time. lt is imperative that you observe the safety guidelines on the
proper and safe use of this device. For safety reasons, children and young
people under 16 years of age, as weil as people who can not recognize
potential hazards or who are not familiar with these instructions, must not use
the device. Please keep these instructions in a safe place! In the event of a
change of ownership, please pass these instructions on to the new owner
along with the product.
The pressure filter with integrated UV is sealed pressure filter system for
biological and mechanical filtering of normal pond water with a temperature of
+4°C to +35°C. This pressure filter is exclusively intended for private use for
cleaning garden ponds with or without pond fish. Never filter liquids other than
water.
Safety instructions
1. Electrical installation must be in accordance with the provisions of the
domestic.
2. Extension cable and adapter (such as socket board) must be suitable
for outdoor use(To prevent water splashing ).
3. Make sure that the filter UV is equipment with a measured fault current
not greater than 30mA via a fault current protection switch (FI or RCD).
4. Power supply connection section of the wire shall not be lower than
with abbreviated symbol H05RN-F rubber cable.
5. lf problems or difficulties, please seek help from electrical
professionals.
6. The electrical data ofthe supply must correspond to the data on the
label.
7. Dangerous ultraviolet radiation, the UV rays are harmful to your eyes
and skin. Never operate the lamp outside the container.
8. lf the connecting cable, UV lamp or there is any breakage on the shell,
may not run this product.
9. lf someone in water, can not run this product.

By Aquaristikwelt24
www.aquaristikwelt24.de
13 | S e i t e
10. In addition to the clear requirements on the manual, can not open the
equipment or other accessories.
11. Before any operation on the equipment, should cut off all the power of
the equipment.
12. Equipment, the interface and the plug is not waterproof, so do not
allow the underwater laid or installation.
13. Keep dry.
14. Need a pump(separately buy) to run this product. The maximum head
of the pump shall not exceed the maximum pressure that the product
can withstand.
15. The internal pressure shall not exceed 0.3 bar(when the buoy in the
middle of the function switch floats, it means the inner filter sponges
should be cleaned).
16. Hoses that connection the filter and pump must can withstand the
pressure greater than the maximum head of the pump.
17. In the product normal work should ensure function switch to "filter".
Only when cleaning, allows the switch to "clean".
18. Before starting up the filter, check the connected hoses, the clamp
with safety latch are correctly.
19. lf it is a frost day, you have to remove the filter.
20. Install the filter where it will not be exposed to direct sunlight.
How the filter works

By Aquaristikwelt24
www.aquaristikwelt24.de
14 | S e i t e
The pressure filter with integrated UV is a sealed filter system for the
biological and mechanical cleaning of pond water.
A. water inlet
The pump is connected to the water inlet with a pressure hose.
B. vortex system
Under the action of gravity, suspended solids and mud are separated.
C. mechanical filter
When the water through the filter sponge into the internal , dirt particles will be
stopped by filtering sponge surface.
D. Biological clarifying
The pores of the filter sponge from a large inner surface which
microorganisms can colonize. The yellow and blue filter sponges differ in size
and density. This creates zones in which the water can flow at different
speeds. Zones with a high flow speed(blue filter sponges) favour the
colonization of microorganisms which convert ammonium to nitrate via
nitride(nitrification). Zones with a low flow speed (yellow spongesl support the
colonization of anaerobic microorganisms which reduce nitrate to
nitrogen(denitrificationl.
E. Clarify the pond water
As the water flow out, it is briefly exposed to ultraviolet radiation under the UV
lamp. This kill off germs and bacteria and inhibits algae growth.
The water subsequently flow from the edge into the filter in a circular fashion.
F. water outlet with flow indicator
At the water outlet, the clarified water is fed back into the garden pond via
pressure hose or a watercourse etc.
G. cleaning connection
When cleaning the filter, a drainage hose can be connected to the cleaning
connection which diverts the dirty water into the sewerage system or onto a
flower bed.
H. function switch
The function switch is used to switch between normal water discharge into the
pond "filter" and the cleaning connection "clean".
I. cleaning the filter sponges with the handle function
The filter sponges can be cleaned by turning around the cleaning handle.
Definition of clear water
Clear water is achieved if the fish or stones at the bottom of the pond can be
seen at a depth of 1m.
The installation of the filter
1. lnstall the filter so that it is safe from flooding. Secure your filter so that
will not fall into the pond. it should be placed at least 2 m from the edge
oft he pond.

By Aquaristikwelt24
www.aquaristikwelt24.de
15 | S e i t e
2. Dig a hole beside the pond, bedded filters below Clamp. Or put the
filter in a strong smooth place.
3. In order to facilitate work on filter, installed to ensure that the lid can
open.
4. Pumping height (the vertical height of the outlet to the pond water),
more than 1m to choose a correspondingly more powerful pump.
Connecting hoses
We recommend warming the hose with hot water, pushing it onto the spiral
stepped hose adapter and securing it with a hose clip. This makes the
con-nection more watertight.
1. Try to choose larger diameter hose to connect the filter.
2. For hoses that are longer than 4 m, please always use hoses that
correspond to the upper value of the scale.
3. In order to avoid pressure loss, cut the spiral stepped hose adapter at
the relevant points for each hose.
Cleaning connection
Connected to the cleaning connection. This allows you to drain the dirty water
directly into the sewerage system or onto a flower bed.
Starting on the pressure filter
Before each start-up, you should check that the connected hoses, the sealing
cap and the clamp with safety latch are sitting correctly.
the function switch must be set to the "filter" symbol. lt is imperative that you
read and follow the safety guidelines before start-up.
1. Switch on the pump.Caution! The UV lamp must not be operated
without water flowing it.
2. Check all the sealing connection, lt there is leaking,it should be
adjusted.
3. Pass filter on the power supply.
4. The filter system with integrated UV must be running permanently, 24
hours a day.
5. The UV lamp must be replaced after 8,000 hours of operation in order
to ensure that the filter UV continues to operate with optimum
effectiveness.
6. The filter system must be cleaned regularly.
Attention:in the case of a new installation, the pressure filter only reaches its
full biological cleaning effectiveness after a few weeks. Extensive bacterial
activity only starts at temperature of + 10°C or above.

By Aquaristikwelt24
www.aquaristikwelt24.de
16 | S e i t e
Washing the filter sponges
Suspended matter and dirt are deposited in the filter sponges over time.
These deposits reduce the effectiveness of the filter, so the filter sponges
should be cleaned regularly, e.g. Every week.
The filter sponges should be cleaned when cloudy or even dirty water flows
out of the water outlet and back into the pond.(When the red indicators which
in the handle function is float on.)
1. Turn clockwise until it clicks into the "clean" position.
2. Circumgyrate cleaning handle hard and several times. This squeezes
the filter sponges and cleans them mechanically. Circumgyrate for
deasil and at will achieve a better results.
3. The filter now will be rinsed .Once clean water could be seen through
the transparent spiral stepped hose adapter at the cleaning connection,
turn anti-clockwise until it clicks into the "filter"position.
4. The filter is now operating again. Check the water flow into the pond.
Replacement of the filter sponges
lt the water flow is too small due to dirty filter sponges and can not be
improved through cleaning with the handle function. The filter sponges must
be washed or replaced.
Please do not use any chemical cleaning agents so as not to kill oft the
microorganisms in the filter sponges.
1. Disconnect the mains plug of the filter.
2. Switch oft the pump and ensure that it cannot be switched on
unintentionally, remove all hoses by unscrewing the union nuts.
3. Remove protective buckle, then open the clamp.
4. Lift offthe lid with the filter sponge assembly. Place the lid upside down
on another clean surface. The filter sponges are lying with filter plat
facing up.
5. Remove the diversion pipe anticlockwise,remove the screws on the
gear and the separate plate.
6. Remove the filter sponges to replace or clean.
7. Pull oft the filter sponges part and clean them under flowing water. Give
the filter sponges a good squeeze.
8. Clean the container, filter sponges,0-ring and the edge of the container
by spraying them with a water hose.
9. Put the sponge part as follow,put on the separate plate,fixed cleanness
gear set, fasten the diversion pipe.
10. Place the 0-ring 3 onto the upper edge of the container.(ln order to
easy to fit you should make it wet).press down on the lid.
11. Put the clamp on the right place,pull on the pull-tab ,finally push the
safety latch in.

By Aquaristikwelt24
www.aquaristikwelt24.de
17 | S e i t e
12. Fasten all hoses with flat seals or flow vane to the corresponding
connection by screwing the union nuts on tight.
13. Start the pressure filter up again.
Attention: there is a channel connection between the container with the lid,
so when installation, you need to aim before installation.
(The area indicated by the two arrows should be aligned)
Cleaning the quartz tube and replace the UV lamp
1. Unscrew the four screw on the lid.
2. Pull out of the light head, then you can clean the
quartz glass tube.
3. Clean the quartz glass tube with wet cloth.
4. Remove the fixing-nut on the quartz glass tube.
5. Pull out of the quartz glass tube then you can replace
the UV lamp.
6. Check the quartz glass tube set,change it if broken.
7. Set up all part of the filter as before and start up the filter again.

By Aquaristikwelt24
www.aquaristikwelt24.de
18 | S e i t e
Part Lists
Note: Due to the differences between models, the part list is only for
reference.
Please refer to the actual parts.
For products above 50000, the decomposition diagram takes CPF-50000 as
an example.

By Aquaristikwelt24
www.aquaristikwelt24.de
19 | S e i t e
Troubleshooting
FAULT
POSSIBLE REASON
MEASURES
Water not
getting
clear
1. Unit not been used for long.
2. Low pump flow.
3. Water is extremely dirty.
4. Fish and animal population is
too much.
4. Filter sponges are too dirty.
5. Quartz glass tube is too dirty.
1. Full effectiveness of
biological cleaning is only
reached after a few weeks.
2. Reset flow rate or replace
pump
3. Remove algae and leaves
from the pond, or change the
water.
4. Guideline: aprrox 1 kg fish
to every 1000 CBM of pond
water.
5. Clean the filter sponges.
6. Clean the quartz glass
tube.
UV lamp
indicator is
not on
1. Main plug of filter not
connected.
2. Defective UV lamp.
3. Faulty connection.
4. The turn-on time of UV lamp is
set at O or 12H.
1. Connect the mains plus of
the filter.
2. Replace the UV lamp.
3. Check the electrical
connection.
4. To reset the turn-on time of
UV lamp.
No water
discharge
from pond
inlet
1. Function switch set to "clean".
2. Mains plug of the pump is not
connected.
3. Pump is blocked.
1. Reset function switsch to
‚filter‘.
2. 2. Connect the mains plug
of the pump.
3. Clean the pump.
Product parameters
CPF 20000 CPF 30000 CPF 50000 CPF 75000
Max. flow-trough 12000 l/h 12000 l/h 13000 l/h 13000 l/h
UVC-Klärer 36 Watt 55 Watt 55 Watt 55 Watt
Ponds with fish 20000 l 30000 l 40000 l 50000 l
Decorative ponds 40000 l 60000 l 80000 l 10000 l
Size (mm) 450x450x550 450x450x715
600x600x815 750x750x880
Actual volume 50 l 75 l 170 l 300 l
Outlet/Inlet 32/38/50 mm 32/38/50 mm 32/38/50 mm 32/38/50 mm
