Vielen Dank, dass Sie sich für einen AquaOne Druckteichfilter der CPU-Serie
entschieden haben. Lesen Sie die Bedienungsanleitung vor der Verwendung
sorgfältig durch, um sicherzustellen, dass Sie das Gerät ordnungsgemäß
verwenden.
Garantie
Die Garantiezeit beträgt 2 Jahre, gültig ab Rechnungsdatum. Die
Verschleißteile des Filters fallen nicht unter die Gewährleistung. Der Schaden,
der durch unsachgemäßen Gebrauch verursacht wird, ist von der Garantie
ausgeschlossen.
Beschreibung
Der Druckfilter mit integriertem UV ist ein geschlossenes Druckfiltersystem zur
biologischen und mechanischen Filterung von normalem Teichwasser mit
einer Temperatur von +4°C bis +35°C.
Dieser Druckfilter ist ausschließlich für den Gebrauch zur Reinigung von
Gartenteichen mit oder ohne Teichfischen bestimmt. Filtern Sie niemals
andere Flüssigkeiten als Wasser.
Sicherheitshinweise
1. Die Elektroinstallation muss den Vorschriften entsprechen des
Inlandes.
2. Verlängerungskabel und Adapter (z. B. Steckdosenleiste) müssen für
den Außenbereich geeignet sein (um Spritzwasser zu vermeiden).
3. Stellen Sie sicher, dass der Filter UV über einen
Fehlerstromschutzschalter (FI oder RCD) mit einem gemessenen
Fehlerstrom von nicht mehr als 30 mA ausgestattet ist.
4. Der Stromanschlussabschnitt des Kabels darf nicht niedriger sein als
bei dem Gummikabel mit dem abgekürzten Symbol H05RN-F.
5. Bei Problemen oder Schwierigkeiten wenden Sie sich bitte an
Elektrofachkräfte.
6. Die elektrischen Daten der Versorgung müssen mit den Angaben auf
dem Etikett übereinstimmen.
7. Die UV-Strahlen sind schädlich für die Augen und der Haut. Betreiben
Sie die Lampe niemals außerhalb des Behälters.
8. Wenn das Verbindungskabel, die UV-Lampe oder das Gehäuse
beschädigt sind, darf dieses Produkt nicht betrieben werden.
9. Wenn sich jemand im Wasser aufhält, sollte dieses Produkt nicht im
Betrieb sein. Vor jedem Eingriff am Gerät sollte die gesamte
Stromversorgung des Geräts unterbrochen werden.

By Aquaristikwelt24
www.aquaristikwelt24.de
3 | S e i t e
10. Das Gerät, die Schnittstelle und der Stecker sind nicht wasserdicht,
erlauben also keine Verlegung oder Installation unter Wasser.
11. Trocken halten.
12. Sie benötigen eine Teichpumpe (separat erhältlich), um dieses
Produkt zu betreiben. Die maximale Förderhöhe der Pumpe darf den
maximalen Druck, dem das Produkt standhalten kann, nicht
überschreiten.
13. Der Innendruck darf 0,3 bar nicht überschreiten (wenn die Boje in der
Mitte des Funktionsschalters schwimmt, bedeutet dies, dass die
inneren Filterschwämme gereinigt werden sollten).
14. Schläuche, die den Filter und die Pumpe verbinden, müssen einem
Druck standhalten, der größer ist als die maximale Förderhöhe der
Pumpe.
15. Während des Betriebes sollte die Funktion auf "Filter" eingestellt sein.
Nur beim Reinigen lässt sich der Schalter auf „Reinigen“ stellen.
16. Prüfen Sie vor Inbetriebnahme des Filters die angeschlossenen
Schläuche und fixieren diese mit einer Schlauchschelle.
17. Schützen Sie den Filter vor Frost.
18. Installieren Sie den Filter an einem Ort, an dem er nicht direktem
Sonnenlicht ausgesetzt ist.
Eigenschaften
1. Die Schwämme lassen sich vom Deckel leicht trennen, um das
Gewicht des Deckels zu reduzieren um diese dann leicht zu reinigen.
2. Es gibt mehrere Sensorschalter im Inneren, welche die UV-Lampe
beim Öffnen des Filters automatisch ausschalten.
3. Die UV-Lampe kann zeitgesteuert und nach Belieben auf 0, 12 und 24
Stunden eingestellt werden.
4. Durch Getriebeübersetzung, zuverlässige Verbindung und gründliche
Reinigung wird der Schwamm nicht beschädigt.
5. Geeignet für Gartenteiche und Koi-Teiche.

By Aquaristikwelt24
www.aquaristikwelt24.de
4 | S e i t e
Inbetriebnahme
Der Druckfilter mit integriertem UV ist ein geschlossenes Filtersystem zur
biologischen und mechanischen Reinigung von Teichwasser.
A. Wassereinlass
Die Pumpe wird mit einem Druckschlauch an den Wasserzulauf
angeschlossen.
B. Wirbelsystem
Unter Einwirkung der Schwerkraft werden Schwebstoffe und Schlamm
abgeschieden.
C. mechanische Filtration
Wenn das Wasser durch den Filterschwamm in das Innere gelangt,
werden Schmutzpartikel von der Schwammoberfläche gestoppt.
D. biologische Klärung
Die Poren des Filterschwamms bilden eine große innere Oberfläche, die
Mikroorganismen besiedeln können. Die gelben und blauen
Filterschwämme unterscheiden sich in Größe und Dichte. Dadurch
entstehen Zonen, in denen das Wasser unterschiedlich schnell fließen
kann. Zonen mit hoher Strömungsgeschwindigkeit (blaue
Filterschwämme) begünstigen die Ansiedlung von Mikroorganismen, die

By Aquaristikwelt24
www.aquaristikwelt24.de
5 | S e i t e
Ammonium über Nitrit zu Nitrat umwandeln (Nitrifikation). Zonen mit
geringer Strömungsgeschwindigkeit (gelbe Schwämme) unterstützen die
Ansiedlung anaerober Mikroorganismen, die Nitrat zu Stickstoff
reduzieren (Denitrifikation). Biologische Materialien können helfen, alle
Arten von anaeroben Bakterien zu kultivieren, und die anaeroben
Bakterien verwandeln das Nitrat in Ammoniakgas.
Hinweis: Einige Modelle enthalten keine biochemischen Materialien.
E. UV-C-Filtration
Während das Wasser ausfließt, wird es unter der UV-Lampe kurz
ultravioletter Strahlung ausgesetzt. Dadurch werden Keime und
Bakterien abgetötet und das Algenwachstum gehemmt. Anschließend
fließt das Wasser kreisförmig vom Rand in den Filter.
F. Wasserablauf
Am Wasserauslauf wird das geklärte Wasser über einen Druckschlauch
oder einen Bachlauf etc. wieder in den Gartenteich geleitet.
G. Reinigungsanschluss
Beim Reinigen des Filters kann an den Reinigungsanschluss ein
Ablaufschlauch angeschlossen werden, der das Schmutzwasser in die
Kanalisation oder auf ein Blumenbeet leitet.
H. Funktionsschalter
Mit dem Funktionsschalter wird zwischen dem normalen Wasserabfluss
in den Teich „Filter“ und dem Reinigungsanschluss „Reinigen“
umgeschaltet.
I. Trübungsmesser
Schwimmt die Boje auf, ist der Filter zu verschmutzt und muss gereinigt
werden.
J. UV-Lampenanzeige
Wenn die UV-Lampe normal funktioniert, leuchtet die Kontrollleuchte
hellblau. Wenn nicht, überprüfen Sie bitte die Lampe und tauschen diese
aus.
K. Zeitschalter
Es wird empfohlen, im Sommer und Frühjahr sie 24 Stunden und im
Herbst 12 Stunden einzustellen. Die UV-Lampe kann ausgeschaltet
werden, wenn die Temperatur im Winter niedrig ist.

By Aquaristikwelt24
www.aquaristikwelt24.de
6 | S e i t e
L. sauberer Zahnradsatz
Durch Getriebeübersetzung werden die Schwämme gründlich gereinigt.
Definition von klarem Wasser
Klares Wasser ist erreicht, wenn die Fische oder Steine am Teichgrund
in 1m Tiefe zu sehen sind.
Die Installation des Filters
1. Installieren Sie den Filter überflutungssicher. Sichern Sie Ihren
Filter, damit er nicht in den Teich fällt. Er sollte mindestens 2m vom
Teichrand entfernt aufgestellt werden.
2. Um Arbeiten am Filter zu erleichtern, lässt sich der Deckel komplett
öffnen.
Verbindungsschläuche
1. Schieben Sie den Schlauch auf den spiralförmigen
Stufenschlauchadapter und sichern ihn mit einer Schlauchschelle.
Dadurch wird die Verbindung wasserdichter.
2. Versuchen Sie, einen Schlauch mit größerem Durchmesser zu
wählen, um den Filter anzuschließen.
3. Für Schläuche, die länger als 4m sind, verwenden Sie bitte immer
Schläuche, die dem oberen Wert der Skala entsprechen.
4. Um Druckverluste zu vermeiden, kürzen Sie die spiralförmigen
Stufenschlauchtüllen an den entsprechenden Stellen für jeden
Schlauch.
Anschluss reinigen
Verbunden mit dem Reinigungsanschluss. So können Sie das
Schmutzwasser direkt in die Kanalisation oder auf ein Blumenbeet leiten.
Druckfilter
Prüfen Sie vor jeder Inbetriebnahme den korrekten Sitz der
angeschlossenen Schläuche und der Schlauchschelle. Der
Funktionsschalter muss auf das Symbol „Filter“ gestellt werden. Lesen und
befolgen Sie unbedingt die Sicherheitshinweise vor der Inbetriebnahme.

By Aquaristikwelt24
www.aquaristikwelt24.de
7 | S e i t e
1. Schalten Sie die Pumpe ein. Vorsicht! Die UV-Lampe darf nicht
ohne Wasserdurchfluss betrieben werden.
2. Überprüfen Sie alle Dichtungsverbindungen, wenn sie undicht
sind, sollten sie ausgetauscht werden.
3. Filter am Netzteil passieren.
4. Stellen Sie die Arbeitszeit der UV-Lampe wie gewünscht ein
(0/12/24 Stunden).
5. Die UV-Lampe muss nach 8.000 Betriebsstunden ausgetauscht
werden, damit der UV-Filter weiterhin mit optimaler Wirkung
arbeitet.
6. Das Filtersystem muss regelmäßig gereinigt werden.
Achtung: Bei einer Neuinstallation erreicht der Druckfilter erst nach
einigen Wochen seine volle biologische Reinigungswirkung.
Umfangreiche Bakterienaktivität setzt erst ab einer Temperatur von
+10°C ein.
Reinigen der Filterschwämme
Schwebstoffe und Schmutz setzen sich mit der Zeit in den
Filterschwämmen ab. Diese Ablagerungen mindern die Wirksamkeit des
Filters, daher sollten die Filterschwämme regelmäßig gereinigt werden.
Wenn das Trübungsmessgerät an der Oberfläche schwimmt oder
schmutziges Wasser aus dem Auslass fließt, sollten die Schwämme
gereinigt werden.
1. Drehen Sie den Funktionsschalter auf die Position „Reinigen“.
2. Wechseln Sie automatisch in den Anti-Reinigungsmodus und der
Filter reinigt die Schwämme automatisch.
3. Der Filter wird nun gespült. Sobald sauberes Wasser durch die
transparente Stufenschlauchtülle am Reinigungsanschluss zu
sehen ist, drehen Sie den Funktionsschalter wieder auf die
Position „Filtern“.
4. Der Filter arbeitet jetzt wieder. Überprüfen Sie den Wasserfluss in
den Teich.

By Aquaristikwelt24
www.aquaristikwelt24.de
8 | S e i t e

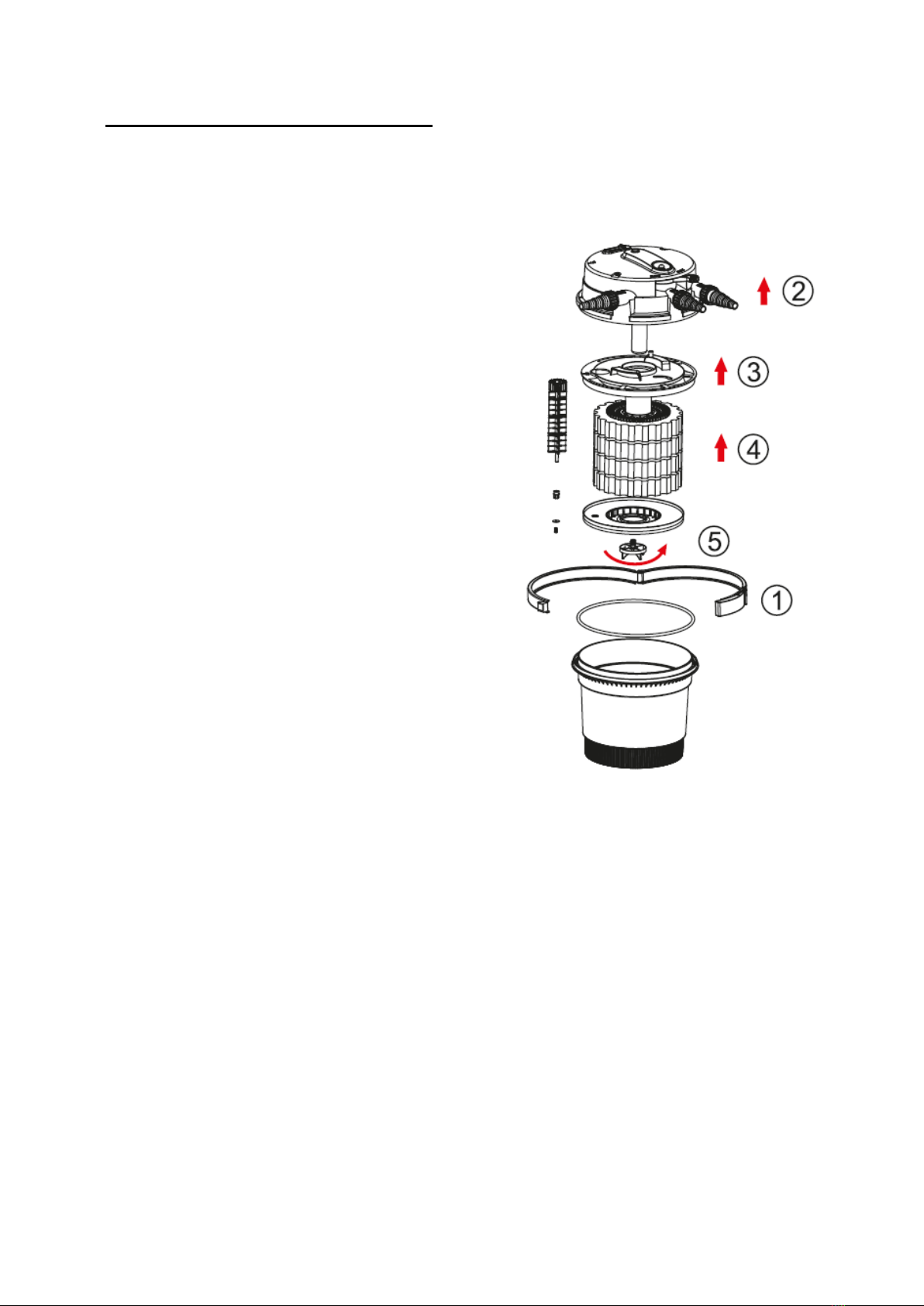

Austausch der Filterschwämme
Wenn der Wasserdurchfluss durch verschmutzte Filterschwämme zu gering
ist müssen die Filterschwämme gewaschen oder ersetzt werden.
Bitte verwenden Sie keine chemischen
Reinigungsmittel, um die Mikroorganismen
in den Filterschwämmen nicht abzutöten.
1. Ziehen Sie den Netzstecker des
Filters.
2. Entfernen Sie die Schutzschnalle
und öffnen Sie dann die Klemme.
3. Öffnen Sie den Deckel und legen
ihn umgekehrt auf eine andere
saubere Oberfläche
4. Heben Sie die Stützplatte (mit
Schwämmen) ab, entfernen Sie das
Schwammbefestigungsteil (oder
das Umleitungsrohr) in einer
Umdrehung, entfernen Sie die
Schraube am Zahnrad und
entfernen Sie dann die separate
Platte.
5. Entfernen Sie die Filterschwämme, um sie auszutauschen oder zu
reinigen.
6. Filterschwammteil abziehen und unter fließendem Wasser reinigen.
Drücken Sie die Filterschwämme gut aus.
7. Behälter, Filterschwämme, O-Ring und Behälterrand durch
Abspritzen mit einem Wasserschlauch reinigen.
8. Setzen Sie das Schwammteil und separate Platte ein, befestigen
Sie den sauberen Zahnradsatz und das Schwammbefestigungsteil
(oder das Umleitungsrohr).
9. Legen Sie den O-Ring auf den oberen Rand des Behälters (zum
leichteren Anbringen sollten Sie ihn nass machen). Drücken Sie auf
den Deckel.
10. Legen Sie die Klemme an die richtige Stelle, ziehen Sie an der
Zuglasche und drücken Sie schließlich die Sicherungslasche hinein.

By Aquaristikwelt24
www.aquaristikwelt24.de
9 | S e i t e
11. Befestigen Sie alle Schläuche mit Flachdichtungen am
entsprechenden Anschluss, indem Sie die Überwurfmuttern fest
aufschrauben.
12. Starten Sie den Druckfilter wieder.
Hinweis: Als Unterschied zwischen den Modellen beziehen Sie sich bitte
auf die tatsächlichen Werte.
Reinigen des Quarzrohres und Ersetzen der UV-Lampe
1. Lösen Sie die Schrauben an der Zierblende und entfernen Sie
diese.
2. Lösen Sie die Befestigungsschraube am Quarzrohr und nehmen
Sie es nach oben heraus.
3. Reinigen Sie das Quarzglasrohr mit einem feuchten Tuch.
4. Prüfen Sie den Quarzglasrohrsatz, tauschen Sie ihn bei Bruch aus.
5. Stellen Sie alle Teile des Filters wie zuvor ein (Hinweis: Die
Markierung "FIX" muss ausgerichtet sein).

By Aquaristikwelt24
www.aquaristikwelt24.de
10 | S e i t e
Fehlerbehebung
Fehlfunktion
Mögliche Ursachen Vorschlag
Wasser wird
nicht klar
1. Gerät wurde lange nicht benutzt.
2. Niedriger Pumpenfluss.
3. Wasser ist extrem schmutzig.
4. Fisch- und Tierpopulation ist zu
groß.
5. Filterschwämme sind zu
schmutzig.
6. Quarzglasrohr ist zu verschmutzt.
1. Die volle Wirksamkeit der
biologischen Reinigung wird erst
nach einigen Wochen erreicht.
2. Ersetzen Sie die Pumpe durch
eine größere Durchflussrate (der
Innendruck des Filters darf 0,3 bar
nicht überschreiten).
3. Entfernen Sie Algen und Blätter
aus dem Teich oder wechseln Sie
das Wasser.
4. Richtwert: ca. 1 kg Fisch auf
1000 cbm Teichwasser.
5. Reinigen Sie die
Filterschwämme.
6. Reinigen Sie das
Quarzglasrohr.
UV-
Lampenanz
eige ist
nicht an
1. Hauptstecker des Filters nicht
angeschlossen.
2. Defekte UV-Lampe.
3. Fehlerhafte Verbindung.
4. Die Einschaltzeit der UV-Lampe
ist auf 0 oder 12 Std. eingestellt.
1. Netz-Teil des Filters
anschließen.
2. Ersetzen Sie die UV-Lampe.
3. Überprüfen Sie den
elektrischen Anschluss.
4. Um die Einschaltzeit der UV-
Lampe zurückzusetzen.
Kein
Wasserab-
fluss aus
dem
Teichzulauf
1. Funktionsschalter auf „Reinigen“
gestellt.
2. Netzstecker der Pumpe ist nicht
angeschlossen.
3. Pumpe ist blockiert.
1. Funktionsschalter auf „Filter“
zurücksetzen.
2. Netz-Teil der Pumpe
anschließen.
3. Reinigen Sie die Pumpe.
Alarm
1. Ende des Reinigungsmodus.
2. Der Deckel ist geöffnet.
1. Funktionsschalter auf „Filter“
zurücksetzen
2. Bringen Sie den Deckel an und
starten Sie erneut.
Wartung
Bitte führen Sie zweimal jährlich eine Wartung durch.

By Aquaristikwelt24
www.aquaristikwelt24.de
11 | S e i t e
Winter
Zum Überwintern sollte die Filteranlage abgestellt und sorgfältig gereinigt
werden. Dazu öffnen Sie bitte den Filter. Entnehmen Sie bitte die
Filterschwämme und reinigen Sie diese gründlich. Je nach Abnutzung
sollten die Filterschwämme ausgetauscht werden. Der Filter sollte trocken
und frostgeschützt gelagert werden, um Materialschäden zu vermeiden.
Technische Daten
CPU 5000 CPU 10000 CPU 15000
Max.
Durchflussleistung
8000 l/h 10000 l/h 10000 l/h
UVC-Klärer 11 Watt 11 Watt 18 Watt
Für Teiche mit
Fischbesatz bis
4000 l 6000 l 15000 l
Für Teiche ohne
Fischbesatz bis
8000 l 12000 l 30000 l
Maße (LxBxH) in
mm
382x382x441 382x382x551 382x382x761
Volumen 20 l 25 l 38 l
Schlauchanschlüsse 19/20/32/38 mm 19/20/32/38 mm 19/20/32/38 mm
CPU 20000 CPU 30000 CPU 50000 CPU 75000
Max.
Durchflussleistung
12000 l/h 12000 l/h 13000 l/h 13000 l/h
UVC-Klärer 36 Watt 55 Watt 55 Watt 55 Watt
Für Teiche mit
Fischbesatz bis
20000 l 30000 l 40000 l 50000 l
Für Teiche ohne
Fischbesatz bis
40000 l 60000 l 80000 l 100000 l
Maße (LxBxH) in mm 450x450x560 450x450x725 600x600x825 750x750x890
Volumen 50 l 75 l 170 l 300 l
Schlauchanschlüsse 32/38/50 mm 32/38/50 mm 32/38/50 mm 32/38/50 mm

By Aquaristikwelt24
www.aquaristikwelt24.de
12 | S e i t e
Zusammenbau CPU 5000
1
Schraube
2
Deckel
3
UVC Einheit
4
UVC Lampe
5
O-Ring
6
Quarz Glas
7
O-Ring
8
Steuerkasten
9
Deckel
10
Dichtung
11
Impeller
12
Schlauchtülle
13
Überwurfmutter
14
Stützplatte
15
Filterschwamm
16
Unterplatte
17
Zustellschraube
18
Spannring
19
O-Ring
20
Behälter
21
Schraube
22
Unterlegscheibe
23
Lager-Shaft
24
Getriebestange

By Aquaristikwelt24
www.aquaristikwelt24.de
13 | S e i t e
Zusammenbau CPU 15000
1
Schraube
2
Deckel
3
UVC Einheit
4
UVC Lampe
5
O-Ring
6
Quarz Glas
7
O-Ring
8
Steuerkasten
9
Deckel
10
Dichtung
11
Impeller
12
Schlauchtülle
13
Überwurfmutter
14
Stützplatte
15
Filterschwamm
16
Unterplatte
17
Zustellschraube/Gehäuse
18
Filterkasten Deckel
19
Bio Balls
20
Filterkasten
21
Spannring
22
O-Ring
23
Behälter
24
Schraube
25
Unterlegscheibe
26
Lager-Shaft
27
Getriebestange

By Aquaristikwelt24
www.aquaristikwelt24.de
14 | S e i t e

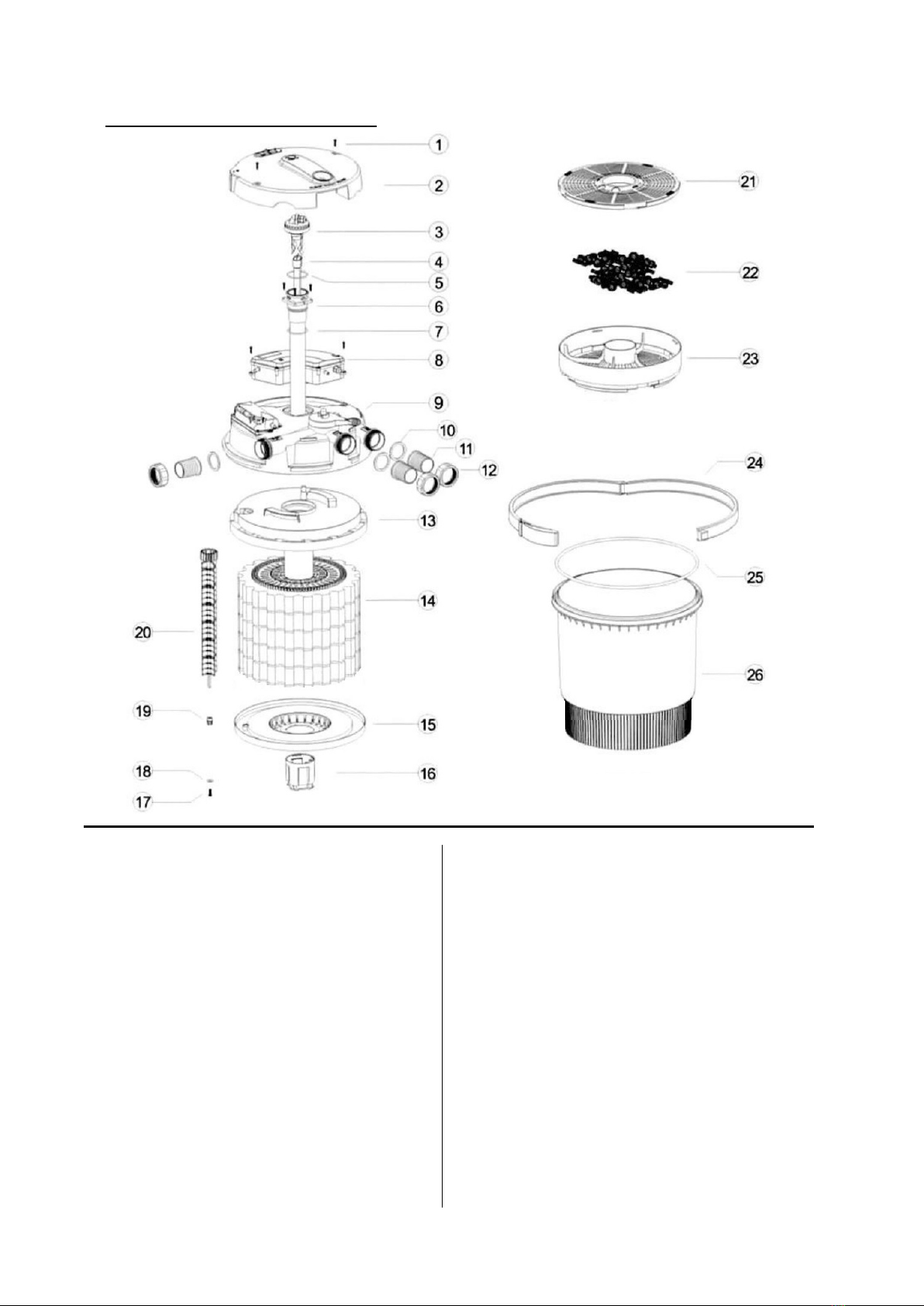

Zusammenbau CPU 20000
1
Schraube
2
Deckel
3
UVC Einheit
4
UVC Lampe
5
O-Ring
6
Quarz Glas
7
O-Ring
8
Steuerkasten
9
Deckel
10
Dichtung
11
Schlauchtülle
12
Überwurfmutter
13
Stützplatte
14
Filterschwamm
15
Unterplatte
16
Zustellschraube/Gehäuse
17
Schraube
18
Unterlegscheibe
19
Lager-Shaft
20
Getriebestange
21
Filterkasten Deckel
22
Bio Balls
23
Filterkasten
24
Spannring
25
O-Ring
26
Behälter

By Aquaristikwelt24
www.aquaristikwelt24.de
15 | S e i t e

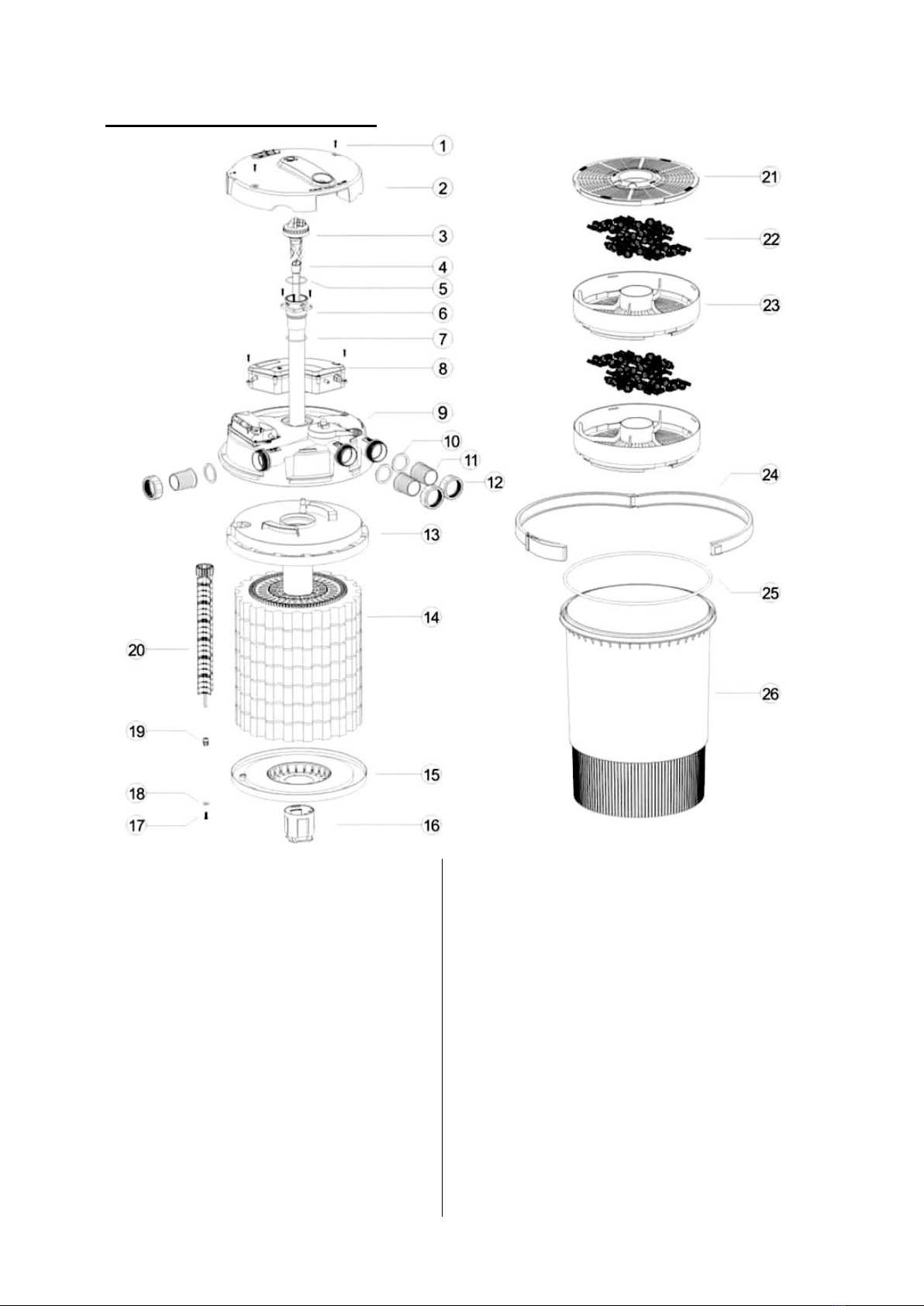

Zusammenbau CPU 30000
1
Schraube
2
Deckel
3
UVC Einheit
4
UVC Lampe
5
O-Ring
6
Quarz Glas
7
O-Ring
8
Steuerkasten
9
Deckel
10
Dichtung
11
Schlauchtülle
12
Überwurfmutter
13
Stützplatte
14
Filterschwamm
15
Unterplatte
16
Zustellschraube/Gehäuse
17
Schraube
18
Unterlegscheibe
19
Lager-Shaft
20
Getriebestange
21
Filterkasten Deckel
22
Bio Balls
23
Filterkasten
24
Spannring
25
O-Ring
26
Behälter

By Aquaristikwelt24
www.aquaristikwelt24.de
16 | S e i t e
Thank you for purchasing an AquaOne CPU Series pond pressure filter.
Read the user manual carefully before use to ensure you use the device
properly.
Warranty
The guarantee period is 2 years, valid from the invoice date. The wearing
parts of the filter are not covered by the warranty. The damage caused by
improper use is excluded from the warranty.
Use these instructions to familiarise yourself with the device before you use
it for the first time. lt is imperative that you observe the safety guidelines on
the proper and safe use of this device. For safety reasons, children and
young people under 16 years of age, as weil as people who can not
recognize potential hazards or who are not familiar with these instructions,
must not use the device. Please keep these instructions in a safe place! In
the event of a change of ownership, please pass these instructions on to
the new owner along with the product.
The pressure filter with integrated UV is sealed pressure filter system for
biological and mechanical filtering of normal pond water with a temperature
of +4°C to +35°C. This pressure filter is exclusively intended for private use
for cleaning garden ponds with or without pond fish. Never filter liquids
other than water.
Safety instructions
1. Electrical installation must be in accordance with the provisions of
the domestic.
2. Extension cable and adapter (such as socket board) must be
suitable for outdoor use(To prevent water splashing ).
3. Make sure that the filter UV is equipment with a measured fault
current not greater than 30mA via a fault current protection switch
(FI or RCD).
4. Power supply connection section of the wire shall not be lower than
with abbreviated symbol H05RN-F rubber cable.
5. lf problems or difficulties, please seek help from electrical
professionals.
6. The electrical data ofthe supply must correspond to the data on the
label.
7. Dangerous ultraviolet radiation, the UV rays are harmful to your
eyes and skin. Never operate the lamp outside the container.

By Aquaristikwelt24
www.aquaristikwelt24.de
17 | S e i t e
8. lf the connecting cable, UV lamp or there is any breakage on the
shell, may not run this product.
9. lf someone in water, can not run this product.
10. In addition to the clear requirements on the manual, can not open
the equipment or other accessories.
11. Before any operation on the equipment, should cut off all the power
of the equipment.
12. Equipment, the interface and the plug is not waterproof, so do not
allow the underwater laid or installation.
13. Keep dry.
14. Need a pump(separately buy) to run this product. The maximum
head of the pump shall not exceed the maximum pressure that the
product can withstand.
15. The internal pressure shall not exceed 0.3 bar(when the buoy in
the middle of the function switch floats, it means the inner filter
sponges should be cleaned).
16. Hoses that connection the filter and pump must can withstand the
pressure greater than the maximum head of the pump.
17. In the product normal work should ensure function switch to "filter".
Only when cleaning, allows the switch to "clean".
18. Before starting up the filter, check the connected hoses, the clamp
with safety latch are correctly.
19. lf it is a frost day, you have to remove the filter.
20. lnstall the filter where it will not be exposed to direct sunlight.
Features
1. Modular structure, each part is a separate fully sealed structure,
which is safe, reliable, and easy to replace.
2. The sponge is separately from the lid to reduce the weight of the lid
and easy to clean.
3. With multiple sensor switches inside, which automatically turn off
the UV lamp when disassembling.
4. The UV lamp can be timed and set at will at 0, 12 and 24 hours.
5. Through gear transmission, reliable connection and thorough
cleaning, the sponge will not be damaged.
6. Suitable for garden pond and koi pond.

By Aquaristikwelt24
www.aquaristikwelt24.de
18 | S e i t e
How the filter works
The pressure filterwith integrated UV is a sealed filter system for
the biological and mechanical cleaning of pond water.
A. water inlet
The pump is connected to the water inlet with a pressure hose.
B. vortex system
Under the action of gravity, suspended solids and mud are
separated.
C. mechanical filtration
When the water through the filter sponge into the internal, dirt
particles will be stopped by sponge surface.
D. biological clarifying
The pores ofthe filter sponge from a large inner surface which
microorganisms can colonize. The yellow and blue filter
sponges
differ in size and density. This creates zones in which
the water can
flow at different speeds. Zones with a high flow
speed(blue filter
sponges) favour the colonization of
microorganisms which convert ammonium to nitrate via
nitride(nitrification). Zones with a low flow
speed (yellow
sponges) support the colonization of anaerobic
microorganisms which reduce nitrate to

By Aquaristikwelt24
www.aquaristikwelt24.de
19 | S e i t e
nitrogen(denitrification). Biological materials can help cultivate
all kinds of anaerobic bacteria, and the anaerobic bacteria will
turn the nitrate into ammonia gas.
Note: Some models do not contain biochemical materials.
E. UV-C filtration
As the water flow out, it is briefly exposed to ultraviolet radiation
under the UV lamp. This kill off germs and bacteria and inhibits
algae growth. The water subsequently flow from the edge into
the filter in a circular fashion.
F. water outlet
At the water outlet, the clarified water is fed back into the garden
pond via pressure hose or a watercourse etc.
G. cleaning connection
When cleaning the filter, a drainage hose can be connected to
the cleaning connection which diverts the dirty water into the
sewerage system or onto a flower bed.
H. function switch
The function switch is used to switch between normal water
discharge into the pond "filter" and the cleaning connection
"clean".
I. turbidimeter
lf the bouy floats up, it means the filter is too dirty and needs tobe
cleaned.
J. UV lamp indicator
When the UV lamp works normally, the indicator light is on. lf not,
please checking settings or take it out for inspection.
K. timing switch
lt is recommended toset 24 hours in summer and 12 hours in
spring and autumn. The UV lamp can be turned off when the
temperature is low in winter or when the filter is just starting to
work.
L. clean gear set
Through gear transmission, the sponges will be thoroughly
cleaned.

By Aquaristikwelt24
www.aquaristikwelt24.de
20 | S e i t e
Definition of clear water
Clear water is achieved if the fish or stones at the bottom of the
pond can be seen at a depth of 1m.
The installation of the filter
1. lnstall the filter so that it is safe from flooding. Secure
yourfilter
so that will not fall into the pond. lt should be
placed at least 2m from
the edge of the pond.
2. Dig a hole beside the pond, bedded filters below clamp.
Or put the filter in a strong smooth place.
3. In order to facilitate work on filter, installed to ensure that
the lid
can open.
4. Pumping height (the vertical height of the outlet to the
pond water), more than 1m to choose a correspondingly
more powerful pump.
Connecting hoses
1. We recommend warming the hose with hat water,
pushing it onto the spiral stepped hose adapter and
securing it with a hose clip. This makes the connection
more watertight.
2. Try to choose larger diameter hose to connect the filter.
3. For hoses that are langer than 4m, please always use
hoses that correspond to the upper value of the scale.
4. In order to avoid pressure lass, cut the spiral stepped
hose adapter at the relevant points for each hose.
Cleaning connection
1. Connected to the cleaning connection. This allows you to
drain the dirty water directly into the sewerage system or
onto a flower bed.
Starling on the pressure filter
Before each start-up, you should check that the connected hoses,
the clamp are sitting correctly. The function switch must be set to
the "filter" symbol. lt is imperative that you read and follow the
safety instructions before start-up.
