Vielen Dank, dass Sie sich für einen AquaOne Außenfilter der HW Serie
entschieden haben. Lesen Sie die Bedienungsanleitung vor der Verwendung
sorgfältig durch, um sicherzustellen, dass Sie das Gerät ordnungsgemäß
verwenden.
Garantie
Die Garantiezeit beträgt 2 Jahre, gültig ab Rechnungsdatum. Die
Verschleißteile fallen nicht unter die Gewährleistung. Der Schaden, der durch
unsachgemäßen Gebrauch verursacht wird, ist von der Garantie
ausgeschlossen.
2. Sie erreichen nun die
Filterkörbe, um die Filtermedien zu
reinigen oder aufzufüllen. Durch
umgekehrtes durchführen des
Schrittes 1. wird der Filterkopf wieder
auf dem Behälter befestigt. Füllen Sie
den Behälter mit Wasser, bevor Sie
den Kopf wieder befestigen.

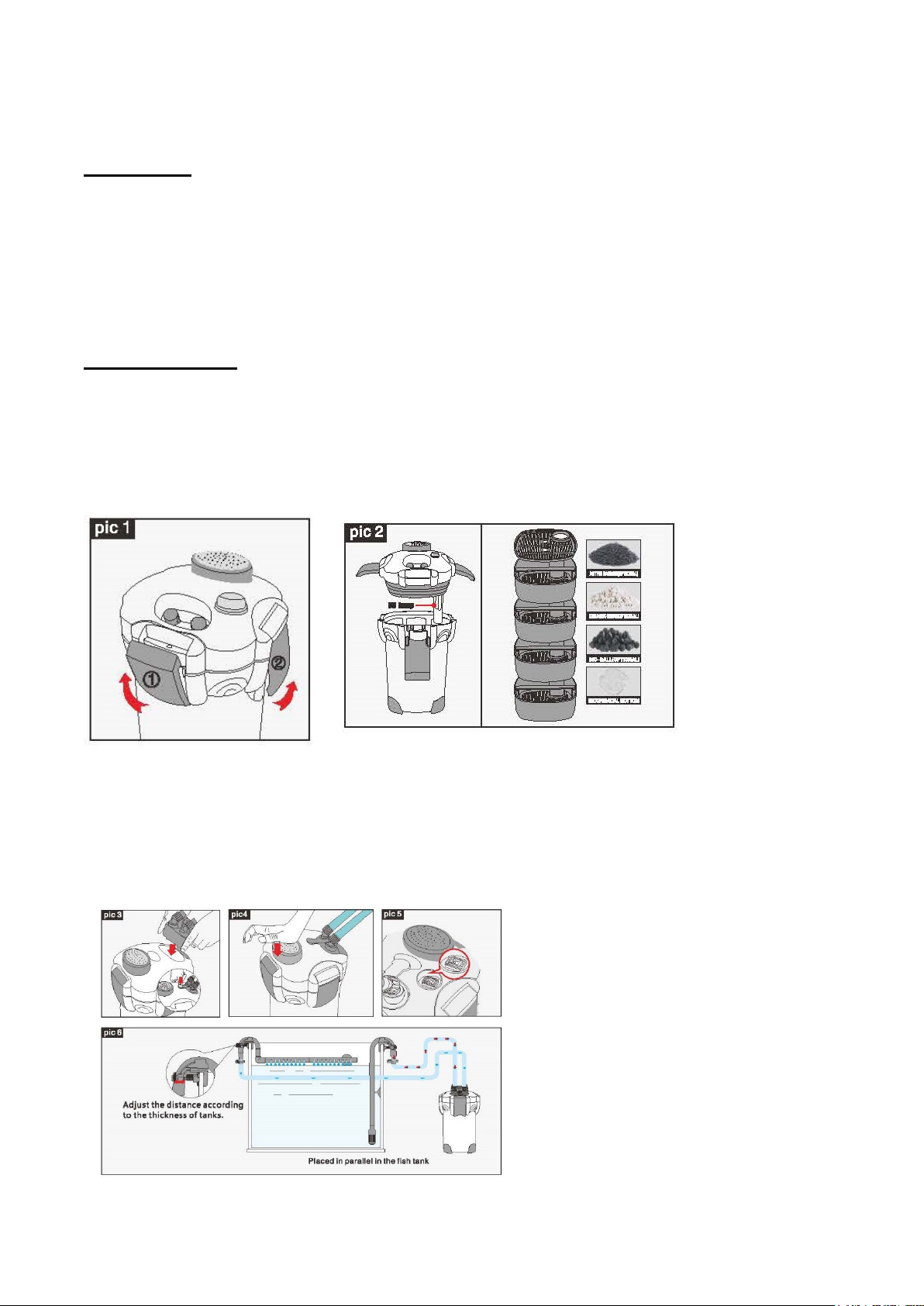

1. Um Ihren Filter einzurichten,
öffnen Sie die Verschlussklappen
(1+2) des Behälters und Filterkopfes.
Dadurch werden Kopf und Behälter
des Filters getrennt.

By Aquaristikwelt24
www.aquaristikwelt24.de
3 | S e i t e
3. Drücken Sie den Absperrhahn in den Filterkopf
und befestigen Sie ihn durch betätigen des Hebels
zwischen den beiden Hähnen. Dieser ist gleichzeitig
das Verschlussventil der Schläuche. Dann werden
die Schläuche angeschlossen und mit den
Schraubkappen gesichert.
4. Befestigen Sie dann das Eingangsrohr und
das Ausgangsrohr entsprechend dem Diagramm.
5. Danach den Entlüfter auf dem
Filterkopf mehrmals drücken. Dadurch
saugt der Filter Wasser durch den
Schlauch an und der Filter wird
gleichzeitig entlüftet. Sollte dies nicht
ausreichen, kann der Filter im Betrieb für
einige Minuten auf den Kopf gedreht
werden, wodurch auch die letzten Lufteinschlüsse
verschwinden.

By Aquaristikwelt24
www.aquaristikwelt24.de
4 | S e i t e
6. Der Schalter bei den Modellen „B“, der Ihre UV-Lampe und die
UV-Anzeige schaltet, befindet sich hier auf dem Deckel. Bitte
überprüfen Sie Ihre UV-Lampe regelmäßig, um sicher zu sein,
dass sie funktioniert. Sobald der Filterkopf vom Behälter getrennt
wird, schaltet der Schutzschalter das UV-Licht aus
Sicherheitsgründen ab. Sollte das Licht nach der Reinigung nicht
funktionieren, ist der Filterkopf gegebenenfalls um 180° zu
drehen, da sich der Schutzschalter nur auf einer Seite des
Behälters befindet.

By Aquaristikwelt24
www.aquaristikwelt24.de
5 | S e i t e
Anleitung zum Wechsel der UV-Lampe (Röhre) (Betrifft nur
die Modelle mit UVC-Einheit)
1. Um die UV-Lampe zu wechseln,
öffnen Sie die Verschlüsse (1+2) des
Behälters und des Filterkopfes.
Dadurch werden Kopf und Behälter des
Filters getrennt. Drehen sie
anschließend das Quarzglas.
2. Schieben Sie den Hebel zur
Seite. Dann können Sie das
Quarzglas herausziehen.
3. Die alte UV-Lampe herausziehen und die neue einsetzen.
Durch umgekehrtes Durchführen des Schrittes 1. wird der
Filterkopf wieder auf dem Behälter befestigt.

By Aquaristikwelt24
www.aquaristikwelt24.de
6 | S e i t e
Zusammenbau

By Aquaristikwelt24
www.aquaristikwelt24.de
7 | S e i t e
Filtermaterial
Reihenfolge zwecks einsetzen der
Filtermedien:
Ganz nach unten kommen die Keramikringe
und Bioballs in einen Filterkorb.
In die restlichen Filterkörbe kommen die 4cm
dicken blaue Filterschwämme.

By Aquaristikwelt24
www.aquaristikwelt24.de
8 | S e i t e
Filterbetrieb und Problemlösungen
Problem Grund Lösung
Drücken des blauen
Entlüfters ohne Erfolg
Falsche Verbindung von Ein- und
Ausgang
Ein- und Auslaufanschluss wechseln,
die Schmutzwasserseite ist die
Eingangsseite
Der Motor läuft nicht Keine Spannung
Die Welle ist gebrochen
Der Impeller ist gelöst oder der
Motor ist durch Schmutz blockiert
Strom einschalten
Impeller auswechseln
Den Impeller befestigen und
Schmutz entfernen
Blockierter
Wasserfluss
Schlauchanschlusseinheit ist extrem
verschmutzt
Schläuche sind falsch verbunden
Übermäßige Schmutzablagerungen
in den Schläuchen
Filtermaterial ist dicht
Schlauchanschlusseinheit ausbauen und
innen mit Bürste reinigen
Überprüfen, ob die Schläuche verwickelt
oder geknickt sind
Regelmäßig die Innenoberflächen der
Verbindungsschläuche und - rohre
reinigen
Filtermaterial herausnehmen und mit
Aquarienwasser auswaschen
Bei Filterstart
ungewöhnliche
Geräusche
Fremdluftzutritt über
Schlauchverbindungen
Luftreste im Filterbehälter
Überprüfen, ob die
Schlauchverbindungen dicht sind
Spannungsversorgung anlassen. Den
Filter leicht schütteln, um verbliebene
Luft zu entfernen. Gegebenenfalls
Filter
ein paar Minuten auf dem Kopf laufen
lassen.
Beim Betrieb
ungewöhnliche
Geräusche
Ungenügende Vaseline-Anwendung
Luftreste im Filter
Beschädigte Pumpenteile
Übermäßige Wasserverunreinigung
und Impellerverschmutzung
Bei allen Dichtungen ausreichend
Vaseline verwenden
Den Filterbehälter mehrfach leicht
schütteln, um Restluft zu entfernen.
Beschädigtes Teil ersetzen
Verunreinigungen beseitigen

By Aquaristikwelt24
www.aquaristikwelt24.de
9 | S e i t e
Technische Daten
Modelle
Volt
Watt
H-
Max
Ausgang
UV Stärke
HW-302
AC 220-
240V/50H
z
18W
1,4m
1000 L/h
-
HW-303A
35W
2,0m
1400 L/h
-
HW-303B
35W
2,0m
1400 L/h
5W/7W/9W
HW-304A
55W
2,5m
2000 L/h
-
HW-304B
55W
2,5m
2000 L/h
5W/7W/9W
Vorschriften zur Entsorgung
Die EU-Richtlinie über die Entsorgung von Elektro-Altgeräten (WEEE,
2012/19/EU) wurde mit dem Elektro-Gesetz umgesetzt.
Alle von der WEEE betroffenen AquaOne Elektro-Geräte, sind mit
dem Symbol einer durchgestrichenen Mülltonne gekennzeichnet
worden. Dieses Symbol besagt, dass dieses Gerät nicht über den
Hausmüll entsorgt werden darf.
Entsorgung von gebrauchten elektrischen und elektronischen Geräten
(Anzuwenden in den Ländern der Europäischen Union und anderen
europäischen Ländern mit einem separaten Sammelsystem für diese
Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist darauf
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet.
Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern.
Weitere Informationen über das Recycling dieses Produkts erhalten Sie von
Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem
Geschäft, in dem Sie das Produkt gekauft haben.

By Aquaristikwelt24
www.aquaristikwelt24.de
10 | S e i t e
Thank you for purchasing an AquaOne HW Series outside filter. Read the
user manual carefully before use to ensure you use the device properly.
Guarantee
The warranty term is 2 years, valid from the date ofthe sales invoice (also the
date of purchase). Quick-ware parts of the pump are beyond the scope of
guarantee. The damage caused by incorrect use or the contrive damage will
be exempted.
Operation gide
To set your filter up, the buckles (1) and (2) should be unclipped from the
main body of filter head this will then separate the head from the base of the
filter. (PIC 1)
2. Add the filter materials as you like, install all draining skeps in order. Then
fasten the barrel head to mian body, close the buckle (1) and (2). (PIC 2)
3. Push the inlet and outlet taps into the filter head and fasten using the small
handle in between the taps this is also the shut of valve,After this attach your
hose to each tap and secure using the screw caps,(PIC 3)
4. lnstall the inlet assembly according to the parts list. lnstall the tube to the

By Aquaristikwelt24
www.aquaristikwelt24.de
11 | S e i t e
inlet and tighten the bolt. Fix the whole inlet assembly tot he tank according
to (PIC 6), and tighten the screws on the fixing base. And fix the pipe
to the overflow pipe for intake.
5. lnstall the Outlet assembly according to the parts list. lnstall the tube to the
inlet and tighten the bolt. Fix the outlet assembly to the tank according to (PIC
6), and tighten the screws on the fixing base.And fix the pipe to the overflow
pipe for return.
6.According to the diagram then press down the blue primer button on top of
the filter head this will prime the filter drawing water in through the hose.
Repeat this if necessary until all pipework is full with water,(PIC 4)
7.Things under the transparent cover are control switch of UV light and
indicator of the UV, When the electrical source switch on, you can see the
indicator light is shine which means the UV light works normally; lf the
indicator light is off which means the UV light tubes have broken, it is
necessary to change the UV light tube.(PIC 5)
The method of replacing the uv light tube
1. Open the filter head from the main body careffully, turn the head upside
down. Loosen the two screws around the quartz sleeve (PIC 1). Then
gently turn the quartz to release it fro, the filter head (PIC 2).
2. Pull the UV bulb out from the filter head to then replace (PIC3).
3. Finally install a new UV bulb, and assemblythe filter.

By Aquaristikwelt24
www.aquaristikwelt24.de
12 | S e i t e
HW-304B diagram of replacement
1. According to the diagrammatic presentation, please open the lid from the
mail body carefully. Put the lid in inversion, then hold the quartz tube and
circumgyrate in lightly, just as the left picture shows. When the gap of the
quartz tube and the gap of the connection of the light tubes are accordant,
pull out the quartz tube.
2. According to the diagrammatic representation, pulling out the bad light
tube.
3.Installing the new light tube and the quartzose tube.
Produkt specifications
Model
Voltage
Power
H-Max
Output
UV Power
HW-302
AC 220-
240V/50H
z
18W
1,4m
1000 L/h
-
HW-303A
35W
2,0m
1400 L/h
-
HW-303B
35W
2,0m
1400 L/h
5W/7W/9W
HW-304A
55W
2,5m
2000 L/h
-
HW-304B
55W
2,5m
2000 L/h
5W/7W/9W

By Aquaristikwelt24
www.aquaristikwelt24.de
13 | S e i t e
Filter Management
Problem
Cause
Solution
Pressing the inhale
Buckle (blue buckle),the
fitter has no response
The wrang join of input and
output bar
Join input and output bar
again
Tue power is off
Turn on the power
Tue shaft is broken
Replace the shafl
The motor is not operation
Tue impeller is missing or
the molar is clogged with
loreign materials such as
pebbles and shells.
Set the impeller or clean
out the drive system
lnhibited water flow
(inhibited functioning)
Hose adaptor un is
excessively dirty
Detach the hose adaptor
uni! and clean the inside
with a brush
Hose have been incorrectly
connected
Check whether the hose
entangled or crimped
Excessive dirt build-up in
the hoses
Periodically clean the
inside of the hoses and the
intake an drainage pipes
Filtermedia is clogged
Remove the filter media
and wash with tank
water
Abnormal sound emitted
when staring the filter
Air is entering from the hose
connection.
Check whether the hoses
are connected properly.
Air is remaining in the filer
case.
Leaving the power on,
shake the uni! to help
remove remaining air.
Abnormal sound emitted
when operating the filter
lnsullicient application of
Vaseline.
Apply ample Vaseline to all
of the 0-rings.
Damaged impeller/drive
magnet or spindle.
Replace parts (consult
place of purchase)
Decrease ire water flow die
to water staning or dirt or
the impeller/drive
Set the impeller or clean
out the drive system

By Aquaristikwelt24
www.aquaristikwelt24.de
14 | S e i t e
Components

By Aquaristikwelt24
www.aquaristikwelt24.de
15 | S e i t e
Regulations for waste disposal
The Waste Electrical and Electronic Equipment Directive (WEEE Directive,
2012/19/EU) of the EU was implemented in the German law related to
electrical and electronic equipment and appliances.
All AquaOne electric devices that fall under the WEEE directive
are labelled with the symbol of a crossed- out wheeled rubbish
bin. This symbol indicates that this electric device must not be
disposed of with the domestic waste.
Disposal of used electrical and electronic devices (in- tended for use in the
countries of the European Union and other European countries with a
separate waste collection system for these devices).
The symbol on the packaging or the product itself indi- cates that this product
must not be treated as normal domestic waste but must be disposed of at a
recycling collection station for electrical and electronic waste.
By disposing of this product correctly, you contribute to the protection of the
environment and the health of your fellow people. Inappropriate disposal
threatens the en- vironment and health.
Material recycling helps to reduce the consumption of raw materials.
Additional information about the recycling of this product can be provided by
your local commune, the municipal waste disposal facilities, or the store
where you purchased the product.
