aqua technix AQUA Master Series User manual

Original Gebrauchsanweisung
Original installation and operating manual
Instructions de montage et d’utilisation
originales
AQUA Master
AQUA
TECHNI
Umwälzpumpen, selbstansaugend
-priming
Pompes de circulation, auto-amorçantes
D
GB
*Beantragt / approval pending /
Demande du sigle GS en cours /
*
F

Original Gebrauchsanweisung Seite 3
Umwälzpumpen, selbstansaugend
Original installation and operating Instructions Page 10

-priming
Instructions de montage Page 17
et d’utilisation originales
Pompes de circulation, auto-amorçantes
D
GB
F

3 |
1. Allgemeines
AQUA TechniX GmbH, Neunkirchen am Sand
2. Sicherheitshinweise
Mögliche Fehlanwendungen
- Einbau der Pumpe bei verspanntem Zustand des Rohrsystems.
- Betrieb der Pumpe außerhalb des Einsatzbereichs, der im Pum-
pendatenblatt spezifiziert ist, z. B. zu hoher Systemdruck.
- Öffnen und Instandhalten der Pumpe durch nicht qualifiziertes
Personal.
Diese Betriebsanleitung enthält Hinweise, die bei Aufstellung,
Inbetriebnahme, Betrieb und Wartung der Pumpe zu beach-
ten sind.
Daher ist es wichtig, vor der Aufstellung der Pumpe, die Betriebs-
anleitung sorgfältig zu lesen und am Einsatzort der Maschine auf-
zubewahren. Die Betriebsanleitung muss jederzeit für das bedie-
nende Personal verfügbar sein.
 -
schließlich Kinder) mit eingeschränkten physischen, senso-

und/oder mangels Wissen benutzt zu werden, es sei denn,



um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Sicherheitszeichen
Warnung - Elektrische Spannung
Gefahr - bei Nichtbeachtung der Vorschriften
erhöht sich das Risiko, dass Personen und/
oder Sachen Schaden nehmen.
Achtung
Restrisiken

Die Tragösen am Motor sind nur für das Gewicht des Motors aus-
gelegt. Beim Anhängen eines kompletten Pumpenaggregats kön-
nen die Tragösen abbrechen.
- Pumpenaggregat, bestehend aus Motor und Pumpe, sowohl
motor- als auch pumpenseitig anhängen.
- Nur geeignete und technisch einwandfreie Hebezeuge und
Lastaufnahmemittel verwenden.
- Nicht unter schwebenden Lasten aufhalten.
!
D
Achtung

| 4
Rotierende Teile
Scher- und Quetschgefahr besteht aufgrund von offenliegenden rotierenden Teilen.
- Alle Arbeiten nur bei Stillstand der Pumpe durchführen.
- Vor Arbeiten die Pumpe gegen Wiedereinschalten sichern.
- Unmittelbar nach Abschluss der Arbeiten alle Schutzeinrichtungen wieder anbringen bzw. in Funktion
setzen.
Bei Pumpen in AK-Ausführung kann die sich drehende Pumpenwelle Haare, Schmuck und Kleidungs-
stücke erfassen.
 
- Eng anliegende Kleidung tragen.
- Haarnetz tragen.
- Keinen Schmuck tragen.
Elektrische Energie
Bei Arbeiten an der elektrischen Anlage besteht durch die feuchte Umgebung erhöhte Stromschlaggefahr.
Ebenso kann eine nicht ordnungsgemäß durchgeführte Installation der elektrischen Schutzleiter zum
Stromschlag führen, z. B. Oxidation oder Kabelbruch.
 -
talliert, in Betrieb genommen und betrieben werden.
 
- Anlage von der Spannungsversorgung trennen.
 
- Spannungsfreiheit prüfen.
 

Der Elektromotor kann eine Temperatur von bis zu 70 °C erreichen. Dadurch besteht Verbrennungsgefahr.
- Motor im Betrieb nicht berühren.
- Vor Arbeiten an der Pumpe Motor erst abkühlen lassen.
3. Allgemeine Hinweise
Es ist für einen sorgfältigen Transport zu sorgen. Bei der Zwischenlagerung sind hohe Luft-
feuchtigkeit und wechselnde Temperaturen zu vermeiden. Unsere Pumpe mit eingebauter
Filtervorrichtung ist für das Vorfiltrieren und Umwälzen des Schwimmbadwassers konzipiert.
Von uns verwendete Kunststoff-Materialien, die mit dem Medium in Berührung kommen, sind überwie-
gend aus verstärktem PP hergestellt. Die Wassertemperatur darf 40 (60) °C nicht überschreiten.
Wir können keinerlei Haftung übernehmen, wenn unsere Montage- und Betriebsanleitung nicht beachtet
wird.
4. Montage
Der Aufstellungsort der Pumpe muss trocken und gut belüftet
sein.
Sollte die Pumpe in einem geschlossenen Raum aufgestellt wer-
den, muss ein Wasserablauf vorhanden sein.
Die Größe des Bodenablaufs richtet sich vor allem nach der Grö-
ße des Schwimmbeckens, dem Umwälzvolumenstrom, aber auch
nach möglichen Leckagen im Badewasserumwälzsystem.
Die Umgebungstemperatur darf 40 °C nicht überschreiten.
Achtung

5 |
Im Freien dagegen, sollte die Pumpe einen einfachen Schutz
gegen Wettereinwirkungen wie z.B. Regen oder Sonne haben.
Durch geeignete Maßnahmen ist sicherzustellen, dass Kör-
per- oder Luftschall der Pumpe nicht in unzulässiger Weise die
Umgebung beeinträchtigen. Um einen Ausbau der Motoreinheit
nicht zu blockieren, befestigen Sie diese mit Schrauben, Gewin-
de oder Dübel im Fundament. Bitte beachten Sie, dass ausrei-
chend Abstand zwischen Motorlüfterhaube und Wand vorhan-
den ist, mind. 50 mm. Es muss auch genüg end Platzreserve
nach oben vorhanden sein, mind. 210 mm, um das Saugsieb
ausbauen zu können.
50
210
DRUCK
SAUG
Um den Saugweg so kurz wie mög lich zu
halten und Füllverluste weitgehend zu ver-
meiden, ist die Pumpe horizontal und mög-
lichst auf Höhe oder unterhalb des Wasser-
spiegels zu montieren. Die Aqua Master 10
bis Aqua Master 38 ist eine selbstansau-
gende Pumpe und sollte deshalb auf keinen
Fall mehr als 2 m über dem Wasserspiegel
montiert werden. Es ist auf Dichtigkeit der
Saugleitung zu achten, denn bei undich-
ter Saugleitung saugt die Pumpe schlecht
oder gar nicht an. Der Einbau von Rück-
flussverhinderern und Absperrorganen ist,
je nach Art der Anlage und der Pumpe, zu
empfehlen. Die Verklebungen an Saug-
und Druckleitungen, benötigen eine länge-
re Aushärtezeit (mind. 12 Std.).
Achtung
Achtung

| 6
5. Netzanschluss
Elektroanschluss nur durch einen Fachmann!
 

Der Einsatz unserer Schwimmbadpumpen ist nur für Schwimm-
becken und deren Schutzbereiche zulässig, die die DIN/VDE
0100 Teil 702 erfüllen. Die Pumpe darf nur über einen Fehler-
stromschutzschalter von I∆N ≤ 30 mA betrieben werden.
Bitte darauf achten, dass in der Elektroinstallation eine Trennvor-
richtung vorgesehen ist, die das Abtrennen vom Netz mit mindes-
tens 3 mm Kontaktöffnung jedes Poles gestattet.
Entsprechend der Norm müssen die Leitungstypen H05RN–F
bzw. H07RN–F verwendet werden.
Zusätzlich muss der zulässige Mindestquerschnitt entsprechend
der Motorleistung und der Leitungslänge angepasst werden. Die
Einphasenmotoren (Wechselstrom) verfügen über einen einge-
bauten Wicklungsschutzkontakt
6. Erstinbetriebnahme
Schrauben Sie den Gewindering ab und heben den Klarsicht-
einsatz vom Gehäuse ab. Die Pumpe langsam bis zum Saug-
anschluss mit Wasser füllen. Setzen Sie den Klarsichteinsatz
wieder ein und schrauben den Gewindering mit Handkraft fest.
-
richtungskontrolle! Die eingebauten Absperrorgane in Saug-
und Druckleitung müssen bei Betrieb völlig offen sein. Pumpe nie
ohne Saugsieb betreiben. Achten Sie vor Inbetrieb nahme oder
nach längerem Stillstand auf ein freies Drehen der Pumpenwelle.
7. Wartung
Vor Durchführung der Wartungsarbeiten ist die Pumpe vom
Stromnetz zu trennen. Bitte saug- und druckseitige Absperrorga-
ne schließen.
Wir empfehlen eine regelmäßige Reinigung des Saug siebes. Bei
verschmutztem oder vollem Filterkorb geht der Förderstrom der
Pumpe zurück und es findet keine aus reichende Filtration statt.
Sollte die Anlage für längere Zeit nicht benutzt werden, ist eine
vollständige Entleerung und Reinigung der Pumpe dringend zu
empfehlen.
    
nicht in das Pumpensaugsieb gelegt werden.
Bei Frostgefahr ist die Pumpe rechtzeitig zu entleeren.
Entleerung erfolgt durch die Verschlussschraube. Frostgefährde-
te Leitungen ebenfalls entleeren. Bei jeglichen Wartungsarbei-

!
0
C°
+10
-20
-10
+20
ON
OFF
Achtung
Achtung
Achtung

7 |

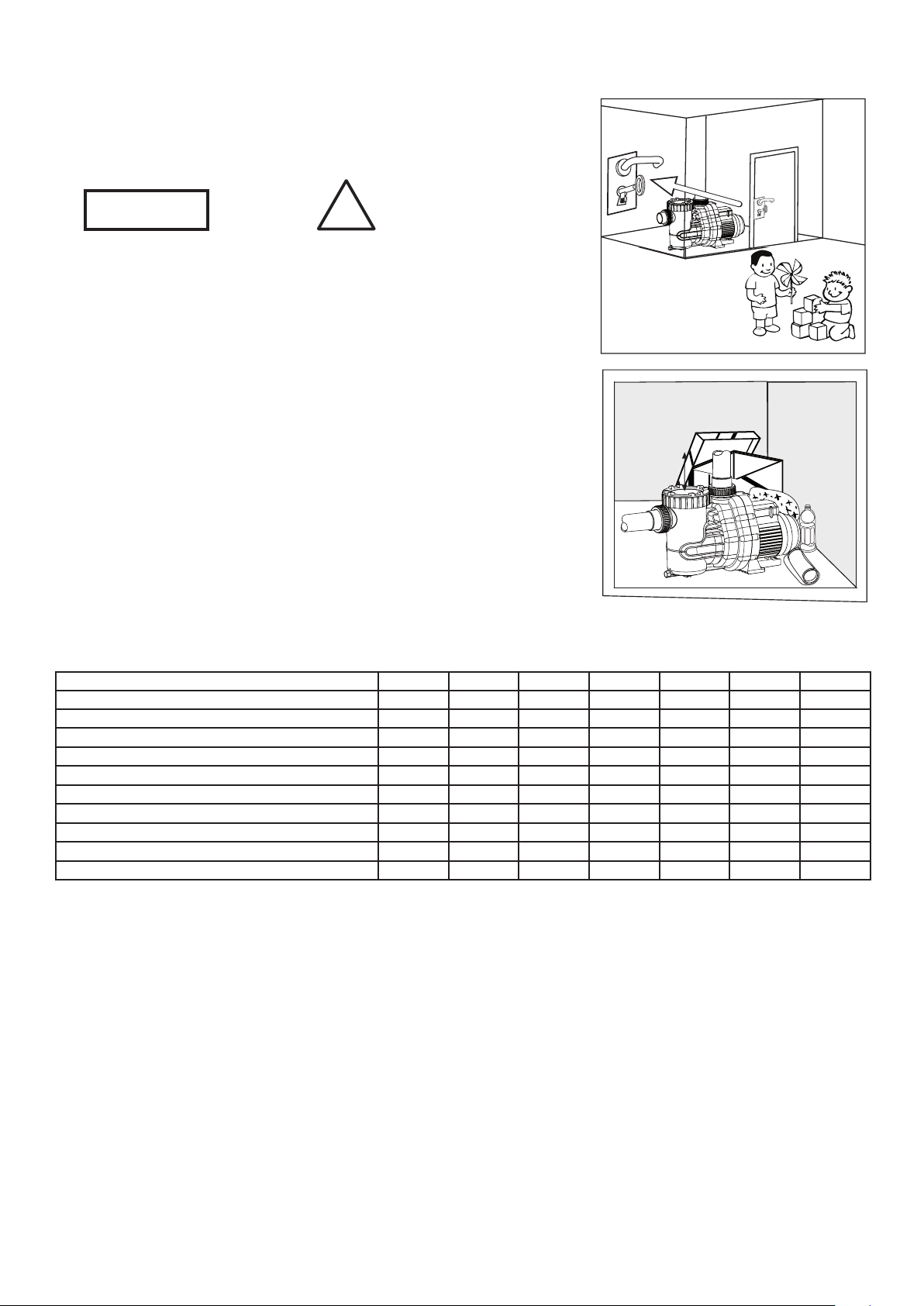

8. Reparaturen



Pumpen nur in gut vor Kindern gesicherten und abgeschlossenen
Räumen aufbauen.
Achten Sie auf die Eigenbelüftung des Motors. Der Aufstellungs-
ort der Pumpe muss trocken und gut belüftet sein.
Bitte keinerlei Fremdkörper in unmittelbarer Nähe der Pumpe auf-
stellen.
!
10. Technische Daten
Technische Daten bei 50 Hz AQUA Master 10 Master 14 Master 17 Master 20 Master 26 Master 32 Master 38
Saug / Druck d (mm) 50 / 50 63 / 50 63 / 63 63 / 63 63 / 63 63 / 63 63 / 63
Empf. Saug- / Druckleitung, PVC-Rohr, d 50 / 50 63 / 50 63 / 63 63 / 63 63 / 63 63 / 63 63 / 63
Leistungsaufnahme P¹ (kW) 1~ 230 V 0,58 0,69 0,97 1,20 1,45 1,70 2,20
Leistungsabgabe P² (kW) 1~ 230 V 0,30 0,45 0,65 0,80 1,00 1,30 1,80
Nennstrom (A) 1~ 230 V 2,60 3,20 4,70 5,30 6,40 7,40 10,0
Leistungsaufnahme P¹ 0,58 0,66 0,90 1,00 1,32 1,65 2,20
Leistungsabgabe P² 0,30 0,45 0,65 0,80 1,00 1,30 1,80
  1,00/1,75 1,25/2,15 1,75/3,00 2,10/3,60 2,50/4,30 3,00/5,20 3,70/6,40
Gewicht (kg) 1~ 230 V 10,8 10,9 11,8 13,1 17,5 17,5 21,2
  10,3 10,4 11,4 12,5 16,2 15,6 18,9
Schutzart IP 55 Für Normspannung nach DIN IEC 60038
Wärmeklasse B/F und DIN EN 60034 (Eurospannung).
Drehzahl (min-¹) ca. 2840 Geeignet für Dauerbetrieb bei 1~ 220 - 240 V
 701) 
Wassertemperatur (°C) max. 40 (60)* Toleranzen ± 5%.
Gehäuseinnendruck (bar) max. 2,5 1) Gemessen mit Schallpegelmeßgerät nach DIN 45635.

gilt für maximale Wassertemperatur im Sinne des GS-Zeichens.


Achtung

| 8
Total dynamic head H (m)Gesamtförderhöhe /
Förderstrom / Flow rate Q (m3/h)
KL72.50.002
22
20
18
16
14
12
10
8
6
4
2
005 10 15 20 25 30 40 50
M
a
s
te
r
3
8
M
a
s
te
r
3
2
M
a
s
te
r
2
6
M
a
s
te
r
2
0
M
a
st
e
r
1
7
M
a
s
te
r
1
4
M
a
s
te
r
1
0


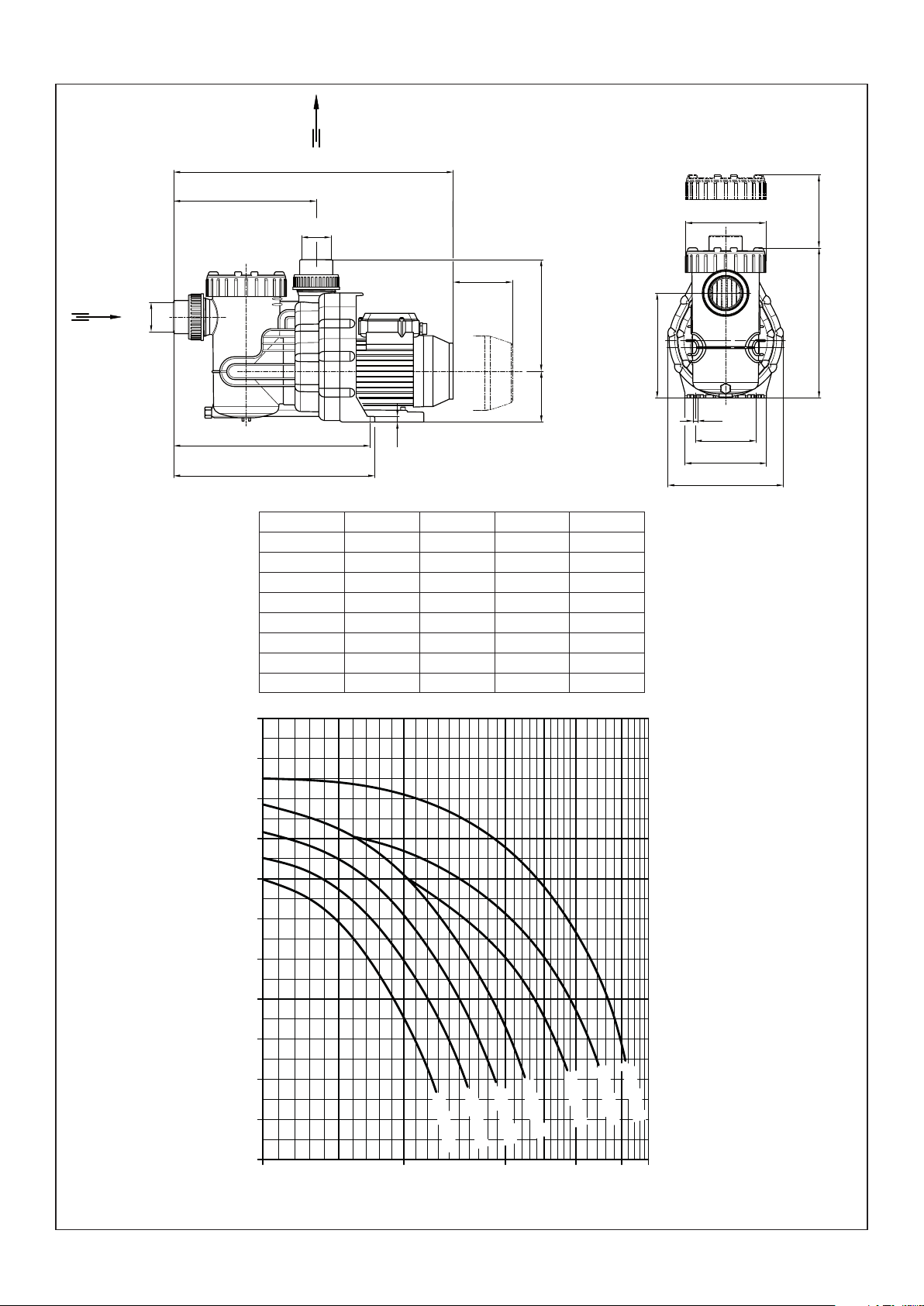

Maße in Klammer ( ) gelten
für Master 10 und 14
d D
d S
422 (418)
432 (428)
306 (302)
~L
239 (235)
109
12
120
SAUG
In
DRUCK Out
Ausbaumaß
Min. space
for servicing
175
130
248
172
230
322
225
10
Ausbaumaß
Min. space
for servicing
10. Technische Daten
Typ 1~ 3~
AQUA L (mm) L (mm) dS Saug dD Druck
Master 10 568 591 50 50
Master 14 572 595 63 50
Master 17 597 595 63 63
Master 20 595 615 63 63
Master 26 625 645 63 63
Master 32 625 651 63 63
Master 38 652 632 63 63
Förderstrom Q (m³/h)
Gesamtförderhöhe H (m)
DRUCK
SAUG
Ausbaumaß
Ausbaumaß

9 |


Pumpe saugt nicht an Pumpe ist undicht -
strom Pumpe ist laut Pumpen/M
nicht an Motorgeräusch Ursachen 
X X Saugleitung undicht Saugleitung auf Dichtheit
überprüfen
X X Deckel undicht Deckel auf Dichtheit über-
prüfen
XGleitringdichtung undicht Gleitringdichtung vom
Fachmann austauschen *)
X X Saughöhe zu hoch Saughöhe verringern XPumpengehäuse ohne
Wasser
Pumpengehäuse mit
Wasser auffüllen
XSaugleitung nicht
unter Wasser
Saugleitung tiefer ins
Wasser eintauchen
X X Saugsieb ist verstopft Saugsieb muss gereinigt
werden
X X Saugleitung zu klein Saugleitung vergrößern XSaug- oder Druckleitung
verstopft
Saug- und Druckleitung
reinigen
X X Fremdkörper in der Pumpe
Pumpe, Saugsieb und
Laufrad überprüfen und
reinigen
XStromzufuhr unterbrochen Stromzufuhr und Sicherun-
gen kontrollieren
XKondensator defekt Kondensator austauschen
XKugellager defekt Kugellager austauschen
X X Pumpe blockiert (Sand in
der Pumpe)
Stromzufuhr unterbrechen,
mit einem Schraubendre-
her Leichtgängigkeit der
Motorwelle prüfen *)

| 10
1. General
AQUA TechniX GmbH, Neunkirchen am Sand

Possible user errors
- Installation of the pump with the pipes under tension.
- Operation of the pump outside the area of application as speci-
fied on the datasheet for e.g. excessive system pressure.
- Opening and servicing of the pump by unqualified persons.
This user guide contains basic instructions that must be followed
during installation, start-up, operation and maintenance of the
pump. The safety instructions must be observed.
Therefore, this manual must be carefully read before installation
and should be at all times available at the installation site. The
manual must always be available to the personnel in charge.
          -
ding children) with limited physical, sensory or mental ca-
pabilities or who lack experience and/or knowledge unless

-



Warning – Voltage
Danger – for safety warnings which, when
ignored, may constitute a hazard for the
machine and/or for persons.
Caution
Residual risks

The lifting lugs on the motor are only intended for holding the
weight of the motor. If they are used to lift the complete pump unit,
the lugs can break off.
- Make sure that the complete pump unit, that is both the motor
and pump are supported.
- Only use suitable lifting gear and load handling devices that are
in perfect working order.
- Do not stand under suspended loads.
!
GB


11 |
Rotating parts
Risk of crushing or shearing from exposed rotating parts.
- Do not perform any work on the pump unless the power is shut down.
- Before starting work, make sure the pump cannot inadvertently be switched on again.
- Directly after finishing work, refit/reactivate all protective devices
In the case of AK-verion pumps the rotating pump shaft can trap hair, jewellery and items of clothing.
 
- Wear close-fitting clothing.
- Wear a hairnet.
- Do not wear jewellery.
Electricity
When working on the electrical unit, there is an increased risk of electrocution due to the damp
surroundings.
Incorrectly installed protective conductors can also lead to electrocution for e.g. as a result of oxidation or
cable breakage.
 
commissioned and operated in accordance with the relevant local regulations.
 
- Disconnect the system from the electrical power supply.
 
- Check the absence of voltage.
 

Risk of burns - the electric motor can reach temperatures of up to 70 °C.
- Do not touch the motor while it is running.
- Let the motor cool down before working on the pump.
3. General
Please take the necessary precautions when transporting the pump. During transportation, avoid interme-
diate storage in a damp location or locations subject to significant temperature fluctuations. The Splash
pumps have been designed for the circulation of swimming pool water.
Most plastic components that come into contact with the pumping medium are made of reinforced poly-
propylene (PP) and thus are highly resistant to corrosion by pool water. The water temperature must not
exceed 40 (60) °C.
Non-compliance with our installation and operating instructions will void any warranty.
4. Installation
The installation site of the pump must be dry and well ventilated.
When installed in a closed room, a drainage connected to the
sewers must be installed.
The size of the floor drain depends mainly on the size of the swim-
ming pool and the circulation flow rate but also on possible leaks
within the pool water circulation system.
The ambient temperature must not exceed 40 °C.


| 12
When the pump is installed outside, we recommend to foresee a
simple protection against the weather (rain, sun etc.).
Implement appropriate measures to attenuate the noise gene-
rated by the pump to avoid damage to the environment. Faste-
ning the pump to the foundation should be effected exclusively
by means of bolts, threads or dowels, in order to avoid blocking
 
space between fan cover and wall, minimum 50 mm. You also
need enough space to permit disassembly of the strainer basket,
minimum 210 mm towards above.
50
210
DRUCK
SAUG
The pump should be installed at water
level or below water level and in horizontal
position, in order to keep the suction path
as short as possible and to reduce head
losses. The Aqua Master 10 to Aqua
Master 38 is self-priming and should
never be installed more than 2 m above
water level. Make sure that the suction
line is not leaky, otherwise the pumps will
prime insufficiently or not at all. We
recommend the installation of check valves
and shut-off valves, according to the type of
pump or plant. The adhesive bonds at the
suction and pressure lines require more
time to cure, allow at least 12 hours before
starting the pump.



13 |

-

           
maintenance work or electrical work.
The use of pumps for swimming pools and the restricted area
around them is only permitted if pumps are installed in accordance
with DIN/VDE 0100 part 702. The supply circuit has to be protec-
ted with a fault current contactor with a nominal fault current of
ImA.
Please make sure that the electrical installation has a disconnec-
ting device, which allows disconnecting from the power supply
with a minimum of 3 mm contact gap at each pole.
In accordance with norm requirements an electrical cable type
H05RN-F or H07RN-F must be used.
Please ensure that the diameter of the electrical cable used
adequately accommodates for the power of the motor and the
length of the cable. Pumps with single-phase motor are equipped
with a built-in overload switch.
6. Initial start-up
Unscrew the ring nut and lift off the transparent lid. Slowly fill
the pump with clean water until the water level reaches the inlet
connection. Put on the transparent lid and tighten the ring nut
by hand. 
Ensure that all
valves in the suction and pressure lines are completely open. Be-
fore initial start-up and after extended periods of downtime make
sure the pump shaft turns freely.
7. Maintenance
Before carrying out any maintenance work, the electricity supply
to the pump must be switched off. Close the shut-off valves on the
suction and on the pressure line.
The strainer basket must be periodically emptied. A clogged strai-
ner basket will reduce the flow rate of the pump and lead to insuf-
ficient filtration. The pump is to be thoroughly drained and clea-
ned after extended periods of storage or down-time.
Do not add water treatment agents, particularly agents in

If there is danger of freezing during prolonged periods, the pump
must be drained ahead of time. For this purpose open the drain
plug in order to drain off all liquid. Drain all pipes subject to
freezing. 

!
0
C°
+10
-20
-10
+20
ON
OFF




| 14
8. Repairs
         
center.
9. Recommendations
Only install the pump in a lockable room, out of the reach of
children.
Ensure the motor’s cooling. The installation site must be dry and
well ventilated.
Never obstruct the air supply to the fan by putting any objects on
the pump or too close to the pump.
!
10. Technical data
Technical data at 50 Hz AQUA Master 10 Master 14 Master 17 Master 20 Master 26 Master 32 Master 38
Inlet / outlet d (mm) 50 / 50 63 / 50 63 / 63 63 / 63 63 / 63 63 / 63 63 / 63
Rec. inlet / outlet, PVC-pipe, d 50 / 50 63 / 50 63 / 63 63 / 63 63 / 63 63 / 63 63 / 63
Power input P¹ (kW) 1~ 230 V 0,58 0,69 0,97 1,20 1,45 1,70 2,20
Power output P² (kW) 1~ 230 V 0,30 0,45 0,65 0,80 1,00 1,30 1,80
Rated current (A) 1~ 230 V 2,60 3,20 4,70 5,30 6,40 7,40 10,0
Power input P¹  0,58 0,66 0,90 1,00 1,32 1,65 2,20
Power output P²  0,30 0,45 0,65 0,80 1,00 1,30 1,80
  1,00/1,75 1,25/2,15 1,75/3,00 2,10/3,60 2,50/4,30 3,00/5,20 3,70/6,40
Weight (kg) 1~ 230 V 10,8 10,9 11,8 13,1 17,5 17,5 21,2
  10,3 10,4 11,4 12,5 16,2 15,6 18,9
Type of motor enclosure
Thermal class
Motor speed approx. (rpm)
Max. continuous sound intensity level
dB(A)
Max. water temperature (°C) max.
Max. casing interior pressure (bar)
IP 55
B/F
2840
701
40 (60)*
2,5
For standard voltage according to DIN IEC 60038
For standard voltage according to DIN IEC 60038 and
DIN EN 60034 (Euro-voltage).
Suitable for continuous operation at 1~ 220 - 240 V
and 
Tolerances ± 5%
1) Measured with phonometer according to DIN 45635.
.


 of 60 °C.



15 |
Total dynamic head H (m)Gesamtförderhöhe /
Förderstrom / Flow rate Q (m3/h)
KL72.50.002
22
20
18
16
14
12
10
8
6
4
2
005 10 15 20 25 30 40 50
M
a
s
te
r
3
8
M
a
s
te
r
3
2
M
a
s
te
r
2
6
M
a
s
te
r
2
0
M
a
st
e
r
1
7
M
a
s
te
r
1
4
M
a
s
te
r
1
0

Dimensions in ( ) for
Master 10 and 14
d D
d S
422 (418)
432 (428)
306 (302)
~L
239 (235)
109
12
120
SAUG
In
DRUCK Out
Ausbaumaß
Min. space
for servicing
175
130
248
172
230
322
225
10
Ausbaumaß
Min. space
for servicing
10. Technical data
Typ 1~ 3~
AQUA L (mm) L (mm) dS Inlet dD Outlet
Master 10 568 591 50 50
Master 14 572 595 63 50
Master 17 597 595 63 63
Master 20 595 615 63 63
Master 26 625 645 63 63
Master 32 625 651 63 63
Master 38 652 632 63 63
Flow rate Q (m³/h)
Gesamtförderhöhe H (m)
In
Out
Min. space for servicing
Total dynamic head H (m)
Min. space
for servicing

| 16
Pump doesn‘t
prime Pump leaks Flow rate is too weak Pump is noisy Pump/motor
doesn‘t start Motor is noisy Reason Solution
X X Leakage in inlet pipe Check the inlet pipe for
leakage
X X Lid is leaky Eliminate the leak
XMechanical seal is leaky Replace it (to be done by
an expert)
X X Excessive suction height Reduce suction height XNo water in pump casing Fill pump casing with water XSuction line not below
water level Lower the suction line
X X Strainer is clogged Clean the strainer
X X Dia. of suction line too
small
Use a suction line with
larger dia.
XSuction and pressure line
clogged
Clean suction and pressure
line
X X Foreign object in the pump Check and clean pump,
strainer and impeller
XPower supply interrupted Check power supply and
fuses
XDefective condenser Replace condenser
XDefective bearing Replace bearings
X X Pump is blocked
(due to sand)
Stop power supply and
make sure pump turns free-
ly, by using a screwdriver *)



17 |
1. Généralités
AQUA TechniX GmbH, Neunkirchen am Sand
2. Sécurité
Consignes de sécurité sources de problèmes à 
- Montage de la pompe avec canalisation déformée.
- Utilisation de la pompe hors du domaine d’utilisation spécifié
dans la fiche technique de la pompe (par ex. pression système
trop élevée).
- Ouverture et maintenance de la pompe par une personne non-
qualifiée.
Le présent mode d’emploi donne des instructions de base qui
doivent être respectées lors de l’installation, de l’utilisation et de
l’entretien.
Il est donc indispensable qu’il soit lu avant le montage. Il doit con-
stamment être à disposition sur le site d’utilisation du personnel
chargé de l’entretien.
L’utilisation de cet appareil n’est pas destinée aux per-
        -
siques, sensorielles ou intellectuelles limitées ou manquant
d’expérience et/ou de connaissance, à moins qu’elles soi-
        -
le-ci leur ait prodigué ses instructions concernant le mode
       

Signalisation des instructions dans le mode
d’emploi
Warnung - Elektrische Spannung
  
sécurité peut provoquer des dangers tant
pour les personnes que pour l’environnement
et le matériel.
Attention
Risques secondaires

Les oeillets destinés au transport du moteur ne sont prévus que
pour soutenir le poids du moteur. Ces oeillets peuvent casser en
suspendant un groupe moto-pompe complet.
- L’e n s e m b l e motopompe (constitué du moteur et de la pompe)
doit être attaché aussi bien du côté moteur que du côté pompe.
- Seuls des dispositifs de levage appropriés, en parfait état tech-
nique et avec une capacité de levage suffisante, doivent être
utilisés.
- Éviter de stationner sous des charges en suspension.
!
Attention
F

| 18

Risque de coincement et de cisaillement dû aux pièces en rotation apparentes.
- Effectuer l’ensemble des travaux uniquement à l’arrêt de la pompe.
- Avant de démarrer les travaux, sécuriser la pompe contre le ré-enclenchement.
- Dès la fin des travaux, réenclencher tous les dispositifs de protection ou les remettre en service.
Dans le cas des pompes de type AK, l’arbre de pompe peut happer les cheveux, les bijoux et les
vêtements.
 
- Ne pas porter de vêtements amples.
- Porter un filet de protection pour les cheveux.
- Ne pas porter de bijoux.
Energie électrique
L’environnement humide entraîne un risque élevé d’électrocution lors de la réalisation de travaux sur une
installation électrique.
Un défaut de protection des câbles électriques conducteurs peut par ailleurs entraîner une électrocution
(par ex. par oxydation ou section de câble).
-
formément aux réglementations de sécurité électrique en vigueur sur le lieu d’installation (NF C15-100).

- Couper l’alimentation électrique de l’installation.

effectués sur l’installation. »
- Contrôler l’absence de tension.



- Ne pas toucher le moteur lorsqu’il est en service.
- Laisser refroidir le moteur avant tous travaux sur la pompe.

Le plus grand soin doit être apporté au transport des pompes. Tout stockage intermédiaire de la pompe
dans un endroit à forte hygrométrie et sujet aux variations de température importantes est à éviter. Nos
pompes avec pré-filtre sont conçues pour la filtration et la circulation de l’eau de piscines. Les pièces en
contact avec l’eau sont pour la plupart en polypropylène PP. La température de l’eau ne doit pas excéder
40 (60) °C. Le non-respect des instructions de montage et d’utilisation peut provoquer le rejet d’éventuelles
demandes en indemnisation des dommages subis.
4. Montage
Installer la pompe dans un endroit au sec et aéré dans lequel la
température ambiante ne dépassera pas 40 °C.
Dans un endroit clos, il est obligatoire de prévoir une évacuation
de l’eau.
Le diamètre de la bonde d’écoulement de l’eau au niveau du sol
est surtout défini par la taille du bassin, du flux volumique de cir-
culation de l’eau également par la possibilité d’éventuelles fuites
dans le système de circulation de l’eau du bain.
Attention

19 |
Si la pompe est installée en plein air nous recommandons de
l’équiper d’une simple protection contre les intempéries ainsi que
contre les rayons du soleil.
La mise en place de mesures appropriées contre les nuisances
sonores engendrées par les pompes évitera des conséquences
dommageables sur l’environnement. Pour la fixation de la pom-
pe sur le socle ou sur la fondation, nous vous recommandons
d’utiliser des vis avec des chevilles pour éviter de bloquer tout dé-

suffisant (de 50 mm au minimum) entre le couvercle du ventilateur
et le mur, et vers le haut de 210 mm au minimum, pour pouvoir
retirer le panier filtrant.
50
210
DRUCK
SAUG
Afin de limiter au maximum les pertes de
charge, nous recommandons de monter la
pompe à l’horizontale et si possible au ni-
veau de l’eau ou légèrement en dessous.
La pompe Aqua Master 10 - Aqua Master
38 est auto-amorçante et ne devra pas
être installée plus de 2 m au-dessus du
niveau d’eau. Veiller à ce que la conduite
d’aspiration soit totalement étanche, car en
cas de problèmes d’étanchéité, la pompe
aspirera mal sinon pas du tout. Le collage
des raccords nécessite un temps de
durcissement prolongé. Il est recommandé,
en fonction de l’installation et de la pompe,
d’installer des clapets anti-retour et des
vannes d’arrêt.
Une mise en service n’est possible qu’au
bout de 12 heures.
Attention
Attention

| 20
5. Raccordement au réseau électrique
      -
ment par un spécialiste !
         

L’installation de nos pompes pour piscines est soumise au strict
respect des prescriptions de la norme DIN/VDE 0100 partie
702. Le circuit d’alimentation électrique devra être protégé par
un interrupteur différentiel équipé d’un courant de défaut nominal
I.
Il faudra veiller à ce que le moteur de la pompe soit protégé par
un disjoncteur magnéto-thermique correctement calibré, avec in-
tervalle de coupure min. de 3 mm par borne.
Conformément aux prescriptions de la norme, employer des
câbles de type H05RN–F respectivement H07RN–F.
En outre, adapter la section minimum des câbles à la capacité du
moteur et à la longueur totale du circuit électrique. Les moteurs
à courant alternatif (monophasés) sont équipés d’un disjoncteur
thermique intégré dans le bobinage du moteur.

Dévisser l’écrou de couvercle et retirer le couvercle transparent.
Remplir lentement la pompe avec de l’eau jusqu’au raccord de re-
foulement. Refermer le couvercle et resserrer l’écrou de couver-
cle à la main. 
même pour contrôler le sens de rotation du moteur! Veiller à
ce que les vannes d’arrêt montées sur les conduites d’aspiration
et de refoulement soient bien ouvertes lors de la mise en service.
Après une période d’arrêt prolongée de la pompe et avant la re-
mise en marche, vérifier que l’arbre tourne librement.
7. Entretien
Couper la pompe du réseau avant tout travail d’entretien. Fermer
les vannes d’arrêt du coté aspiration ainsi que du côté refoule-
ment.
Le panier de pré-filtre doit être nettoyé de temps en temps.
Lorsque le panier est sale ou plein, le débit de la pompe diminue
et la filtration n’est plus suffisante. Lors d’une période d’arrêt pro-
longée de la pompe il est fortement recommandé de vidanger
complètement la pompe et de la nettoyer.
Ne disposer aucun produit d’entretien de l’eau, en particulier

En cas de risques de gel, vidanger la pompe en temps opportun.
La vidange de l’eau de la pompe s’effectue par la vis de purge.
Vidanger également les canalisations d’aspiration et de refoule-
ment. 
réseau électrique.
!
0
C°
+10
-20
-10
+20
ON
OFF
Attention
Attention
Attention
