Aqua Simpool Timer User manual

Simpool Modèle minuterie MANUEL D'INSTRUCTIONS ET D'ENTRETIEN
Pompe péristaltique numérique programmable FRANÇAIS / ENGLISH
ADSP7000722 rév. 1.0 23/02/2017 1/64
Simpool
Modèle Timer
For other languages please visit:
http://aqua.quickris.com/simpool-timer/
FRANÇAIS
Manuel d’instructions
Page 2
ENGLISH
Instruction Manual
Page 34

Simpool Modèle minuterie MANUEL D'INSTRUCTIONS ET D'ENTRETIEN
Pompe péristaltique numérique programmable FRANÇAIS
ADSP7000722 rév. 1.0 23/02/2017 2/64

Simpool Modèle minuterie MANUEL D'INSTRUCTIONS ET D'ENTRETIEN
Pompe péristaltique numérique programmable FRANÇAIS
ADSP7000722 rév. 1.0 23/02/2017 3/64
Quick Start- SIMPOOL TIMER PROCÉDURE ÉTAPE PAR ÉTAPE.
MISE À L'HEURE menu de programmation et JOUR DE LA SEMAINE corrigée comme suit :
•Appuyez sur la touche pendant trois secondes
•Appuyez sur la touche et tapez le mot de passe: 0000 (par défaut)
•Appuyez sur la touche pendant trois secondes pour confirmer et entrer dans le menu de programmation
•Appuyez une fois sur la touche et sous "INP/Opt", appuyez sur
•Appuyez deux fois sur la touche et sous "G.OR" presse
•Avec les flèches pour choisir le bon jour de la semaine (Lun..Mar ... etc.etc.)
•Appuyez sur pour confirmer
sur et entrer avec dans le "H.OR" régler l'heure avec les flèches•Appuyez
•Appuyez sur pour confirmer
sur et entrer avec dans le "n.OR" régler les minutes avec les flèches•Appuyez
•Appuyez sur pour confirmer
2. Après avoir réglé le jour et l'heure quitter le menu «programmation en appuyant deux fois la touche pendant 5
sec.
3. Entrez dans le menu UTILISATEUR en pressant la touche pendant 3 sec.
4. Appuyer une fois sur et entrer dans le MENU “ C.do “ (Calendrier Dosage) avec la touche
5. Avec des flèches sélectionnez la méthode « dosage SEMAINE (ALL) ou par jour (ES lundi).» AM À 8 - MAX
pouvez définir 8 dosages par jour
6. PRESSE pour valider le jour (SET "ALL" SI la détermination doit être effectuée tous les jours de la semaine) et
la programmation Les doses DIVERS (D1, D2, D3 ... D8).
7. Dans "d1" (dosage n ° 1) Appuyez sur et ENTRER LE MENU '"Hd1" (heure POUR DOSAGE n ° 1) avec la
touche
8. Avec des flèches régler l’heure du dosage 1
9. Appuyez sur pour confirmer
10. Appuyer sur et accéder au menu '"nd1" (MINUTES POUR DOSAGE n ° 1) avec la touche
11. Avec les flèches régler les MINUTES DOSAGE n ° 1 (D.1) PRESSE pour confirmer.
12. Appuyer sur et accéder au menu "td1" (TEMPS POUR DOSAGE n ° 1) avec la touche
13. Avec des flèches RÉGLER LA durée n ° 1 (D.1)presser pour confirmer
14.Répéter les ÉTAPES 7-8-9-10-11-12-13 POUR TOUTE AUTRE DOSAGE D2, D3, D4 ... d8 max
15. Pour sortir de la programmation et retourner au fonctionnement de la pompe avec les paramètres fixés appuyez
deux fois LONG sur
16. Lorsque nous sommes dans le menu 'UTILISATEUR (C.do - ADE) appuyez deux fois LONG sur
17. CESSATION PROCÉDURE RAPIDE START.

Simpool Modèle minuterie MANUEL D'INSTRUCTIONS ET D'ENTRETIEN
Pompe péristaltique numérique programmable FRANÇAIS
ADSP7000722 rév. 1.0 23/02/2017 4/64
TABLE DES MATIÈRES
1.0 INTRODUCTION ....................................................................................................................................................5
1.1 MISES EN GARDE ........................................................................................................................... 5
1.2 RÉGLEMENTATIONS DE RÉFÉRENCE....................................................................................... 5
1.3 CARACTÉRISTIQUES TECHNIQUES........................................................................................... 6
1.3.1 CARACTERISTIQUES ELECTRIQUES .................................................................................. 6
1.3.2 PRESTATIONS........................................................................................................................... 6
2.0 INSTALLATION .....................................................................................................................................................6
2.1 RÈGLES GÉNÉRALES..................................................................................................................... 6
2.2 KIT D'INSTALLATION.................................................................................................................... 6
2.3 MONTAGE ........................................................................................................................................ 7
FIXATION MURALE.........................................................................................................................................................7
2.3.1 MONTAGE DES ACCESSOIRES............................................................................................... 7
2.4 RACCORDEMENTS ÉLECTRIQUES............................................................................................... 9
2.5 RACCORDEMENTS HYDRAULIQUES......................................................................................... 9
3.0 PROGRAMMATION.............................................................................................................................................11
3.1 CARACTÉRISTIQUES PRINCIPALES......................................................................................... 11
3.2 DÉMARRAGE RAPIDE................................................................................................................... 13
3.3 PROGRAMMATION AVANCÉE ................................................................................................... 14
3.3.1 Configuration de la langue.................................................................................................... 14
3.3.2 Programmation du calendrier de dosage.................................................................................... 15
3.3.3 Affichage et réinitialisation des statistiques................................................................................ 15
3.3.4 Étalonnage de la pompe............................................................................................................. 16
3.3.5 Restauration des paramètres par défaut..................................................................................... 17
3.3.6 Menu Configurations................................................................................................................. 17
4.0 ALARMES............................................................................................................................................................18
4.1 ALARME DE MAINTENANCE....................................................................................................... 18
4.2 ALARME DE NIVEAU (uniquement pour le modèle avec la sonde de niveau) .............................. 19
4.3 ALARMES ÉTAT OFF.................................................................................................................... 19
4.4 ALARME BLOQUANTE................................................................................................................ 19
5.0 ENTRETIEN .........................................................................................................................................................19
5.1 RÈGLES GÉNÉRALES................................................................................................................... 19
5.2 MAINTENANCE PÉRIODIQUE ................................................................................................... 20
5.3 RÉSOLUTION DES PROBLÈMES................................................................................................ 21
6.0 Retour au Service après-vente.............................................................................................................................22
7.0 CERTIFICAT DE GARANTIE...............................................................................................................................22
ANNEXE A - Encombrements......................................................................................................................................23
ANNEXE B - Illustrations de référence......................................................................................................................24
ANNEXE C - Éclatés .....................................................................................................................................................25
ANNEXE D - Tableau de compatibilité chimique.......................................................................................................27
ANNEXE E - Paramètres par Défaut............................................................................................................................29
ANNEXE F - Tableau des acronymes .........................................................................................................................30
ANNEXE G - Menu détaillé...........................................................................................................................................31

Simpool Timer Model INSTRUCTION AND MAINTENANCE MANUAL
Programmable digital peristaltic pump ENGLISH
ADSP7000643 rev. 1.0 10/01/2014 5/64
1.0 INTRODUCTION

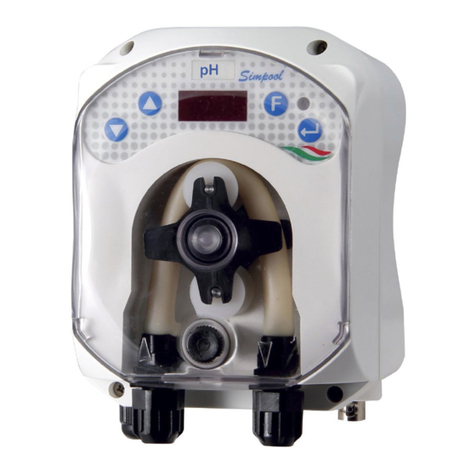

La famille de pompes péristaltiques numériques programmables « Simpool » est réalisée pour la gestion des
piscines et comprend les modèles suivants :
▪Modèle pH : pour le dosage proportionnel à la valeur du pH
▪Modèle Rx : pour le dosage proportionnel à la valeur du Redox
▪Modèle POOL-T : pour le dosage au temps
▪Modèle minuterie : pour le dosage au temps programmable en mode hebdomadaire et quotidien
Le modèle minuterie permet le dosage de produits pour piscines de manière simple, souple et précise, ce qui permet
de programmer jusqu'à 8 doses pour chaque jour de la semaine, en configurant l'horaire et la durée.
1.1 MISES EN GARDE
Avant de commencer le montage, lire attentivement ces instructions et les respecter lors de
l'installation.
Si les instructions de ce manuel ne sont pas respectées ou suivies correctement, cela peut entraîner
des blessures ou des dommages à l'équipement et / ou aux installations.
Il est conseillé de lire l'étiquette reportée sur la pompe et vérifier les points suivants :
✓La pression en correspondance du point d'injection doit être inférieure ou égale à la pression
nominale de la pompe !
✓Au moment de la réception, s'assurer de l'intégrité de la pompe et de tous ses composants. En cas
d'anomalies, prévenir immédiatement le personnel qualifié avant d'exécuter toute opération.
✓Ce manuel doit être soigneusement conservé pour les futures consultations éventuelles.
✓Avant d'effectuer l'installation de la pompe s'assurer que les données reportées sur la plaquette
adhésive de la pompe correspondent à celles de l'installation électrique.
✓Ne pas manipuler l'équipement avec les mains ou les pieds mouillés !
✓Ne pas laisser l'appareil exposé aux conditions atmosphériques !
✓Vérifier que le tuyau péristaltique soit constitué d'un matériau compatible avec le liquide à doser !
✓L'équipement doit être manipulé par un personnel qualifié !
✓Si l'on observe des anomalies au cours du fonctionnement de la pompe, interrompre l'alimentation et
s'adresser à nos centres d'assistance pour des réparations éventuelles !
✓Pour un fonctionnement correct de la pompe, il est indispensable d'utiliser des pièces de rechange
ou accessoires d'origine. Le fabricant décline toute responsabilité en ce qui concerne d'éventuelles
pannes dues à des manipulations ou à une utilisation de pièces de rechange et accessoires non
conformes.
✓L'installation électrique doit être conforme aux normes en vigueur dans le pays où elle est réalisée.
✓La température ambiante d'utilisation ne doit pas dépasser 40° C avec une humidité relative de 90% à
90° C.
1.2 RÉGLEMENTATIONS DE RÉFÉRENCE
Nos pompes sont conçues selon les réglementations générales en vigueur et conformément aux directives
européennes suivantes :
▪n° 2004/108/CE et modifications et corrections successives
▪n° 2006/95/CE « DBT Low Voltage Directive » et modifications et corrections successives
▪n° 2011/65/UE, 2002/96/CE « directive RoHs et WEEE » et modifications et corrections successives

Simpool Timer Model INSTRUCTION AND MAINTENANCE MANUAL
Programmable digital peristaltic pump ENGLISH
ADSP7000722 rev. 1.0 23/02/2017 6/64
1.3 CARACTÉRISTIQUES TECHNIQUES
1.3.1 CARACTERISTIQUES ELECTRIQUES
Pour la valeur de l'alimentation, il est conseillé de lire l'étiquette sur la pompe !
1.3.2 PRESTATIONS
▪Hauteur max. du tuyau d'aspiration : 1,5 m
▪Débit et contre-pression : consulter le tableau suivant, lire l'étiquette sur la pompe pour repérer le modèle
correspondant.
Codes
Alimentation
Type de
moteur
Débit (l/h)
Contre-pression
(bar)
Tuyau
Péristaltique
ADD81V40100C00BK
230 V CA
230 V CA
1,4
1
Santoprene
▪Température ambiante de fonctionnement : 0 ÷ 45 ° C
▪Température de transport et d'emballage : -10 ÷ 50 °C
▪Degré de protection : IP65
2.0 INSTALLATION
2.1 RÈGLES GÉNÉRALES
L'installation de la pompe doit être effectuée de la manière suivante :
▪En position verticale avec une incertitude inférieure à +/-15°.
▪Loin de sources de chaleur et dans un endroit sec, à une température maximale de 40° C, et minimale 0°C.
▪Dans un endroit ventilé et facilement accessible pour qu'un opérateur puisse effectuer les maintenances
périodiques.
▪Au-dessus du niveau du liquide à doser, à une hauteur maximale de 1,5 mètre.
▪Ne pas installer la pompe au-dessus du réservoir en présence de liquides qui dégagent des émanations, à
moins qu'il ne soit fermé hermétiquement.
2.2 KIT D'INSTALLATION
Au moment de l'achat de la pompe, tout le nécessaire pour effectuer une installation correcte est fourni avec celle-ci.
Le kit complet fourni est représenté sur l'ill.1 (Équipement piscines péristaltiques Viton 1/2 "- code ADSP6000037) et
se compose de:
a) Tubes d'aspiration et de décharge en PVC ø 4x6 4 ml (code ADSP6000551) ;
b) Étrier ;
c) Chevilles et vis ;
d) Soupape d'injection à lèvre G 1/2”(code ADSP6000049);
e) Filtre de fond 4x6 (code ADSP6000001) ;
La pompe est conçue pour un raccordement à une sonde de niveau qui n'est pas incluse dans le kit fourni :
f) Sonde de niveau avec BNC (code ADSLG4) ;
Sont également disponibles en option :
▪Collier DN50 - G 1/ 2” (cod. ADSP6000111) ;
▪Collier DN63 - G 1/ 2” (cod. ADSP6000113) ;

Simpool Timer Model INSTRUCTION AND MAINTENANCE MANUAL
Programmable digital peristaltic pump ENGLISH
ADSP7000722 rev. 1.0 23/02/2017 7/64
Ill. 1- Kit d’installation
2.3 MONTAGE
Il est conseillé de toujours porter des masques de protection, gants, lunettes et autres ÉPI éventuels
lors de toutes les phases d'installation et de manipulations de produits chimiques.
FIXATION MURALE
Pour fixer la pompe au mur, procéder comme suit :
▪Fixer l'étrier au mur avec les tasseaux et les vis fournis en équipement.
▪Insérer la pompe sur l'étrier.
▪Vérifier la stabilité de la fixation.
De plus, il est conseillé d'installer la pompe loin des sources de chaleur et dans un endroit sec, loin des
évacuations de vapeur.
2.3.1 MONTAGE DES ACCESSOIRES
Le tuyau de décharge doit être inséré dans le système au moyen de la soupape d'injection (voir les Ill. 2/a, 2/b)
fournies dans le kit d'installation.
Pour monter la soupape d'injection, suivez les instructions de l'Ill. 2/b.

Simpool Timer Model INSTRUCTION AND MAINTENANCE MANUAL
Programmable digital peristaltic pump ENGLISH
ADSP7000722 rev. 1.0 23/02/2017 8/64
Ill. 2/a - Vanne
d’injection
Ill. 2/b - Montage de la vanne d'injection
Réf.
Description
1
Bague de fixation du tube PP noire à 1/8” 4x6 STD (code
ADSP5004001E)
2
Raccord du corps de la pompe PP noir 3/8” 4x6 (code
ADSP5005001E)
3
Joint torique Viton noir (code ADSP5007001E)
4
Pousse vanne STD (code ADSP5007005)
5
Vanne à lèvre Viton STD noire (code ADSP5001001)
6
Raccord 3/8” femelle, 1/2” mâle PP (code ADSP6000074)

Simpool Timer Model INSTRUCTION AND MAINTENANCE MANUAL
Programmable digital peristaltic pump ENGLISH
ADSP7000722 rev. 1.0 23/02/2017 9/64
2.4 RACCORDEMENTS ÉLECTRIQUES
Avant d'effectuer toute intervention sur la pompe, couper la tension d'alimentation de la machine !
Ill. 3 - Vue par le Bas
Brancher le câble de la pompe à une tension compatible avec celle figurant sur l'étiquette.
Pour les connexions, consulter l'Ill. 3.
ATTENTION !!!
S’assurer que l'installation de terre fonctionne parfaitement et qu’elle corresponde aux
réglementations en vigueur. S’assurer de la présence d'un interrupteur différentiel à haute
sensibilité (0.03 A.) S’assurer que les valeurs de la plaque de la pompe sont compatibles avec celles
du réseau électrique. Ne jamais installer la pompe directement en parallèle avec des charges
inductives (par ex. : moteurs/électrovannes) mais, si nécessaire, utiliser un « relais d'isolation ». À
l'intérieur de la pompe, il y a deux protections : un varistor et un fusible.
2.5 RACCORDEMENTS HYDRAULIQUES
▪Le tuyau d'aspiration doit être inséré à l'intérieur du bac du produit et ensuite branché au raccord d'aspiration
de la pompe (marqué sur le couvercle par ▲) et serré avec la bague appropriée;
▪Le tuyau de décharge doit être inséré via le raccord de décharge de la pompe (marqué sur le couvercle par
▼) et serré avec la bague appropriée. Ensuite, il doit être raccordé au raccord d'entrée de la vanne
d'injection fournie dans le kit d'installation.
Pour connecter la pompe à l'installation, il faut effectuer une coupe, en forant un trou dans le tube, par
l'intermédiaire, par exemple, d'une bague filetée T. Une configuration habituelle est représentée sur l'Ill. 4.

Simpool Timer Model INSTRUCTION AND MAINTENANCE MANUAL
Programmable digital peristaltic pump ENGLISH
ADSP7000722 rev. 1.0 23/02/2017 10/64
Ill. 4 Installation
