ATTENTION

2
English
CONTOUR-X
CONTENTS
TO OPEN/CLOSE SHIELD4
TO OPERATE DEMIST SYSTEM6
TO OPERATE BROW VENTS6
TO OPERATE MOUTH VENT8
TO OPERATE TOP VENTS8
TO REMOVE/REPLACE SHIELD8
TO REMOVE/REPLACE BASE PLATES 10
TO REMOVE/REPLACE TETHER 12
TO REMOVE/REPLACE CHEEK PADS 12
TO REMOVE/REPLACE COMFORT LINING 16

3
EspañolFrançais
CONTENU
POUR OUVRIR/FERMER L’ÉCRAN5
FONCTIONNEMENT DU SYSTÈME DE DÉSEMBUAGE 7
FONCTIONNEMENT DES VENTILATIONS LATÉRALES 7
FONCTIONNEMENT DE LA VENTILATION INFÉRIEURE9
FONCTIONNEMENT DE LA VENTILATION SUPÉRIEURE9
POUR ENLEVER/REMPLACER L’ÉCRAN9
POUR ENLEVER/REMPLACER LA PLAQUE D’APPUI 11
POUR ENLEVER/REMPLACER L’ATTACHE 13
POUR ENLEVER/REMPLACER LES MOUSSES DES JOUES
 13
POUR ENLEVER/REMPLACER LA DOUBLURE DE CONFORT 17
ÍNDICE
CÓMO ABRIR O CERRAR LA PANTALLA5
FUNCIONAMIENTO DEL SISTEMA DE ANTIEMPAÑAMIENTO  7
CÓMO MANEJAR LAS ENTRADAS DE AIRE DE LA PANTALLA  7
CÓMO ACCIONAR LA ENTRADA DE AIRE DE LA MENTONERA 9
CÓMO ACCIONAR LAS ENTRADAS DE AIRE SUPERIORES9
CÓMO QUITAR/SUSTITUIR LA PANTALLA9
CÓMO QUITAR/SUSTITUIR LA PLACA BASE 11
CÓMO QUITAR/SUSTITUIR LA CORREA 13
CÓMO QUITAR/SUSTITUIR LOS ACOLCHADOS LATERALES 13
CÓMO QUITAR/SUSTITUIR EL FORRO INTERIOR17

4
English
CONTOUR-X
TO OPEN/CLOSE SHIELD

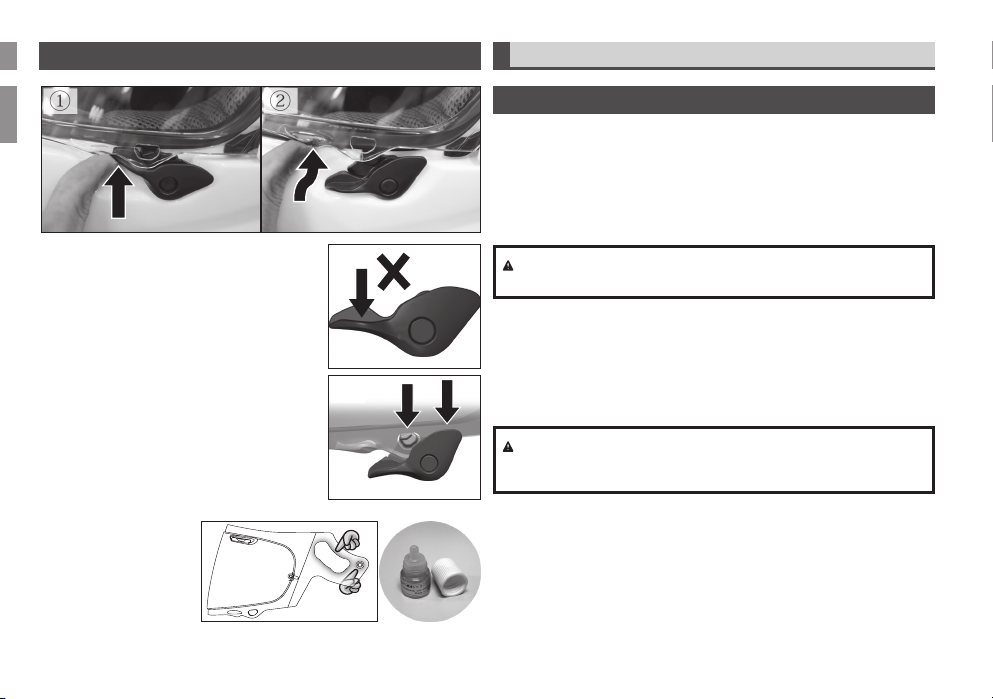

To open, push the shield latch lever up and the shield will open slightly ①. Then pull
the bulge on the shield slightly outward so the shield clears the latch post on the
helmet ②, and raise the shield.
WARNING : Do not attempt to open the shield without using the latch system, or
push down on the shield latch lever ③, as damage to the latch system may occur.
To close, push the shield down until the latch post fully engages the shield and the
latch lever captures the bottom of the shield ④.
WARNING : Be sure to latch the shield properly before riding. If not latched
securely, the shield may open unexpectedly from wind pressure, vibration or even
normal head movement.
Silicone lubricant is supplied with your helmet for routine maintenance if the shield
operation becomes sti, flexing excessively as you raise and lower it. First clean
the shield, eye port trim and pivot mechanism. Apply a drop of the supplied silicone
lubricant to the sliding slots and brass studs. You can also apply one or two drops to
the sealing surface of the eye port trim and spread evenly across the entire surface.
Wipe o excess silicone with a soft tissue paper.
③
④
①
②

5
EspañolFrançais
POUR OUVRIR/FERMER L’ÉCRAN
Pour ouvrir, pousser la manette du dispositif de verrouillage de l’écran vers le haut,
afin d’ouvrir légèrement l’écran ①.Tirer ensuite légèrement le renflement de l’écran
vers l’avant pour que l’écran se dégage de l’axe du dispositif de verrouillage sur le
casque ②, puis relever l’écran.
ATTENTION : Ne pas essayer d’ouvrir l’écran sans utiliser le système de
verrouillage ou en poussant la manette du dispositif de verrouillage de l’écran ③,
car cela pourrait endommager le système de verrouillage.
Pour fermer, pousser l’écran vers le bas jusqu’à ce que le dispositif de verrouillage
s’engage complètement dans l’écran et que la manette du dispositif de verrouillage
s’enclenche dans le bas de l’écran ④.
ATTENTION : S’assurer que l’écran est verrouillé correctement avant de
conduire. S’il n’est pas verrouillé correctement, l’écran peut s’ouvrir de manière
inattendue à cause de la pression du vent, des vibrations ou même d’un
mouvement normal de la tête.
L’huile de silicone est fournie avec votre casque pour les opérations d’entretien de
routine si l’utilisation de la visière devient diicile, ou en cas de flexion excessive
lorsque vous la soulevez et la baissez. Nettoyez d’abord la visière, la garniture du
champ de vision, et le mécanisme du pivot. Appliquez une goutte d’huile de silicone
fournie sur les fentes de coulissement et sur les boutons en laiton. Vous pouvez
également appliquer une ou deux gouttes sur la surface de scellage de la garniture du
champ de vision, ensuite distribuez l’huile uniformément sur toute la surface. Essuyez
le silicone en excès avec du papier absorbant doux.
CÓMO ABRIR O CERRAR LA PANTALLA
Para abrir la pantalla, empuje hacia arriba la palanca de cierre para que la pantalla
se abra ligeramente ①. A continuación, tire de la protuberancia de la pantalla
ligeramente hacia fuera de forma que la pantalla libere el perno de cierre del casco
②, y levante la pantalla.
ADVERTENCIA : No intente abrir la pantalla sin usar el sistema de cierre, ni
empuje hacia abajo la palanca de cierre de la pantalla ③, ya que el sistema de
cierre podría dañarse.
Para cerrar la pantalla, empújela hacia abajo hasta que el perno de cierre encaje en
ella totalmente y la palanca de cierre aprisione la parte inferior de la pantalla ④.
ADVERTENCIA : Asegúrese de cerrar correctamente la pantalla antes
de conducir. Si no está correctamente cerrada, la pantalla podría abrirse
inesperadamente debido a la presión del viento, la vibración o incluso el
movimiento normal de la cabeza.
El lubricante de silicona se suministra con su casco para el mantenimiento de rutina
si la operación de la protección se vuelve rígida o se flexiona excesivamente a medida
que lo sube y baja. Primero limpie el protector, la moldura inferior y el mecanismo
de pivote. Aplique una gota del lubricante de silicona suministrado a las ranuras
deslizantes y a los pernos de latón. También puede aplicar una o dos gotas a la
superficie de sellado de la moldura inferior y extenderse uniformemente por toda la
superficie. Limpie el exceso de silicona con papel de seda.

6
English
CONTOUR-X
WARNING :
If your shield becomes too scratched or uncleanable, replace it with a new one.
Impaired visibility causes accidents.
Use a solution of mild soap or detergent and lukewarm water to clean your shield.
Rinse well with clean water, and wipe o with a soft cloth. Never use petrol,
thinner, benzene or any other solvents. There are many “aggressive” cleaners on
the market, including some supposed to be specifically for use on shields. Arai
strongly recommends that you do not use any such products to clean your shield
as some of their ingredients may have damaging eects on the shield and other
plastic parts installed on your helmet.
Do not apply stickers or adhesive tape to the shield, as this will weaken the hard
coating. Tinted or mirrorized shield is for daylight use or in high visibility conditions
only. Never use tinted or mirrorized shield at night or in poor visibility conditions.
TO OPERATE DEMIST SYSTEM
A demist function is incorporated in the shield latch system to allow more rapid
clearing of any interior mist with the shield remaining partially latched. Push the
shield latch lever up to release shield into the demist position to assist moisture
dispersal ①. To close the shield completely, push the shield down until the latch post
fully engages the shield and latch lever captures the bottom of the shield ②.
TO OPERATE BROW VENTS
The Brow vents are operated from fully closed through intermediate, to fully open
positions by simply pulling the vent control down to open, pushing up to close.
①②

7
EspañolFrançais
ATTENTION :
Si l’écran est trop rayé ou qu’il ne peut être nettoyé, il faut le remplacer. Une
mauvaise visibilité provoque des accidents.
Utiliser une solution à base de savon doux ou de détergent et d’eau tiède pour
nettoyer l’écran. Rincer abondamment à l’eau propre et essuyer avec un chion
doux. Ne jamais utiliser d’essence, de diluant, de benzène ou tout autre solvant.
De nombreux nettoyants « agressifs » sont commercialisés, certains sont même
prétendument conçus pour être utilisés sur un écran. Arai recommande vivement
de ne pas utiliser ces produits de nettoyage, car cela risquerait d’endommager
l’écran et les autres pièces en plastique du casque.
Ne collez pas d’autocollants ni de ruban adhésif sur l’écran car cela endommagerait
le revêtement rigide. Un écran teinté ne doit être utilisé qu’en plein jour.
FONCTIONNEMENT DU SYSTÈME DE DÉSEMBUAGE
Une fonction de désembuage est incorporée au dispositif de verrouillage de l’écran
pour permettre un nettoyage de la buée intérieure plus rapide en gardant l’écran
partiellement verrouillé. Appuyer sur le levier du dispositif de verrouillage de l’écran
pour libérer l’écran en position de désembuage afin de faciliter l’évacuation de
l’humidité ①. Pour fermer complètement l’écran, pousser l’écran vers le bas jusqu’à
ce que le dispositif de verrouillage s’engage complètement dans l’écran et que la
manette du dispositif de verrouillage s’enclenche dans le bas de l’écran ②.
FONCTIONNEMENT DES VENTILATIONS LATÉRALES
Le degré d’ouverture des ventilations latérales peut être réglé sur complètement
fermé, intermédiaire et complètement ouvert en abaissant simplement la manette du
volet pour ouvrir et en la relevant pour refermer.
ADVERTENCIA :
Si la pantalla está demasiado rayada o ya no se puede limpiar, cámbiela por otra
nueva. La falta de visibilidad puede causar accidentes.
Limpie la pantalla con una solución de jabón o detergente suave y agua templada.
Enjuáguela bien con agua limpia y séquela con un paño suave. No utilice nunca gasolina,
diluyente, benceno ni disolventes de otro tipo. Existen multitud de productos de limpieza
“agresivos” en el mercado, incluidos algunos que supuestamente son específicos para
la limpieza de pantallas. Arai recomienda encarecidamente no utilizar ninguno de dichos
productos para la limpieza de la pantalla, ya que algunos de sus ingredientes pueden
deteriorar tanto la pantalla como otras piezas de plástico del casco.
No fije pegatinas ni cinta adhesiva a la pantalla, ya que debilitarán su revestimiento.
Si la pantalla es ahumada, debe utilizarse exclusivamente durante el día.
FUNCIONAMIENTO DEL SISTEMA DE ANTIEMPAÑAMIENTO
El sistema de cierre de la pantalla tiene incorporado un sistema antiempañante,
para facilitar una eliminación más rápida del empañamiento interior con la pantalla
parcialmente cerrada. Empuje hacia arriba la palanca de cierre de la pantalla para
colocar la pantalla en posición de antiempañamiento y permitir la dispersión de la
humedad ①. Para cerrar la pantalla completamente, empújela hacia abajo hasta que
el perno de cierre encaje en ella totalmente y la palanca de cierre aprisione la parte
inferior de la pantalla ②.
CÓMO MANEJAR LAS ENTRADAS DE AIRE DE LA PANTALLA
Las entradas de aire de la pantalla cambian de una posición totalmente cerrada a la
de abierta a medias; para abrirlas completamente, sólo tiene que tirar del regulador
hacia abajo, y empujar hacia arriba para cerrarlas.

8
English
CONTOUR-X
TO OPERATE MOUTH VENT

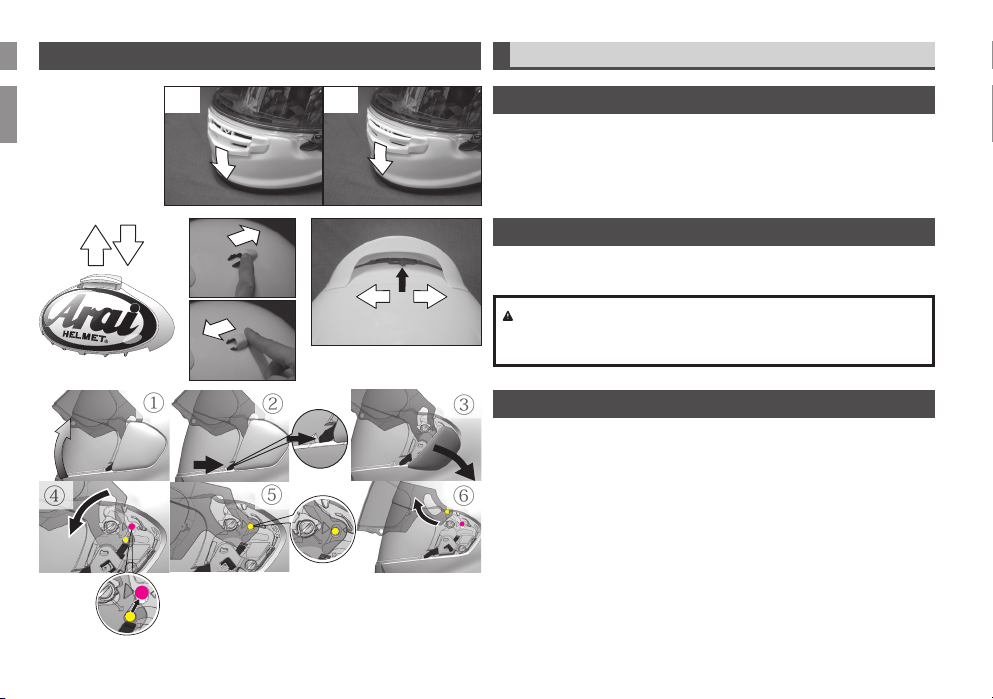

The Mouth Vent is operated by simply pulling the vent control down to open, pushing
up to close.
TO OPERATE TOP VENTS
Simply push the switches/levers on each vent to open/close the vents.
Do not carry the helmet by the rear vent.
NOTE : Do not use oils or waxes to lubricate vents or other moving parts. If you
must lubricate such components, sparingly use the silicone lubricant supplied
with your helmet for eyeport trim dressing.
TO REMOVE/REPLACE SHIELD
To remove, place shield in the fully open position ①. Push the side pod release lever
from the front edge of the side pod backward ② to release the side pod ③.
Then lower the shield until the brass stud of the shield moves into the red hole of the
base plate ④. Remove the shield from the spring clips ⑤＆⑥, and repeat for the
other side.
④
⑤
③
①
②
⑥
②①
OPEN
OPENOPEN
OPENOPEN
CLOSE
CLOSECLOSE CLOSECLOSE

9
EspañolFrançais
FONCTIONNEMENT DE LA VENTILATION INFÉRIEURE
La ventilation inférieure s’ajuste en abaissant la tirette de commande pour ouvrir et
en la relevant pour refermer.
FONCTIONNEMENT DE LA VENTILATION SUPÉRIEURE
Il suit d’appuyer sur les boutons/manettes de chaque côte du casque pour ouvrir ou
fermer les conduits d’aération.
Ne pas porter le casque par l’aileron arrière!
REMARQUE : Ne pas utiliser d’huiles ni de cires pour lubrifier les ventilations
et les autres pièces mobiles. S’il est nécessaire de lubrifier ces parties, utiliser un
peu d’huile de silicone fournie avec le casque pour lubrifier le pivot.
POUR ENLEVER/REMPLACER L’ÉCRAN
Pour enlever l’écran, le placer en position entièrement ouverte ①. Pousser vers
l’arrière la manette de déverrouillage du bloc latéral sur le bord avant du bloc latéral
② pour libérer celui-ci ③.
Abaisser ensuite l’écran jusqu’à ce que le bouton en laiton de l’écran se place dans le
trou rouge de la plaque d’appui ④. Retirer l’écran en le libérant des ressorts ⑤ et ⑥
et répéter l’opération pour l’autre côté.
CÓMO ACCIONAR LA ENTRADA DE AIRE DE LA MENTONERA
La entrada de aire de la mentonera se mueve sencillamente tirando hacia abajo del
regulador para abrirla, y empujándolo hacia arriba para cerrarla.
.
CÓMO ACCIONAR LAS ENTRADAS DE AIRE SUPERIORES
Sólo tiene que empujar los interruptores/palancas de cada entrada para abrirlas/
cerrarlas.
No sujetar el casco por la ventilación trasera.
NOTA : No utilice aceite ni cera como lubricante de las entradas de aire u otras
piezas móviles. Si necesita lubricar estos componentes, use una pequeña cantidad
del lubricante de silicona suministrado con el casco para el embellecedor de anilla.
CÓMO QUITAR/SUSTITUIR LA PANTALLA
Para quitar la pantalla de protección, colóquela antes en la posición totalmente
abierta ①. Empuje la palanca de liberación de la tapa lateral desde el borde
delantero de la tapa hacia atrás ②, para soltar la tapa lateral ③.
A continuación, baje la pantalla hasta que el tachón metálico de la pantalla se
introduzca en el orificio rojo de la placa base ④. Retire la pantalla de las abrazaderas
elásticas ⑤ y ⑥ y repita el procedimiento en el otro lado.

English
CONTOUR-X
10
To replace, position the shield on the base plate so that the lower part of the sliding
slot of the shield is over the spring clip of the base plate and the brass stud is in the
red hole of the base plate ⑦. Press the shield onto the spring clip, and then fully
raise the shield until the brass stud falls into the sliding slot of the base plate ⑧ &
⑨. Position top hook on the backside of the side pod into the top tab of base plate
⑩ , align the side pod with the recess of the helmet shell and push the lower part of
the side pod down firmly until it clicks into place and is fully captured by the base
plate ⑪. Repeat for the other side. Work the shield up and down to confirm proper
operation ⑫.
.TO REMOVE/REPLACE BASE PLATES
To remove, first remove the shield. Remove two screws from each base plate with a
flat blade screwdriver or a coin ①. Remove plates from helmet shell. Note the right
and left base plate for proper reinstallation.
To replace, place base plate over the threaded screw receptacles in the helmet. Install
the two screws through each base plate into the helmet finger tight ②, do not fully
tighten. Install shield, lower the shield to fully closed position and press the front
center of the shield to bring it against the eyeport trim. While still pushing on the
shield to keep a tight seal against the eyeport trim, tighten the base plate screws ③
– but be careful not to overtighten, as the screws may break. It may be necessary to
do one side at a time, with a smoothing pressure from the shield center toward each
base plate and tightening one and then the other for best results.
⑨
⑦
⑧
⑫
⑪
⑩
①
②
③

EspañolFrançais
11
Pour le remettre en place, positionner l’écran sur la plaque d’appui de sorte que la
partie intérieure de la fente de coulissement de l’écran soit au-dessus du ressort de
la plaque d’appui et que le bouton en laiton se loge dans le trou rouge de la plaque
d’appui ⑦. Presser l’écran sur le ressort, puis relever complètement l’écran jusqu’à
ce que le bouton en laiton s’engage dans la fente de coulissement de la plaque d’appui
⑧ et ⑨. Positionner le crochet supérieur à l’arrière du bloc latéral dans la languette
supérieure de la plaque d’appui ⑩, aligner le bloc latéral sur le renfoncement de
la coque du casque et pousser fermement la partie intérieure du bloc latéral vers
le bas jusqu’au déclic et qu’elle s’enclenche dans la plaque d’appui ⑪. Faire de
même de l’autre côté. Relever l’écran et le descendre pour vérifier qu’il fonctionne
correctement ⑫.
POUR ENLEVER/REMPLACER LA PLAQUE D’APPUI
Pour retirer la plaque d’appui, commencer par retirer l’écran. Retirer les deux vis de
chaque plaque d’appui avec un tournevis plat ou une pièce ①. Retirer les plaques de
la coque du casque. Repérer la plaque d’appui droite et la gauche pour les réinstaller
correctement.
Pour remettre en place, disposer la plaque d’appui au-dessus des logements des
vis filetées dans le casque. Installer les deux vis de chaque plaque de base en les
serrant à la main ②, mais pas complètement. Installer l’écran, abaisser l’écran pour
le refermer complètement et appuyer sur la partie centrale avant de l’écran pour
le ramener contre la moulure. Tout en poussant sur l’écran pour maintenir un joint
étanche contre la moulure, serrer les vis de la plaque d’appui ③ (mais en faisant
attention à ne pas serrer excessivement, car les vis pourraient se rompre). Pour de
meilleurs résultats, il peut être nécessaire d’eectuer un côté après l’autre, tout en
exerçant une légère pression au centre de l’écran vers chacune des plaques d’appui.
Para sustituir la pantalla, colóquela sobre la placa base de forma que la parte inferior
de la ranura deslizante de la pantalla quede encima de la abrazadera elástica de la
placa base y el tachón metálico esté en el orificio rojo de la placa base ⑦. Presione
la pantalla sobre la abrazadera elástica y, a continuación, levante totalmente la
pantalla hasta que el tachón metálico se introduzca en la ranura deslizante de la
placa base ⑧ y ⑨. Coloque el gancho superior de la parte posterior de la tapa lateral
en la lengüeta superior de la placa base ⑩ , alinee la tapa lateral con el rebaje del
revestimiento exterior del casco y empuje firmemente hacia abajo la parte inferior
de la tapa lateral hasta que se oiga un “clic” y quede totalmente aprisionada por la
placa base ⑪. Repita el procedimiento en el otro lado. Suba y baje la pantalla para
confirmar que funciona correctamente ⑫.
CÓMO QUITAR/SUSTITUIR LA PLACA BASE
Para quitar la placa base, en primer lugar desmonte la pantalla. Quite los dos tornillos
de cada placa base con un destornillador de hoja plana o con una moneda ①. Retire
las placas del revestimiento exterior del casco. Memorice la posición de las placas
base izquierda y derecha para luego volver a instalarlas correctamente.
Para sustituir la placa base, colóquela sobre los orificios roscados para tornillos
del casco. Introduzca los dos tornillos en el casco, a través de cada placa base,
dejándolos ajustados ②, pero sin apretarlos del todo. Instale la pantalla y bájela
hasta la posición totalmente cerrada; a continuación, apriete la parte central
delantera de la pantalla para introducirla contra el embellecedor de anilla. Mientras
sigue presionando la pantalla para mantenerla apretada contra el embellecedor de
anilla, apriete los tornillos de las placas base ③. Tenga cuidado de no apretarlos
demasiado, ya que podrían romperse. Puede que deba apretar primero un lado y
luego el otro, con una presión que disminuye desde el centro de la pantalla hacia
cada placa base, y apretándolos de uno en uno para obtener resultados óptimos.

English
CONTOUR-X
12
TO REMOVE/REPLACE TETHER
To remove the tether connecting the side pod and base plate, compress the tether
spring hook at the side pod ① and pull the tether out from the slot ②.
To remove tether from the base plate, remove base plate from helmet. Pull tether until
it stops, then bend it toward the back of the base plate to release it ③. To reinstall,
reverse the removal procedure.
TO REMOVE/REPLACE CHEEK PADS
Emergency Release Tabs
This helmet has an emergency release system. The emergency release tabs allow
emergency medical technicians to smoothly remove the helmet’s cheek pads in order
to assist in removal of the helmet from the head of an injured rider after an accident.
There are tabs between the shell and the cheek pads on each side of the helmet.
Emergency medical technicians can pull the tabs downward to remove the cheek pads.
WARNING
The emergency release tabs are for use only by emergency medical technicians.
Never use the emergency release tabs for routine, everyday removal of the cheek pads.
Use of the emergency release tabs for routine removal may damage the cheek
pads and release tabs.
WARNING
An exposed release tab strap can catch on your clothing or other objects while
you are riding.
Never allow more than the tab of the release tab strap to be exposed outside of
the cheek pads.
Always ensure that the release tab strap is in its proper position before using
the helmet.
Always reset the release tab strap to its proper position as depicted in the
instruction manual when placing the cheek pads back on the helmet.
③
①②

EspañolFrançais
13
POUR ENLEVER/REMPLACER L’ATTACHE
Pour enlever l’attache qui relie le bloc latéral à la plaque d’appui, exercer une
pression sur le mousqueton de l’attache sur le bloc latéral ① et tirer sur l’attache
pour l’extraire de la fente ②.
Pour enlever l’attache de la plaque d’appui, retirer la plaque d’appui du casque. Tirer sur
l’attache jusqu’à ce qu’elle se bloque, puis la courber vers l’arrière de la plaque d’appui
afin de la libérer ③. Pour la réinstaller, eectuer la procédure dans l’ordre inverse.
POUR ENLEVER/REMPLACER LES MOUSSES DES JOUES
Languettes de déverrouillage d’urgence
Ce casque est équipé d’un système de déverrouillage d’urgence. Les languettes
de déverrouillage d’urgence permettent au personnel médical d’urgence d’enlever
facilement les coussinets de joue du casque, afin de faciliter l’enlèvement du casque
d’un motard blessé dans un accident.
Ces languettes se trouvent entre la coque et les coussinets de joue, de chaque côté
du casque. Le personnel médical d’urgence peut tirer les languettes vers le bas afin
d’enlever les coussinets de joue.
AVERTISSEMENT
Les languettes de déverrouillage d’urgence sont destinées à l’utilisation exclusive
par le personnel médical d’urgence.
Ne jamais utiliser les languettes de déverrouillage d’urgence pour l’enlèvement
habituel ou quotidien des coussinets de joue.
L’utilisation quotidienne des languettes de déverrouillage d’urgence pourrait
endommager les coussinets de joue et les languettes de déverrouillage.
AVERTISSEMENT
Une languette de déverrouillage pourrait s’accrocher à vos vêtements ou aux
autres objets pendant la conduite.
Ne jamais laisser plus que la languette de la sangle de déverrouillage d’urgence
exposée à l’extérieur des coussinets de joue.
S’assurer toujours que la sangle de déverrouillage est dans la position correcte
avant d’utiliser le casque.
Remettre toujours la sangle de déverrouillage dans la position correcte, comme
illustré dans le manuel d’instructions lors de la réintroduction des coussinets de
joue dans le casque.
CÓMO QUITAR/SUSTITUIR LA CORREA
Para quitar la correa que conecta la tapa lateral y la placa base, apriete el gancho
elástico de la tapa en la tapa lateral ① y tire de la correa para sacarla de la ranura ②.
Para quitar la correa de la placa base, retire la placa base del casco. Tire de la correa
hasta que se detenga y, a continuación, dóblela hacia la parte posterior de la placa
base para soltarla ③. Para volver a instalarla, repita el procedimiento en orden inverso.
CÓMO QUITAR/SUSTITUIR LOS ACOLCHADOS LATERALES
Pestañas de liberación de emergencia
Este casco tiene un sistema de liberación de emergencia. Las pestañas de liberación
de emergencia permiten a los técnicos médicos de emergencia quitar suavemente
las almohadillas de las mejillas del casco para ayudar a quitar el casco de la cabeza
de un ciclista lesionado después de un accidente.
Hay pestañas entre la carcasa y las almohadillas de las mejillas a cada lado del casco.
Los técnicos médicos de emergencia pueden tirar de las lengüetas hacia abajo para
quitar las almohadillas de las mejillas.
ADVERTENCIA
Las pestañas de liberación de emergencia son para uso exclusivo de los técnicos
médicos de emergencia.
Nunca use las pestañas de liberación de emergencia para la extracción diaria y
rutinaria de las almohadillas de las mejillas.
El uso de las pestañas de liberación de emergencia para una extracción rutinaria
puede dañar las almohadillas de las mejillas y las pestañas de liberación.
ADVERTENCIA
Una correa de pestaña de liberación expuesta puede engancharse en su
ropa u otros objetos mientras monta en bicicleta.
Jamás permita que más de la pestaña de la correa de la pestaña de
liberación quede expuesta fuera de las almohadillas de las mejillas.
Asegúrese siempre de que la correa de pestaña de liberación se encuentre
en su posición adecuada antes de usar el casco.
Restablezca siempre la correa de la pestaña de liberación a su posición
correcta, tal y como se muestra en el manual de instrucciones cuando
coloque las almohadillas de las mejillas de nuevo en el casco.

English
CONTOUR-X
14

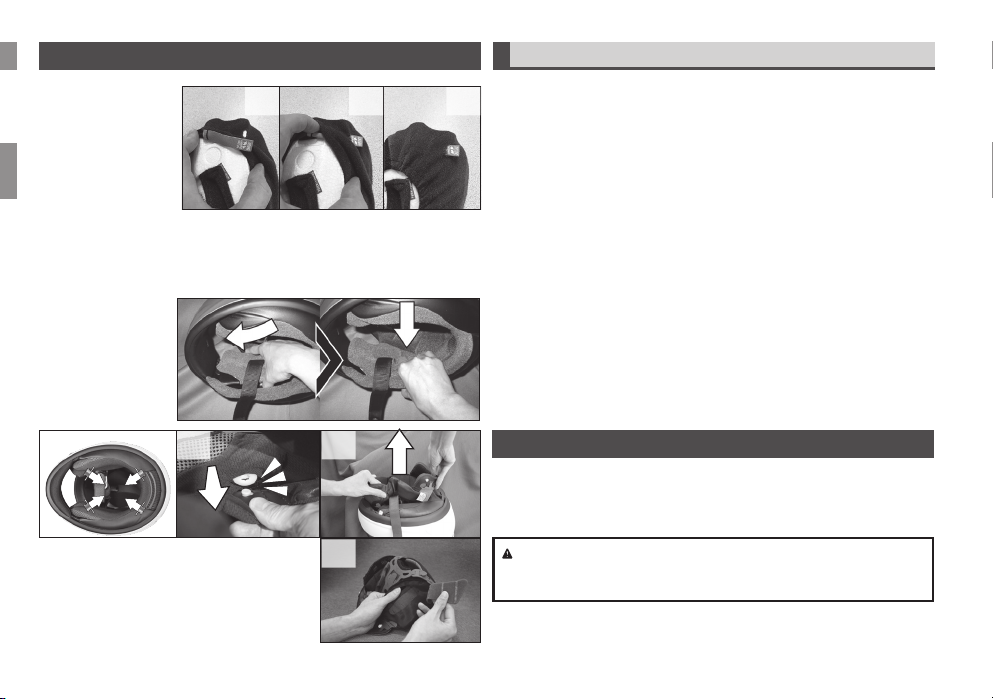

When first servicing the cheekpads, it is suggested that you do only one at a time so
that the other can be used as a reinstallation guide.
To remove the cheekpads, first undo chinstrap.
Gently pull the cheek pad toward the front of the helmet, then pull the back of the
cheek pad inward to release and slide it o the strap.
To take o the fabric covering for washing, peel the covering o over the rear edge
of the cheekpad assembly until all the fabric is on the face side surface. Then draw
the covering through the opening by grasping the rectangular collar and pulling.
To wash fabric coverings, put them into lukewarm water with small amount of laundry
soap or your own shampoo and wash gently by hand. Rinse well with fresh water and
wipe o with a soft cloth. Dry them in the shade at ambient temperature.
WARNING :
Never use petrol, thinner, benzene or any other solvents.
To replace fabric covering, first ensure the cover is turned right side out with the
EMERGENCY tab drawn through the slot, making sure it is not twisted. Next, stretch
the cover over pad and adjust it to lie smoothly. Then push the rectangular collar
through the pad assembly, making sure it is not twisted, and adjust into final position.
① ② ③
① ②
①②

EspañolFrançais
15
Lors du premier entretien des mousses des joues, il est recommandé de traiter
une mousse après l’autre afin que la mousse restée en place serve de guide pour
réinstaller l’autre mousse.
Pour enlever les mousses des joues, il faut préalablement défaire la jugulaire.
Tirez doucement le coussinet de joue vers l'avant du casque, puis tirez l’arrière du
coussinet de joue vers l'intérieur pour qu’il se libère et faites-le glisser hors de la
bride.
Pour laver l’habillage en tissu, le détacher de l’arrière de l’ensemble des mousses des
joues jusqu’à ce qu’il soit ramené vers l’avant. Ensuite, faire passer l’habillage par le
trou en tirant sur le col rectangulaire.
Pour laver les habillages en tissu, les placer dans de l’eau tiède additionnée d’un peu de
lessive ou de shampooing et laver délicatement à la main. Rincer abondamment à l’eau
propre et essuyer avec un chion doux. Les laisser sécher à l’ombre à température ambiante.
ATTENTION :
Ne jamais utiliser d’essence, de diluant, de benzène ou tout autre solvant.
Pour remplacer le revêtement en tissu, assurez-vous d'abord que le bon côté de la
protection soit tourné vers l'extérieur avec la languette d'URGENCE tirée à travers la
fente, en vous aasurant qu'elle ne soit pas tordue. Étirez ensuite la protection sur le
tampon et ajustez-la pour qu'elle s’y adapte régulièrement. Poussez ensuite le collier
rectangulaire à travers l'ensemble du tampon, en vous assurant qu'il n'est pas tordu,
et ajustez-le à la position finale.
Para arreglar los acolchados laterales la primera vez, se aconseja hacerlo de uno en
uno, de modo que el otro sirva como guía para el nuevo montaje.
Para quitar los acolchados laterales, deshaga primero la correa.
Tire delicadamente de la almohadilla hacia la parte delantera del casco y luego
levante la parte posterior de la almohadilla hacia adentro para retirarla de la correa.
Para quitar la tela para lavarla, despegue la tapa del borde posterior del conjunto
de los acolchados laterales, hasta que toda la tela se encuentre sobre la superficie
del lado de la cara. A continuación, extraiga la tela por la abertura, sujetando por el
manguito rectangular y tirando.
Para lavar la tela, sumérjala en agua templada con un poco de jabón en polvo o de
champú normal y lávela a mano con cuidado. Enjuáguela bien con agua limpia y
séquela con un paño suave. Déjela secar bien a la sombra a temperatura ambiente.
ADVERTENCIA :
No utilice nunca gasolina, diluyente, benceno ni disolventes de otro tipo.
Para volver a colocar el tejido exterior, primero asegúrese de que esté del derecho y
pase la pestaña “EMERGENCY” a través del orificio de paso de la correa asegurándose
de que no esté torcida. A continuación, estire el tejido exterior sobre la almohada y
ajústelo para que se extienda de forma uniforme. A continuación, empuje el marco
rectangular a través del conjunto de la almohada, asegurándose de que no esté
retorcido, y ajústelo en la posición final.

English
CONTOUR-X
16

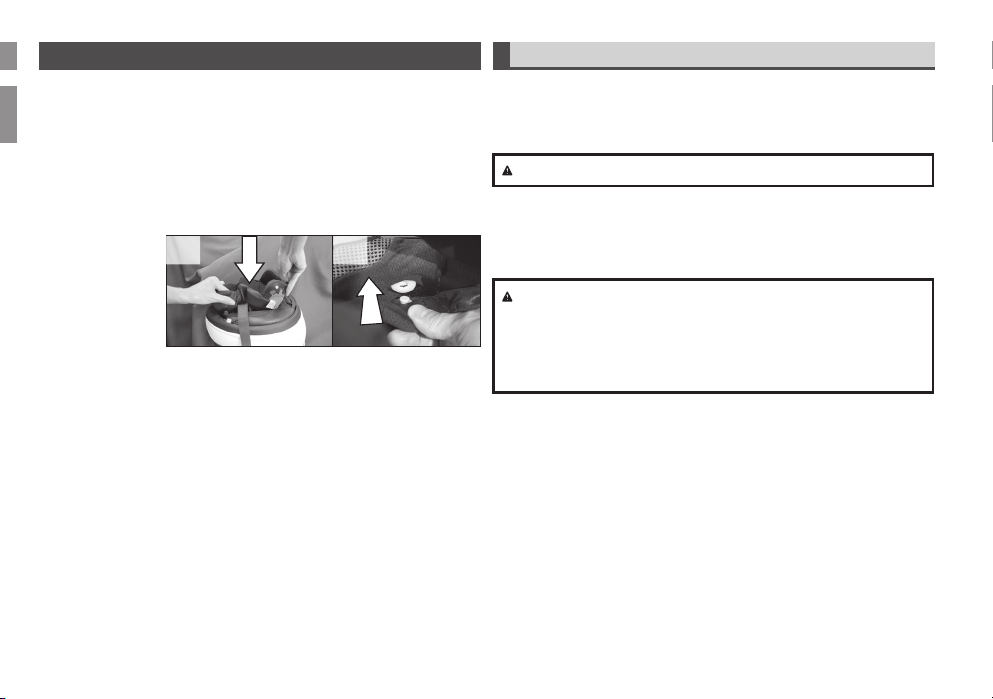

Always reset the emergency release tab system to its ready position before using
the helmet.
The emergency release tab is attached to an orange fabric loop that is sewn to the
cheek pad cover.
①The emergency release tab hangs down outside of the cheek pad cover through a
small hole in the cheek pad cover.
② Push the emergency release tab through the small hole in the cheek pad cover.
③ Return the cheek pad cover in order to fully cover the bottom of the cheek pad.
The emergency release tab system is now in the ready position.
To replace a cheekpad in helmet, slip pad onto strap.
Place the front tab toward the front of the helmet and push the rear part of pad until
the pad is fully home.
Pull the chinstrap completely through the cheek pad to ensure there is no play in the
chin strap and it is not trapped behind the cheek pad.
TO REMOVE/REPLACE COMFORT LINING
The comfort lining is secured to the helmet by plastic bosses ①.
To remove the lining, undo bosses by grasping the lining as close to each boss as
possible ② and pulling straight up ③. Note the fore & back, top & bottom sides of
the lining for replacement.
NOTE: The lining is equipped with a surface foam layer. The layer is removable
to oer a bit more room if desired. Gently remove it from the pad. Once removed
this foam layer will not reattach securely ④.
①
④
③②
① ② ③

17
EspañolFrançais
Remettez toujours les languettes du système de déverrouillage d’urgence dans la
position correcte avant d’utiliser le casque.
La languette de déverrouillage d’urgence est attachée à une boucle en tissu orange
qui est cousue à la couverture du coussinet de joue.
① La languette de déverrouillage d’urgence est suspendue à l’extérieur de la couverture
du coussinet de joue à travers un petit trou dans la couverture du coussinet de joue.
② Poussez la languette de déverrouillage d’urgence à travers le petit trou dans la
couverture du coussinet de joue. ③ Retournez la couverture du coussinet de joue afin
de couvrir entièrement la partie inférieure du coussinet de joue.
Le système de déverrouillage d’urgence est maintenant dans la position correcte.
Pour remettre en place une mousse de joues dans le casque.
Ensuite, placer la languette avant vers l’avant du casque et appuyer sur la partie
arrière de la mousse jusqu’à ce que la languette soit en place.
Tirez la jugulaire complètement à travers le coussinet de joue afin qu’il n’y ait pas de
jeu dans la jugulaire et qu'elle ne soit pas coincée derrière le coussinet.
POUR ENLEVER/REMPLACER LA DOUBLURE DE CONFORT
La doublure de confort est fixée au casque par renflements en plastique ①.
Pour retirer la doublure, défaire les renflements en attrapant la doublure le plus près
possible de chacun d’entre eux ② et en tirant droit vers le haut ③. Repérer les côtés
avant et arrière, inférieur et supérieur pour pouvoir remettre la doublure en place.
REMARQUE : La doublure est dotée d’une couche de mousse supplémentaire.
Cette dernière est amovible pour orir un peu plus d’espace si nécessaire.
La retirer doucement de la mousse. Une fois retirée, cette couche de mousse
supplémentaire ne pourra plus être fixée correctement ④.
Restablezca siempre el sistema de pestañas de liberación de emergencia a su
posición lista antes de usar el casco.
La pestaña de liberación de emergencia está unida a un lazo de tela naranja que está
cosido a la funda de la almohadilla de la mejilla.
① La pestaña de liberación de emergencia cuelga por fuera de la funda de la almohadilla
de la mejilla a través de un pequeño agujero en la funda de la almohadilla de la mejilla.
② Empuje la pestaña de liberación de emergencia a través del pequeño agujero en la
funda de la almohadilla de la mejilla. ③ Devuelva la funda de la almohadilla de la mejilla
para cubrir completamente la parte inferior de la almohadilla de la mejilla.
El sistema de pestañas de liberación de emergencia está ahora en la posición lista.
Para volver a colocar el acolchado lateral en el casco, deslice el acolchado sobre la correa.
A continuación, coloque la lengüeta delantera hacia la parte delantera del casco y
empuje la parte trasera del acolchado hasta que éste quede colocado en su sitio.
Pase la correa a través de la almohadilla lateral por completo, asegurándose de que
no se quede holgada y que no se quede encastrada detrás de la almohadilla.
CÓMO QUITAR/SUSTITUIR EL FORRO INTERIOR
El forro interior está fijado al casco por medio de salientes de plástico ①.
Para quitar el forro, quite los salientes, sujetando el forro por la posición más próxima posible
a cada saliente ② y tirando directamente hacia arriba ③. Para volver a colocarlo, tome nota
de los salientes de los lados delantero y trasero del forro, así como superior e inferior.
NOTA: El forro está equipado con una capa de espuma con una superficie. Esta
capa puede quitarse para proporcionar más espacio en caso necesario. Retírela
con cuidado del acolchado. Una vez quitada, esta capa de espuma no puede
volver a fijarse en condiciones óptimas ④.

18
English
CONTOUR-X
To wash the comfort lining, put it into lukewarm water with small amount of laundry
soap or your own shampoo and wash gently by hand. Rinse well with fresh water and
wipe o with a soft cloth. Dry it in the shade at ambient temperature.
WARNING: Never use petrol, thinner, benzene or any other solvents.
To replace the lining, place the bosses over their plastic receptacles and push them
home ⑤ & ⑥.
WARNING: When reinstalling the comfort lining, be sure the lining is properly
positioned along the inside shape of the EPS (a.k.a. Styrofoam) liner. If the comfort
lining is not properly installed, the frame of the comfort lining may fold when you
put on and take o the helmet, which may injure your skin, etc. Whenever you
feel something is wrong with the comfort lining, check that the lining is properly
installed.
⑤ ⑥

19
EspañolFrançais
Para lavar el forro interior, sumérjalo en agua templada con un poco de jabón en polvo
o de champú normal y lávelo a mano con cuidado. Enjuáguelo bien con agua limpia
y séquelo con un paño suave. Déjelo secar bien a la sombra a temperatura ambiente.
ADVERTENCIA: No utilice nunca gasolina, diluyente, benceno ni disolventes
de otro tipo.
Para volver a colocar el forro, introduzca los salientes en sus agujeros de plástico y
empújelos hasta el fondo ⑤ y ⑥.
ADVERTENCIA: Cuando vuelva a instalar el forro interior, asegúrese de
adaptarlo correctamente a la forma interior del revestimiento de EPS (llamado
también poliestireno). Si el forro no se coloca correctamente, su montura puede
doblarse al ponerse y quitarse el casco, lo cual puede causar heridas en la piel,
etc. Siempre que sienta algún tipo de incomodidad con el forro, compruebe si
está bien colocado.
Pour laver la doublure de confort, la placer dans de l’eau tiède additionnée d’un peu de
lessive ou de shampooing et laver délicatement à la main. Rincer abondamment à l’eau
froide et essuyer avec un chion doux. La laisser sécher à l’ombre à température ambiante.
ATTENTION: Ne jamais utiliser d’essence, de diluant, de benzène ou tout autre
solvant.
Pour remettre la doublure en place, placer les renflements sur leurs réceptacles en
plastique et les coincer ⑤ et ⑥.
ATTENTION: Lors du remontage de la doublure de confort, s’assurer qu’elle suit
bien la forme intérieure de la garniture en polystyrène expansé (ou mousse de
polystyrène). Si la doublure de confort n’est pas correctement installée, elle est
susceptible de se plier lors du port et de l’enlèvement du casque, ce qui peut
provoquer des blessures cutanées. Dès l’apparition de sensations de gène dues à
la doublure de confort, s’assurer qu’elle est correctement placée.

Helmet Specifications subject to change without notice.
Les caractéristiques techniques du casque sont susceptibles de subir des modifications sans avis préalable.
Las especificaciones del casco están sujetas a cambios sin previo aviso.
Contact to:
ARAI HELMET, LIMITED
12 Azuma-cho, 2-chome
Omiya, Saitama
Japan 330-0841
ARAI HELMET (AMERICAS), INC.
P.O. BOX 787
Fogelsville, PA 18051-0787
U.S.A.
[email protected]
Printed in Japan
2022_12 CONTOUR-X FUKUYAMA PRINTING CO.,LTD .
