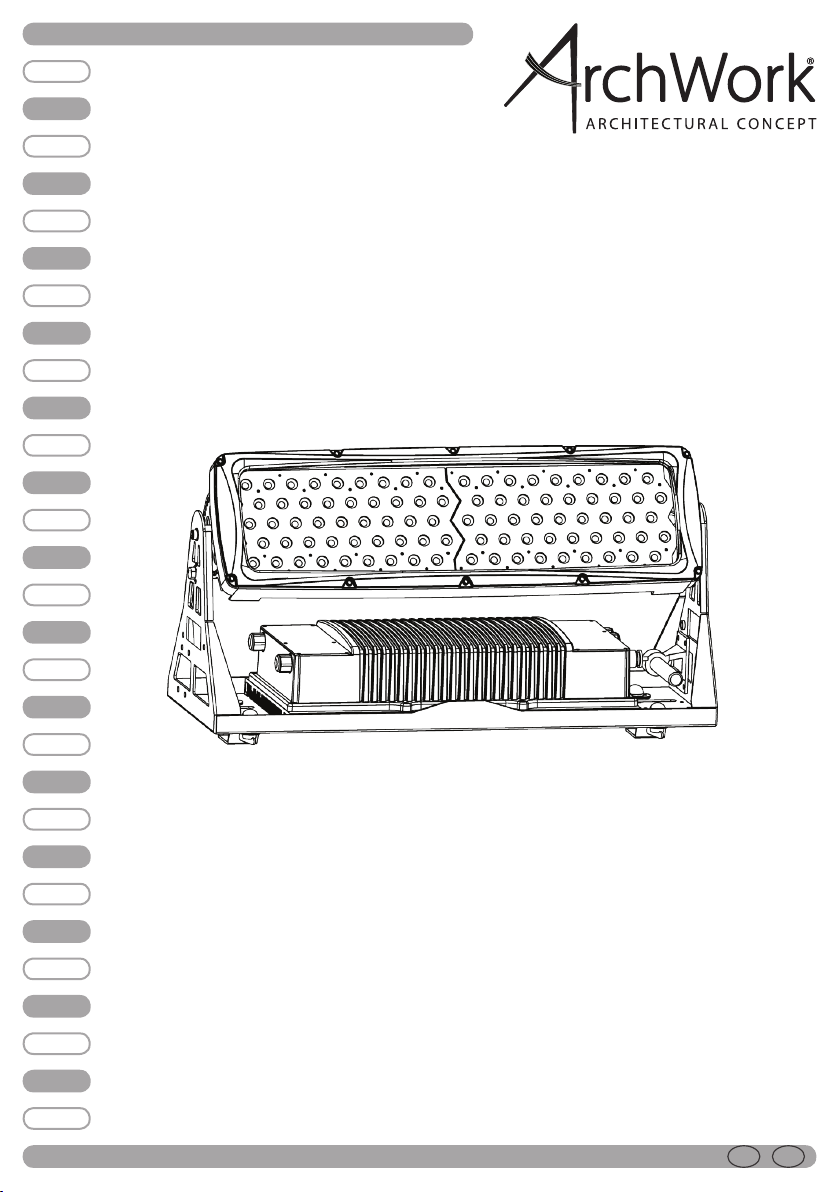

ArchWork ARCSKY90RGBW User manual

Manuale Utente
User Manual
ARCSKY90RGBW
OUTDOOR FIXTURE
ENIT

REV.001-07/13
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3
ARCSKY90RGBW
• ARCSKY90RGBW
• Estensione IP66 cavo di segnale
• Estensione IP66 cavo di alimentazione
con spina
• Stae di ssaggio
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento tramite il controller ARCMAT
3. 2 Impostazione base
3. 3 Struttura menu
3. 4 Congurazioni canali DMX
3. 5 Modalità DMX
3. 6 Impostazione dell'indirizzo di start
3. 7 Tabella canali DMX
3. 8 Modalità Static
3. 9 Funzione dimmer
3. 10 Calibrazione bianco
3. 11 Funzioni speciali
3. 12 Funzionamento wireless DMX
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico
4. 2 Risoluzione dei problemi
5 Appendice
5. 1 Vista esplosa
Certificato di garanzia
4
4
5
6
6
8
9
10
11
12
13
13
13
15
17
17
17
17
18
19
19
20

ARCSKY90RGBW
4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiori ai 45°C
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-
siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.
• Installare l’unità in un luogo ben ventilato.
• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono
essere ostruite, in nessun caso, le aperture di aerazione.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.
• I LED devono essere sostituiti se danneggiati o termicamente deformati.
• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

5
ARCSKY90RGBW
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

ARCSKY90RGBW
6
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
ArcSKY90 è un proiettore outdoor di straordinaria potenza, il primo con sorgente LED che possa realmente
eguagliare fari panoramici con lampada a scarica da 1500W.
La sorgente luminosa si compone di 90LED RGBW da 3W, garantendo un’elevata ecienza di riproduzione
su tutta la gamma cromatica.
La struttura è disegnata per garantire un grado di protezione IP66, rendendo arcSKY adatto per qualsiasi
progetto outdoor, anche nelle condizioni più estreme.
L’ampio range di ottiche disponibili permette di passare da un fascio “narrow” 6° ad una diusione “wide”
55°, sia per proiezioni da distanza ravvicinata che per le lunghe distanze.
ArcSKY si congura essere un proiettore dal prolo“eco-friendly”, con i soli 310W di assorbimento permet-
te di ridurre sensibilmente i consumi energetici nei progetti.
1. 2 SPECIFICHE TECNICHE
ARCSKY90RGBW
LED source 90x3W (24R, 24G, 24B, 18W)
Lumen 8500lm
Peak intensity 260000cd (6°)
Input voltage AC 100V-240V
Max power 310W
Optics 30° (6°, 12°, 55°, 25x6°)
DMX control channels RGBW, dimmer (0-100%)
Interface DMX
Controllable sections 1
Mains connection 3m cable (input only)
Data connection 3m cable (input/output)
Protection IP66
Operating temperature -40°C/+45°C
Housing material Die-cast aluminium
Housing color O-White
Dimensions (WxHxD) 706x310x252 mm
Weight 24kg

7
ARCSKY90RGBW
Diagramma di luminosità
Dimensioni prodotto
Fig.1
Fig.2
706
310
252
Light Intensity Distribution (6°)
—Vert. Intensity (cd)
—Hori. Intensity (cd)
-60 60
-30 30
0
Average Beam Angle ( 50% ) : 5.7°
90
-90
108000
54000
216000
270000
162000
Illuminance at a Distance
6°
10m
20m
30m
40m
50m
1.00m
1.99m
2.99m
3.98m
4.98m
Eavg/Emax Beam Angle: 5.7° Beam Width
1924/2600lx
481/650lx
214/289lx
120/163lx
77/104lx

ARCSKY90RGBW
8
Fig.3
1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO
1. BLOCCO LED
2. SISTEMA MECCANICO PER LA REGOLAZIONE
individuale e simultanea dei blocchi LEDs
3. BOX adattatore di alimentazione
4. SUPPORTI ganci omega per applicazioni in
sospensione del proiettore
5. POWER IN per il collegamento ad una presa di
rete (100-240V~/50-60Hz) tramite il cavo rete
con spina in dotazione
6. Connessione XLR a tre poli:
DMX IN (XLR a 3 poli):
1 = massa , 2 = DMX -, 3 = DMX +;
DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +;

9
ARCSKY90RGBW
- 2 - INSTALLAZIONE
2.1 MONTAGGIO
ARCSKY90RGBW può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità può
essere montata anche a testa in giù, su una traversa (g.4). Per il ssaggio occorrono dei supporti robusti
per il montaggio.
Come si vede nell’illustrazione, i perni del sistema di aggancio rapido, dei supporti omega, sono da inserire
nelle apposite sedi del proiettore dove vengono bloccati con una rotazione in senso orario (no all’arre-
sto).
L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
• Fissare il proiettore attraverso gli appositi ganci ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-
rare i 20 cm.
• Orientare il proiettore attraverso il sistema meccanico (2) per ottenere una regolazione individuale e
simultanea dei blocchi LEDs (g.5).
Fig.4
Fig.5

ARCSKY90RGBW
10
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO TRAMITE IL CONTROLLER ARCMAT
Dopo aver eettuato il collegamento dell’ARCSKY90RGBW all’alimentazione (230V~ 50Hz), collegare l’uni-
tà al controller esterno ARCMAT attraverso il cavo di segnale.
(Per ulteriori informazioni sul funzionamento del controller ARCMAT consultare il relativo manuale dedi-
cato).
1
3
2
DMX - OUTPUT
Presa XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
NOTA
• Connettere il controller ARCMAT alle unità disposte in serie che si desidera controllare.
• Tutte le unità connesse all’ARCMAT devono essere settate allo stesso modo per poter funzionare cor-
rettamente.
• Impostare i parametri e le funzioni sulle unità attraverso il controller.
• Si possono controllare contemporaneamente 20 unità collegate in serie.
Fig.7
Pin1: Massa - Schermo (Nero)
Pin2: - Negativo (Verde)
Pin3: + Positivo (Rosso)
CONNETTORE DI SEGNALE
Power
............
ARCMAT
Fig.6
AC POWER IN
E3 GND E
Data N
Data L

11
ARCSKY90RGBW
3.2 IMPOSTAZIONE BASE
Per accendere l’ARCMAT, inserire le 2 batterie da 1.5V (incluse), e premere il tasto POWER. Per spegnere
l’ARCMAT, invece, non premere nessun tasto o non assegnare nessuna funzione per circa un minuto.

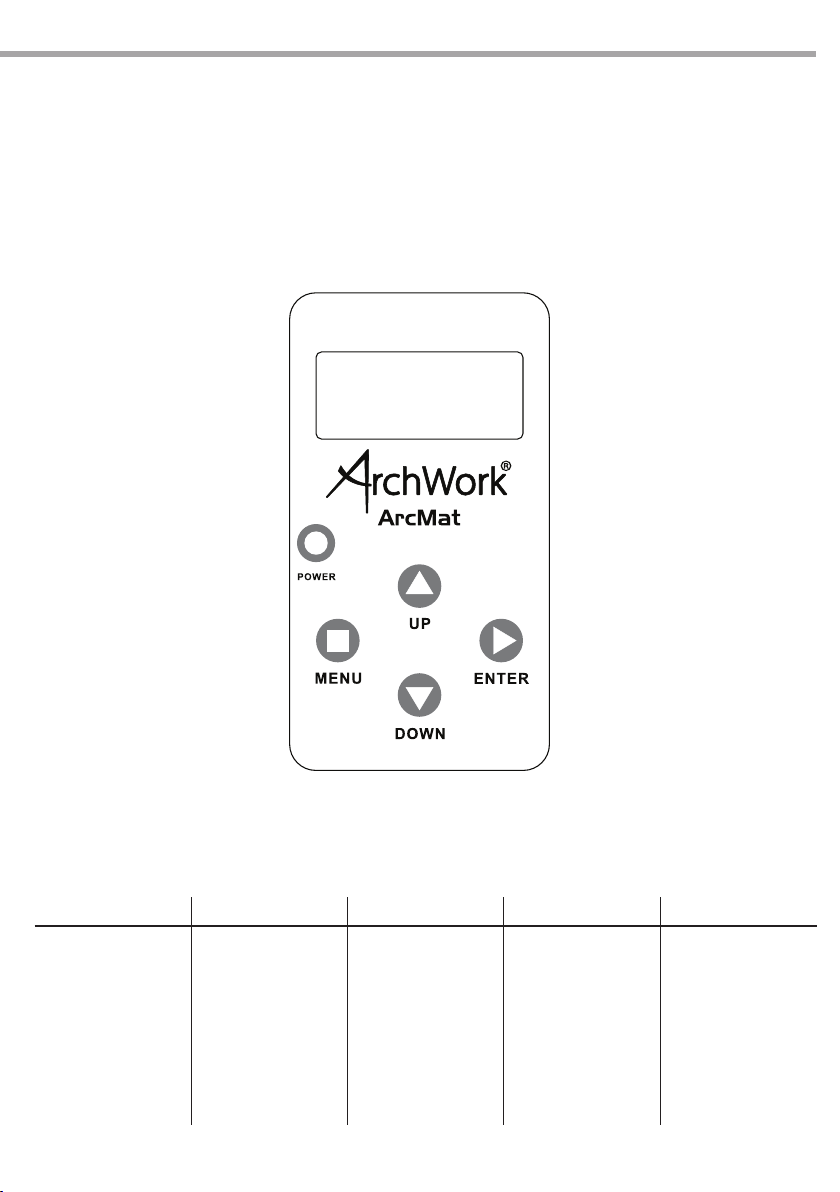

Il controller dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (g.8).
NOTA - Dopo circa un minuto fra due pressioni dei tasti, la procedura d’impostazione entra in modalità
standby.
POWER MENU UP DOWN ENTER
Tasto per l'accensione
dell'ARCMAT. Il
dispositivo si spegnerà
automaticamente
se passerà circa un
minuto senza premere
tasti, o assegnare
funzioni
Per selezionare la
funzione desiderata o
tornare ad un opzione
del menu precedente
Per scorrere attraverso
le diverse funzioni in
ordine discendente o
aumentare il valore
della funzione stessa
Per scorrere attraverso
le diverse funzioni in
ordine ascendente
o diminuire il valore
della funzione stessa
Per entrare nel
menu selezionato o
confermare il valore
attuale della funzione o
l'opzione all'interno di
un menu
DMX
Fig.8

ARCSKY90RGBW
12
3.3 STRUTTURA MENU
MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION
DMX 001-512 Sets the DMX starting address
PERSON
ARC 1 3-channel: RGB control
ARC 1+D 4-channel: RGB control + dimmer
ARC FULL 7-channel: RGB control + Color Macro + dimmer + strobe + Dimmer Speed
REMOTE
SOLID 1-channel: RGB & dimmer
ARC 2
ARC 2+D
SPECIAL 2 Module RGB
CALIB
WHITE 01 - 11
RED 000-255
Determines the white balance for the color macros
GREN 000-255
BLUE 000-255
WHIT 000-255
RGB TO W
RED 000-255
Determines the white balance when RGBTOW is activeGREN 000-255
BLUE 000-255
DIMMER
OFF Dimmer works in linear mode
DIM 1
Dimmer works in non-linear mode from fast to slow
DIM 2
DIM 3
DIM 4
STATIC
RED
000 - 255 Congures the static color and eect
GREN
BLUE
WHITE
STRB 0 - 20
SETTINGS
COLOR
OFF Maximum output, unbalanced white
RGBTOW White output is as per CALIB>RGB settings
UC Output matches that of product’s previous versions
RESET NO Restores factory defaults
YES

13
ARCSKY90RGBW
3.4 CONFIGURAZIONI CANALI DMX
L’ARCSKY90RGBW dispone di 8 congurazioni dei canali DMX:
• Premere il tasto MENU no a quando sul display non appare [PERSON], quindi premere il tasto ENTER.
• Attraverso i tasti UP/DOWN selezionare la congurazione DMX desiderata [ARC1 - ARC1+D - ARCFULL - REMO-
TE - SOLID - ARC2 - ARC2+D - SPECIAL2].
Le tabelle a pagina 15 indicano le modalità di funzionamento e i relativi valori DMX, l’unità possiede cavo
di segnale a 3 li.
3.5 MODALITÀ DMX
• Per poter entrare nella modalità DMX; premere il tasto MENU no a quando sul display non appare
[DMX], quindi premere il tasto ENTER.
• Premere i tasti UP/DOWN per selezionare il valore desiderato [001 - 512], tenere premuto per lo scorri-
mento veloce.
• Al termine dell’impostazione il valore verrà salvato automaticamente.
3.6 IMPOSTAZIONE DELL’INDIRIZZO DI START
Per poter comandare l’ ARCSKY90RGBW con un’unità di comando luce, occorre impostare l’indirizzo di
start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per
comandare la funzione del primo canale DMX, si deve impostare sull’ ARCSKY90RGBW l’indirizzo di start
33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un
esempio con indirizzo 33 di start e una congurazione a 4 e a 7 canali DMX:
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
4 33 33-36 37 41 45
7 33 33-39 40 47 54
Esempio di configurazione a 7 canali DMX (modalità ARCFULL)
DMX512 Controller
DMX Address: 33 DMX Address: 54DMX Address: 47DMX Address: 40
. . . . . . . . . . . .
La connesione DMX è realizzata utilizzando cavi schermati, 2 poli + massa ritorti,
con impendenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo
schema di connessione riportato a pag. 9.
Per passaggi lunghi può essere necessario l'inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico
poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.
Fig.9

ARCSKY90RGBW
14
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nché tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti-
ma unità una terminazione DMX.
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea
stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrap-
posizione al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, saldando una resistenza di 120Ω
(minimo 1/4W) tra i Pin 2 e 3.
Esempio:
connettore XLR a 3 pin
Fig.10

15
ARCSKY90RGBW
3.7 TABELLA CANALI DMX
ARCFULL
CH Function in ARCFULL mode Value
1DIMMER
0% - 100% 000 - 255
2RED
0% - 100% 000 - 255
3GREEN
0 - 100% 000 - 255
4BLUE
0 - 100% 000 - 255
5
COLOR MACRO
No Function
Red 100 % /Green Up/Blue 0 %
Red Down/Green 100 %/Blue 0 %
Red 0 % /Green 100 %/Blue Up
Red 0 % /Green Down/Blue 100 %
Red Up/Green 0 %/Blue 100 %
Red 100 % /Green 0 %/Blue Down
Red 100% /Green Up/Blue Up
Red Down /Green Down/Blue 100 %
Red 100 % /Green 100 %/Bl 100 %/Wh100%
White 1: 3200K
000 - 010
011 - 030
031 - 050
051 - 070
071 - 090
091 - 110
111 - 130
131 - 150
151 - 170
171 - 200
201 - 205
ARC1
CH Function in ARC1 mode Value
1RED
0% - 100% 000 - 255
2GREEN
0 - 100% 000 - 255
3BLUE
0 - 100% 000 - 255
ARC1+D
CH Function in ARC1+D mode Value
1MASTER DIMMER
0% - 100% 000 - 255
2RED
0% - 100% 000 - 255
3GREEN
0 - 100% 000 - 255
4BLUE
0 - 100% 000 - 255
ARC2+D
CH Function in ARC2+D mode Value
1MASTER DIMMER
0% - 100% 000 - 255
2RED
0% - 100% 000 - 255
3GREEN
0 - 100% 000 - 255
4BLUE
0 - 100% 000 - 255
5WHITE
0 - 100% 000 - 255
ARC2
CH Function in ARC2 mode Value
1RED
0% - 100% 000 - 255
2GREEN
0% - 100% 000 - 255
3BLUE
0 - 100% 000 - 255
4WHITE
0 - 100% 000 - 255

ARCSKY90RGBW
16
CH Function in ARCFULL mode Value
5
White 2: 3400K
White 3: 4200K
White 4: 4900K
White 5: 5600K
White 6: 5900K
White 7: 6500K
White 8: 7200K
White 9: 8000K
White 10: 8500K
White 11: 10000K
206 - 210
211 - 215
216 - 220
221 - 225
226 - 230
231 - 235
236 - 240
241 - 245
246 - 250
251 - 255
6
STROBE
No Function
Strobe (Slow ~ Fast)
000 - 009
010 - 255
7
DIMMER SPEED
O
Speed 1 (Fastest)
Speed 2
Speed 3
Speed 4 (Slowest)
000 - 009
010 - 069
070 - 129
130 - 189
190 - 255
SOLID
CH Function in SOLID mode Value
1RGB & MASTER DIMMER
0% - 100% 000 - 255
SPECIAL2
CH Function in SPECIAL2 mode Value
1MASTER DIMMER
0% - 100% 000 - 255
2RED
0% - 100% 000 - 255
3GREEN
0 - 100% 000 - 255
CH Function in SPECIAL2 mode Value
4BLUE
0 - 100% 000 - 255
5WHITE
0 - 100% 000 - 255
6
COLOR MACRO
No Function
Red 100 % /Green Up/Blue 0 %
Red Down/Green 100 %/Blue 0 %
Red 0 % /Green 100 %/Blue Up
Red 0 % /Green Down/Blue 100 %
Red Up/Green 0 %/Blue 100 %
Red 100 % /Green 0 %/Blue Down
Red 100% /Green Up/Blue Up
Red Down /Green Down/Blue 100 %
Red 100 % /Green 100 %/Bl 100 %/Wh100%
White 1: 3200K
White 2: 3400K
White 3: 4200K
White 4: 4900K
White 5: 5600K
White 6: 5900K
White 7: 6500K
White 8: 7200K
White 9: 8000K
White 10: 8500K
White 11: 10000K
000 - 010
011 - 030
031 - 050
051 - 070
071 - 090
091 - 110
111 - 130
131 - 150
151 - 170
171 - 200
201 - 205
206 - 210
211 - 215
216 - 220
221 - 225
226 - 230
231 - 235
236 - 240
241 - 245
246 - 250
251 - 255
7
STROBE
No Function
Strobe (Slow ~ Fast)
000 - 009
010 - 255
8
DIMMER SPEED
O
Speed 1 (Fastest)
Speed 2
Speed 3
Speed 4 (Slowest)
000 - 009
010 - 069
070 - 129
130 - 189
190 - 255

17
ARCSKY90RGBW
3.8 MODALITÀ STATIC
Per impostare il bilanciamento personalizzato del rosso, verde, blu, e bianco.
• Premere il tasto MENU no a quando sul display non appare [STAT], quindi premere il tasto ENTER.
• Selezionare il canale rosso, verde, blu o bianco (RED - GREN -BLUE - WHITE ) attraverso i tasti UP/DOWN.
• Per confermare premere il tasto ENTER.
• Impostare i valori (000 - 255), attraverso i tasti UP/DOWN.
• Inne, impostare il valore [STRB] tra (0 - 20Hz) mediante i tasti UP/DOWN.
3.9 FUNZIONE DIMMER
• Selezionando la funzione [DIM] è possibile entrare nella modalità dimmer. In particolare, quando è im-
postato su [OFF], L’RGB e il MASTER DIMMER sono lineari. Dim 1/2/3/4 rappresentano invece diversi
valori di velocità nella modalità non lineare; [DIM 1] è il valore più veloce mentre [DIM 4] il più lento.
NOTA - Le impostazioni di fabbrica sono su [DIM 4].
3.10 CALIBRAZIONE BIANCO
Per impostare il bilanciamento personalizzato della temperatura colore bianco:
• Premere il tasto MENU no a quando sul display non appare [CALIB], quindi premere il tasto ENTER.
• Selezionare una delle 11 impostazioni colore bianco pre-programmate (WHITE01 - WHITE11).
• Le impostazioni possono essere modicate, intervenendo sui valori (000 - 255) relativi ai canali rosso,
verde, blu e bianco (Red - Green - Blue - White), attraverso i tasti UP/DOWN.
NOTA - Nella congurazione ARCFULL è possibile eettuare il bilanciamento personalizzato della tempe-
ratura colore bianco selezionando le impostazioni WHITE01 - WHITE11 del canale 5.
• Selezionare [RGBTOW] per impostare i valori (000 - 255) relativi ai canali rosso, verde e blu.
3.11 FUNZIONI SPECIALI
• Premere il tasto MENU e selezionare attraverso i tasti UP/DOWN la funzione [SETTINGS]; per confermare
premere il tasto ENTER
È possibile accedere alle seguenti funzioni:
COLOR
• Selezionando la funzione [COLOR] è possibile attivare/disattivare le modalità calibratura colore.
- Quando [RGBTOW] è selezionato, su RGB =255, 255, 255 il colore è visualizzato come calibrato
nella modalità RGB TOW. Quando [COLOR] è impostato su [OFF], su RGB =255, 255, 255 il colore non
può essere regolato e l’uscita mostrerà la massima potenza
- Quando [UC] è selezionato, i colori sono regolati secondo un preset universale standard.
RESET
• Selezionando la funzione [RESET] è possibile ripristinare i valori di default.

ARCSKY90RGBW
18
3.12 FUNZIONAMENTO WIRELESS DMX

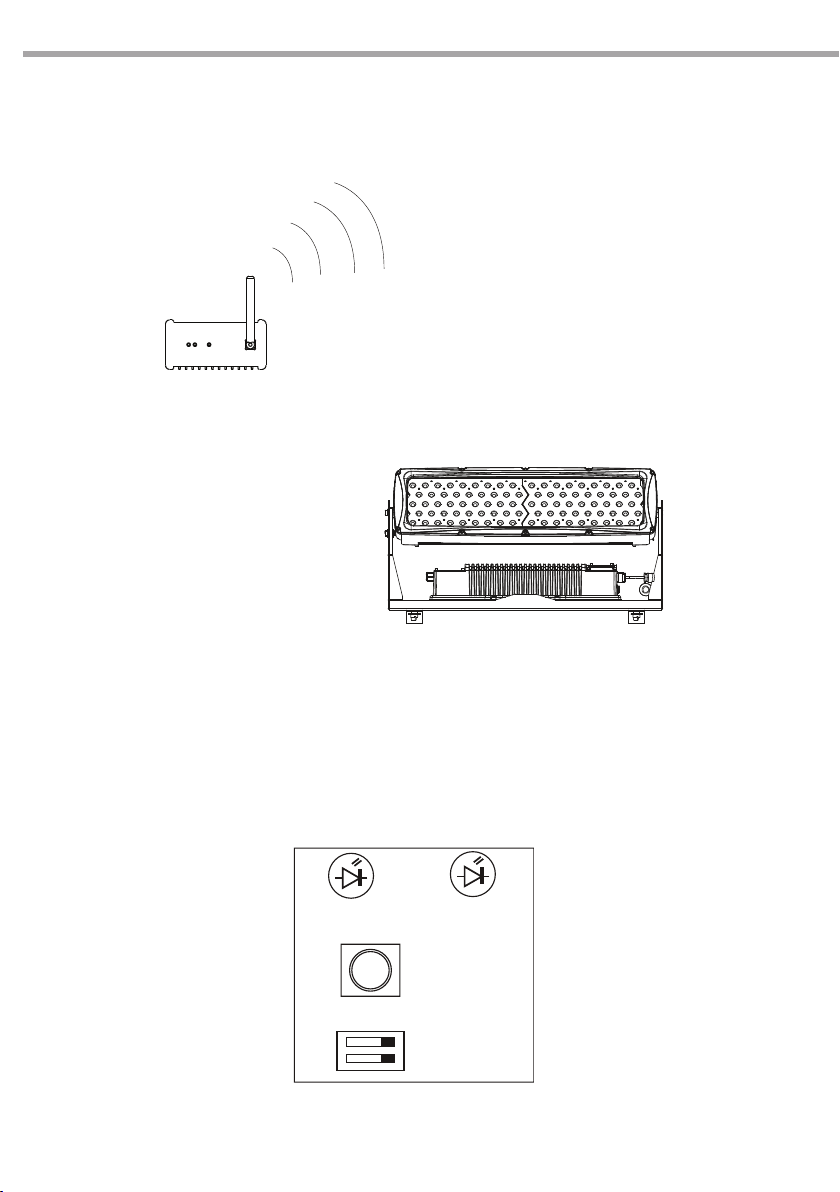

Quando si utilizza questo dispositivo con ricevitore W-DMX installato all’interno, l’unità può essere collo-
cata ad una distanza di 200 metri dal trasmettitore W-DMX (g.9).
• Impostare mediante controller esterno ARCMAT la modalità di funzionamento DMX e l’indirizzo DMX.
• Aprire il coperchio di protezione per accedere alla scheda ricevente W-DMX. Quindi, posizionare en-
trambi i dip-switches alla posizione “ON”(g.). L’indicatore LED rosso si illuminerà. Tenere premuto il
tasto RESET button nché LED verde non si spegne. In questo modo il ricevitore W-DMX risulta acceso
e completamento resettato (ovvero disponibile per essere accoppiato con un trasmettitore W-DMX).
Fig.9
Fig.10
W-DMX
SIGNAL POWER
RESET
OFF ON

19
ARCSKY90RGBW
- 4 - MANUTENZIONE
4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-
mente esenti da qualsiasi deformazione.
• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata-
mente nel momento in cui anche un piccolo problema viene rilevato.
• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere,
fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia
usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciu-
gare le parti delicatamente.
Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!
4.2 RISOLUZIONE DEI PROBLEMI
Anomalie Possibili cause Controlli e rimedi
Il proiettore non illumina
• Mancanza di alimentazione di rete
• Dimmer impostato a 0
• Tutti i colori impostati a 0
• LED difettoso/i
• Scheda LED difettosa
• Vericare la presenza della tensione alimentazione
• Incrementare i valori del canale dimmer
• Incrementare i valori dei canali colori
• Sostituire scheda LED
• Sostituire scheda LED
Bassa intensità di luce generale
• Lenti sporche
• Lente disallineata
• Pulire il dispositivo regolarmente
• Installare il gruppo ottico correttamente
Il proiettore non è alimentato
• Mancanza di alimentazione di rete
• Cavo di alimentazione danneggiato
• Alimentatore interno difettoso
• Vericare la presenza della tensione alimentazione
• Controllare il cavo di alimentazione
• Sostituire l'alimentatore interno
Il proiettore non risponde al
DMX
• Indirizzamento DMX errato
• Cavo di segnale DMX difettoso
• Rimbalzo segnale DMX
• Controllare il pannello di controllo e
l'indirizzamento delle unità
• Controllare il cavo di segnale DMX
• Installare una terminazione DMX come suggerito
Rivolgersi a un centro di assistenza tecnico autorizzato in caso di problema non riportato in tabella o che
non possono essere risolti mediante la procedura riportata in tabella.

ARCSKY90RGBW
20
- 5 - APPENDICE

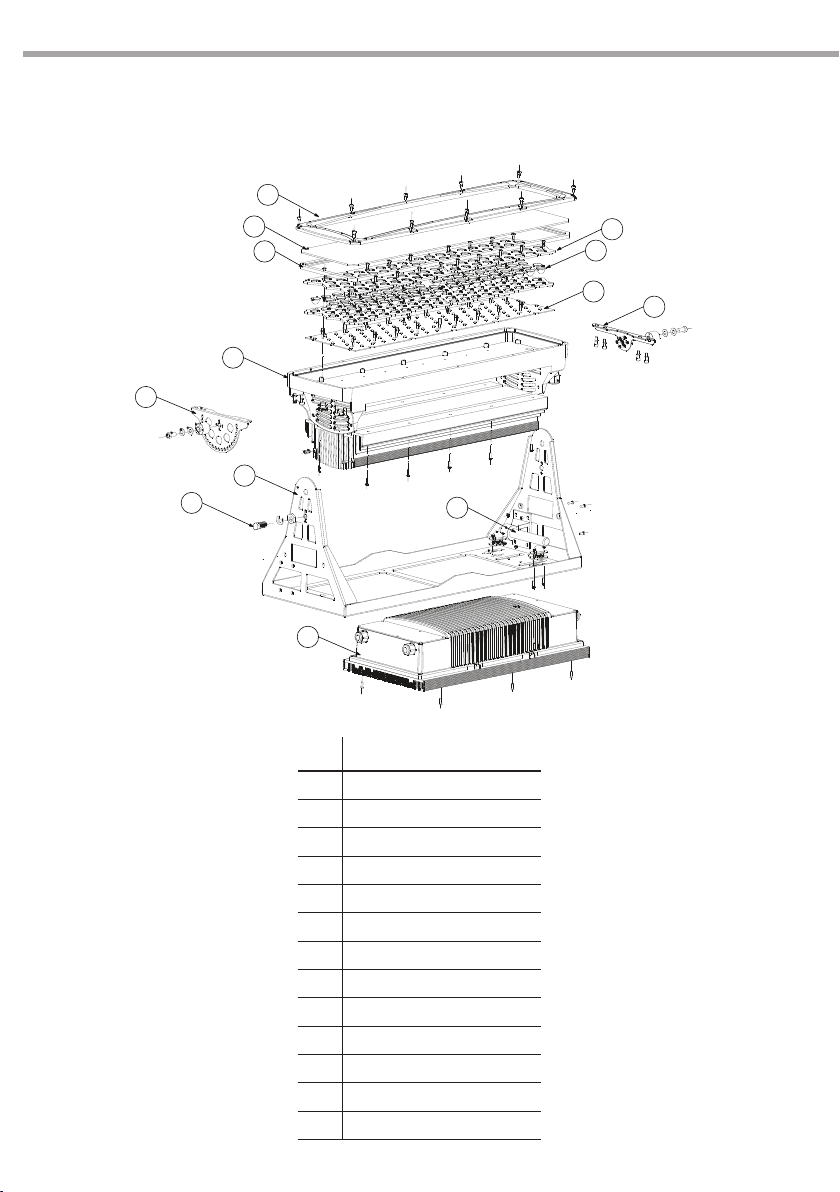

5.1 VISTA ESPLOSA
No ITEM
1 Head casing set
2 Mounting bracket
3 Adjusting screw
4 Mounting rod
5W-DMX antenna (optional)
6Power supply casing set
7Head casing front section
8Tempered glass
9Head casing gasket
10 Lens board
11 Lens
12 LED board
13 Rotating bracket
Fig.11
1
2
3
45
6
7
8
9
10
11
12
13
