Ardisam Eskimo FlipMo 2 Inferno User manual

15649
ECN # 9837
Rev. 1 06/11/2013
© Copyright 2013 Ardisam, Inc.
All Rights Reserved.
Operator's Manual
Original Operating Instructions

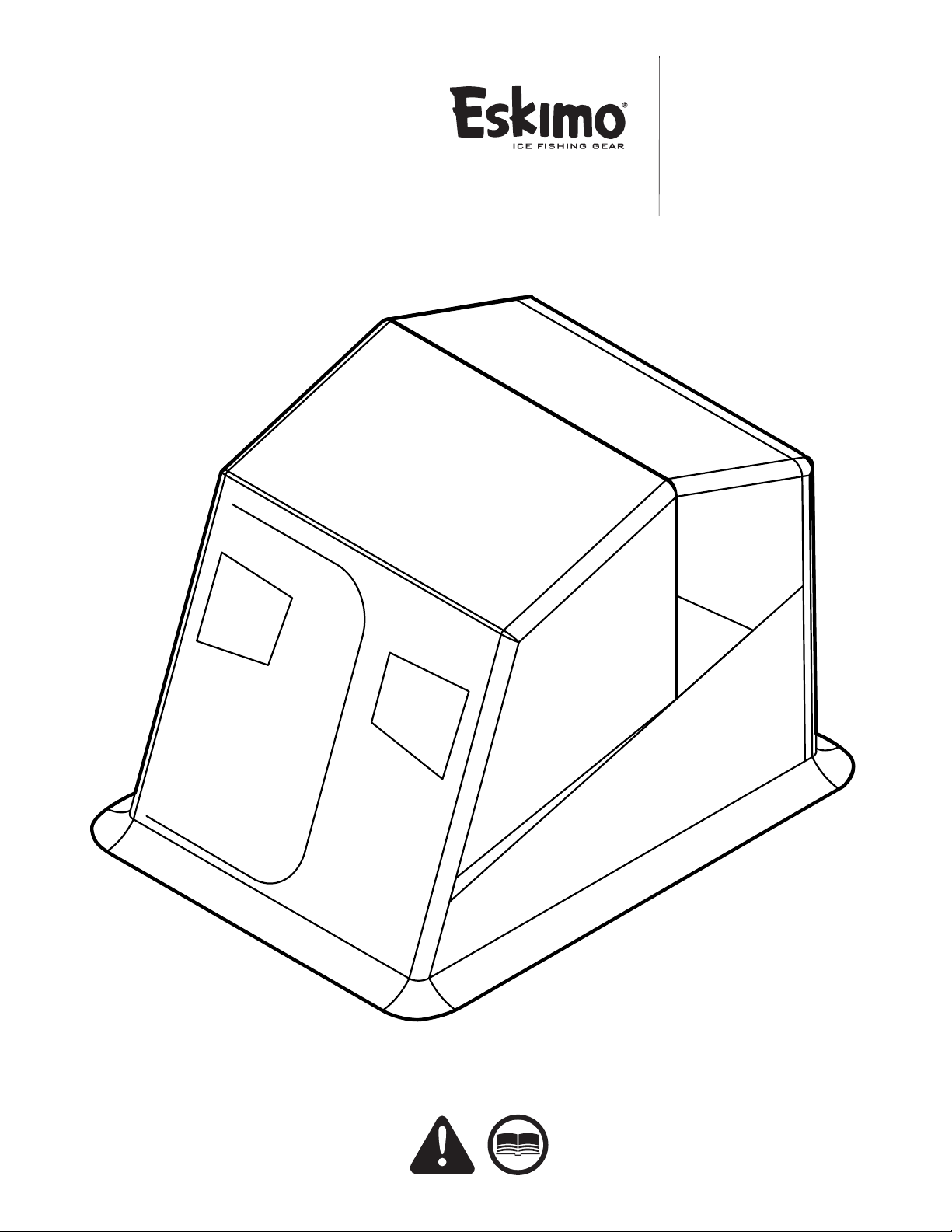

FlipMo™ 2
Inferno
Flip-Style Sled Shelter
Get parts online at
www.GetEskimo.com
GAS/OIL
RATIO
50:1

Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
2
Operator's Manual
ESKIMO®FlipMo™2 Inferno
INTRODUCTION
Eskimo® Ice Shelters are engineered with the ice fisherman in mind. We make quality and durability our priority, and we appreciate
your purchase of one of our ice shelters. Follow these simple instructions and your ice shelter will provide you many years of trouble-
free pleasure. Save these instructions for future reference. If for any reason you have a problem with your product, DO NOT return
to the retailer, contact the Eskimo® customer service department at 1-800-345-6007 or by email at [e-mail] for
assistance. Congratulations on your investment in quality. Save these instructions for future reference. Ardisam, Inc reserves the
right to change or alter this manual without notice.
CONTENTS
Introduction .......................................................................................................................................................................................................................................2
Registration ........................................................................................................................................................................................................................................2
Important Safety Precautions......................................................................................................................................................................................................3
Assembly.........................................................................................................................................................................................................................................4-8
Shelter Set-Up and Take Down Instructions...........................................................................................................................................................................8
Long-Term Storage ..........................................................................................................................................................................................................................8
Parts.................................................................................................................................................................................................................................................9-10
Warranty ............................................................................................................................................................................................................................................11

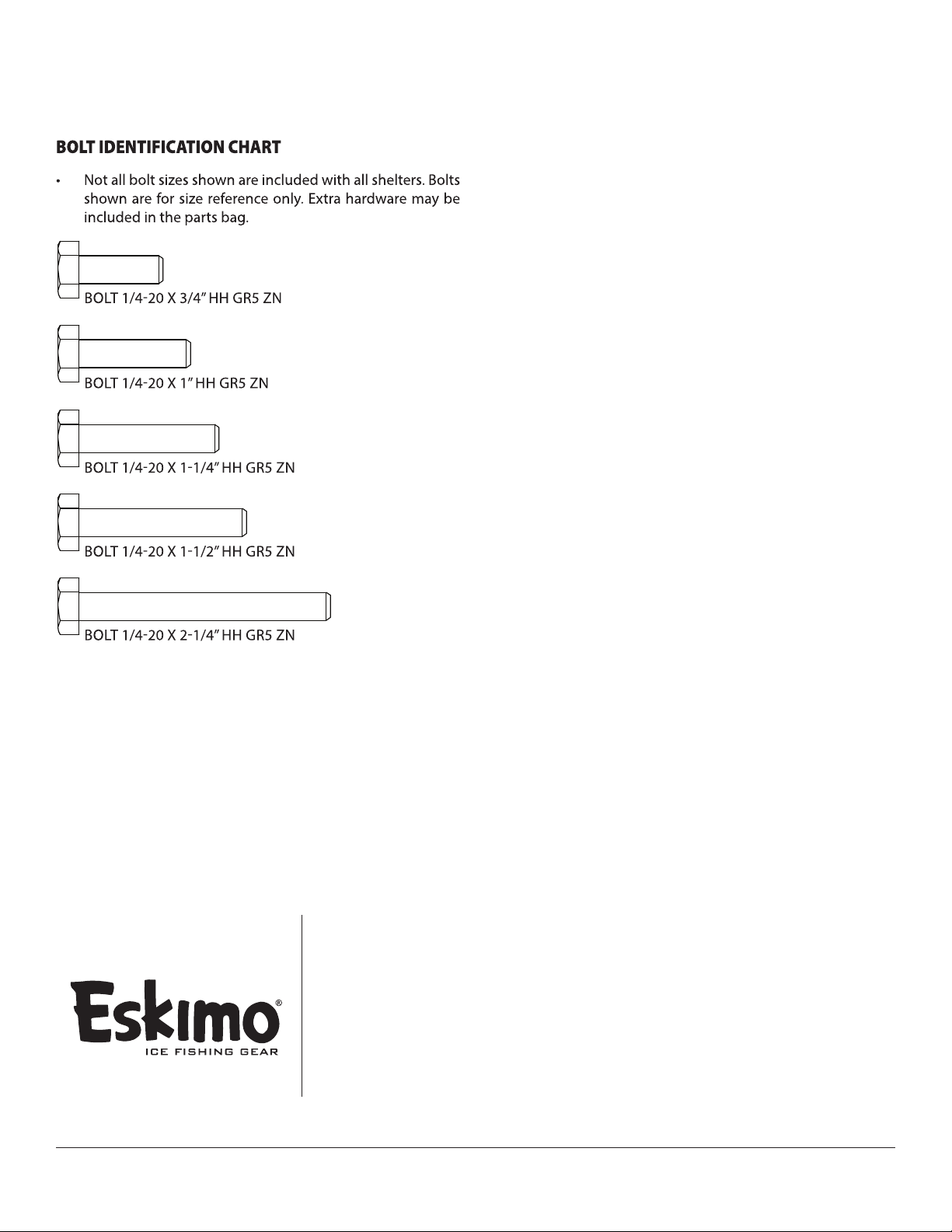

Bolt Identication Chart...............................................................................................................................................................................................................12
REGISTRATION AND SERVICE
Record the product model number and serial number in the space provided for easy reference when ordering parts or requesting
technical support. You can register your warranty online by visiting www.geteskimo.com, or by mailing it to: Ardisam, Inc., 1160
Eighth Avenue, Cumberland, WI 54829. For service questions, call our customer service department at [phone] Mondays
through Fridays from 8 a.m. to 5 p.m. CT. Warranty is valid only if the completed registration card is received by Ardisam, Inc. within
30 days of purchase.
OWNERSHIP RECORDS
Place of Purchase:
Place of Purchase Address:
City: State/Province: Zip Code/Postal Code:
Model Number: Serial Number (found next to warning tag):
Date of Purchase:
Notes:

3
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Operator's Manual
ESKIMO®FlipMo™2 Inferno
WARNING
READ, UNDERSTAND AND FOLLOW ALL ASSEMBLY,
SAFETY, SETUP & USE INSTRUCTIONS PROVIDED
BEFORE USE. FAILURE TO FOLLOW ALL WARNINGS
AND INSTRUCTIONS COULD RESULT IN SERIOUS
INJURY OR DEATH.
DO NOT USE OPEN FLAME HEATERS IN YOUR ICE
SHELTER.
WARNING: KEEP ALL FLAME AND HEAT SOURCES AWAY
FROM THIS TENT FABRIC. THIS TENT IS MADE WITH
FABRIC THAT MEETS CPAI84 SPECIFICATIONS FOR
FLAME RESISTANCE. IT IS NOT FIRE PROOF. THE FABRIC
WILL BURN IF LEFT IN CONTINUOUS CONTACT WITH ANY
FLAME SOURCE.
DUE TO TRAFFIC ON LAKES, ICE FISHING CAN BE
HAZARDOUS AT NIGHT. IF YOU CHOOSE TO FISH AT
NIGHT OR IN CONDITIONS WITH POOR VISIBILITY, BE
SURE TO TAKE PRECAUTIONS.
NEVER LEAVE THE ICE SHELTER UNATTENDED.
SECURELY ANCHOR THE ICE SHELTER TO THE ICE IN
HIGH WIND CONDITIONS.

Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT

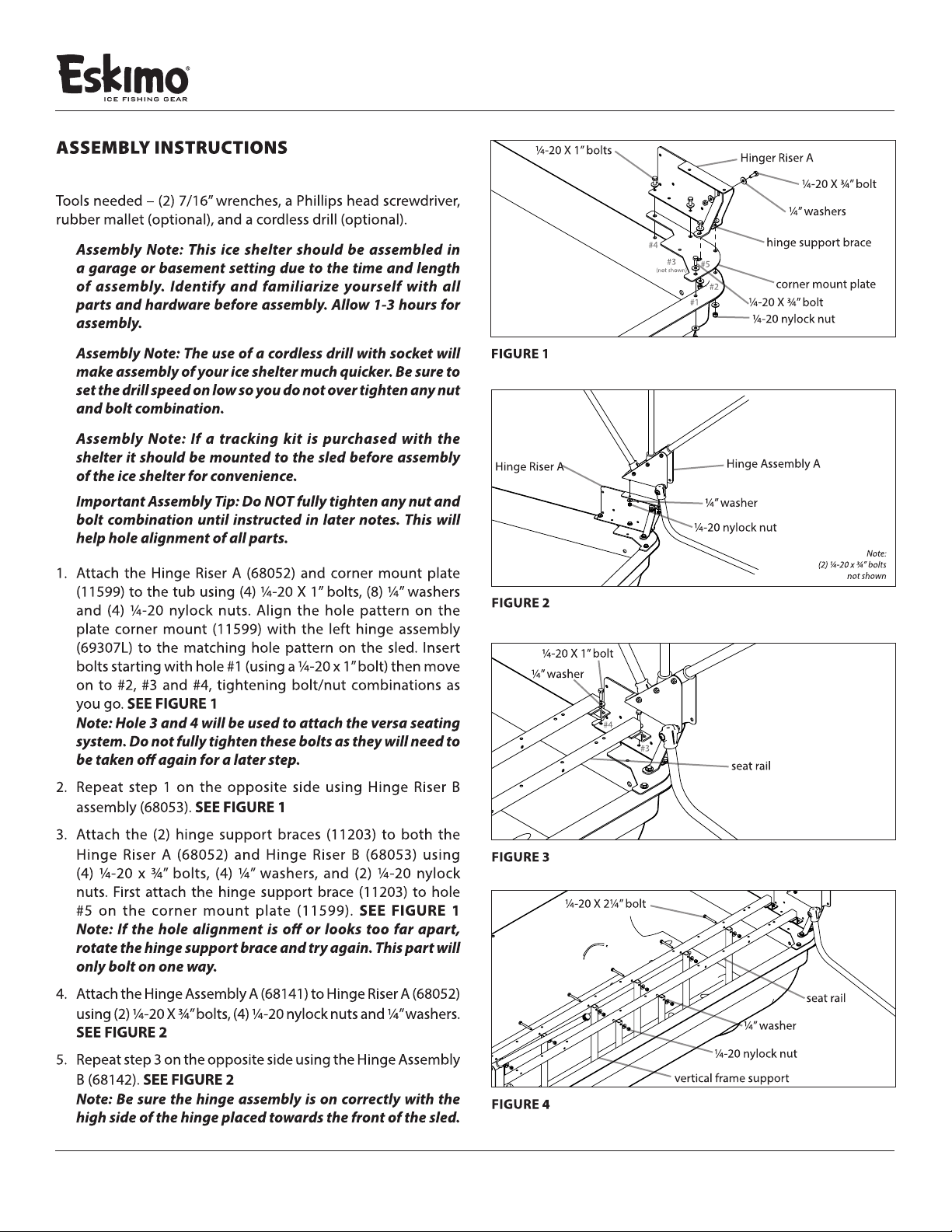

4
Operator's Manual
ESKIMO®FlipMo™2 Inferno
F

5
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Operator's Manual
ESKIMO®FlipMo™2 Inferno

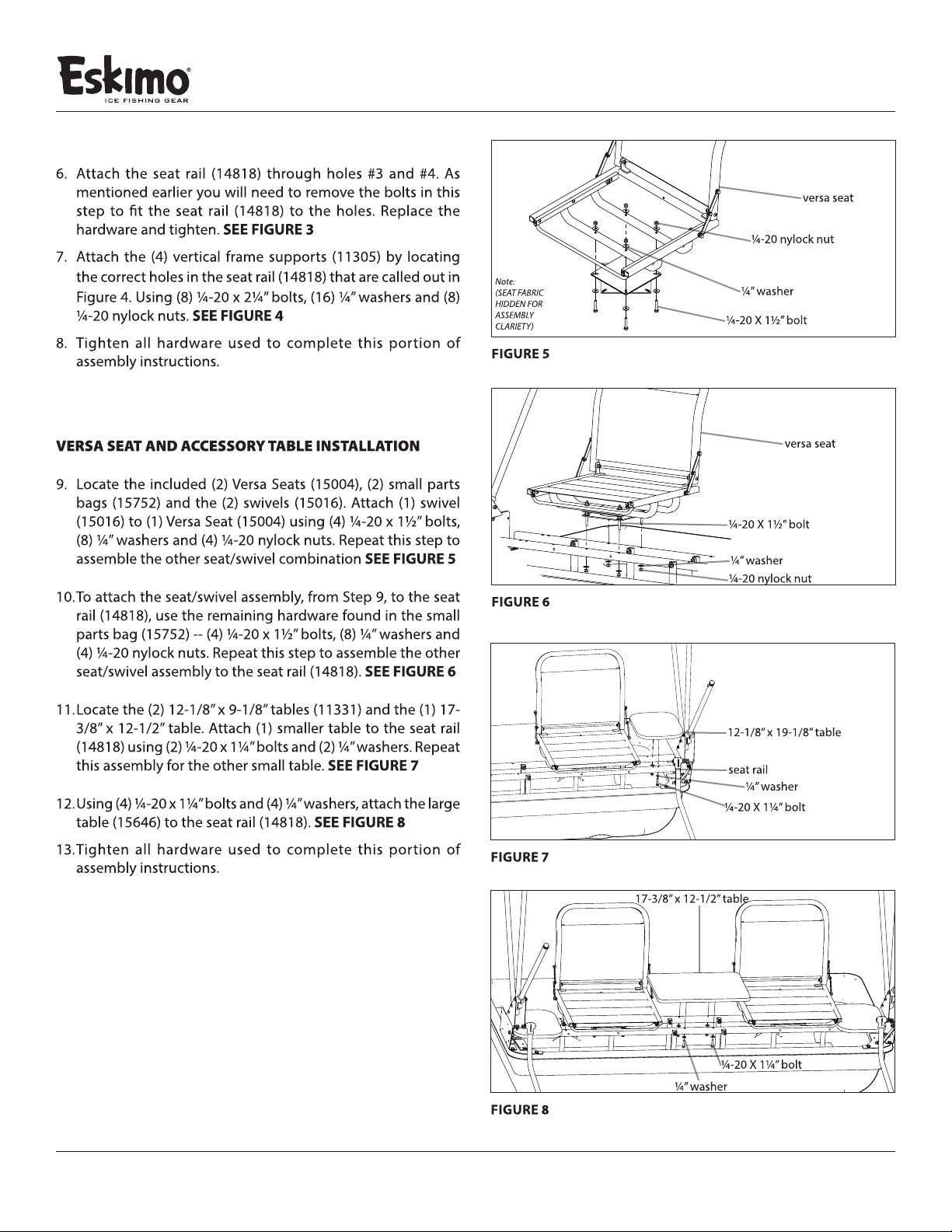

SEAT FABRIC HIDDEN FOR ASSEMBLY CLARIETY

Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
6
Operator's Manual
ESKIMO®FlipMo™2 Inferno

7
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Operator's Manual
ESKIMO®FlipMo™2 Inferno

Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT

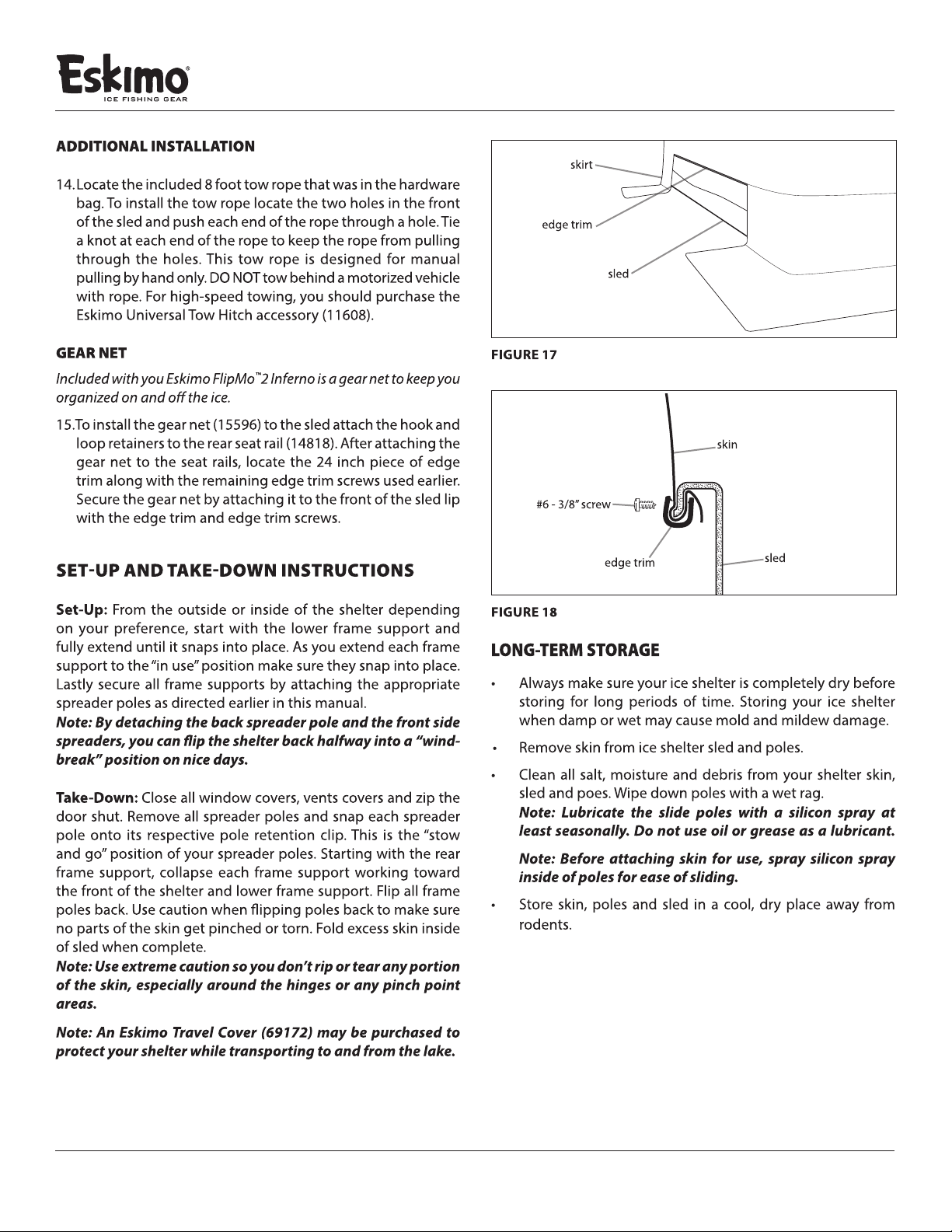

8
Operator's Manual
ESKIMO®FlipMo™2 Inferno

9
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Operator's Manual
ESKIMO®FlipMo™2 Inferno
REF.
NO. DESCRIPTION PART NO. QT Y.
1SLED 69390 1
2PLATE CORNER MOUNT FLIPMO 3 11599 2
3RISER HINGE A 68052 1
4RISER HINGE B 68053 1
5ASSEMBLY POLE SPREADER 19.125” 15706 2
6ASSEMBLY HINGE 3 MAN A 68141 1
7ASSEMBLY HINGE 3 MAN B 68142 1
8BRACE SUPPORT HINGE 11203 2
9ASSEMBLY POLE REAR SPREADER 49.5“ 15703 1
10 ASSEMBLY TOP CROSS BRACE W PLASTIC 72.45” 68131 3
11 ASSEMBLY BOT CROSS BRACE W/PLASTIC E300 68129 1
12 ASSEMBLY POLE FRONT SPREADER 61” 15702 1
13 ASSEMBLY POLE SPREADER 22.5” 15700 2
14 CLIP POLE RETAINER 15708 12
ITEMS BELOW NOT SHOWN
WASHER 1/4”FLAT ZINC 48261 88
NUT 1/420 HNYLK ZN 67538 40
BOLT 1/420 X 2 1/4”HHCS GR5 ZN 48271 8
BOLT 1/420 X 1 1/4”HHCS GR5 ZN 8909 8
BOLT 1/420 X 3/4”HH GR5 ZN 8930 6
BOLT 1/420 X 1”HHCS GR5 ZN 69345 6
BOLT 1024 X 1/2 PPHMS GR5 ZN FT 4827 6
NUT 1024 HNYLK ZN 53606 6
BOLT 1/420 X 11/2 HHCS GR5 ZN 48240 6
ROPE 1/4”X 8’TWISTED BLK 8930 1
SCREW 6 X 3/8”PTHA ZN 69629 13
EDGE TRIM 1/4”CUT TO 114 INCH 69306 1
GEAR NET 15596 1

Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
10
Operator's Manual
ESKIMO®FlipMo™2 Inferno

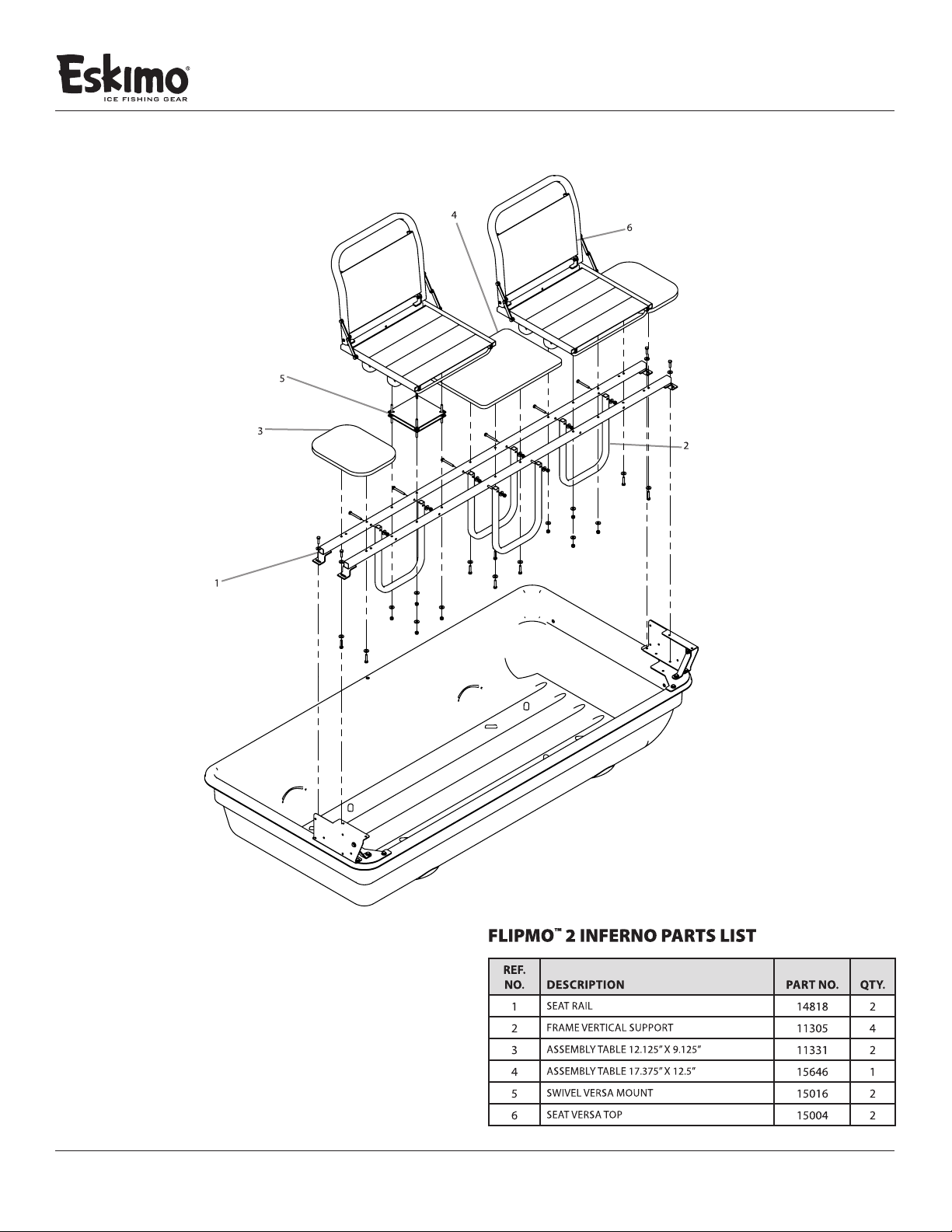

PARTS EXPLOSIONS
FlipMo™2 Inferno
REF.
NO. DESCRIPTION PART NO. QT Y.
1SEAT RAIL 14818 2
2FRAME VERTICAL SUPPORT 11305 4
3ASSEMBLY TABLE 12.125”X 9.125” 11331 2
4ASSEMBLY TABLE 17.375”X 12.5” 15646 1
5SWIVEL VERSA MOUNT 15016 2
6SEAT VERSA TOP 15004 2

11
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Operator's Manual
ESKIMO®FlipMo™2 Inferno

All weights, specifications and features are approximate and are
subject to change without notice. Due to continuous product
improvements, product images may not be exact. Items used for
props not included. Some assembly may be required.
Eskimo®, Division of Ardisam, Inc.
1160 8th Avenue, PO Box 666
Cumberland, WI 54829
800-345-6007 | Fax [phone]
Email: [email protected]om
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT

15649
N° ECN 9837
Rév. 1 11.06.2013
© Copyright 2013 Ardisam, Inc.
Tous droits réservés.
Manuel de l’utilisateur
Instructions d’utilisation
FlipMo™ 2
Inferno
Abri à traîneau basculant
Pièces détachées en ligne à
www.GetEskimo.com
GAS/OIL
RATIO
50:1

Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
14
Manuel de l’utilisateur
ESKIMO®FlipMo™2 Inferno

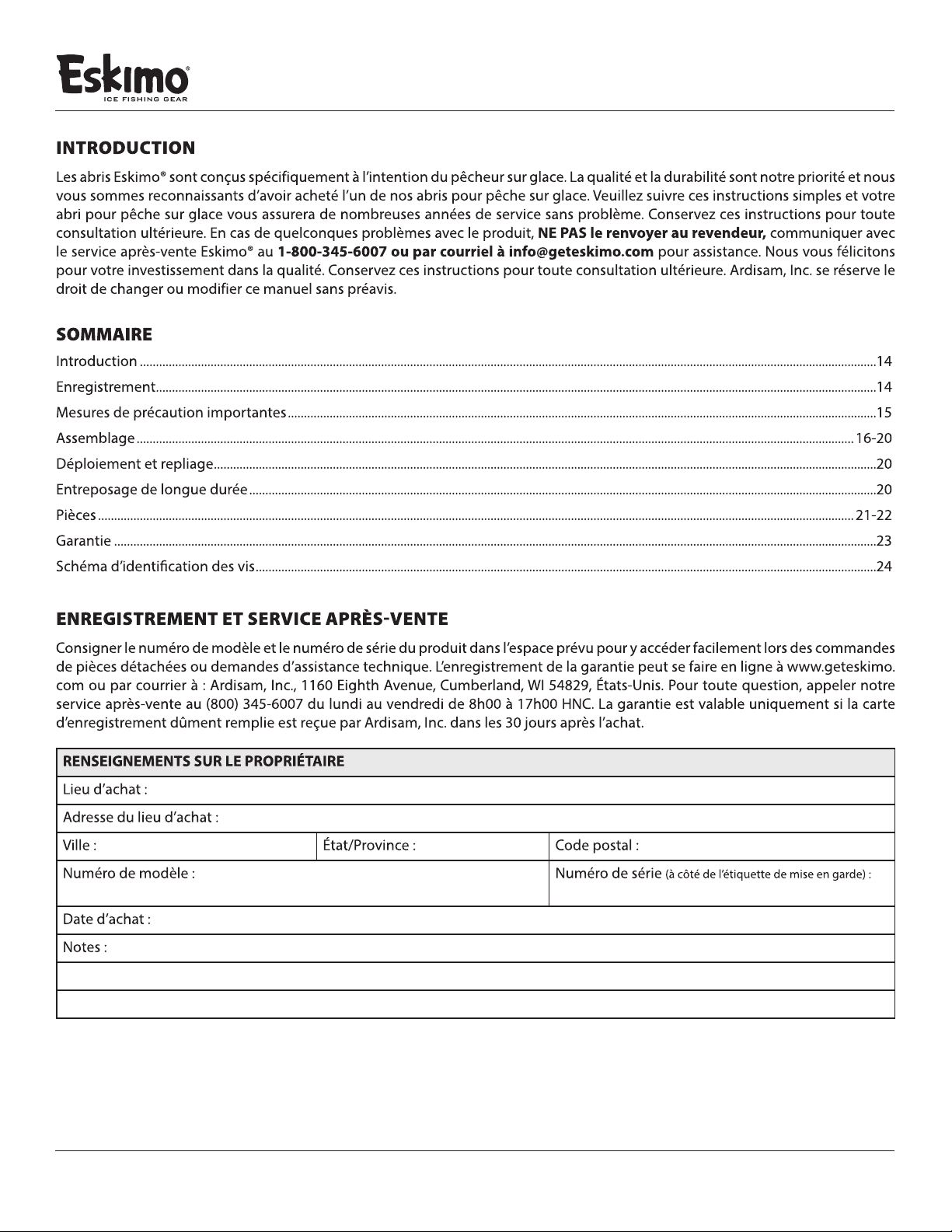

INTRODUCTION
Les abris Eskimo® sont conçus spécifiquement à l’intention du pêcheur sur glace. La qualité et la durabilité sont notre priorité et nous
vous sommes reconnaissants d’avoir acheté l’un de nos abris pour pêche sur glace. Veuillez suivre ces instructions simples et votre
abri pour pêche sur glace vous assurera de nombreuses années de service sans problème. Conservez ces instructions pour toute
consultation ultérieure. En cas de quelconques problèmes avec le produit, NE PAS le renvoyer au revendeur, communiquer avec
le service après-vente Eskimo® au 1-800-345-6007 ou par courriel à [e-mail] pour assistance. Nous vous félicitons
pour votre investissement dans la qualité. Conservez ces instructions pour toute consultation ultérieure. Ardisam, Inc. se réserve le
droit de changer ou modifier ce manuel sans préavis.
SOMMAIRE
Introduction .....................................................................................................................................................................................................................................14
Enregistrement................................................................................................................................................................................................................................14
Mesures de précaution importantes.......................................................................................................................................................................................15
Assemblage...............................................................................................................................................................................................................................16-20
Déploiement et repliage..............................................................................................................................................................................................................20
Entreposage de longue durée...................................................................................................................................................................................................20
Pièces...........................................................................................................................................................................................................................................21-22
Garantie .............................................................................................................................................................................................................................................23
Schéma d’identication des vis.................................................................................................................................................................................................24
ENREGISTREMENT ET SERVICE APRÈS-VENTE
Consigner le numéro de modèle et le numéro de série du produit dans l’espace prévu pour y accéder facilement lors des commandes
de pièces détachées ou demandes d’assistance technique. L’enregistrement de la garantie peut se faire en ligne à www.geteskimo.
com ou par courrier à: Ardisam, Inc., 1160 Eighth Avenue, Cumberland, WI 54829, États-Unis. Pour toute question, appeler notre
service après-vente au [phone] du lundi au vendredi de 8h00 à 17h00 HNC. La garantie est valable uniquement si la carte
d’enregistrement dûment remplie est reçue par Ardisam, Inc. dans les 30 jours après l’achat.
RENSEIGNEMENTS SUR LE PROPRIÉTAIRE
Lieu d’achat:
Adresse du lieu d’achat:
Ville : État/Province: Code postal :
Numéro de modèle: Numéro de série (à côté de l’étiquette de mise en garde):
Date d’achat:
Notes:

15
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
Manuel de l’utilisateur
ESKIMO®FlipMo™2 Inferno

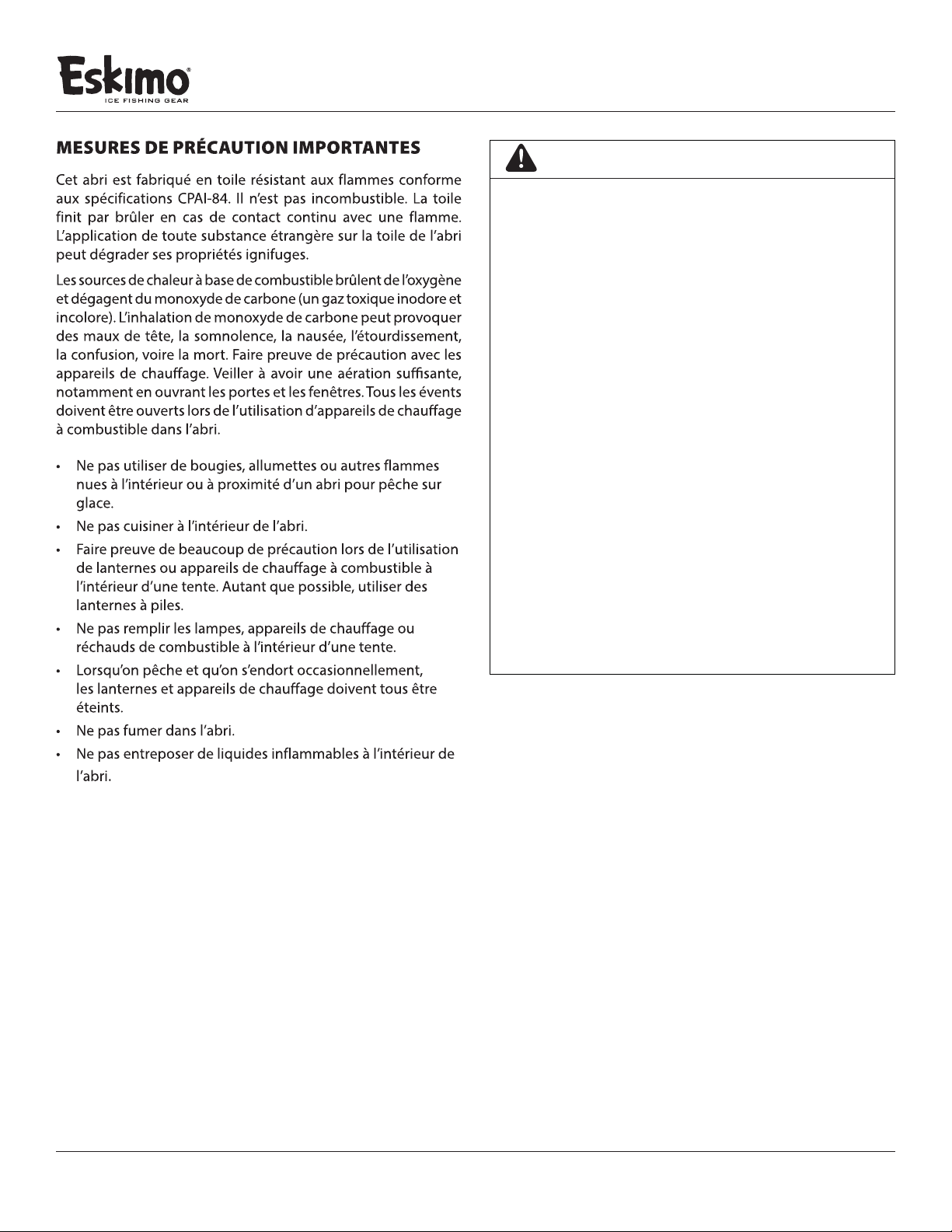

AVERTISSEMENT
LIRE, COMPRENDRE ET SUIVRE TOUTES LES
INSTRUCTIONS D’ASSEMBLAGE, DE SÉCURITÉ, DE
MISE EN SERVICE ET D’UTILISATION FOURNIES
AVANT UTILISATION. POUR ÉCARTER LES RISQUES DE
BLESSURE GRAVE OU DE MORT,VEILLER À RESPECTER
TOUTES LES INSTRUCTIONS ET MISES EN GARDE.
NE PAS UTILISER DE RÉCHAUD À FLAMME NUE DANS
L’ABRI.
AVERTISSEMENT : TENIR TOUTES LES FLAMMES ET
SOURCES DE CHALEUR À L’ÉCART DE LA TOILE DE
CET ABRI. CETTE TENTE EST FABRIQUÉE DANS UNE
TOILE CONFORME AUX SPÉCIFICATIONS CPAI84
POUR LA RÉSISTANCE AUX FLAMMES. ELLE N’EST PAS
INCOMBUSTIBLE. LA TOILE FINIT PAR BRÛLER EN CAS DE
CONTACT CONTINU AVEC UNE FLAMME.
EN RAISON DE LA CIRCULATION SUR LES LACS, LA
PÊCHE SUR GLACE DE NUIT PEUT ÊTRE DANGEREUSE.
POUR PÊCHER LA NUIT OU PAR FAIBLE VISIBILITÉ,
PRENDRE LES MESURES DE PRÉCAUTION
NÉCESSAIRES.
NE JAMAIS LAISSER L’ABRI POUR PÊCHE SUR GLACE
SANS SURVEILLANCE.
ANCRER SOLIDEMENT L’ABRI À LA GLACE EN CAS DE
GRAND VENT.

Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
16
Manuel de l’utilisateur
ESKIMO®FlipMo™2 Inferno
F

17
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
Manuel de l’utilisateur
ESKIMO®FlipMo™2 Inferno

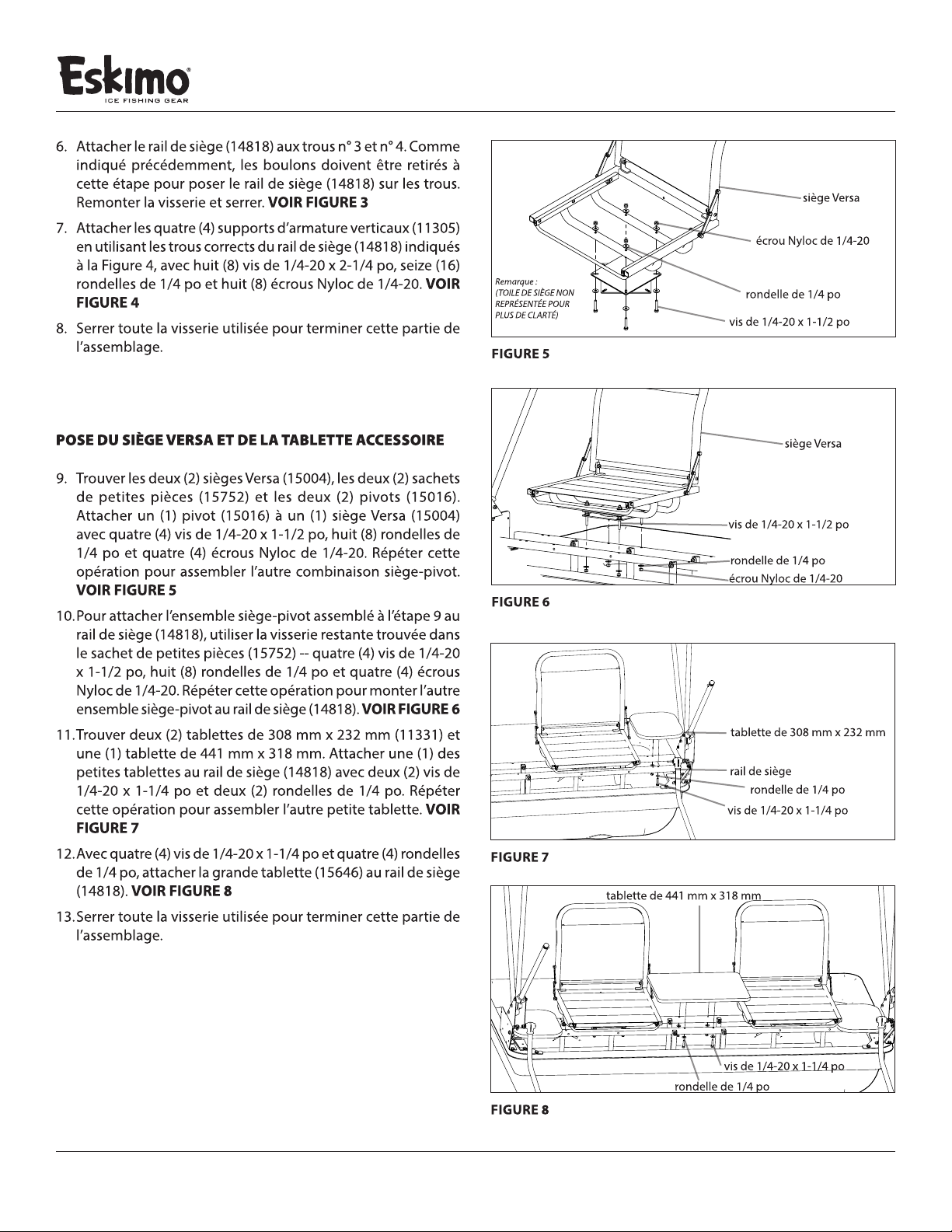

SEAT FABRIC HIDDEN FOR ASSEMBLY CLARIETY

Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
18
Manuel de l’utilisateur
ESKIMO®FlipMo™2 Inferno

19
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
Manuel de l’utilisateur
ESKIMO®FlipMo™2 Inferno

Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC

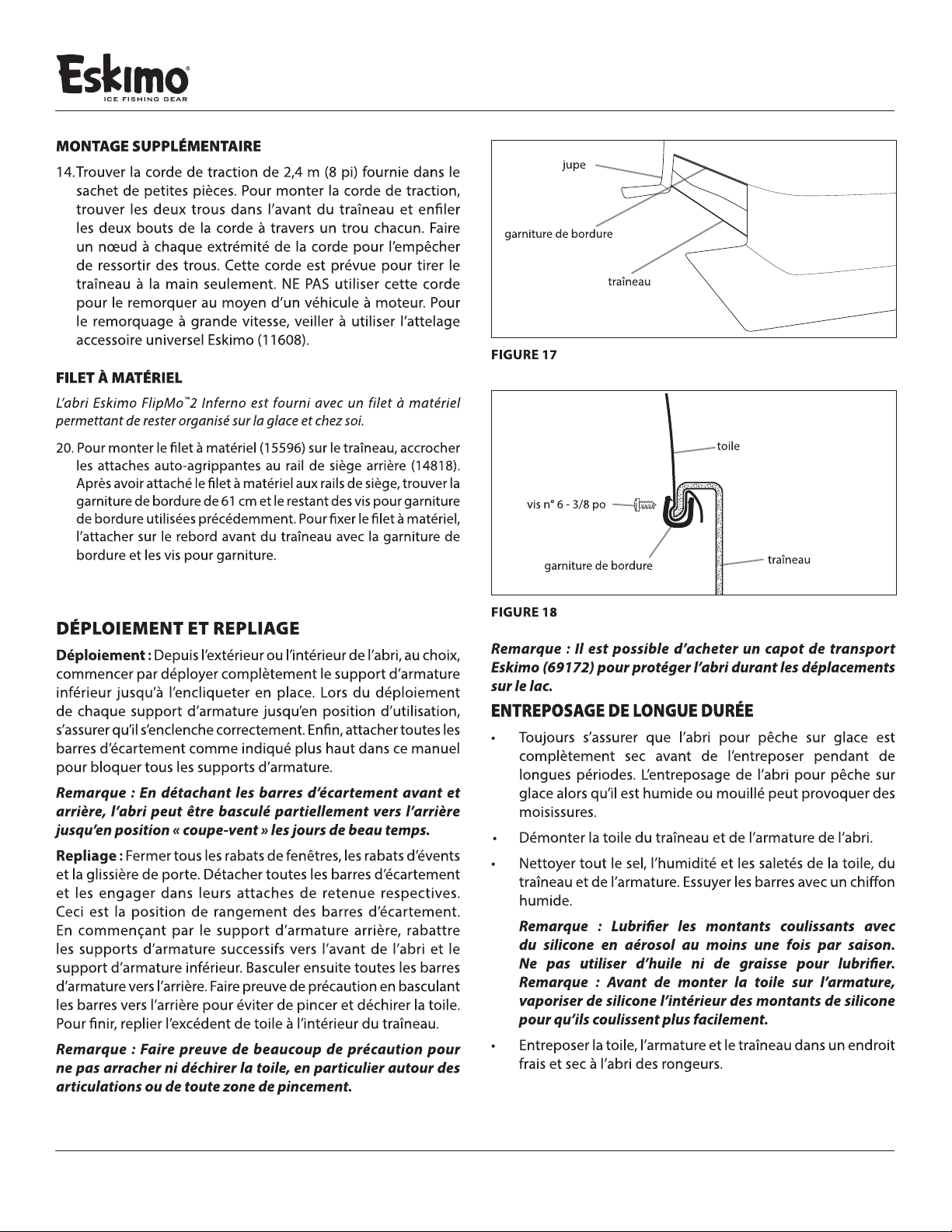

20
Manuel de l’utilisateur
ESKIMO®FlipMo™2 Inferno
