Armstrong HEP Optimo S User manual

HEP Optimo S
D
GB
ORIGINAL EINBAU- UND BETRIEBSANLEITUNG SEITE 2–18
INSTALLATION AND OPERATING INSTRUCTIONS PAGE 20–36
INSTRUKCJA MONTAŻU I OBSŁUGI STRONY 38-54
FILE NO: 11.216
DATE: OCT 2021
SUPERSEDES: New
DATE: New
PL

inhalt
1 Konformitätserklärung .......................................................................................................................3
2 Sicherheitshinweise............................................................................................................................4
2.1 Allgemeines ........................................................................................................................................................4
2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung.........................................................................4
2.3 Personalqualifikation.........................................................................................................................................5
2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise ...........................................................................6
2.5 Sicherheitsbewusstes Arbeiten......................................................................................................................6
2.6 Sicherheitshinweise für den Betreiber ..........................................................................................................6
2.7 Sicherheitshinweise für Montage- und Wartungsarbeiten.....................................................................7
2.8 Eigenmächtiger Umbau und Ersatzteilherstellung ....................................................................................7
2.9 Unzulässige Betriebsweisen............................................................................................................................8
3 Transport und Lagerung .....................................................................................................................8
4 Bestimmungsgemäße Verwendung..................................................................................................9
5 Angaben über das Erzeugnis .............................................................................................................9
5.1 Technische Daten HEP Optimo S...................................................................................................................9
5.2 Lieferumfang .....................................................................................................................................................10
6 Beschreibung der Pumpe..................................................................................................................10
7 Bedienung............................................................................................................................................11
7.1 Temperatur Steuerung ohne Zeitschalt Funktion ......................................................................................11
7.2 Timer Modus (Temperatursteuerung mit einstellbarer Zeitschaltfunktion) ......................................12
7.3 Smart Modus......................................................................................................................................................12
7.4 Temperatur Einstellung....................................................................................................................................12
7.5 Zeiteinstellung ...................................................................................................................................................13
7.6 Einstellung der Drehzahlstufe ........................................................................................................................13
8 Montage .............................................................................................................................................14
9 Elektrischer Anschluss ......................................................................................................................15
9.1 Montage des Netzsteckers............................................................................................................................16
10 Anlage füllen und entlüften..............................................................................................................16
11 Wartung und Service.........................................................................................................................17
12 Störungen, Ursachen und Beseitigungen........................................................................................18
13 Entsorgung .........................................................................................................................................19
bedienungsanleitung HEP Optimo S
2

3
eu konformitätserklärung
Name des Ausstellers: Armstrong Fluid Technology GmbH
Westerbachstraße 28
D-61476 Kronberg im Taunus
Gegenstand der Erklärung: Brauchwasserumwälzpumpe
Typ: HEP Optimo S
Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf
die sich diese EU-Konformitätserklärung bezieht, mit den folgenden Normen und
Richtlinien übereinstimmen:
Elektromagnetische Verträglichkeit Richtlinie 2014/30/EU
EN 55014-1 : 2006 + A1 : 2009 + A2 : 2011
EN 55014-2 : 1997 + A1 : 2001 + A2 : 2008
EN 61000-3-2 : 2014
EN 61000-3-3 : 2013
Niederspannungsrichtlinie 2014/35/EU
EN 16297-1 : 2012
EN 60335-2-51 : 2003 + A1 : 2008 + A2 : 2012
RoHS 2011/65/EU
Diese Erklärung wird verantwortlich für den Hersteller abgegeben durch:
Kronberg im Taunus, 05.10.2021
bedienungsanleitungHEP Optimo S
Mr Robert Dietrich
Managing director

2 sicherheitshinweise
2.1 allgemeines
Diese Einbau- und Betriebsan-
leitung ist Bestandteil des Pro-
duktes und enthält
grundlegende Informationen,
die bei Montage, Betrieb und
Wartung zu beachten sind.
Aus diesem Grund muss sie
unbedingt vor der Aufstellung
vom Monteur und dem zustän-
digen Fachpersonal bzw. Be-
treiber gelesen werden.
Es sind nicht nur die allgemei-
nen unter Punkt 2 genannten
Sicherheitshinweise zu beach-
ten sondern auch die in den
anderen Abschnitten genann-
ten speziellen Sicherheitshin-
weise.
Dieser Anleitung ist eine Kopie
der EU-Konformitätserklärung
beigefügt. Bei einer mit uns
nicht abgestimmten Änderung
verliert diese ihre Gültigkeit.
2.2 kennzeichnung von
hinweisen in der
betriebsanleitung
Allgemeines Gefahrensymbol
Warnung! Gefahr von Perso-
nenschäden!
Die bestehenden Vorschriften
zur Unfallverhütung sind zu
beachten.
Warnung! Gefahr durch elek-
trische Spannung! Gefährdun-
gen durch elektrische Energie
sind auszuschließen. Weisun-
gen lokaler oder genereller
Vorschriften (z. B. IEC, VDE
usw.) und der örtlichen Ener-
gieunternehmen sind zu be-
achten.
bedienungsanleitung HEP Optimo S
4

Hier stehen nützliche Hin-
weise zur Handhabung des
Produktes. Sie machen auf
mögliche Schwierigkeiten auf-
merksam und sollen für einen
sicheren Betrieb sorgen.
Direkt am Produkt angebrachte
Hinweise wie zum Beispiel:
• Drehrichtungspfeil
• Typenschild
• Kennzeichnung der An-
schlüsse müssen unbedingt
beachtet werden und in
einem gut lesbaren Zustand
gehalten werden.
2.3 personalqualifikation
Das Personal für die Montage,
Bedienung und Wartung muss
die entsprechende Qualifika-
tion aufweisen. Verantwor-
tungsbereich, Zuständigkeit
und Überwachung des Perso-
nals sind durch den Betreiber
sicherzustellen. Sollte das Per-
sonal nicht die erforderlichen
Kenntnisse aufweisen, so ist
dieses entsprechend zu schu-
len oder zu unterweisen.
Dieses Gerät kann von Kindern
ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder
Mangel an Erfahrung und Wis-
sen genutzt werden, wenn sie
beaufsichtigt oder bezüglich
des sicheren Gebrauchs des
Geräts unterwiesen wurden
und sie die daraus resultieren-
den Gefahren verstehen. Kin-
der dürfen nicht mit dem Gerät
spielen. Reinigung und Benut-
zer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung
durchgeführt werden.
Hinweis
5
bedienungsanleitungHEP Optimo S

2.4 gefahren bei nichtbeach-
tung der sicherheitshinweise
Werden die Sicherheitshin-
weise nicht beachtet, kann dies
eine Gefährdung von Personen,
Umwelt und Anlage zur Folge
haben. Die Nichtbeachtung der
Sicherheitshinweise führt zum
Verlust jeglicher Schadener-
satzansprüche.
Mögliche Gefährdungen sind
zum Beispiel:
• Gefährdungen von Personen
durch elektrische und
mechanische Einwirkungen.
• Versagen wichtiger
Funktionen der Anlage.
• Gefährdung der Umwelt
durch Austreten von
Flüssigkeiten in Folge eines
Lecks.
• Versagen vorgeschriebener
Reparatur- und
Wartungsarbeiten.
2.5 sicherheitsbewusstes
arbeiten
Die in dieser Anleitung aufge-
führten Sicherheitshinweise
und auch die bestehenden na-
tionalen Unfallverhütungsvor-
schriften sind zu beachten.
Bestehen außerdem interne
Vorschriften des Betreibers der
Anlage, so sind auch diese zu
beachten.
2.6 sicherheitshinweise für
den betreiber
• ein evtl. vorhandener Berüh-
rungsschutz vor sich bewe-
genden Teilen darf bei der
sich in Betrieb befindlichen
Anlage weder entfernt noch
außer Funktion gesetzt wer-
den.
• sollten durch ein Leck Flüs-
sigkeiten austreten, so sind
diese so aufzufangen oder
abzuleiten, dass keine Ge-
fährdungen für Personen oder
die Umwelt entstehen kön-
nen.
bedienungsanleitung HEP Optimo S
6

• Gefährdungen durch elektri-
sche Energie müssen
ausgeschlossen werden.
Hierzu sind z. B. die Vor-
schriften des VDE
und der lokalen
Energieversorgungs-
unternehmen zu beachten.
• Sollten an der Anlage Gefah-
ren durch heiße oder kalte
Teile auftreten, so müssen
diese mit einem Berührungs-
schutz versehen werden.
• Leicht entzündliche Stoe
sind vom Produkt fernzuhal-
ten.
2.7 sicherheitshinweise
für montage und wartungs-
arbeiten
Der Betreiber der Anlage ist
dafür verantwortlich, dass alle
Montage- oder Wartungsar-
beiten von qualifiziertem Fach-
personal vorgenommen
werden. Sie müssen sich vor-
her anhand der Bedienungsan-
leitung mit dem Produkt
vertraut gemacht haben. Ar-
beiten an der Pumpe sind
grundsätzlich nur im Stillstand
der Anlage zulässig.
Es muss eine sichere Trennung
vom Stromnetz erfolgen.
Hierzu den Gerätestecker ab-
ziehen. Vorgeschriebene Vor-
gehensweisen zum Stillsetzen
sind gegebenenfalls aus der
Betriebsanleitung zu entneh-
men. Nach Beendigung der Ar-
beiten sind alle
Schutzeinrichtungen, wie zum
Beispiel ein Berührungsschutz
wieder vorschriftsmäßig anzu-
bringen.
2.8 eigenmächtiger umbau
und ersatzteilherstellung
Veränderungen oder Umbau
des Produktes sind nur in vor-
heriger Absprache mit dem
Hersteller zulässig. Für Repara-
turen sind nur Originalersatz-
teile zulässig. Es darf nur vom
Hersteller zugelassenes Zube-
hör verwendet werden. Wer-
den andere Teile verwendet, so
ist eine Haftung des Herstel-
7
bedienungsanleitungHEP Optimo S

lers für die daraus entstehen-
den Folgen ausgeschlossen.
2.9 unzulässige
betriebsweisen
Wird die Pumpe vom Netz ge-
trennt, muss vor Wiederein-
schalten eine Wartezeit von
mindestens 1 Minute eingehal-
ten werden. Die Einschalt-
strombegrenzung der Pumpe
ist sonst wirkungslos und es
kann zu Funktionsstörungen,
oder Beschädigungen eines
evtl. angeschlossenen Hei-
zungsreglers kommen.
Die Betriebssicherheit der
Pumpe ist nur bei
bestimmungsgemäßer Ver-
wendung gewährleistet.
Punkt 4 dieser Betriebsanlei-
tung ist hierbei zu
beachten. Die in den techni-
schen Daten angegebenen
Grenzwerte sind un-
bedingt einzuhalten.
3transport und
lagerung
Das Produkt ist sofort nach Erhalt auf etwaige
Transportschäden hin zu untersuchen. Sollten
Transportschäden festgestellt werden, so sind
diese beim Spediteur geltend zu machen.
Unsachgemäßer Transport und unsachge-
mäße Lagerung können zu Personenschäden
oder zu Schäden am Produkt führen.
• Bei Lagerung und Transport ist das Produkt
vor Frost, Feuchtigkeit und
Beschädigungen zu schützen.
• Die Pumpe niemals an Anschlusskabel oder
Klemmkasten tragen, sondern
nur am Pumpengehäuse.
• Sollte die Verpackung durch
Feuchtigkeit aufgeweicht wor-
den sein, kann
ein Herausfallen der Pumpe zu
ernsten Verletzungen führen.
bedienungsanleitung HEP Optimo S
8

4bestimmungsgemäße
verwendung
Diese Brauchwasserpumpe wird zur Zirkulation
von Warmwasser in Ein- und Zweifamilienhäu-
sern mit einer Leitungslange bis zu 50m einge-
setzt.
Durch die Zirkulationspumpe wird erreicht,
dass an der Verbrauchsstelle warmes Wasser
ohne Zeitverzögerung zur Verfügung steht,
wenn es benötigt wird.
Die Pumpe kann das warme
Wasser den ganzen Tag
Temperaturgesteuert zur
Verfügung stellen, oder für
einstellbare Zeiträume.
5 angaben über das
erzeugnis
5.1 technische daten hep optimo S
Maximale Förderhöhe 1,4 m
Maximaler Durchfluss 650 l/h
Leistungsaufnahme P1 (W) 2,5 – 7,0
Versorgungsspannung 230V AC
(187-253
VAC) 50Hz
(60Hz)
Emissions- Schalldruckpegel LB 40dBA,
Prüfverfah-
ren
GB29529
Schutzart IP44
Betriebs Umgebungstemperatur 0 bis 40 °C
Medientemperatur +5 bis 65 °C
Systemdruck Max. 10 bar
(1 MPa)
Kennlinie HEP Optimo S
H
(m)
1,2
1,1
1,0
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
0
0 100 200 300 400 500 600 l/h
9
bedienungsanleitungHEP Optimo S

Minimaler Einlaufwasserdruck 0,005 MPa
Zugelassene Fördermedien sauberes
Trinkwasser
bis < 20° dH
partikelfrei,
faserfrei und
pH-neutral
Abmessungen 81 mm x 81
mm x 131
mm
(L x B x H)
Gewicht 1,2 kg
Anschlüsse IG ½"
Vorsicht!
Unzulässige Fördermedien
können die Pumpe zerstören,
sowie Personenschäden hervorrufen.
Unbedingt Herstellerangaben und
Sicherheitsdatenblätter berücksichtigen!
5.2 lieferumfang
• Original Einbau- und Betriebsanleitung
• Pumpe
• 2 Flachdichtungen
• Pumpenstecker
• Isolierung
6 beschreibung der
pumpe
In einem durchschnittlichen Haushalt werden
10 bis 20% des Stromverbrauchs durch her-
kömmliche Standardpumpen verursacht. Durch
den Einsatz der go.future Z+ kann der Energie-
verbrauch gegenüber einer herkömmlichen
Umwälzpumpe bis ca. 80% gesenkt werden.
Die hydraulische Leistung konnte gegenüber
den Standardpumpen nahezu gleichgehalten
werden.
Hinweis
bedienungsanleitung HEP Optimo S
10

7 Bedienung
Betriebsartarten der Pumpe
Die Pumpe hat drei unterschiedliche
Betriebsarten.
1. Temperatur Steuerung ohne Zeitschaltfunk-
tion
2. Timer Modus (Temperatursteuerung mit ein-
stellbarer Zeitschaltfunktion)
3. Smart-Modus (Temperatursteuerung mit
voreingestellten Timerwerten)
7.1 temperatur steuerung ohne zeitschalt
Funktion
Nach dem Einschalten leuchtet das „Mode“
Symbol unten links im Display. Die Pumpe läuft
in dieser Betriebsart 24 Stunden am Tag. Wenn
die Temperatur des Wassers in der Rohrleitung
niedriger ist als die eingestellte Starttempera-
tur, wird die Pumpe eingeschaltet, bis die Tem-
peratur des Wassers in der Rohrleitung die
eingestellte Stopptemperatur erreicht.
Drücken Sie die linke Menütaste " ", um in
den Auswahlmodus zu gelangen, im unteren
Teil des Displays blinkt zur Anzeige des aktuel-
len Standardmodus "Mode", drücken Sie die
Taste "OK", um direkt in den Temperatursteuer-
modus zu gelangen. Wenn das Wort "Mode"
aufhört zu blinken und permanent leuchtet, ist
die Einstellung abgeschlossen. Der Temperatur-
bereich kann wie in Kapitel 7.4 beschrieben ver-
ändert werden.

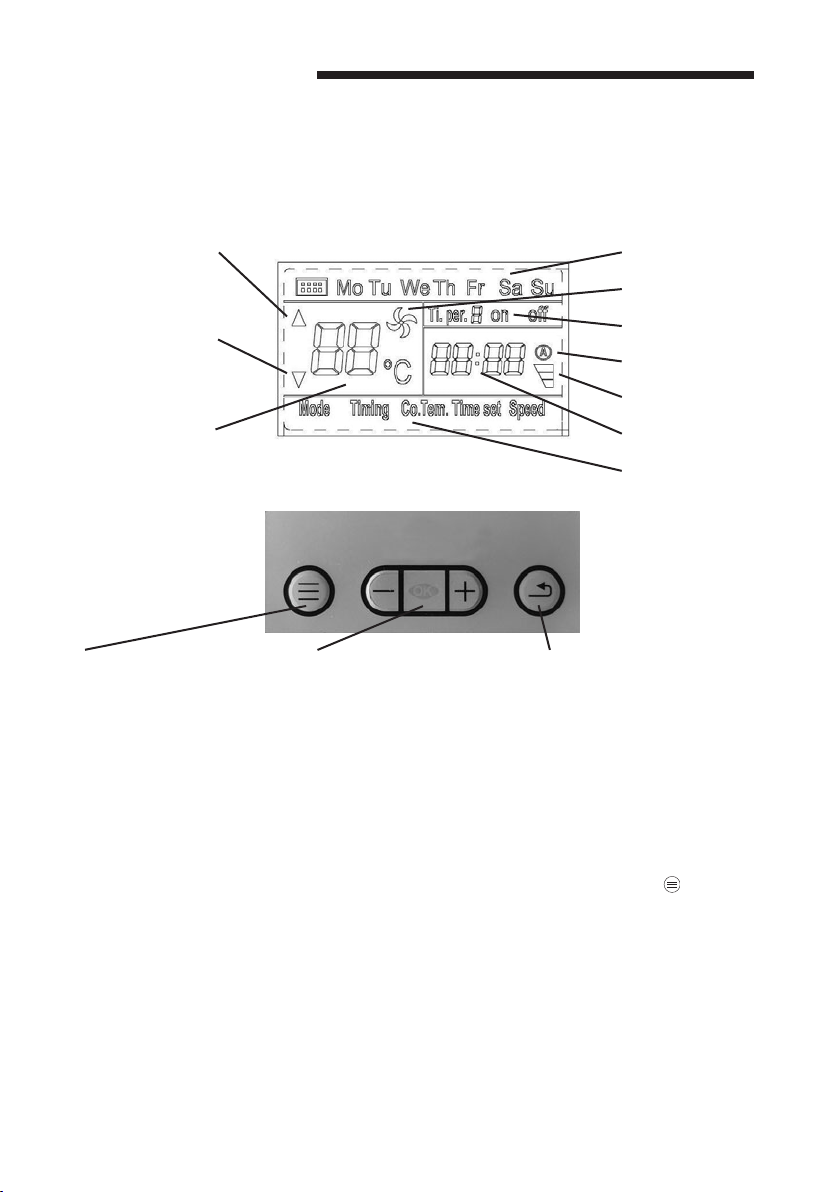

Wochentage
Motor an/aus
Timer
Smart Modus
Leistungsstufe
Uhrzeit
Menüpunkte
Max. Temperatur
Min. Temperatur
Fühlertemperatur
Menütaste Verstellen und Bestätigen der
Einstellungen
Schritt zurück
11
bedienungsanleitungHEP Optimo S

7.2 timer modus (temperatursteuerung mit
einstellbarer zeitschaltfunktion)
Wenn der Timer Modus eingeschaltet ist,
leuchtet das „Timer“-Symbol. Für jeden Tag der
Woche sind drei Ein- und Ausschaltzeiten ein-
stellbar. Die Pumpe wird zur eingestellten Zeit
eingeschaltet, wenn die Temperatur des Lei-
tungswassers niedriger als die eingestellte
Starttemperatur ist, und läuft bis die Tempera-
tur des Leitungswassers die eingestellte Stopp-
temperatur erreicht. Zum Einstellen der
Zeiträume ist folgendermaßen vorzugehen:
Drücken Sie die linke Menütaste " ", um in
den Auswahlmodus zu gelangen, drücken Sie
die "+" "-"-Taste, um in den Timer Modus zu
gelangen (es wird dann "Timing" angezeigt).
Drücken Sie die OK-Taste. Das Timer Symbol
hört auf zu blinken und der Wochentag blinkt.
Wählen sie mit den "+" "-"- Tasten den Wo-
chentag aus, für den Sie Zeiten einstellen
möchten. Bestätigen Sie diesen mit OK. Hinter
„Ti per“ blinkt die Zahl „1“. Dies ist der erste
Programmplatz für den Zeiten eingestellt wer-
den können. Sie können jetzt durch Drücken der
"+" "-"-Tasten noch zwei weiter Programm-
plätze auswählen. Bestätigen Sie den Pro-
grammplatz den Sie ändern möchten mit OK.
Stellen Sie nun mit den "+" "-"-Tasten die Stun-
den für die Einschaltzeit ein. Betätigen sie dies
mit OK. Jetzt blinken die Minuten und können
verändert werden. Mit „OK“ bestätigen. Jetzt
blinken die Stunden für die Ausschaltzeit. Nach
dem Einstellen bestätigen Sie wieder mit „OK“.
Nun können Sie die Minuten für die Ausschalt-
zeit einstellen. Wieder mit „OK“ bestätigen.
Nun blinkt wieder der Wochentag und Sie kön-
nen die Einstellungen für die anderen Wochen-
tage vornehmen. Nach ca. 10 Sekunden ohne
Tastendruck werden die Einstellungen über-
nommen. Die Pumpe schaltet automatisch in
den Normalbetrieb um und arbeitet jetzt mit
den eingestellten Zeiten. Sie können die Zeiten
jederzeit wieder wie beschrieben verändern.
7.3 smart modus
Halten Sie die Menütaste " " 3 Sekunden
lang gedrückt, um den Smart-Modus einzu-
schalten. Nach dem Einschalten leuchtet das
Automatiksymbol (Ⓐ) auf, und die Pumpe läuft
standardmäßig im eingestellten Temperaturbe-
reich während dreier Perioden: 6:00-9:00,
11:00-13:00, 21:00-23:00. Wenn die Tempera-
tur des Leitungswassers niedriger ist als die
eingestellte Starttemperatur, wird die elektri-
sche Pumpe eingeschaltet und läuft bis die
Temperatur des Leitungswassers die einge-
stellte Stopptemperatur erreicht hat. Die Zeit-
einstellung kann angepasst werden. Gehen Sie
hierzu folgendermaßen vor:
Drücken Sie im eingeschalteten Smartmodus
(Das (Ⓐ) Symbol leuchtet) die linke Menütaste
" ", um in den Auswahlmodus zu gelangen,
drücken Sie die "+" "-"-Taste, um in den Timer
Modus zu gelangen (es wird dann "Timing" an-
gezeigt). Drücken Sie die OK-Taste. Das Timer
Symbol hört auf zu blinken und der Wochentag
blinkt. Wahlen sie mit den "+" "-"- Tasten den
Wochentag aus, für den Sie Zeiten einstellen
möchten. Bestätigen Sie diesen mit OK. Hinter
„Ti per“ blinkt die Zahl „1“. Dies ist der erste
Programmplatz für den Zeiten eingestellt wer-
den können. Sie können jetzt durch Drücken der
"+" "-"-Tasten noch zwei weitere Programm-
plätze auswählen. Bestätigen Sie den Pro-
grammplatz den Sie ändern möchten mit OK.
Stellen Sie nun mit den "+" "-"-Tasten die Stun-
den fur die Einschaltzeit ein. Betatigen sie dies
mit OK. Jetzt blinken die Minuten und konnen
verandert werden. Mit „OK“ bestatigen. Jetzt
blinken die Stunden fur die Ausschaltzeit. Nach
dem Einstellen bestatigen Sie wieder mit „OK“.
bedienungsanleitung HEP Optimo S
12

Nun konnen Sie die Minuten fur die Ausschalt-
zeit einstellen. Wieder mit „OK“ bestatigen.
Nun blinkt wieder der Wochentag und Sie kon-
nen die Einstellungen fur die anderen Wochen-
tage vornehmen. Nach ca. 10 Sekunden ohne
Tastendruck werden die Einstellungen uber-
nommen. Die Pumpe schaltet automatisch in
den Normalbetrieb um und arbeitet jetzt mit
den eingestellten Zeiten. Sie konnen die Zeiten
jederzeit wieder wie beschrieben verandern.
Um den Smart Modus zu verlassen drücken Sie
die Menütaste " " erneut für 3 Sekunden.
Hierdurch wechselt die Pumpe vom Smart
Modus in den Timer Modus.
7.4 temperatur einstellung
Die Stopptemperatur und die Starttemperatur
der Pumpe kann verändert werden. Die Stopp-
temperatur ist mindestens 2 °C höher als die
Starttemperatur, und der Temperatureinstellbe-
reich beträgt 20 - 60 °C.
Einstellung Starttemperatur, Stopptemperatur:
Drücken Sie die Menütaste " " unten links,
um in den Auswahlmodus zu gelangen. Drü-
cken Sie dann die "+" "-"-Tasten bis „Co.Tem“
angezeigt wird, danach drücken Sie "OK", um in
den Temperatureinstellmodus zu gelangen. Im
Temperatureinstellmodus können sie durch
Drücken der Taste "OK " zwischen der Start-
und Stopptemperatur umschalten.
Drücken der "+" "-"-Tasten verändert die Start-
oder Stopptemperatur, dieses Symbol " " be-
deutet, dass die Starttemperatur eingestellt
wird, wenn dieses Symbol " " anzeigt wird, be-
deutet dies, dass die Stopptemperatur einge-
stellt wird.
Nach einer Wartezeit von ca. 7 Sekunden
schaltet die Pumpe in den Normalbetrieb um
und die Pumpe arbeitet im eingestellten Tem-
peraturbereich.
7.5 zeiteinstellung
Drücken Sie die Menütaste " " unten links,
um in den Auswahlmodus zu gelangen, drücken
Sie die "+" "-"-Taste bis zum Menüpunkt "Time
Set", drücken Sie dann die "OK"-Taste, um zur
Zeiteinstellung zu gelangen. Zunächst blinkt im
Display die Anzeige für einen Wochentag, drü-
cken Sie die "+" "-"-Taste zum Einstellen des
Wochentages für den die Einstellungen vorge-
nommen werden sollen. Drücken Sie die "OK"-
Taste, um die Wochentag festzulegen. Drücken
Sie die "+" "-"-Tasten, um die aktuelle Stunde
einzustellen. Weiter mit der "OK"-Taste. Drü-
cken Sie die "+""-"-Tasten um die aktuelle Mi-
nute einzustellen. Weiter mit der "OK"-Taste.
"Time set" blinkt und nach ca. 10 Sekunden
schaltet die Pumpe in den Normalbetrieb um.
Die aktuelle Zeit ist jetzt eingestellt.
13
bedienungsanleitungHEP Optimo S

7.6 einstellung der drehzahlstufe
Die Pumpe verfügt über drei Leistungsstufen.
Die eingestellte Stufe wird im Display durch
diese drei Balken angezeigt.
Je mehr Balken angezeigt werden umso höher
ist die eingestellte Leistung
Stufe 1 entspricht 80% Drehzahl
Stufe 2 entspricht 90% Drehzahl
Stufe 3 entspricht der vollen Drehzahl
Einstellung der Drehzahlsteuerung:
Drücken Sie die Menütaste " " unten links,
um in den Auswahlmodus zu gelangen, drücken
Sie die "+" "-"-Taste bis der Menüpunkt "Speed"
angezeigt wird. Drücken Sie die " OK"-Taste,
um in die Stufeneinstellung zu gelangen, drü-
cken Sie die "+" "-"-Taste für die Stufeneinstel-
lung.
Drücken Sie Abschließend auf die OK Taste.
"Speed" blinkt und nach ca. 10 Sekunden schal-
tet die Pumpe in den Normalbetrieb um. Die
gewünschte Stufe ist jetzt eingestellt.
8montage
Der Einbau der Zirkulationspumpe erfolgt in der
Leitung, in der Regel direkt vor dem Brauchwas-
serspeicher und zwar so, dass das Wasser von
der letzten Zapfstelle über die Zirkulationslei-
tung in den Speicher zurückgepumpt wird.
Druckseitig ( Primarseitig ) der Pumpe muss
ein Ruckschlagventil eingebaut werden, wel-
ches verhindert, dass die Pumpe beim Önen
des Zapfhahnes rückwärts durchströmt wird.
An der Saugseite (sekundarseitig) der Pumpe
wird zur Vereinfachung der Wartung eine Ab-
sperrarmatur eingebaut. Spannungsfreie Mon-
tage mit waagerecht liegendem Pumpenmotor
durchführen (Richtungspfeil auf dem Pumpen-
gehäuse zeigt die Flussrichtung an) Bei Wär-
medämmarbeiten darauf achten, dass der
Pumpenmotor und das Elektronikgehäuse nicht
gedämmt werden. Der Temperaturfühler ist an
der Rücklaufleitung (Zirkulationsleitung)anzu-
bringen.
Spannungsfreie Montage mit waagerecht lie-
gendem Pumpenmotor durchfuhren (Rich-
tungspfeil auf dem Pumpengehäuse zeigt die
Flussrichtung an) (Fig.1). Bei Wärmedammar-
beiten darauf achten, dass der Pumpenmotor
und das Elektronikgehäuse nicht gedämmt wer-
den.
Zulässige Einbaulagen beachten:

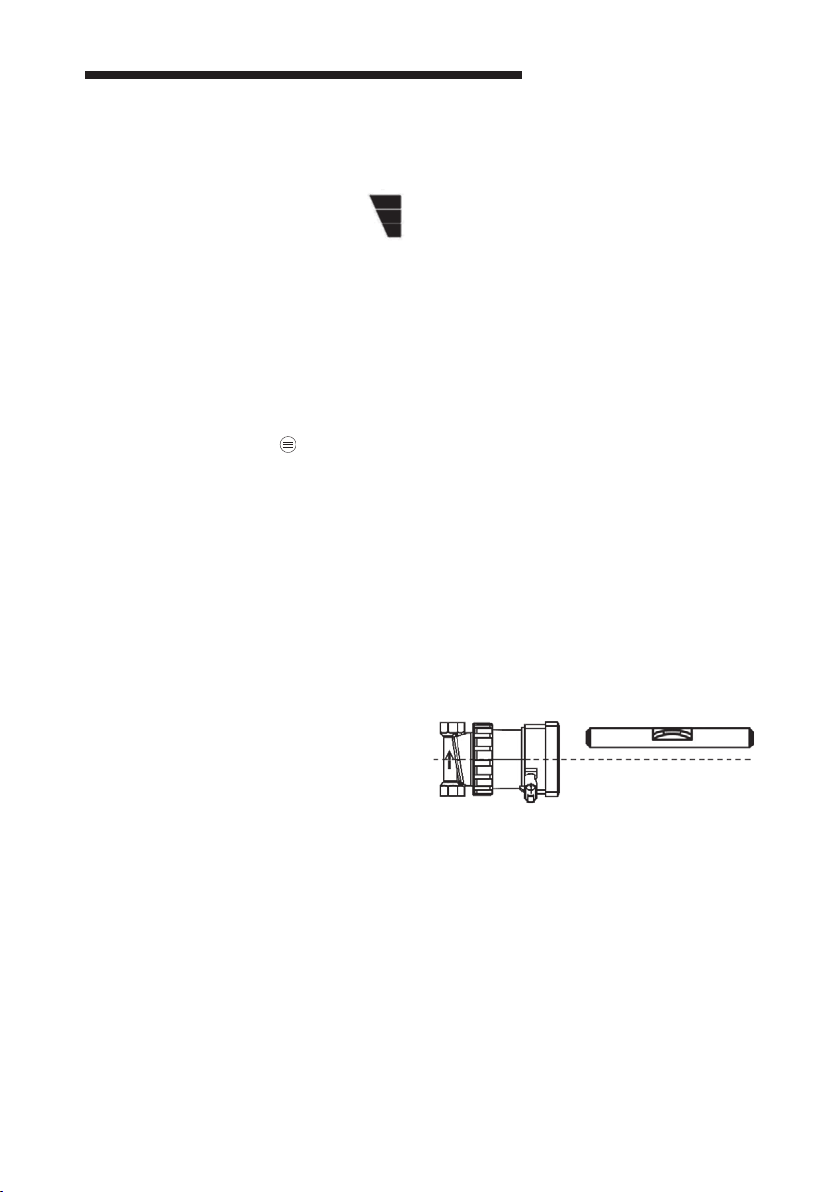

Fig. 1
bedienungsanleitung HEP Optimo S
14

9 elektrischer anschluss
Achtung Lebensgefahr!
Unsachgemäße Installation und
unsachgemäßer elektrischer
Anschluss können lebensgefährlich sein. Ge-
fährdungen durch elektrische Energie
sind auszuschließen.
•Installation und elektrischen Anschluss nur
durch Fachpersonal und gemäß
der geltenden Vorschriften (z.B. IEC,VDE
usw.) durchführen lassen!
•Stromart und Spannung müssen den Anga-
ben des ypenschildes entsprechen.
•Vorschriften der lokalen Energieversorger
beachten!
•Unfallverhütungsvorschriften beachten!
•Niemals am Netzkabel ziehen
•Kabel nicht knicken
•Keine Gegenstände auf das Kabel stellen
•Bei Einsatz der Pumpe in Anlagen mit Tem-
peraturen über 90°C muss eine
entsprechend wärmebeständige Anschluss-
leitung verwendet werden.
•Bei der Installation entstehen Gefährdungen
durch scharfe Kanten oder Grate.
•Pumpe niemals durch Tragen am Netzkabel
transportieren.
•Es besteht Verletzungsgefahr durch Herab-
fallen der Pumpe.
15
bedienungsanleitungHEP Optimo S

9.1 Montage des Netzsteckers
Schließen Sie das Netzkabel wie dargestellt an
die Pumpe an. Vorsicht Netzspannung! Unbe-
dingt die erforderlichen Schutz- Maßnahmen,
VDE-Vorschriften und örtlichen Bestimmungen
beachten. Der Leiterquerschnitt darf nicht klei-
ner als 0,75 mm2sein. Bei Verwendung von
feindrähtigen Leitungen sind Aderendhülsen zu
benutzen.
10 anlage füllen und
entlüften
Vor Inbetriebnahme der Pumpe ist die Anlage
gründlich zu spülen, damit keine Verunreini-
gungen oder Fremdkörper in der Anlage ver-
bleiben. Anlage sachgerecht
füllen und entlüften. Eine un-
vollständige Entlüftung führt zu Geräuschent-
wicklung in der Pumpe und Anlage.
Warnung! Verbrennungsgefahr!
Je nach Betriebszustand der
Anlage kann die gesamte
Pumpe sehr heiß werden.
Überwurfmutter mit 30 Nm Drehmoment fest-
ziehen.
Filterschlüssel verwenden.
18
6
13 (2x)
PE NL
2
1
Click
Click
2
34
Hinweis
bedienungsanleitung HEP Optimo S
16

11 wartung/service
Die Pumpe ist nahezu wartungsfrei. Wenn die
Pumpe längere Zeit nicht in Betrieb war, oder
das System stark verschmutzt ist, kann der
Rotor blockieren. Dies wird durch blinken der
oberen LED angezeigt.
Durch Abnehmen des Pumpenkopfs (Über-
wurfmutter lösen und Pumpenkopf abnehmen)
ist das Laufrad zugänglich und kann abgenom-
men werden. Damit kann eine Blockade gelöst
und/oder die Pumpe gereinigt werden.
Überwurfmutter anschließend mit 30 Nm
Drehmoment festziehen.
Vor Wartungs- Reinigungs- und Reparaturar-
beiten Anlage spannungsfrei schalten und
gegen unbefugtes Wiedereinschalten sichern.
Bei hohen Wassertemperaturen und System-
drücken Pumpe vorher abkühlen lassen. Es be-
steht Verbrühungsgefahr!
1. Pumpenkopf
2. Stützsäule
3. O-Ring Dichtung
4. Drucklagergehäuse
5. Keramikwelle
6. Welle
7. Laufrad
8. Abschirmhülse
9. Kunststodichtung Motor
10. Dichtungsringe
11. Sicherungsring
12. Gehäuse für Elektronik
12345678910 11 12
17
bedienungsanleitungHEP Optimo S

12 störungen, ursachen
und beseitigungen
Wartungsarbeiten oder Reparaturversuche dür-
fen nur von Fachpersonal unternommen wer-
den. Vor Wartungs-, Reinigungs- und Repara-
turarbeiten Anlage spannungsfrei schalten und
gegen unbefugtes Wiedereinschalten sichern.
Bei hohen Wassertemperaturen und System-
drücken Pumpe vorher abkühlen lassen. Es be-
steht Verbrühungsgefahr!
Fehlerbild oder
Codeanzeige der Pumpe
Pumpe fordert nicht;
Anzeige leuchtet nicht
Pumpe lauft; fordert aber
kein Wasser
Geräusche in der Anlage
E1
E2
E3, E4, E5
E6
E7
E9
Ea
Eb
mögliche Ursache
Fehler in der
Spannungsversorgung
Luft in der Anlage
Schieber geschlossen
Luft im System
Pumpenleistung zu hoch
Kurzschluss
Temperatursensor
Temperatursensor nicht
angeschlossen
Elektronikfehler
Rotorblockierung
Elektronikfehler
Überspannungsschutz
Unterspannungsschutz
Elektronikfehler
Abhilfe
Netzspannung an der Pumpe überprüfen.
Gegebenenfalls Schutzschalter wieder einschalten.
Reset durchführen*
Besteht der Fehler weiterhin muss die Pumpe
ersetzt werden.
Anlage entlüften (siehe Kapitel 10 in der Anleitung)
Absperrschieber önen
Anlage entlüften (siehe Kapitel 10 in der Anleitung)
Pumpeneinstellungen überprüfen
Bei einem Kurzschluss im Temperatursensor meldet
die Pumpe einen Fehler und stellt den Betrieb ein. In-
nerhalb von 10s nach der Fehlerbehebung wird der
Normalbetrieb wieder aufgenommen.
Wenn der Temperatursensor nicht angeschlossen ist,
meldet die Pumpe einen Fehler und stellt den Betrieb
ein. Innerhalb von 10s nach der Fehlerbehebung wird
der Normalbetrieb wieder aufgenommen.
Reset durchführen* Besteht der Fehler weiterhin muss
die Pumpe ersetzt werden.
Wenn die Pumpe blockiert ist, wird der Motor ge-
stoppt, um weitere Schäden zu verhindern. Nach 5
aufeinanderfolgenden Startversuchen stoppt die
Pumpe und der Fehler wird angezeigt. Wartung
durchführen (siehe Kapitel 11 in der Anleitung).
Besteht der Fehler weiterhin muss die Pumpe ersetzt
werden.
Reset durchführen* Besteht der Fehler weiterhin muss
die Pumpe ersetzt werden.
Wenn die Versorgungsspannung höher als 253 V ist,
stoppt der Motor und es wird der Fehler angezeigt. Ist
die Netzspannung wieder normal, schaltet die Pumpe
nach max. 10 s wieder in den Normalbetrieb zurück.
Wenn die Versorgungsspannung niedriger als 187 V
ist, stoppt der Motor und es wird der Fehler ange-
zeigt. Ist die Netzspannung wieder normal, schaltet
die Pumpe nach max. 10 s wieder in den Normalbe-
trieb zurück.
Reset durchführen* Besteht der Fehler weiterhin muss
die Pumpe ersetzt werden.
bedienungsanleitung HEP Optimo S
18

* Reset durchführen:
Drücken Sie die Plus- und Minustaste gleichzeitig
für 5s, um die Werkseinstellungen wiederherzu-
stellen. Die Uhr wird auf Dienstag 8:00 Uhr zu-
rückgestellt.
Besondere Betriebszustände
1. Limit für Dauerbetrieb
Die maximale Laufzeit der Pumpe beträgt je-
weils 30min, danach geht sie in einen 5minüti-
gen Ruhezustand über. Wenn die
Startbedingungen (Temperatur, Timer „on“) er-
füllt sind läuft sie danach wieder an.
2. Frostschutz
Wenn die Wassertemperatur niedriger als 5
Grad ist, wird der Wasserstrom in Umlauf ge-
bracht, um sicherzustellen, dass die Rohrleitung
nicht einfriert. In diesem Fall läuft die Pumpe 5
Minuten lang mit niedriger Geschwindigkeit.
Sobald 10°C an der Zirkulationsleitung erreicht
sind, wird die Frostschutzfunktion gestoppt.
3. Entkalkungsschutz
Wenn der Motor länger als 24h nicht in Betrieb
war, wird er 10 Sekunden lang mit der niedrigs-
ten Drehzahl betrieben. Hierdurch wird sicher-
gestellt, dass der Pumpenrotor nicht durch
Kalkansammlungen blockiert.
13entsorgung
Die Pumpe sowie deren Einzelteile gehören
nicht in den Hausmüll sondern müssen umwelt-
gerecht entsorgt werden! Nehmen Sie hierfür
bitte die öentlichen oder privaten
Entsorgungsgesellschaften in Anspruch.
Im Downloadbereich unserer Homepage
befindet sich eine Auflistung der in unseren
Produkten verwendeten Materialien.
armstrongfluidtechnology.com
Hinweis
19
bedienungsanleitungHEP Optimo S

table of contents
1 Declaration of Conformity ................................................................................................................21
2 Safety Instructions............................................................................................................................22
2.1 General...............................................................................................................................................................22
2.2 Identification of symbols in the operating instructions..........................................................................22
2.3 Personnel qualification ...................................................................................................................................23
2.4 Danger of not observing safety instructions.............................................................................................24
2.5 Safety-conscious work ...................................................................................................................................24
2.6 Safety instructions for the operator............................................................................................................24
2.7 Safety instructions for installation and maintenance work ...................................................................25
2.8 Unauthorised conversion and production of spare parts.......................................................................25
2.9 Unpermitted operation ..................................................................................................................................26
3 Transport and Storage......................................................................................................................26
4 Intended Use......................................................................................................................................27
5 Information About the Product........................................................................................................27
5.1 Technical data HEP Optimo S.......................................................................................................................27
5.2 Scope of delivery .............................................................................................................................................28
6 Description of the Pump...................................................................................................................28
7 Pump Settings and Output ..............................................................................................................29
7.1 Temperature control without time switch function.................................................................................29
7.2 Timer mode (temperature control with adjustable timer function) ...................................................30
7.3 Smart mode ......................................................................................................................................................30
7.4 Temperature setting .......................................................................................................................................30
7.5 Time setting.......................................................................................................................................................31
7.6 Setting the speed level....................................................................................................................................31
8 Installation .........................................................................................................................................32
9 Electrical Connection ........................................................................................................................33
9.1 Assembling the power plug..........................................................................................................................34
10 Filling and Venting the System........................................................................................................34
11 Service and Maintenance .................................................................................................................35
12 Faults, Causes and Remedies...........................................................................................................35
13 Disposal..............................................................................................................................................37
operating instruction HEP Optimo S
20
