S100 FM KAYNAK DUMANI FİLTRE MODÜLÜ KULLANIM KLAVUZU
S100 FM Kaynak Dumanı Filtre Modülü Kullanım Kılavuzu satın almış olduğunuz
ürünün montaj, çalıştırma ve bakım konularını açıklar. Ürünü kullanmaya başlamadan
önce “Kullanıcı Kılavuzu”nu dikkatle okuyunuz. Bu sayede ürünün hatalı kullanımı ve
hatalı kullanım neticesinde oluşabilecek zararlar önlenmiş olacaktır.
Kullanım kılavuzunda cevabını bulamadığınız sorularınız için ASKAYNAK ‘a danışınız.
Bu güvenlik uyarı işareti, kullanım kılavuzu boyunca operatör
ve çevresi için potansiyel tehlikeleri ve kaza olasılıklarını
anlatmaktadır.
Olası kazaları engellemek için bu sembolle anlatılan bütün
güvenlik önemlerine uyun.
Bu güvenlik uyarı işareti, kullanım kılavuzu boyunca elektrik
gerilimine bağlı tehlikeleri anlatmaktadır.
Olası kazaları engellemek için bu sembolle anlatılan bütün
güvenlik önemlerine uyun.
İMALATÇI
Kaynak Tekniği Sanayi ve Ticaret A.Ş.
TOSB Otomotiv Yan Sanayi İhtisas Organize Sanayi Bölgesi
2. Cadde, No: 5, Şekerpınar 41420 Çayırova, KOCAELİ
Tel: [phone] Faks: (0262) 679 77 00
www.askaynak.com.tr
ASKAYNAK CleanArc
®
S100 FM Kaynak Dumanı Filtre Modülü
KAYNAK TEKNİĞİ SANAYİ ve TİCARET A.Ş. tarafından
TÜRKİYE’de ürettirilmiştir.
KULLANIM
KILAVUZU

3
İçindekiler
Giriş
AB Direktierine Uygunluk .......................................................... 4
Kullanım Alanları .......................................................................... 4
Çalışma Koşulları ......................................................................... 5
Garanti ......................................................................................... 5
S100 FM Filtre Modülü Genel Görünüm ve Tasarım ................... 6
S100 FM Filtre Modülü Teknik Özellikler ..................................... 7
Güvenlik
Genel Güvenlik Talimatları ........................................................... 8
Taşıma, Konumlandırma ve Sabitleme ....................................... 8
Geçici Depolama ......................................................................... 9
Toz Emisyon Güvenlik Talimatları ................................................ 9
Yangın Güvenlik Talimatları .......................................................... 9
İkaz ve Güvenlik Etiketleri ve Anlamları ....................................... 9
Çalıştırma
Makine Genel Çalışma Prensibi ................................................ 10
S100 FM Filtre Modülünün Duvara Bağlanması ....................... 11
S100 Deşarj Fanının Bağlanması .............................................. 12
Bakım
Bakım Güvenliği Talimatları ....................................................... 13
Bakım Planı ................................................................................ 14
Sorun Belirleme ve Giderme ..................................................... 15
Filtre Elemanlarının Temizlenmesi ve Değiştirilmesi ................. 16
Toz Çekmecesinin Boşaltılması ................................................ 17
Ekler
Yedek Parça Listesi .................................................................... 18
Bakım Güncesi .......................................................................... 19
Teknik Servisler, Bağlantı Adresleri ................................ 20-25
CE Uygunluk Deklarasyonu .................................................... 26
KULLANIM
KILAVUZU

4
AB DİREKTİFLERİNE UYGUNLUK:
Kaynak Tekniği Sanayi ve Ticaret A.Ş., CleanArc®S100 Kaynak Dumanı Filtre
Modülünün aşağıda belirtilen direktif ve standartlara uygunluğunu taahhüt eder.
2006/42/AT Makina Emniyeti Yönetmeliği
2006/95/AT Düşük Gerilim Yönetmeliği
2004/108/AT Elektromanyetik Uyumluluk Yönetmeliği
TS EN ISO 15012 Kaynak ve ilgili işlemlerde sağlık ve emniyet- Hava
ltrasyonu ile ilgili teçhizat özellikleri
Tablo A1
KULLANIM ALANLARI:
S100 FM Filtre Modülü, kaynak işlemi sırasında açığa çıkarak havaya yayılan toz ve
partiküllerin toplanması ve havanının ltrelenmesinde kullanılır. Endüstriyel alanlarda
havanın içindeki toz ve partikül emisyonları farklı özelliklerde olabilir. Aşağıdaki tablo
kullanım alanlarını göstermektedir.
Emisyon Özellikleri Uygunluk
Kuru tozlar ve partiküller EVET
Patlayıcı veya yanıcı kuru tozlar ve partiküller
(Alüminyum ve diğer haf metaller, zımpara tozu, ahşap) HAYIR
Gaz, buhar, sıvı ve damla veya sis halinde sıvı bulunan gazlar HAYIR
Yağlı, nemli veya kimyasal olarak agresif toz ve partiküller HAYIR
Tablo A2
S100 FM Filtre Modülünün hava emişine; sigara, kıvılcım veya herhangi bir yanan
malzemenin girmesine KESİNLİKLE ENGEL OLUNMALIDIR. Aksi takdirde ltre
kabini içinde yangın ve patlama riski oluşabilir.
S100 FM Filtre Modülü, satınalma sözleşmesinde ifade edilen koşullar için üretilmiş
olup bu koşullarda çalıştırılmalıdır. Aynı ltre ünitesinin farklı tozların ltrasyonu
için kullanılması KESİNLİKLE YASAKTIR. Montaj, çalıştırma ve bakım üreticinin
tanımladığı şekilde yapılmalıdır.
Giriş - 1
KULLANIM
KILAVUZU

5
ÇALIŞMA KOŞULLARI:
1) S100 FM Filtre Modülü aksi satış sözleşmesinde belirtilmediği sürece iç ortamda
çalışmaya uygun olarak imal edilmiştir.
2) Çalışma sıcaklığı +5 ile +40°C’dir.
3) +5°C dereceden düşük sıcaklıklarda ltre ünitesi içinde oluşabilecek yoğuşma
donmaya bağlı tehlikeli kontrol panosu arızaları oluşabilir!
4) Çalışma ortam sıcaklığının +40°C dereceden büyük olacağı durumlarda standart
özellikteki ltre ünitesinin kullanılması sakıncalıdır!
GARANTİ:
S100 FM Filtre Modülü 2 yıl süre ile her türlü malzeme ve imalat hatalarına karşı sınırlı
ASKAYNAK garantisi altındadır.
ASKAYNAK garantisi, yıpranma, aşınma, kimyasal etkiler sonucunda oluşan
korozyon, patlama, yanma, kötü veya yetersiz bakım ve ürün için belirlenmiş kullanım
alanı dışındaki operasyonlar sonucunda oluşan hasarları kapsamaz.
Kullanım yeri özelliklerine bağlı olarak aşınma ve yıpranma süresi belirsiz aşağıdaki
malzeme ve parçalar garanti kapsamı dışındadır.
1) Filtre Elemanları
Özel hususlar, satınalma sözleşmesinde belirtildikleri şekilde geçerlidir.
Ürün son sevkiyat noktasına geldiğinde, taşıma sırasında zarar görüp görmediğini
kontrol edin!
Hasar görülmesi durumunda hasar bildirimini taşıyıcı rmaya yapın ve ASKAYNAK’a
hasarın boyutları ile ilgili bilgi verin! Hasarın boyutuna göre ünitenin operasyona
alınmasının tehlike yaratabileceğini unutmayın!
S100 FM Filtre Modülünün sipariş sözleşmesinde tanımlanan toz-partikül
emisyonundan farklı özelliklere sahip emisyonların ltre edilmesinde KESİNLİKLE
KULLANILAMAZ.
Üretici izni olmadan ltre ünitesinin unsurları ve çalışma şekli KESİNLİKLE
DEĞİŞTİRİLEMEZ.
Giriş - 2
KULLANIM
KILAVUZU

6
Giriş - 3

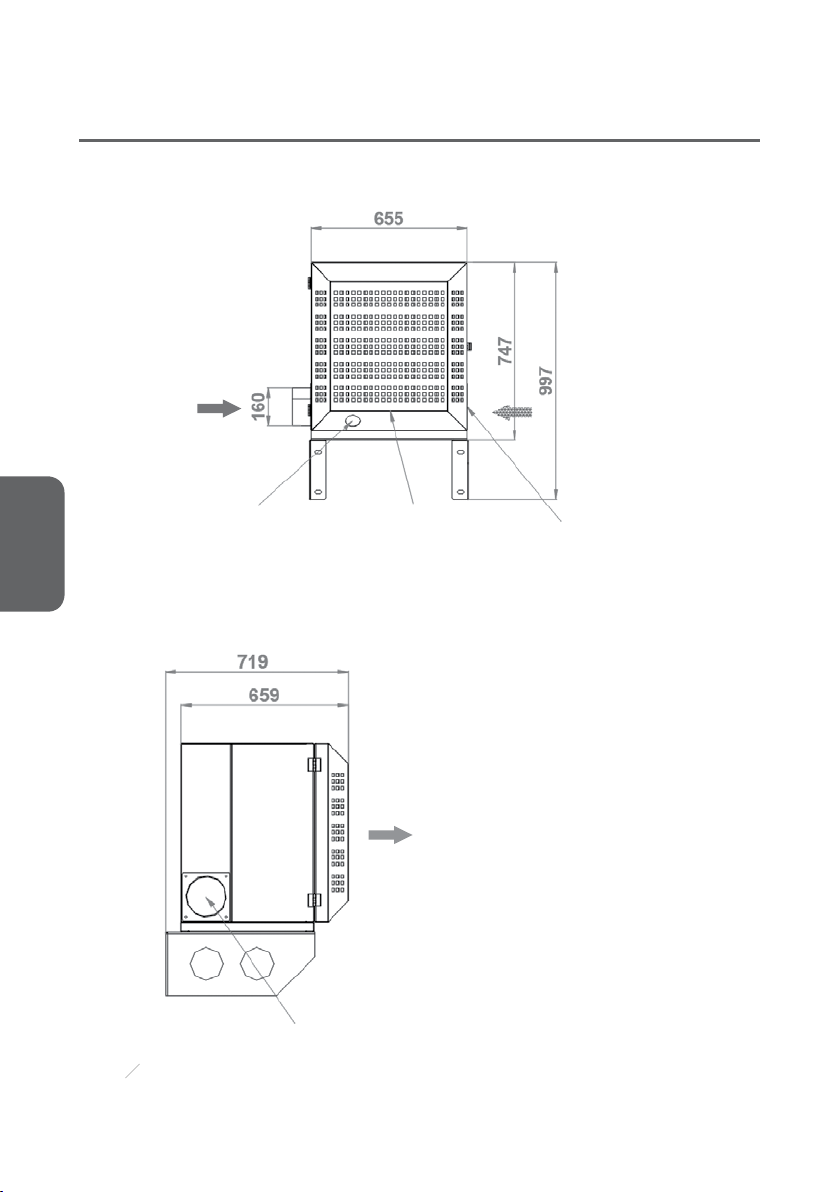

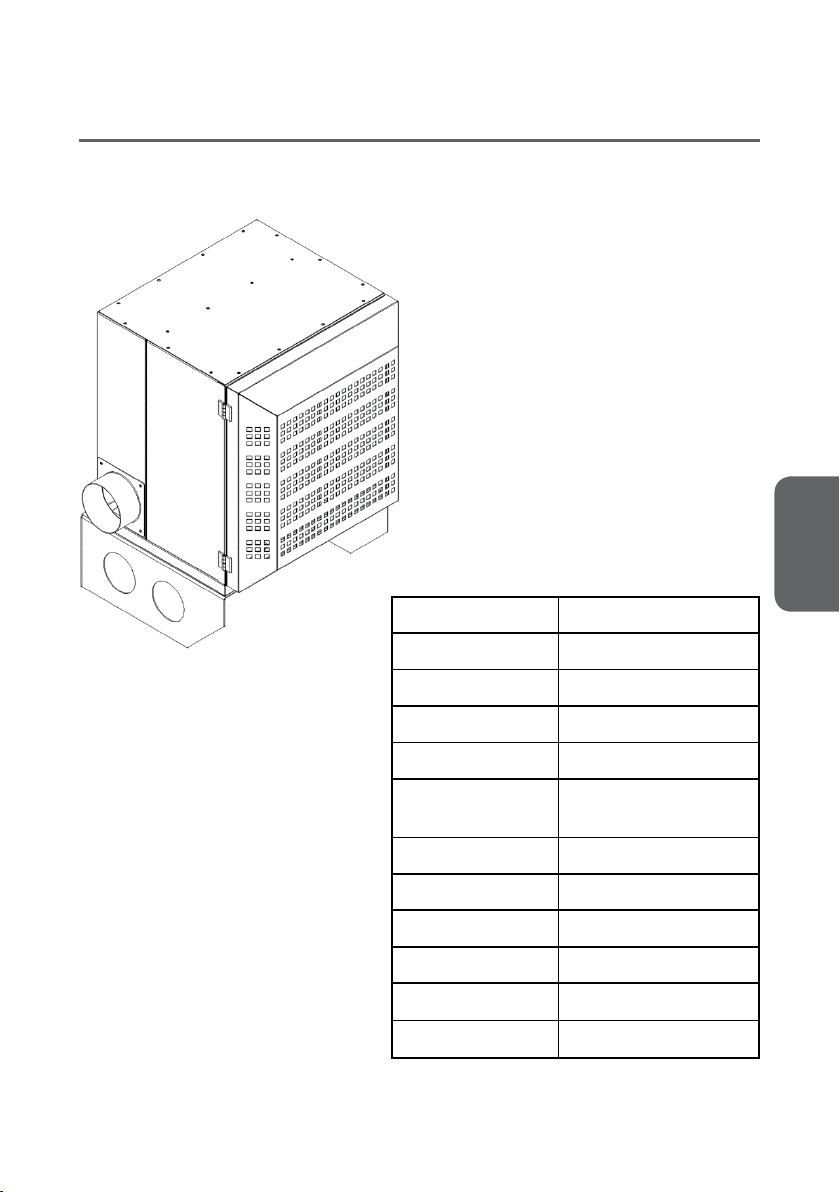

S100 FM FİLTRE MODÜLÜ GENEL GÖRÜNÜM VE TASARIM:
Temiz Hava Çıkışı
Filtre Değişim Servis
Kapağı
Temiz Hava Çıkışı
Filtre Değişim
Servis Kapağı
Filtre Kirlilik Seviyesi
Manometresi Kirli Hava Girişi (2)
Kirli Hava Girişi (1)
KULLANIM
KILAVUZU

7
Giriş - 4
S100 FM FİLTRE MODÜLÜ TEKNİK ÖZELLİKLER:
MODEL CleanArc®S100 FM
Maks. Kapasite 2600 m3/saat
Min. Kapasite 1300 m3/saat
Maks. Basınç 1500 Pa
Fan SF4000
Esnek Emiş Kolu Duvar Tipi
2 m, 3 m veya 4 m (ops.)
Filtre Tipi F9 (Opsiyonel H13)
Ağırlık 30 kg (suport hariç)
Filtre Yüzeyi 21 m2(Opsiyonel 23 m2)
Kıvılcım Tutucu Metal Mesh Ön Filtre
Toz Çekmecesi 5 litre
Ağırlık 68 kg (kol hariç)
Tablo A3
KULLANIM
KILAVUZU

8
Güvenlik - 1
GENEL GÜVENLİK TALİMATLARI:
1) Ürünü kullanmaya başlamadan önce kullanım kılavuzunu dikkatle okuyunuz!
2) Eğer cevabını bulamadığınız sorularınız varsa ürünle ilgili bir işlem yapmadan
mutlaka ASKAYNAK’a danışın!
3) S100 Filtre Modülü sadece Tablo A2’de öngörülen tozların ltrasyonu için
kullanılmalıdır.
4) Eğer prosesinizin emisyon karakteri konusunda bilgi sahibi değilseniz, ürünle
ilgili işlem yapmadan mutlaka ASKAYNAK’a danışın! Farklı tozlar ve emisyonlar
için aynı üniteyi kullanmayın!
5) Bu kullanım kılavuzunu her zaman güvenli ve operatörün kolayca ulaşabileceği
şekilde muhafaza edin ve gerekli olduğu her durumda başvurun!
6) S100 FM Filtre Modülü üstünde bulunan güvenlik etiketlerinin ünite üstünde ve
okunur vaziyette bulunduğundan emin olun! Eksik veya okunamaz vaziyette
bulunan etiketleri yenileri ile değiştirin! Etiket talepleriniz için ASKAYNAK’a danışın.
7) S100 FM Filtre Modülü ATEX veya NFPA standartları kapsamına giren patlayıcı
ortam gereksinimleri oluşturan yerlerde kullanılamaz.
8) S100 FM Filtre Modülüne herhangi bir işlem yapmadan önce bu kullanım
kılavuzunu okuyun ve belirtilen güvenlik talimatlarına uyun!
9) S100 FM Filtre Modülünde herhangi bir işlem yapmadan elektrik bağlantısından
ayrıldığından ve başka bir operatör tarafından müdahale edilmemesi için gerekli
bakım uyarı işaretlemesinin yapıldığından emin olun!
10) Bütün kurulum, bakım ve onarım işlemi eğitimli ve yetkili elektrik teknisyeni ve
bakım teknisyenleri tarafından yapılmalıdır!
11) Düzenli bakım programına, talimatlarına ve güvenlik talimatlarına uyun!
12) S100 FM Filtre Modülünün temiz hava bölgesinde toz görülmesi durumunda
operasyonu durdurun ve ltre elemanlarını değiştirin!
13) S100 FM Filtre Modülünün servis kapakları açık vaziyette, içinde kıvılcım tutucu
metal ön ltre veya ana ltre elemanları takılı olmadan veya baskı plakası ile
sızdırmazlık sağlanmadan çalıştırmayın!
14) S100 FM Filtre Modülü toz çekmecesinde biriken tozu ve kullanılmış ltre
elemanlarını ilgili ulusal ve yerel yönetmeliklere uygun olarak bertaraf edin!
TAŞIMA, KONUMLANDIRMA VE SABİTLEME:
1) S100 FM Filtre Modülü düz yüzeylere duvar suportu ile bağlanır.
2) S100 FM Filtre Modülünün yerleştirildiği duvarın ve duvar bağlantılarının ltre
modülünün ağırlığını taşıyabilecek nitelikte olduğundan emin olun. (Bknz. Tablo A3)
KULLANIM
KILAVUZU

9
Güvenlik - 2
GEÇİCİ DEPOLAMA:
1) Geçici depolama süresince ltre ünitesini atmosfer ve dış ortam şartlarından
koruyun ve kuru-kapalı bir alanda muhafaza edin!
2) Filtre Modülünün kapakları her zaman kapalı tutulmalıdır!
3) Hava giriş ve çıkış kesitleri su geçirmez şekilde kapatılmalıdır!
TOZ EMİSYON GÜVENLİK TALİMATLARI:
1) S100 FM Filtre Modülüne müdahale ederken tozla karşılaşabileceğinizi dikkate alınız.
2) Gerekli koruyucu ekipman (solunum ve teması önleyici koruyucu maske, eldiven,
kıyafet, gözlük vb. koruyucu ekipman) kullanın!
3) P3 maske kullanılması tavsiye edilir.
YANGIN GÜVENLİK TALİMATLARI:
Yangın esnasında aşağıdaki kurallara mutlaka uyun:
1) Deşarj Fanını ana şalteri kullanarak durdurun!
2) Deşarj Fanındaki elektrik bağlantısını ş-priz bağlantısını çıkartarak kesin!
3) S100 FM Filtre Modülünün “Filtre Servis Kapağını” tam olarak açmadan,
Karbondioksit (CO2) yangın söndürücü kullanarak müdahale edin!
4) Gerekli ise İtfaiye’ye haber verin!
5) Her mesai bitiminde “Filtre Servis Kapağını” açarak temiz hava kabinin kontrolü
yangın riskini azaltacaktır!
İKAZ VE GÜVENLİK ETİKETLERİ:
S100 FM Filtre Modülünün üstünde çeşitli ikaz ve güvenlik etiketleri bulunmaktadır.
Bu etiketlerin anlamı ve ilgili güvenlik talimatları aşağıda belirtilmektedir. Bu ikaz
etiketlerine ve güvenlik talimatlarına mutlaka uyun!

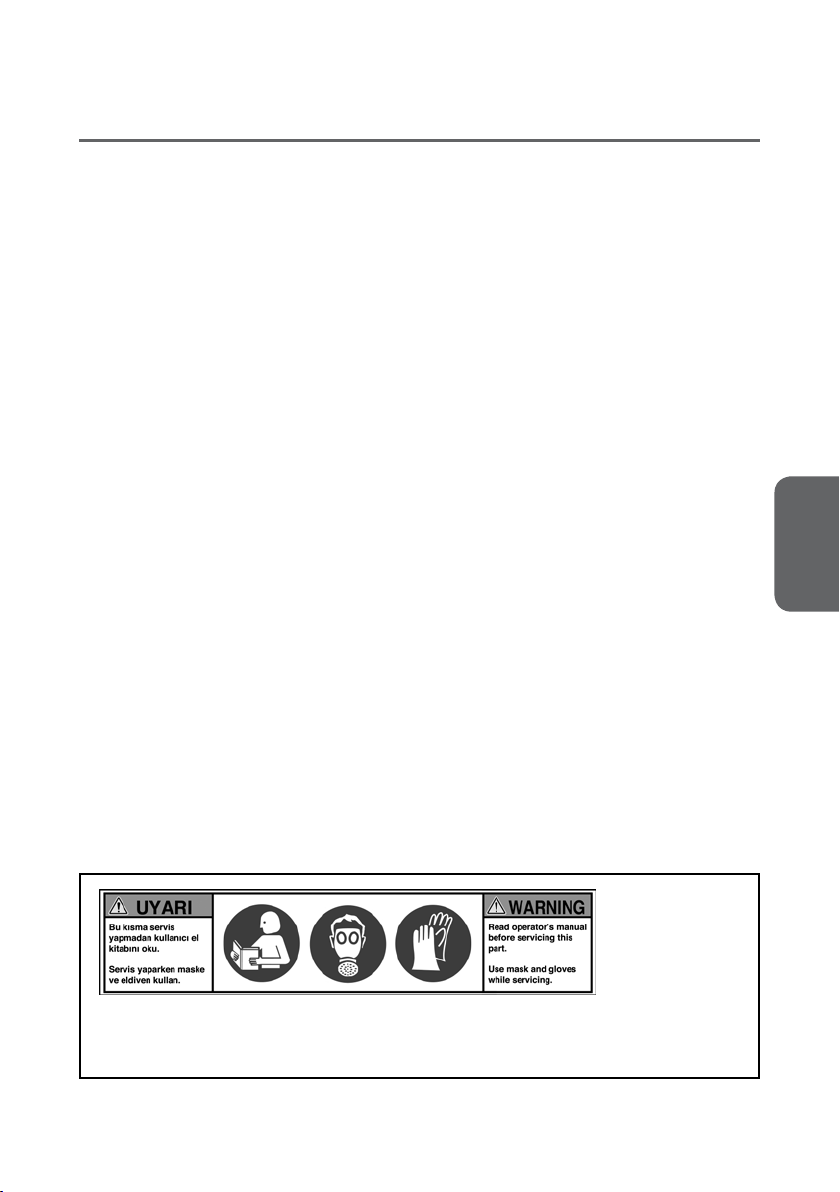

Bu kısma müdahale ederken tozla karşılaşma riski vardır! Kullanıcını kitabını oku!
Gerekli koruyucu ekipman (koruyucu maske, eldiven, kıyafet, gözlük vb. koruyucu
ekipman) kullan!
Toz Tehlikesi!
KULLANIM
KILAVUZU

10
Çalıştırma - 1
MAKİNA GENEL ÇALIŞMA PRENSİBİ:
- S100 FM Filtre Modülü Deşarj Fanının bir aksesuarıdır.
- Deşarj Fanı ile normalde baca vasıtasıyla deşarj edilen kaynak dumanı, S100 FM
Filtre Modülü ile ltre edilir ve ortama geri kazandırılabilir.
- S100 FM Filtre Modülünün kirli hava girişine Deşarj Fanı çıkış hortum bağlantısı
kelepçe ile bağlanır.
- Normal şartlarda 1 adet Deşarj Fanı ile 1 adet S100 FM Filtre Modülünün
kullanılması tavsiye edilir. Kaynak sıklığının az olduğu yerlerde 2 adet Deşarj Fanı
tek modüle bağlanabilir.
Temiz Hava
Ana Filtre
Baskı Plakası
ve Kelebek
Somunlar
Deşarj Fanından
Gelen Kirli Hava (2)
Deşarj Fanından
Gelen Kirli Hava (2)
Kıvılcım Tutucu
Metal Ön Filtre Metal Filtre Baskı Plakası ve Kelebek Somunlar
Ana Filtre
KULLANIM
KILAVUZU

11
Çalıştırma - 2

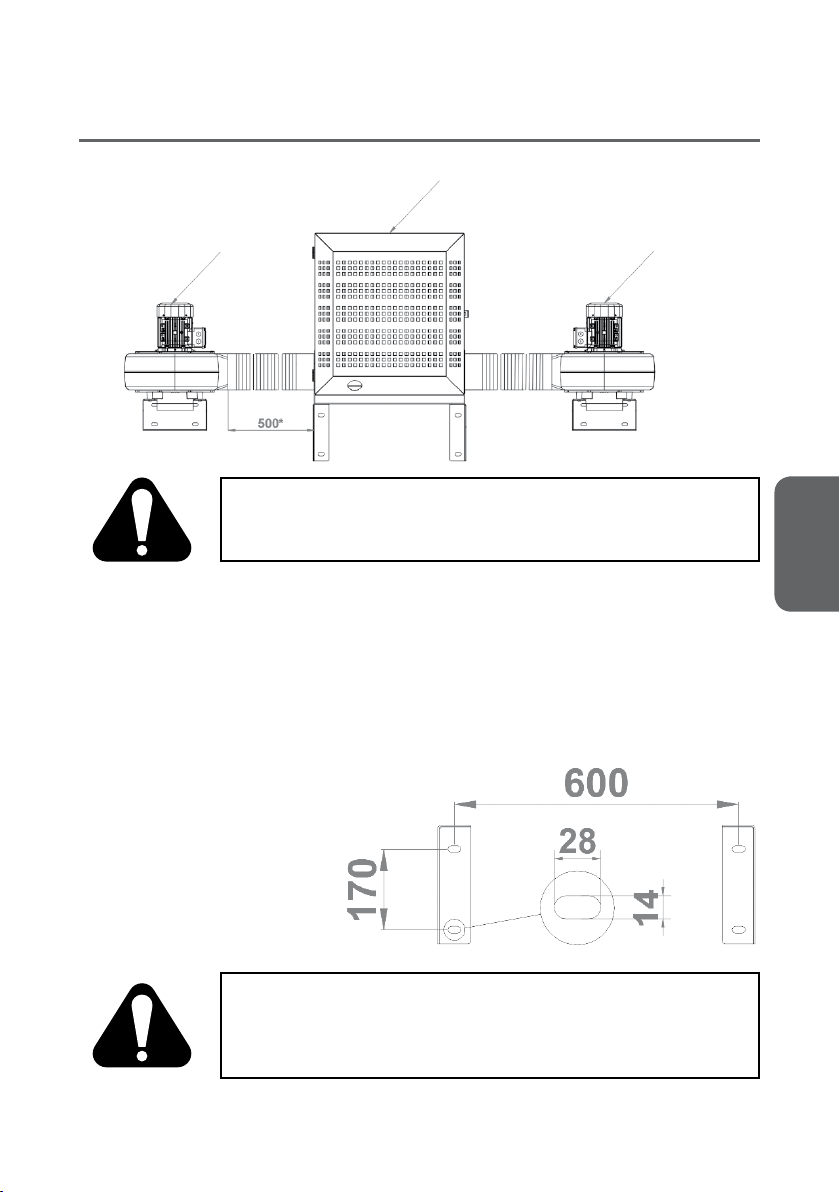

S100 FM FİLTRE MODÜLÜNÜN DUVARA BAĞLANMASI :
1) S100 FM Filtre Modülü duvara duvar suportu ile bağlanır.
2) Duvar suportları bağlanan duvarın niteliğine göre 3 farklı açıklıkta bağlanabilir.
Eksen açıklığı 600 mm – 373 mm – 125 mm.
3) Duvar bağlantısı M12 cıvata ve uygun dübel kullanın! (4 adet)
4) Duvar suportları bağlandıktan sonra M8 civatalarla duvar modülü ile duvar
suportu alttan biri birine bağlayın! (4 adet)
- DİKKAT!
S100 FM Filtre Modülünün duvara uygun dübel ve cıvatalarla
bağlandığından ve bağlanan duvarın duvar modülünün
ağırlığını taşıyabilecek dayanıma sahip olduğundan emin olun!
- DİKKAT!
İkinci Deşarj Fanı bağlantısının yapılması ancak düşük
kaynak yoğunluğu olan yerlerde uygun olabilir!
S100
Deşarj Fanı
S100
Deşarj Fanı
S100 FM
Filtre Modülü
KULLANIM
KILAVUZU

12
Çalıştırma - 3
S100 DEŞARJ FANININ BAĞLANMASI:
1) S100 FM Filtre Modülü hava giriş adaptörünü ürün üstüne 4 adet M6 cıvata ile
bağlayın! (Hava giriş adaptörü modülün sağına veya soluna takılabilir. Uygun
durumda iki adet Deşarj Fanı da bağlanabilir.)
2) Deşarj Fanı ile birlikte gelen hortumu hava giriş adaptörü üstüne geçirin!
3) Deşarj Fanı ile gelen Ø160 mm kelepçe ile hortumu sızdırmaz şekilde sıkın!

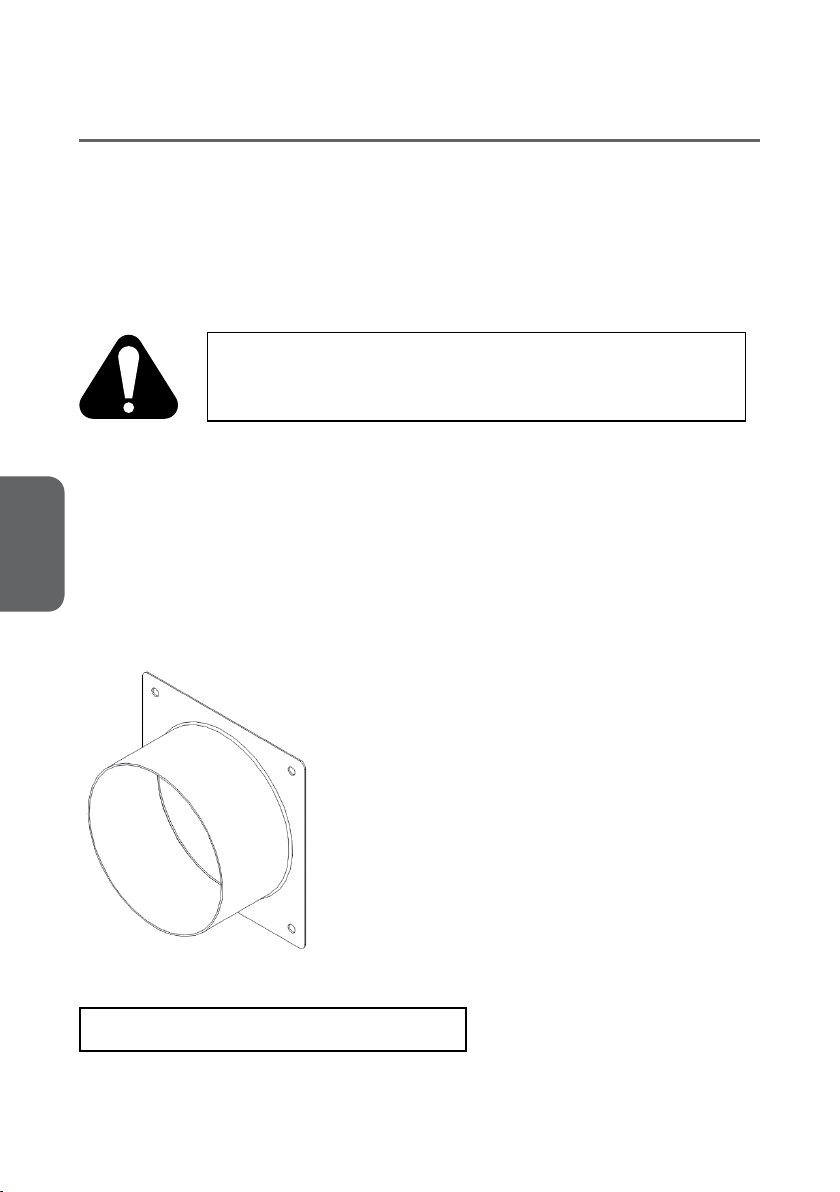

Kirli Hava Giriş Adaptörü (2 adet mevcuttur!)
- DİKKAT!
Eğer tek taraftan hava girişi yapılıyor ise diğer hava girişini ürün
paketi ile gönderilen düz kapak ile kapatın! (4xM6)
KULLANIM
KILAVUZU

13
Bakım - 1
BAKIM GÜVENLİĞİ TALİMATLARI:
1) Bakım öncesi kullanım kılavuzunu dikkatle okuyunuz ve bütün güvenlik uyarılarına
uyun!
2) S100 FM Filtre Modülüne müdahale ederken tozla karşılaşabileceğinizi dikkate
alarak gerekli koruyucu ekipman (solunum ve teması önleyici koruyucu maske,
eldiven, kıyafet gözlük vb. koruyucu ekipman) kullanın! P3 maske kullanılması
tavsiye edilir.
3) Bakım Planı”nda gösterilen kontrol noktaları ve periyotları sadece tavsiye
niteliğindedir. Kullanım noktasındaki özellikler, proses ve niteliği bakım kontrol
açısından değişiklikler ve daha sık kontroller gerektirebilir.
Bakıma Hazırlık Güvenlik Adımları:
1) Ana Şalteri kapatarak Deşarj Fanını durdurun!
2) Deşarj Fanının elektrik bağlantısını kesin!
3) S100 FM Filtre Modülü içindeki tozun çökmesi için 5 dakika bekleyin, bu süre
zarfında hiçbir kapağı açmayın!
4) Deşarj Fanının tamamen durması 5-10 dakika sürebilir, fan tamamen duruncaya
kadar işlem yapmayın!
- DİKKAT! Bütün kurulum, bakım ve onarım işlemi eğitimli ve
yetkili elektrik teknisyeni ve bakım teknisyenleri tarafından
yapılmalıdır!
- ASKAYNAK izni olmadan S100 FM Filtre Modülünün
unsurları ve çalışma şekli DEĞİŞTİRİLEMEZ.
- DİKKAT! Herhangi bir bakım ve inceleme işlemi yapmadan
önce Bakıma Hazırlık Güvenlik Adımları’nı sırayla yerine
getirin!
KULLANIM
KILAVUZU

14
Bakım - 2
BAKIM PLANI:
Kontrol Parametresi
Kontrol Noktası
#Kontrol
Periyodu
Filtre Kirlilik Seviyesi
Manometresi
- Manometre 500Pa ve üzeri değer
gösterirse, Filtre elemanını değiştir!
- Hortumlarda delinme veya aşınma varsa
yenisi ile değiştir!
- Ana Filtre elemanlarını yerinden sökün ve
yenisi ile değiştirin!
- Ana Filtre elemanını yerinden sökün ve
Toz çekmecesini kontrol edin. Gerekli ise
boşaltın!
- Fan ve Filtre Servis kapaklarını kontrol
edin! Yapışma veya aşınma sorunu varsa
değiştirin!
- Filtre Değişim Kapağı açarak temiz hava
bölgesini kontrol edin!
- Toz görürseniz ltre elemanını değiştirin!
- Yangın belirtilileri varsa yangın güvenlik
talimatlarına uygun olarak müdahale edin!
- Filtre Değişim Kapağını açarak temiz hava
bölgesini kontrol edin!
- Toz görürseniz ltre elemanını değiştirin!
- Ana Filtre elemanını yerinden sökün ve
arkada bulunan metal ön ltreyi yerinden
sökün ve kontrol edin!
- Gerekli ise metal ön ltreyi temizleyin!
- Gerekli ise suyla yıkayın ve Tamamen
kurutun!
8 saat1
40 saat
560 saat
560 saat
560 saat
40 saat
40 saat
560 saat
2
5
7
8
3
4
6
Deşarj Fanı Bağlantı
Hortumları
Ana Filtre Elemanı
Toz Çekmecesi
Filtre Değişim Kapağı
Contası
Filtre Değişim Kapağı
Ana Filtre Elemanı
Kıvılcım Tutucu Metal
Ön Filtre
KULLANIM
KILAVUZU

15
Bakım - 3
PROBLEM (1) : Filtre servis kapağı içinde toz var.
PROBLEM (2) : Temiz hava çıkışından tozlu hava geliyor.
PROBLEM (3) : Yetersiz fan emişi
Sebep
Sebep
Sebep
Filtre Elemanı Delinmiş veya
contasında bozulma var
Filtre Elemanı Delinmiş
Filtre Elemanı Tıkalı
Çözüm
Çözüm
Çözüm
- Ana ltre elemanlarını yenisi ile değiştirin!
Yedek ltre temini için ASKAYNAK YETKİLİ
SERVİSLERİ’ne danışın!
- Ana ltre elemanlarını yenisi ile değiştirin!
Yedek ltre temini için ASKAYNAK YETKİLİ
SERVİSLERİ’ne danışın!
- Ana ltre elemanlarını yenisi ile değiştirin!
Yedek ltre temini için ASKAYNAK YETKİLİ
SERVİSLERİ’ne danışın!
SORUN BELİRLEME VE GİDERME:
KULLANIM
KILAVUZU

16
Bakım - 4
FİLTRE ELEMANLARININ TEMİZLENMESİ VE DEĞİŞTİRİLMESİ:

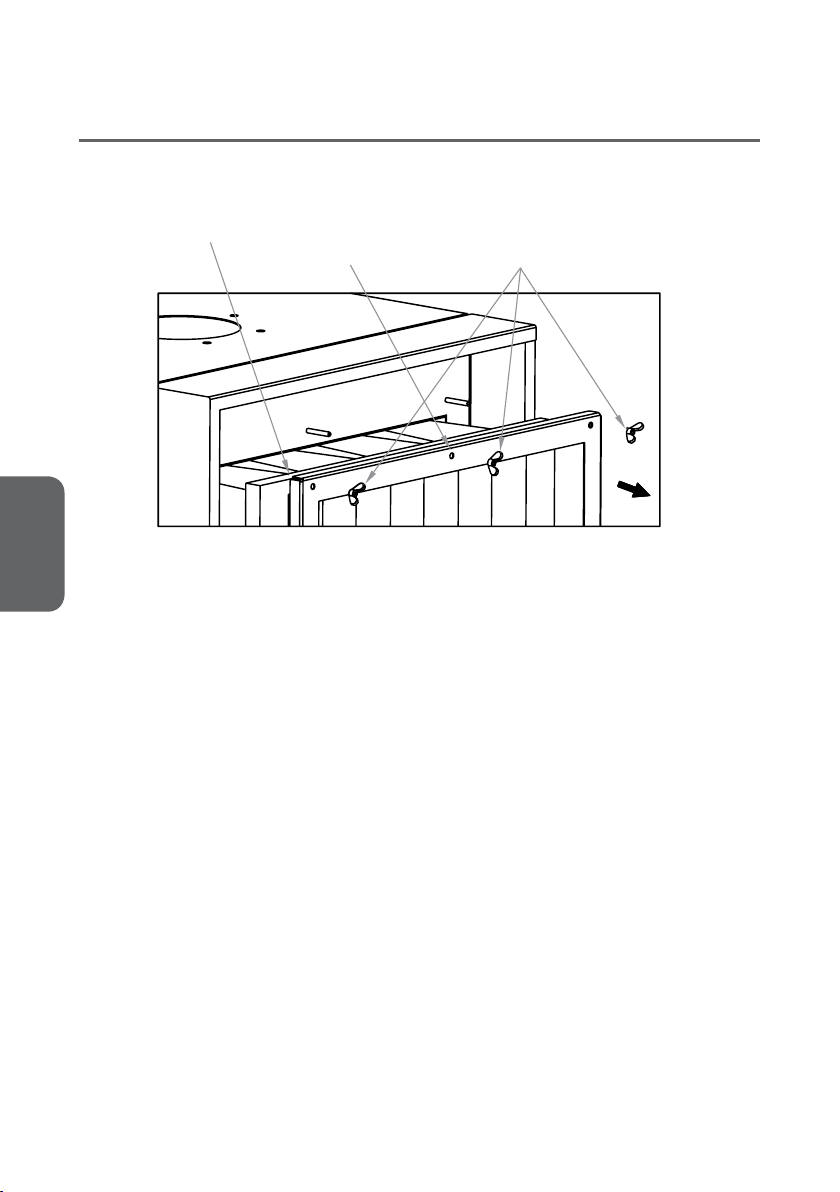

Ana Filtre Değişim Adımları:
1) Sayfa 14. Belirtilen kişisel emniyet önlemlerini (Maske, gözlük ve eldiven) alın ve
“Bakıma Hazırlık Güvenlik Adımları” nı sırasıyla uygulayın!
2) Deşarj Fanının Ana Şalterinin kapalı olduğundan ve Elektrik bağlantısının
kesildiğinden emin olun!
3) Filtre Değişim kapağını açın!
4) 6 adet M6 kelebek somunu sökün.
5) Filtre baskı plakasını çıkartın.
6) CleanArc®Tip-5 Torbayı Ana Filtre elemanı üstüne geçirin ve ltre elemanını toza
temas etmeden torba içine doğru çıkartın.
7) Torbanın ağzını uygun bir büzme elemanı ile toz kaçırmayacak şekilde kapatın.
8) Filtre elemanını yönetmeliklere uygun şekilde bertaraf edin.
9) Yeni ltre elemanını V-pileler dikey pozisyonda olacak şekilde (yukarıdaki resme
uygun olarak) yerleştirin.
10) Baskı plakasını saplamalardan geçirerek yerleştirin.
11) Kelebek somunları el kuvvetiyle olabildiğince sıkı şekilde sıkın.
Ana Filtre Ana Filtre
Baskı Plakası Kelebek Somunlar
M6 (6 adet)
KULLANIM
KILAVUZU

17
Bakım - 5
Metal Ön Filtre Temizleme veya Değiştirme Adımları:
Metal ön ltreye ulaşabilmek için Ana Filtre elemanının sökülmesi gerekmektedir.
Bunun için Ana Filtre Değişim adımlarının ilk 7 maddesini uygulayın.
1) Metal Ön Filtre baskı plakasını, üzerindeki 2 adet M6 kelebek somunu gevşeterek
çıkartın.
2) Metal Ön Filtre’yi CleanArc®Tip-5 Torba içine alın ve ağzını toz çıkmayacak
şekilde kapatın.
3) Metal ön Filtre’yi torba içinde silkeleyerek içindeki tozun düşmesini sağlayın.
Torbayı toz tamamen çökene kadar açmayın! (Filtreyi torbadan çıkartın ve
Torbanın ağzını kapatın ve yönetmeliklere uygun olarak bertaraf edin!)
4) Metal Ön Filtreyi yerine yerleştirin, baskı plakası ve kelebek somunlarla yerine
sabitleyin ve Ana Filtreyi sayfa.16’daki yönergelere uygun olarak yerine takın!
TOZ ÇEKMECESİNİN BOŞALTILMASI:
Toz Çekmecesinin çıkartılması ve boşaltılması için Ana Filtre elemanının sökülmesi
gerekmektedir. Bunun için Ana Filtre Değişim adımlarının ilk 7 maddesini uygulayın.
1) Toz Çekmecesini CleanArc®Tip-5 Torba içine alın ve ağzını toz çıkmayacak
şekilde kapatın.
2) Toz Çekmecesini torba içinde döndürerek boşaltın ve tozun çökmesi için 5 dakika
bekleyin.
3) Toz Çekmecesini torbadan yavaşça çıkartın ve yerine yerleştirin ve Ana Filtreyi
sayfa.18’deki yönergelere uygun olarak yerine takın
- DİKKAT! Sayfa 13. Belirtilen kişisel emniyet önlemlerini
(Maske, gözlük ve eldiven) alın ve “Bakıma Hazırlık
Güvenlik Adımları” nı sırasıyla uygulayın!
- DİKKAT! Metal Ön Filtre ziki hasara uğramadı sürece
yıkanıp tekrar tekrar kullanılabilir. 6 saat güneş altında
veya 48 saat oda sıcaklığında kurutun!
Filtre elemanının kurumadan kullanılması ani ltre
tıkanmasına yol açabilir!
KULLANIM
KILAVUZU

18
Ekler - 1
YEDEK PARÇA LİSTESİ:
Şematik Gösterim Parça İsmi Sipariş Kodu
Ana Filtre – F9 82CAVS100-F9
Ana Filtre – H13 (Opsiyonel) 82CAVS100-H13
Metal Ön Filtre 82CAVS100-SPARK
Mandal 82V45110463
Menteşe 82V45110291
Kapı Contası 82V45110481
(1 takımda 10 m bulunur.)
Deşarj Fanı Hortum Takımı 82V45110556
(1 takımda 2x50 m bulunur.)
CleanArc®Tip-5 82V45110471
(1 pakette 10 adet bulunur.)
KULLANIM
KILAVUZU
