ASKAYNAK Inverter 205 TIG/PULSE User manual

KULLANIM KILAVUZU
USER MANUAL
1 - 36
37 - 64
220V - 1Ph 2.5 - 4.0 mm
DC
AEEE Yönetmeliği’ne Uygundur. Complies with WEEE Directive.
www.askaynak.com.tr
KULLANIM
KILAVUZU
USER
MANUAL

1
1
Faz
2.5 - 4.0 mm220V - 1Ph
Kaynak Yöntemi
TIG Kaynağı
Örtülü Elektrod Ark Kaynağı
DC
TIG Kaynak Makinesi
Örtülü Elektrod
Kaynak Makinesi
KULLANIM KILAVUZU
KULLANIM
KILAVUZU

2
27.02.2020
rev.2 ; 27.2.2020
“AT” UYGUNLUK BEYANI / “EU” DECLARATION OF CONFORMITY
Kaynak Tekniği Sanayi ve Ticaret A.Ş.
İmalatçı / Manufacturer
Teknik Hizmetler Müdürü - Technical Sevices Manager
Kocaeli, TURKEY
Kaynak Tekniği Sanayi ve Ticaret A.Ş.
TOSB Otomotiv Yan Sanayi İhtisas Organize Sanayi Bölgesi 2. Cadde, No: 5, Şekerpınar 41420 Çayırova, Kocaeli - TURKEY
Ürün / Product
Marka - Model / Brand - Model
Yukarıda tanımlanan beyanın nesnesi, ilgili uyumlaştırılmış AB mevzuatı ile uyumludur.
The object of the declaration described above, is in conformity with the relevant union harmonisation legislation.
Direktier / Directives
Uyumlaştırılmış standartlar ve uygunluğun deklare edilmesiyle ilişkili diğer referanslar.
References to the relevant harmonised standards used, and references to the other technical specifications in
relation to which conformity is declared.
İlave bilgi :Tanımlanan ürünün; kurulum, kullanım ve bakımı kullanım kılavuzunda belirtilen yönergelere, yasa ve
yönetmeliklere, standartlara ve bilinen mühendislik uygulamalarına uygun bir şekilde yapıldığında, yukarıda verilen
Avrupa Birliği Direktif ve Regülasyonları ile uyumludur. Bunlara uyulmaması veya ürün üzerinde değişiklik yapılması
halinde, bu deklerasyon geçersiz olur.
Additional information : The equipment complies with listed European Directives and Regulations if installed, used and
maintained in accordance with enclosed instructions, applicable laws, standards and sound engineering practices.
Any misuse and/or any modification render this declaration void.
İmalatçı adına imzalayan / Signed for and on behalf of:
Bu uygunluk beyanı yalnızca imalatçının sorumluluğu altında düzenlenir.
This declaration of conformity is issued under the sole responsability of the manufacturer.
Hatice ÖZEL
CE sertifikası 2019 yılında eklenmiştir. / CE mark was first aixed in 2019.
TS EN 60974-1:2013, TS EN 60974-10:2014
TIG Kaynak Makinesi - (GTA) TIG Welding Machine
Askaynak® Inverter 205-TIG/PULSE
2014/35/EU, 2014/30/EU, 2011/65/EU
KULLANIM
KILAVUZU

3
İçindekiler
Sanayi ve Ticaret Bakanlığı tarafından belirlenen kullanım ömrü 10 yıldır.
(Ürünün işlevini yerine getirebilmesi için gerekli olan yedek parça bulundurma süresidir)
İTHALATÇI / İMALATÇI
Kaynak Tekniği Sanayi ve Ticaret A.Ş.
TOSB Otomotiv Yan Sanayi İhtisas Organize Sanayi Bölgesi
2. Cadde, No: 5, Şekerpınar 41420 Çayırova, KOCAELİ
Tel: [phone] Faks: (0262) 679 77 00
www.askaynak.com.tr
KAYNAK TEKNİĞİ SANAYİ ve TİCARET A.Ş. tarafından
ÇİN HALK CUMHURİYETİ’nde ürettirilmiştir.
Kaynakta Güvenlik .................................................................. 4 - 9
Genel Özellikler .......................................................................... 10
Kurulum ve Operatör Talimatları ................................................ 11
Çalışmaya Hazırlık .............................................................. 12 - 17
Bakım ve Sorun Giderme ................................................... 18 - 21
Elektromanyetik Uyum ........................................................ 22 - 24
Enerji Tüketimi Açısından Verimli Kullanım ............................... 24
Ambalajın Sökülmesi ................................................................. 24
Taşıma ve Saklama Şartları ....................................................... 24
Kaynak Makinesinin Servisten Alınması ................................... 24
Uyarı Etiketi ve Teknik Özellikler Tablosu .................................. 25
Yedek Parçalar .................................................................... 26 - 27
Makine ile Birlikte Verilen Aksesuarlar ...................................... 26
Elektriksel Bağlantı Şeması ................................................ 28 - 29
Teknik Servisler .................................................................. 30 - 34
Bağlantı Adresleri ....................................................................... 35
KULLANIM
KILAVUZU

4
Kaynakta Güvenlik - 1
Bu makine örtülü elektrodlarla ark kaynağı ve TIG kaynağı yapmak için tasarlanmıştır.
Başka bir amaç için kullanılamaz.
Bu makine mutlaka yetkili ve kaynak eğitimi almış bir personel tarafından kullanılmalıdır. Tüm
bağlantıların, operasyonların, bakım ve onarım prosedürlerinin yetkili kişilerce yapıldığından
emin olun. Makineyi çalıştırmadan önce bu kullanım kılavuzunu mutlaka okuyun. Kullanım
kılavuzundaki talimatların uygulanmaması ciddi yaralanmalara, can kaybına ve makinenin
zarar görmesine neden olabilir. Lütfen altta belirtilen sembollerin karşısındaki uyarıları
okuyun. Uygun olmayan bağlantılardan, saklama koşullarından ve kullanımdan kaynaklanan
hasarlardan Kaynak Tekniği Sanayi ve Ticaret A.Ş. sorumlu değildir.
UYARI: Bu sembol olası ciddi yaralanmaları, can kayıplarını ve makinede meydana
gelebilecek hasarları önlemek için kullanım kılavuzundaki talimatlara mutlaka
uyulması gerektiğini gösterir. Kendinizi ve çevrenizdeki diğer insanları koruyun.
TALİMATLARI DİKKATLE OKUYUN ve ANLAYIN: Makineyi kullanmadan önce
kullanım kılavuzunu mutlaka okuyup anlayın. Kullanım kılavuzunda belirtilen
talimatların uygulanmaması ciddi yaralanmalara, can kaybına ve ekipmanın hasara
uğramasına neden olabilir..
Kaynak işlemi dikkatsiz, dalgın, yorgun ve uykusuz iken yapılmamalıdır.
Ark kaynağı, kaynakçıyı potansiyel tehlikelerden koruyacak yeterli önlemler
alındığında güvenli bir uygulamadır. Bu önlemler gözden kaçırıldığında veya ihmal
edildiğinde, ciddi hatta ölümle sonuçlanabilecek elektrik çarpması, aşırı derecede
duman ve gazların etkisinde kalma, ark radyasyonu, yangın ve patlama gibi
tehlikeler ortaya çıkabilir.
Not: Kaynakta güvenlik hakkında detaylı bilgi almak için ANSI Z49.1 standardını
okuyun.
Koruyucu Donanımlar:
Kaynak operatörleri, kendilerini yanma riskinden koruyan giysiler giymelidir. Kaynak
yanıkları, çıplak cilde kaynak kıvılcımlarının sıçramasından kaynaklanabilen ve çok
sık karşılaşılan bir risktir.
Kaynak sırasında giyilen elbiseler uygulanan kaynak yöntemine göre değişebilir
ancak genel olarak giysinin hareket kolaylığı sağlaması, kaynakçının vücudunu
sıçrantı, kıvılcım ve ark radyasyonundan koruyacak biçimde örtmesi gerekmektedir.
Aleve dayanıklılığı nedeniyle yün giysiler tercih edilmelidir. Sentetik giysiler ısıya
maruz kaldığında eriyeceği için kesinlikle giyilmemelidir.
Koruyucu giysiler gresten ve yağdan korunmalıdır. Bu tür maddeler oksijenli bir
ortamda kontrolsüz olarak alev alabilir ve yanabilir.
Gömlek kolları ve paçaları katlanmamalıdır. Zira kıvılcımlar ve erimiş metaller
kıvrım yerlerine girebilir. Pantolonlar iş ayakkabısının dışında tutulmalı, içine
sokulmamalıdır. Aksi halde erimiş metaller ve kıvılcımlar ayakkabının içine girebilir.
KULLANIM
KILAVUZU

5
Kaynakta Güvenlik - 2
Tehlikeli durumlarda kullanılan diğer koruyucu giysiler aşağıda belirtilmiştir:
• Aleve dayanıklı elbiseler,
• Tozluklar,
• Önlükler,
• Deri kolluklar ve omuz pelerinleri,
• Kaynak maskesinin altına giyilen şapka.
Elleri yanıklardan, kesik ve çiziklerden korumak için mutlaka deri gibi aleve dayanıklı
malzemeden üretilen eldivenler giyilmelidir. Buna ek olarak elektrik çarpmasına
karşı bir miktar yalıtım sağlayabilmesi için Deri gibi aleve dayanıklı malzemeden
üretilen eldivenlerin sağlam ve kuru olmasına dikkat edilmelidir.
Gürültü:
Kulağı kıvılcım ve erimiş metallerden korumak ve ark kaynağı makinesinin
gürültüsünden kaynaklanan duyma kaybını engellemek için kulaklık takılmalıdır.
Çalışma ortamındaki gürültü kulakları rahatsız edici ve baş ağrısına yol açan bir
seviyeye ulaştığında, işitsel bir problem yaşanabilir. Bu durumda hemen kulaklığınızı
takılmalıdır.
İşitme kaybı, test yapılana kadar fark edilmeyebilir ve sonrasında tedavi için çok geç
kalınmış olabilir.
Çalışma Ortamının Önemi ve Temizliği:
Çalışma ortamının düzen ve temizliği kaynak makinesine bakım yapmak kadar
önemlidir. Hatta oluşabilecek zararın derecesi ortamdaki insan sayısı kadar
katlanmaktadır. Makine ile ilgili uyarılar okunmuş ve gerekli önlemler alınmış olsa
da çevrede bulunanlardan herhangi birisinin çalışma ortamında kabloya takılması,
kendisi, siz ve diğer insanlar için elektrik çarpması, sıcak metale temas edilmesi ya
da düşme riski ile karşılaşılmasına neden olabilir.
Tüm donanım, kablo, hortum ve gaz tüplerini; kapılar, koridorlar ve merdiven
çevreleri gibi hareket yoğunluğu olan ortamlardan uzak tutulmalıdır. Çevreyi düzenli
tutmaya gayret edilmeli ve kaynak işlemi bittiğinde çalışma ortamı temizlenmelidir.
Bu sayede iş güvenliğinin yanında çalışma verimliliği de artacaktır. Ayrıca kaynak
bölgesinin yakınında bulunan diğer çalışanlar dalgınlıkla kaynak banyosunun içine
basabilir, bu yüzden kaynak sırasında etrafa koruyucu paravan çekilmelidir.
GAZ TÜPÜ PATLAYABİLİR: Sadece kaynak işlemlerine uygun olarak üretilmiş
koruyucu gaz içeren basınçlı gaz tüpleri kullanın. Kullanılan gaza ve tüp basıncına
uygun regülatörlerin tüpe doğru olarak monte edildiğinden emin olun. Tüpler dik
pozisyonda tutulmalı ve güvenlik zinciri ile sabit bir yere bağlanmalıdır. Koruyucu
kapakları kapatmadan tüplerin yerlerini kesinlikle değiştirmeyin. Elektrodların,
elektrod penselerinin, şase penselerinin ve gerilim altındaki her türlü parçanın gaz
tüpü ile temas etmemesine özen gösterin. Tüpleri, ısı ve kıvılcım üreten ve riskli
alanlar olarak adlandırılan bölgelerin uzağında stoklayın.
KAYNAKLI MALZEME YAKABİLİR: Kaynak sırasında yüksek miktarda ısı açığa
çıkabilir. Sıcak yüzeyler ve malzemeler ciddi yanıklara neden olabilir. Bu tür
malzemelere dokunurken ve taşırken mutlaka eldiven kullanılmalıdır.
KULLANIM
KILAVUZU

6
Kaynakta Güvenlik - 3
ELEKTRİK ÇARPMASI ÖLÜME NEDEN OLABİLİR: Elektrik çarpma tehlikesi,
kaynak operatörünün sık karşılaşabileceği en ciddi risktir. Elektriksel olarak canlı
parçalara temas etmek, yaralanmalara, ölüme veya elektrik çarpmasına ve ani
reeks sonucu düşmeye neden olabilir. Makine çalışırken elektroda, topraklama
bağlantısına veya makineye bağlı olan gerilim altındaki iş parçasına dokunmayın.
Kendinizi elektroda, topraklama bağlantısına veya iş parçasına karşı yalıtın.
Makinenin şini prizden çektikten hemen sonra şin metal uçlarına dokunmayın,
elektrik çarpma tehlikesi olabilir.
Kaynak makinesiyle ilgili elektrik çarpma riski iki kategoriye ayrılır:
• Primer voltaj çarpması (örnek 230 - 460 V)
• Sekonder voltaj çarpması (örnek 20 - 100 V DC)
Primer elektrik çarpması kaynak geriliminden çok daha yüksek olduğu için çok
tehlikelidir. Makineye gelen güç açıkken, vücudunuz toprakla temas halindeyken
ya da makine içindeki canlı bir noktaya dokunurken primer elektrik çarpması ile
karşılaşabilirsiniz. Unutmayın makine üzerindeki ON-OFF anahtarı kapatmak
tek başına yeterli bir çözüm olmayabilir. Tam güvenlik için ON-OFF anahtarın
kapatılmasının yanında sigorta kapatıldıktan sonra kablonun bağlantı noktasından
ayrılması gerekmektedir.
Makinenin yan kapaklarını asla sökmeyin ve hatalı çalışma durumunda yetkili bir
teknisyene kontrol ve tamir ettirin.
Makineyi ve iş parçasını mutlaka topraklayın.
Yalıtımsız kabloları ve penseleri kullanmayın, yenileri ile değiştirin. Soğutmak için
elektrodu asla suya sokmayın.
İki ayrı kaynak makinesine bağlı olan elektrod kablolarına dokunmayın, aradaki
voltaj iki makinenin açık devre voltajı toplamı kadar olabilir.
Yerden yüksekte çalışırken elektrik şoku nedeniyle düşmekten korunmak için
mutlaka güvenlik kemeri takın.
DUMAN VE GAZLAR TEHLİKELİ OLABİLİR: Kaynak işlemi sağlığa zararlı duman
ve gaz çıkışına neden olabilir. Kullanıcıları bu tehlikeden korumak için yeterli
havalandırma yapılmalı veya duman ve gazlar soluma bölgesi dışına atılmalıdır.
Genel olarak kaynak uygulamalarında; dumana maruz kalma süresi ve duman
miktarına bağlı olarak yüzün ve cildin yanması, baş dönmesi, mide bulantısı ve ateş
gibi kısa süreli geçici etkiler görülebilir. Dumana uzun süreli maruz kalma, ciğerlerde
demir birikmesine ve fonksiyon bozukluklarına neden olabilir. Bronşit ve akciğer
brozisi karşılaşılan başlıca etkiler arasındadır.
Bazı elektrodlar, özel havalandırmayı zorunlu kılan alaşımlar içerebilir. Özel
vantilasyon gerektiren bu ürünlerin etiketleri gözardı edilmemeli ve “Ürün Güvenlik
Bilgi Formu” raporları dikkatle okunmalıdır. Bu gibi malzemeler kaynak edilirken gaz
maskesi takmak gerekebilir.
Başın duman bulutunun dışında tutulması tehlikeli duman ve gazlardan korunmanın
en kolay yoludur.
Duman ve gazlar solunmamalı, hava sirkülasyonu veya mekanik havalandırma
ekipmanları kullanılmalı. ve eğer yeterli havalandırma sağlanamıyorsa gaz maskesi
takılmalıdır
KULLANIM
KILAVUZU

7
Kaynakta Güvenlik - 4
KAYNAK ARKI YAKABİLİR: Kaynak işlemi yapılırken veya izlenirken, gözleri
sıçrantılardan ve kaynak arkının yaydığı ışınlardan korumak için uygun maske,
ltre ve koruyucu camlar kulanılmalıdır. Aleve dayanıklı malzemeden üretilmiş
giysilerle cilt korunmalıdır. Yakın çevrede bulunan kişiler, yanmaz malzemelerden
üretilen uygun paravanlarla korunmalı ve bu insanlar kaynak arkına bakmamaları ve
kendilerini ark ışını etkisinde bırakmamaları konusunda uyarılmalıdır.
Kısa süre de olsa gözlerin UV ışınlarına maruz kalması “Kaynak Alması” olarak da
adlandırılan göz yanıklarına neden olabilir. Kaynak alması, maruz kalındığı andan
saatler sonrasına kadar fark edilmeyebilir, ancak çok rahatsız edici olduğu gibi
geçici körlüğe bile neden olabilir. Normalde kaynak alması geçici bir durumdur,
ancak gözlerin UV ışınlarına uzun süre ve sık olarak maruz kalması gözde kalıcı
hasarlar oluşmasına neden olabilir.
Koruma önlemi olarak ark ışığına bakmamanın yanında uygun ltreye sahip bir
koruyucu kaynak gözlüğü kullanmak gerekir. Örtülü elektrod ile ark kaynağı
uygulaması için uygun ltre seçiminde aşağıdaki tablodan yararlanılabilir.
ANSI Z49.1-2005’den alınmıştır.
Kural olarak kaynağa koyu renkli koruyucu ltre ile başlanmalı daha sonra çalışmaya,
minimum seviyenin altına inmemek koşulu ile, kaynak yapılan alanı yeteri kadar
gösterebilecek daha açık bir ltre ile devam edilmelidir. Kaynak maskeleri başı,
yüzü, kulakları ve boynu elektrik çarpma riskine, ısıya, kıvılcıma ve yangına karşı
korur.
KAYNAK SIÇRANTILARI YANGINA VE PATLAMALARA NEDEN OLABİLİR:
Yanıcı malzemeleri kaynak yapılan yerden uzakta tutun ve yangın söndürücüyü
kolaylıkla erişebileceğiniz bir yere koyun. Kaynak işlemi sırasında oluşabilecek
sıçrantılar ve sıcak malzemeler ince çatlaklardan ve en dar açıklıklardan bile
etrafa kolaylıkla sıçrayabilir. Yanıcı ve zehirleyici gazları ortamdan tamamen
uzaklaştıracak önlemlerin alındığından emin olmadan hiçbir bidon, varil, tank ya da
malzeme üzerinde kaynak yapmayın. Yanıcı gazların, buharların ya da sıvı yakıtların
bulunduğu yerlerde makineyi asla çalıştırmayın.
Ark kaynağında yüksek sıcaklıklar oluşabileceği için her zaman yangın riskini göz
önünde bulundurun. Kaynak arkının sıcaklığı 5000°C’a ulaşabilir, ancak genellikle
bu ısı tek başına yangın sebebi değildir. Yangın riski etrafa sıçrayan kıvılcım veya
erimiş metallerden oluşabilir. Bu metaller on metre uzağa sıçrayabilir. Bu yüzden
kolay tutuşan malzemeleri kaynak ortamından uzak tutun. Ayrıca, iş parçanızın,
ısındığında alev alabilecek herhangi bir malzemeyle temas etmediğinden emin olun.
Temasla alev alabilecek malzemeler; sıvılar (benzin, yağ, boya, tiner ve benzeri),
katılar (ağaç, karton, kağıt ve benzeri) ve gazlar (asetilen, hidrojen ve benzeri) olmak
üzere üçe ayrılır.
Kaynak
Yöntemi
Elektrod Çapı
(mm)
Akım Aralığı
(Amper)
Koruyucu
Filtre
(alt sınır)
Koruyucu
Filtre
(önerilen)
Örtülü
Elektrod
Ark
Kaynağı
< 2.4
2.5 - 4.0
4.0 - 6.4
> 6.4
< 60
60 - 160
160 - 250
250 – 550
7
8
10
11
-
10
12
14
Koruyucu Filtre Seçim Tablosu
KULLANIM
KILAVUZU

8
Kaynakta Güvenlik - 5
Kaynak yapılan ortamı gözlemleyin. Etrafta benzin veya hidrolik yağla çalışan
sistemler varsa ve kaynak ortamını ya da sistemi hareket ettiremiyorsanız araya
yangına dayanıklı paravan koyun. Yüksekte veya bir merdivende kaynak yapıyorsanız
aşağıda yanıcı veya patlayıcı bir malzeme bulunmadığından emin olun. Ayrıca etraftaki
insanların üzerine cüruf ve kıvılcım sıçrayabileceğini unutmayın.
Tozlu ortamlarda kaynak yaparken özel önlemlerin alınması gerekir. Toz parçaları
yanabilir ve ani bir yangına veya patlamaya neden olabilir. Ortamdaki tozun yanıcılığı
ve uçuculuğu hakkında bilginiz yoksa, uzman ve yetkili bir kişi tarafından incelenip
onay verilmedenkaynak veya kesme işlemine başlamayın.
Kaynağa başlamadan önce iş parçanızın yüzeyinde yanıcı veya ısındığında
tutuşabilecek bir kaplama olup olmadığını kontrol edin.
Kaynak işlemine ara verildiğinde, elektrod pensesinin toprağa veya iş parçasına
değmediğinden emin olun.
Yanıcı malzemelerin bulunduğu ortama on metre yakınlıkta kaynak yapıyorsanız
yanınızda bir gözlemci bulundurun. Bu gözlemci kıvılcımların ve sıçrantıların nereye
gittiğini gözlemlemeli, gerektiğinde yangın söndürücülere kolayca erişebilmelidir.
Kaynak işlemi bittikten sonra gözlemci ile birlikte, kaynaktan sonra etrafta herhangi bir
duman olup olmadığını yarım saat boyunca kontrol edin.
Diğer acil durumlarda olduğu gibi kaynak kazalarından kaynaklanan durumlarda da
ilk kural paniğe kapılmamaktır. Yangının büyüklüğüne göre, diğerlerini uyarmak için
yangın alarmını çalıştırın, itfaiyeye haber verin, kaynak makinesini kapatın ve yangın
çıkışlarından mümkün olduğunca çabuk çıkın.
ELEKTRİKLE ÇALIŞAN EKİPMAN: Makine üzerinde çalışmaya başlamadan önce
sigorta kutusundaki şalteri kullanarak elektriği kesin. Elektrik bağlantılarını yürürlükteki
kurallara uygun olarak gerçekleştirin.
TOPRAKLAMA: Güvenliğiniz ve makinenin sorunsuz olarak çalışabilmesi için elektrik
besleme kabloları, topraklaması sağlıklı bir şekilde yapılmış prize bağlanmalıdır.
ELEKTRİKLE ÇALIŞAN EKİPMAN: Elektrod kablolarının, besleme kablolarının ve
makineye bağlı kabloların durumunu düzenli olarak kontrol edin. Herhangi bir uygunsuz
durumla karşılaştığınızda sorunlu parçaları yenileri ile hemen değiştirin. Her türlü ark
parlaması ve yangın çıkması riskini önlemek için elektrod pensesini kaynak masasının
üzerine ya da şase pensesi ile temasta olan bir yüzeye doğrudan bırakmayın.
ELEKTRİKSEL ve MANYETİK ALAN İNSAN SAĞLIĞINA ZARARLI OLABİLİR:
İletkenler üzerinden akan elektrik, elektromanyetik alan oluşturur. Oluşan bu
elektromanyetik alan kalp pili gibi cihazlar üzerinde etkili olabilir. Kalp pili kullanan
kaynakçıların makineyi çalıştırmadan önce bir zyoterapiste danışması gerekir.
Elektriksel ve manyetik alanlar henüz bilinmeyen başka sağlık sorunlarına da neden
olabilir.
HAREKETLİ PARÇALAR ELİNİZİ SIKIŞTIRABİLİR: Ellerinizi fanın yanına ve
makinedeki hareketli parçalara koymayınız, yaklaştırmayınız
CE NORMLARINA UYGUNLUK: Bu makine Avrupa Talimatları’na uygun olarak
üretilmiştir.
GÜVENLİ KULLANIM: Bu makine elektrik çarpma riskinin yüksek olduğu ortamlarda
kaynak yapmaya uygundur.
KULLANIM
KILAVUZU

9
Kaynakta Güvenlik - 6
EKSTRA GÜVENLİK ÖNLEMLERİ:
Bazı durumlarda güvenlik önlemlerini uygulamak zor olabilir, ancak yine de belirtilen kurallara
uyun. Eldivenlerinizi kuru tutun, ıslanması kaçınılmaz ise yanınızda ekstradan bir çift eldiven daha
bulundurun. Kontrplak, plastik paspas veya benzeri kuru ve yalıtkan bir malzeme üzerinde durun.
Vücudunuzu kaynak parçasından izole edin.
Nemli ortamlar, ıslak giysiler, metal yapıların üzeri, ızgara ve iskelelerin üzeri, oturarak, diz çökerek,
uzanarak kaynak yapılan pozisyonlar, iş parçası veya toprağa erişimin engellenemediği durumlar
gibi elektrik çarpma tehlikesinin yüksek olduğu ortamlarda kaynak yapılması gerekiyorsa, aşağıda
belirtilen makineleri kullanmayı tercih edin :
• Yarı-otomatik DC sabit gerilimli makineler,
• DC manuel ark kaynak makineleri,
• Azaltılmış voltaj kontrollü AC kaynak makineleri.
Elektrod pensesinin ve kabloların durumu çok önemlidir. Pensenin üzerindeki plastik veya ber
yalıtkan malzeme, canlı (elektrik yüklü) yerlere teması önler. Kaynak makinesini çalıştırmadan
önce daima pensenin durumunu kontrol edin. Eskimiş, yıpranmış olanları değiştirin, tamir etmeye
çalışmayın. Aynı kontrolleri kablolar için de yapın, kabloyu değiştirmek maliyetli olabileceği için,
izolasyonu yüksek bir makaron ve benzeri ile tamir edin. Makineyi çalıştırmadan önce her defasında
izolasyonları kontrol edin.
Eğer bir elektrik şoku hissederseniz bunun bir uyarı olduğunu unutmayın. Böyle bir durumda işe
devam etmeden önce cihazınızı, iş alışkanlıklarınızı ve iş ortamınızı elektrik çarpma risklerine karşı
kontrol edin. Anormal bir durum varsa gerekli önlemi almadan kaynağa devam etmeyin. Eğer
sorunun kaynağını siz tespit edemiyorsanız uzman ve yetkili bir kişiye kontrol ettirin.
ÇALIŞMA ORTAMINDAKİ DİĞER KİŞİLER İÇİN ÖNLEMLER:
Çalışma ortamının temizliği ve düzeni sizin olduğu kadar, ortamdaki diğer insanların güvenliği için de
son derece önemlidir. Etrafınızda çalışan diğer kaynakçılar veya kişiler yürürken dalgınlıkla kaynak
banyonuza basabilir veya kablolara takılarak sizin ve diğer insanların düşmesine ve elektrik çarpma
riski oluşmasına neden olabilir. Ayrıca kaynak sıçrantıları, çevredeki diğer insanlara sıçrayarak
yanma tehlikesi yaratabilir.
Kaynak yaptığınız ortamı yangına dayanıklı bir paravanla ayırmak olası riskleri azaltır.
Çalışma ortamındaki diğer insanları da iş güvenliği ekipmanlarını kullanmaları konusunda uyarın.
Özellikle kaynak yapılan ortamda bulunmaları gerekiyorsa; yangına ve alevlenmeye dayanıklı iş
güvenliği giysileri giymeleri, iş gözlüğü, kaynak maskesi kullanmaları, izoleli ayakkabı ve eldiven
giymeleri konusunda çevrenizdekileri uyarın. Uyarılarınıza riayet etmeyen kişileri çalışma ortamından
uzaklaştırın.
Yüksekte kaynak yapıyorsanız, erimiş metallerin ve kaynak sıçrantılarının aşağıdan geçen diğer
kişilere sıçramaması için ilgili uyarı levhaları kullanın.
Elektromanyetik alanlar kalp pilleri için zararlı olabilir.
Çevreden geçen ve kaynakçı olmasa da etrafınızda bulunan diğer çalışanlar için gerekli uyarıyı yapın,
ikaz levhaları kullanın. Bu gibi kişilerin kaynak ortamında bulunmadan önce doktora danışmaları
gerektiğini bildirin.
Kaynak ortamları, elektrik çarpma riskinin yüksek olduğu ortamlardır. Diğer kişiler yürürken kablolara
basıp elektrik çarpma riskine maruz kalabilirler. Yalıtımsız kaynak kablosu kullanmayın, mümkünse
kabloları izoleli, plastik kanallar içerisinden yönlendirin.
BAKİYE RİSKLER HAKKINDA BİLGİ :
Askaynak Inverter 205-TIG/PULSE kaynak makinesi, TS EN 60974-1 standardının gerektirdiği
güvenlik kurallarına uygun olarak tasarlanmış ve üretilmiştir. Güvenlik riskleri ortadan kaldırılmak
için gerekli tüm önlemler alınmış, operatörün ve kullanıcının alması gereken önlemler ve uyması
gereken kurallar kullanma kılavuzunda belirtilmiştir. Gerekli özen gösterilmediği, güvenlik önlemlerin
alınmadığı durumlarda risklerin ortadan kaldırılması mümkün değildir. Bu riskler haf yaralayıcı
olabileceği gibi, yangın patlama riskleri birden fazla kişi için ölümcül dahi olabilir. Kaynak ortamının
güvenliğinin sağlanması kullanıcının sorumluluğundadır, önlemlerin alınmadığı eksik olduğu
durumlarda derhal iş durdurulmalı yetkili kişiler uyarılmalıdır.
KULLANIM
KILAVUZU

10
Genel Özellikler
Askaynak Inverter 205-TIG/PULSE, en son inverter teknolojisi kullanılarak üretilen örtülü elektrod
ve TIG kaynak makinesidir. İnvertörlü ark kaynağı güç üniteleri uluslararası pazarda 1980’lerden
itibaren ortaya çıkan bir teknolojidir. 50-60 Hz frekans Mosfet-Igbt tarafından 20 kHz ve üzeri yüksek
frekansa dönüştürülür. İnverter teknolojisi sayesinde kaynak makinesinin boyutu ve ağırlığı önemli
ölçüde azaltılmış ve verimliliği %30 artmıştır. Kararlı ark oluşumu, güvenirlik, haik, ve enerji
tasarrufu gibi konular bu makinelerin en önemli özelliklerindendir.
Askaynak Inverter 205-TIG/PULSE, TIG kaynağında HF (yüksek frekans) ile tutuşma, başlangıç
akımı, krater ark akımı, baz akımı çevrim oranı, down-slope, up-slope, ön gaz, son gaz, pulse
frekansı, sıcak başlangıç ve ark kuvveti özellikleri bulunan örtülü elektrod ve TIG kaynak makinesidir.
Askaynak Inverter 205-TIG/PULSE, paslanmaz çelik, karbon çeliği, alaşımlı çelik, titanyum,
magnezyum gibi çeşitli malzemelerin kaynağında, boru montajı, kalıp tamiri, petrokimya, mimari
dekorasyonda, otomobil tamiri, bisiklet, hobi işleri ve genel üretim işlerinde kullanılır.
Askaynak Inverter 205-TIG/PULSE kaynak makinesinin sağladığı avantajlar:
1- Yumuşak anahtarlama teknolojisi ile IGBT anahtarlama kayıplarını düşürür.
2- IGBT ve gelişmiş PWM teknolojisi ile palsli DC TIG ve MMA kaynağı
3- Yüksek performanslı mikrokontrolör, dijital kontrol ve dijital ekran teknolojisi
4- Hold butonu ile tüm parametreleri önceden ayarlayın.
5- Yüksek gerilim, düşük gerilim, aşırı akım ve aşırı ısınma korumaları
6 - Haik ve kolay taşınabilirlik, basit kurulum ve çalıştırma.
Giriş
Güç Faktörü : 1.00
Yükseklik
280 mm
Genişlik
155 mm
Uzunluk
465 mm Ağırlık
14.7 kg
Çevrim Oranı
(10 dakikalık periyod)
% 25 MMA %30 (TIG)
% 60
% 100
Çıkış Voltajı
(Volt)
28.0 V (MMA) / 18.0 V (TIG)
25.2 V (MMA) / 14.8 V (TIG)
24.0 V (MMA) / 14.0 V (TIG)
Çıkış Akımı
(Amper)
200 A (MMA / TIG)
130 A (MMA) / 120 A (TIG)
100 A (MMA / TIG)
Kaynak Akımı Aralığı
5 - 200 A
Maksimum Açık Devre Voltajı
60 V (DC)
Çıkış Aralığı
Kaynak Akımı Çıkış Oranları
Besleme Kablosu : 3 x 2.5 mm2
Çalışma Sıcaklığı –10°C ile +40°C arası
Fiziksel Ölçüler
Yalıtım Sınıfı : F
Kirlenme Derecesi : 3
Giriş Voltajı
220 V ± % 10 / 1 Faz
Frekans
50/60 Hertz (Hz)
Şebekeden Çekilen Güç
7.0 kW (MMA) (% 25 çalışma çevriminde)
4.6 kW (TIG) (%30 çalışma çevriminde)
KULLANIM
KILAVUZU

11
Kurulum ve Operatör Talimatları
Konum ve Çevre (Makineyi kurmadan veya çalıştırmadan önce bu bölümü dikkatle okuyun):
Bu makinenin uzun ömürlü olması ve güvenilir bir şekilde çalışabilmesi için aşağıda belirtilen bazı basit
önleyici tedbirlerin alınmasında fayda vardır.
1- Makineyi 15°’den fazla eğimi olan bir yüzeye koymayın ve böyle bir yüzeyde çalıştırmayın.
2- Makine mutlaka temiz hava akımı olan bir ortamda çalıştırılmalı, makinenin bulunduğu yerde
havalandırmayı engelleyen ya da hava akımını durduran bir etken olmamalıdır. Çalışırken makinenin
üzeri; kağıt, bez ya da benzeri cisimlerle örtülmemelidir.
3- Toz ve kirler makinenin içine girebilir. Bu durum mümkün olduğunca asgariye indirilmelidir. Yoğun
tozlu ortamlar ile atmosferinde su, boya ve yağ tanecikleri ile taşlama tozları ve aşındırıcı gaz
bulunan ortamlarda çalışmayın.
4- Bu makine IP21S sınıfı korumalıdır. Makineyi mümkün olduğunca kuru tutun ve ıslak ya da su
birikintisi üzerine koymayın..
5- Kaynak makinesi ortam aydınlatmasının iyi olduğu aydınlık yerlerde kullanılmalı, karanlıkta
kullanılmamalıdır. Ayrıca bina içi kullanım için tasarlanmış olup güneş ışığı altında, yağmurda ve
karda kullanılmaya uygun değildir. Kaynak makinesi boru eritme işlemleri için kullanılamaz.
6- Makineyi, radyo kontrollü cihazlardan uzak bir yere koyun. Makinenin normal çalışması, yakınlarda
bulunan bu tip cihazların çalışmasına olumsuz etki edebilir ve bu durumda yaralanmaya veya
ekipman arızasına neden olabilir. Bu kullanım kılavuzundaki “Elektromanyetik Uygunluk” bölümünü
okuyun.
7- Bu makineyi, ortam sıcaklığı –10°C’den düşük +40° C’den fazla olan ve nem seviyesi % 70’den
yüksek ortamlarda çalıştırmayın. Isınma deneyleri ortam sıcaklığında yapılmış ve çalışma çevrimi
40°C’da simülasyonla belirlenmiştir.
8- Elektrikli ekipmanlar konusunda yetkili olmayan kişilerin makinenin şase kapağını açmaları ve
müdahalede bulunmaları hayati tehlike yaratabilir. Aksi durumda davrananlar, oluşabilecek
olumsuz sonuçlarını peşinen kabul etmiş sayılırlar.
9- TIG kaynağı ve maksimum 4.00 mm çapındaki rutil ve bazik karakterli örtüye sahip çubuk kaynak
elektrodlarını yakmak üzere haf kaynak işleri için tasarlanan alçalan karakteristikli bir kaynak
makinesidir.
10- Çalışma fonksiyonu bozukluklarına ve arızalara neden olabileceğinden, çıkışı regüleli olmayan
jeneratörlerle kullanılması önerilmemektedir.
Çalışma Çevrimi ve Aşırı Isınma :
Makinenin çalışma verimi, kaynakçının, aşırı ısınma olmadan ve kaynağa ara vermeden, 10 dakika
boyunca makinenin verilen kaynak akımında kaynak yapabilme süresinin yüzdesel oranıdır.
Makine, termal koruması sayesinde aşırı ısınmaya karşı korunur. Bu koruma devreye girdiğinde
ön paneldeki uyarı lambası yanar. Güvenli çalışma sıcaklığına dönüldüğünde ise lamba söner ve
kaynağa devam edilir.
KULLANIM
KILAVUZU

12
Çalışmaya Hazırlık - 1
Giriş Kablosu Bağlantısı / Kontroller ve Kullanım Özellikleri :
Makineyi çalıştırmadan önce giriş voltajını, fazları ve frekansı kontrol edin. Kullanılacak giriş voltajı
değerleri kullanım kılavuzunun “Teknik Özellikler” bölümünde ve makine üzerindeki levhada
belirtilmiştir. Makineyi şebeke elektriğine bağlayan kabloların topraklamasının uygun olduğundan
ve makinenin normal çalışması için yeterli miktarda akımın sağlanabileceğinden emin olun. Kaynak
makinesi, üzerindeki ş ile birlikte, ancak 16 amperlik gecikmeli sigorta ile korunan bir şebekeye
bağlanabilir.
1- Bu makine; 1 fazlı, 220 V (AC) ve 50-60 Hz besleme gerilimi ile çalışabilecek şekilde ve faz-
nötr gerilim değerlerine uygun yalıtım aralıkları baz alınarak tasarlanmıştır. Sadece 1 fazlı,
3 telli ve nötrü topraklı sistemlerde kullanılmalıdır.
2- Yetkili elektrikçi tarafından onaylanan sağlıklı bir koruyucu toprak bağlantısı olmadan
kesinlikle şebeke bağlantısı yapılmamalı ve makine çalıştırılmamalıdır. Elektrik kaçakları
insan sağlığı için ölümcül tehlike içermektedir.
3- 3 fazlı şebekelere bağlanmamalıdır. Yanlış bağlantı makinenin hasar görmesine neden olur ve
bu tür bağlantıların neden olacağı hasarlar garanti kapsamı dışındadır.
ÖN PANEL ARKA PANEL
11 12
13
2
38
10
6
5
7
9
1
4
KULLANIM
KILAVUZU

13
Çalışmaya Hazırlık - 2
Ön ve arka panel elemanları :
1- Aşırı Yük / Sıcaklık Uyarı Lambası : Bu lamba makinenin aşırı ısınmasından dolayı çıkış akımı
veremediği durumda yanar. Bu durumla, ortam sıcaklığı 40°C’ın üzerine çıktığı ve makinenin
devrede kalma oranı (çalışma verimi) aşıldığı zaman karşılaşılır. Makineyi açık halde bırakarak
soğumasını bekleyin. Lamba söndüğünde makine tekrar kullanılmaya hazırdır.
2- Güç Göstergesi Lambası : Makinenin açık olduğunu gösterir.
3- Kaynak Akımı ve Parametre Kontrol Düğmesi : Makinenin çıkış akımını (kaynak amperini) ve
kaynak parametrelerini ayarlar.
4- Akım Gösterge Paneli
5- TIG Torcu Gaz Bağlantı Soketi
6- Negatif (–) Kaynak Kablo Bağlantısı : Kaynak akımı için negatif (–) çıkış bağlantısı.
7- Örtülü Elektrod, Gaz Testi, HF/LIFT TIG ve 2/4 Tetik Mod Seçim Anahtarı
8- Pulse özelliği lambası
9- TIG Torcu Tetik Bağlantı Soketi
10- Pozitif (+) Kaynak Kablo Bağlantısı : Kaynak akımı için pozitif (+) çıkış bağlantısı.
11- Açma/Kapatma Anahtarı : Makineye şebeke akımının girişini kontrol eder.
12- Gaz Hortumu Bağlantı Soketi
13- Enerji Giriş Kablosu : Makinenin şebeke bağlantısının yapılacağı besleme kablosu ve şi.

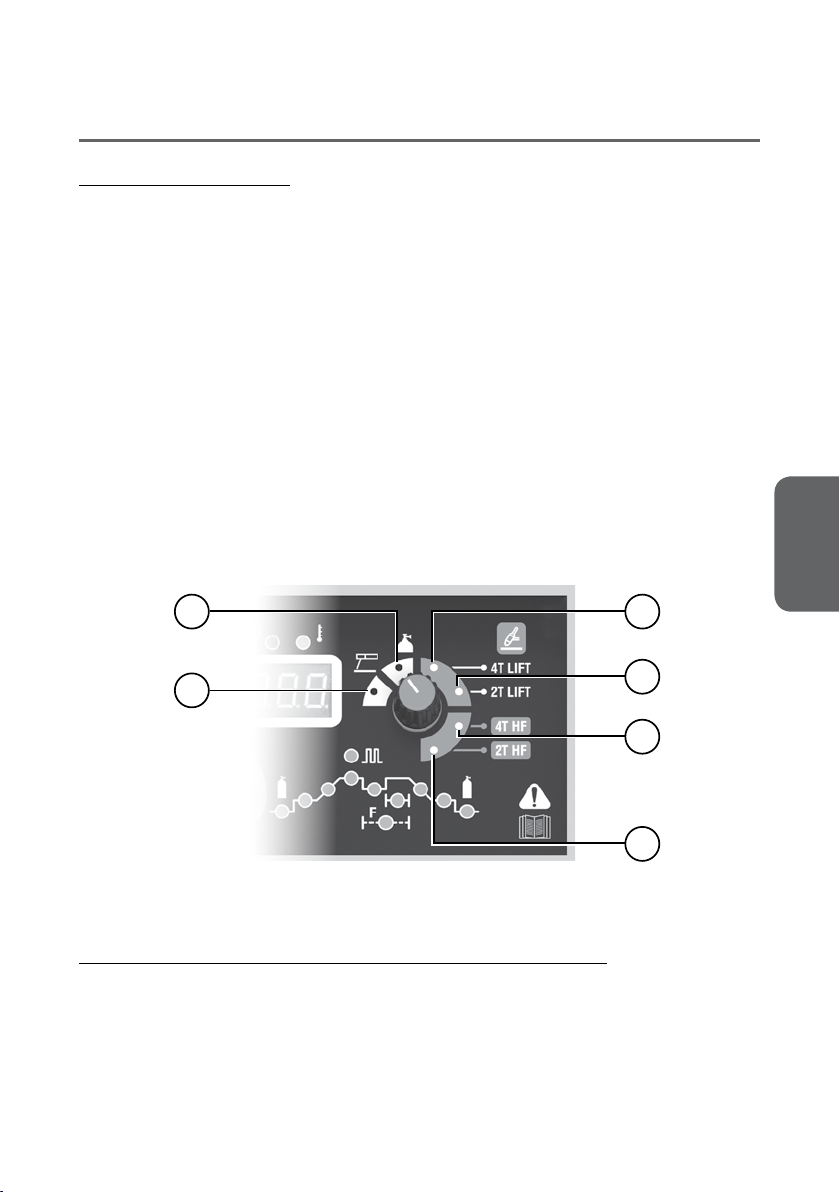

Örtülü Elektrod, Gaz Testi HF/LIFT TIG ve 2/4 Tetik Mod Seçim Anahtarı :
A- Gaz : Gaz test fonksiyonu
B- MMA : MMA modu
C- 4T_LIFT : 4 tetik LIFT TIG modu
D- 2T_LIFT : 2 tetik LIFT TIG modu
E- 4T_HF : 4 tetik Yüksek frekans TIG modu
F- 2T_HF : 2 tetik Yüksek frekans TIG
B
A
E
F
D
C
KULLANIM
KILAVUZU

14
Çalışmaya Hazırlık - 3
Örtülü Elektrod Kaynağı :
Kaynak işlemine başlamadan önce aşağıdaki işlemler yapılmalıdır:
1- Öncelikle kullanılan elektroda uygun kutbun hangisi olduğunu belirleyin. Elektrodun bilgi
föyünde bu bilgiyi bulabilirsiniz. Daha sonra kaynak kablolarını seçilen kutba uygun
olacak şekilde çıkışlara bağlayın. Örneğin DC (+) kullanılacaksa, elektrod kablosunu
makinenin (+) çıkışına (10), topraklama pensesini de (–) çıkışına (6) bağlayın. Soketi kılavuz
pimi üste gelecek şekilde yuvasına soktuktan sonra saat ibresi yönünde 1/4 tur çevirin. Soketin
fazla sıkılmadan güvenli bir şekilde yuvasına oturduğundan emin olun. Aksi halde, uzun süreli
kullanımlarda ve kaynak akımının yüksek olduğu durumlarda gevşek soketler aşırı ısınmadan
dolayı yanabilir. DC (–)’de kullanılacak elektrodlar için, elektrod kablosu (–) çıkışa (6),
topraklama pensesi ise (+) çıkışa (10) gelecek şekilde kablo bağlantılarını değiştirin. Yanlış
kutbun seçilmesi kararsız ark oluşumuna, çok fazla sıçramaya ve elektrodun iş parçasına
yapışmasına neden olur.
Kontrol Paneli Ledleri :
L1 Lambası : Güç göstergesi ledi
L2 Lambası : Sıcak başlangıç ledi
L3 Lambası : Ark kuvveti ledi
L4 Lambası : Ön gaz akış süresi ledi
L5 Lambası : Başlangıç akımı ledi
L6 Lambası : Yükselme süresi ledi
L7 Lambası : Kaynak akımı (Pik) ledi
L8 Lambası : Baz akımı ledi
L9 Lambası : Aşırı yük / sıcaklık uyarı ledi
L10 Lambası : Pals seçim ledi
L11 Lambası : Son gaz akış süresi ledi
L12 Lambası : Krater akımı ledi
L13 Lambası : Düşme süresi ledi
L14 Lambası : Pals genişliği ledi
L15 Lambası : Pals frekansı ledi
L3
L4
L2
L9
L10
L12
L14
L13
L15
L1
L5
L6
L7
L8
L11
KULLANIM
KILAVUZU

15
Çalışmaya Hazırlık - 4
2- Elektrodu elektrod pensesine takın.
3- Şase pensesini işparçasının boyasız, passız ve temiz bir yüzeyine ağızları tam temas edecek
şekilde takın.
4- Şebeke bağlantı şini uygun prize takın.
5- Kaynak işlemine başlamadan önce aşağıda belirtilen kontrolleri yapın :
a- Kaynak makinesinin güvenli bir şekilde topraklandığından emin olun.
b- Tüm temas yüzeylerinin, özellikle şase kablosunun ucundaki pense ile çalışma parçası
arasındaki bağlantının sağlam bir şekilde yapıldığından emin olun.
c- Kaynak kablolarının doğru bağlanıp bağlanmadığını kontrol edin.
d- Kaynak sırasında sıçrayan parçalar ve kıvılcımlar yangına neden olabilir. Bu nedenle kaynak
ortamında yanıcı madde bulundurulmamasına özen gösterin.
6- Açma / Kapatma anahtarını (11) açın.
7- Örtülü Elektrod, Gaz Testi HF/LIFT TIG ve 2/4 Tetik Mod Seçim Anahtarını çevirerek MMA moduna
getirin. MMA modunda sadece kaynak akımı, sıcak başlangıç ve ark kuvveti parametreleri
ayarlanır.
MMA parametre ayarları şu şekilde gerçekleştirilir:
Makineyi açın. Kaynak akımı doğrudan ayarlanabilir; parametre seçim anahtarı çevrilirse kaynak
akımı (Pik) ledi (L7) yanıp sönmeye başlar. Ledin yanıp sönmesi parametrenin ayarlanabileceği
anlamına gelir. Akım ayarı potansiyometre çevrilerek yapıldıktan sonra potansiyometreye
basılarak onaylanır ya da 3 saniye bekledikten sonra sistem parametreyi otomatik olarak
kaydeder.
Diğer parametrelerin ayarı şu şekilde gerçekleştirilir:
Örtülü Elektrod, Gaz Testi HF/LIFT TIG ve 2/4 Tetik Mod Seçim Anahtarı ile MMA modu seçin.
“Kaynak akımı ve parametre kontrol” düğmesine basın. Potansiyometre döndürülerek ark
kuvveti ledi (L3) seçin. Tekrar potansiyometre düğmesine basın, led yanıp sönmeye başlar. Ledin
yanıp sönmesi parametrenin ayarlanabileceği anlamına gelir. Parametre ayarı yapıldıktan sonra
potansiyometreye basılarak onaylanır ya da 3 saniye bekledikten sonra sistem parametreyi
otomatik olarak kaydeder.
Sıcak başlangıç ayarı da yukarıdaki yöntemle yapılır. “Kaynak akımı ve parametre kontrol”
düğmesine basılır. Parametre seçim düğmesi ile sıcak başlangıç ledi (L2) seçilir. Tekrar
potansiyometre düğmesine basılır, led yanıp sönmeye başlar. Ledin yanıp sönmesi parametrenin
ayarlanabileceği anlamına gelir. Parametre ayarı yapıldıktan sonra potansiyometreye basılarak
onaylanır ya da 3 saniye bekledikten sonra sistem parametreyi otomatik olarak kaydeder.
8- Elektrod çapına, cinsine, kaynak pozisyonuna ve elektrod bilgi föyüne göre belirleyeceğiniz
uygun kaynak akım değerini “Kaynak akımı ve parametre kontrol düğmesi (3)” ile ayarlayın.
Genelde kaynak akımı, aşağıda belirtilen değerler arasındadır. Ancak ayarlarınızı kullanmakta
olduğunuz örtülü kaynak elektrodunu üreten rmanın katalogunda belirttiği değerlere göre
yapmanızda yarar vardır.
Bu kaynak makinesi 2.50 ve 4.0 mm çapındaki rutil ve bazik karakterli örtüye sahip çubuk
kaynak elektrodlarını yakmak üzere haf kaynak işleri için tasarlanmıştır.
Rutil ve Bazik Elektrodlar İçin Akım Değerleri :
Ø 2.5 mm : 70 - 100 A Ø 3.2 mm : 100 - 140 A Ø 4.0 mm : 140 - 200 A
Ayarladığınız kaynak akımı değerini ön panelde bulunan dijital göstergeden izleyerek kontrol
edebilir, gerektiğinde kaynağın durumuna göre hassas olarak değiştirebilirsiniz.
9- Kaynak kurallarına uyarak kaynağa başlayın.
KULLANIM
KILAVUZU

16
Çalışmaya Hazırlık - 5
TIG Kaynağı :
Kaynak işlemine başlamadan önce aşağıdaki işlemler yapılmalıdır:
1- TIG kaynağı genellikle DC(+) kutup kullanılarak yapılır. Torç kablosunu makinenin (–) çıkışına (6),
topraklama pensesini ise (+) çıkışına (10) bağlayın. Soketi kılavuz pimi üste gelecek şekilde
yuvasına soktuktan sonra saat ibresi yönünde fazla sıkmadan 1/4 tur çevirin. TIG torcunun
gaz hortumunu makinenin ön panelinde bulunan TIG torcu gaz bağlantı soketine (5) takın.
Daha sonra kullanılacak olan gaz tüpünün regülatörü ile makinenin arkasındaki gaz hortumu
bağlantı soketi (12) arasındaki bağlantı yapın. TIG torcunun tetik bağlantısını ise makinenin ön
panelindeki TIG torcu tetik bağlantı soketine (9) yapın.
2- Şase pensesini işparçasının boyasız, passız ve temiz bir yüzeyine ağızları tam temas edecek
şekilde takın.
3- Şebeke bağlantı şini uygun prize takın.
4- Kaynak işlemine başlamadan önce aşağıda belirtilen kontrolleri yapın :
a- Kaynak makinesinin güvenli bir şekilde topraklandığından emin olun.
b- Tüm temas yüzeylerinin, özellikle şase kablosunun ucundaki pense ile çalışma parçası
arasındaki bağlantının sağlam bir şekilde yapıldığından emin olun.
c- Kaynak kablolarının doğru bağlanıp bağlanmadığını kontrol edin.
d- Kaynak sırasında sıçrayan parçalar ve kıvılcımlar yangına neden olabilir. Bu nedenle kaynak
ortamında yanıcı madde bulundurulmamasına özen gösterin.
5- Açma / Kapatma anahtarını (11) açın.
6- İstenen kaynak modu ve tetik seçimini Örtülü Elektrod, Gaz Testi HF/LIFT TIG ve 2/4 Tetik Mod
Seçim Anahtarı ile yapın. Kaynak makinesi 2 tetik ve 4 tetik ayarında TIG kaynağı yapabilmektedir.
TIG kaynağı modunda Lift-TIG ve Yüksek Frekans-TIG seçenekleri bulunmaktadır. Lift-TIG
kaynağında TIG torcunun iş parçasına değdirilmesi ile düşük akımlı kısa devre ve daha sonra
torcun yukarı kaldırılması ile TIG arkı oluşturulur. HF modunda ise kaynak makinesi yüksek
frekans kaynağına hazır olduğu için TIG torcu parçaya değdirilmeden ark oluşturulur.
7- 4T modunda çıkış pals fonksiyonu açık ise tüm TIG parametreleri ayarlanabilir. 2T modunda iken
çıkış pals fonksiyonu açık ise makine başlangıç ve krater akımlarını 5 A verir. Pals fonksiyonu
kapalı ise baz akımı (L8), pals frekansı (L15) ve pals genişliği (L14) ayarlanamaz.
Not: 4T modunda, ayarlanan krater süresi boyunca tetiği basılı tutun, makine ayarlanan krater
akımına ulaşır. Aksi takdirde, kaynak akımı ayarlanan krater akımına ulaşmadan sona erer.
8- Kaynak makinesi açıldığında kaynak akımı (L7 ledi) doğrudan ayarlanabilir. Kaynak akımı ve
parametre kontrol düğmesi ile akımı ayarlayın; L7 ledi yanıp sönecektir. Bu kaynak akımının
ayarlanabileceği anlamına gelir. Akım ayarını yaptıktan sonra Kaynak akımı ve parametre kontrol
düğmesi üstüne basarak ayarladığınız parametreyi onaylayın. Eğer anahtara basılmazsa,
ayarlanan parametre 3 saniye sonra sistem tarafından otomatik kaydedilir.
9- Çıkış pals seçimini Kaynak akımı ve parametre kontrol düğmesi ile yapın. Potansiyometre
düğmesine bir kez basılır ve düğme çevrilerek pals seçim ledi seçilir (L10 ledi yanar). Tekrar
potansiyometreye basılır ve L10 ledi yanıp sönmeye başlar. Ledin yanıp sönmesi parametrenin
ayarlanabileceği anlamına gelir. Ekranda “ON” yazıyorsa, pals özelliği açıktır; “OFF” yazıyorsa
kapalıdır. L10 ledi yanıp söndüğünde potansiyometre düğmesine tekrar basın. Pals özelliği açık
ise (ON konumu) kapanır (OFF konumuna geçer); kapalı ise (OFF konumu) aktif hale gelir (ON
konumuna geçer). Ayar yapıldıktan 3 saniye sonra ön panel orjinal konumuna geri döner, kaynak
akım ledi L7 yanmaya başlar.
TIG modunda iken pals özelliği açık ise L10 ledi yanar. Eğer pals özelliği kapalı ise pals ledi
yanmaz. MMA modunda da pals ledi yanmaz.
Diğer parametrelerin ayarı şu şekilde gerçekleştirilir:
Kaynak akımı ve parametre kontrol düğmesi’ne bir kez basılır ve döndürülerek
ayarlanması istenen parametre seçilir. Seçilen parametreye gelindiğinde ilgili led yanar.
Tekrar potansiyometreye basılır ve parametre ledi yanıp sönmeye başlar. Ledin yanıp
sönmesi parametrenin ayarlanabileceği anlamına gelir. Parametre ayarı yapıldıktan sonra
potansiyometreye basılarak onaylanır ya da 3 saniye bekledikten sonra sistem parametreyi
otomatik olarak kaydeder.
KULLANIM
KILAVUZU

17
Çalışmaya Hazırlık - 6
2 tetik ve 4 tetik modunda aşağıdaki parametreler seçilebilir.
Tpr (L4) : Ön gaz akış süresi
Birim : S
Ayar aralığı : 0.1-1
Fabrika ayarları
Is (L5) : Başlangıç akımı (sadece 4T modunda ayarlanır)
Birim : A
Ayar aralığı : Iw ana akımının %5-%100’si
Fabrika ayarları
Tup (L6) : Yükselme süresi
Birim : S
Ayar aralığı : 0-5
Fabrika ayarları
Iw (L7) : Kaynak akımı
Birim : A
Ayar aralığı : 5-200
Ib (L8) : Baz akımı
Birim : A
Ayar aralığı : 5-200
Önemli! Pals düğmesine basıldığında aktif hale gelir.
Dcy (L14) : Pals süresinin baz akım süresine oranıdır.
Birim : %
Ayar aralığı : 5-100
Önemli! Pals düğmesine basıldığında aktif hale gelir.
Fp (L15) : Pals frekansı
Birim : Hz
Ayar aralığı : 0.5-100
Önemli! Pals düğmesine basıldığında aktif hale gelir.
Tdown (L13) : Düşme süresi
Birim : S
Ayar aralığı : 0-5
Fabrika ayarları
Ic (L12) : Krater akımı (sadece 4T modunda ayarlanır)
Birim : S
Ayar aralığı : Iw ana akımının %5-%100’si
Fabrika ayarları
Tpo (L11) : Son gaz akış süresi
Birim : S
Ayar aralığı : 0.1-10
Fabrika ayarları
KULLANIM
KILAVUZU

18
Bakım ve Sorun Giderme - 1
Kaynak makinesinin yüksek verim ve güvenle çalışmasını sağlamak için periyodik bakım işlemlerinin
düzenli olarak yapılması gerekmektedir. Kullanıcının bakım yöntemlerini anlaması, kaynak makinesini
iyi tanıması, basit kontrol ve güvenlik uygulamalarını kendi başlarına yapabilmesi, hata oranlarını en
aza indirerek makine servis ömrünü uzatmaya özen göstermesi gerekmektedir. Periyodik bakımla
ilgili detaylı bilgiler aşağıdaki tabloda belirtilmiştir.
Uyarı : Bakım işlemi sırasında kaynak makinesinin şebeke ile olan bağlantısı mutlaka
kesilmelidir. Bakım işlemi yetkili ve konusunda uzman kişiler tarafından yapılmalıdır.
GÜNLÜK BAKIM
Makinenin ön panelinde bulunan kaynak akımı ayar düğmesi ve arka panelinde bulunan
açma-kapama anahtarının yerlerinde ve çalışır durumda olduğundan emin olun. Akım
ayar düğmesi düzgün monte edilmemişse ve açma-kapama anahtarı yerinden oynamış ve
rahat çalışmıyorsa yetkili servise başvurun.
Çalıştırdıktan sonra makinede titreme, ıslık sesi ya da garip bir koku olup olmadığını
kontrol edin. Eğer herhangi bir sorun varsa sorunun kaynağını bulmaya çalışın, çevreden
kaynaklanan bir problem varsa ortadan kaldırın, sorun eğer makineden kaynaklanıyorsa
müdahale etmeyin ve şebeke ile bağlantısını kestikten sonra yetkili servise başvurun.
Makinenizin termik korumasının çalışıp çalışmadığını kontrol edin. Kontrol işlemi: Makine
TIG modunda %30 çevrimde 200 A ve MMA modunda %25 çevrimde 200 A akım
sağlamaktadır. Bu akımda iken eğer yaklaşık 4-5 dakika sonra termik atmıyorsa termik
korumada problem var demektir. Bu durumda yetkili servise başvurun.
Zira aşırı ısınma, yangın tehlikesine neden olabilir.
Kısa devre korumasını kontrol edin. Kontrol işlemi: Elektrodu iş parçasına değdirin ve
pens-ampermetre ile kaynak kablosundan geçen akımı ölçün. Akım kısa bir süre sonra
MMA modunda ve DC TIG HF modunda 0 A’e ve DC TIG LIFT modunda 30 A’e düşecektir.
Eğer düşmüyorsa yetkili servise başvurun.
Kaynak akımının ayarlanan akım değeri ile uyumlu olduğundan emin olun. Eğer farklılık
varsa normal kaynak işlemini etkileyeceğinden gerekli ayarlamayı yapın.
Soğutma fanının hasarlı olmadığından ve normal bir şekilde döndüğünden emin olun.
Makine aşırı derecede ısındıktan sonra eğer fan devreye girmiyorsa fandaki pervanenin
bloke olup olmadığını kontrol edin. Eğer fan hasarlı ise yetkili servise başvurun.
Kaynak bağlantılarının gevşek ya da aşırı derecede ısınmış olup olmadığını kontrol edin.
Eğer aşırı ısınma ya da gevşeme varsa bağlantıları sıkın veya yetkili servise başvurun.
Akım kablosunun hasar görüp görmediğini kontrol edin. Eğer hasar görmüşse hasarlı
bölümü uygun bir malzeme ile sararak yalıtın ya da kabloyu yenisi ile değiştin.
AYLIK BAKIM
Kuru hava kompresörü kullanarak makinenin içini zamanla biriken tozlardan temizleyin.
Küçük parçaları korumak için, temizlik sırasında kullanılan havanın basıncına dikkat edin.
Makinenin üzerindeki vidaları kontrol edin, eğer gevşeklik varsa sıkın. Eksik vida vara
yerine mutlaka yenisini takın. Paslı vidaları yenisi ile değiştirin.
KULLANIM
KILAVUZU
