ASM Zip-Spray 2100 Plus 240V User manual

- For portable spray applications of architectural paints and coatings -
- 适用于建筑涂料和涂层的便携喷涂应用 -
- 구조적 도장 및 코팅에 대한 휴대용 스프레이 분야 -
3300 psi (227 bar, 22.7 MPa) Maximum Working Pressure / 最大工作压力 / 최대 허용 압력
Related Manuals
Australian Patent 2004313479
Important Safety Instructions / 重要安全说明 / 중요 안전 정보
Read all warnings and instructions in this manual. Save these instructions.
请阅读本手册的所有警告及说明。妥善保存这些说明。
이 설명서의 모든 경고와 지침을 읽고 , 이러한 지침을 보관해 두십시오 .
312496
312363 (English)
312364 (French)
312365 (Spanish)
312362
312490B
EN ZH KO
Operation / 작동 / 操作
Electric Airless Sprayers
전기식 에어리스 도장기
电动无气喷涂机
ASM Zip-Spray™2300 Plus 240V: 247533
ASM M2300 Plus 110V: 247534
ASM M2300 Plus 240V: 247535
ti10702a

Warnings
2312490B
Warnings
The following are general warnings related to the setup, use, grounding, maintenance and repair of this equipment.
Additional, more sepcific warnings may be found throughout the body of this manual where applicable. Symbols
appearing in the body of the manual refer to these general warnings. When these symbols appear throughout the
manual, refer back to these pages for a description of the specific hazard.
WARNING
FIRE AND EXPLOSION HAZARD
Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help prevent
fire and explosion:
• Use equipment only in well ventilated area.
• Eliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic drop
cloths (potential static arc).
• Sprayer generates sparks. When flammable liquid is used in or near the sprayer or for flushing or
cleaning, keep sprayer at least 20 feet (6 m) away from explosive vapors.
• Keep work area free of debris, including solvent, rags and gasoline.
• Do not plug or unplug power cords or turn lights on or off when flammable fumes are present.
• Ground equipment and conductive objects in work area. Read Grounding instructions.
• If there is static sparking or you feel a shock, stop operation immediately. Do not use equipment
until you identify and correct the problem.
• Keep a fire extinguisher in the work area.
ELECTRIC SHOCK HAZARD
Improper grounding, setup, or usage of the system can cause electric shock.
• Turn off and disconnect power cord before servicing equipment.
• Use only grounded electrical outlets.
• Use only 3-wire extension cords.
• Ensure ground prongs are intact on sprayer and extension cords.
• Do not expose to rain. Store indoors.
SKIN INJECTION HAZARD
High-pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like just
a cut, but it is a serious injury that can result in amputation. Get immediate surgical treatment.
• Do not point gun at anyone or at any part of the body.
• Do not put your hand over the spray tip.
• Do not stop or deflect leaks with your hand, body, glove, or rag.
• Engage trigger lock when not spraying.
• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,
checking, or servicing equipment.

Warnings
312490B 3
WARNING
EQUIPMENT MISUSE HAZARD
Misuse can cause death or serious injury.
• Do not exceed the maximum working pressure or temperature rating of the lowest rated system
component. Read Technical Data in all equipment manuals.
• Use fluids and solvents that are compatible with equipment wetted parts. Read Technical Data in all
equipment manuals. Read fluid and solvent manufacturer’s warnings. For complete information
about your material, request MSDS from distributor or retailer.
• Check equipment daily. Repair or replace worn or damaged parts immediately with genuine ASM
replacement parts only.
• Do not alter or modify equipment.
• Use equipment only for its intended purpose. Call your ASM distributor for information.
• Route hoses and cables away from traffic areas, sharp edges, moving parts, and hot surfaces.
• Do not kink or overbend hoses or use hoses to pull equipment.
• Comply with all applicable safety regulations.
• Keep children and animals away from work area.
• Do not operate the unity when fatigued or under the influence of drugs or alcohol.
PRESSURIZED ALUMINUM PARTS HAZARD
Do not use 1,1,1-trichloroethane, methylene chloride, other halogenated hydrocarbon solvents or fluids
containing such solvents in pressurized aluminum equipment. Such use can cause serious chemical
reaction and equipment rupture, and result in death, serious injury, and property damage.
TOXIC FLUID OR FUMES HAZARD
Toxic fluids or fumes can cause serious injury or death if splashed in the eyes or on skin, inhaled, or
swallowed.
• Read MSDS’s to know the specific hazards of the fluids you are using.
• Store hazardous fluid in approved containers, and dispose of it according to applicable guidelines.
PERSONAL PROTECTIVE EQUIPMENT
You must wear appropriate protective equipment when operating, servicing, or when in the operating
area of the equipment to help protect you from serious injury, including eye injury, inhalation of toxic
fumes, burns, and hearing loss. This equipment includes but is not limited to:
• Protective eye wear
• Clothing and respirator as recommended by the fluid and solvent manufacturer
•Gloves
• Hearing protection

警告
4312490B
警告
以下为与本设备的设置、使用、接地、维护及修理有关的一般性警告。此外，在本手册的其它适当地方还有更明确的
警告。本手册各处出现的标志系指这些一般性警告。当本手册的某处出现这些标志时，请回到以下各页以了解对具体
危险的说明。
警告
火灾和爆炸危险
工作区内的溶剂及涂料烟雾等易燃烟雾会点燃或爆炸。为避免火灾及爆炸：
•仅在通风良好的地方使用此设备。
•清除所有火源，如引火火焰、烟头、手提电灯及塑胶遮蔽布 （可产生静电火花）。
•喷涂机会产生电火花。当喷涂机使用易燃液体或在其附近使用易燃液体或用易燃液体进行冲洗或清洗
时，要让喷涂机离开爆炸性蒸气至少 20 英尺 （6 m）。
•保持工作区清洁，无溶剂、碎片、汽油等杂物。
•存在易燃烟雾时不要插拔电源插头及开关电灯。
•将工作区内的设备及导电物体接地。请阅读接地说明。
•如果出现静电火花或感到有电击，要立刻停止操作。在找出并纠正问题之前，不要使用设备。
•工作区内要始终备有灭火器。
电击危险
系统接地不当、设置不正确或使用不当都可导致电击。
•进行设备维修之前，要关闭电源并切断电源线的连接。
•只能使用已接地的电源插座。
•只能使用三芯加长电线。
•确保喷涂机及加长电线上的接地插脚完好无损。
•不要暴露在雨水中。要存放在室内。
皮肤注射危险
从喷枪、软管泄漏处或破裂的部件射出的高压流体会刺破皮肤。伤势看起来会象 " 只划了一小口 "，其实
是严重受伤，可能导致肢体切除。应即刻进行手术治疗。
•不要将喷枪指着任何人或身体的任何部位。
•不要将手放在喷嘴上。
•不要用手、身体、手套或抹布去堵住或挡住泄漏部件。
•不喷涂时要锁上扳机锁。
•在停止喷涂时以及在清洗、检查或维修设备之前，要按照本手册的 泄压步骤进行。

警告
312490B 5
警告
设备误用危险
误用设备会导致严重的人员伤亡。
•不要超过额定值最低的系统部件的最大工作压力或温度额定值。请阅读所有设备手册中的技术数据。
•请使用与设备的流体部件相适应的流体或溶剂。请阅读所有设备手册中的技术数据。 阅读流体及溶
剂生产厂家的警告。有关涂料的完整资料，请向涂料分销商或零售商索要材料安全数据表 （MSDS）。
•要每天检查设备。已磨损或损坏的零部件要立刻修理或更换，只能使用 ASM 的原装替换用零部件进
行修理或更换。
•不要对设备进行改动或修改。
•只能将设备用于其特定的用途。有关资料请与 ASM 公司的经销商联系。
•让软管和电缆远离公共区域、尖锐边缘、移动部件及热的表面。
•不要扭绞或过度弯曲软管或用软管拽拉设备。
•要遵照所有适用的安全规定进行。
•儿童和动物要远离工作区。
•疲劳时或在吸毒或酗酒之后不得使用此设备。
高压铝质部件危险
不要在加压的铝质装置中使用 1,1,1- 三氯乙烷、二氯甲烷、其它卤代烃溶剂或含有这些溶剂的流体。否
则会导致剧烈的化学反应和设备破裂，并可造成严重的人员伤亡及财产损失。
流体或烟雾中毒危险
如果吸入有毒的烟雾、食入有毒的流体或让它们溅到眼睛里或皮肤上，都会导致严重伤害或死亡。
•应阅读材料安全数据表 （MSDS），熟悉所用流体的特殊危险性。
•危险性流体要存放在规定的容器内，并按照有关规定的要求进行处置。
个体防护用品
在操作或维修设备时，或在进入设备的工作区时，必须穿戴适当的防护用品，以免受到严重损伤 （包括
眼睛损伤）、吸入有毒烟雾、烧伤以及听力损失。这些用品包括但不限于：
•护目镜
•流体和溶剂生产厂家所推荐的防护衣及呼吸器
•手套
•听力保护装置

경고
6312490B
경고
다음은 이 장비의 설정 , 사용 , 접지 , 유지보수 및 수리에 관한 일반적인 경고입니다 . 더 구체적인 경고가 이
설명서의 관련 부분에 추가로 제공될 수 있습니다 . 설명서 본문에 나타나는 기호는 이러한 일반 경고를 의미합
니다 . 설명서를 읽는 도중 이러한 기호를 만나면 이 페이지로 돌아와서 관련 위험에 대한 설명을 참조하십시오 .
경고
화재 및 폭발 위험
작업장의 솔벤트 및 페인트 연기와 같은 인화성 연기는 발화하거나 폭발할 위험이 있습니다 . 화재
와 폭발을 방지하기 위해 다음을 준수하십시오 .
•환기가 잘 되는 곳에서 장비를 사용하십시오 .
•파일럿 등, 담배, 휴대용 전기 램프, 비닐 깔개(정전기 방전 위험) 등 발화 가능성이 있는 물질
을 모두 치우십시오 .
•도장기가 스파크를 생성합니다 . 세척 또는 청소에 또는 그 부근에서 화염성 액체를 사용하는 경
우에는 폭발성 증기로부터 20 피트 (6 m) 이상 떨어져서 작업하십시오 .
•작업장에 솔벤트 , 헝겊 천 및 가솔린을 포함한 찌꺼기가 없도록 유지하십시오 .
•가연성 연기가 있는 곳에서는 전원 코드를 끼우거나 빼지 말고 등을 켜거나 끄지 마십시오 .
•작업장의 장비와 도체를 접지하십시오 ( 접지 참조 ).
•정전기 불꽃이 일어나거나 감전이 되면 즉시 작업을 중지하십시오 . 문제점을 확인해서 해결할
때까지 장비를 사용하지 마십시오 .
•작업장에 소화기를 비치하십시오 .
감전 위험
시스템의 접지 , 설정 또는 사용이 올바르지 않으면 감전 사고가 발생할 수 있습니다 .
•장비를 수리하기 전에 전원을 끄고 전원 코드를 뽑으십시오 .
•접지된 전기 콘센트만 사용하십시오 .
•3 선 확장 코드만 사용하십시오 .
•도장기와 확장 코드의 접지된 단자가 손상되지 않았어야 합니다 .
•빗물에 노출시키지 말고 실내에 보관하십시오 .
피부 손상 위험
건 , 호스의 누출 부위 또는 파손된 부품에서 발생하는 고압 유체로 인해 피부가 손상될 수 있습니
다 . 이는 단순한 외상으로 보일 수도 있지만 , 절단을 초래할 수 있는 심각한 부상입니다 . 이러한
경우에는 즉시 치료를 받으십시오 .
•건이 다른 사람 또는 신체의 일부를 향하지 않도록 하십시오 .
•스프레이 팁 위에 손을 놓지 마십시오 .
•손 , 신체 , 장갑 또는 옷으로 누출되는 유체를 막지 마십시오 .
•스프레이하지 않을 때는 항상 방아쇠 안전장치를 잠그십시오 .
•스프레이 작업을 정지할 때와 장비를 청소 , 점검 또는 수리하기 전에 이 설명서의 압력 해제 절
차를 따르십시오 .

경고
312490B 7
경고
장비 오용 위험
장비를 잘못 사용하면 중상을 입거나 사망에 이를 수 있습니다 .
•가장 낮게 측정된 시스템 구성품이 최대 작동 압력 및 온도 등급을 초과하지 않도록 하십시오 .
모든 장비 설명서의 기술 자료를 참조하십시오 .
•장비 중 유체 / 솔벤트가 닿는 부품과 호환되는 유체와 솔벤트를 사용하십시오 . 모든 장비 설명
서의 기술 자료를 읽고 , 유체 및 솔벤트 제조업체의 경고를 읽으십시오 . 재료에 대한 전체 정
보가 필요하면 유통업체 또는 대리점에게 MSDS 를 요청하십시오 .
•장비는 매일 점검하십시오. 마모되었거나 손상된 부품이 있으면 즉시 수리하거나 정품 ASM 부품
으로 교체하십시오 .
•장비를 개조하거나 수정하지 마십시오 .
•장비는 본래 용도에 맞게 사용하십시오 . 자세한 사항은 ASM 대리점에 문의하십시오 .
•호스와 케이블은 통로나 날카로운 모서리 , 이동 부품 및 뜨거운 표면을 지나가지 않도록 배선하
십시오 .
•호스를 꼬거나 구부리지 마십시오 . 또한 호스를 잡고 장비를 끌어당겨서도 안됩니다 .
•관련 안전 규정을 모두 준수하십시오 .
•작업장 근처에 어린이나 동물이 오지 않게 하십시오 .
•피곤한 상태 또는 약물이나 술을 마신 상태로 장치를 조작하지 마십시오 .
가압 알루미늄 부품 위험
가압 알루니늄 장비에서는 1,1,1- 트리클로로에탄과 염화 메틸렌을 비롯해 솔벤트 등을 포함하는 기
타 할로겐화 하이드로카본 솔벤트나 유체는 사용하지 마십시오 . 그러한 물질을 사용하면 심각한 화
학적 반응이 일어나고 장비가 파손되어 사망이나 중상 또는 재산상의 피해를 입을 수 있습니다 .
유해성 유체 또는 가스 위험
유독성 유체 또는 연기가 눈이나 피부에 닿거나 이를 흡입하거나 삼키면 중상을 입거나 사망에 이
를 수 있습니다 .
•재료 안전 자료 시트 (MSDS) 를 참조하여 사용 중인 유체에 어떠한 위험 요소가 있는지 확인하십
시오 .
•위험한 유체는 승인된 용기에 보관하고 관련 규정에 따라 폐기하십시오 .
개인 보호 장비
장비를 작동하거나 수리할 때 또는 장비가 작동하는 지역에 있을 때에는 눈 부상 , 유독성 연기 흡
입 , 화상 및 청력 손상을 포함한 중상을 예방하기 위해 반드시 적절한 보호 장비를 착용해야 합니
다 . 다음은 이러한 장비의 예입니다 .
•보호 안경
•유체 및 솔벤트 제조업체에서 권장하는 보호복 및 마스크
•장갑
•청력 보호

Component Identification / 部件辨认 / 구성품 식별 /
8312490B
Component Identification / 部件辨认 /
구성품 식별 /
English 中文 한국어
A Pressure Control 压力控制器 압력 제어기
BON/OFFswitch ON/OFF 开关 온 / 오프 스위치
C Pressure Guage (not on all models) 压力表 （并非所有型号都有） 압력 게이지 ( 일부 모델에는 없음 )
DPowerCord 电源线 전원 코드
E Fluid Outlet 流体出口 유체 배출구
FPrimeValve 填料阀 흡입 밸브
G Cord Wrap 电线缠绕架 코드 랩
HPump 泵펌프
J Suction Hose 吸料管 석션 호스
KDrainHose 回流管 배출 호스
MFluidHose 流体软管 유체 호스
NGun 喷枪 건
PTip 喷嘴 팁
R Guard 护罩 가드
S Trigger Safety Lock 扳机的安全销 방아쇠 안전 잠금장치
T Serial Number ID Label 系列号识别标签 일련 번호 ID 라벨
UFilterCover 过滤器外罩 필터 커버
ti10703a
R
P
S
N
M
B
A
C
K
F
D
T
J
H
E
U
G

Component Identification / 部件辨认 / 구성품 식별 /
312490B 9
Grounding / 接地 / 접지
English 中文 한국어
The sprayer must be
grounded. Grounding
reduces the risk of
static and electric
shock by providing an
escape wire for the
electrical current due
to static build up or in
the event of a short
circuit.
必须将喷涂机接地。
通过接地，可给电流
提供静电聚集时或发
生短路时逃逸的通路，
减少出现静电和电击
的危险。
도장기는 반드시 접
지해야 합니다 . 접지
를 하면 정전기 축적
으로 인해 또는 회로
단락 시 전류가 빠져
나갈 길이 생기므로
정전기 쇼크나 감전
의 위험이 줄어듭니
다.

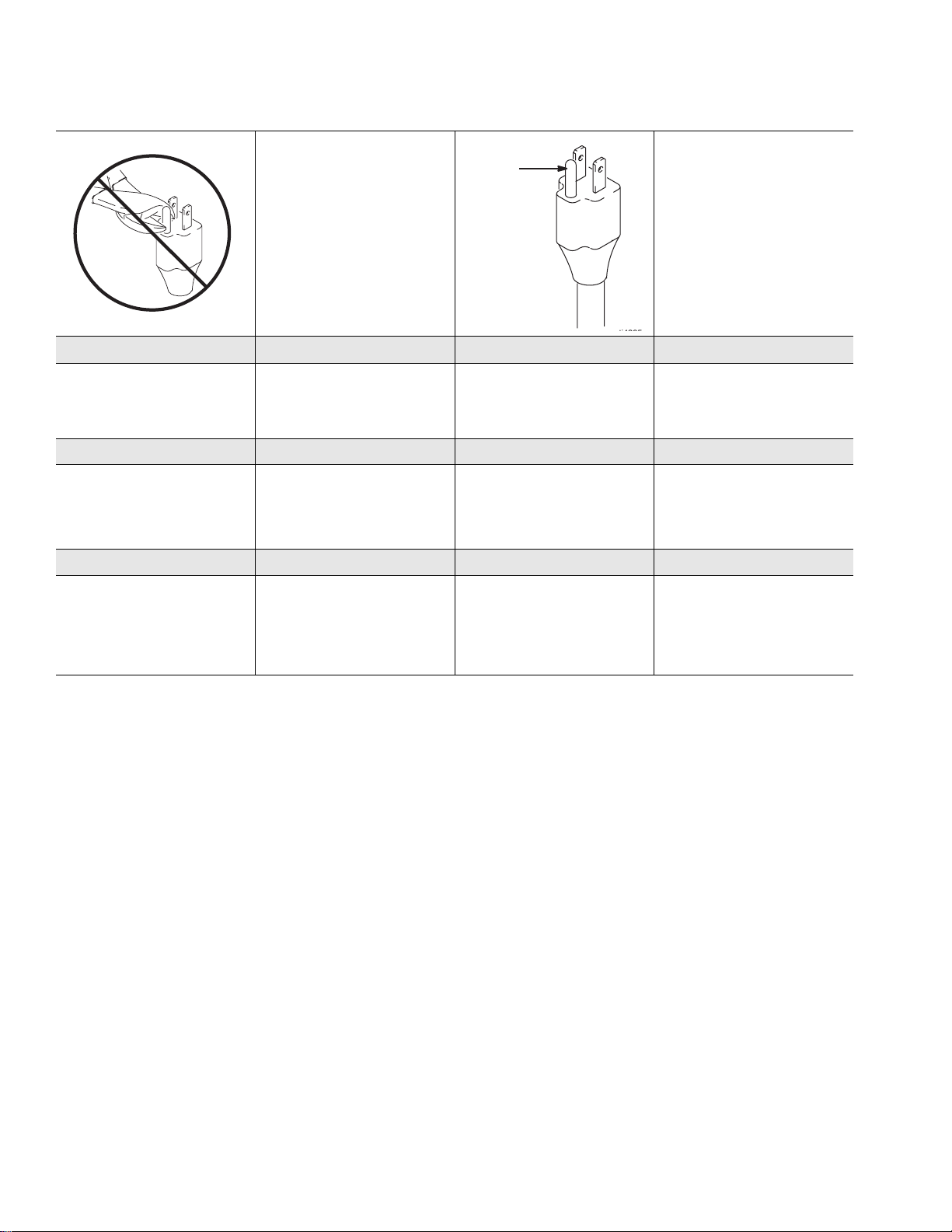

• The sprayer cord includes a grounding wire with an appropriate grounding contact. • The plug must be plugged into an
outlet that is properly installed and
grounded in accordance with all
local codes and ordinances.
•喷涂机的电源线带有接地导线和适当的接地触脚。 •必须将该插头插入按照当地规定和
要求正确安装并接地的电源插座上。
•도장기 코드에는 적절한 접지 접촉부와 함께 접지선이 포함되어 있습니다 . •플러그는 관련 지역 규정에 따라
올바르게 설치 및 접지된 콘센트
에 꽂아야 합니다 .

Component Identification / 部件辨认 / 구성품 식별 /
10 312490B
Power Requirements Extension Cords
• Do not modify plug! If it will not fit
in outlet, have grounded outlet
installed by a qualified electri-
cian. Do not use an adapter.
• 100-120V units require
100-120 VAC, 50/60 Hz, 15A,
1 phase.
• 230V units require 230 VAC,
50/60 HZ, 7.5A, 1 phase.
• Use an extension cord with an
undamaged ground contact.
• If an extension cord is necessary,
use a 3-wire, 12 AWG (2.5 mm2)
minimum.
电源要求 加长电线
•不要对插头进行修改！如果无法
将其插入电源插座内，让一位合
格的电工重新安装接地的电源插
座。不要使用转接器。
•100-120V 设备需要交流
100-120 V，50/60 Hz,15A,
单相电源。
•230V 设备需要交流 230 V，
50/60 Hz,7.5A, 单相电源。
•使用接地触脚未损坏的加长电
线。
•如果需要加长电线，至少要使用
3 芯的 12 号 AWG （2.5mm2）电
线。
전원 요구 사항 확장 코드
•플러그를 개조하지 마십시오 !
콘센트에 맞지않으면 자격을 갖
춘 기술자에게 접지된 콘센트
설치를 맡기십시오 . 어댑터를
사용해서도 안됩니다 .
•100-120V 장치에는
100-120 VAC, 50/60 Hz,
15A, 단상이 필요합니다 .
•230V 장치에는 230 VAC,
50/60 HZ, 7.5A, 단상이
필요합니다 .
•접지 접촉부가 손상되지 않은
확장 코드를 사용하십시오 .
•확장 코드가 필요한 경우 3 선
12 AWG(2.5mm2) 이상을 사용하
십시오 .
ti4297a
Ground
ti4295
120 volt plug

Component Identification / 部件辨认 / 구성품 식별 /
312490B 11

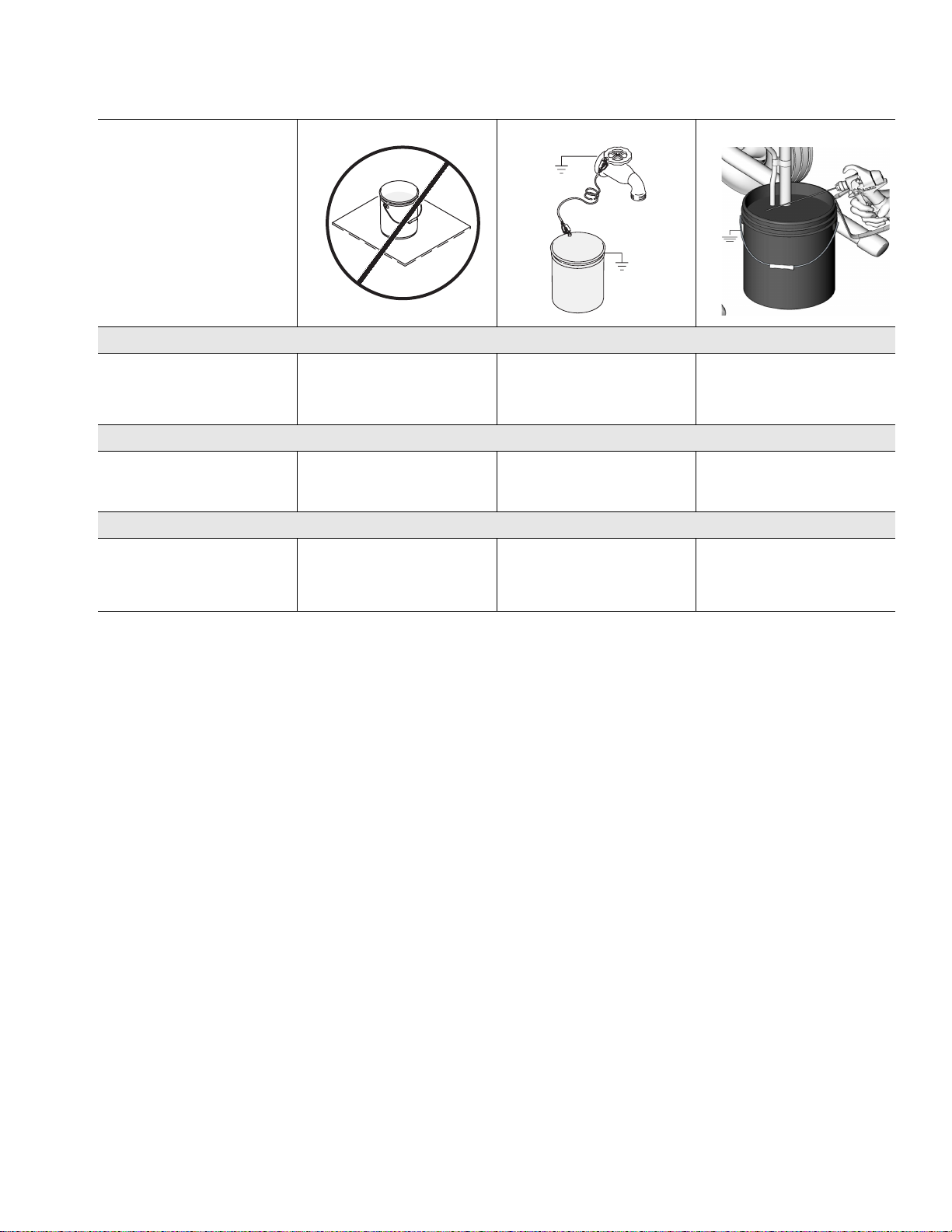

Pails
•Solvent and oil/based fluids:
follow local code. Use only con-
ductive metal pails, placed on
a grounded surface such as
concrete.
• Do not place pail on a nonconduc-
tive surface such as paper or card-
board which interrupts grounding
continuity.
•Grounding a metal pail: connect a
ground wire to the pail by clamping
one end to pail and other end to a
true earth ground such as a water
pipe.
•To maintain grounding conti-
nuity when flushing or relieving
pressure: hold metal part of spray
gun firmly to side of a grounded
metal pail. Then trigger gun.
桶
•溶剂及油性流体：按照当地的规
范。只使用放置在已接地表面
（如混凝土）上的导电金属桶。
•不要将桶放在诸如纸或纸板等非导
电的表面上，这样的表面会影响接
地的连续性。
•金属桶的接地：将一根接地导线连
接到桶上，导线的一端夹在桶上另
一端夹在诸如水管等真正的大地接
地点上。
•为了在冲洗或释放压力时维持接
地的连续性：将喷枪的金属部分
紧紧靠在接地金属桶的边上。然
后扣动喷枪扳机。
세척 통
•솔벤트 및 오일류 : 지역 규정을
따르십시오 . 전도성이 있는 금속
통을 사용하고 반드시 콘트리트와
같은 접지된 바닥 위에 놓습니다 .
•종이 또는 마분지 같이 접지를 방
해하는 비전도성 표면 위에 통을
놓으면 안됩니다 .
•금속 통 접지 : 한쪽 끝은 세척 통
에 , 다른쪽 끝은 용수 파이프와
같은 어스 접지에 연결하는 방식
으로 접지선을 연결하십시오 .
•세척하거나 압력을 해제할 때
접지 상태를 유지하려면 스프레
이 건의 금속 부분을 접지된 금
속 통의 측면에 단단히 고정시
킨 후 건을 발사합니다 .
ti5850a ti5851a

Pressure Relief Procedure / 泄压步骤 / 압력 해제 절차
12 312490B
Pressure Relief Procedure / 泄压步骤 /
압력 해제 절차
English 中文 한국어
To reduce risk of
injury from injection,
follow this procedure
whenever you are
instructed to relieve
pressure, stop
spraying, service
equipment or install
or clean spray tip.
为减少由于注射造成
人员受伤的危险，无
论何时只要是要求您
释放压力、停止喷涂、
维修设备、安装或清
洗喷嘴，都要按照泄
压步骤进行。
부상의 위험이 있으
므로 압력 해제 , 스
프레이 중지 , 장비
정비 , 스프레이 팁
설치 또는 청소 등이
필요한 경우에는 반
드시 이 절차를 따르
십시오 .
1 Turn power OFF and
unplug sprayer.
2 Turn pressure to lowest
setting. Trigger gun to
relieve pressure. Turn prime
valve down.
If you suspect spray tip or hose is completely clogged, or that
pressure has not been fully relieved after following these steps,
VERY SLOWLY loosen tip guard retaining nut or hose end coupling
to relieve pressure gradually, then loosly completely. Now clear tip or
hose obstruction.
1关断电源并拔下喷涂机电源
插头。
2将压力调到最低值。扣动喷
枪扳机，使压力释放掉。将
填料阀向下旋转。
如果怀疑喷嘴或软管完全堵塞或完成这些步骤后怀疑压力未完全释放
掉，应
极为缓慢地 松开喷嘴护罩的固定螺母或软管端部的接头，使压
力逐渐释放掉，然后再完全松开。然后清理喷嘴或软管堵塞物。
1전원을 끄고 도장기의 전
원 코드를 뺍니다 .
2최저 압력으로 설정합니다
. 건의 방아쇠를 당겨 압
력을 해제하고 프라임 밸
브를 아래로 돌립니다 .
스프레이 팁이나 호스가 완전히 막혔거나 위의 단계를 따른 후에
도 압력이 충분히 떨어지지 않으면 팁 가드 고정 너트 또는 호스
끝 커플링을
아주 천천히 풀어서 점차적으로 압력을 완화한 다음
완전히 풀어 주십시오 . 이제 팁 또는 호스의 장애물을 청소하십
시오 .
ti2718a
ti2707a
ti2614a
-
ti2719a

Setup / 设置 / 설치
312490B 13
Setup / 设置 / 설치
Throughout these instructions, Model 233960 is shown in all illustrations. Your sprayer model may look slightly
different than pictured.
本说明书各处所显示的插图均为 233960 型设备。您的喷涂机型号在外观上可能会与图中所示略微不同。
지침의 모든 그림에는 모델 233960 이 사용되었습니다 . 따라서 귀하의 도장기 모델은 그림과 약간 다를 수 있
습니다 .
1 Connect ASM airless
hose to sprayer. Tighten
securely.
2 Connect other end of
hose to gun.
3 Tighten securely. 4 Remove tip guard.
1 ASM 에어리스 호스를
도장기에 연결하고 단단
히 조입니다 .
2호스의 반대쪽 끝을 건에
연결합니다 .
3단단히 조입니다 . 4팁 가드를 제거합니다 .
1将 ASM 无气软管连接到
喷涂机上。牢牢拧紧。
2将软管的另一端连接到喷
枪上。
3牢牢拧紧。 4取下喷嘴护罩。

Setup / 设置 / 설치
14 312490B
5 Check inlet strainer for
clogs and debris.
6 Fill throat packing nut
with ASM Packing Seal to
prevent premature
packing wear. Do this
each time you spray.
7 Turn power OFF. 8 Plug power supply cord
into a properly grounded
electrical outlet.
5흡입구 여과기에 찌거기
가 끼어 막히지 않았는지
확인하십시오 .
6스프레이할 때마다 패킹
이 빨리 마모되지 않도록
스로트 패킹 너트를
ASM Packing Seal 로 채
웁니다 .
7전원을 끕니다 .
8 전원 공급 코드를 접지된
전기 콘센트를 꽂습니다 .
5检查入口过滤器是否有堵
塞物及污物。
6给喉部密封螺母注满喉管
密封液 （ASM Packing
Seal），以防止密封件过
早磨损。每次喷涂时都要
这样做。
7关断电源。 8将电源线插头插入正确接
地的电源插座上。
Approximate Fill Level
ti2707a
ti2810a

Setup / 设置 / 설치
312490B 15
9 Turn prime valve down. 10 Place siphon tube set in grounded metal pail partially filled with flushing fluid. Attach ground
wire to pail and to true earth ground. Do 1. - 5. of Startup, page 16 to flush out storage oil
shipped in sprayer. Use water to flush water-base paint and mineral spirits to flush oil-base
paint and storage oil.
9将填料阀向下旋转。 10 将吸料管套件放入盛有冲洗液的接地金属桶内。用接地导线将桶连接到真正的大地接地点
上。进行第 16 页起动的第 1 至第 5 步，将喷涂机内的存放油冲洗掉。用水冲洗水性涂
料，用矿物油精冲洗油性涂料和存放油。
9주입 밸브를 아래로 돌립
니다 .
10 세척액 일부를 채운 접지된 금속 통에 흡입 튜브 세트를 놓고 , 접지선을 솔벤트통과 실
제 지면에 놓습니다 . 16 페이지에 있는 시작의 단계 1 - 5 를 수행하여 도장기에 있는
보관 오일을 세척합니다 . 물로 수성 페인트를 세척하고 미네랄 분리기로 유성 페인트
와 보관 오일을 세척합니다 .
ti2719a

Startup / 起动 / 작동 시작
16 312490B
Startup / 起动 / 작동 시작
1 Turn pressure control to
lowest pressure.
2 Turn power ON. 3 Increase pressure to start
motor and allow fluid
to circulate through drain
tube for 15 seconds; then
turn pressure down.
4 Turn prime valve
horizontal.Take spray gun
trigger safety OFF.
1将压力控制钮旋到最低压
力值。
2接通电源。 3将压力增大以使电动机启
动，并让流体通过回流管
循环 15 秒钟；然后将压
力降低。
4将填料阀旋至水平位置。
打开喷枪扳机的安全销。
1압력 조절기를 최저 압력
으로 돌립니다 .
2전원을 켭니다 .3압력을 늘려 모터를 가동
하면 유체가 15 분 동안
배수 튜브를 통해 순환합
니다. 그런 다음 압력을
낮춥니다 .
4주입 밸브를 수평으로 맞
추고 스프레이건 방아쇠
를 단단하게 잠급니다 .
ti2706a
ti2712a

Startup / 起动 / 작동 시작
312490B 17
5 Hold gun against grounded
metal flushing pail. Trigger
gun and increase fluid
pressure to 1/2. Flush
1minute.
6 Inspect for leaks. Do not stop
leaks with hand or a rag! If
leaks occur, do Pressure
Relief. Tighten fittings. Do
Startup, 1. - 5, page 16. If no
leaks, proceed to 7.
7 Place siphon tube in paint
pail.
8 Trigger gun again into
flushing pail until paint
appears.
5握住喷枪靠在接地的金属冲
洗桶上。扣动喷枪扳机并增大
流体压力至 1/2 刻度。冲洗
1 分钟。
6 检查是否有泄漏。不要用手或
抹布去堵泄漏！如果出现泄
漏，请进行泄压处理。拧紧接
头。进行第 16 页起动的第 1
至第 5 步。如果没有泄漏，
则进行第 7步。
7将吸料管放入涂料桶中。 8再次朝冲洗桶内扣动喷枪扳
机，直到有涂料流出。
5접지된 금속 세척통을 향해
건을 잡습니다 . 방아쇠를
당겨 유체 압력을 1/2 만큼
늘린 상태에서 1 분 동안 세
척합니다 .
6 누출 부위가 있는지 검사합
니다 . 손이나 헝겊으로 누
출 부위를 막지 마십시오 !
누출이 발생하면 압력을 해
제하고 장치를 고정시킵니다
. 16 페이지에 있는 시작의
단계 1 - 5 를 수행합니다 .
누출이 없으면 단계 7을 계
속하십시오 .
7페인트 통에 흡입 튜브를 놓
습니다 .
8페인트가 나타날 때까지 세
척 통을 향해 건을 쏩니다 .
PAINT
ti2714a

Startup / 起动 / 작동 시작
18 312490B
9 Move gun to paint pail and
trigger for 20 seconds. Set
gun safety ON.
10 Screw tip assembly onto
gun. Tighten. For gun
assembly instructions,
see gun manual, 312363,
312364, 312365.
9 将喷枪移向涂料桶并扣动
扳机 20 秒钟。锁上喷枪
的安全销。
10 将喷嘴组件旋到喷枪上。
拧紧。有关喷枪的装配
说明，请参见喷枪手册
312363, 312364,
312365。
9 페인트 통으로 건을 옮겨
20 초 동안 분무한 후 안
전장치를 잠급니다 .
10 나사로 팁 어셈블리를
건에 고정시킵니다 . 건
어셈블리 지침은 건 설
명서 312363, 312364,
312365 를 참조하
십시오 .
ti10313a ti10314a

Startup / 起动 / 작동 시작
312490B 19
Spraying / 喷涂 / 스프레이 작업
1 Spray test pattern. Start with pressure turned to its lowest
setting, then gradually increase pressure gradually until
you achieve a consistent spray pattern without heavy
edges. Use smaller tip size if pressure adjustment can not
eliminate heavy edges.
2 Hold gun perpendicular, 10-12 in. from surface. Spray back
and forth, overlapping by 50%. To prevent heavy spots,
before pulling trigger, first move gun using a back and forth
motion. When you stop spraying, after releasing trigger,
continue to move gun back and forth for a few seconds.
1喷涂试验喷型。先将压力调到最低值，然后逐渐增大压力，
直到获得一致的喷型，而且没有厚边。如果无法通过调整
压力消除厚边，可采用尺寸较小的喷嘴。
2握住喷枪，使其垂直被喷表面并距离 10-12 英寸。进行来
回喷涂，使搭接 50%。为了避免产生厚的斑点，在扣动扳
机之前要先来回移动喷枪。停止喷涂时，要在释放扳机之
后继续来回移动喷枪几秒钟。
1스프레이 테스트 패턴입니다 . 압력을 최저 설정에 맞춘
상태로 시작하고 , 두꺼운 가장자리 없이 일정한 스프레
이 패턴을 얻을 때까지 서서히 압력을 높입니다 . 압력
조정으로 두꺼운 가장자리가 사라지지 않으면 더 작은
팁을 사용하십시오 .
2표면에서 10 - 12 인치 떨어진 위치에서 수직으로 건을
잡고 앞 뒤로 분무합니다 . 50% 정도 겹쳐 분무하십시
오 . 두꺼운 얼룩이 생길 수 있으므로 , 방아쇠를 당기기
전에 우선 앞, 뒤로 건을 움직여 주십시오. 스프레이를
멈출 때는 방아쇠르르 놓은 후 몇 초 정도 건을 앞 , 뒤
로 움직입니다 .
heavy
edges
ti2757a
ti2758a

Startup / 起动 / 작동 시작
20 312490B

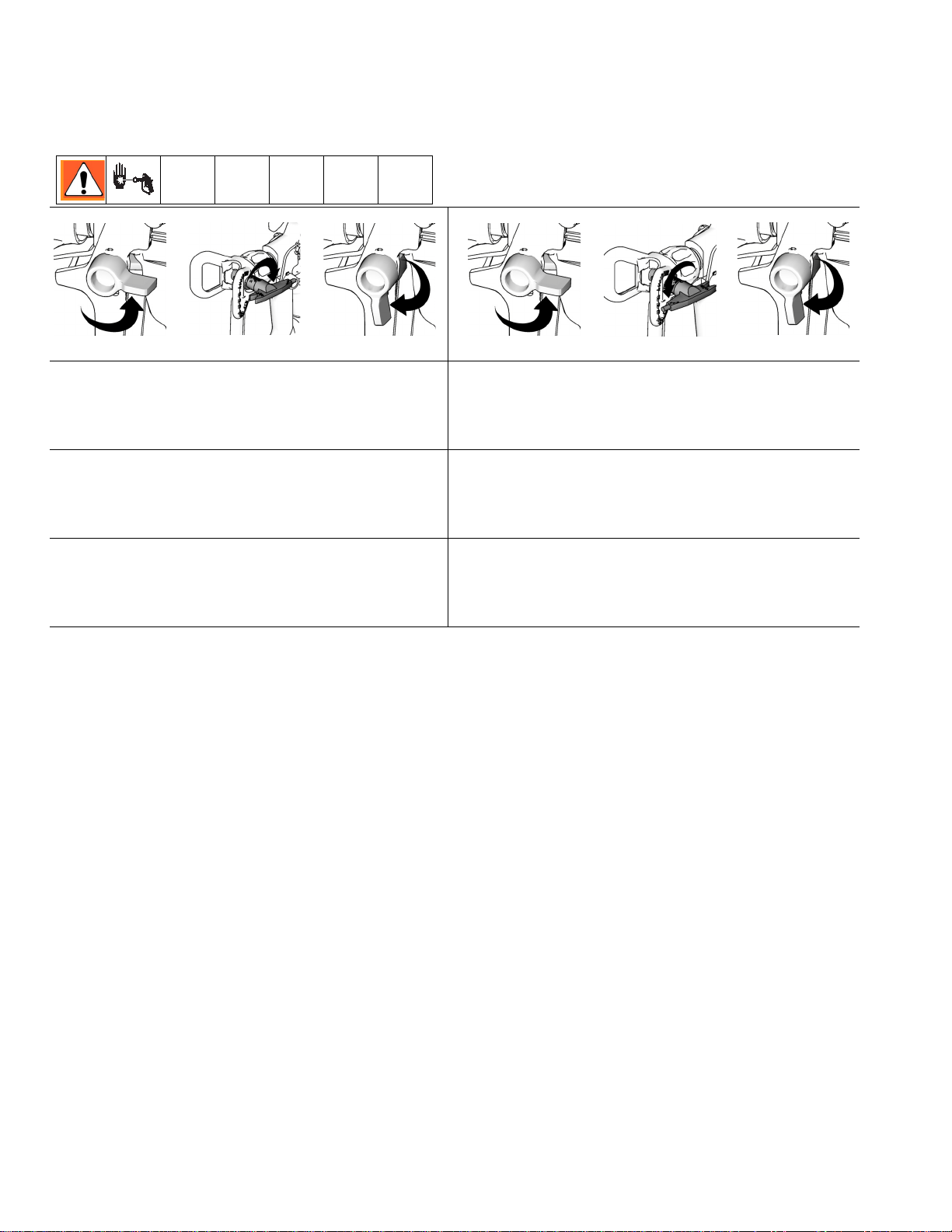

Clearing Clog / 清除堵塞物 / 막힌 곳 뜷기
1 a.) Release trigger, put safety ON.
b.) Rotate SwitchTip.
c.) Take safety OFF.
d.) Trigger gun to clear clog. Never point gun at your hand
or into a rag!
2 a.) Put safety ON.
b.) Return Switch to original position.
c.) Take safety OFF and continue spraying.
1a.) 释放扳机，锁上安全销。
b.) 旋转 SwitchTip 喷嘴。
c.) 打开安全销。
d.) 扣动喷枪扳机，以清除堵塞物。切勿将喷枪指向手或
抹布！
2a.) 锁上安全销。
b.) 将 SwitchTip 旋转到原始位置。
c.) 打开安全销，然后继续喷涂。
1a.) 방아쇠를 해제하고 안전장치를 잠금니다 .
b.) SwitchTip 을 돌립니다 .
c.) 안전장치를 풉니다 .
d.) 건의 방아쇠를 당겨 찌꺼기를 세척합니다 . 건이 손
이나 헝겊쪽으로 향하지 않게 하십시오 !
2a.) 안전장치를 잠급니다 .
b.) 스위치를 원래 위치로 돌립니다 .
c.) 안전장치를 풀고 스프레이를 계속합니다 .
