Astral Pool BLM200 Mounting instructions

MODELS BLM200 BLM400 BLM600 BLM800 BLT800
HEAT PUMP
Instruction manual
BOMBA DE CALOR PARA PISCINA
Manual de instrucciones
POMPE À CHALEUR
Manuel d´instructions
WÄRMEPUMPE
Bedienungsanleitung
POMPA DI CALORE
Manuale delle instruzioni
WARMTEPOMP
Handleiding met instructies
BOMBA DE CALOR
Manual de instruções
We reserve to change all of part of the articles or contents of this document, without prior notice.
Nos reservamos el derecho de cambiar total o parcialmente las características de nuestros artículos o contenido de este documento sin previo aviso.
Nous nous réservons le droit de modifier totalement oru en partie les caracteristiques de nos articles ou le contenu de ce document san pré avis.
Wir behalten uns das recht vor die eigenschaften unserer produkte oder den inhalt diese prospektes teilweise oder wollstanding, ohne vorherige benachichtigung su andern.
Ci riservamo il diritto di cambiare totalemente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contenuto di questo documento senza nessum preavviso.
Wij behouden ons het recht voor geheel of gedeeltelijk de kenmerken van onze artikelen of de inhouk van deze handleiding zonder voorafgaand bericht te w jzigen.i
Reservamo-nos no dereito de alterar, total ou parcialmente as caracteristicas os nossos artigos ou o conteúdo deste documento sem aviso prévio.
V.2009-01-14 www.astralpool.com
CODES 41434-004 41435-004 41436-004 43505-004 43862-004

BOMBA DE CALOR ASTRAL CALOR
SERIES ASTRAL CALOR · SISTEMA AIRE/AGUA
ASTRAL CALOR HEAT PUMP - ASTRAL CALOR SERIES · AIR/WATER SYSTEM
POMPE À CHALEUR ASTRAL CALOR - SÉRIES ASTRAL CALOR · SYSTÈME AIR/EAU
WÄRMEPUMPE ASTRAL CALOR - ASTRAL CALOR SERIE · LUFT-WASSER-SYSTEM
OMPA DI CALORE ASTRAL CALOR - SERIE ASTRAL CALOR · SISTEMA ARIA/ACQUA
ARMTEPOMP ASTRAL CALOR - SERIES ASTRAL CALOR · LUCHT/WATER-SYSTEEM
OMBA DE CALOR ASTRAL CALOR - SÉRIES ASTRAL CALOR · SISTEMA AR/ÁGUAMA
P
W
B
NUEL TECHNIQUE. MISE EN ROUTE ET F
TECHNICAL MANUAL. START-UP AND OPERATIONMANUALTECHNICAL MANUAL. START-UP AND OPERATIONMANUAL
TÉCNICO. PUESTA EN MARCHA Y FUNCIONAMIENTOMANUELTÉCNICO. PUESTA EN MARCHA Y FUNCIONAMIENTOMANUEL
TECHNIQUE. MISE EN ROUTE ET FONCTIONNEMENTTECHNIQUE. MISE EN ROUTE ET FONCTIONNEMENT
TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISETECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE
MANUALE TECNICO. AVVIAMENTO E FUNZIONAMENTOMANUALE TECNICO. AVVIAMENTO E FUNZIONAMENTO
TECHNISCHE HANDLEIDING. INGEBRUIKSTELLING EN WERKINGTECHNISCHE HANDLEIDING. INGEBRUIKSTELLING EN WERKING
MANUAL TÉCNICO. ARRANQUE E FUNCIONAMENTOMANUAL TÉCNICO. ARRANQUE E FUNCIONAMENTO



LES 8 POINTS ESSENTIELS.(Lire attentivement avant la mise en route)
1.
Vérifier l’état de l’appareil lors de sa réception. Si l’unité est endommagée ou si la livraison n’est pas
complète, veuillez l’indiquer sur le bulletin de livraison et effectuer immédiatement une réclamation à
l’entreprise qui a géré le transport.
2.
L’installateur doit obligatoirement recevoir un manuel d’installation. Lire le manuel et suivre attentivement les
instructions de sécurité, d’utilisation et de manipulation du produit. Conserver ce manuel pour des
consultations ultérieures.
3.
Lors du lavage du filtre d’épuration, la pompe à chaleur doit nécessairement être à l’arrêt. Pour toute
manipulation d’entretien ou de réparation de la pompe à chaleur, il est obligatoire de la mettre hors tension.
Ne pas réaliser de réparation de la pompe à chaleur. Aviser un installateur qualifié. Il se chargera de
retourner l’élément endommagé au fabricant. Pour assurer le bon fonctionnement de la pompe, un
entretien périodique de la pompe est nécessaire, il faut également en faire un bon usage et ne pas
dépasser les limites indiquées par le fabricant.
4.
L’installation doit être réalisée par un technicien qualifié. Ce dernier doit s’engager à respecter les
instructions du fabricant et la réglementation en vigueur. Il doit disposer du matériel réglementaire et
prendre en charge la formation du personnel en matière d’installations frigorifiques. Le fabricant n’est pas
responsable des dommages de l’installation, qui peut porter préjudice aux animaux, objets et personnes. Il
ne sera pas non plus responsable des erreurs de manœuvre de l’installateur.
5.
Cette pompe à chaleur ne doit pas être utilisée à des fins autres que celles qui sont à l’origine de sa
fabrication. Toute autre utilisation non conforme sera comme dangereuse. Le non-respect des points
précédents peut mettre en danger la sécurité du fonctionnement de la pompe à chaleur. Tous les dommages
découlant d’erreurs d’installation, d’une utilisation ou du non respect des instructions ou des réglementations
en vigueur sont exclus de toute garantie.
6.
En cas de vente à un tiers, il est conseillé de fournir ce manuel avec la pompe à chaleur, pour toute
consultation du nouveau client ou de l’installateur.
7.
La machine peut prendre de 2 à 3 jours pour réchauffer l'eau jusqu'à la température souhaitée selon les
conditions initiales.
8.
La machine doit toujours fonctionner avec le filtre.












 





















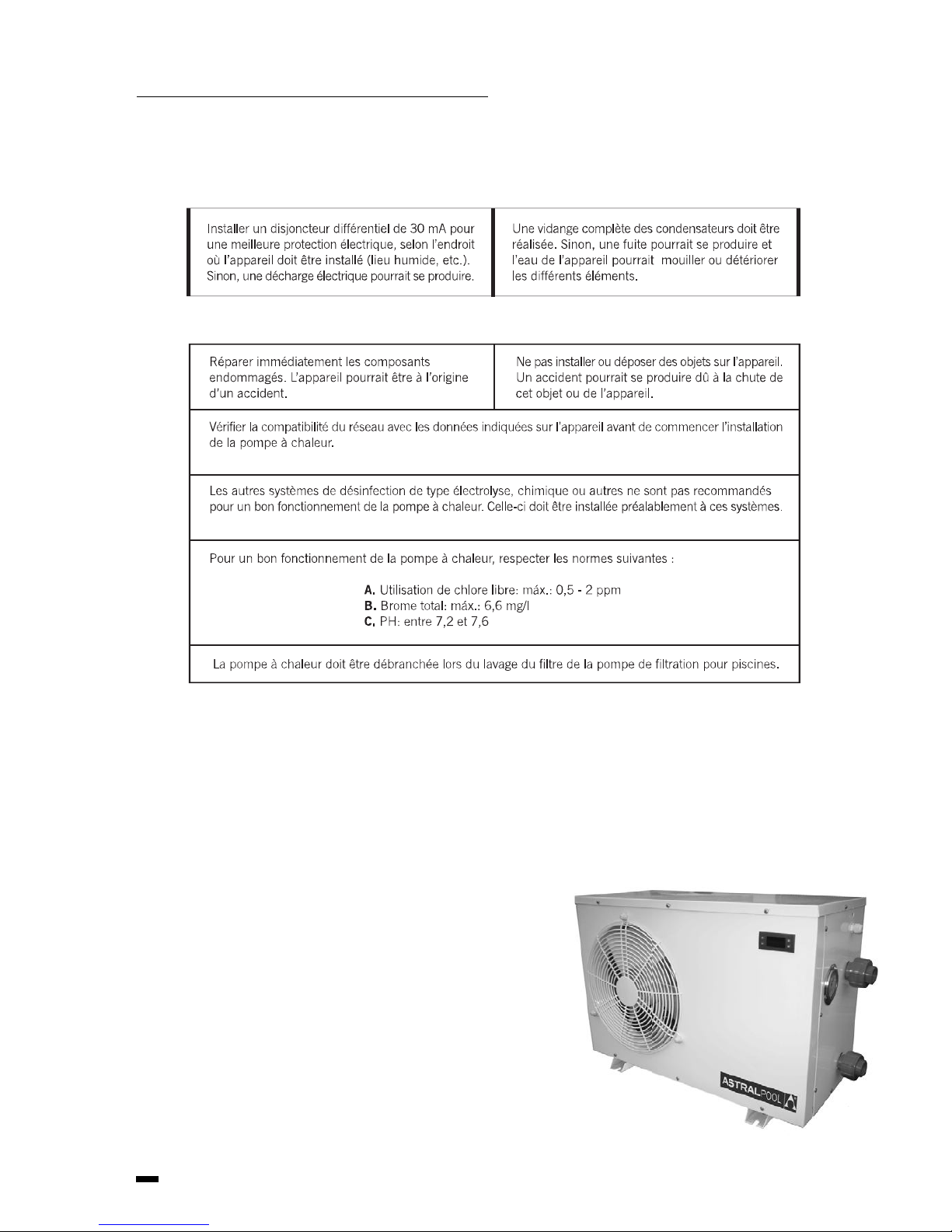

POMPE Á CHALEUR ASTRAL CALOR





















































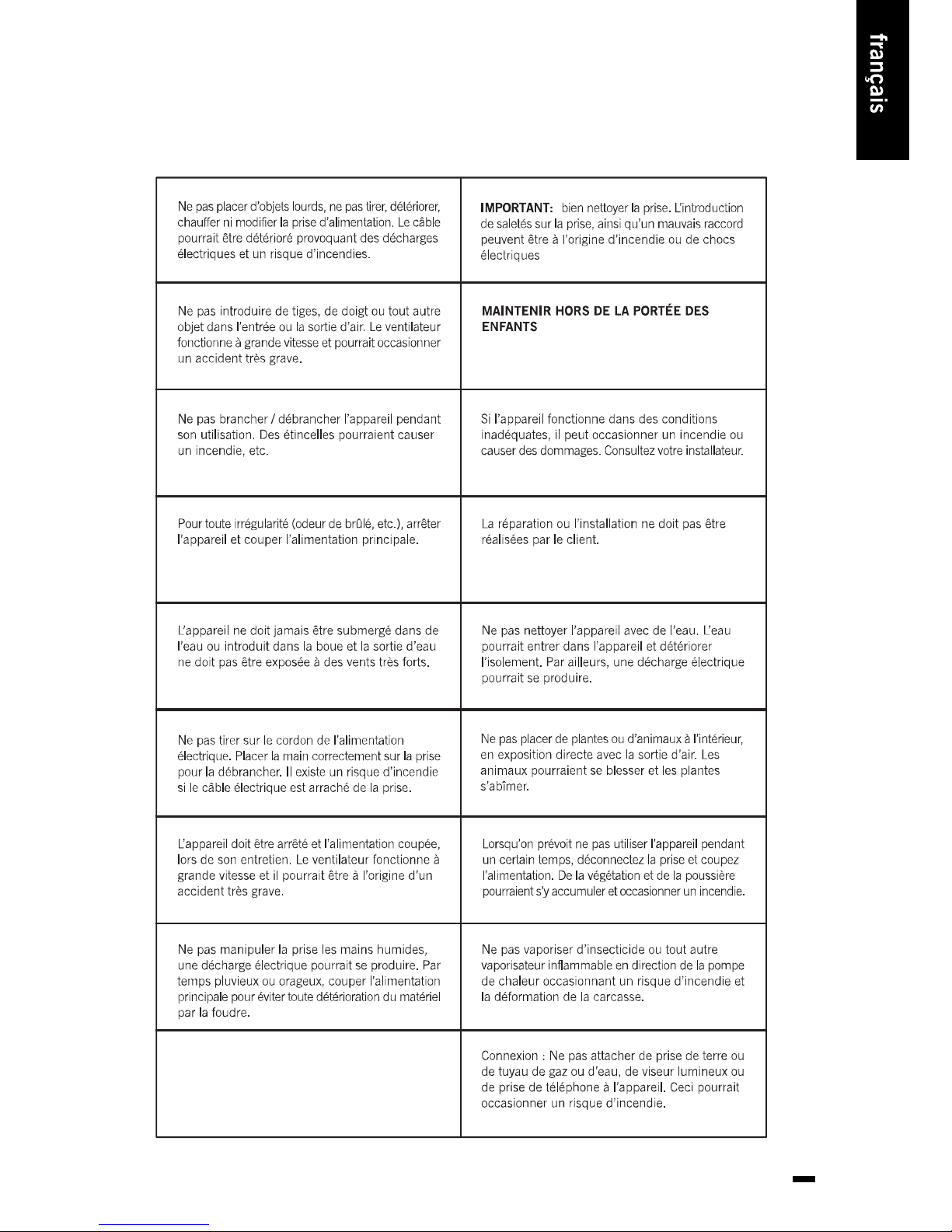

POMPE Á CHALEUR ASTRAL CALOR




 






 





27




ASTRAL CALOR
MODÈLE
Données CV 1HP 2HP 3HP 5HP 5HP
PUISSANCE DE
CHAUFFAGE BTU/H 14000 29000 45000 72000 72000
W4200 8500 13500 21000 21000
PUISSANCE ABSORBÉE W 850 1700 2600 4500 4500
COEFF. DE
PERFORMANCES COP 5,0 5,0 5,0 4,7 4,7
INTENSITÉ NOMINALE A 4,1 8,3 12,0 21 7,8
VOLTAGE/FRÉQUENCE V/Ph/Hz 230/1/50 223/1/50 230/1/50 230/1/50 400/3/50
MOTO COMPRESSEUR 1 1 1 1 1
TYPE DE
COMPRESSEUR ROTARY ROTARY ROTARY SCROLL SCROLL
ÉCHANGEUR
THERMIQUE TUBE HERMÉTIQUE EN PVC AVEC CONDUITE SPIRALEÉ FLEXIBLE EN TITANE À LINTÉRIEUR
AGENT REFRIGERANT R407C
QUANTITÉ DE
VENTILATEUR 1 1 1 1 1
PUISSANCE ABSORBÉE W 20 40 95 200 200
VITESSE DE ROTATION
DU VENTILATEUR RPM 850/500
(high/low) 850/500 (high/low) 850/500 (high/low) 850/500 (high/low) 850/500 (high/low)
TYPE DE VENTILATEUR VENTILATEUR AXIAL
NIVEAU DE BRUIT dB(A) 47 51 58 58 58
PRISE DEAU mm 50 50 50 50 50
DÉBIT DEAU m3/h 4,0 5,0 7,5 9 9
PERTE DE PRESSION
DEAU kPa 10 10 12 12 12
DIMENSIONS NETTES mm
POIDS NET Kg
POMPE Á CHALEUR ASTRAL CALOR
BLM200
41434-004 BLM400 41435-004 BLM600 41436-004 BLM800 43505-004 BLT800 43862 -004
710x320x500910X360X650910X360X6501100x460x9501100x460x950
38 70
75110 110
Evaporateur Circuit imprimé
Bornes de
connexiion
Moteur de
ventilateur
Condensateur Titane
Sonde de
température
Compresseur






























  

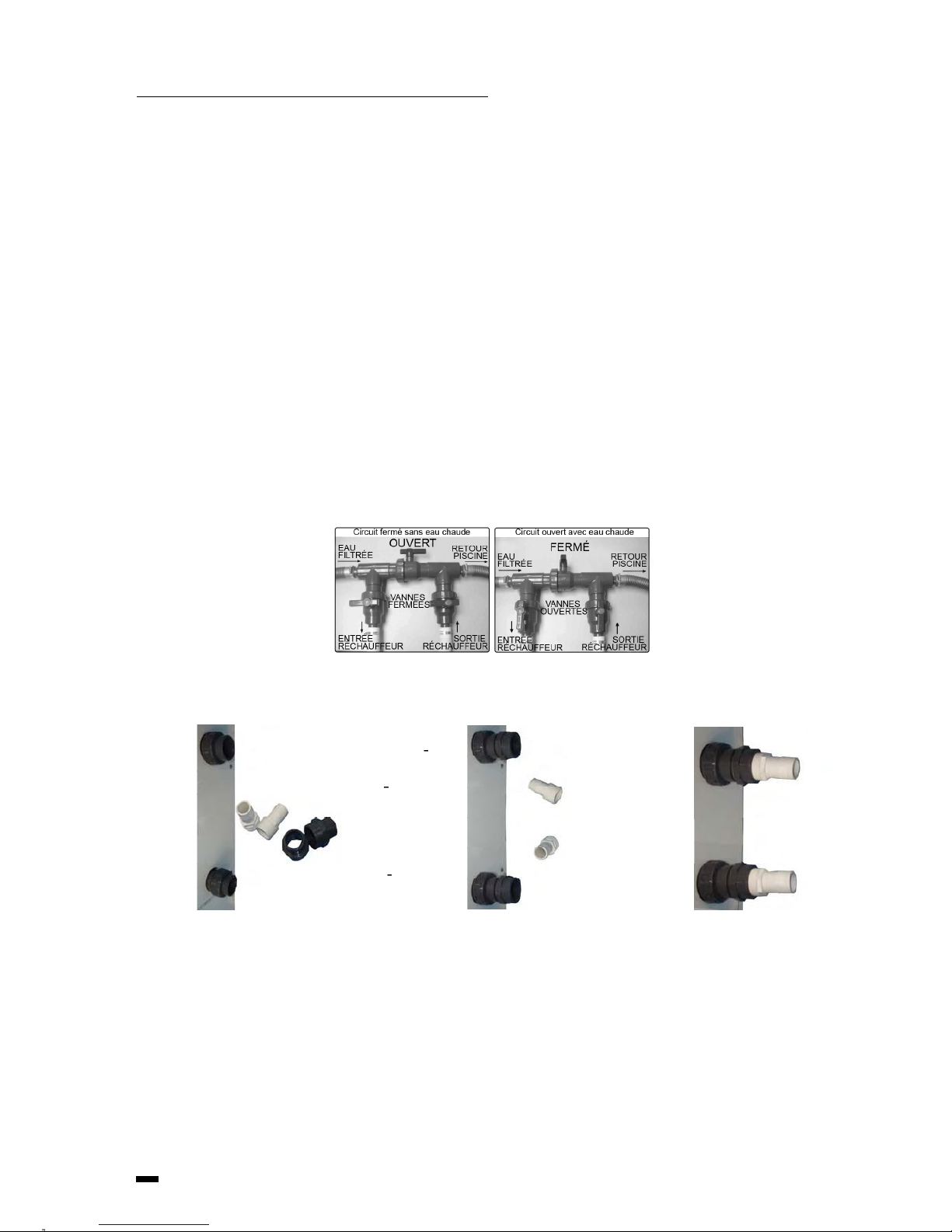

Jonctionstrois pièces PVC D 50
Connexions tuyau NPT D 1 ½  38
Embouts filetés 50 40 x 1 ½







POMPE Á CHALEUR ASTRAL CALOR
MODÈLE BLM200
41434-004
(230/1/50 Hz)
BLM400
41435-004
(230/1/50 Hz)
BLM600
41436-004
(230/1/50 Hz)
BLM800
43505-004
(230/1/50 Hz)
BLT800
43862-004
(400/3/50 Hz)
Dispositif de
protection contre les
courts-circuits
Intensité
nominale 4 Amp 9 Amp 12 Amp 21 Amp 7,8 Amp
Limite de courrant
résiduel 25 mA 30 mA 45 mA 100 mA 35 mA
Calibre de fusible 16 Amp 20 Amp 32 Amp 60 Amp 20 Amp
Calibre d’alimentation 3 x 1,5 3 x 2,5 3 x 2,5 3 x 4 5 x 2,5
BLM200-BLM400-BLM600 BLM800
BLT800




 



 

 



 

 




  

















POMPE Á CHALEUR ASTRAL CALOR






























POMPE Á CHALEUR ASTRAL CALOR



































































 




POMPE Á CHALEUR ASTRAL CALOR

























































POMPE Á CHALEUR ASTRAL CALOR



Une série de normes ont été établies, pour la fabrication du produit, la gestion environnementale
suite à la transformation en résidus, dans le but de réduire la quantité de résidus d’appareils
électriques et élec-troniques et d’éviter tout danger de ses composants, favoriser la réutilisation
des appareils, l’évaluation des résidus et établir une gestion adéquate d’une efficacité optimale
de la protection de l’environnement.
De même, nous prévoyons améliorer le comportement environnemental de tous les agents qui
interviennent dans le cycle de vie des appareils électriques et électroniques, tels que les
fabricants, les distributeurs, les utilisations et en particulier les agents directement impliqués dans
la gestion des résidus dérivés de ces appareils.
Depuis le 13 août 2005, si vous voulez vous défaire de cet appareil, vous avez deux possibilités:
- Si vous faites l’acquisition d’un nouvel appareil de même type, vous pourrez le remettre, sans frais, au distributeur, lors
de votre achat.
- Ou vous pourrez vous rendre aux différents endroits de recyclage prévus à cette fin.
Les frais de gestion seront à notre charge.

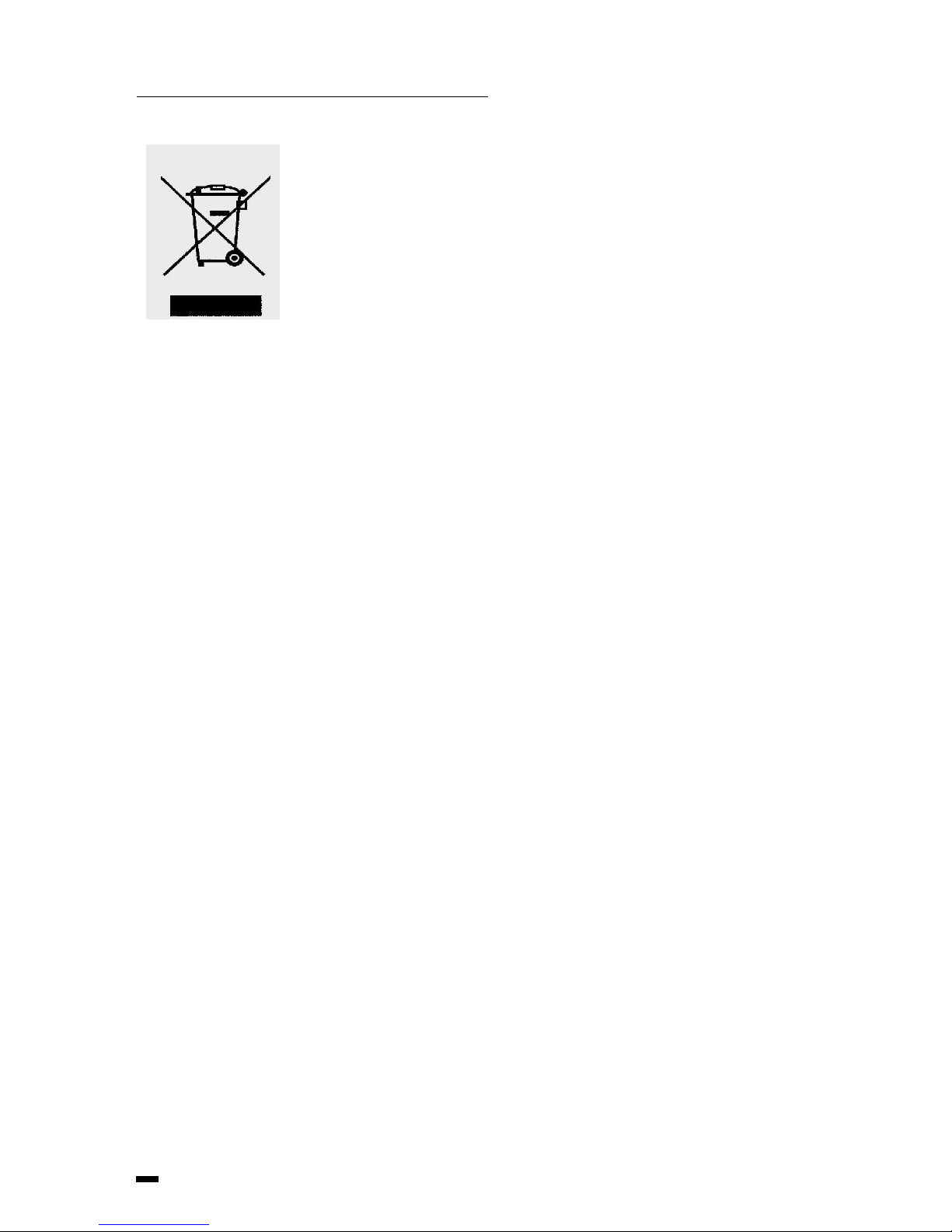

Les appareils portent une étiquette sur laquelle figure le symbole d’une “poubelle à ordures sur roulettes barrée”. Ce
symbole indique la nécessité d’une collecte sélective et triée du reste des déchets urbains.
Nos produits sont conçus et fabriqués avec des matériaux et des composants de haute qualité, respectueux de
l’environnement, qui sont réutilisables et recyclables. Malgré tout, les différentes
PVC
La matière plastique la plus utilisée dans les applications de PVC est le DEHP (phtalate de dihexyle). Les essais réalisés
dans dif-férents laboratoires démontent qu’ils ne présentent aucun risque pour la santé humaine dans des concentrations
utilisées pour les articles finis, selon les rapports de la BUA en Allemagne (Organisme consultatif pour des environnements
contenant les substan-ces mentionnées) et de la BGA (autorité allemande en matière de santé) entre autres. Les résultats
de ces essais, ainsi que les don-nées obtenues dans les études de biodégradations confirment que le DEHP ne peut être
considéré dangereux pour l’environne-ment. Tous les additifs utilisés dans les composants du PVC et par conséquent
dans les applications alimentaires, sont parfaite-ment contrôlés au niveau européen comme espagnol.
En Europe, la Directive communautaire 90/128/UE modifiée postérieurement par la 95/3/UE. En Espagne, citons les
décrets royaux 1125/1982 du 30 avril, qui furent confirmés par le 1042/1997 du 27 juin de cette même année.
La technologie moderne appliquée depuis des années dans les usines de production du PVC, permet d’affirmer qu’il ne
présente aucun danger pour l’environnement, les analyses de cycle de vie (ACV) démontrent que l’impact environnemental
du PVC est équivalente aux autres matériaux.
TITANE Effets sur la santé. Le titane élémentaire et le dioxyde de titane ont un très bas niveau de toxicité. Chez les
humains, une exposi-tion excessive au dioxyde de titane par inhalation peut produire de légers changements au niveau
des poumons.
Effets de la surexposition à la poudre de titane. l’inhalation de la poudre peut causer une légère douleur au niveau des
poumons, de la toux, et de la difficulté à respirer. Le contact avec la peau et les yeux peut provoquer une certaine irritation.
Voies d’entrée : inhalation, contact avec la peau, contact avec les yeux.
Carcinogène. l’agence internationale pour le recherche sur le cancer (IARC) a inclus le dioxyde de titane dans le groupe 3
(chez les humains, l’agent n’est pas classé).
Effets environnementaux. Basse toxicité. Aucun effet environnemental négatif classé.
