Astral Pool PRO ELYO INVERBOOST NN 71676 Troubleshooting guide

SWIMMING POOL HEAT PUMP User and service manual
POMPE À CHALEUR POUR PISCINE Manuel d’installation et d’utilisation
ZWEMBAD WARMTEPOMP Gebruiker en service manual
BOMBA DE CALOR PARA PISCINA Manual del usuario y de servicio
SCHWIMMBAD - WÄRMEPUMPE Benutzer - und Wartungshandbuch
PISCINA POMPA DI CALORE Istruzioni per l'uso e di servizio
BOMBA DE CALOR DE PISCINA Manual do usuário e serviço
PRO ELYO INVERBOOST NN
EN
FR
NL
IT
ES
DE
PT

CO2 Regulation-----------------------------------------------------------------P1
ENGLISH--------------------------------------------------------------------------P09
FRENCH---------------------------------------------------------------------------P65
NEDERLAND---------------------------------------------------------------------P121
SPANISH--------------------------------------------------------------------------P176
GERMANY------------------------------------------------------------------------P232
ITALY ------------------------------------------------------------------------------P289
PORTUGAL-----------------------------------------------------------------------P343

- 1 -
Regulation (EU) n° 517/2014 of 16/04/14 on fluorinated greenhouse gases and
repealing Regulation (EC) n° 842/2006
Leak checks
1. Operators of equipment that contains fluorinated greenhouses gases in quantities of 5 tons of CO2, equivalent or more and not
contained in foams shall ensure that the equipment is checked for leaks.
2. For equipment that contains fluorinated greenhouse gases in quantities of 5 tons of CO2equivalent or more, but of less than 50 tons
of CO2equivalent: at least every 12 months.
Picture of the equivalence CO2
1. Load in kg and Tons amounting CO2.
Load and Tons amounting CO2
Frequency of test
From 7 at 75 kg load = from 5 at 50 Tons
Each year
Concerning the Gas R32, 7.40kg amounting at 5 tons of CO2, commitment to check each year.
Training and certification
1. The operator of the relevant application shall ensure that the relevant personnel have obtained the necessary certification, which
implies appropriate knowledge of the applicable regulations and standards as well as the necessary competence in emission
prevention and recovery of fluorinated greenhouse gases and handling safety the relevant type and size of equipment.
Record keeping
1. Operators of equipment which is required to be checked for leaks, shall establish and maintain records for each piece of such
equipment specifying the following information:
a) The quantity and type of fluorinated greenhouse gases installed;
b) The quantities of fluorinated greenhouse gases added during installation, maintenance or servicing or due to leakage;
c) Whether the quantities of installed fluorinated greenhouse gases have been recycled or reclaimed, including the name and address
of the recycling or reclamation facility and, where applicable, the certificate number;
d) The quantity of fluorinated greenhouse gases recovered
e) The identity of the undertaking which installed, serviced, maintained and where applicable repaired or decommissioned the
equipment, including, where applicable, the number of its certificate;
f) The dates and results of the checks carried out;
g) If the equipment was decommissioned, the measures taken to recover and dispose of the fluorinated greenhouse gases.
2. The operator shall keep the records for at least five years, undertakings carrying out the activities for operators shall keep copies
of the records for at least five years.
Do no release R32 coolant liquid into the atmosphere. This is a fluoride greenhouse effect gas covered by the
Kyoto agreement with a global warming potential (GWP) = 675 - (see the European Community regulations on
fluoride greenhouse effect gases Regulation (EU) No 517/2014).

- 2 -
Règlement (UE) n° 517/2014 du 16/04/14 relatif aux gaz à effet de serre fluorés et
abrogeant le règlement (CE) n° 842/2006
Contrôles d’étanchéité
1. Les exploitants d’équipements qui contiennent des gaz à effet de serre fluorés dans des quantités supérieures ou égales à 5 tonnes
équivalent CO2, veillent à ce que ces équipements fassent l’objet de contrôles d’étanchéité.
2. Au 1 janvier 2017 les contrôles d’étanchéité sont à effectuer au moins tous les douze mois, pour les équipements dans des quantités
supérieures ou égales à 5 tonnes équivalent CO2mais inférieures à 50 tonnes équivalent CO2.
Tableau des équivalences CO2
1. Charge en kg et Tonnes équivalant CO2.
Charge et Tonnes équivalant CO2
Fréquence du contrôle
De 7 à 75 kg de charge soit de 5 à 50 Tonnes
Tous les ans
Pour le Gaz R32, 7.40kg équivalences à 5 tonnes de CO2 donc devoir de vérifier tous les ans.
Formation et certification
1. L'exploitant veille à ce que le personnel concerné ait obtenu la certification nécessaire, qui implique une connaissance appropriée
des règlements et des normes applicables ainsi que la compétence nécessaire en termes de prévention d'émission, de récupération
des gaz à effet de serre fluorés, de manipulation sans danger pour les contrôles d’étanchéité de l’équipement.
Tenue de registres
1. Les exploitants d’équipements qui doivent faire l’objet d’un contrôle d’étanchéité établissent et tiennent à jour, pour chaque pièce
de ces équipements, des registres dans lesquels ils consignent les informations suivantes :
a) La quantité et le type de gaz à effet de serre fluorés installées;
b) Les quantités de gaz ajoutées pendant l’installation, la maintenance ou l’entretien ou à cause d’une fuite;
c) La quantité de gaz installés qui a été éventuellement recyclée ou régénérée, y compris le nom et l’adresse de l’installation de
recyclage ou de régénération et, le cas échéant, le numéro de certificat;
d) La quantité de gaz récupérée;
e) L’identité de l’entreprise qui a assuré l’installation, l’entretien, la maintenance et, le cas échéant, la réparation ou la mise hors
service de l’équipement, y compris, le cas échéant, le numéro de son certificat;
f) Les dates et les résultats des contrôles effectués;
g) Si l’équipement a été mis hors service, les mesures prises pour récupérer et éliminer les gaz.
2. Les exploitants conservent les registres visés audit paragraphe pendant au moins cinq ans, les entreprises exécutant les activités
pour le compte des exploitants conservent des copies des registres visés au paragraphe 1 pendant au moins cinq ans.
Il est interdit de rejeter le gaz R32 dans l’atmosphère. Ce gaz à effet de serre fluorés est régulé par les accords
de Kyoto, son impact est en (GWP) = 675 - (Se référer au règlement de la communauté européenne relatif aux
gaz à effet de serre fluorés, règlement (EU) No 517/2014).

- 3 -
Verordening (EU) nr. 517/2014 van het Europees Parlement en de Raad van 16 april
2014 betreffende gefluoreerde broeikasgassen en tot intrekking van Verordening (EC)
nr. 842/2006
Controle op lekkages
1. Exploitanten van apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2, zelfde aantal of meer bevatten en niet
verpakt in het isolatieschuim dragen er zorg voor dat de apparatuur wordt gecontroleerd op lekken.
2. Voor apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2 zelfde aantal of meer bevatten, maar minder dan
50 ton CO2-equivalent: tenminste iedere 12 maanden.
Beeld van de CO2-equivalent
1. Lading in kg en Ton van hoeveelheid CO2.
Lading en Ton van hoeveelheid CO2
Testfrequentie
Van 7 tot 75 kg lading = van 5 tot 50 Ton
Ieder jaar
Met betrekking tot Gas R 32, 7.40kg met de hoeveelheid 5 ton CO2, toewijding aan jaarlijkese controle.
Training en certificatie
1. De exploitant van de betreffende toepassing zal er voor zorg dragen dat het betrokken personeel de nodige certificering hebben
verkregen, hetgeen inhoudt voldoende kennis van de geldende voorschriften en norm te bezitten, alsmede de nodige deskundigheid in
emissiepreventie en terugwinning van gefluoreerde broeikasgassen en hanteren van de veiligheid van de betreffende type en de
omvang van de apparatuur.
Registratie
1. Exploitanten van apparatuur die verplicht zijn op lekkage te controleren, zullen registers aanmaken en bijhouden voor elk deel van
dergelijke apparatuur dat de volgende informatie bevat:
a) De hoeveelheid en het type van de geïnstalleerde gefluoreerde broeikasgassen;
b) De hoeveelheden gefluoreerde broeikasgassen toegevoegd tijdens het installeren, onderhoud of de service of als gevolg van lekkage;
c) Of de hoeveelheden van de geïnstalleerde gefluoreerde broeikasgassen zijn gerecycleerd of teruggewonnen, inclusief de naam en
het adres van de recycling- of terugwinningsinstallatie en waar van toepassing het certificaatnummer;
d) De hoeveelheid teruggewonnen gefluoreerde broeikasgassen
e) De identiteit van de onderneming die de installatie, reparatie, onderhoud uitvoert en voor zover van toepassing reparties of
verwijdering van apparatuur voor zijn rekening neemt, inclusief, in voorkomend geval, het nummer van haar certificaat;
f) De data en de resultaten van de verrichte controles;
g) Indien de apparatuur buitengebruik werd gesteld, de genomen maatregelen voor het terugwinnen en afvoeren van de gefluoreerde
broeikasgassen.
2. De exploitant zal de administratie gedurende tenminste vijf jaar bewaren, de ondernemingen die de werkzaamheden voor de
exploitanten uitvoeren, moeten tenminste vijf jaar kopieën van de registers bijhouden.
Laat R32-koelvloeistof niet in de atmosfeer ontsnappen. Dit is een gas van het broeikaseffect met fluor dat onder
de Kyoto-overeenkomst valt met een broeikas effect (GWP) = 675 - (zie de Europese Gemeenschapswetgeving
inzake broeikasgassen met fluoride-verordening (EU) nr. 517/2014).

- 4 -
Reglamento (UE) n ° 517/2014 del 16/04/14 sobre gases fluorados de efecto
invernadero y anulación del Reglamento (CE) n ° 842/2006
Inspección de fugas
1. Los propietarios o mantenedores de equipos que contenga gases invernaderos fluorados en cantidades de 5 toneladas de CO2,
equivalentes o más y no contenidas en espumas deberán asegurarse de que el equipo se ha comprobado si tiene fugas.
2. Para equipos que contengan gases fluorados de efecto invernadero en cantidades de 5 toneladas de CO2 equivalente o más, pero de
menos de 50 toneladas de CO2 equivalente: revisar al menos cada 12 meses.
Equivalencia de CO2
1. Carga en kg y toneladas de CO2.
Carga y toneladas de CO2
Frecuencia de la prueba
De 7 a 75 kg carga = de 5 a 50 Toneladas
Cada año
En cuanto al Gas R32, 7.40kg con un valor de 5 toneladas de CO2, se compromete a revisarlo cada año.
Mantenedor Certificado
1. El propietario o mantenedor debe garantizar que el personal pertinente haya obtenido la certificación necesaria, lo que implica un
conocimiento adecuado de las normas y reglamentaciones aplicables, así como la competencia necesaria en materia de prevención de
emisiones y recuperación de gases fluorados tipo y tamaño del equipo.
Mantenimiento de registros
1. El personal de mantenimiento que requiera verificar fugas deberán establecer y mantener registros para cada pieza de dicho equipo
especificando la siguiente información:
A) La cantidad y el tipo de gases fluorados de efecto invernadero instalados;
B) La cantidad de gases fluorados de efecto invernadero añadidas durante la instalación, el mantenimiento o el servicio o debido a
fugas.
C) Si se han reciclado o recuperado la cantidad de gases fluorados de efecto invernadero instalados, incluir el nombre y la dirección de
la instalación de reciclado o de regeneración y, en su caso, el número del certificado;
D) La cantidad de gases fluorados de efecto invernadero recuperados
E) La identidad de la empresa instaladora, reparadora, mantenedora y, en su caso, la empresa desmanteladora del equipo, incluido, en
su caso, el número de su certificado;
F) Las fechas y resultados de los controles efectuados;
G) Si el equipo fuera desmantelado, las medidas adoptadas para recuperar y tratar de los gases fluorados de efecto invernadero
2. El operador debe conservar los registros durante al menos cinco años, las empresas que realicen las actividades de los operadores
deben conservar las copias de los registros durante al menos cinco años.
No expulsar R32 a la atmósfera. Este líquido es un gas fluorado de efecto invernadero cubierto por el protocolo de
Kyoto, con un potencial de calentamiento global (GWP) = 675 - (consulte la normativa de la Comunidad Europea
sobre el Reglamento de gases fluorados de efecto invernadero, (UE - 517/2014).

- 5 -
Verordnung (EU) Nr. 517/2014 vom 16/04/14 über fluorierte Treibhausgase und die
Verordnung (EG) zur Aufhebung Nr. 842/2006
Dichtheitsprüfung
1. Die Betreiber von den Geräte, die die fluorierte Treibhausgase in Mengen von 5 Tonnen CO2-Äquivalent oder mehr enthalten und
nicht in Schäumen enthalten, müssen sicherstellen, dass das Gerät auf Dichtheit überprüft wird.
2. Für die Geräte, die fluorierte Treibhausgase in Mengen von 5 Tonnen 5 Tonnen CO2-Äquivalent oder mehr enthalten aber weniger als
50 Tonnen CO2-Äquivalent enthalten: mindestens alle 12 Monate.
Bild der Gleichwertigkeit CO2
In Bezug auf die Gas R32, 7.40 kg in Höhe von 5 Tonnen CO2, Engagement für die Überprüfung jedes Jahr.
Ausbildung und Zertifizierung
1. Die Betreiber der betreffenden Anwendung sollen dafür Sorge tragen, dass die zuständige Person die erforderliche Zertifizierung
erlangt hat, die die angemessene Kenntnisse der geltenden Vorschriften und Normen sowie die notwendige Kompetenz in Bezug auf
die Emissionsvermeidung und - verwertung von fluorierten Treibhausgasen und der Handhabungssicherheit der betreffenden Typen
und Größe der Ausrüstung beinhaltet.
Aufbewahrung der Aufzeichnungen
1. Die Betreiber von den Geräte, die auf Dichtheit überprüft werden müssen, müssen für jedes Gerät, das die folgenden Angaben
enthält, Aufzeichnungen erstellen und verwalten:
a) Die Menge und Art der installierten fluorierten Treibhausgase;
b) Die Mengen an fluorierten Treibhausgasen, die während der Installation, Wartung oder Service oder aufgrund von Leckagen
hinzugefügt werden;
c) Ob die Mengen der installierten fluorierten Treibhausgase wiederverwandt oder zurückgefordert wurden, einschließlich der Name
und Anschrift der Wiederverwendung oder Rückgewinnungsanlage und gegebenenfalls der Bescheinigungsnummer;
d) Die Menge der fluorierten Treibhausgase wiederhergestellt wird;
e) Die Identität des Unternehmens, das die Ausrüstung installiert, gewartet und gegebenenfalls repariert oder außer Betrieb hat,
gegebenenfalls einschließlich der Nummer des Zertifikats;
f) Datum und Ergebnisse der Prüfung durchgeführt werden;
g) Wenn das Gerät außer Betrieb hat, wurden die Maßnahmen zur Rückgewinnung und Beseitigung der fluorierten Treibhausgase
getroffen.
2. Die Betreiber bewahrendie Aufzeichnungen für mindestens fünf Jahre lang auf, wobei die Unternehmen, die die Tätigkeiten für
die Betreiber ausführen, die Aufzeichnungen für mindestens fünf Jahre lang aufbewahren soll.
Belastung und Tonnen von CO2
Häufigkeit der Prüfung
Von 7 bei 75 kg Belastung = von 5 bei 50 Tonnen
Jedes Jahr
Lassen Sie keine R32-Kühlflüssigkeit in die Atmosphäre gelangen. Dies ist ein Fluorid-Treibhauseffektgas, das
unter das Kyoto-Abkommen fällt, mit einem Potenzial für die globale Erwärmung (GWP) = 675 - (siehe
Verordnung der Europäischen Gemeinschaft zu Fluorid-Treibhauseffekt-Verordnung (EU) Nr. 517/2014).

- 6 -
Regolamento (UE) n ° 517/2014 del 16/04/14 sui gas serra fluorurati ad effetto serra e
che abroga il regolamento (CE) n ° 842/2006
controlli di perdite
1. Gli operatori delle apparecchiature che contengono gas fluorurati ad effetto serra con quantità di 5 tonnellate di CO2, equivalenti o
superiore e non contiene nelle schiume, devono garantire che il materiale sia stato verificato la presenza di perdite.
2. Per le apparecchiature che contengono gas fluorurati ad effetto serra con quantità di 5 tonnellate di CO2 equivalente o superiore,
ma inferiore a 50 tonnellate di CO2 equivalente: controllare almeno ogni 12 mesi.
Immagine del CO2 dell'equivalenza
1. Caricare il totale CO2 in chili e tonnellate.
Caricare il totale CO2 in chili e tonnellate
Frequenza di test
Dal 7 a 75 chili di carico = dal 5 a 50 tonnellate
Annuale
Per quanto riguarda la Gas R32, 7.40 chili pari a 5 tonnellate di CO2, l'obbligo a controllare ogni anno.
Formazione e certificazione
1. Il gestore della relativa domanda deve assicurare che il personale interessato abbia ottenuto la certificazione necessaria, che implica
una conoscenza appropriata dei regolamenti e delle norme vigenti, nonché la necessaria competenza in materia di prevenzione delle
emissioni e di recupero dei gas fluorurati ad effetto serra e la sicurezza la gestione dell'apparecchiatura del relativo tipo e dimensioni.
Conservazione di registri
1. Gli operatori di attrezzatura che è necessario per controllare la presenza di perdite, deve stabilire e mantenere i record per ogni
pezzo di tali attrezzature specificando le seguenti informazioni:
a) La quantità e il tipo di gas fluorurati ad effetto serra installati;
b) Le quantità di gas fluorurati ad effetto serra aggiunte durante l'installazione, manutenzione o assistenza o a causa di perdite;
c) Se la quantità di gas fluorurati ad effetto serra installate sono state riciclate e rigenerate, insieme al nome e l'indirizzo del centro di
riciclaggio o recupero e, se del caso, il numero del certificato;
d) la quantità di gas fluorurati ad effetto serra recuperata
e) L'identità dell'impresa che ha installato, servito, manutenuto e, se del caso riparato o decommissionato le attrezzature, include, se
del caso, il numero del proprio certificato;
f) Le date ei risultati dei controlli effettuati;
g) Se l'apparecchiatura è stata decommissionata, le misure adottate per recuperare e sistemare i gas fluorurati ad effetto serra.
2. L'operatore deve conservare i registri per almeno cinque anni, le imprese che svolgono le attività per gli operatori devono tenere
copie dei registri per almeno cinque anni.
Non permettere che il refrigerante R32 entri nell'atmosfera. Si tratta di un gas fluorurato ad effetto serra coperto
dall'accordo di Kyoto, con potenziale di riscaldamento globale (GWP) = 675 - (cfr. Regolamento della Comunità
europea sul regolamento sui fluoro in serra (UE) n. 517/2014).

- 7 -
Regulamento (UE) n.º 517/2014, de 16/04/14, relativo aos gases fluorados com efeito
de estufa e que revoga o Regulamento (CE) n.º 842/2006
Verificações de vazamentos
1. Os operadores de equipamentos que contenham gases de efeito estufa fluorados em quantidades de 5 toneladas de CO2,
equivalentes ou mais e não contidos em espumas devem assegurar que o equipamento seja verificado quanto a vazamentos.
2. Para equipamento que contenha gases fluorados com efeito de estufa em quantidades iguais ou superiores a 5 toneladas de
equivalente CO2, mas inferior a 50 toneladas de equivalente CO2: pelo menos de 12 em 12 meses.
Imagem da equivalência de CO2
1. Coloque em kg e toneladas em CO2.
Carga e Toneladas de CO2
Freqüência do teste
From 7 at 75 kg load = from 5 at 50 Tons
Cada ano
Em relação à Gas R32, 7.40kg no valor de 5 toneladas de CO2, compromisso de verificar a cada ano.
Treinamento e Certificação
1. O operador da aplicação relevante deve assegurar que o pessoal relevante obteve a certificação necessária, o que implica o
conhecimento adequado dos regulamentos e normas aplicáveis, bem como a competência necessária na prevenção e recuperação de
gases fluorados com efeito de estufa e a segurança do tipo e tamanho do equipamento.
Manutenção de registros
1. Os operadores de equipamentos que devem ser verificados quanto a vazamentos devem estabelecer e manter registros para cada
peça de equipamento, especificando as seguintes informações:
a) Quantidade e tipo de gases fluorados com efeito de estufa instalados;
b) As quantidades de gases fluorados com efeito de estufa adicionados durante a instalação, manutenção ou assistência ou devido a
fugas;
c) Se as quantidades de gases fluorados com efeito de estufa instalados foram recicladas ou valorizadas, incluindo o nome e endereço
da instalação de reciclagem ou recuperação e, quando aplicável, o número do certificado;
d) A quantidade de gases fluorados com efeito de estufa recuperados
e) A identidade da empresa que instalou, reparou, manteve e, se for caso disso, reparou ou desactivou o equipamento, incluindo,
quando aplicável, o número do seu certificado;
f) As datas e resultados dos controlos realizados;
g) Se o equipamento foi descomissionado, as medidas tomadas para recuperar e eliminar os gases fluorados com efeito de estufa.
2. O operador deve conservar os registos durante pelo menos cinco anos, as empresas que executam as actividades dos operadores
devem conservar cópias dos registos durante pelo menos cinco anos.
Não libere líquido refrigerante R32 na atmosfera. Este é um gás fluoreto com efeito de estufa coberto pelo
acordo de Quioto com um potencial de aquecimento global (GWP) = 675 - (ver a regulamentação da
Comunidade Europeia sobre os gases fluorados com efeito de estufa (EU) No 517/2014).

- 8 -

- 9 -
SWIMMING POOL HEAT PUMP
PRO ELYO INVERBOOST NN
User and Service manual

- 10 -
ATTENTION: This manual includes all the necessary information for the use and the installation of
your heat pump.
The installer must read the manual and follow the instructions of implementation and maintenance.
The installer is responsible for the installation of the product and should follow all the instructions of
the manufacturer and the regulations in application. Incorrect installation will invalidate the guarantee.
The manufacturer declines any responsibility for the damage caused by any third party, object
ingression and of the errors due to the installation that do not follow the manual guidelines. Any use
that is not as intended by the manufacturer will invalidate the guarantee.
1. Description
2. Transport information
3. Specifications
4. Accessories and options
5. Location and connection
6. Electrical Wiring
7. Start-up of the Heat Pump
8. Troubleshooting
9. Exploded Diagram
Thank you for using PRO ELYO INVERBOOST NN swimming pool heat pump for your pool heating, it will heat your
pool water and keep the constant temperature when the air ambient temperature is at -20 to 50℃.
WARNING:
INDEX
INDEX
INDEX
Important notice:
Please always keep the heat pump in a well ventilated place and away from anything which could cause fire.
Do not braze or weld the pipe if there is refrigerant inside machine. Please do not charge the gas when in a confined
space.
Please always empty the water in heat pump during winter time or when the ambient temperature drops below 0℃,
or else the Titanium exchanger will be damaged because of being frozen, in such case, your warranty will belost.
Please always cut the power supply if you want to open the cabinet to reach inside the heat pump.
Please keep the display controller in a dry area to protect the display controller from being damaged by humidity.

- 11 -
1.1 Included with your Heat Pump
- Water connection assembly 50 mm (pcs: 2)
- User and service manual
- Reducer connection
- 10 meters’ signal wire
- Waterproof box
- Winter cover
- Anti-vibration base (pcs: 4)
1.2 Dimension
Model: 71676
1.
1.
1. Description
Description
Description

- 12 -

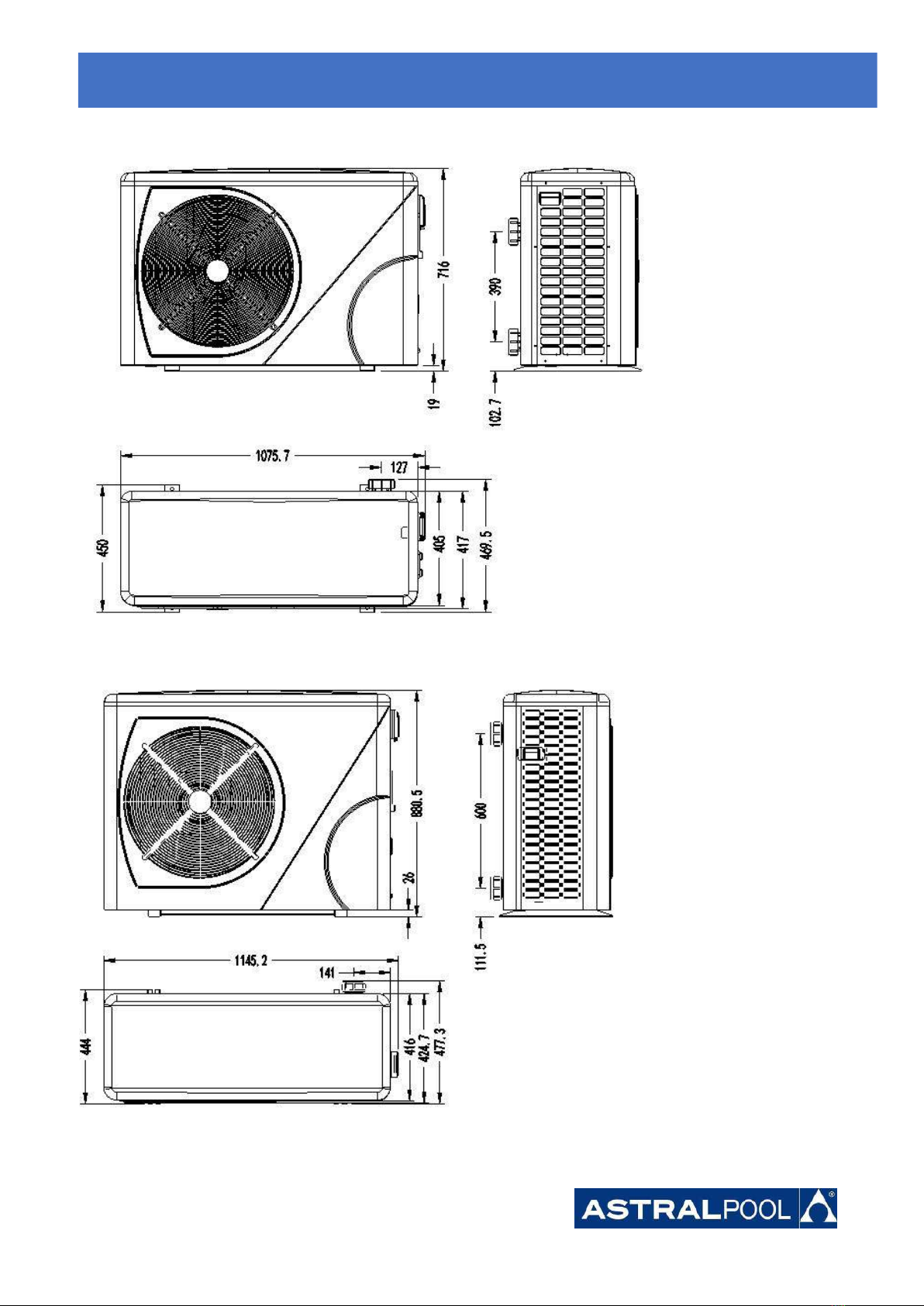

Models: 71677/71678/71679
Models: 71680/71681
1.
1.
1. Description
Description
Description

- 13 -
Models: 71682/71683/68821/68822/68823
1.
1.
1. Description
Description
Description

- 14 -
2.1 Delivery of the unit
For the transportation, the heat pumps are fixed on the pallet and covered with a cardboard box.
To protect from any damage, the heat pump must be transferred in its package.
It is the responsibility of the addressee to notify of any damage incurred during delivery within 48 hours.
No responsibility can be taken once the unit has been signed for.
2.2 Stock advice
* The warehouse should be bright, spacious, open, well ventilated, have ventilation equipment and no fire
source.
* Heat pumps must be stored and transferred in vertical position in its original packaging. If it is not the case, it
cannot be operated until a minimum period of 24H has passed before the unit can have the electrical power
turned on.
FORBIDDEN
2.3 Transfer to the final position
* During the unpacking of the product and the transfer from the pallet to the final place of installation, it is
necessary to maintain the heat pump in a verticalposition.
* Smoking and the use of flames are prohibited near R32machine.
* Water connection are not to be used as load bearing handles. The manufacturer would not take the
responsibility in case of damage to the water pipes.
2.
2.
2. Transport
Transport
Transport information
information
information

- 15 -
Technical data PRO ELYO INVERBOOST NN pool heat pumps
CE Standard, R32, ABS Cabinet
MODEL
PROELYXP07i
PROELYXP09i
PROELYXP11i
PROELYXP14i
CODE
71676
71677
71678
71679
* Performance at Air 28℃, Water 28℃, Humidity 80%
Heating capacity
Kw
7-3.1
9-2.3
11-2.9
14-3.2
Power consumption
Kw
1.04-0.21
1.34-0.14
1.64-0.18
2.09-0.2
C.O.P.
15-6.7
16-6.7
16-6.7
16-6.7
* Performance at Air 15℃, Water 26℃, Humidity 70%
Heating capacity
Kw
4.7-2.5
6.6-1.9
7.9-2
9.5-2.3
Power consumption
Kw
0.94-0.32
1.32-0.24
1.58-0.25
1.9-0.29
C.O.P.
7.9-5
8.0-5
8.0-5
8.0-5
* Performance at Air 0℃, Water 26℃, Humidity 78%
Heating capacity
Kw
3.44-1.7
4.11-2.3
5.54-3.0
6.85-3.8
Power consumption
Kw
1.23-0.38
1.47-0.82
1.98-0.68
2.45-0.85
C.O.P.
4.5-2.8
4.4-2.8
4.4-2.8
4.5-2.8
* Performance at Air -10℃, Water 26℃, Humidity 78%
Heating capacity
Kw
2.41-1.5
3.13-2.0
3.87-2.7
5.1-3.15
Power consumption
Kw
1.21-0.35
1.42-0.53
1.76-0.69
2.32-0.81
C.O.P.
4.3-2
3.8-2.2
3.9-2.2
3.9-2.2
* General data
Compressor type
MITSUBISHI INVERTER COMPRESSOR
Voltage
V
220-240V/50Hz or 60Hz/1PH
Rated current
A
4.6
5.9
7.2
9.2
Minimum fuse
A
7
9
11
14
Advised pool volume
m³
10-26
12-35
16-60
18-66
Advised water flux
m3/h
2.5
3.0
3.7
4.0
Water pressure drop
Kpa
12
12
14
15
Heat exchanger
Twist-titanium tube in PVC
Water connection
mm
50
No. of Fan
1
Ventilation type
Horizontal
Fan speed
RPM
500-850
550-850
Power input of Fan
W
6-35
22-82
32-110
Noise level(10m)
dB(A)
≤ 41
≤ 42
≤ 42
≤ 43
Noise level(1m)
dB(A)
38-51
39-52
40-52
40-54
Refrigerant (R32)
g
650
700
1000
1100
CO2 equivalent
Tonne
0.44
0.47
0.68
0.74
* Dimension/ Weight
Net weight
kg
56
68
73
78
Gross weight
kg
68
73
78
83
Net dimension
mm
1008*380*577
1050*440*709
Packing dimension
mm
1095*430*705
1130*470*850
3.
3.
3. Specifications
Specifications
Specifications

- 16 -
Technical data PRO ELYO INVERBOOST NN pool heat pumps
CE Standard, R32, ABS Cabinet
MODEL
PROELYXP16i
PROELYXP20i
PROELYXP26i
PROELYXP30i
CODE
71680
71681
71682
71683
* Performance at Air 28℃, Water 28℃, Humidity 80%
Heating capacity
Kw
16-3.8
20-4.7
26-5.9
30-6.8
Power consumption
Kw
2.39-0.24
2.99-0.29
3.88-0.37
4.55-0.43
C.O.P.
16-6.7
16-6.7
16-6.7
16-6.6
* Performance at Air 15℃, Water 26℃, Humidity 70%
Heating capacity
Kw
11.2-3
14-3.9
18-5.4
22.8-5.6
Power consumption
Kw
2.24-0.38
2.8-0.49
3.6-0.68
4.56-0.68
C.O.P.
8.2-5
8.2-5
8.2-5
8.2-5
* Performance at Air 0℃, Water 26℃, Humidity 78%
Heating capacity
Kw
7.4-4.1
9.79-4.8
13-6.7
15.89-8.5
Power consumption
Kw
2.64-0.91
3.5-1.09
4.64-1.52
5.68-1.93
C.O.P.
4.5-2.8
4.4-2.8
4.4-2.8
4.4-2.8
* Performance at Air -10℃, Water 26℃, Humidity 78%
Heating capacity
Kw
5.8-3.6
7.58-4.3
10.4-5.9
12.74-7.4
Power consumption
Kw
2.64-0.92
3.45-1.1
4.73-1.51
5.79-1.95
C.O.P.
3.9-2.2
3.9-2.2
3.9-2.2
3.8-2.2
* General data
Compressor type
MITSUBISHI INVERTER COMPRESSOR
Voltage
V
220V-240V/50Hz or 60Hz/1PH
Rated current
A
10.5
13.2
17.0
23.0
Minimum fuse
A
16
20
26
35
Advised pool volume
m³
28-85
58-120
65-132
78-156
Advised water flux
m3/h
5.0
6.0
8.0
10.0
Water pressure drop
Kpa
15
18
20
25
Heat exchanger
Twist-titanium tube in PVC
Water connection
mm
50
No. of Fan
1
Ventilation type
Horizontal
Fan speed
RPM
450-650
(550-850)*2
Power input of Fan
W
35-130
(32-110)*2
Noise level(10m)
dB(A)
≤ 43
≤ 45
≤ 49
≤ 49
Noise level(1m)
dB(A)
40-54
41-56
42-60
42-60
Refrigerant (R32)
g
1500
1900
2000
2600
CO2 equivalent
Tonne
1.01
1.28
1.35
1.76
* Dimension/ Weight
Net weight
kg
98
117
128
130
Gross weight
kg
113
135
146
148
Net dimension
mm
1050*450*870
1050*452*1295
Packing dimension
mm
1140*480*1010
1130*515*1430
3.
3.3. Specifications SpecificationsSpecifications
