Astral Pool 22359 Manual

INSTALLATION AND MAINTENANCE MANUAL
MANUEL D’INSTALLATION ET D’ENTRETIEN
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
MANUALE DI INSTALLAZIONE E MANUTENZIONE
EINBAU-UND BETRIESBSANLEITUNG
MANUAL DE INSTRUÇOES E MANUTENÇAO

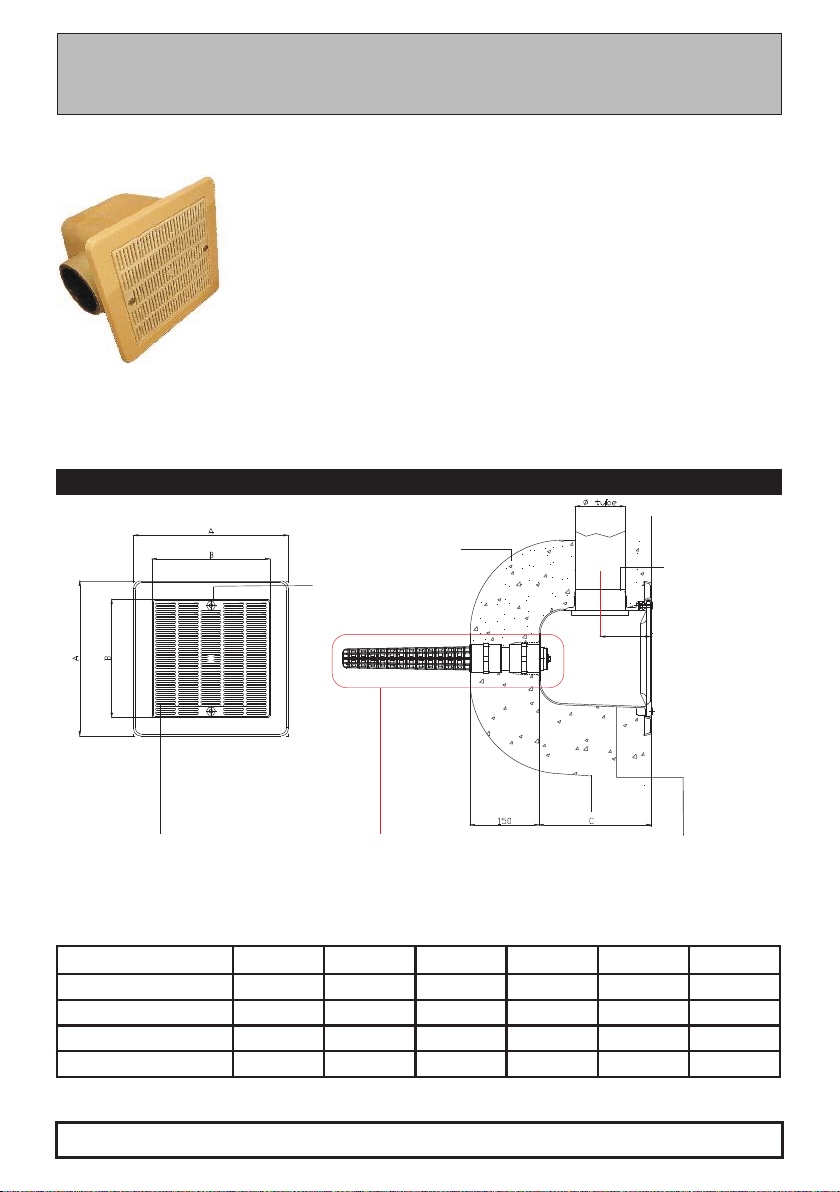

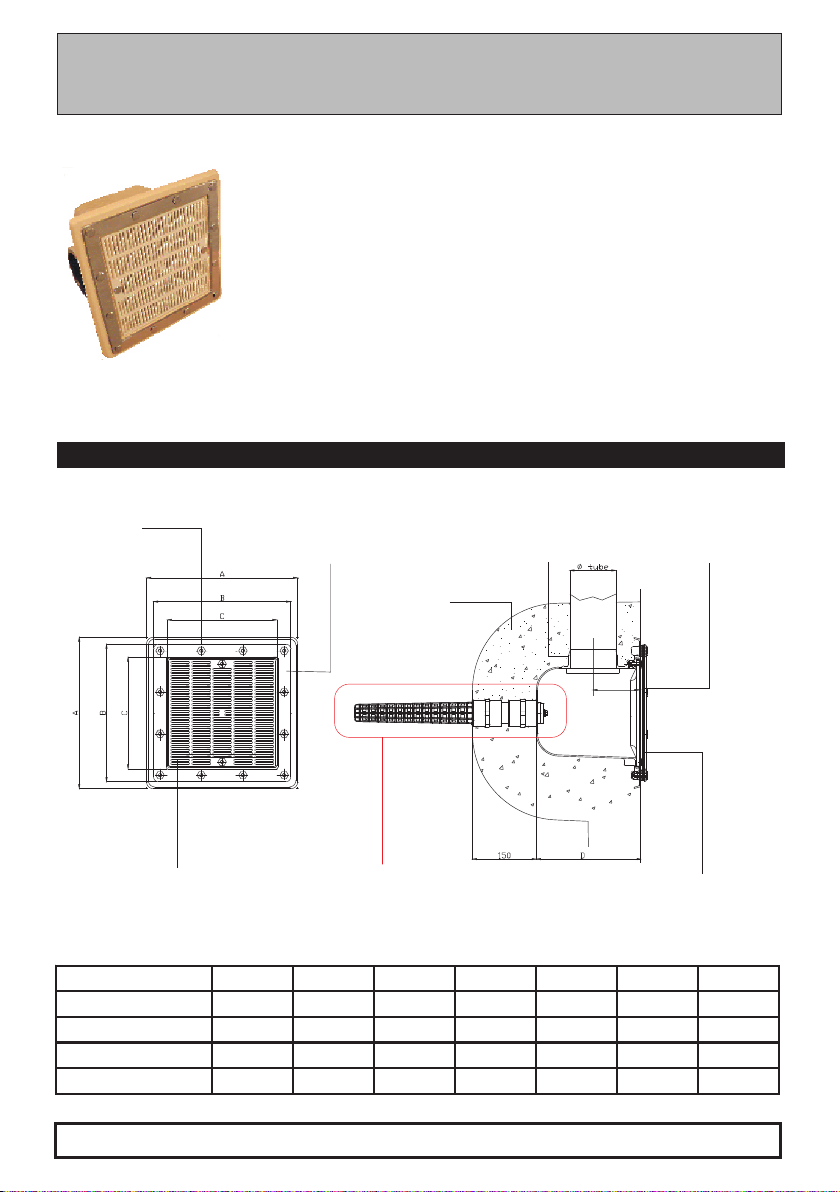

MAIN DRAIN
BONDE DE FOND
BODENABLAUF
RALOS DE FONDO
SUMIDEROS
SCARICO DI FONDO

MAIN DRAIN MANUAL
1. General information
- These main drains are made of reinforced polyester resin with fibre glass and have an
Internal gel coat finish. All the screws are AISI 316 stainless steel, which has a very high
resistance to corrosion.
- The design of the main drains allows the grilles to be easily interchanged between
plastic or stainless steel grilles.
- The main drains meet the European standard EN-13.451 which demands that the water
velocity in the drain is less than or equal to 0.5 m/s and that the holes in the grill of the
drain are not larger than 8mm and also that there are no parts sticking out that could
cause harm to bathers.
- These main drains have been manufactured under the quality standard ISO 9000.
2. Installation
- When installing the main drain in a concrete pool it is recommended that the grill is
removed during installation and that all the upper parts of the drain are protected,
especially the screws. In a pool it is recommended that they are situated at least 2m
apart.
- It is essential that the suction equipment (pumps) do not suck at a greater flow rate than
recommended in the attached sheet.
- The use of a WARNER system is highly recommended which, in the case of a suction,
stops the pump immediately, to avoid any harm to bathers.
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO
ENGLISH

- NEVER USE THE MAIN DRAIN WITHOUT THE GRILL .
- MAKE SURE THAT GRILL’S SCREWS ARE CORRECTLY TWISTED.
- NEVER EXCEED THE MAXIUM FLOW RECOMENDED IN THE GRILL WICH ARE SPECIFIED
IN THE INSTALLATION MANUAL.
- USE METALIC GRILLE FOR POOLS UNDER 1,5M OF DEPHT
- In humid areas, to avoid that any humidity from the subsoil of the pool causes too much
pressure, it is recommended to use a hydrostatic valve . When there is too much
pressure it opens and removes the water through the main drain.
- To avoid leaks from the pool ensure that the pipework is perfectly joined, and in the case
of concrete pools, there must be a depth of 15cm of concrete all around the main
drain. In prefabricated pools ensure that the main drain-seal-liner-seal-framework is
perfectly aligned and tightened with the corresponding nuts.
3.Assembling
- Main drains are gave previosly assembled . Is recomended to make sure that grill’s
screws are correctly twisted when main drain is correctly installed .
4.Maitenance
- Is recomended to verify that there aren’t extrange objects or dirtiness on the grill ;
because it will increas speed in the other suction points.
5. SAFETY WARNINGS
- NEVER USE THE MAIN DRAIN WITHOUT THE GRILL .
- MAKE SURE THAT GRILL’S SCREWS ARE CORRECTLY TWISTED.
- NEVER EXCEED THE MAXIUM FLOW RECOMENDED IN THE GRILL WICH ARE SPECIFIED
IN THE INSTALLATION MANUAL.
- USE METALIC GRILLE FOR POOLS UNDER 1,5M OF DEPHT

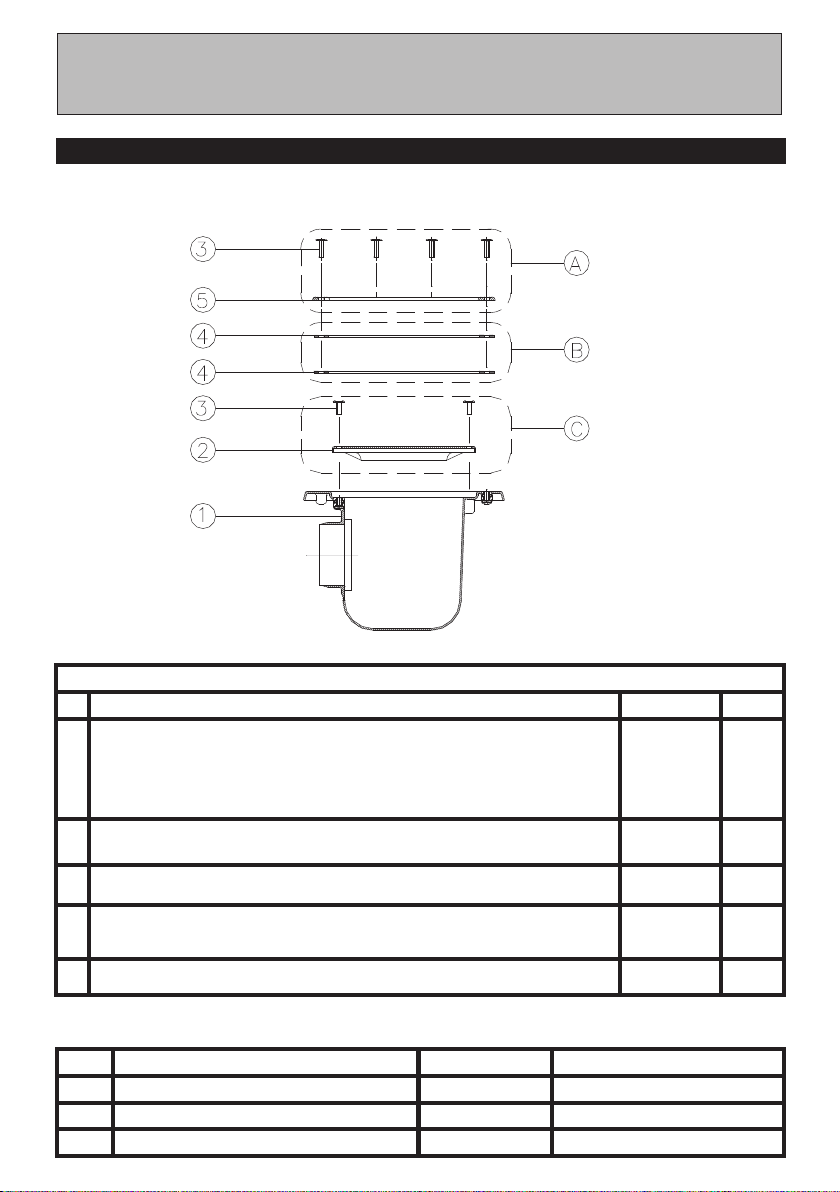

2.COMPONENTS/COMPONENTES
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

MANUEL D'INSTRUCTION DES BONDES DE FOND
1. Caracteristiques generales
- Normalement dans une piscine, il est recommandé que l'eau soit recueillie à 70% par
les skimmers et 30% par les bondes de fond de la piscine.
C'est pourquoi elles ont une grande importance quant au bon fonctionnement du
système de filtration de la piscine et pour la sécurité des baigneurs.
- Ces bondes de fond sont fabriquées en résine de polyester renforcé et fibre de verre
avec une finition intérieure en gelcoat. Tous les vis sont en acier inoxydable AISI 316 leur
permettant une plus grande résistance à l'oxydation.
- Le design des bondes de fond permettent de changer assez facilement les grilles en
plastique par des grilles en inox et vice-versa.
- Ces bondes de fond sont conformes à la norme européenne EN-13.45 qui exige que la
vitesse de l'eau dans la grille soit inférieure ou égale à 0,5 mm/s, que les orifices de la
grille ne soient pas supérieurs à 8 mm et qu'aucune partie ne dépasse afin d'éviter de
blesser les baigneurs.
- Ces bondes de fond ont été fabriquées par un processus certifié selon les normes de
qualité ISO 9000.
2. Installation
- Pour l'installation en piscine béton il est recommandé d'enlever la grille lors de
l'installation et protéger toute la partie supérieure de la bonde de fond, spécialement les
vis. Avant de placer la bonde de fond, faire un trou 20 cm plus grand que les mesures
externes de la bonde.
- Dans le cas de l'installation de plusieurs bondes dans la piscine, il est recommandé de
les placer à une distance supérieure de 2 m.
- Il est indispensable que les équipements d'aspiration (pompes) n'aspirent pas à un débit
supérieur à celui recommandé sur la feuille jointe.
FRANÇAIS
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

- Dans les zones où la nappe est proche et qu'il existe des risques de remontées d'eau
pouvant provoquer des surpressions sur le bassin, il est recommandé de placer une
vanne hydrostatique qui, si une surpression se produisait, s'ouvrirait en laissant passer
l'eau par la bonde de fond.
- A fin d'éviter des fuites de la piscine, il faut s'assurer que les tubes de sortie sont
parfaitement collés, pour des piscines béton il faut également une épaisseur de 15 cm
de béton autour de toute la bonde de fond et dans le cas de piscines préfabriquées il
faut s'assurer que tout l'ensemble bonde de fond-joint-liner-joint-bride reste
parfaitement aligné et serré avec les vis correspondants.
3. Montage
- Les bondes de fond s'installent facilement. Il est recommandé de vérifier que les vis de
la grille sont bien serrés une fois que la bonde de fond est installée à son emplacement
final.
4 Entretien
- Périodiquement vérifier qu'il n'y a aucun objet ou saleté accroché dans la grille, ce qui
provoquerait une augmentation de la vitesse dans les autres points d'aspiration.
5 ADVERTISSEMENT DE SECURITE
- NE JAMAIS UTILISER DE BONDE DE FOND SANS SA GRILLE CORRESPONDANTE.
- S'ASSURER QUE LES VIS DE LA GRILLE SOIENT PARFAITEMENT SERRÉS.
- NE JAMAIS DÉPASSER LES DÉBITS RECOMMANDÉS SUR LA FEUILLE JOINTE.
- IL FAUT UTILITSER GRILLE MÉTALLIQUE POUR PISCINES DE MOINS DE 1,5M DE
PROFONDEUR
2.COMPONENTS/COMPONENTES
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

MANUAL DE LOS SUMIDEROS.
1 .Características generales
- Estos sumideros están fabricados en resina de poliéster reforzada con fibra de vidrio y
con un acabado interno de gel-coat. Todos los tornillos son de acero inoxidable 316, lo
que les da una gran resistencia a la oxidación.
-El diseño los sumideros permite intercambiar con facilidad las rejas de plástico con las
de inoxidable y viceversa.
- Estos sumideros cumplen la norma europea EN-13.451 la cual exige que la velocidad
del agua en la reja sea inferior o igual a 0.5 m/s,que los orificios de la reja no sean
superiores a 8 mm y que no haya partes que sobresalgan y puedan dañar al bañista.
- Estos sumideros han sido fabricados bajo normas de calidad ISO 9000.
2. Instalación
- En el caso de instalar el sumidero en piscinas de hormigón se recomienda quitar la reja
en el momento de la instalación y proteger toda la parte superior del sumidero,
especialmente los tornillos.Antes de colocar el sumidero hacer un agujero 20 cm más
grrande que las medidas externas del sumidero.
- En caso de poner más de un sumidero en una piscina se recomienda ponerlos a una
distancia superior a los 2 m.
- Es indispensable que los equipos de aspiración (bombas) no aspiren un caudal superior -
al recomendado en la hoja adjunta.
- Es muy recomendable la utilización del equipo "WARNER" el cual, en caso de producir
se un caso de succión para inmediatamente la bomba y evita que se puedan
producir daños al bañista.
ESPAÑOL
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

- NUNCA USAR EL SUMIDERO SIN LA CORRESPONDIENTE REJA.
- ASEGURARSE QUE LOS TORNILLOS DE LA REJA ESTÉN LO SUFICIENTEMENTE
APRETADOS.
- NUNCA SOBREPASAR LOS CAUDALES RECOMENDADOS EN LA HOJA ADJUNTA.
- USAR REJA METÁLICA PARA PISCINAS DE MENOS DE 1,5M DE PROFUNDIDAD
- En zonas húmedas y para evitar que la posible humedad del subsuelo de la piscina
provoque sobrepresiones en esta, se recomienda colocar una válvula hidrostática, la
cual en caso de producirse una sobrepresión se abrirá y sacará el agua por el sumide-
ro.
- Para evitar pérdidas en la piscina asegurar que los tubos de la salida están
perfectamente encolados, asimismo en el caso de piscinas de hormigón tiene que
haber un espesor de 15 cm de hormigón alrededor de todo el sumidero, y en el caso
de piscinas prefabricadas se tiene que asegurar que todo el conjunto sumidero-junta-
liner-junta-marco quede perfectamente alineado y apretado con las correspondientes
tuercas.
3. Montaje
- Los sumideros se entregan previamente montados. Se recomienda comprobar que los
tornillos de la reja estén apretados una vez instalado el sumidero en su ubicación final.
4. Mantenimiento
- Periódicamente comprobar que no haya objetos o suciedad atrapada en la reja, lo
que provocaría un aumento de la velocidad en los otros puntos de succión.
5. ADVERTENCIAS DE SEGURIDAD.
- NUNCA USAR EL SUMIDERO SIN LA CORRESPONDIENTE REJA.
- ASEGURARSE QUE LOS TORNILLOS DE LA REJA ESTÉN LO SUFICIENTEMENTE
APRETADOS.
- NUNCA SOBREPASAR LOS CAUDALES RECOMENDADOS EN LA HOJA ADJUNTA.
- USAR REJA METÁLICA PARA PISCINAS DE MENOS DE 1,5M DE PROFUNDIDAD
2.COMPONENTS/COMPONENTES
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

ITALIANO
MANUALE DEGLI SCARICHI DI FONDO
1Caratteristiche generali
- Questi scarichi di fondo sono fabbricati in resina di poliestere rinforzata con fibra di
Vetro, la finitura esterna è in gel-coat. Tutta la bulloneria è in acciaio inox AISI 316 per
garantire una grande resistenza all'ossidazione.
- Il loro particolare disegno permette un rapido cambio della griglia anche quando si
voglia passare dalla versione con griglia in materiale plastico a quella inox.
- Questi scarichi di fondo rispettano la Norma Europea EN 13.451 che esige che la
velocità di passaggio attraverso la griglia sia inferiore od uguale a 0,5 m/s, che gli orifizi
di passaggio siano inferiori a 8 mm e che non abbiano parti sporgenti che possano
danneggiare il bagnante.
- Questi scarichi di fondo sono stati fabbricati in conformità alla Norma di qualità ISO
9000.
2.Installazione
- Nel caso di installazione in piscine in cemento, si raccomanda di togliere la griglia al
momento dell'installazione e di proteggere la parte superiore dello scarico facendo
particolare attenzione ai bulloni. Per il corretto posizionamento, lo scasso da prevedere
dovrebbe essere di circa 20 cm più grande della misura massima degli scarichi.
- Qualora fosse necessario predisporre più di uno scarico, la distanza minima consigliata
Tra due scarichi successivi deve essere superiore a m 2.
- È indispensabile che attraverso lo scarico non passi una portata superiore a quella
Raccomandata nell'istruzione di seguito riportata.
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

2.COMPONENTS/COMPONENTES
- MAI L'USO LA FOGNATURA PRINCIPALE SENZA LA GRIGLIA.
- FACCIA SICURO LE VITI DI QUELLA GRIGLIA SONO TORTE CORRETTAMENTE.
- MAI NON ECCEDA I MAXIUM FLUISCONO RECOMENDED NEL WICH DELLA GRIGLIA È
SPECIFICATO NEL MANUALE DELL'INSTALLAZIONE.
- USARE LA GRIGLIA METALLICA PER PISCINE CON MENO DI 1,5M DI PROFONDITA
- Per evitare rischi da risucchio, è fortemente raccomando l'utilizzo dell'apparecchiatura
"WARNER" che fermerà immediatamente le pompe al minimo cenno di formazione di
vuoto nella tubazione di aspirazione collegata allo scarico evitando, così, danni al
bagnante.
- In zone molto umide ed in quelle ove sia ipotizzabile la formazione di falde acquifere
nel sottosuolo della piscina, è raccomandato l'utilizzo di una valvola idrostatica da
collegare allo scarico per scaricare eventuali sovrapressioni lasciando entrare acqua
attraverso lo scarico medesimo.
- Per evitare perdite, verificare che tutte le tubazioni siano perfettamente incollate. Nelle
piscine con il fondo in cemento, verificare che attorno allo scarico lo spessore del
cemento sia di almeno 15 cm. Nelle piscine prefabbricate e con liner, verificare il
rispetto della sequenza scarico guarnizione liner guarnizione flangia e che il tutto sia
perfettamente allineato per permettere il corretto serraggio con i bulloni corrispondenti.
3.Assembling
- Fognature principali sono diede previosly assemblato. È recomended fare sicuro quella
griglia viti si torcono correttamente quando fognatura principale è installata rrettamente.
4.Maitenance
- È recomended verificare quello non c'è extrange obietta o sporcizia sulla griglia;
perché vuole increas vanno a tutta velocita' negli altri punti della suzione.
5. AVVERTIMENTI DI SICUREZZA
- MAI L'USO LA FOGNATURA PRINCIPALE SENZA LA GRIGLIA.
- FACCIA SICURO LE VITI DI QUELLA GRIGLIA SONO TORTE CORRETTAMENTE.
- MAI NON ECCEDA I MAXIUM FLUISCONO RECOMENDED NEL WICH DELLA GRIGLIA È
SPECIFICATO NEL MANUALE DELL'INSTALLAZIONE.
- USARE LA GRIGLIA METALLICA PER PISCINE CON MENO DI 1,5M DI PROFONDITA
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

INSTALLATIONSANLEITUNG FÜR DIE HAUPTABFLÜSSE
1. Allgemeine Informationen
- Die Hauptabflüsse sind aus glasfaserverstärktem Polyesterharz hergestellt und innen mit
Gel Coat ausgeführt. Alle Schrauben bestehen aus rostfreiem Stahl 316 und besitzen
eine besonders hohe Korrosionsfestigkeit.
- Das Design der Hauptabflüsse erlaubt eine leichte Austauschbarkeit von Plastik- oder
Stahlrosten.
- Die Hauptabflüsse erfüllen den Europäischen Standard EN-13.451, der vorschreibt, daß
die Abflussgeschwindigkeit des Wasser 0,5 m/s nicht übersteigt, daß der Durchmesser
der Öffnungen nicht größer als 8 mm ist und daß keine Teile hervorstehen, die den
Badenden potentiell verletzen könnten.
Die Platten wurden nach den Qualitätsnormen der ISO 9000 hergestellt.
2. Installation
- Für die Installation des Hauptabflusses in einem Betonbecken wird empfohlen, während
der Arbeiten den Rost zu entfernen und alle oberen Teile und insbesondere die
Schrauben des Abflusses zu schützen. Vor dem Einbau des Hauptabflusses sollte ein
Loch vorbereitet werden, dessen Durchmesser etwa 20 cm größer ist als der
Außendurchmesser des Abflusses.
- Bei der Installation mehrerer Abflüsse in einem Becken sollte ein Mindestabstand von 2m
eingehalten werden.
- Es ist außerordentlich wichtig, daß die Absaugleistung der Pumpen nicht größer ist als im
beigefügten Informationsblatt vorgegeben.
- Die Benutzung eines WARNER-Systems wird dringend empfohlen, so daß im Falle eines -
- Einsaugens die Pumpe automatisch anhält und so eine Verletzung der Badenden
DEUTSCH
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

- BENUTZEN SIE DEN HAUPTABFLUSS NIEMALS OHNE DEN ABDECKROST.
- VERGEWISSERN SIE SICH, DAß DIE SCHRAUBEN DES ROSTES AUSREICHEND FEST
ANGEZOGEN SIND.
- ACHTEN SIE DARAUF, DAß DIE IN DER BETRIEBSANLEITUNG GENANNTE MAXIMALE
ABFLUSSGESCHWINDIGKEIT AM GITTER NIEMALS ÜBERSCHRITTEN WIRD.
- BITTE BENUTZEN SIE METALGITTERROSTE FÜR BECKEN MIT EINER TIEFE UNTER 1,5
METERN
- Es wird empfohlen in feuchten Zonen ein hydrostatisches Ventil zu benutzen, das sich im
Falle eines Überdrucks durch das Eindringen von Feuchtigkeit aus dem Untergrund des
Beckens öffnet und Wasser durch den Hauptabfluss ableitet.
- Versichern Sie sich zur Vermeidung von Lecks, daß die gesamte Rohrinstallation perfekt
verbunden ist. Bei Betonbecken muß die Dicke des Betons um den Hauptabfluss
mindestens 15 cm betragen.Stellen Sie bei einem Fertigschwimmbecken sicher, daß
Hauptabfluss Siel - Einsatzstücke (Liner) Siel Rahmen perfekt ausgerichtet und mittels
der
zugehörigen Schrauben fest verschraubt sind.
3. Montage
- Die Hauptabflüsse werden werksseitig zusammengesetzt geliefert. Es wird empfohlen,
den korrekten Sitz der Schrauben des Rostes zu überprüfen, wenn die Installation
Abgeschlossen ist.
4. Instandhaltung
- Überprüfen Sie regelmäßig, daß sich keine Objekte oder Schmutzpartikel im Gitter
verfangen haben, da dies eine erhöhte Abflussgeschwindigkeit an den anderen
Absaugpunkten zur Folge haben würde.
5. SICHERHEITSHINWEISE
- BENUTZEN SIE DEN HAUPTABFLUSS NIEMALS OHNE DEN ABDECKROST.
- VERGEWISSERN SIE SICH, DAß DIE SCHRAUBEN DES ROSTES AUSREICHEND FEST
ANGEZOGEN SIND.
- ACHTEN SIE DARAUF, DAß DIE IN DER BETRIEBSANLEITUNG GENANNTE MAXIMALE
ABFLUSSGESCHWINDIGKEIT AM GITTER NIEMALS ÜBERSCHRITTEN WIRD.
- BITTE BENUTZEN SIE METALGITTERROSTE FÜR BECKEN MIT EINER TIEFE UNTER 1,5
METERN
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

PORTUGUES
MANUAL DE RALOS DE FUNDO
1.Características gerais
- Estes ralos de fundo são fabricados em resina de poliester reforçado com fibra de vidro e
com um acabamento interno de gel-coat. Todos os parafusos são de aço inoxidável 316,
o que lhes dá uma grande resistência à oxidação.
- A concepção destes ralos de fundo permite substituir com facilidade as grelhas de
plástico com as de inox e vice-versa.
- Estes ralos de fundo cumprem a norma Europeia EN-13.451 a qual exige que a velocidade
de água na grelha seja inferior a 0.5 m/s, que os orifícios da grelha não sejam superiores a 8
mm e que não hajam partes salientes que possam magoar o banhista.
- Estes ralos de fundo foram fabricados sobre as normas de qualidade ISSO 9000.
2.Instalação
- No caso de se instalar o ralo de fundo numa piscina de betão recomenda-se retirar a
grelha no momento da instalação e proteger toda a parte superior do ralo de fundo,
especialmente os parafusos. Antes de colocar o ralo de fundo deve-se efectuar um orifício
20 cm maior que as medidas exteriores do ralo de fundo.
- No caso de colocarem mais do que um ralo de fundo numa piscina recomenda-se que
ponham a uma distancia superior a 2 m .
- É indispensável que os equipamentos de aspiração (bombas) não aspirem um caudal
superior ao recomendado na folha anexa.
- É muito recomendável a utilização do equipamento "WARNER" o qual, em caso de sucção
anormal, pára imediatamente a bomba, para segurança dos banhistas.
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

- NUNCA USE O DRENO PRINCIPAL SEM O GRELHE.
- TENHA CERTEZA ISSO GRELHE PARAFUSOS SÃO CORRETAMENTE TRANÇADOS.
- NUNCA EXCEDA O MAXIUM FLUEM RECOMENDED NO GRELHE WICH SÃO
ESPECIFICADOS NO MANUAL DE INSTALAÇÃO.
- USAR GRELHA METÁLICA PARA PISCINAS COM MENOS DE 1,5M DE PROFUNDIDADE
- Em zonas húmidas e para evitar que a possível húmidade do solo da piscina provoque
danos nesta, recomenda-se colocar uma válvula hidrostática, a qual em caso de
produzir uma sobre-pressão se abrirá e retirará a água pelo ralo de fundo.
- Para evitar perdas da piscina convém assegurar-se que os tubos de saída estão
perfeitamente colados, assim mesmo no caso da piscina de betão tem que haver uma
espessura de 15 cm de cimento ao redor de todo o ralo de fundo e no caso da piscina
pré-fabricada têm que se assegurar que todo o conjunto ralo de fundo-junta.-liner-junta-
marco tem que estar perfeitamente alinhado e apertado com as respectivas porcas.
3.Instalaçäo
- Dreno principais são deu previosly ajuntado. É recomended para ter certeza isso grelhe
parafusos são corretamente trançados quando dreno principal é instalado
corretamente.
4.Manutençao
- É recomended para verificar isso não há extrange objeta ou imundície no grelhe;
porque vai que increas aceleram nos outros pontos de sucção.
5. ADVERTÊNCIAS DE SEGURANÇA
- NUNCA USE O DRENO PRINCIPAL SEM O GRELHE.
- TENHA CERTEZA ISSO GRELHE PARAFUSOS SÃO CORRETAMENTE TRANÇADOS.
- NUNCA EXCEDA O MAXIUM FLUEM RECOMENDED NO GRELHE WICH SÃO
ESPECIFICADOS NO MANUAL DE INSTALAÇÃO.
- USAR GRELHA METÁLICA PARA PISCINAS COM MENOS DE 1,5M DE PROFUNDIDADE
2.COMPONENTS/COMPONENTES
2.COMPONENTS/COMPONENTES
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

3
MAX. FLOW RECOMENDED ON THE GRILL 45 m /h (0,5 m/s) ( Cod. 22359, 22360, 22361, 22362 )
3
MAX. FLOW RECOMENDED ON THE GRILL 27 m /h (0,3 m/s) ( Cod. 22359, 22360, 22361, 22362 )
Main drain made in polyester resin + F.V. Gel-coat finish / Plastic gri l/ Screws of
Stainless steel AISI 316.
Bonde de fond en résine de polyester + F.V. finissage en Gel-Coat / Grille en
plastique /Vis en Inox AISI 316
Sumidero fabricado en resina de polyester + F.V. acabado de gel-coat / Rejilla de
plástico / Tornillos en acero inoxidable AISI 316.
Scarico di fondo fabbricato in resina di poliestere + FV finitura in gel-coat / Griglia in
materiale plastico / Viterie inox AISI 316 .
Bodenablauf aus Polyesterharz + F.V. Gel-Coat Finish / Rost aus Kunststoff /
Schrauben aus edelstah AISI 316.
Ralos de fundo modelo fabricada em resina de polyestere + fv acabado em gel-coat
/ Grade de plastico / Parafusos en aço inoxidable AISI 316
1.DIMENSIONS (mm)
BODY OF POLYESTER RESIN + FV
LE CORPS EN RÉSINE DE POLYESTER + FV
CUERPO DE POLYESTER + F.V
CORPO FABRICATTO IN RESINA DI POLIESTERE
KÖRPER AUS POLYESTERHAUZ + FV
CORPO FABRICADO EM RESINA DE POLYESTERE + FV
OPTIONAL VALVE HIDROSTATIQUE
VALVE HIDROSTATIQUE FACULTATIVE
VÁVULA HIDROSTÁTICA OPCIONAL
VALVOLA HODROSTATICA OPZIONALE
FREIWILLIGES HIDROSTATIQUE VENTIL
VÁVULA HIDROSTÁTICA OPCIONAL
SCREWS
VIS
TORNILLOS
VITERIE
SCHRAUBEN
PARAFUSOS
AISI 316 M8
PLASTIC GRILL
GRILLE PLASTIQUE
REJA PLASTICO
GRIGLIA IN MATERIALE PLASTICO
ROST AUS KUNSTSTOFF
GRADE DE PLASTICO
PVC OUTLET
SORTIE EN PVC
SALIDA DE PVC
USCITA EN PVC
PVC ABFLUSSEINHT
SAÍDA DE PVC
CONCRETE
BÉTON
HORMIGÓN
CEMENTOSIA
BETON
CIMENTO
D
Models A B C D Ø Tube m3/h
22359 330 257 245 112 75 16
22360 330 257 245 112 90 22
22361 330 257 245 112 110 33
22362 330 257 245 112 125 43
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

2.COMPONENTS
Nº. Denomination Code Units
1
Main drain made in polyester resine + FV/Bonde de fond en résine de polyester +
F.V/Sumidero polyester + FV /Sc arico di fondo fabbricato in resina di poliestere + FV
/Bodenablauf aus Polyesterharz + F.V/Ralos de fundo modelo fabricada em resina
de polye
1
2Plastic grill/Grille en plastic /Rejilla de plastico /Griglia en materiale plastico /Rost aus
kunstoff/Grade de plastico 252x252 A.B.S. 20074-0404 1
3Screw/Vis/Tornillo/Viterie/Schrauben/Parafusos inox. AISI 316 M8 x 20 Siseb. S/P 032214001 2
Models22359,22360,22361,22362
Nº. Kit Code kit Componentscode
A 33801 Rejilla plastico 4402021801 22359-22362
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

Main drain made in polyester resin + F.V. Gel-coat finish / Plastic gri l/ Screws and
frame of Stainless steel AISI 316.
Bonde de fond en résine de polyester + F.V. finissage en Gel-Coat / Grille en
plastique /Vis et cadre en Inox AISI 316
Sumidero fabricado en resina de polyester + F.V. acabado de gel-coat / Rejilla de
plástico / Tornillos y marco en acero inoxidable AISI 316.
Scarico di fondo fabbricato in resina di poliestere + FV finitura in gel-coat / Griglia in
materiale plastico / Viterie e flangia inox AISI 316 .
Bodenablauf aus Polyesterharz + F.V. Gel-Coat Finish / Rost aus Kunststoff /
Schrauben und blende aus edelstah AISI 316.
Ralos de fundo modelo fabricada em resina de polyestere + fv acabado em gel-coat
/ Grade de plastico / Parafusos em marco en aço inoxidable AISI 316
1.DIMENSIONS (mm)
BODY OF POLYESTER RESIN + FV
LE CORPS EN RÉSINE DE POLYESTER + FV
CUERPO DE POLYESTER + F.V
CORPO FABRICATTO IN RESINA DI POLIESTERE
KÖRPER AUS POLYESTERHAUZ + FV
CORPO FABRICADO EM RESINA DE POLYESTERE + FV
OPTIONAL VALVE HIDROSTATIQUE
VALVE HIDROSTATIQUE FACULTATIVE
VÁVULA HIDROSTÁTICA OPCIONAL
VALVOLA HODROSTATICA OPZIONALE
FREIWILLIGES HIDROSTATIQUE VENTIL
VÁVULA HIDROSTÁTICA OPCIONAL
SCREWS
VIS
TORNILLOS
VITERIE
SCHRAUBEN
PARAFUSOS
AISI 316 M8
PLASTIC GRILL
GRILLE PLASTIQUE
REJA PLASTICO
GRIGLIA IN MATERIALE PLASTICO
ROST AUS KUNSTSTOFF
GRADE DE PLASTICO
PVC OUTLET
SORTIE EN PVC
SALIDA DE PVC
USCITA EN PVC
PVC ABFLUSSEINHT
SAÍDA DE PVC
FRAME OF STAINLESS STEEL
MARCO DE ACERO INOXIDABLE
CADRE EN INOX
FLANGIA INOX
BLENDE AUS EDELSTAH
MARCO EN AÇO INOXIDABLE
PLUG GASKET
JOIN PLAT
JUNTA PLANA
GUARNIZIONE PIATTA
FLACHDICHTUNG
JUNTA PLANA
CONCRETE
BÉTON
HORMIGÓN
CEMENTOSIA
BETON
CIMENTO
E
Models A B C D E Ø Tube m3/h
22416 355 322 257 245 75 112 16
22417 355 322 257 245 90 112 22
22418 355 322 257 245 110 112 33
22419 355 322 257 245 125 112 43
3
MAX. FLOW RECOMENDED ON THE GRILL 45 m /h (0,5 m/s) ( Cod. 22416, 22417, 22418, 22419 )
3
MAX. FLOW RECOMENDED ON THE GRILL 27 m /h (0,3 m/s) ( Cod. 22416, 22417, 22418, 22419 )
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

2.COMPONENTS
Models: 22416,22417,22418,22419
Nº. Denomination Code Units
1
Main drain made in polyester resine + FV /Bonde de fond en résine de polyester +
F.V/Sumidero polyester + FV /Scarico di fondo fabbricato in resina di poliestere + FV
/Bodenablauf aus Polyesterharz + F.V/Ralos de fundo modelo fabricada em resina
de polyester
1
2Plastic grill/Grille en plastic /Rejilla de plastico /Griglia en materiale plastico /Rost aus
kunstoff/Grade de plastico 252x252 A.B.S. 20074-0404 1
3Screw/Vis/Tornillo/Viterie/Schrauben/Parafusos inox. AISI 316 M8 x 20 Siseb. S/P 032214001 12
4Plug gasket/cadre plat/Junta plana/Guarnizione piatta/Flachdichtung/Junta plana
317x317x2 EPDM 65 20074-0403 2
5Frame/Cadre/ Marco inoxidable/Flangia/ Blende/Marco inox. AISI 316 322x322 20074-0401 1
Nº. Kit Cod e kit Com p onents c ode
A 31802 Marco inox sum idero 4402021703 22416-22419
B 31803 Junta plana sum idero 4402021702 22416-22419
C 31801 Rejilla plástico 4402021801 22416-22419
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

Main drain made in polyester resin + F.V. Gel-coat finish /Grill of stainless stew /
Screws of Stainless steel AISI 316.
Bonde de fond en résine de polyester + F.V. finissage en Gel-Coat / Grille en inox
/Vis en Inox AISI 316
Sumidero fabricado en resina de polyester + F.V. acabado de gel-coat / Rejilla de
inoxidable / Tornillos en acero inoxidable AISI 316.
Scarico di fondo fabbricato in resina di poliestere + FV finitura in gel-coat / Griglia
ininox / Viterie inox AISI 316 .
Bodenablauf aus Polyesterharz + F.V. Gel-Coat Finish / Rost aus edelstah /
Schrauben aus edelstah AISI 316.
Ralos de fundo modelo fabricada em resina de polyestere + fv acabado em gel-coat
/ Grade en aço inoxidable / Parafusos en aço inoxidable AISI 316
1.DIMENSIONS (mm)
3
MAX. FLOW RECOMENDED ON THE GRILL 103 m /h (0,5 m/s) (Cod. 20285-20289)
3
MAX. FLOW RECOMENDED ON THE GRILL 62 m /h (0,3 m/s) (Cod. 20285-20289)
3
MAX. FLOW RECOMENDED ON THE GRILL 33,5 m /h (0,5 m/s) ( Cod. 20282 , 20283 , 20284)
3
MAX. FLOW RECOMENDED ON THE GRILL 20 m /h (0,3 m/s) ( Cod. 20282 , 20283 , 20284 )
BODY OF POLYESTER RESIN + FV
LE CORPS EN RÉSINE DE POLYESTER + FV
CUERPO DE POLYESTER + F.V
CORPO FABRICATTO IN RESINA DI POLIESTERE
KÖRPER AUS POLYESTERHAUZ + FV
CORPO FABRICADO EM RESINA DE POLYESTERE + FV
OPTIONAL VALVE HIDROSTATIQUE
VALVE HIDROSTATIQUE FACULTATIVE
VÁVULA HIDROSTÁTICA OPCIONAL
VALVOLA HODROSTATICA OPZIONALE
FREIWILLIGES HIDROSTATIQUE VENTIL
VÁVULA HIDROSTÁTICA OPCIONAL
SCREWS
VIS
TORNILLOS
VITERIE
SCHRAUBEN
PARAFUSOS
AISI 316 M8
PLASTIC OF STAINLESS STEEL
GRILLE IN INOX
REJA DE ACERO INOXIDABLE
GRIGLIA IN INOX
ROST AUS EDENSTAH
GRADE DE AÇO INOXIDABLE
PVC OUTLET
SORTIE EN PVC
SALIDA DE PVC
USCITA EN PVC
PVC ABFLUSSEINHT
SAÍDA DE PVC
CONCRETE
BÉTON
HORMIGÓN
CEMENTOSIA
BETON
CIMENTO
D
M o d e ls A B C D Ø Tu b e m 3 /h
2 0 2 8 2 3 3 0 2 5 7 2 4 5 1 1 2 7 5 1 6
2 0 2 8 3 3 3 0 2 5 7 2 4 5 1 1 2 9 0 2 2
2 0 2 8 4 3 3 0 2 5 7 2 4 5 1 1 2 1 1 0 3 3
2 0 2 8 5 5 1 5 4 8 2 4 1 2 1 7 0 1 1 0 3 3
2 0 2 8 6 5 1 5 4 8 2 4 1 2 1 7 0 1 2 5 4 3
2 0 2 8 7 5 1 5 4 8 2 4 1 2 1 7 0 1 4 0 5 4
2 0 2 8 8 5 1 5 4 8 2 4 1 2 1 7 0 1 6 0 7 0
2 0 2 8 9 5 1 5 4 8 2 4 1 2 1 7 0 200 100
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

2.COMPONENTS
Nº Denomination Code Units
1
Maindrainmade inpolyesterresine+ FV/Bondede fond enrésinedepolyester+
FB/Scaricodi fondofabbricatoinresine di poliestere + FV/Bodenblauf aus
Polyesterhaz+ FV/Ralosdefundo modelofabricadoemresina depolyestere + Fv
1
Grill of stainlesssteel/Grille eninox/Rejilla enacero inoxidable/Griglia eninox/Rost aus
Edenstah/Gradedeaçoinoxidable252x252AISI316 20074-0402 1
Grill of stainlesssteel/Grille eninox/Rejilla enacero inoxidable/Griglia eninox/Rost aus
Edenstah/Gradedeaçoinoxidable412x412AISI316 20076-0402 1
3Screw/Vis/Tornillo/Viterie/Schrauben/Parafusosinox. AISI316M8x20 Siseb. S/P 032214001 2
Models20282,20283,20284,20285,20286,20287,20288,20289
2
Nº Kit Code kit Componentscode
A 25901 Rejilla inoxidable 4402021601 20282-20284
A 25902 Rejilla inoxidable 4402021602 20285-20289
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO

3
MAX. FLOW RECOMENDED ON THE GRILL 33,5 m /h (0,5 m/s) (Cod. 20074, 20075, 20290 )
3
MAX. FLOW RECOMENDED ON THE GRILL 20 m /h (0,3 m/s) (Cod. 20074, 20075, 20290 )
3
MAX. FLOW RECOMENDED ON THE GRILL 103 m /h (0,5 m/s) (Cod. 20076-20079 , 20291 )
3
MAX. FLOW RECOMENDED ON THE GRILL 62 m /h (0,3 m/s) (Cod. 20076-20079 , 20291 )
BODY OF POLYESTER RESIN + FV
LE CORPS EN RÉSINE DE POLYESTER + FV
CUERPO DE POLYESTER + F.V
CORPO FABRICATTO IN RESINA DI POLIESTERE
KÖRPER AUS POLYESTERHAUZ + FV
CORPO FABRICADO EM RESINA DE POLYESTERE + FV
OPTIONAL VALVE HIDROSTATIQUE
VALVE HIDROSTATIQUE FACULTATIVE
VÁVULA HIDROSTÁTICA OPCIONAL
VALVOLA HODROSTATICA OPZIONALE
FREIWILLIGES HIDROSTATIQUE VENTIL
VÁVULA HIDROSTÁTICA OPCIONAL
PVC OUTLET
SORTIE EN PVC
SALIDA DE PVC
USCITA EN PVC
PVC ABFLUSSEINHT
SAÍDA DE PVC
FRAME OF STAINLESS STEEL
MARCO DE ACERO INOXIDABLE
CADRE EN INOX
FLANGIA INOX
BLENDE AUS EDELSTAH
MARCO EN AÇO INOXIDABLE
PLUG GASKET
JOIN PLAT
JUNTA PLANA
GUARNIZIONE PIATTA
FLACHDICHTUNG
JUNTA PLANA
GRILLE OF STAINLESS STEEL
GRILLE
DE ACERO INOXIDABLE
EN INOX
REJA
GRIGLIA IN INOX
ROST AUS EDELSTAH
GRADE EN AÇO INOXIDABLE
Main drain made in polyester resin + F.V. Gel-coat finish / Grill of stainless stew /
Screws and frame of Stainless steel AISI 316.
Bonde de fond en résine de polyester + F.V. finissage en Gel-Coat / Grille en inox /
Vis et cadre en Inox AISI 316
Sumidero fabricado en resina de polyester + F.V. acabado de gel-coat / Rejilla de acero
inoxidable / Tornillos y marco en acero inoxidable AISI 316.
Scarico di fondo fabbricato in resina di poliestere + FV finitura in gel-coat / Griglia inox /
Viterie e flangia inox AISI 316 .
Bodenablauf aus Polyesterharz + F.V. Gel-Coat Finish / Rost aus edelstah / Schrauben
und blende aus edelstah AISI 316.
Ralos de fundo modelo fabricada em resina de polyestere + fv acabado em gel-coat /
Grade en aço inoxidable / Parafusos em marco en aço inoxidable AISI 316
1.DIMENSIONS(mm)
SCREWS
VIS
TORNILLOS
VITERIE
SCHRAUBEN
PARAFUSOS
AISI 316 M8 CONCRETE
BÉTON
HORMIGÓN
CEMENTOSIA
BETON
CIMENTO
E
M o d e ls A B C D E T u b e m3/h
2 0 0 7 4 3 5 5 3 2 2 2 5 2 2 4 5 1 1 2 7 5 1 6
2 0 0 7 5 3 5 5 3 2 2 2 5 2 2 4 5 1 1 2 9 0 2 2
2 0 2 9 0 3 5 5 3 2 2 2 5 2 2 4 5 1 1 2 1 1 0 3 3
2 0 0 7 6 5 1 5 4 8 2 4 1 2 3 6 3 1 7 0 1 1 0 3 3
2 0 0 7 7 5 1 5 4 8 2 4 1 2 3 6 3 1 7 0 1 2 5 4 3
2 0 0 7 8 5 1 5 4 8 2 4 1 2 3 6 3 1 7 0 1 4 0 5 4
2 0 0 7 9 5 1 5 4 8 2 4 1 2 3 6 3 1 7 0 1 6 0 7 0
2 0 2 9 1 5 1 5 4 8 2 4 1 2 3 6 3 1 7 0 2 0 0 1 0 0
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO
