Astro Pneumatic Tool EUROHV103 User manual

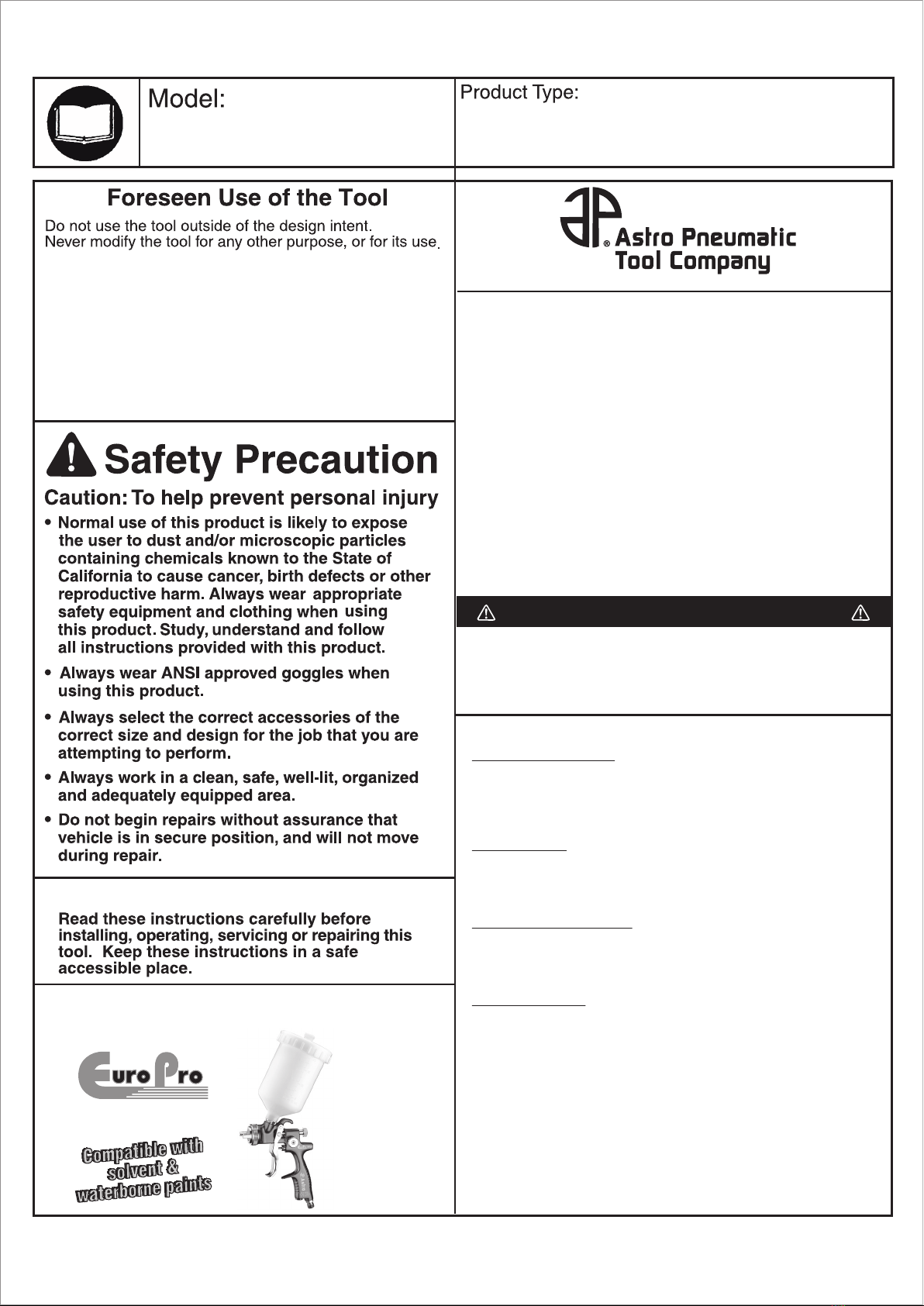

Page 1
EUROHV103 (1.3mm Nozzle Size)
EUROHV105 (1.5mm Nozzle Size)
EUROHV107 (1.7mm Nozzle Size)
EUROHV109 (1.9mm Nozzle Size)
EUROPRO FORGED HVLP
SPRAY GUN WITH PLASTIC CUP
EUROPRO FORGED HVLP
SPRAY GUN WITH PLASTIC CUP
MADE IN TAIWAN
DURABLE & LIGHTWEIGHT
• Forged body provides longer tool life
• Anodized body for corrosion protection
• Internal coated passages
• Stainless steel needle and fluid tip
• Slick finish for faster & easier cleaning
• Lightweight: 325 grams (0.7 Lbs)
HIGH EFFICIENCY
• Unique pattern designed for great coverage, optimal overlapping
• Low overspray (bounce back)
• Great transfer efficiency
• Superior atomization
• Innovative, advanced HVLP technology
QUICK THREAD TECHNOLOGY
• 1 Turn to lock/unlock the air cap
• 3 Turns to lock/unlock the fluid tip
• Wide threads for easy cleaning
• M16*P1.5 female thread fluid joint
• Compatible with most traditional and disposable cup systems
SMOOTH OPERATION
• Soft trigger pull to reduce fatigue
• Precise lubricated adjustment knobs for better control
• Innovative CNC machining to avoid the need for gaskets behind the fluid tip
Nozzle Size:
Cup Capacity:
Operation Pressure:
Weight:
Gun Dimensions W x H:
Avg. Air Consumption:
Air Inlet Thread NPT:
Required Compressor:
Max. Pattern at 4" to 7" Distance:
Air Cap Output:
Air Hose I.D. Size:
1.3mm, 1.5mm, 1.7mm or 1.9mm
600ml
29psi
0.7lbs. (325g)
7" x 5-3/4" (175mm x 145mm)
9-10cfm
1/4"
2-5hp
9"-101/4" (230-260mm)
10psi
6-8mm
PRODUCT INFORMATION:
SPECIFICATIONS:
IMPORTANT
The Astro EuroPro Spray Guns are designed to spray the following
solvent and waterborne light to medium viscosity materials: Enam-
els, lacquers, polyurethane, urethane top coats, urethane basecoat,
urethane clearcoat and all primers. Materials which are acidic,
abrasive and/or contain benzene must not be used. In order to
achieve the best results, surface and paint preparation must be
completed in accordance with paint manufacturer’s instructions and
recommendations. The Astro EuroPro Guns are intended to be used
only by professionally trained individuals. Strict compliance of
applicable local and national regulations must be followed.
When unpacking, check the parts diagram and part number
listing on page 3 to make sure all parts are included. If any
parts are missing or damaged, please call your distributor.
Unpacking
www.astrotools.com
PLEASE DO NOT RETURN ANY PRODUCT WITHOUT CALLING
1-800-221-9705 FOR INSTRUCTIONS
• Astro Pneumatic Tool Co. warrants our products to the original user against
defective material or workmanship for a period of 1 year (except where noted on our
price schedule) from the date of 1st use. Astro reserves the right to determine
whether the product failed because of defective material, workmanship or other
causes and to charge back for missing parts. Astro Pneumatic Tool Co., at its
discretion, will repair products covered under this warranty free of charge. The
distributor should direct the original user to return the product (with the exceptions
listed below) with the distributor’s name, address, adequate proof of date of
purchase or a copy of warranty card, and a short note explaining the problem.
Failures caused by accident, alteration, or misuse are not covered by this
warranty.
• Astro Pneumatic Tool Co. or its authorized service representatives must perform all
warranty repairs. Any repair to the product by unauthorized service representatives
voids this warranty. The rights under this warranty are limited to the original user and
may not be transferred to subsequent owners.
• This warranty is in lieu of all other warranties, expressed or implied, including
warranties of merchantability and fitness for a particular purpose. Some states do
not allow the exclusion of limitations of incidental or consequential damages so the
above limitations may not apply to you.
1 YEAR LIMITED WARRANTY

EUROPRO FORGED HVLP
SPRAY GUN WITH PLASTIC CUP
EUROHV103 (1.3mm Nozzle Size)
EUROHV105 (1.5mm Nozzle Size)
EUROHV107 (1.7mm Nozzle Size)
EUROHV109 (1.9mm Nozzle Size)

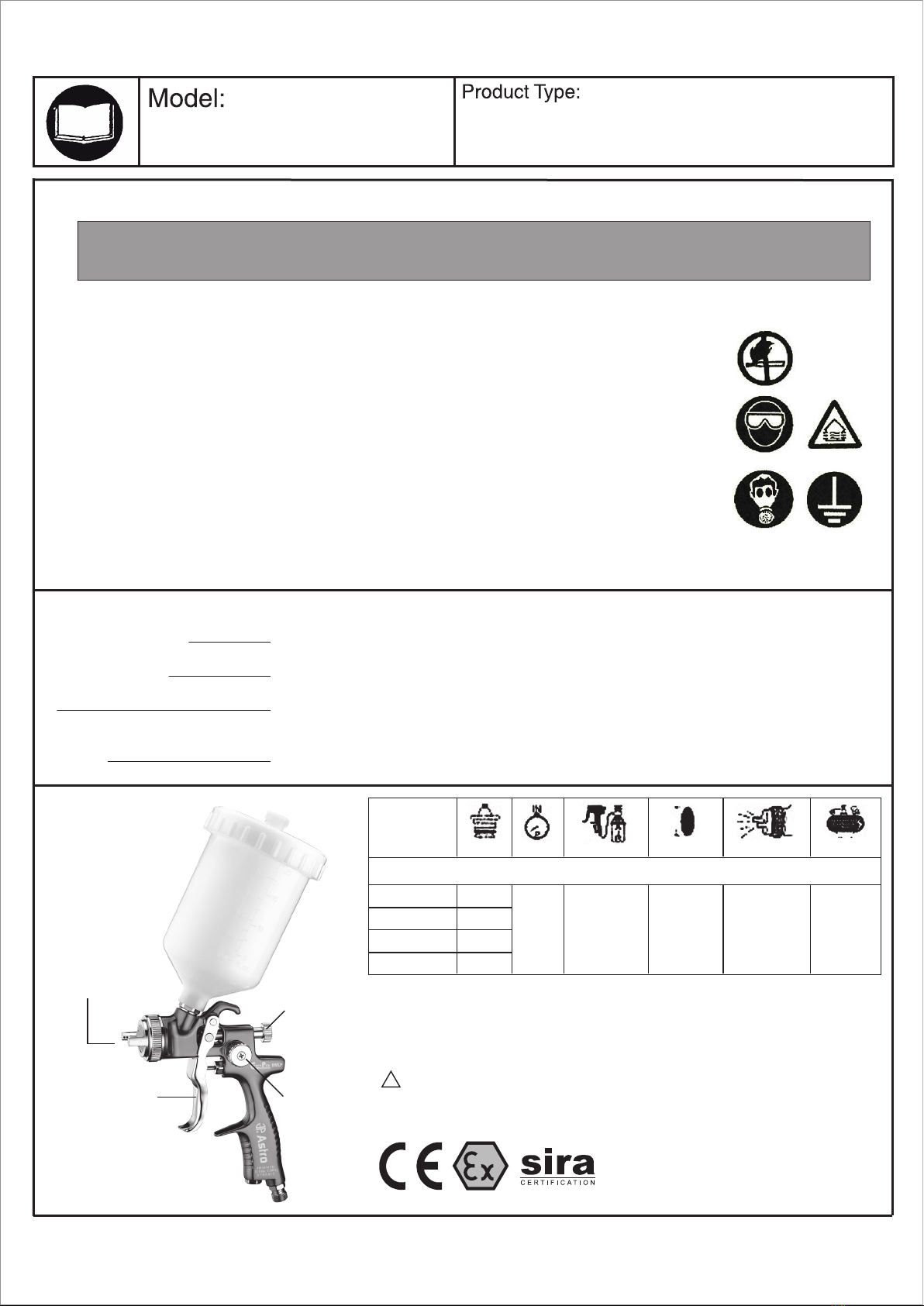

Page 2
This instruction manual contains valuable information for your work and safety.
Please read the manual carefully before operation and retain it for future reference.
• All operations including maintenance should be carried out ONLY by knowledgeable operators.
• Never aim the Astro Spray Gun towards humans or animals.
• Be aware of the conditions of your surroundings, and keep the spray equipment and the object
being sprayed firmly on the ground at all times.
• Do not exceed the maximum working pressure of the equipment
• Fluid and solvents can be highly flammable and corrosive. Handle with extreme care, and
keep away from fire and electrical hazards.
• Toxic vapors produced by spraying can cause serious damage to health. Always wear
protective equipment and use the Astro Spray Gun in well ventilated areas.
• Halogenated hydrocarbon solvents may cause chemical explosions. Use paint materials
which are chemically compatible with aluminum, copper and zinc parts.
• Always release air and fluid pressure before cleaning/disassembling/servicing. A ball-valve
installation is recommended for emergency stop and prevention of unintentional operation accidents.
• Make sure all parts, screws, and nuts are intact before putting the Astro Spray Gun into operation.
IMPROVED
CONVENIENT
ENVIRONMENTAL FRIENDLY
SMOOTH OPERATION
Forged body provides longer tool life. Anodized body for corrosion protection. Slick
finish for faster & easier cleaning.
1 Turn to lock/unlock the air cap. 3 Turns to lock/unlock the fluid tip.Wide threads for
easy cleaning. Compatible with most traditional and disposable cup systems.
Ensures 65% transfer efficiency, low overspray (bounce back), superior atomization
and Innovative High Efficiency (HE) advanced technology, providing benefits of
paint-saving and pollution-reduction.
Soft trigger pull to reduce fatigue. Precise lubricated adjustment knobs for better
control. Innovative CNC machining to avoid the need for gaskets behind the fluid tip.
CAUTION
SPECIFICATIONS
10psi (0.7 bar) Paint control
adjustment
Dual action trigger
will spray air only
or air and paint
Spray width
adjustment
Use Regulator (not included)
for best performance and
increased efficiency.
ALL ABOVE RECORDS ARE FOR REFERENCE ONLY.
Conforms to Machine Directive 89/392EC,
94/9/EC, and EN 13463-5:2003
(Certified by Sira Test & Certification SIRA 06XT299)
• Maximum working pressure is 115psi (8 bar).
• Temperature range is between 5~40°C.
• Noise level is 78.8 dB(A) measured at 1m behind the tip of the gun
and 1.6m above the ground.
Instruction Manual for EUROHV103, EUROHV105, EUROHV107 and EUROHV109
High Volume Low Pressure (HVLP)
(Ømm) (psi) (l/min) (ml/min)
(mm) (kw)
Model #
EUROHV103
EUROHV105
EUROHV107
EUROHV109
1.3mm
1.5mm
1.7mm
1.9mm
29psi
(2.0 bar) 255-285 l/min
(9-10cfm)
230-260mm
(9"-101/4")
at spray
distance of
100-170mm
(4"-7")
1.5-3.7kw
(2-5H.P.)
150-210ml/min
(0.039-0.0546
gpm)

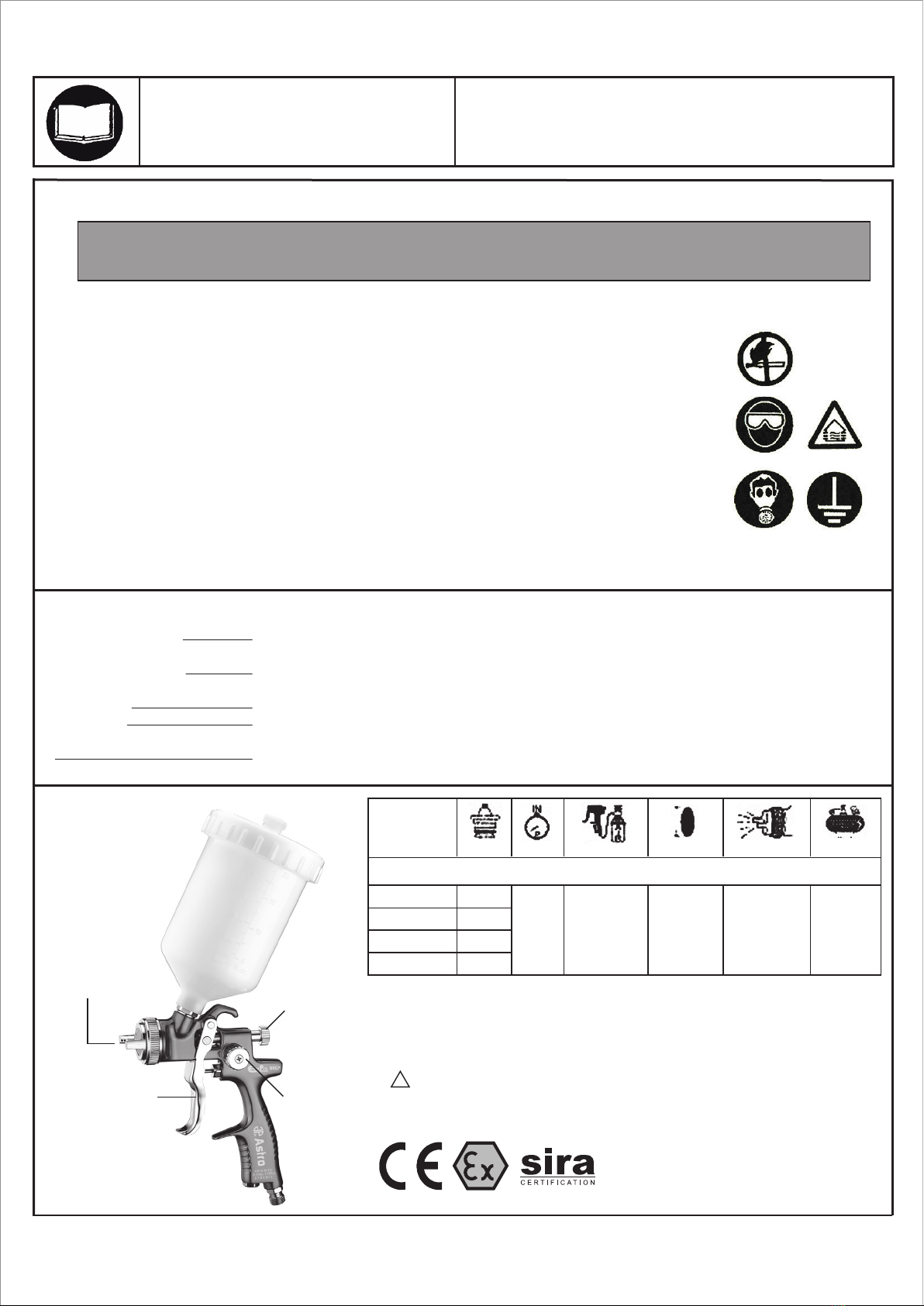

Page 1
Modèle: Type de Produit:
PISTOLET HVLP FORGÉ EUROPRO
AVEC GODET PLASTIQUE
PISTOLET HVLP FORGÉ EUROPRO AVEC GODET PLASTIQUE
INFORMATIONS PRODUIT:
SPÉCIFICATIONS: 1.3mm, 1.5mm, 1.7mm or 1.9mm
600ml
29psi
0.7lbs. (325g)
7" x 5-3/4" (175mm x 145mm)
9-10cfm
1/4"
2-5hp
9"-101/4" (230-260mm)
10psi
6-8mm
EUROHV103 (1.3mm Taille de Buse)
EUROHV105 (1.5mm Taille de Buse)
EUROHV107 (1.7mm Taille de Buse)
EUROHV109 (1.9mm Taille de Buse)
www.astrotools.com
FABRIQUÉ À TAIWAN
• Astro Pneumatic Tool Co. garantit nos produits à son utilisateur d'origine contre tout
matériau déficient ou défaut de fabrication pour une période d'1 an à partir de la
date de la 1ére utilisation. Astro se réserve le droit de déterminer si le produit est
déficient à cause du matériau ou d'un défaut de fabrication ou d'autres causes et de
faire payer pour toute pièce manquante. Astro Pneumatic Tool Co., réparera
gratuitement, à sa discrétion, les produits couverts par cette garantie. Le distributeur
devrait rediriger l'utilisateur d'origine pour le renvoi de produit (avec les exceptions
énumérées ci-dessous) avec le nom du distributeur, son adresse et les preuves
adéquates de la date d'achat ou une copie de la carte de garantie et un court
message expliquant le problème. Les défaillances provoquées par accident,
altération ou mauvais usage ne sont pas couvertes par cette garantie.
• Astro Pneumatic Tool Co. ou ses représentants officiels du SAV doivent exécuter les
réparations sous garantie. Toute réparation d'un produit par un SAV non autorisé
annule cette garantie. Les droits liés à la garantie se limitent à l'utilisateur d'origine
et ne peuvent être transférés à tout autre utilisateur suivant.
• Cette garantie remplace toutes les autres garanties explicites ou implicites et toutes
les garanties implicites de commercia bilité et d'adaptation à un usage particulier.
Certaines provinces n’autorisent pas l’exclusion ou la imitation des dommages
circonstanciels ou fortuits, de sorte que l’exclusion ou la limitation ci-dessus peuvent
donc ne pas vous concerner.
GARANTIE A LIMITÉE D'1 AN
Lire ces instructions attentivement avant d’installer,
d’utiliser, d’entretenir et de réparer cet outil. Conserver
ces instructions dans un endroit sécuritaire et accessible.
IMPORTANT
Lors du déballage, vérifier que les pièces contenues dans
le schéma et la liste des numéros de pièces de la page 3
sont toutes incluses. Si une pièce est manquante ou abîmée,
veuillez appeler immédiatement votre distributeur.
Déballage
VEUILLEZ NE PAS RETOURNER DE PRODUIT AVANT D'AVOIR
APPELE 1-800-221-9705 POUR OBTENIR DES INSTRUCTIONS
DURABLE & LÉGER
• Corps forgé fournit la vie de service plus longue
• Corps anodisé pour la protection contre corrosion
• Finition lisse pour le nettoyage plus rapide & plus facile
• Passages couverts internes
• Aguille et buse inox
• Poids léger: 325 grammes (0,7livres)
HAUTE EFFICIENCE
• Modèle unique conçu pour la peinture et le recouvert optimal
• Basse surpulvérisation (rebondissement)
• Efficience élevée de transfert
• Atomisation supérieure
• Technologie HVLP innovée et avancée
TECHNOLOGIE DE FIL RAPIDE
• 1 tour pour verrouiller/déverrouiller le couvercle d’air
• 3 tours pour verrouiller/déverrouiller la buse
• Larges fils pour le nettoyage facile
• Joint de liquide de fil féminine M16*P1.5
• Compatible avec les systèmes de godet jetable et le plus traditionnel
FONCTIONNEMENT AMÉLIORÉ
• Détente douce pour réduire la fatigue
• Boutons d’ajustement lubrifiés précis pour le meilleur contrôle
• Usinage CNC innové pour éviter le besoin de joint derrière la buse
Taille de Buse:
Capacité de Godet:
Pression de Fonctionnement:
Poids:
Dimensions de Pistolet L X H:
Consommation d’Air Moyen:
NPT de Fil d’Entrée de l’Air:
Compresseur Requis:
Modèle Maxi. sur Distance 4" à 7":
Sortie de Chapeau d'Air:
Taille D.I. de Tuyau d’Air:
• L’utilisation normale de ce produit pourrait exposer
l’utilisateur à de la poussière et/ou des particules
microscopiques contenant des produits chimiques que
l’État de la Californie a reconnu comme étant une cause de
cancer, de déficience congénitale et d’autres effets nocifs
sur le système reproductif.Toujours porter un équipement
et des vêtements sécuritaires appropriés en utilisant ce
produit. Étudier, comprendre et suivre toutes les
instructions fournies avec ce produit.
• Toujours porter des lunettes à coques approuvées par
l’ANSI lorsque vous utilisez ce produit.
• Toujours utiliser les accessoires adéquats
pour le travail que vous effectuez.
• Toujours travailler dans un environnement propre,
sécuritaire, bien éclairé, organisé et suffisamment équipé.
• NE JAMAIS commencer les réparations sans d’abord
vous être assuré que le véhicule est en position sécurisée
et ne bougera pas lors de la réparation.
Mise en garde: Pour aider à prévenir les blessures
Mesure de Sécurité
Utiliser uniquement cet outil pour l’usage pour lequel il a
été conçu. Ne jamais modifier l’outil pour un but autre
que sa fonction d’origine prévue.
Utilisation Prévue
Les pistolets Astro EuroPro sont conçus pour pulvériser les
solutions et les peintures à base aqueuse sur les matériaux de
viscosité moyenne : émaux, laques, polyuréthane, couches de
finition uréthane, couches de base uréthane, vernis uréthane et
tous les appâts. Ne jamais utiliser les matériaux comme produits
acides, abrasifs et/ou contenant du benzène. Afin d’atteindre les
meilleurs résultats, la surface et la préparation de peinture
devraient être terminées selon les instructions et recommanda-
tions du fabricant de peinture. Les pistolets Astro EuroPro sont
destinés à être utilisés seulement par les personnes formés
professionnellement. Il doit aussi respecter strictement les
réglementations locales et les lois nationales.

Haut Volume Basse Pression (HVLP)
(Ømm) (psi) (l/min) (ml/min)
(mm) (kw)
Model #
EUROHV103
EUROHV105
EUROHV107
EUROHV109
1.3mm
1.5mm
1.7mm
1.9mm
29psi
(2.0 bar) 255-285 l/min
(9-10cfm)
230-260mm
(9"-101/4")
à une distance
de pulvérisation
de 100-170mm
(4"-7")
1.5-3.7kw
(2-5H.P.)
150-210ml/min
(0.039-0.0546
gpm)
Modèle: Type de Produit:
Page 2
Ce manuel contient des informations essentielles concernant votre travail et sécurité. Veuillez le lire
soigneusement avant toute utilisation de l'appareil et conservez-le pour toute référence future.
• Toutes les opérations relatives la maintenance doivent être effectuées UNIQUEMENT par des utilisateurs bien
documentés
• Ne jamais viser des personnes ou des animaux avec le pistolet à peinture Astro.
• Soyez conscient des conditions de votre environnement et conserver fermement sur le sol l’équipement de
pulvérisation et l’objet peint à tout moment
• Ne pas dépasser la pression d'utilisation maximale de l'équipement
• Fluides et solvants peuvent être hautement inflammable et érosifs. Manipuler les matériels avec beaucoup de soin
et gardez-les loin d'un feu ou d'électricité.
• Les vapeurs toxiques produites par la pulvérisation peuvent sérieusement endommager votre santé. Portez
toujours un équipement de protection et utilisez le pistolet pulvérisateur Astro dans des endroits suffisamment
ventilés.
• Les solvants d'hydrocarbures halogènes peuvent causer des explosions chimiques. Utilisez des matériaux de
peinture chimiquement compatibles avec l'aluminium, le cuivre et le zinc.
• Toujours relâcher l'air et la pression de fluide avant de nettoyer/désassembler/entretenir. Une installation à clapet
sphérique est recommandée pour les arrêts d'urgence et empêcher les accidents involontaires lors de l'utilisation.
• S'assurer que toutes les pièces, vis et écrous sont intacts avant d'utiliser le pistolet pulvérisateur Astro
PRECAUTIONS
SPÉCIFICATIONS
10psi (0.7 bar) Ajustement de
la commande
de peinture
Ajustement de
la largeur de
pulvérisation
Utiliser le Régulateur pour les
meilleures performances
et une plus grande efficacité
TOUTES LES MESURES CI-DESSUS SONT SEULEMENT
POUR VOTRE REFERENCE.EFERENCIA.
• Pression d'utilisation maximale de 115psi (8 bars) (100 psi).
• La température doit être située entre 5° et 40°C.
• Le volume sonore est de 78,8 dB (A) mesuré à 1m derrière le bout
du pistolet et à 1,6m au-dessus du sol.
Manuel d’Instruction pour EUROHV103, EUROHV105, EUROHV107 and EUROHV109
PISTOLET HVLP FORGÉ EUROPRO
AVEC GODET PLASTIQUE
EUROHV103 (1.3mm Taille de Buse)
EUROHV105 (1.5mm Taille de Buse)
EUROHV107 (1.7mm Taille de Buse)
EUROHV109 (1.9mm Taille de Buse)
AMÉLIORÉ
PRATIQUE
RESPECTUEUX DE
L’ENVIRONNEMENT
FONCTIONNEMENT AMÉLIORÉ
Corps forgé fournit la vie de service plus longue. Corps anodisé pour la protection contre corrosion.
Finition lisse pour le nettoyage plus rapide & plus facile.
1 tour pour verrouiller/déverrouiller le couvercle d’air. 3 tours pour verrouiller/déverrouiller la buse. Larges
fils pour le nettoyage facile. Compatible avec les systèmes de godet jetable et le plus traditionnel.
Assure 65% de l’effcience de transfert, la basse surpulvérisation (rebondissement), l’atomisation
supérieure et la technologie avancée de haute efficience innovée, fournissant les profits d’économie de
peinture et de réduction de la pollution.
Détente douce pour réduire la fatigue. Boutons d’ajustement lubrifiés précis pour le meilleur contrôle.
Usinage CNC innové pour éviter le besoin de joint derrière la buse.
Détente de double
action pulvérisera
l’air uniquement,
ou l’air et la peinture
Conforme à la Directive Machines 89/392EC,
94/9/EC, et EN 13463-5:2003
(Certifié par le Test Sira et la Certification SIRA 06XT299)

EUROPRO PISTOLA ATOMIZADORA
FORJADA HVLP CON TAPA PLÁSTICA
EUROPRO PISTOLA ATOMIZADORA
FORJADA HVLP CON TAPA PLÁSTICA
EUROHV103 (1.3mm Tamaño de Boquilla)
EUROHV105 (1.5mm Tamaño de Boquilla)
EUROHV107 (1.7mm Tamaño de Boquilla)
EUROHV109 (1.9mm Tamaño de Boquilla)
Página 1
ESPECIFICACIONES:
INFORMACIÓN DEL PRODUCTO:
Modelo: Tipo de Producto:
www.astrotools.com
Cuando desempaque el producto, revise el diagrama y la lista
de piezas en página 3 para verificar que se hayan enviado
todas las piezas. De perder piezas o tener piezas dañadas,
favor llamar a su distribuidor inmediatamente.
Desempacado
Uso Previsto de la Herramienta
Use esta herramienta exclusivamente para el fin que fue
diseñada. Nunca modifique la herramienta por cualquier otro
motivo que no sea la función programada.
Lea las instrucciones detenidamente antes de instalar,
operar, dar servicio o reparar esta herramienta. Guarde
estas instrucciones en un lugar seguro y accesible.
IMPORTANTE
• El uso normal de esta herramienta puede exponer al
usuario al polvo o a partículas microscópicas que
contienen sustancias químicas que se conocen en el
estado de California por causar cáncer, defectos del
nacimiento u otros daños reproductivos. Siempre use
equipo y ropa de seguridad adecuados para trabajar con
esta herramienta. Lea, comprenda y siga todas las
instrucciones incluidas con esta herramienta.
• Siempre use guantes del tipo aprobado por la ANSI para
trabajar con esta herramienta.
• Siempre usar los correctos accesorios para el trabajo
que Ud. está realizando.
• Trabaje siempre en un área limpia, segura, bien iluminada,
organizada y equipada adecuadamente.
• NUNCA empiece reparaciones sin estar seguro de que el
vehículo esté en posición segura y que no se mueva
durante la reparación.
Precaución: Para ayudar a evitar lesiones a las personas
Advertencias de Seguridad
POR FAVOR NO DEVOLVER CUALQUIER PRODUCTO SIN
LLAMAR 1-800-221-9705 PARA OBTENER INSTRUCCIONES
• Astro Pneumatic Tool Co., Garantiza su producto solo al usuario original contra
materiales o mano de obra defectuosos por 1 año a partir de la fecha del
1ra de uso. Astro se reserva el derecho a determinar si el producto falló a causa de
material defectivo, mano de obra u otras causas y de vuelta a cargo de las piezas
que faltan. Astro Pneumatic Tool Co. a su discreción, sera reparar los productos
cubiertos bajo esta garantía de forma gratuita. El distribuidor debe dirigir el usuario
original para devolver el producto (con las excepciones que se enumeran a
continuación) con el nombre del distribuidor, dirección, una prueba de la fecha de
compra o una copia de la tarjeta de garantía, y una breve nota explicando el
problema. Fallas causadas por accidentes, alteración ,o uso indebido no están
cubiertos por esta garantía.
• Astro Pneumatic Tool Co. o de sus representantes de servicio autorizado debe
realizar todas las reparaciones bajo garantía. Cualquier reparación que el producto
no autorizado por los representantes de servicio los huecos de esta garantía. Los
derechos bajo esta garantía están limitados al usuario original y no podrán
ransferirse a los propietarios posteriores.
• Esta garantía es en lugar de cualquier otra garantía, expresa o implícita, incluidas
las garantías de comerciabilidad y adecuación para un propósito en particular.
Algunos estados no permiten la exclusión de las limitaciones de daños incidentales o
consecuentes por lo que las limitaciones no pueden aplicarse a usted.
GARANTÍA A LIMITADA DE UN AÑO
HECHO A TAIWAN
Tamaño de Boquilla:
Capacidad de Taza:
Presión de Operación:
Peso:
Dimensión de Pistola: Anchura x Altura:
Consumo Promedio de Aire:
NPT Roscado de Entrada de Aire:
Compresor Requerido:
Modelo Máximo de Distancia 4" a 7":
Salida de Tapa de Aire:
Tamaño de I.D. de Manguera de Aire:
1.3mm, 1.5mm, 1.7mm or 1.9mm
600ml
29psi
0.7lbs. (325g)
7" x 5-3/4" (175mm x 145mm)
9-10cfm
1/4"
2-5hp
9"-101/4" (230-260mm)
10psi
6-8mm
DURABLE Y LIGERA
• De cuerpo forjado que proporciona larga y duradera vida.
• Cuerpo anodizado que proteje la pistola contra la corrosion
• Acabado liso para limpieza mas rapida y facil
• Pasajes internos recubiertos
• Aguja y boquilla para liquidos hecha de acero inoxidable
• Peso ligero: 325 gramos (0.7 libras)
ALTA EFICIENCIA
• De diseño único para gran cobertura y superposición óptima
• De baja pulverización y retorno a su posición original
• Gran eficiencia de transferencia
• Atomización superior
• Tecnología avanzada e innovadora HVLP
TECNOLOGÍA DE ENROSCADA RÁPIDA
• 1 Vuelta para bloquear o desbloquear el agujero del aire
• 3 Vueltas para bloquear o desbloquear la boquilla de los fluidos
• Rosca amplia para limpieza fácil
• Con junturas para los liquidos de rosca femenina de M16 x P1.5
• Compatible con sistemas de taza tradicionales y desechables
OPERACIÓN SUAVE
• Tirada de disparo suave para reducir fatigas
• Botones de ajuste y lubricado preciso para mejor control
• Innovador sistema mecanizado CNC para evitar utilizar empaques
o arandelas detrás de la boquilla de los liquidos
Las pistolas atomizadoras de Astro EuroPro estan diseñadas para
atomizar el solvente y materiales a base de agua con ligera y
mediana viscosidad: esmalte, laca , poliuretano y, uretano,
recubrimientos básicos de uretano, recubrimiento transparente de
uretano. NO DEBE utilizar materiales que son ácidos, abrasivos y/o
contienen benzeno. Para lograr mejores resultados, por favor haga
la superficie y la preparación de pintura de acuerdo con las
instrucciones y las recomendaciones del fabricante de pintura. Las
pistolas de Astro EuroPro están destinadas a ser utilizadas
únicamente por profesionales. Debe cumplir con los reglamentos
locales y nacionales estrictamente.

Volumen Alto y Presión Baja (HVLP)
(Ømm) (psi) (l/min) (ml/min)
(mm) (kw)
Model #
EUROHV103
EUROHV105
EUROHV107
EUROHV109
1.3mm
1.5mm
1.7mm
1.9mm
29psi
(2.0 bar)
255-285 l/min
(9-10cfm)
230-260mm
(9"-101/4")
en la distancia
de atomizador de
100-170mm
(4"-7")
1.5-3.7kw
(2-5H.P.)
150-210ml/min
(0.039-0.0546
gpm)
EUROPRO PISTOLA ATOMIZADORA
FORJADA HVLP CON TAPA PLÁSTICA
EUROHV103 (1.3mm Tamaño de Boquilla)
EUROHV105 (1.5mm Tamaño de Boquilla)
EUROHV107 (1.7mm Tamaño de Boquilla)
EUROHV109 (1.9mm Tamaño de Boquilla)
Página 2
Este manual de instrucciones contiene información importante para sufuncionamiento y seguridad.
Por favor lea el manual cuidadosamente antes de operar y guárdelo para futura referencia.
• Todas las operaciones incluyendo mantenimiento deben ser llevadas a cabo SOLAMENTE por operadores con
conocimiento relacinado.
• Nunca apunte la Pistola Rociadora Astro hacia personas o animales.
• Tenga cuidado con las condiciones alrededor y mantenga el equipo rociador que sea rociado firmemente en el suelo
a todo tiempo.
• No exceda la presión de funcionamiento máxima del equipo.
• Los fluidos y solventes pueden ser altamente inflamables y erosivos. Manipule los materiales con extremo cuidado, y
manténgalos fuera de los peligros eléctricos y de fuego.
• Los vapores tóxicos producidos por el atomizador pueden causar serios daños a la salud. Siempre use equipo
protector y use la Pistola Atomizadora Astro en áreas bien ventiladas.
• Solventes de hidrocarbono alogenado pueden ocasionar explosiones químicas. Use materiales de pintura que son
químicamente compatibles con partes de aluminio, cobre y zinc.
• Siempre libere el aire y la presión de fluido antes de limpiar/ desarmar/ mantenimiento. Se recomienda la instalación
de una válvula a bolilla para paradas de emergencia y prevención de operaciones de accidentes no intencionales.
• Asegúrese que todas las partes, tornillos y tuercas están intactas antes de poner en funcionamiento la Pistola
Atomizadora Astro
PRECAUCIÓN
ESPECIFICACIONES
10psi (0.7 bar) Ajustes de control
de pinturae
Doble accion en el
disparo que
puede atomizar
solo aire o aire
y pintura a la vez
Ajuste del ancho
del atomizado
Use la parte Reguladora
para un mejor rendimiento
y aumento de eficiencia.
TODOS LOS REGISTROS ANTERIORES SON SÓLO
PARA REFERENCIA.
Conforme con la Directiva de Máquinas 89/392EC,
94/9/EC, y EN 13463-5:2003
(Certificada por: “Prueba de Sira y Certificación
SIRA 06XT299”
• La presión de trabajo máximo es de 115psi (8 bar).
• El rango de temperatura es entre 5~40oC.
• El nivel de ruido es de 78.8 dB(A) medido a 1m detrás del pico de la
pistola y a 1.6m sobre la tierra.
Modelo: Tipo de Producto:
MEJORADA
CONVENIENTE
PROTECCIÓN AMBIENTAL
OPERACIÓN SUAVE
Su cuerpo forjado proporciona una vida útil larga. Cuerpo anodizado para protección contra corrosión. Y con
acabado liso para limpieza rápida y fácil.
Una (1) vuelta para bloquear o desbloquear el agujero de aire. Tres (3) vueltas para bloquear o desbloquear la
boquilla de los fluidos. Amplias roscas para facil limpieza. y compatible con los sistemas de taza más tradicio-
nales y desechables.
Se asegura un 65% en la eficiencia de transferencia, en la pulverización baja (vuelta a su forma original),
atomización superior y la tecnología avanzada de Alta Eficiencia Innovadora que proporciona beneficios en el
ahorro de pinturas y la reducción de contaminación.
Tirada de disparo suave para reducir la fatiga. Botones de ajuste lubricado preciso para el mejor control.
Y el mecanizado CNC innovador para evitar utilizar arandelas detrás de la boquilla de los fluidos.
Manual de instrucción para EUROHV103, EUROHV105, EUROHV107 y EUROHV109

Call 1.800.221.9705 for questions concerning performance of the product
or other inquiries.
24
25
C
X
A
W
Page 3
372 Old US Highway 52 South
Mount Airy, NC 27030
EUROPRO FORGED HVLP
SPRAY GUN WITH PLASTIC CUP
EUROHV103 (1.3mm Nozzle Size)
EUROHV105 (1.5mm Nozzle Size)
EUROHV107 (1.7mm Nozzle Size)
EUROHV109 (1.9mm Nozzle Size)
EUROHV103-01
EUROHV103-02
EUROHV105-02
EUROHV107-02
EUROHV109-02
EUROHE103-03
EUROHE103-04
EUROHE103-05
EUROHE103-08
EUROHE103-09
EUROHV103-12
EUROHE103-13
EUROHV103-14
EUROHE103-15A
Air Cap Set
Fluid Nozzle (1.3mm)
Fluid Nozzle (1.5mm)
Fluid Nozzle (1.7mm)
Fluid Nozzle (1.9mm)
Needle Valve Packing
Needle Valve Packing Seat
Spreader Adjusting Valve Set
Fluid Adjusting Screw
Needle Valve Spring
Gun Body
Air Hose Joint
Tap
E Ring
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
2
2
2
2
3
4
5
8
9
12
13
14
15A
EUROHE103-15B
EUROHE103-16A
EUROHE103-17
EUROHE103-18
EUROHE103-19
EUROHE103-20
EUROHE103-20A
EUROHE103-20B
EUROHE103-20C
EUROHE103-20D
EUROHE103-22
EUROCUP
EUROHV103-01X
EUROHV103-01W
Trigger Pin
Fluid Actuator Pin
Trigger
Air Valve Spring
Air Valve
Air Valve Seat Set
Air Valve Seat
Air Valve Packing
Valve Body
O-Ring
Filter
600ml Plastic Cup
Nozzle Seal v2
Air Cap Gasket v2 (White)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
15B
16A
17
18
19
20
20A
20B
20C
20D
22
23
24
25
Index
No.
Index
No.
