Asus WL-130b User manual

Wireless Local Area Network Card
WL-130b
(For 802.11b Wireless Networks)
English
®
Quick Start Guide

2ASUS WLAN Card
Quick Start Guide
English
System Requirements
To begin using the ASUS WLAN Card, you must have the following
minimum requirements:
• Windows XP/2000/ME/98SE
• Standard 32-bit PCI Slot
• 32MB system memory or larger
• 300MHz processor or higher
• CD-ROM Drive
The Product Package
When you receive the ASUS WLAN Card package, it should contain the
following items:
• ASUS WLAN PCI Card
• ASUS WLAN Card Quick Start Guide
• ASUS WLAN Card User’s Manual
• CD-ROM Disc (Drivers, Utilities, Documentation)
If any of the above items are not included or damaged, contact your
local dealer for instructions.

ASUS WLAN Card 3
Quick Start Guide
English
3. WindowswillautomaticallydetecttheASUS
WLAN Card once it is inserted into the PCI
slot, then the “Add New Hardware Wizard”
dialog will appear. Click Next.
4. Insert the support CD that came with your
ASUS WLAN Card.
5. Select “Search for the best driver in”... and
“Search removable media...”, then click
Next.
Installing the ASUS WLAN Card Driver
1. Have an experienced person install the ASUS WLAN Card into a free PCI slot. Replace your
chassis door, panels, screws, and cables when completed.
2. Turn ON your computer and enter Windows.
6. Wait while Windows XP creates a restore
point for you system files in case you
need to restore your current system.
7. Click Finish when installation has
complete. Restart your computer if
prompted.

4ASUS WLAN Card
Quick Start Guide
English
Verifying Drivers
You can verify the ASUS WLAN Card driver in Device Manager. (Access
Device Manager from Start | Control Panel | System | Hardware). A question
mark means that no driver has been installed.An exclamation mark over a
card means that the driver is incorrect.Verify that you are using the correct
product and driver CD. Try repeating the installation and contact customer
support if necessary.

ASUS WLAN Card 5
Quick Start Guide
English
Installing the ASUS WLAN Card Utilities
After you have installed the ASUS WLAN Card driver, you can install the
WLANAdapter utilities as shown below.
3. Click Next on the Welcome screen. 4. Click Next after reading the Information.
5. Click Next to use the default Destination
Folder or click Browse to select another
folder.
6. Click Next to place icons in the default
program folder or type another folder
name.
1. Insert the ASUS WLAN Card support CD
and an autorun menu will appear. If your
autorun is disabled, double click
SETUP.EXE in the root directory of the
support CD.
2. From the autorun menu, select your
language and click Install ASUS WLAN
Card Utilities.

6ASUS WLAN Card
Quick Start Guide
English

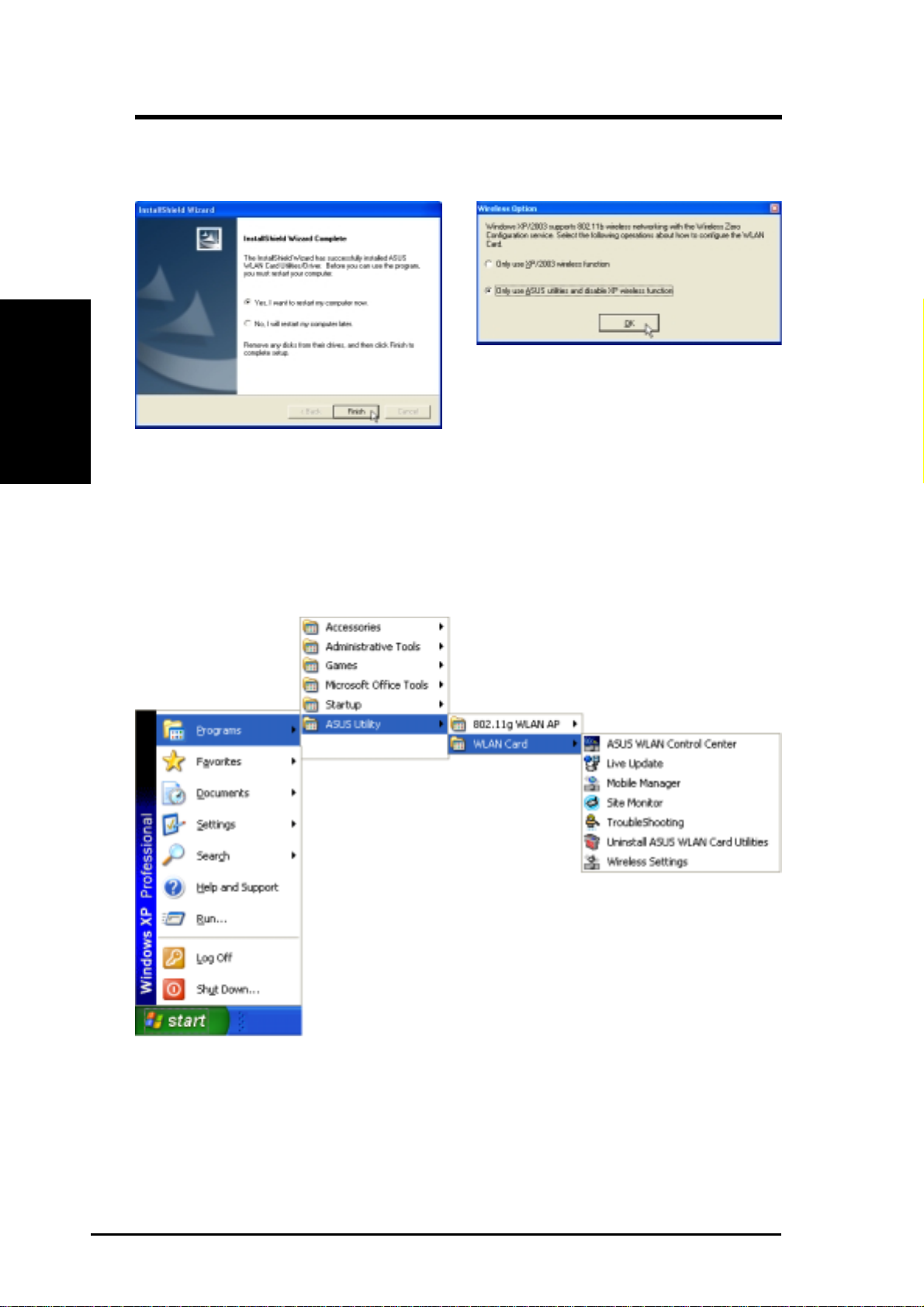

7.WhenSetupis complete,clickFinishtoexit
the installation wizard.
Several shortcuts will be created
whichcanbeaccessedthroughStart.
(“ClassicStart menu”is shown here.)
8. When the program is launched for the first
time, you will be asked which function to
use. Select to use ASUS utilities for more
functions.
By default, the “ASUS WLAN Control
Center”isset to launch with Windows.
If necessary, you can launch it manu-
ally from the Windows Start Menu.
Installing the ASUS WLAN Card Utilities (Cont.)

ASUS WLAN Card 7
Quick Start Guide
English

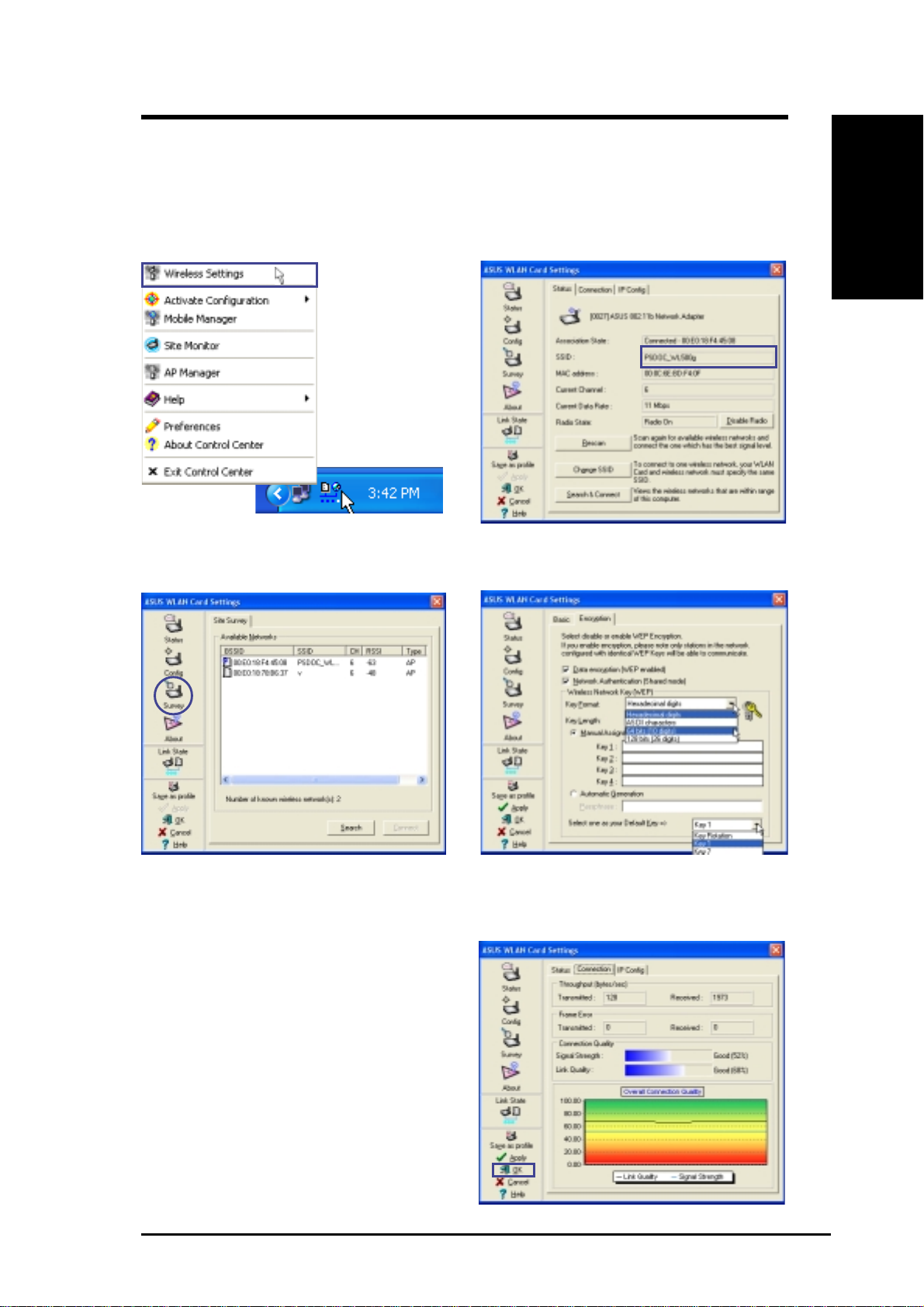

ASUS WLAN Utility Quick Start
After installing the ASUS WLAN driver and utility, you may need to make
some settings before being able to use your wireless connection.
1. Right-click the ASUS WLAN icon and se-
lect “Wireless Settings”2. Set the Network Name (SSID) to the same
nameas the SSID set in your access point.
3. Use “Site Survey”if you don’t know the
name of your access point(s). 4. Encryption settings must also match those
set in the access point. Talk with your net-
work administrator if necessary.
5. You can also see the connection quality on
the “Connection”page. Click OK to exit the
utility.
6. ClickApplytosaveyoursettingsandcheck
the “Status”page to see the “Association
State”. It should show “Connected -
xx:xx:xx:xx:xx:xx”.

8ASUS WLAN Card
Quick Start Guide
English
Reading the ASUS WLAN Status Indicators
The ASUS WLAN card consists of one LED that indicates the status of the
ASUS WLAN Card.
OFF: No wireless activity.
Blinking: Transmitting or receiving wireless data.
Orientating the Antenna
TheASUS WLAN Card has one external antenna. It is recommended that you
adjust the external antenna straight up for maximum range and higher link
quality.

CarteWirelessLAN
WL-130b
(Pour Réseau Sans Fil 802.11b)
®
Guide d’installation rapide
Français

2Carte ASUS WLAN
Guide d’installation rapide
Français
Configurationrequise
Pour commencer àutiliser la carte ASUS WLAN, vous devez avoir au
minimum la configuration suivante:
•Windows XP/2000/ME/98SE
•Slot PCI 32-bit Standard
•32Mo de mémoire système ou plus
•Processeur de 300MHz ou plus
•Lecteur de CD-ROM
Contenu de la boîte
La boîte de la carte ASUS WLAN doit contenir les éléments suivants:
•Carte PCI WLAN ASUS
•Guide de démarrage rapide de la carte ASUS WLAN
•Manuel de l’utilisateur de la carte ASUS WLAN
•CD-ROM (Pilotes, Utilitaires, Documentation)
S’il manquait n’importe lequel de ces éléments ou si l’un d’eux était
endommagé, veuillez contacter votre revendeur local.

Carte ASUS WLAN 3
Guide d’installation rapide
Français

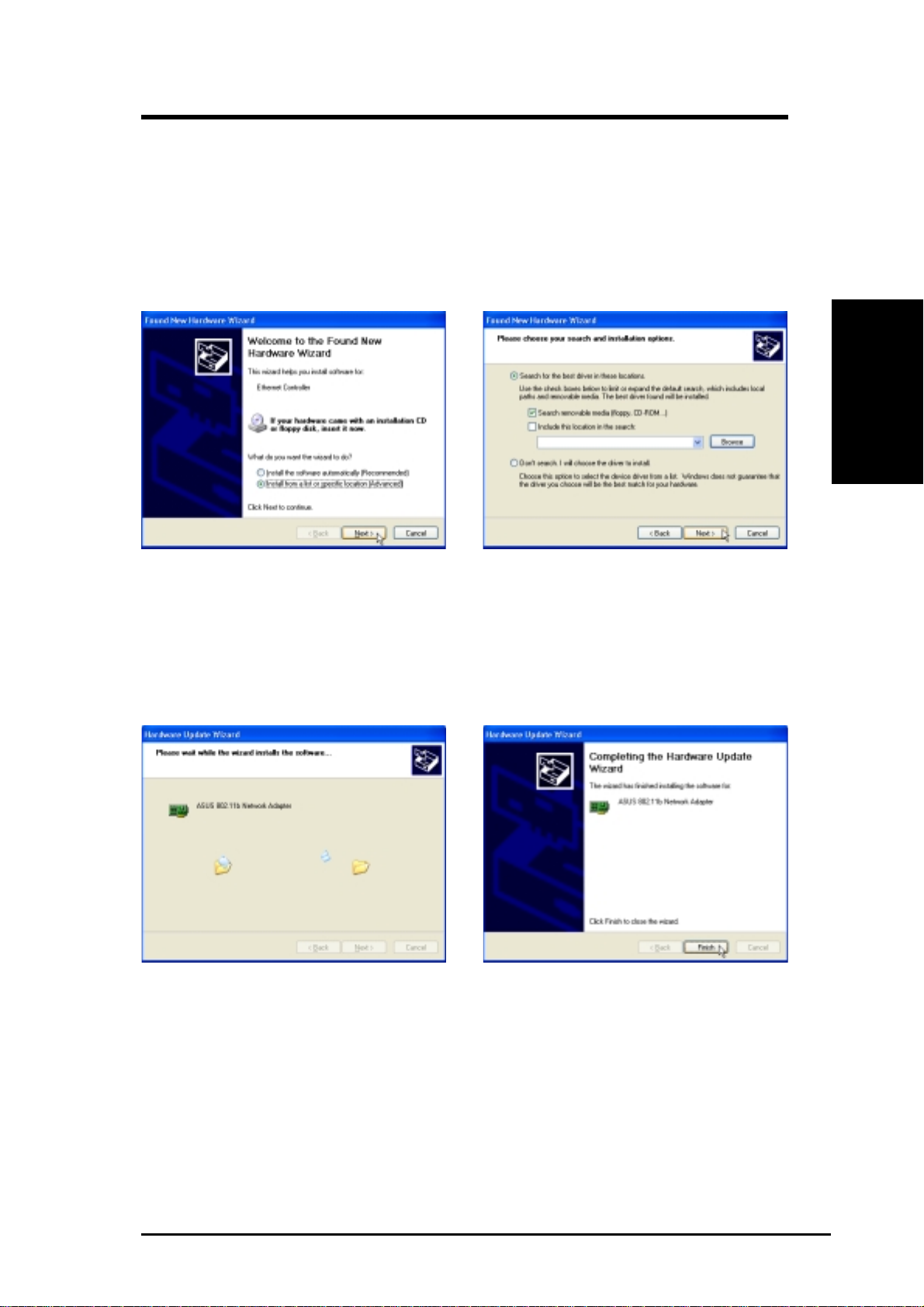

3. Windows détectera automatiquement la
Carte WLAN ASUS une fois qu’elle sera
insérée dans le slot PCI, ensuite la boîte
de dialogue “Assistant d’Ajout de Nouveau
Matériel”apparaîtra. Cliquez sur Suivant.
4. Insérez le CD technique livréavec votre
carte ASUS WLAN.
5. Sélectionnez “Chercher le meilleur pilote
dans”... et “Recherche sur un disque
amovible...”, puis cliquez sur Suivant.
1. Consultez une personne expérimentée pour installer la Carte WLAN ASUS dans un slot PCI
disponible. Refixez le boîtier, les panneaux, les vis de votre châssis et reconnectez les câbles
une fois l’installation terminée.
2. Allumez votre ordinateur et entrez sous Windows.
Installerlepilotedela carteASUSWLAN
6. Attendez pendant que Windows XP crée
un point de restauration pour vos fichiers
système au cas oùvous deviez restaurer
votre système actuel.
7. Cliquez sur Terminer lorsque l’installation
est achevée. Redémarrez votre
ordinateur si vous y êtes invité.

4Carte ASUS WLAN
Guide d’installation rapide
Français

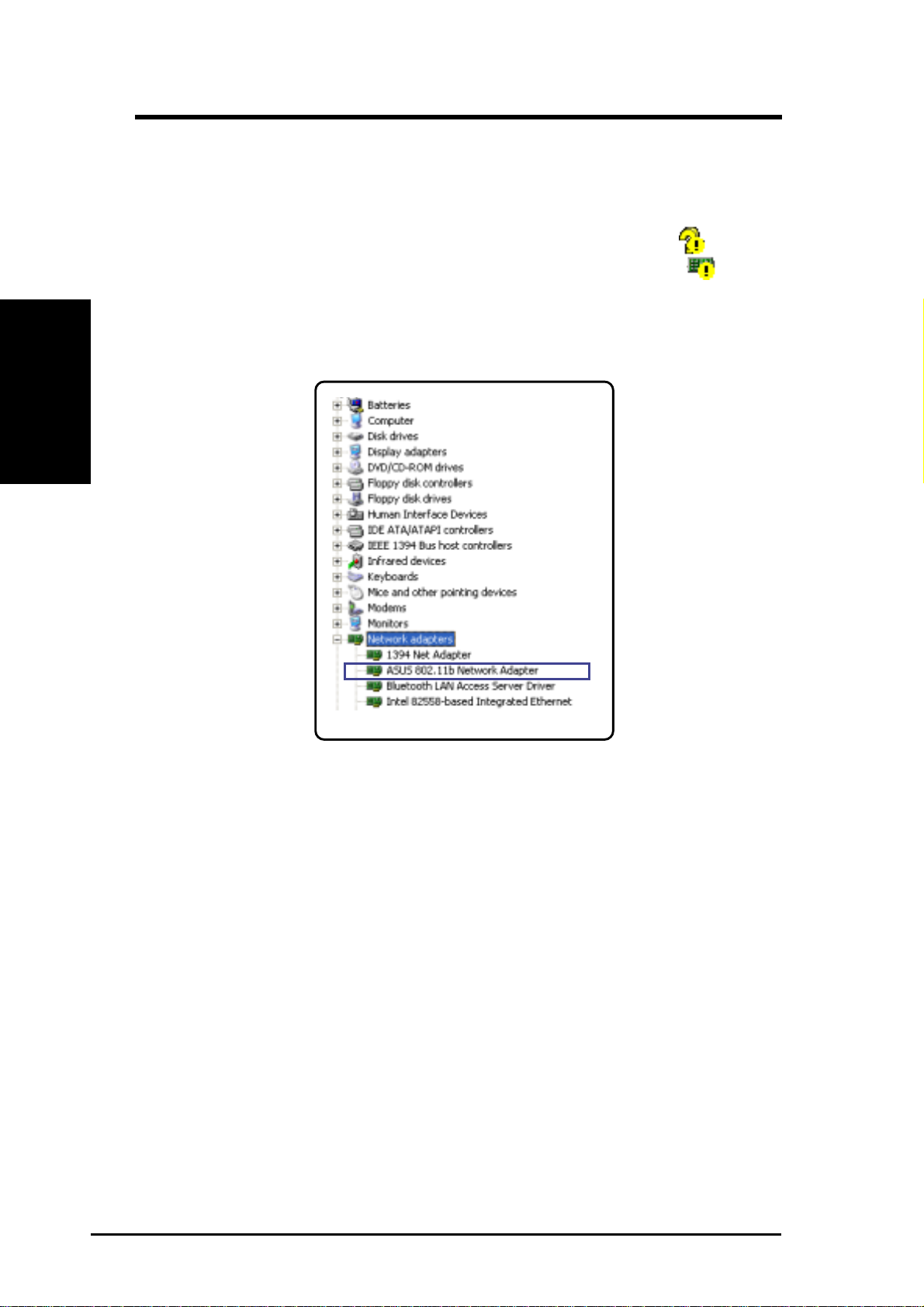

Vérifier les pilotes
Vous pouvez vérifier le pilote de la carte ASUS WLAN dans le Gestionnaire
de périphériques. (Vous pouvez y accéder depuis Démarrer| Panneau de
configuration| Système| Matériel). Un point d’interrogation signifie
qu’aucunpiloten’aétéinstallé.Unpointd’exclamationsurunecarte signifie
que le pilote est incorrect. Vérifiez que vous utilisez les produits et CD de
pilote adéquats. Essayez de réitérer l’installation et contactez l’assistance
technique si nécessaire.

Carte ASUS WLAN 5
Guide d’installation rapide
Français

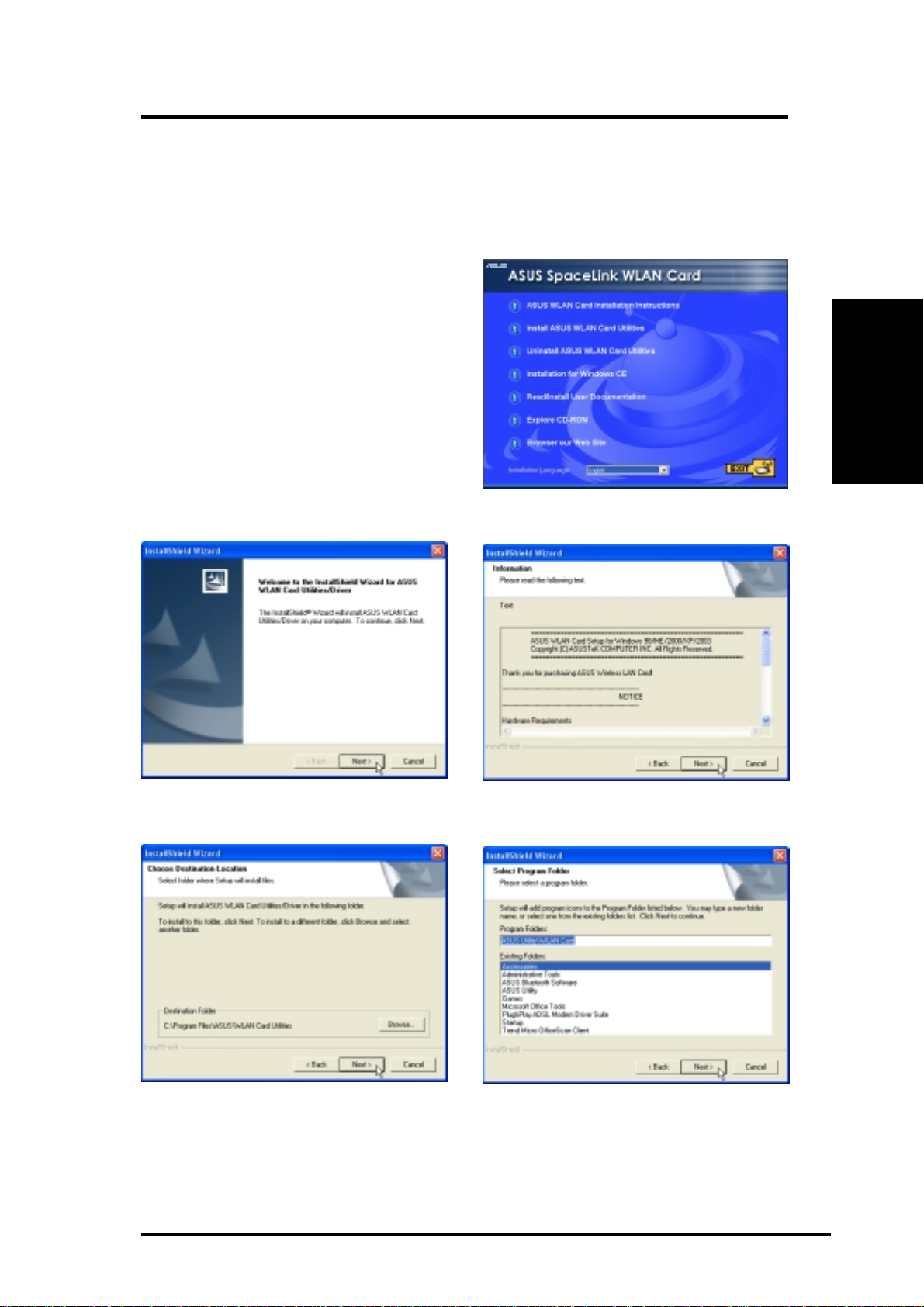

Installer les utilitaires de la carte ASUS WLAN
Après avoir installéle pilote de la Carte WLANASUS, vous pourrez installer
les utilitaires de la carte WLAN comme indiquéci-dessous.
3. Cliquez sur Suivant sur l’écran de
bienvenue. 4. Cliquez sur Suivant après avoir lu les
informations.
5. Cliquez sur Suivant pour utiliser le
dossier de destination par défaut ou
cliquez sur Parcourir pour sélectionner un
autre dossier.
6. Cliquez sur Suivant pour placer les
icônes dans le répertoire du programme
par défaut ou saisissez le nom d’un autre
répertoire.
1. Insérez le CD technique de la carteASUS
WLAN et un menu autorun apparaît. Si votre
autorun est désactivé, double cliquez sur
SETUP.EXE dans le répertoire racine du CD
technique.
2. A partir du menu autorun, sélectionnez votre
langue et cliquez sur Install ASUS WLAN
Card Utilities.

6Carte ASUS WLAN
Guide d’installation rapide
Français
7. Lorsque l’installation est terminée, cliquez
sur Terminer pour quitter l’assistant
d’installation.
Plusieurs raccourcis sont créés.Vous
pouvez y accéder via le menu
Démarrer.
8. Lorsque le programme est exécutépour la
première fois, il vous demandera quelle
fonction utiliser. Choisissez d’utiliser les
utilitaires ASUS afin d’accéder àplus de
fonctions.
Par défaut, le “Centre de contrôle
ASUS WLAN”est réglépour se
lancer avec Windows. Si nécessaire,
vous pouvez le lancer manuellement
àpartir du menu Démarrer de
Windows.
InstallerlesutilitairesdelacarteWLAN(suite)

Carte ASUS WLAN 7
Guide d’installation rapide
Français
Démarrage rapide des utilitaires ASUS WLAN
Après avoir installéle pilote et les utilitaires de la carteASUSWLAN, vous devez
effectuer quelques réglages avant de pouvoir utiliser les connexions sans fil.
1. Cliquez du bouton droit sur l’icône ASUS
WLAN et sélectionnez “Wireless Settings”2. Pour le paramètre Network Name (SSID),
choisissez le même nom que le SSID
réglédans votre point d’accès sans fil.
3. Utilisez “Site Survey”si vous ne
connaissez pas le nom de votre point
d’accès.
4. Les paramètres de cryptage doivent
également correspondre àceux de votre
point d’accès. Informez-vous auprès de
votre administrateur réseau si nécessaire.
5. Vous pouvez aussi voir la qualitéde la
connexion sur la page “Connection”.
Cliquez sur OK pour quitter l’utilitaire.
6. CliquezsurAppliquerpourenregistrer vos
paramètresetvérifiezlapage “Status”pour
voir“AssociationState”.Ildoitafficher“Con-
nected - xx:xx:xx:xx:xx:xx”.

8Carte ASUS WLAN
Guide d’installation rapide
Français
Lire les indicateurs d’état de la carte WLAN ASUS
La carte WLAN ASUS est composée d’une LED indiquant l’état de la Carte
WLANASUS.
OFF: Pas d’activitésans fil.
Clignote: Reçoit ou transmet des données sans fil.
Orienter l’Antenne
LaCarteWLANASUSdispose d’uneantenneexterne.Ilvous estrecommandé
de régler l’antenne externe verticalement afin d’obtenir un rayonnement
maximum et une meilleure qualitéde liaison.

Wireless Local Area Netzwerk Karte
WL-130b
(Für 802.11b Wireless Netzwerke)
®
Schnellstartanleitung
Deutsch

2ASUS WLAN Karte
Schnellstartanleitung
Deutsch
Systemvoraussetzungen
Um dieASUS WLAN Karte zu verwenden, muss Ihr System die folgenden
Voraussetzungen erfüllen:
•Windows XP/2000/ME/98SE
•Standard 32 bit PCI Steckplatz
•32MB Arbeitsspeicher oder höher
•300MHz Prozessor oder höher
•CD-ROM-Laufwerk
Verpackungsinhalt
Die ASUS WLAN Karten-Verpackung sollte die folgendenArtikel enthalten:
•ASUS WLAN Karte
•ASUS WLAN Karte Kurzanleitung
•ASUS WLAN Karte Benutzerhandbuch
•CD-ROM Disk (Treiber, Hilfsprogramm, Dokumentation)
Sollte einer oder mehrere der o.g. Artikel fehlen oder beschädigt
sein, wenden Sie sich bitte an Ihren Händler.

ASUS WLAN Karte 3
Schnellstartanleitung
Deutsch

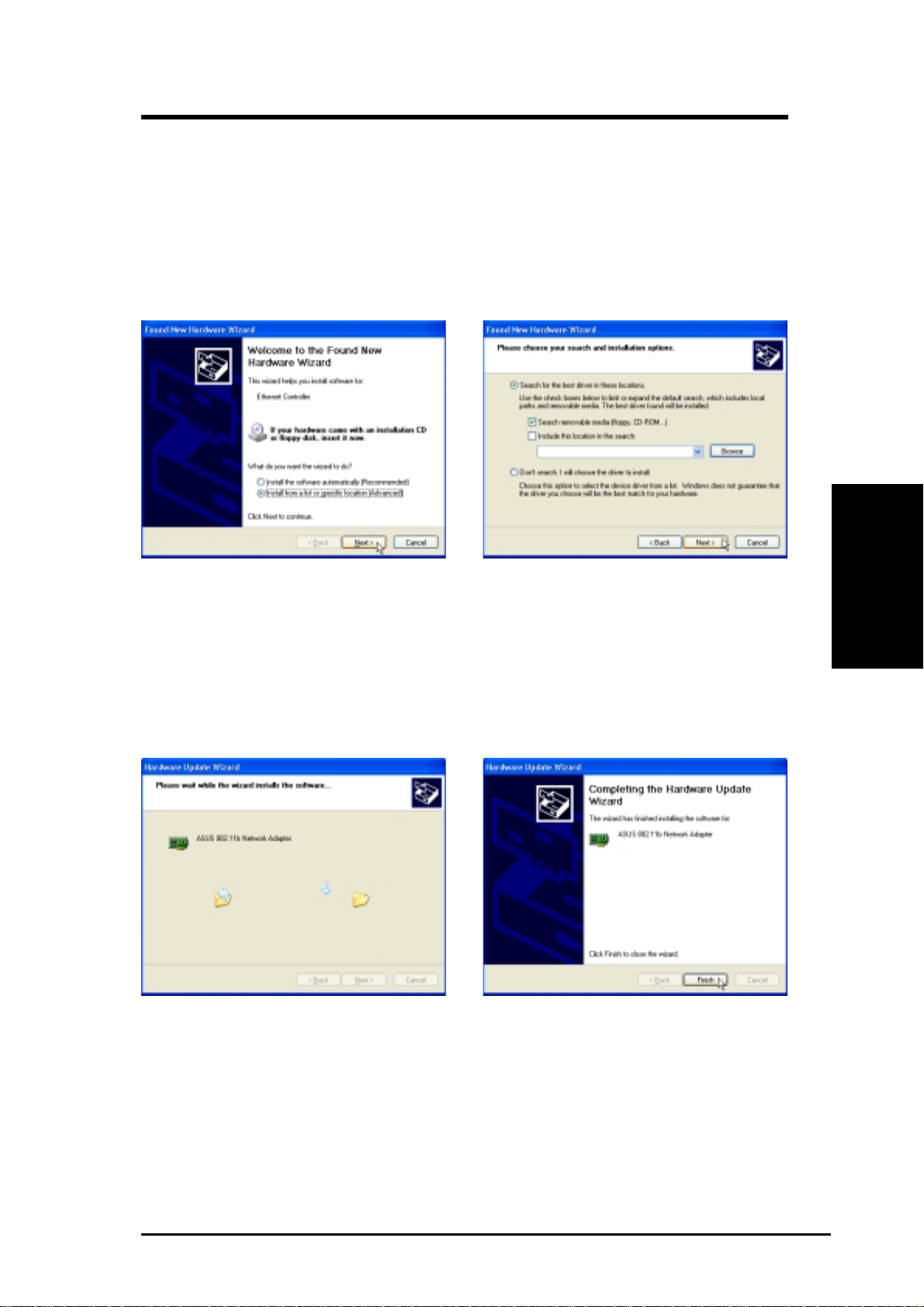

3. Nach dem Einbau der ASUS WLAN PCI
Karte in Ihren PC, wird Windows beim
ersten Starten automatisch das neue
Gerät ASUS WLAN Karte erkennen und
den “Neue Hardware hinzufügen”
Assistenten starten. Klicken Sie auf
Weiter.
4. Legen Sie die mitgelieferte CD ein.
5. Wählen Sie “Nach einem passenden
Treiber für dieses Gerät suchen”und
“Wechsellaufwerke durchsuchen”und
klicken Sie auf Weiter.
1. Lassen Sie die ASUS WLAN PCI Karte am besten von einem Fachmann in einen freien
PCI-Steckplatz Ihres PCs einsetzen. Achten Sie darauf, dass nach dem Einbau alle Deckel,
Abdeckungen, Schrauben und Kabel wieder ordnungsgemäß angebracht werden.
2. Schalten Sie Ihren Computer ein und starten Sie Windows.
ASUS WLAN Kartentreiber installieren
6. Warten Sie bis Windows XP einen
Wiederherstellungspunkt für Ihr System
erstellt.
7. Klicken Sie Fertig stellen wenn die
Installation beendet ist. Starten Sie Ihren
Computer neu, wenn sie dazu
aufgefordert werden.

4ASUS WLAN Karte
Schnellstartanleitung
Deutsch
Treiber überprüfen
Sie können denASUS WLAN Kartentreiber im Geräte-Manager überprüfen. (Öffnen
Sie den Geräte-Manager über Start | Einstellungen | Systemsteuerung | Hardware). Ein
Fragezeichen wird angezeigt wenn kein Treiber installiert wurde. Ein
Ausrufezeichen markiert einen falschen Treiber. Prüfen Sie, dass das richtige
Produkt und Treiber verwendet wurden. Wiederholen Sie die Installation und, wenn
nötig, wenden Sie sich and den Kundendienst.
