Atag KA2011LQ User manual

Inhoudsopgave
Registratie
Belangrijke veiligheidsaanwijzingen
Identificatie van de onderdelen
Waar installeren?
Verwijderen van de deuren
Opnieuw monteren van de deuren
Aansluiting van de watertoevoerleiding
oogte-instelling
De eerste start
De temperatuur en functies instellen
De huisbar
Wijnflessenhouder
et eierbakje
Vochtigheidsregeling in de groentelade
Geurfilter
Temperatuurregeling van Climat-box
Temperatuuromschakeling in de Climat-box
Climat-box
De juiste plaats voor het voedsel
Voedsel bewaren
De onderdelen demonteren
Algemene informatie
Reiniging
Oplossen van problemen
Inleiding
Installatie
Bediening
Raadgevingen
voor het bewaren
van voedsel
Reiniging en
onderhoud
3
3
4
5
6
7
7
8
9
9
14
15
16
16
16
17
17
17
18
19
20
22
22
23
2

Registratie
U vindt het model- en serienummer op de binnenzijde of op de achterzijde van het
koelkastcompartiment van dit toestel. Deze nummers zijn uniek voor dit toestel en
niet beschikbaar voor derden. U moet de gevraagde informatie hieronder invullen
en deze gids bijhouden als blijvend bewijs van uw aankoop. Niet uw
ontvangstbewijs hier vast.
Aankoopdatum :
Gekocht van dealer :
Adres van dealer :
Telefoonnr. van dealer :
Modelnr. :
Serienr. :
Deze koelkast moet op de juiste manier en plaats worden opgesteld, conform de
installatievoorschriften in dit document, vooraleer u ze in gebruik neemt.
Trek nooit aan het netsnoer om de koelkast los te koppelen van het net. Grijp de stekker
stevig vast en trek hem recht uit het stopcontact.
Wanneer u uw toestel wegtrekt van de wand moet u erop letten het niet over het
netsnoer te verrijden of het netsnoer niet op een andere manier te beschadigen.
Als de koelkast-diepvriezercombinatie eenmaal in bedrijf is, mag u de koude
oppervlakken in het diepvriesvak niet meer aanraken, vooral niet met natte of klamme
handen. De huid kan vastvriezen aan deze uiterst koude oppervlakken.
Trek de stekker uit het stopcontact vooraleer u begint met het schoonmaken van de
koelkast of met andere werkzaamheden. Raak het nooit aan met natte handen: u zou
een elektrische schok kunnen krijgen of gewond kunnen worden.
Zorg ervoor het netsnoer niet te beschadigen, eraan te werken, sterk te buigen, met
geweld uit te trekken of te verwringen, want een beschadigd netsnoer kan brand of
een elektrische schok veroorzaken. Raadpleeg een elektricien als u twijfelt of het
toestel correct is geaard.
Plaats nooit glazen kommen e.d. in de diepvriezer want ze kunnen barsten wanneer
de inhoud uitzet als ze bevriezen.
Steek uw handen nooit in het ijsreservoir van de automatische ijsmaker. U zou
gewond kunnen worden door de werking van de automatische ijsmaker.
Dit toestel is niet bestemd voor gebruik door jonge kinderen zonder toezicht.
Jonge kinderen moeten in het oog worden gehouden om te voorkomen dat ze spelen
met het toestel.
Laat nooit iemand klimmen, zitten of staan op of hangen aan de deur van de huisbar. Dit
kan de koelkast beschadigen of doen kantelen, met risico voor ernstig persoonlijk letsel.
Verbind de koelkast, voor zover mogelijk, met een eigen, apart stopcontact om
overbelasting door het toestel en andere apparaten of huishoudelijke verlichting te
voorkomen. Dit zou een stroomonderbreking kunnen veroorzaken.
De koelkast-vrieskast moeten zo plaatsen dat de voedingsstekker snel kan scheiden in
geval van een geval gebeurd is.
Als de voedingsstekker beschadigd is, moet die vervangen worden door de fabrikand
fo zijn serviceagent of een insgelijkse bevoegde persoon om een toeval te vermijden.
Pas de lengte van de stroomkabel niet aan.

Dit kan leiden tot elektrische schokken of brand.
Gebruik geen
verlengsnoer
Toegankelijkherd van
Voedingsstekker
Voedingsstekker
Vervanging
Waarschuwing
Inleiding
3
Belangrijke veiligheidsaanwijzingen

4
Identificatie van de onderdelen
GEVAAR : Risico voor opsluiting van kinderen.
Voor u uw oude koelkast of diepvriezer verwijdert, moet u de deuren verwijderen maar
de legplaten op hun plaats laten, zodat kinderen niet gemakkelijk in de koelkast kunnen
kruipen.
Dit toestel is niet bestemd voor gebruik door jonge kinderen of door mindervaliden
zonder toezicht.
Jonge kinderen moeten in het oog worden gehouden om te voorkomen dat ze spelen
met het toestel.
Bewaar of gebruik geen benzine of andere licht ontvlambare vloeistoffen of gassen in
de nabijheid van dit of andere toestellen.
Maak gebruik van een geaard stopcontact.
Waarschuwing
voor opsluiting
van kinderen
Bewaar geen...
Aarding
(aardverbinding
Inleiding
Diepvriezergedeelte Koelkastgedeelte
Zuivelcompartiment
Deurrek
Extra ruimte
Automatische
ijsmaker
Lamp
Legplaat
Legplaat
Deurrek
Lade
Deurrek
Onderste afdekplaat
Lamp
Legplaat
Deurrek
Deurrek
Plank
Legplaat
Snacklade
Huisbar
Eierbakje
Groentelade
Deurrek
Vochtigheidsschakelaar
Climat-box
Wijnflessenhouder

Installatie
5
Kies een
geschikte plaats
Waar installeren?
1. Installeer uw toestel op een plaats waar ze makkelijk te gebruiken is.
2. Installeer het toestel niet vlak bij
warmtebronnen of op een plaats waar het is blootgesteld aan direct zonlicht of
vocht.
3. Om zeker te zijn van een goede werking, moet er rond het toestel een goede
luchtcirculatie zijn. Als uw toestel wordt ingebouwd, hoeft er aan de bovenzijde
geen ruimte vrijgelaten worden, aan linker en rechter zijde is een ruimte van 0,5
cm noodzakelijk. De koelkast moet 2,5 cm van de vloer worden gezet, vooral
wanneer deze met tapijt is bekleed.
4. Om trillingen te vermijden, moet het toestel waterpas worden gesteld.
5. Installeer dit toestel niet op een plaats waar de temperatuur lager is dan 5°. Dit kan
het koelrendement negatief beïnvloeden.
Het toestel
afvoeren
Dit apparaat bevat vloeistoffen (koelvloeistof, smeermiddel) en bestaat uit
herbruikbare-of gebruikte onderdelen en materialen.
Alle belangrijke onderdelen dienen naar het afvoer inzamelpunt te worden gestuurd
zodat ze verder kunnen worden verwerkt (recycleren). Om het product terug te
brengen, neem contact met uw dichtstbijzijnde agent op .

Installatie
6
Verwijderen van de deuren
moet u de deuren van de koelkast verwijderen
en het toestel zijdelings binnenschuiven.
Als de toegangsdeur van uw woning te smal is om de koelkast door te laten,
Gevaar voor elektrische schok
Trek vóór de installatie de stekker van de koelkast uit het stopcontact.
Wanneer u dit nalaat, kan dit leiden tot de dood of ernstige verwondingen.
1. Verwijder de onderste klep door deze omhoog
te tillen, en verwijder de clip. Trek vervolgens de
watertoevoerslang omhoog terwijl u drukt op  ,
zoals in de rechter afbeelding getoond.
Verwijderen van de
onderste afdekplaat en
van de
watertoevoerleiding
Waarschuwing
Verwijderen
van de
diepvriezerdeur
Verwijderen van
de koelkastdeur
1) Verwijder eerst het afdekkapje van het
scharnier door de schroeven los te
schroeven. Maak dan alle
verbindingsdraden los, met uitzondering
van de aardgeleider.
2) Verwijder de vastzetklem door ze tegen de
wijzers van de klok in te draaien en
vervolgens het bovenste scharnier op te
lichten .
3) Verwijder de deur van de diepvriezer door ze
op te heffen. De deur moet voldoende hoog
worden getild om de watertoevoerleiding
volledig los te trekken.
1) Maak de schroeven van het afdekkapje van
het scharnier los en verwijder het kapje.
Maak alle aanwezige verbindingsdraden los,
met uitzondering van de aardgeleider.
2) Verwijder de vastzetklem door ze met de
wijzers van de klok mee te draaien  en
verwijder vervolgens het bovenste
scharnier door het op te lichten  .
3) Verwijder de deur van het koelkastgedeelte
door ze op te heffen.
•
Als het uiteinde van de leiding vervormd of versleten is moet u een stuk wegsnijden.
OPMERKING
•
Wees voorzichtig bij het verwijderen van het bovenste scharnier: de deur zou voorover
kunnen vallen.
OPMERKING
•
Breng de deur van het diepvriezergedeelte binnen via de toegangsdeur en leg ze
neer, maar wees voorzichtig dat u de watertoevoerleiding niet beschadigt.
OPMERKING
Onderste afdekplaat
Onderste scharnier
Onderste scharnier
Vastzetklem
Watertoevoerleiding
Verbindingsdraden
Verbindingsdraden
Afdekkapje van
scharnier
Bovenste
scharnier
Bovenste scharnier
Vastzetklem Bovenste scharnier
Aardgeleider

7
Opnieuw monteren van de deuren
Aansluiting van de watertoevoerleiding
Schuif de koelkast nu zijdelings door de
toegangsdeur, zoals getoond in de afbeelding
hiernaast.

Voor een goede werking heeft de automatische ijsmaker een waterdruk nodig van
147 - 834 kPa (1,5 - 8,5 kgf/cm2). (Hiermee kan een papieren wegwerpbekertje van
180 cm3volledig worden gevuld in 3 seconden.)

Als de druk van het voedingswater geen 147 kPa (1,5 kgf/cm2) bereikt, dan moet
een afzonderlijke drukpomp worden aangekocht om de normale werking van de
automatische ijsmaker en de koudwaterdispenser mogelijk te maken.

De totale lengte van de watertoevoerleiding mag maximaal 8 m bedragen. Let erop
dat er geen knikken ontstaan in de leiding. Als de toevoerleiding langer is dan 8 m
kunnen er problemen rijzen met de watertoevoer ten gevolge van het drukverlies.

Leg de watertoevoerleiding aan ver van warmtebronnen.

Sluit het systeem uitsluitend op een drinkwaterleiding aan.

Volg de aanwijzingen bij de waterfilterset voor de installatie.
Monteer, nadat alles via de toegangsdeur is binnengebracht, de deuren in de
omgekeerde volgorde van het demonteren.
De koelkast
binnenbrengen
Vóór de
aansluiting
Waarschuwing
1
2
345
Max
FRZ
TEMPREF
TEMP
Min5
4
3
2
1Max
Installatie

8
Hoogte-instelling
Breng ze op gelijke hoogte door een rechte schroevendraaier ( – ) in de gleuf van de linker
stelschroef te steken en ze in de richting van de wijzers van de klok te draaien.
Breng ze op gelijke hoogte door een rechte schroevendraaier ( – ) in de gleuf van de
rechter stelschroef te steken en ze in de richting van de wijzers van de klok te draaien.
De deuren zullen gemakkelijker dichtvallen als u de voorzijde van de koelkast wat
hoger opstelt met behulp van de stelschroeven. Als de deuren niet goed sluiten, kan
het rendement nadelig worden beïnvloed.
Als de deur van de
diepvriezer lager
hangt dan die van
de koelkast
Als de deur van
de diepvriezer
hoger hangt dan
die van de
koelkast
Na de hoogte-
instelling van de
deuren
Installatie
Hoogteverschil
Hoogteverschil
Rechter stelschroef
Hoogteverschil
Hoogteverschil
Linker stelschroef


Vervolgens
1. Veeg al het stof weg dat zich tijdens het transport heeft opgehoopt en reinig uw
toestel grondig.
2. Installeer het toebehoren, zoals het ijsblokbakje, de verdampingslade, enz. op de
daartoe voorziene plaatsen. Zij zijn samen verpakt om mogelijke beschadiging
tijdens het transport te voorkomen.
3. Steek de stekker van het netsnoer in het stopcontact. Sluit geen andere apparaten
aan op hetzelfde stopcontact.

9
De eerste start

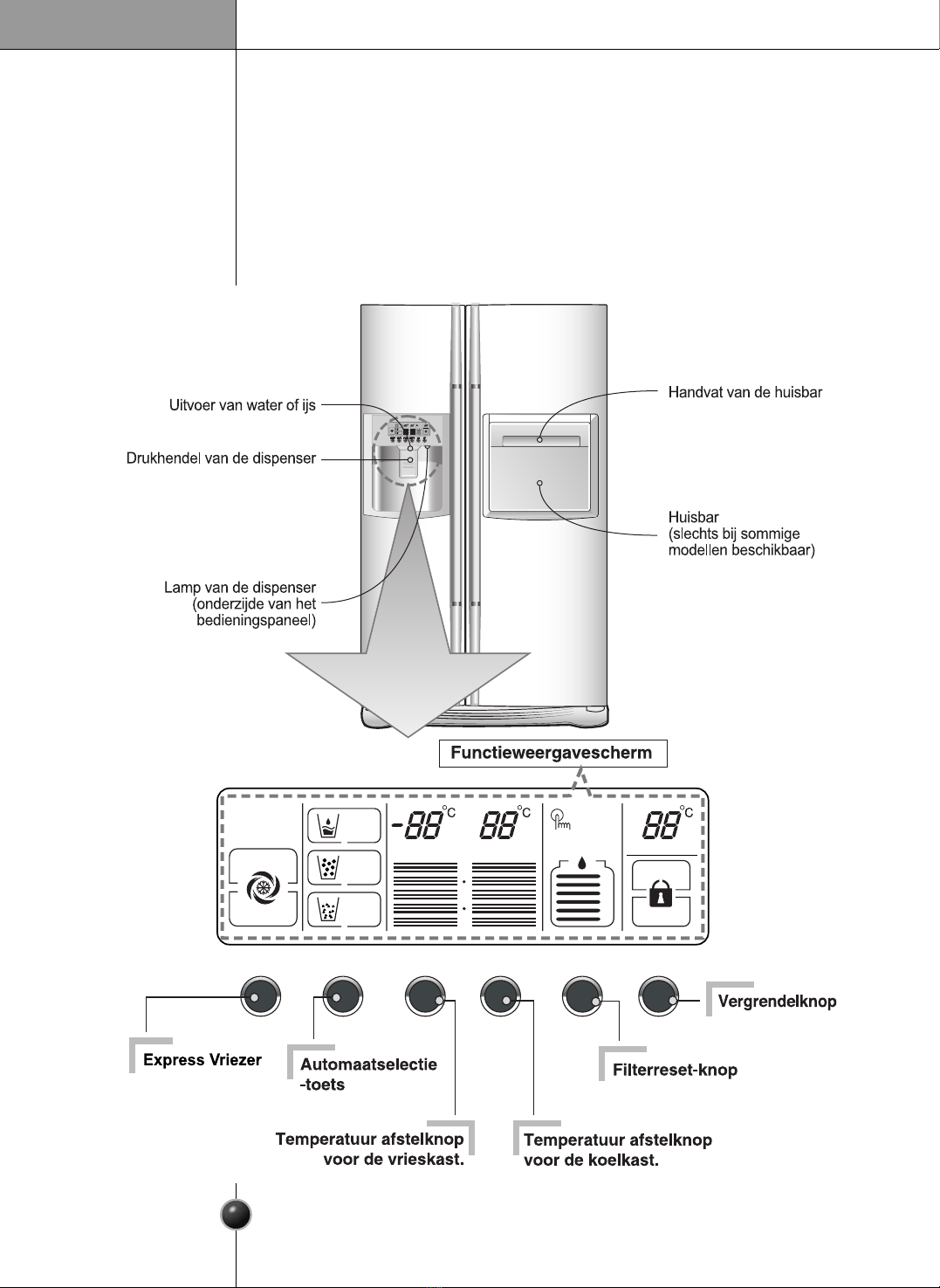

De temperatuur en functies instellen
Nadat uw koelkast is geïnstalleerd, moet u ze 2 tot 3 uur laten draaien om op normale
bedrijfstemperatuur te komen, vooraleer u ze vult met vers of ingevroren voedsel.
Wacht 5 minuten voor u ze opnieuw opstart wanneer de stekker werd uitgetrokken.
Bediening
OFF
ON
WATER
TEMP TEMP
FILTER STAT S
FILTER RESET
P SH 3 SEC.
ROOM TEMP
NLOCK
LOCK
6
5
4
3
2
1
H
M
L
C BED
CR SHED
OFF
ON
WATER
TEMP TEMP
FILTER STAT S
FILTER RESET
P SH 3 SEC.
ROOM TEMP
NLOCK
LOCK
6
5
4
3
2
1
H
M
L
C BED
CR SHED
POWER FREEZEPOWER FREEZE SELECT FREEZER COOLER FILTER LOCK

10
Bediening
FREEZER
COOLER
H
M
L
H
M
L
H
M
L
H
M
L
H
M
L
H
M
L
H
M
L
H
M
L
H
M
L
H
M
L
U kunt de temperatuur van de vriezer en de koelkast aanpassen.
❇Steeds wanneer u op de kop drukt, wordt de instelling herhaald in de volgende
volgorde: (Midden) ➔ (Midden hoog) ➔ (Hoog) ➔ (Laag) ➔ (Midden laag)

De werkelijke temperatuur binnen varieert met de status van het voedsel,
aangezien de aangeduide instellingstemperatuur een doeltemperatuur is, niet de
werkelijke temperatuur binnen de koeleenheid.

De koelfunctie is zwak in het begin. Pas de temperatuur aan zoals boven
beschreven als u de koeleenheid minstens 2 – 3 dagen gebruikt hebt.
U kunt water of ijs selecteren.
❇Selecteer water, plakken ijs of blokjes ijs door
zoals gewenst op de knop te drukken.
❇Druk licht op de drukknop door de knop te
nemen en deze in de ruimte te drukken.

De grenslijn wordt voor de geselecteerde
functie aangeduid.

Het geluid "Tak!" wordt hoorbaar vijf
seconden voordat het ijs naar buiten komt.
Daarna wordt de uitvoer van ijs gesloten.
Hoe de
temperatuur in de
vriezereenheid
aan te passen
Hoe de
temperatuur in de
koeleenheid aan te
passen
Selecteren van
het gebruik van
de automaat
SELECT
WATER
C BED
CR SHED
SELECT
•
Tip : Wacht 2 – 3 seconden om de uiteindelijke ijsplakken
of druppels water te nemen, wanneer u de kop van de
drukschakelaars trekt nadat u ijs of water hebt
genomen.
Drukschak
elaar

Bediening
11

De ijsmaker kan op elk moment automatisch 8 ijsblokjes maken, ongeveer 80
blokjes per dag. Deze hoeveelheden zijn echter afhankelijk van verschillende
omstandigheden. Bijv. de tijdsduur en het aantal keren dat de koelkastdeur wordt
geopend.

Het ijsmaken stopt automatisch zodra de ijsopslagbak vol is.

Indien u ervoor kiest de automatisch ijsmaken functie uit te schakelen, stel de
ijsmaker selectieknop naar UIT of naar AAN indien u weer wilt inschakelen.
Opmerking: De handmatig selectie functie is alleen beschikbaar bij sommige
modellen.
Automatisch
ijsmaker
POWER FREEZEPOWER FREEZE
OFF
ON
OFF
ON
LOCK
UNLOCK
LOCK
UNLOCK
LOCK
Het ijs is samengeklonterd

Als het ijs is samengeklonterd, moet u het uit het voorraadbakje nemen en
losbreken. Leg de kleine stukjes terug in het voorraadbakje.

Als de ijsmaker te weinig of samengeklonterd ijs produceert, moet de hoeveelheid
water die wordt aangevoerd naar de ijsmaker misschien worden bijgeregeld. Neem
contact op met de serviceafdeling.
❈ Als het ijs niet regelmatig wordt verbruikt, kan het samenklonteren.
Stroomonderbreking

Er kan smeltend ijs in de diepvriezer lekken. Verwijder het ijsvoorraadbakje, giet het
leeg en droog het uit. Plaats het dan terug. Zodra de machine weer stroom krijgt, zal
automatisch de stand 'gemalen ijs' worden gekozen.
Het toestel is pas geïnstalleerd

Een pas geïnstalleerd toestel heeft ongeveer 12 uur nodig vooraleer er ijs wordt
aangemaakt in het diepvriezercompartiment.
Als de ijsmaker
niet vlot werkt
Selecteer deze functie voor snel vriezen

‘Aan’ of ‘Uit’ wordt herhaald wanneer u op de
knop drukt.

De grafische pijl blijft getoond worden bij
status On indien Special Refrigeration is
geselecteerd.

De functie Super Vriezer wordt automatisch
uitgeschakeld na een bepaalde vaste tijd.
Express Vriezer
Deze knop stopt de werking van een andere
knop.

Vergrendelen of Ontgrendelen wordt herhaald
wanneer op de knop drukt.

Als u op de andere knop drukt wanneer u
‘VERGRENDELEN’ geselecteerd hebt, doet
deze niets.
Vergrendelen
•Als het ijs in het bakje valt, kan dat wat lawaai veroorzaken, maar dat is normaal.
OPMERKING
POWER FREEZE
LOCK

12
Bediening
Water wordt gekoeld in een reservoir in het koelkastcompartiment, vanwaar het naar
de dispenser stroomt.
IJs wordt aangemaakt in de automatische ijsmaker en afgeleverd door de dispenser
als gemalen ijs of als ijsblokjes.
Hoe ijs of gekoeld
water worden
bereid
Het gebruik van
de dispenser
SELECT SELECT SELECT
WATER
CUBED
CRUSHED
WATER
CUBED
CRUSHED
WATER
CUBED
CRUSHED

Kies één van de opties, gemalen ijs, gekoeld water of ijsblokjes en druk dan lichtjes
tegen de drukhendel met het glas of een andere kom e.d.
Gemalen ijs
Druk op de keuzeknop
tot het lampje
'gemalen ijs' oplicht.
•
Het gemalen ijs zal
worden afgegeven als u
met het glas tegen de
drukhendel duwt.
Water
Druk op de
keuzeknop tot het
lampje 'water' oplicht.
•
Het gekoelde water zal
worden afgegeven als u
met het glas tegen de
drukhendel duwt.
IJsblokjes
Druk op de keuzeknop
tot het lampje
'ijsblokjes' oplicht.
•
De ijsblokjes zullen worden
afgegeven als u met het
glas tegen de drukhendel
duwt.
•Het is mogelijk dat het water in het begin niet koud genoeg is. Voeg dan wat
ijsblokjes toe aan het water in het glas.
OPMERKING
De andere functies
Waarschuwing deur open

Drie keer wordt een waarschuwingsgeluid gemaakt met een interval van 30 seconden
als er een minuut voorbij gaat waarbij de deur van de vrieseenheid en de vooruit
stekende deur open zijn of volledig gesloten.

Neem contact op met het lokale servicecentrum wanneer de waarschuwingsgeluiden
doorgaan, ook al is de deur gesloten.
Displayvenster omgevingstemperatuur.

De temperatuur wordt alleen weergegeven tussen – 9 graden
Celsius en 49 graden Celsius.

Temperaturen lager dan 10 graden Celsius worden weergegeven
met ‘LO’ en temperaturen hoger dan 50 graden door ‘HI’.

De temperatuur kan verschillen van de werkelijke binnentemperatuur aangezien deze
gemeten wordt aan de bovenkant van de koeleenheid (bovenkant deur).
Functie Diagnose (foutopsporing)

De functie Diagnose spoort automatisch een fout op wanneer er een fout wordt
aangetroffen in het product tijdens het gebruik van de koeleenheid.

Wanneer de fout het product betreft, werkt niets meer, dus ook niet het indrukken
van een knop en de normale indicators worden uitgeschakeld. Schakel in dit geval de
stroom niet uit, maar neem onmiddellijk contact op met het lokale servicecentrum. Er
is veel tijd nodig voor een servicetechnicus om het defecte onderdeel op te sporen,
indien de machine uit staat.
ROOM TEMP

13
Werp het eerste geproduceerde ijs (ongeveer 20 blokjes) en het eerste gekoelde
water (ongeveer zeven glazen) weg, onmiddellijk na de installatie van de koelkast.
Het eerste water en ijs kan een geur of smaak hebben of verontreinigingen bevatten,
afkomstig van de watertoevoerleiding of het voedingswaterreservoir. Dit is ook geldig
wanneer de koelkast lange tijd buiten gebruik is gebleven.
Houd kinderen uit de buurt van de dispenser.
Kinderen zouden de drukhendel verkeerd kunnen
bedienen of de lampen kunnen beschadigen.
Let er op dat de ijsdoorgang niet wordt
gehinderd door voedsel.
Wanneer er voedsel wordt gestapeld voor de
ijsdoorgang kan geen ijs worden afgegeven.
Wanneer uitsluitend gemalen ijs wordt gebruikt, kan
de ijsdoorgang ook worden verstopt door ijskorrels.
Verwijder in dat geval het opgehoopte ijspoeder.
Plaats nooit drankblikken in het
ijsvoorraadbakje om ze snel af te koelen.
Dit kan de automatische ijsmaker beschadigen.
Gebruik geen fijne kristallen glazen of breekbaar vaatwerk om het ijs op te vangen.
De glazen of andere voorwerpen zouden kunnen breken.
Leg de ijsblokjes altijd eerst in uw glas, vooraleer u het vult met water of
andere dranken.
Het water zou kunnen spatten als de ijsblokjes in de vloeistof in het glas vallen.
Raak de ijsuitvoeropening niet aan met de handen of met gereedschap.
Dit zou hetzij verwondingen, hetzij beschadiging kunnen veroorzaken.
Verwijder nooit het deksel van de ijsmaker.
Spreid af en toe het ijs uniform uit over de gehele oppervlakte van het
ijsvoorraadbakje.
Het ijs valt normaal op een hoopje, vlakbij de ijsmaker. Als de top van de stapel te hoog
wordt, kan de ijsmaker veronderstellen dat het voorraadbakje vol is en bijgevolg
stoppen met de ijsproductie.
Gebruik nooit een te smal of te diep glas.
De ijsdoorvoer zou kunnen verstopt raken, wat een defect aan de koelkast kan
veroorzaken.
Houd het glas op een voldoende afstand van de ijsuitvoeropening.
Als u het te dicht bij de opening houdt, dan kan het beletten dat het ijs uit het toestel
valt.
Stop nooit ijsblokjes,direct nadat u ze uit het vriesgedeelte hebt gehaald,in
uw mond.
Verbranding als gevolg van de zeer lage temperatuur kan het gevolg zijn.
Voorzorgsmaatregelen
Waarschuwing
Bediening
FILTER RESET
HOLD 3 SEC.
 Hieronder wordt de tijd weergegeven (in maanden van 30 dagen) die nog rest tot het
vervangen van de filter, vanaf het moment dat de koelkast in gebruik is gesteld.
 De volgende tekst wordt weergegeven op het LED-scherm zodra zes maanden zijn
verstreken. "Gedurende 3 seconden indrukken nadat u de filter heeft vervangen".
 Druk minimaal 3 seconden op de filtervervangtoets zodra u de 6-maandelijkse filter
heeft vervangen of als u de filterstatusindicator wenst te wissen.
6 weergaven van
de filterconditie
(cyclus om de filter
te vervangen
Filterstatusindicator
Classificatie
Pass of
6 months
FILTER STATUS
FILTER RESET
PUSH 3 SEC.
6
5
4
3
2
1
Pass of
5 months
FILTER STATUS
6
5
4
3
2
1
Pass of
4 months
FILTER STATUS
6
5
4
3
2
1
Pass of
3 months
FILTER STATUS
6
5
4
3
2
1
Pass of
2 months
FILTER STATUS
6
5
4
3
2
1
Pass of
a month
FILTER STATUS
6
5
4
3
2
1
In initial
Power On
FILTER STATUS
6
5
4
3
2
1

14
De huisbar
Bediening
Open de deur van de huisbar.

U kan in de huisbar komen zonder de
koelkastdeur te openen, zodat elektriciteit
wordt bespaard.

De binnenverlichting van de koelkast gaat
aan wanneer het deurtje van de huisbar
wordt geopend. Zo kan u gemakkelijk zien
wat er zich in dit vak bevindt.

De huisbar wordt op de juiste
temperatuur gehouden met behulp van
een temperatuursensor die alleen voor
de huisbar dient.

Gebruik de opengeklapte huisbardeur nooit
als snijplank en beschadig ze niet met
scherpe voorwerpen.

Leun er nooit op en druk ze niet naar
beneden.

De huisbar zal niet correct werken zonder
dit deksel.

Er bestaat niet alleen gevaar voor
beschadiging van de deur, maar ook voor
verwonding van de kinderen.
Gebruik
Plaats geen
zware
voorwerpen op
de huisbardeur
en laat er geen
kinderen aan
hangen
Verwijder nooit
het binnendeksel
van de huisbar
Gebruik de
huisbardeur als
hulptafeltje
Bewaar vaak
gebruikte
producten, zoals
dranken, in de
huisbar

Bediening
15
3
4
1
2
Wijnflessenhouder
Om de wijnhouder te plaatsen :
Trek de wijnhouder naar beneden, zoals in
 , nadat u hem even opwaarts heeft
bewogen  om hem in de vaste kant van
de plank te plaatsen  .
Om de wijnhouder te verwijderen :
Trek de wijnhouder omhoog zoals in ➂ en
vervolgens duwt u hem naar binnen, zoals
in ➃ .
In deze wijnflessenhouder kunnen flessen langs
de zijkant liggend worden bewaard.
De houder kan aan alle legplaten worden
bevestigd.
Hoogte-instelling
van de
wijnflessenhouder

16
Bediening
Het eierbakje
Vochtigheidsregeling in de groentelade
U kan het eierbakje plaatsen waar u het wenst.
Wanneer u fruit en groenten bewaart in de groentelade, kan u de vochtigheid in
de lade regelen door de vochtigheidsregelaar naar links of rechts te verschuiven.
•Gebruik het eierbakje nooit als ijsvoorraadbakje, het zou kunnen breken.
•Plaats het eierbakje nooit in de diepvriezer of in de vershoudlade.
OPMERKING
Hoge vochtigheid
Lage vochtigheid
Geurfilter
Het systeem absorbeert zeer doeltreffend
sterke geuren met behulp van een
katalysator. Het systeem heeft geen enkele
bijwerking op het bewaarde voedsel.
Er is geen afzonderlijke installatie nodig, aangezien het systeem reeds is gemonteerd
op de toevoerleiding voor koude lucht van het koelkastcompartiment.
Gebruik gesloten dozen voor het bewaren van voedsel met een doordringende geur.
Anders kan deze geur worden geabsorbeerd door ander voedsel in hetzelfde
compartiment.
Gebruik van het
geurfilter
Geurfilter
Groentelade
Climat-box

Bediening
17
Temperatuurregeling van Climat-box
Climat-box
Door middel van een druk op deze knop,
kunt u groente, fruit, vlees, vis, enz. hier
laten ontdooien.
U kunt een optimale temperatuur
instellen naargelang het soort voedsel
dat u wil bewaren.
- U kunt kiezen uit 3
temperatuurselecties: -3°C, -1°C en
4 °C. U kunt de temperatuur regelen
voor verschillende soorten voedsel
die een vochtige ruimte nodig

Ten eerste dient u de groentebak te verwijderen.

Vervolgens licht u lichtjes de bak van de Climat-box
op, drukt hem even naar binnen en trekt hem
eruit .

Als u de Climat-box gebruikt om vlees te bewaren, kunnen groente en fruit
bevriezen.

Als u de Climat-box gebruikt om groente te bewaren, kunnen vlees en vis bederven,
waardoor u dit voedsel in het F vak dient te bewaren.

Als u de deur van het R-vak opent, brandt het lampje in de geselecteerde status en
schakelt uit wanneer u de deur weer dicht doet.

(Groente/Fruit) ➔ (Koel bewaren en vochtigheid behouden) ➔ (Vlees) wordt herhaald
wanneer u op de "Selectie" knop drukt.
De Climat-box
verwijderen
Gebruik

Leg de bak van de Climat-box op de schuifrails en
schuif hem voorzichtig naar binnen .

Als u de bak forceert kunt u de verbindingselementen
beschadigen.
De Climat-box
monteren
Temperatuuromschakeling in de Climat-box

Raadgevingen voor het bewaren van voedsel
18
De juiste plaats voor het voedsel
(Zie "Identificatie van de onderdelen")
Voor het bewaren van wijn.
Voor het bewaren van klein voedsel, zoals
broodjes, snacks, enz.
Voor het bewaren van diverse soorten
ingevroren voedsel, zoals vlees, vis, roomijs,
diepvriessnacks, enz.

Voor het bewaren van kleine verpakkingen
diepvriesvoedsel.

Hier stijgt de temperatuur bij het openen
van de deur. Deze rekken zijn dus niet
geschikt voor het langdurig bewaren van
producten zoals b.v. roomijs.
Wijnflessenhouder
Snacklade
Legplaten van de
diepvriezer
Deurrekken van
de diepvriezer
Laden van de
diepvriezer
Zuivelcompartiment
Eierbakje
Huisbar
Legplaten van de
koelkast
Deurrekken van
de koelkast
Groentelade
Convertibele
groentelade/
versho
udlade

Voor het bewaren van vlees, vis, kip enz.
die gewikkeld zijn in aluminiumfolie.

Droog bewaren
Voor het bewaren van zuivelproducten,
zoals boter, kaas, enz.
U kan dit bakje op de meest geschikte plaats
zetten.
Voor het bewaren van producten waarnaar
vaak wordt gegrepen, zoals dranken enz.
Voor het bewaren van bereide schotels en
ander voedsel, op voldoende afstand van
elkaar.
Voor het bewaren van kleine verpakkingen
voedsel of drank, zoals melk, fruitsap, bier
enz.
Voor het bewaren van groenten en fruit.
Voor het bewaren van groenten, fruit, vlees
om te ontdooien, vis enz., afhankelijk van de
stand van de conversieschakelaar.
Controleer altijd de stand van de
conversieschakelaar vooraleer u voedsel in
deze lade legt.

19
Voedsel bewaren

Bewaar vers voedsel in het koelkastcompartiment. De manier waarop voedsel wordt
ingevroren en ontdooid, is doorslaggevend voor het bewaren van de versheid en de
smaak.

Bewaar geen voedsel dat gemakkelijk bederft bij lage temperatuur, zoals bananen of
meloenen.

Laat warm voedsel afkoelen voor u het in de koelkast plaatst. Het plaatsen van warm
voedsel in de koelkast kan ander voedsel bederven en leiden tot een hoger
energieverbruik.

Wikkel voedsel dat u in de koelkast plaatst in vinylfolie of leg het in een doos die is
afgesloten met een deksel. Dit voorkomt dat het vocht eruit verdampt en dat het
voedsel zijn smaak en zijn voedingswaarde verliest.

Stop de luchtdoorgangen niet dicht met voedsel. Een vlotte doorstroming van koude
lucht zorgt voor een uniforme temperatuur in de koelkast.

Open de deur niet te vaak. Via de open deur kan warme lucht de koelkast
binnenstromen en de temperatuur doen stijgen.

Bewaar niet te veel voedsel in de deurrekken. Dit kan botsen tegen voedsel op de
legplaten en zo de volledige sluiting van de deur beletten.

Plaats nooit flessen in de diepvriezer – die kunnen barsten wanneer ze bevriezen.

Vries nooit opnieuw voedsel in dat al ontdooid is geweest. Het zou zijn smaak en
voedingswaarde verliezen.

Om bevroren voedsel, zoals roomijs, lange tijd te bewaren moet u het op de
legplaat in de diepvriezer leggen en niet in het deurrek.

Raak koud voedsel en bakjes, in het bijzonder metalen, niet met natte handen aan,
en plaats geen glazen producten in de vriezer.
- Dit kan leiden tot vorstblaren. Glas kan breken indien de inhoud bevriest.

Leg geen vochtig voedsel op de bovenste legplaten van de koelkast. Het kan
bevriezen bij rechtstreeks contact met de ijskoude lucht.

Maak het voedsel schoon voor u het in de koelkast legt. Groenten en fruit moeten worden
gewassen en afgedroogd, en verpakt voedsel moet worden schoongewreven, zodat
het omringende voedsel niet kan worden aangetast.

Als u eieren wilt bewaren in het eierrekje of -bakje, kijk dan eerst na of ze vers zijn.
Plaats ze altijd rechtop, waardoor ze langer vers blijven.
Diepvriesgedeelte
Koelkastgedeelte
Raadgevingen voor het bewaren van voedsel
•Als u het toestel hebt opgesteld in een warme, vochtige plaats, als u de deur vaak
opent of als u er een grote hoeveelheid groenten in bewaart, dan is
condensvorming mogelijk. Dit heeft echter geen invloed op de goede werking.
Veeg het gecondenseerde vocht weg met een schone doek.
OPMERKING

20
De onderdelen demonteren
•Het demonteren verloopt in de omgekeerde volgorde van het monteren. Zorg
ervoor altijd de stekker uit het stopcontact te trekken voor u begint te demonteren
of monteren. Oefen nooit te veel kracht uit om onderdelen los te maken.
U kan de onderdelen beschadigen.
OPMERKING
Reiniging en onderhoud
Maak de lamp los door ze uit te trekken ( ➂ )
terwijl u de afdekkap een weinig oplicht ( ➀, ➁ ).
Draai het lampje tegen de wijzers van de klok
in. Er wordt een lamp voor koelkasten van
max. 40 W bij gebruikt. Die is bij alle
serviceafdelingen te koop.
Lamp in het
diepvriezercompar-
timent
Lamp van de
dispenser
Legplaten van de
diepvriezer
Deurrek en steun
Ruimte plus
IJsvoorraadbakje
Na gebruik van de
dispenser
Maak de lamp los door ze vooruit te trekken
en verwijder vervolgens het lampje. Er wordt
een lamp voor koelkasten van max. 15 W bij
gebruikt. Die is bij alle serviceafdelingen te
koop.
Om een legplaat te verwijderen, moet u de
linkerkant een weinig oplichten, naar links
schuiven (  ), de rechterkant oplichten (  ) en
vervolgens de plaat uitnemen.
Grijp het rek bij de beide uiteinden vast, schuif
het omhoog (  ) en trek het dan uit de deur
(  ).
Til de ruimte plus (  ) op en trek deze in de
(  ) richting.
Het water loopt niet vanzelf weg uit de
waterverzamelaar, en dient dus regelmatig
schoongemaakt te worden. Verwijder de klep
door aan de voorkant van de
waterverzamelaar klep te trekken, en droog
deze met een doek.
Grijp het ijsvoorraadbakje vast zoals getoond in
de afbeelding hiernaast en trek het vooruit (  )
terwijl u het een weinig oplicht (  ).

Wij raden aan het ijsvoorraadbakje niet de
demonteren, tenzij dit absoluut noodzakelijk is.

Gebruik beide handen om het ijsvoorraadbakje
te verwijderen, zodat het niet op de vloer kan
vallen.

Als het ijsvoorraadbakje niet perfect past
moet u de draaivoorziening lichtjes verdraaien.
2
1
1
2
1
2
1
2
3
