Atag WU7011RM User manual

WU7011RM
WU9011RM
Gebruiksaanwijzing
Afzuigkap
Instructions for use
Cooker hood
Notice d’utilisation
Hotte cheminée
Anleitung
Dunstabzugshaube

EN 2
NL Gebruiksaanwijzing NL 3 - NL 18
FR Notice d’utilisation FR 3 - FR 18
DE Anleitung DE 3 - DE 18
EN Instructions for use EN 3 - EN 18
Gebruikte pictogrammen - Pictogrammes utilisés - Verwendete Piktogramme -
Pictograms used
Belangrijk om te weten - Important à savoir - Wichtiger Hinwei - Important information
Tip - Conseil - Tipp

NL 3
INHOUD
Uw afzuigkap
Inleiding 4
Gebruik
Beschrijving afzuigkap 5
Beschrijving bedieningsknoppen 5
Bediening 6
Filters reinigen 8
Beschrijving afstandsbediening 9
Bediening 10
Filters reinigen 13
Onderhoud
Reinigen 14
Verlichting 16
Batterij van de afstandsbediening 16
Technische gegevens 17
Milieuaspecten 18

NL 4
Inleiding
Door deze gebruikershandleidingen te lezen, raakt u vertrouwd met de
functies van dit apparaat. Lees de veiligheids- en onderhoudsinstructies
van het apparaat.
Bewaar de gebruiks- en installatie-instructies zodat u ze in de toekomst
kunt raadplegen.
Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gebruikt!
UW AFZUIGKAP

NL 5
GEBRUIK

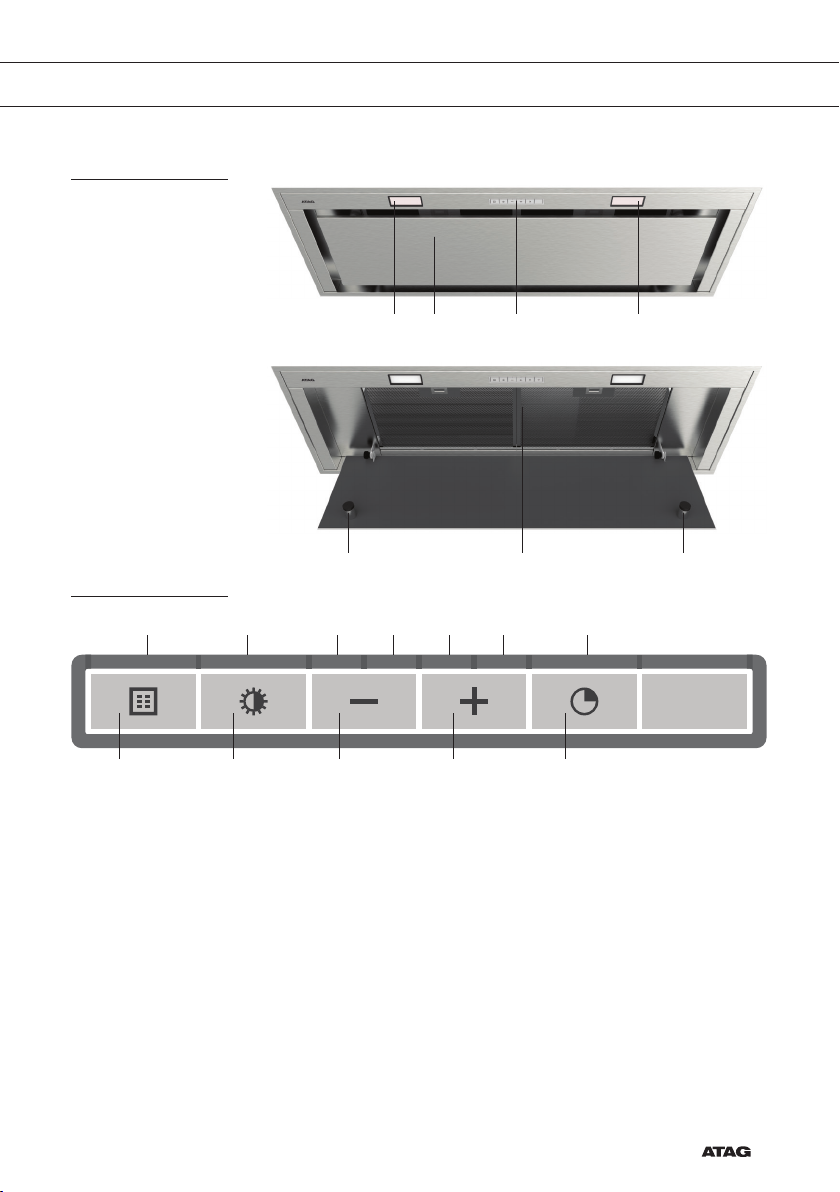

Beschrijving afzuigkap
1. Bedieningsknoppen
2. LED-lamp
3. Rand afzuigpaneel
4. Vetfilter
5. Magneet
Beschrijving bedieningsknoppen
6. Resetknop filter, geeft aan wanneer het filter moet worden gereinigd.
7. Filterindicator
8. Lichtknop, schakelt de lamp in/uit en dimt het licht.
9. Lichtindicator
10. Vertraagknop, vermindert de luchtafvoer en schakelt de afzuiging uit.
11. Versnelknop, schakelt de afzuiging in en verhoogt de luchtafvoer.
12. Indicator snelheidsstand 1
13. Indicator snelheidsstand 2
14. Indicator snelheidsstand 3
15. Indicator snelheidsstand 4/boost
16. Timerfunctie, schakelt de afzuigkap na een bepaalde periode uit.
17. Timerindicator
2 3 1 2
5 54
6 8 10 11 16
7 9 12 13 14 15 17

NL 6
GEBRUIK
Bediening
Afzuiging in- en uitschakelen
• Druk op de toets '+'.
De afzuigkap wordt op de laagste stand ingeschakeld.
• Druk op de toets '+' om de ventilator in een hogere stand te zetten.
Houd de toets '+' gedurende 1 seconde ingedrukt om de hoogste
stand (boost) te selecteren.
• Druk op de toets '-' om een lagere stand te kiezen.
De afzuigstand wordt aangegeven met de snelheidsindicators.
Elk lampje geeft een snelheidsniveau aan. Als snelheidsindicator 4
knippert, geeft dat aan dat de booststand actief is.
• Als de afzuigcapaciteit op stand 1 is ingesteld, schakelt u de
afzuigkap uit met een korte druk op de toets '-'.
• Houd de toets '-' ten minste 1 seconde ingedrukt om de afzuigkap
uit te schakelen.
De booststand inschakelen:
• Houd de toets '+' ten minste 1 seconde ingedrukt.
De booststand blijft vervolgens 10 minuten ingeschakeld. In deze
periode knippert de snelheidsindicator bij niveau 4. Na deze periode
wordt de oorspronkelijk ingestelde afzuigcapaciteit geactiveerd.
• Druk kort op de toets '-' om de booststand uit te schakelen.
Let op!
Als de booststand is geselecteerd, kunt u de timerfunctie niet activeren.
Timer inschakelen
• Druk op de timertoets.
De timerindicator gaat knipperen.
De afzuigkap schakelt na 10 minuten automatisch uit.

NL 7
• Schakel de timerfunctie uit door op een willekeurige toets te
drukken (met uitzondering van de verlichting).
De afzuigkap kan worden gebruikt in de modus Afzuigen of
Recirculeren. De afzuigcapaciteit wordt afgestemd op de geselecteerde
modus. De afzuigkap wordt standaard in de modus Afzuigen gestart.
De kap moet worden gereset om de modus Recirculeren te starten.
Een RMS-set (modificatieset recirculatie) reinigt eerst de lucht met de
vetfilters. Vervolgens worden geurtjes verwijderd met het koolstoffilter.
De schone lucht wordt vervolgens teruggevoerd naar de keuken.
De modus Recirculeren inschakelen
• Houdt tegelijkertijd de timertoets en de verlichtingstoets ingedrukt
totdat de filterindicator driemaal knippert.
De koolstoffilterindicatie is geactiveerd.
De modus Recirculeren uitschakelen
• Houdt tegelijkertijd de timertoets en de verlichtingstoets ingedrukt
totdat de filterindicator drie seconden oplicht en vervolgens wordt
uitgeschakeld.
Clean Air-functie
Met de Clean Air-functie ververst u de lucht in de keuken gedurende
maximaal 24 uur op niveau 1.
• Schakel de afzuigkap uit.
• Houd de timertoets ongeveer 3 seconden ingedrukt.
De afzuigkap schakelt automatisch gedurende ieder uur 10 minuten
in op de laagste afzuigstand. Tijdens het afzuigen toont het display
een snel bewegende 'slang'. Als de afzuigkap na 10 minuten wordt
uitgeschakeld, wordt er op het display een langzaam bewegende
'slang' weergegeven tot de kap na 50 minuten weer wordt
ingeschakeld.
• Schakel de Clean Air-functie tussentijds uit door op een willekeurige
toets te drukken (met uitzondering van de verlichtingstoets).
GEBRUIK

NL 8

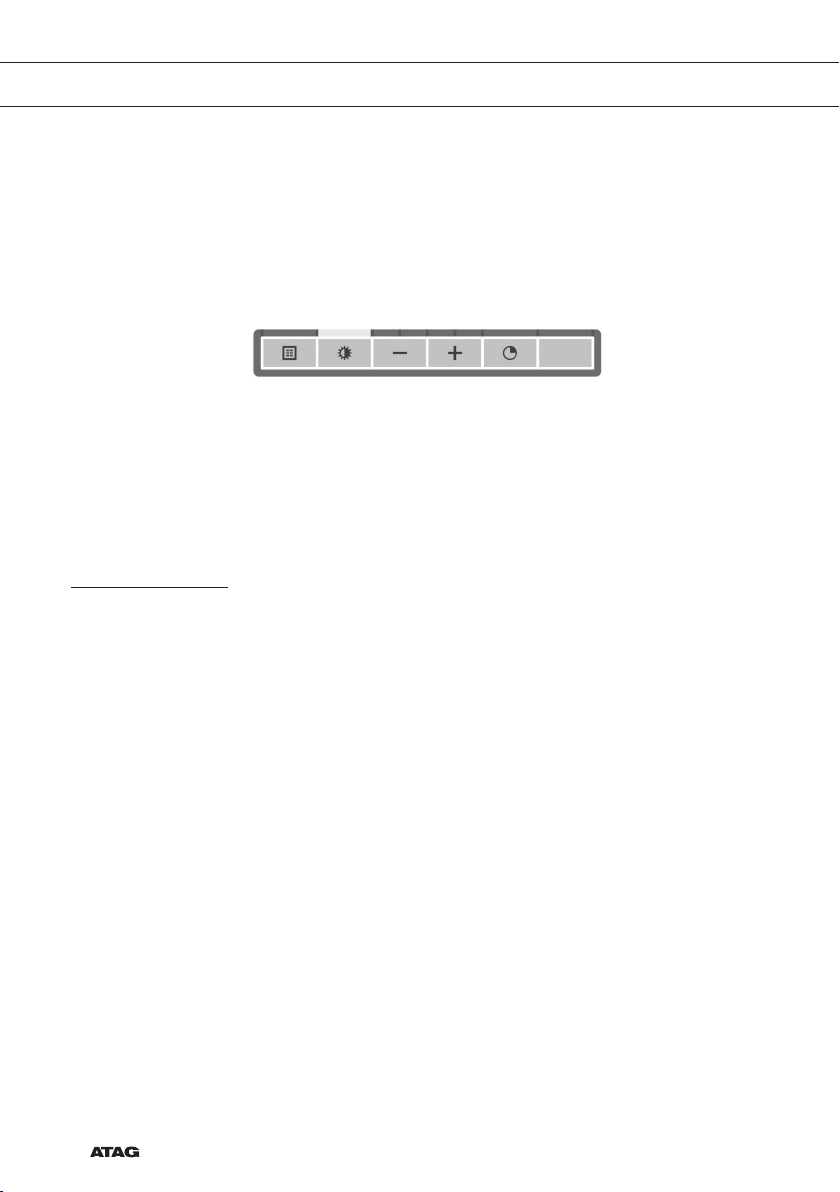

De verlichting in- en uitschakelen
• Druk kort op de verlichtingstoets.
De verlichting gaat op maximale sterkte branden.
• Houd de verlichtingstoets ingedrukt om de lichtsterkte in te stellen.
• Druk kort op de verlichtingstoets om de verlichting uit te schakelen.
De verlichting verandert van maximaal naar minimale sterkte en
omgekeerd.
De kleurtemperatuur wijzigen
U kunt de kleurtemperatuur van de verlichting aanpassen.
• Houd de verlichtingstoets ingedrukt. Druk op de toets '-' om het
licht 'kouder' te maken of de toets '+' om het licht 'warmer' te
maken.
Filters reinigen
Verzadiging vet- en koolstoffilters
Als de filterindicator brandt, moeten de filters worden vervangen of
gereinigd. Zie het hoofdstuk ‘Onderhoud’.
Vetfilter
Na 30 bedrijfsuren gaat de filterindicator branden.
• Reinig de vetfilters.
• Reset het geheugen door de toets '-' ingedrukt te houden totdat de
filterindicator niet meer knippert.
Koolstoffilter
Na 120 bedrijfsuren gaat de filterindicator knipperen.
• Reinig of vervang het koolstoffilter.
• Reset het geheugen door de toets '-' ingedrukt te houden totdat de
filterindicator niet meer knippert.
GEBRUIK

NL 9
GEBRUIK

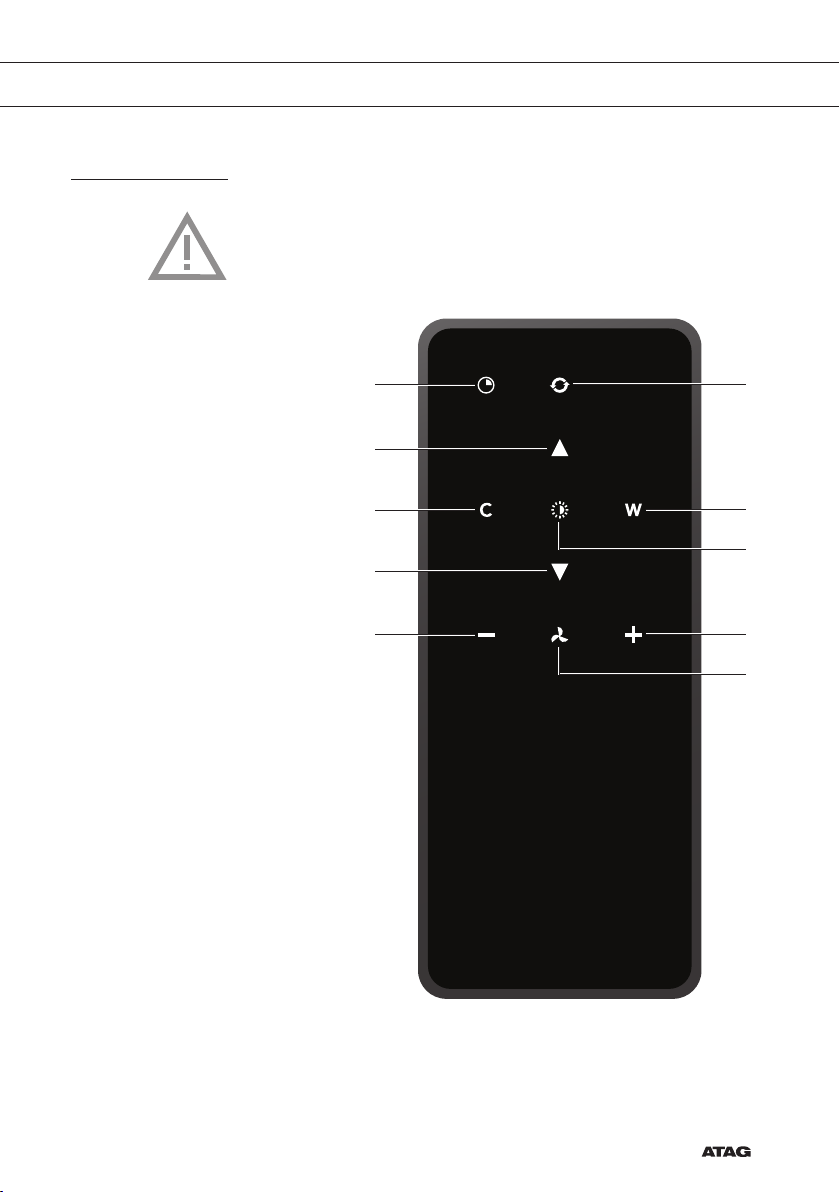

Beschrijving afstandsbediening
Voor deze afzuigkap is een optionele afstandsbediening
verkrijgbaar. Deze wordt niet meegeleverd bij het apparaat.
1 6
2
37
4
8
10
5 9
1. Timerfunctie
2. Lichtintensiteit verhogen
3. Hogere kleurtemperatuur
4. Lichtintensiteit verlagen
5. Afzuigcapaciteit verlagen
6. Clean Air-functie
7. Lagere kleurtemperatuur
8. Verlichting in-/uitschakelen
9. Afzuigcapaciteit verhogen
10. Ventilator aan/uit

NL 10
GEBRUIK
Houd de toetsen ingedrukt. Zo voorkomt u dat een functie per
ongeluk wordt in- of uitgeschakeld.
Bediening

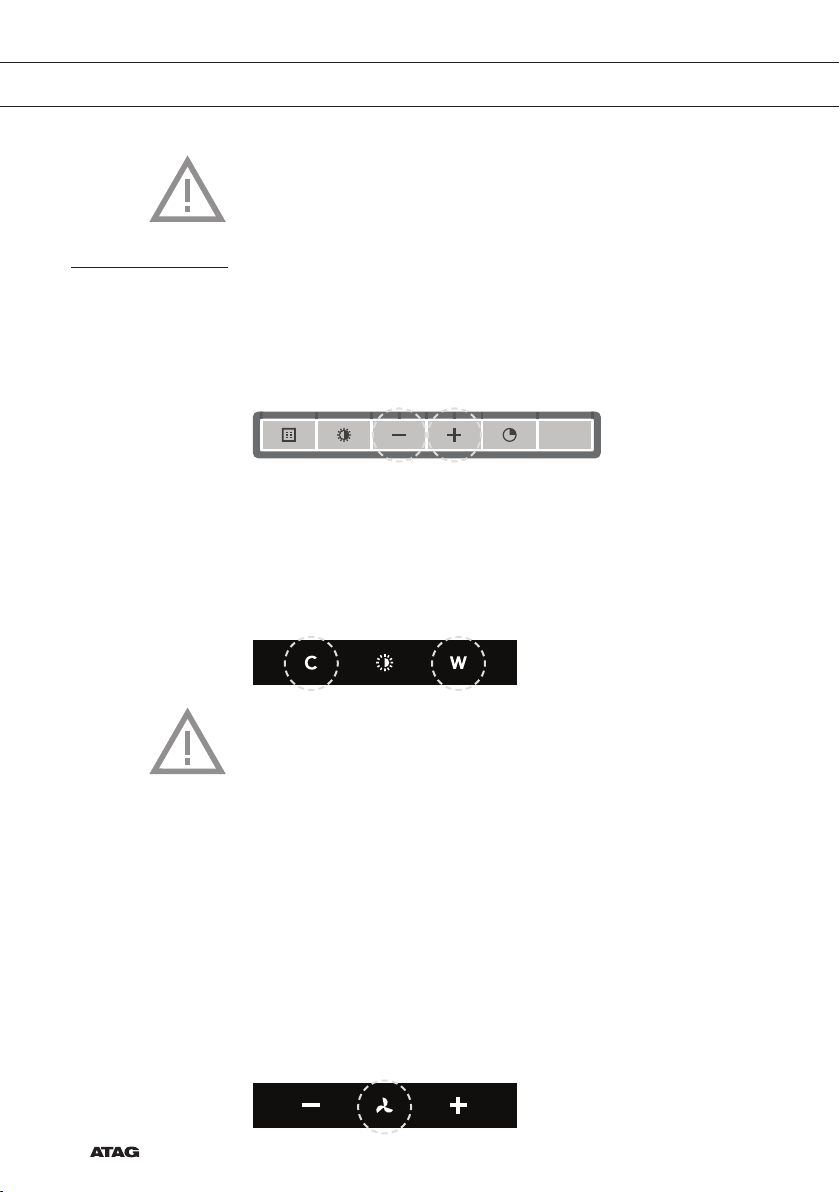

De afstandsbediening koppelen
De afstandsbediening moet vóór gebruik met de afzuigkap worden
gekoppeld.
• Schakel het apparaat in. Houd de toetsen ‘-’ en ‘+’ 3 seconden
ingedrukt. De modus Koppelen wordt ingeschakeld en blijft
gedurende 5 minuten actief.
• Houd ‘C’ en ‘W’ 3 seconden ingedrukt om de modus
Afstandsbediening koppelen te activeren.
• Tijdens het koppelen knipperen alle indicators op de afzuigkap en de
afstandsbediening. De indicatoren worden uitgeschakeld wanneer de
afstandsbediening is gekoppeld.
Als de koppeling niet tot stand kan worden gebracht, probeert u het
opnieuw.
Na 30 seconden gaat de afstandsbediening in de stand-bymodus. De
afstandsbediening wordt geactiveerd bij beweging, bijvoorbeeld als
u hem oppakt.
Afzuiging in- en uitschakelen
• Houd de ventilatortoets op de afstandsbediening ten minste
1 seconde ingedrukt.
De afzuigkap wordt op de laagste stand ingeschakeld.
• Druk opnieuw op de toets '+' om de ventilator in een hogere stand
te zetten. Houd de toets '+' gedurende 1 seconde ingedrukt om de
hoogste stand (boost) te selecteren.
• Druk op de toets '-' om een lagere stand te kiezen.
De afzuigstand wordt aangegeven met de snelheidsindicators op de
afzuigkap.
• Houd de ventilatortoets ten minste 1 seconde ingedrukt om de
afzuigkap uit te schakelen.

NL 11
GEBRUIK

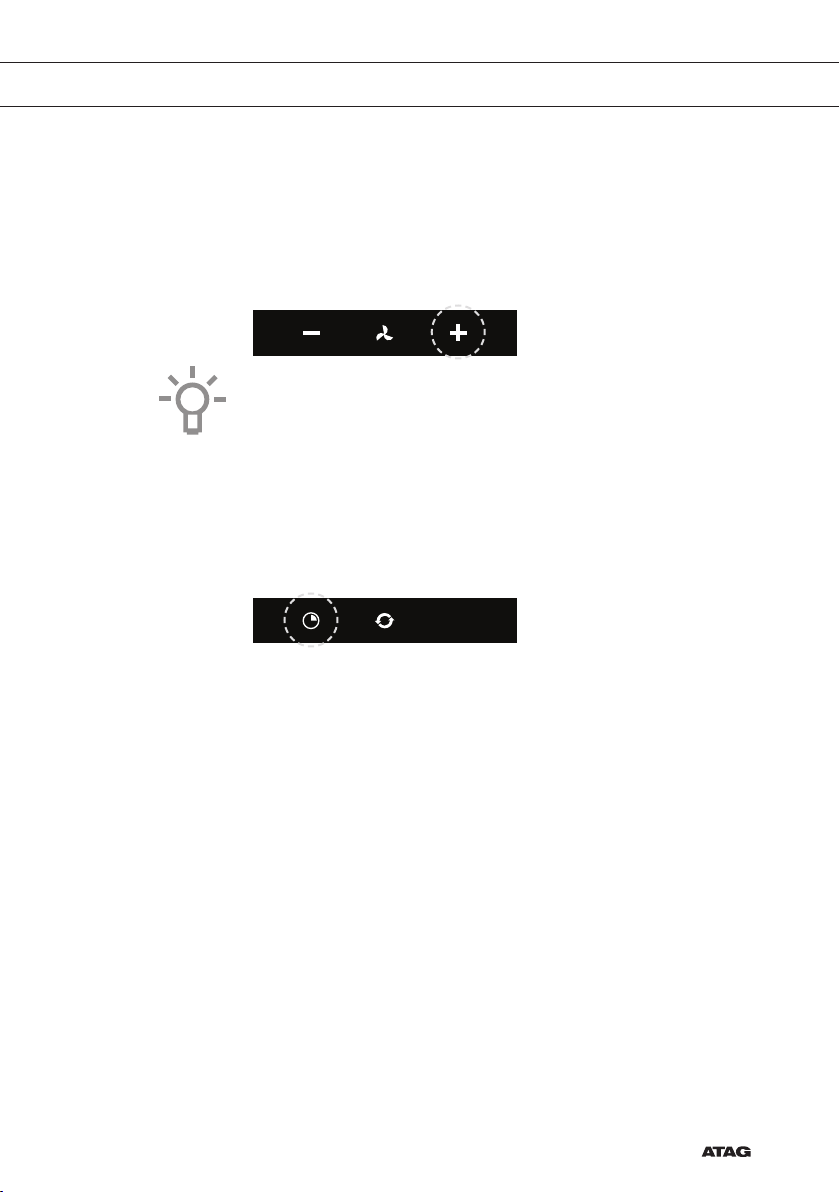

Inschakelen booststand
• Houd de toets '+' ten minste 1 seconde ingedrukt.
De booststand blijft vervolgens 10 minuten ingeschakeld. In deze
periode knippert de snelheidsindicator bij niveau 4. Na deze periode
wordt de oorspronkelijk ingestelde afzuigcapaciteit geactiveerd.
• Druk kort op de toets '-' om de booststand uit te schakelen.
Let op!
Als de booststand is geselecteerd, kunt u de timerfunctie niet activeren.
Timer inschakelen
• Druk op de timertoets.
De timerindicator gaat knipperen.
De afzuigkap schakelt na 10 minuten automatisch uit.
• Schakel de timerfunctie uit door op een willekeurige toets te
drukken (met uitzondering van de verlichting).
De afzuigkap kan worden gebruikt in de modus Afzuigen of
Recirculeren. De afzuigcapaciteit wordt afgestemd op de geselecteerde
modus. De afzuigkap wordt standaard in de modus Afzuigen gestart.
De kap moet worden gereset om de modus Recirculeren te starten.
Een RMS-set (modificatieset recirculatie) reinigt eerst de lucht met de
vetfilters. Vervolgens worden geurtjes verwijderd met het koolstoffilter.
De schone lucht wordt vervolgens teruggevoerd naar de keuken.
De modus Recirculeren inschakelen
• Wanneer de verlichting en ventilator zijn uitgeschakeld, houd u de
timer- en verlichtingstoets gelijktijdig ingedrukt tot de filterindicator
3 keer knippert.
De koolstoffilterindicatie is geactiveerd.

NL 12
De modus Recirculeren uitschakelen
• Wanneer de verlichting en ventilator zijn uitgeschakeld, houd u de
timer- en verlichtingstoets gelijktijdig ingedrukt tot de filterindicator
3 seconden constant brandt en vervolgens wordt uitgeschakeld.
Clean Air-functie
Met de Clean Air-functie ververst u de lucht in de keuken gedurende
maximaal 24 uur op niveau 1.
• Schakel de afzuigkap uit.
• Houd de toets 'Clean Air' ongeveer 3 seconden ingedrukt.
De afzuigkap schakelt automatisch gedurende ieder uur 10 minuten
in op de laagste afzuigstand. Tijdens het afzuigen toont het display
een snel bewegende 'slang'. Als de afzuigkap na 10 minuten wordt
uitgeschakeld, wordt er op het display en langzaam bewegende
'slang' weergegeven tot de kap na 50 minuten weer wordt
ingeschakeld.
• Schakel de Clean Air-functie uit door op de toets timer, Clean Air,
'-' of '+' te drukken (alleen de verlichtingstoets niet).
De verlichting in- en uitschakelen
• Houd de verlichtingstoets 1 seconde ingedrukt.
De verlichting gaat op maximale sterkte branden.
• Houd de toets 'lichtintensiteit verhogen' of 'lichtintensiteit verlagen'
ingedrukt om de lichtintensiteit aan te passen.
• Als u de verlichting wilt uitschakelen, houdt u de verlichtingstoets
1 seconde ingedrukt.
GEBRUIK

NL 13
GEBRUIK
De kleurtemperatuur van de verlichting wijzigen
U kunt de kleurtemperatuur van de verlichting aanpassen.
• Houd de verlichtingstoets 1 seconde ingedrukt.
De verlichting gaat op maximale sterkte branden.
• Druk op de toets 'C' voor een hogere kleurtemperatuur (kouder) of
op 'W' voor een lagere kleurtemperatuur (warmer).
Filters reinigen
Verzadiging vet- en koolstoffilters
Als de filterindicator brandt, moeten de filters worden vervangen of
gereinigd. Zie het hoofdstuk ‘Onderhoud’.
Vetfilter
Na 30 bedrijfsuren gaat de filterindicator branden.
• Reinig de vetfilters.
• Reset het geheugen door de toets '-' ingedrukt te houden totdat de
filterindicator niet meer knippert.
Koolstoffilter
Na 120 bedrijfsuren gaat de filterindicator knipperen.
• Reinig of vervang het koolstoffilter.
• Reset het geheugen door onafgebroken op de toets '-' te drukken
totdat de vetfilterindicatie niet meer knippert.

NL 14
Reinigen
Belangrijk!
Voor alle onderhoudswerkzaamheden moet u eerst de afzuigkap van
het elektriciteitsnet loskoppelen door de stekker uit het stopcontact te
halen of de hoofdschakelaar van de woning om te zetten. De kap moet
regelmatig aan zowel de binnenkant als de buitenkant worden gereinigd
(minstens zo vaak als het vetfilter).
Gebruik voor het reinigen geen schuurmiddelen. Gebruik geen alcohol!
Belangrijk!
Als u de aanwijzingen voor het reinigen van het apparaat en het
vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze
aanwijzingen moeten in acht worden genomen! De fabrikant is niet
aansprakelijk voor schade aan de kap
of schade door brand die het gevolg is van ondeskundig onderhoud of
het niet opvolgen van
de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Reinig de afzuigkap met een sopje en een zachte doek.
Spoel daarna met schoon water af. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen afzuigkappen
Reinig roestvrijstalen afzuigkappen niet met schuursponsjes of andere
schuurmiddelen. Behandel na met een niet schurend, niet polijstend
middel en poets met de structuur van het roestvrij staal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 15
Cassettefilter verwijderen
1 Schakel de motor en de verlichting uit.
2 Trek de rand van het afzuigpaneel voorzichtig uit de
magneetsluiting. Kantel de rand van het afzuigpaneel naar
beneden.
3 Open het sluitmechanisme van het filter. Ondersteun het filter met
uw hand.
4 Verwijder het filter uit de afzuigkap.
Reinigen
De filters kunnen in de vaatwasser worden gereinigd. Laat de filters
goed uitlekken voordat u ze terugplaatst.
De filters kunnen ook handmatig worden gereinigd.
Maak de filters met water en een beetje afwasmiddel schoon.
Laat de filters goed uitlekken. Zie pagina 13 voor instructies. De
onderkant van de afzuigkap kan worden schoongemaakt met een mild
reinigingsmiddel en een vochtige doek. Maak droog met een papieren
doek.
Cassettefilter vervangen
Het filter moet met het sluitmechanisme aan de voorzijde worden
geplaatst. Open het sluitmechanisme van het filter. De lipjes aan
de voorzijde van het filter schuiven in de openingen. Houd het
sluitmechanisme in deze positie wanneer u de filters plaatst.
1 Plaats de nokjes aan de achterzijde van het filter in de daarvoor
bestemde openingen op de afzuigkap.
2 Kantel het filter naar boven.
3 Laat het sluitmechanisme van het filter los. De nokjes aan
de voorzijde van het filter komen naar buiten en vallen in de
daarvoor bestemde openingen van de afzuigkap.
Het filter bevindt zich nu weer in positie.
4 Druk de rand van het afzuigpaneel stevig in de magneetsluiting
tot u een klik hoort.
Het afzuigpaneel kan verwijderd worden om te worden
schoongemaakt.
1
2
ONDERHOUD

NL 16
ONDERHOUD
Actieve koolstoffilters:
Het regenereerbare actieve koolstoffilter moet, met neutrale
schoonmaakmiddelen, met de hand gewassen worden, of in de
vaatwasser bij een maximumtemperatuur van 65 °C (de wasbeurt moet
uitgevoerd worden zonder vaat). Gebruik geen afwasmiddel.
Verwijder het overtollige water zonder het filter te beschadigen.
Verwijder de houder en laat het filter ten minste 40 minuten drogen in
een oven bij een maximumtemperatuur van 70 °C.
Voor een efficiënte werking van het regenereerbare koolstoffilter moet
deze handeling iedere 2 maanden worden herhaald of wanneer de
filterindicator dit aangeeft.
Het filter moet na uiterlijk 3 jaar vervangen worden, of eerder bij
beschadiging.
Het is belangrijk dat u de vetfilters en het regenereerbare actieve
koolstoffilter goed laat drogen voordat u deze terugplaatst.
Koolstoffilter vervangen:
Raadpleeg de handleiding van de recirculatieset om het koolstoffilter te
vervangen.
Verlichting
Let op!
De afzuigkap is voorzien van ledlampjes. Deze mogen alleen door een
bevoegde monteur worden vervangen. Vervang de ledlampjes niet zelf.
Batterij van de afstandsbediening
Belangrijk!
De koppeling met de afzuigkap blijft in stand wanneer de batterijen van
de afstandsbediening worden vervangen.
Vervang de batterijen op tijd. Bij een lage batterijspanning wordt het
bereik van de afstandsbediening kleiner.
Verwijder de batterijen als u de afstandsbediening lange tijd niet
gebruikt.
Laat de afstandsbediening niet ondersteboven op een geleidend
oppervlak liggen.
De garantie is niet van toepassing op de batterijen.
De accu kan sneller leeglopen wanneer de lampjes op de knoppen
branden. Specificaties batterij: Twee AAA-batterijen.

NL 17
TECHNISCHE GEGEVENS
EU-gegevensblad
Gegevens op basis van:
Norm EN 61591 en Verordening (EU) 65/2014 en 66/2014.
WU7011RM WU9011RM
Handelsmerk
ATAG ATAG
Modeltype BU70BA-ADC01 BU90BA-ADC01
Jaarlijks energieverbruik (AECafzuigkap)
36,1 kWh/a 36,8 kWh/a
Energie-efficiëntieklasse
A+A+
Efficiëntie vloeistofdynamica (FDEafzuigkap) 35,1 % 35,5 %
Efficiëntieklasse vloeistofdynamica
A A
Verlichtingsefficiëntie (LEafzuigkap)
186,4 lux/W 186,4 lux/W
Efficiëntieklasse verlichting A A
Efficiëntie vetfilter (GFEafzuigkap) 94,2 % 91,6 %
Efficiëntieklasse vetfilter B B
Luchtdebiet bij minimaal en maximaal toerental bij
normaal bedrijf
258 / 415 m3/h 242 / 387 m3/h
Luchtdebiet bij intensieve of booststand 723 m3/h 716 m3/h
Emissie van luchtgedragen A-gewogen
geluidsvermogen bij minimaal en maximaal toerental bij
normaal bedrijf
42 / 52 dB(A) 43 / 53 dB(A)
Emissie van luchtgedragen A-gewogen
geluidsvermogen bij intensieve of booststand
65 dB(A) 65 dB(A)
Energieverbruik in uitstand (Po) - -
Energieverbruik in stand-bymodus (Ps) 0,38 W 0,38 W
EU-productkaart
WU7011RM WU9011RM
Tijdverhogingsfactor (f) 0,7 0,7
Energie-efficiëntie-index (EEIafzuigkap) 40 40
Gemeten luchtdebiet bij maximumrendement (QBEP) 350 m3/h 353 m3/h
Gemeten luchtdruk bij maximumrendement (PBEP) 481 Pa 493 Pa
Gemeten elektrisch ingangsvermogen bij
maximumrendement (WBEP)
133 W 136 W
Nominaal vermogen verlichtingssysteem (WL) 2,8 W 2,8 W
Gemiddeld verlichtingsniveau van het
verlichtingssysteem op het kookoppervlak (Emidden)
522 lux 522 lux

NL 18
MILIEUASPECTEN
Tips voor energiezuinig koken met afzuigkappen
• Stel een lage afzuigstand in en gebruik de hoogste stand (boost) als
dat nodig is.
• De afzuigkap werkt efficiënter in een goed geventileerde keuken.
• Reinig de filters regelmatig en vervang ze op tijd om ervoor te
zorgen dat ze efficiënt blijven werken: verzadigde filters functioneren
niet goed en leiden tot langere gebruikstijden.
Verpakking en apparaat afvoeren
Dit apparaat is gemaakt van duurzame materialen. Het apparaat moet
aan het einde van zijn levensduur op verantwoorde wijze worden
afgedankt. Informeer bij de plaatselijke autoriteiten hoe u dit kunt doen.
De verpakking van het toestel is recyclebaar. Mogelijk zijn de volgende
materialen gebruikt:
• karton
• polyethyleenfolie (PE)
• CFC-vrij polystyreen (hard PS-schuim)
Deze materialen dient u op verantwoorde wijze en conform de
overheidsbepalingen af te voeren.
Het apparaat is gemarkeerd met een vuilnisbaksymbool met een kruis
erdoor om u erop te wijzen dat elektrische huishoudelijke apparaten
afzonderlijk moeten worden afgedankt. Dit houdt in dat het apparaat
aan het einde van zijn levensduur niet met het gewone huisvuil
mag worden meegegeven. Het apparaat moet naar een speciale
gemeentelijke afvalverwerkingslocatie voor gescheiden afval worden
gebracht of naar een dealer die deze service verleent.
Negatieve gevolgen voor mens en milieu worden voorkomen door
huishoudelijke apparaten apart in te zamelen en op de juiste wijze af te
danken. Dit zorgt ervoor dat de materialen waaruit het apparaat bestaat,
kunnen worden teruggewonnen en aanzienlijke besparingen op energie
en grondstoffen kunnen worden gerealiseerd.
Verklaring van conformiteit
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese richtlijnen, verordeningen en voorschriften, evenals aan de
eisen die staan beschreven in de normen waarnaar wordt verwezen.

FR 3
SOMMAIRE
Votre cheminée
Introduction 4
Utilisation
Description de la hotte 5
Description de la commande des boutons 5
Fonctionnement 6
Nettoyage des filtres 8
Description de la télécommande 9
Fonctionnement 10
Nettoyage des filtres 13
Entretien
Nettoyage 14
Éclairage 16
Piles de la télécommande 16
Données techniques 17
Aspects environnementaux 18

FR 4
Introduction
La lecture de ces modes d’emploi vous permettra de vous familiariser
rapidement avec les fonctionnalités de cet appareil. Veuillez lire les
instructions de sécurité et d’entretien de l’appareil.
Veuillez conserver les instructions d’utilisation et d’installation afin de
pouvoir les consulter ultérieurement.
Veuillez lire les instructions de sécurité fournies
séparément avant d'utiliser l'appareil.
VOTRE HOTTE CHEMINÉE
