INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Gebruik
Bediening 5
Onderhoud
Reinigen 6
Vetfilters verwijderen 7
Verlichting 7
Storingen
Wat moet ik doen als 8
Storingstabel 8
Installatie
Algemeen 9
Elektrische aansluiting 10
Montage van de schouwkap 11
Bijlage
Verpakking en toestel afvoeren 12

NL 4
Inleiding
U heeft gekozen voor een afzuigkap van ATAG.
Optimaal gebruikscomfort en een eenvoudige bediening stonden
voorop bij de ontwikkeling van dit product.
De afzuigkap doet zijn werk geruisloos en zuigt met maximale
effectiviteit af. Kookluchtjes behoren hiermee voorgoed tot het
verleden. De WS62..RCL/WS92..RCL is speciaal ontworpen voor
gebruik op een centraal afzuigsysteem en is voorzien van een
elektrische klep.
In deze handleiding staat beschreven op welke manier u de afzuigkap
zo optimaal mogelijk kunt benutten. U vindt informatie over de
bediening en achtergrondinformatie over de werking van het toestel.
Tevens treft u onderhoudstips aan.
De veiligheidsvoorschriften die van belang zijn tijdens de installatie
zijn opgenomen in het installatievoorschrift, dat bestemd is voor de
installateur.
Bewaar deze handleiding zorgvuldig zodat een eventuele volgende
gebruiker er ook zijn voordeel mee kan doen.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
UW SCHOUWKAP

NL 5
Bediening
Kap in- en uitschakelen
Druk op de aan/uittoets A
De elektrische klep wordt geopend.
Wacht na het inschakelen minimaal 10 seconden voordat u de kap
weer uitschakelt.
Druk nogmaals op de toets A.
De elektrische klep wordt gesloten.
Wacht na het uitschakelen minimaal 10 seconden voordat u de kap
weer inschakelt.
Verlichting in- en uitschakelen
Druk op de verlichtingstoets B
De verlichting gaat branden.
Druk nogmaals op de toets B.
De verlichting gaat uit.
GEBRUIK
BA

NL 6
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de kap of schade ten
gevolge van brand die het gevolg zijn van ondeskundig onderhoud of
niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 7
Vetfilters
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en
kantel het naar voren omlaag.
Verlichting
Let op!
Deze afzuigkap is uitgevoerd met LED verlichting. LED verlichting mag
alleen vervangen worden door een erkend installateur. Vervang de LED
verlichting niet zelf.
ONDERHOUD

NL 8
STORINGEN
Wat moet ik doen als...
Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het
defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst
wanneer onderstaande adviezen niet helpen.
Let op
Maak het toestel spanningsloos voordat met reparatie wordt gestart. Bij
voorkeur door de stekker uit het stopcontact te halen.
Storingstabel
Symptoom Mogelijke oorzaak Oplossing
Verlichting brandt niet. LED verlichting defect. Bel de servicedienst.
Afzuigkap maakt lawaai. Afvoer te lang of te veel
bochten in het kanaal.
Klep defect.
Verander het afvoerkanaal
(zie hoofdstuk installatie).
Bel de servicedienst.
Geen afzuiging. Klep of bediening defect.
Aansluitsnoer defect.
Bel de servicedienst.

NL 9
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• De afvoer mag uitsluitend op een CMV kanaal worden aangesloten.
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 10
INSTALLATIE
Aansluiting
Elektrische aansluiting

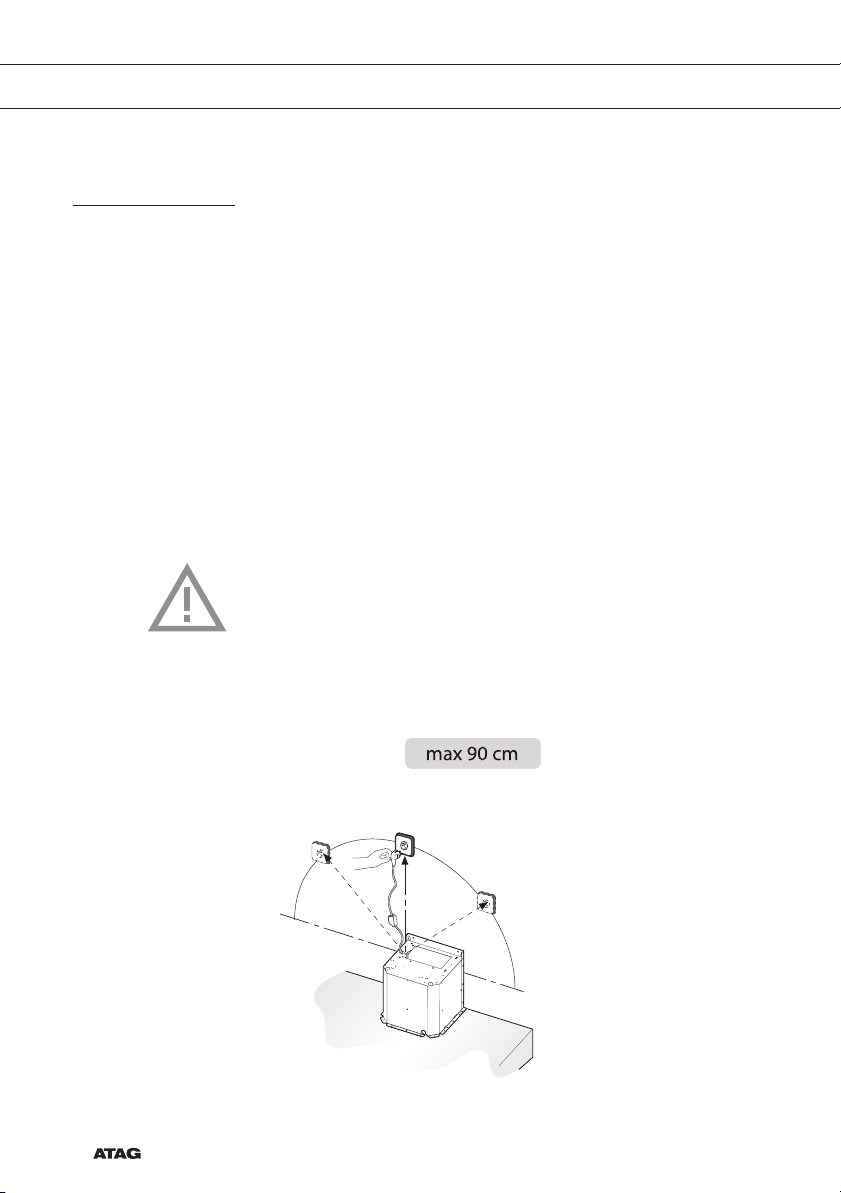

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nulleiding
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

NL 11
INSTALLATIE
Montage
• Schroef de kap op de muur met behulp van de pluggen en de
schroeven (A). Zie maatvoering.
•
• Stel eerst de breedte van de beugels in op de breedte van de
bovenste koker. Schroef vervolgens de beugel op de muur met de
pluggen en schroeven (B). Let op de afstand tussen de beugel en
het plafond (zie maatvoering).
• Plaats de afvoerbuis op de flens (C) en vervolgens op de aansluiting
van het afvoerrooster.
• Steek de stekker in de wandcontactdoos.
• Plaats de bovenste koker in de onderste koker.
• Schroef de onderste koker aan de afzuigkap met de schroeven (D).
• Klap de bovenste koker om de beugel en schroef deze vast met de
schroeven (E).
D
E

NL 12
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

FR 3
CONTENU
Votre hotte cheminée
Description 4
Introduction 4
Utilisation
Commande 5
Entretien
Nettoyage 6
Elimination des filtres 7
Éclairage 7
Problèmes
Que dois-je faire si… 8
Tableau des pannes 8
Installation
Généralités 9
Connexion électrique 10
Montage de la hotte cheminée 11
Annexe
Mise au rebut de l’appareil et de l’emballage 12

FR 4
Introduction
Vous avez choisi une hotte ATAG.
Les éléments qui sont à la base de la création de ce produit sont le
confort d’utilisation optimal et la commande aisée.
La hotte effectue son travail sans faire de bruit et assure un rendement
d’aspiration optimal, détruisant ainsi toutes les odeurs de cuisine
incommodes. La hotte WS62../WS92..RCL a été spécialement conçue
pour une utilisation dans un système d’extraction central et est munie
d’un volet électrique.
Ce manuel vous indique comment utiliser au mieux votre hotte
aspirante. Vous trouverez ci-après des informations sur la commande
de l’appareil et des informations de base sur son fonctionnement. Nous
vous communiquons également quelques conseils d’entretien.
Les prescriptions de sécurité indispensables lors de l’installation
sont incluses dans les instructions d’installation qui sont fournies
séparément et destinées à l’installateur.
Conservez bien ce manuel, il pourra servir à tout autre utilisateur
éventuel de l’appareil.
Avant l’utilisation, lisez les instructions de
sécurité séparées.
VOTRE HOTTE CHEMINÉE

FR 5
UTILISATION
Commande
Activation et désactivation du hotte
Appuyez sur la touche A.
Le volet électrique va s’ouvrir.
Après l’allumage, veuillez attendre au moins 10 secondes avant
d’éteindre à nouveau la hotte.
Appuyez de nouveau sur la touche A.
Le volet électrique va se fermer.
Après l’extinction, veuillez attendre au moins 10 secondes avant
d’allumer à nouveau la hotte.
Activation et désactivation de l’éclairage
Appuyez sur la touche d’éclairage B.
L’éclairage s’allume.
Appuyez de nouveau sur la touche B.
L’éclairage s’éteint.
BA

FR 6
Nettoyage
Attention! Avant toute opération de nettoyage ou d’entretien,
débrancher la hotte du circuit électrique en enlevant la prise ou en
coupant l’interrupteur général de l’habitation.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au
moins à la même fréquence que pour l’entretien des filtres à graisse).
Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser
d’alcool!
Attention! Il y a risque d’incendie si vous ne respectez pas les
instructions concernant le nettoyage de l’appareil et le remplacement
ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée
dans le cas d’un endommagement du hotte ou d’incendie liés à
un entretien négligé ou au non respect des consignes de sécurité
précédemment mentionnées.
Hotte
Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette
douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien
abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour
qu’elle conserve sa beauté.
Hottes à cheminée en acier inoxydable
Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des
produits abrasifs. Frotter la cheminée en acier inoxydable avec un
nettoyant pour acier inoxydable.
Filtres métalliques
Le filtre doit être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – si prévu sur le modèle possédé
– indique cette nécessité) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez
les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les produits d’entretien donnent
aux filtres en aluminium une couleur terne. Cela est tout à fait normal.
ENTRETIEN

FR 7
Filtres
Elimination des filtres
Coupt ! Débrancher la fiche de prise de courant ou mettre
le disjoncteur en position d’interruption du courant. Inclinez
le panneau vers le bas. Appuyez sur la fermeture du filtre à
graisse et inclinez le filtre à graisse vers l’avant pour l’ôter.
Éclairage
Attention !
Cette hotte est équipée de lampes à DEL ! Il faut les faire remplacer
par un technicien agréé. N’essayez pas de remplacer les lampes à DEL
vous-même.
ENTRETIEN

FR 8
PROBLÈMES
Que dois-je faire si…
Si la hotte fonctionne mal, cela ne veut pas forcément dire qu’il est
défectueux. Essayez d’abord de résoudre vous-même le problème.
Téléphonez au service après-vente si les indications suivantes restent
vaines.
Attention
Mettez la hotte hors circuit avant de commencer la réparation. Retirez
de préférence la fiche de la prise de courant.
Tableau des pannes
Problème Cause Solution
L’éclairage ne s’allume pas. Éclairage DEL est défectueux Téléphonez au service après-
vente.
La hotte fait du bruit. Evacuation trop longue
ou trop de coudes dans le
conduit.
Volet défectueux.
Modifiez le conduit
d’évacuation (voir
prescription d’installation).
Téléphonez au service après-
vente.
La hotte n’aspire pas. Volet ou commande
défectueuse.
Câble de raccordement
défectueux.
Téléphonez au service après-
vente.

FR 9
INSTALLATION
Généralités
Le raccordement électrique de cet appareil doit être effectué par un
installateur agréé, qui connaît et applique les normes de sécurité en
vigueur. Cet appareil est conformément aux directives Européens.
Important:
• La distance entre le point le plus bas de la hotte aspirante et la
plaque de cuisson doit être d’au moins 65 cm. Sur les taques de
cuisson électriques, céramique ou à induction, cette distance doit
être d’au moins 55 cm.
• L’évacuation peut uniquement être reliée à un conduit en
ventilation centrale méchanique.
• Ne pas oublier les règlements locaux en vigueur concernant
l’aération des appareils à gaz.
• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.
• Avant de commencer à percer, assurez vous qu’il ne passe pas
de conduites à l’endroit choisi.
• Le tuyau de connexion a un diamètre de 125 mm.
Il est conseillé d’utiliser aussi ces diamètres pour le tube
de connexion.
• Le matériel d’installation livré avec la hotte en question, est
approprié pour des murs en béton renforcé et en briques.
Certains types de murs demanderont des chevilles et des vis
spéciales.

FR 10
INSTALLATION
Connexion
Connexion électrique
L’appareil est construit en classe II, pour cela aucun cable ne doit
être connecté avec la prise terre.
Il faut s’assurer que la tension du réseau correspond à la valeur indiquée
à la plaque signalétique de la hotte. La connection avec le réseau
électrique doit être éxécutée comme suit:
BRUN = Phase L
BLEU = Phase N
Cette hotte aspirante est équipée d’une fiche de raccordement. Installez
la hotte de manière à ce que la prise soit accessible.
Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.
Attention:
Pour le branchement fixe, veillez à ce que le câble d’alimentation soit
muni d’un interrupteur omnipolaire avec une distance de contact d’au
moins 3 mm.
